SIGLENT SSU5000A 기계식 스위치
SIGLENT SSU5000A 기계식 스위치
SIGLENT SSU5000A Mechanical Switch
- 최대 주파수: 18GHz/ 26.5GHz/ 50GHz
- 1~4개의 SPDT 스위치 또는 1~2개의 SP6T 스위치 구성
- VISA 및 EasySSU 소프트웨어를 통해 제어 가능한 SCPI
- USB 연결
- 크기: 폭×높이×깊이=153×62.4×137.5mm
- RF 커넥터: SMA 암 또는 2.4mm 암
원산지 GERMANY
제조사 SIGLENT
브랜드 SIGLENT
무게 1kg
택배 · 기본 무료
SIGLENT SSU5000A 제품 정보

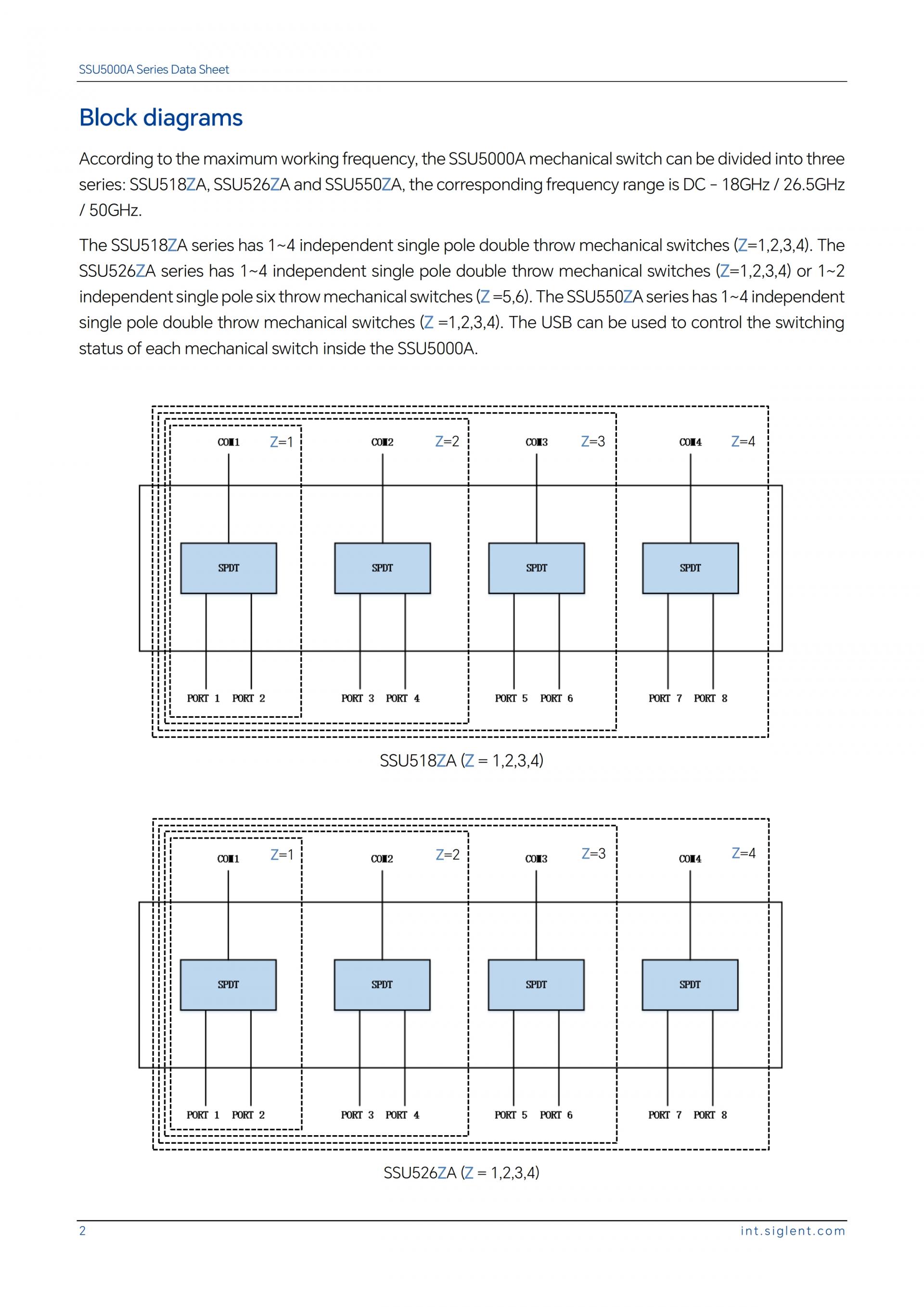

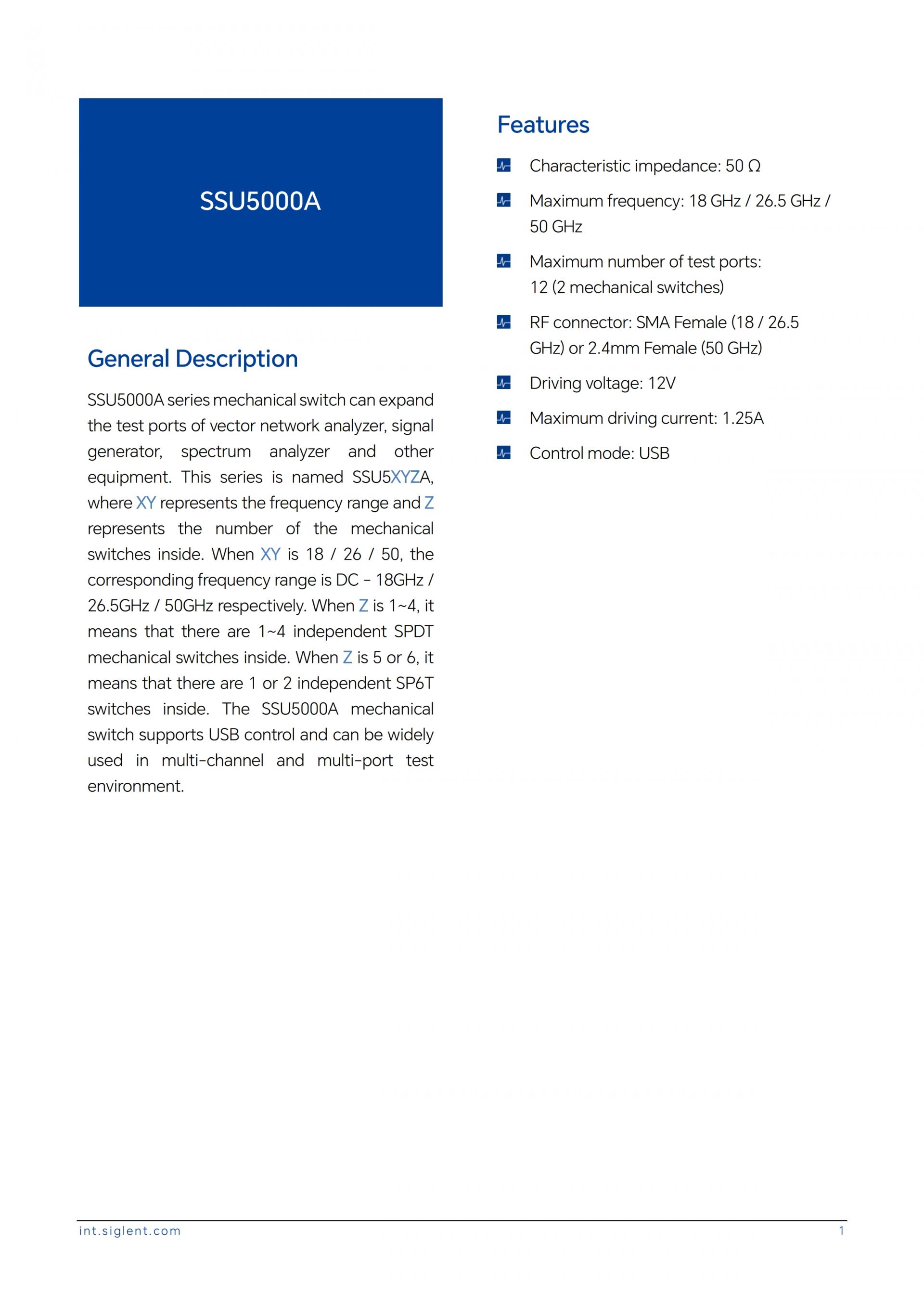

SIGLENT SSU5000A 시리즈는 벡터 네트워크 분석기·신호 발생기·스펙트럼 분석기 등의 시험 포트를 늘리는 USB 제어형 RF 기계식 스위치입니다. 형명 SSU5XYZA에서 XY는 주파수 범위(18: DC ~ 18GHz, 26: DC ~ 26.5GHz, 50: DC ~ 50GHz), Z는 내부 스위치 구성(1~4: 독립 SPDT 1~4개, 5·6: 독립 SP6T 1·2개)을 뜻하며, 모두 14개 모델로 구성됩니다. 다채널·다포트 시험 환경의 신호 경로 전환에 사용합니다. 모델은 주문 시 선택합니다.
핵심 특징
- 주파수 범위 DC ~ 18GHz / 26.5GHz / 50GHz(모델별), 특성 임피던스 50Ω
- 독립 SPDT 스위치 1~4개 또는 SP6T 스위치 1~2개 구성, 최대 시험 포트 12개(SP6T 2개)
- RF 커넥터: SMA(암, 18GHz·26.5GHz 모델) 또는 2.4mm(암, 50GHz 모델)
- 스위칭 시간 10ms 미만(SP6T 모델은 15ms 미만)
- USB 인터페이스로 NI-VISA·프로그래밍 언어 원격 제어, 제어 소프트웨어 EasySSU로 스위치 상태 전환
선택 가이드
- 모델은 주문 시 선택: 주파수 범위(18GHz·26.5GHz·50GHz)와 스위치 종류·수(SPDT 1~4개, SP6T 1~2개)를 확인하세요(아래 모델별 구성 표 참조)

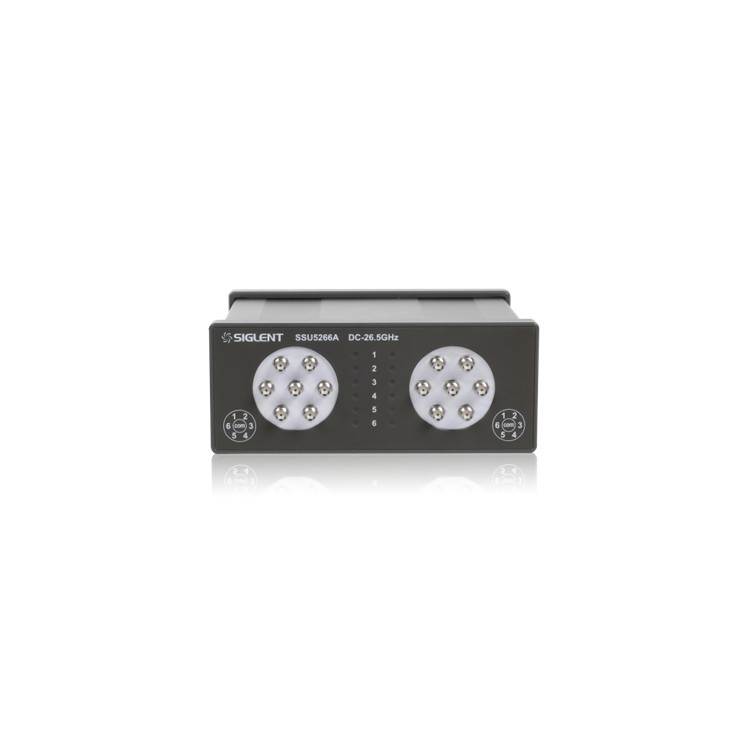

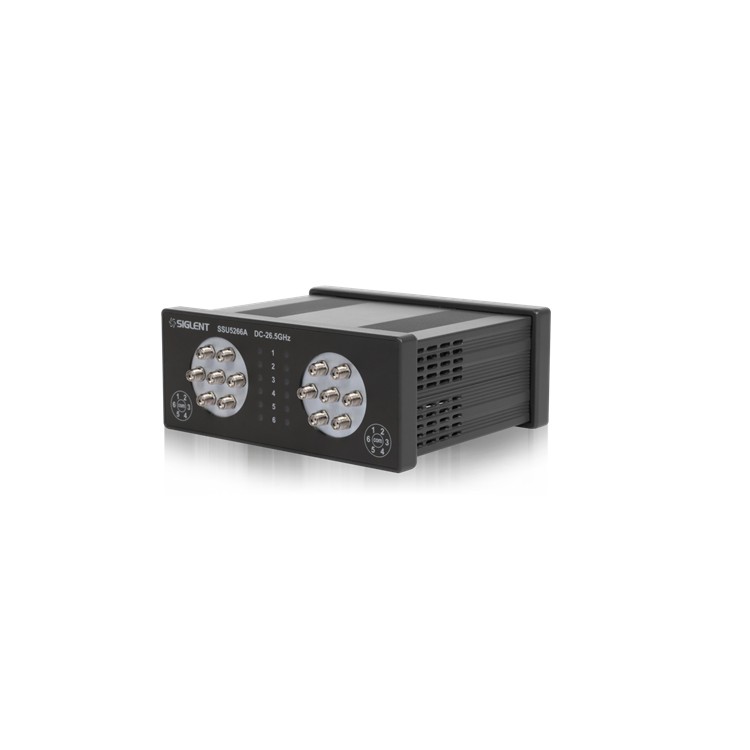

- SP6T 모델은 SSU5265A(1개)·SSU5266A(2개)이며 DC ~ 26.5GHz 범위만 있습니다
- 50GHz 모델(SSU5501A~SSU5504A)은 2.4mm 암 커넥터, 그 외 모델은 SMA 암 커넥터입니다
- 구동 전압 12V(최대 구동 전류 1.25A)이며 AC-DC 어댑터가 기본 구성에 포함됩니다

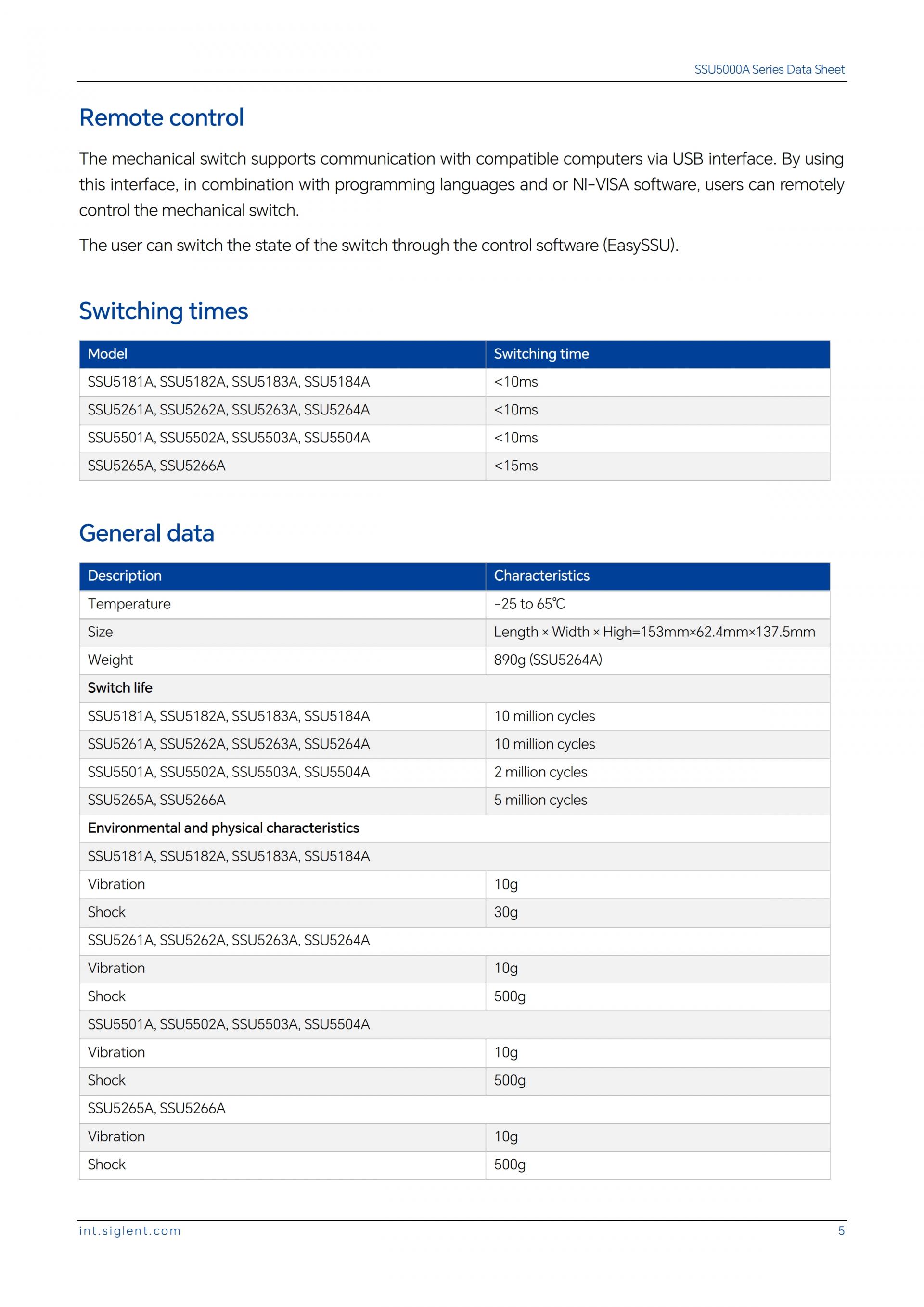

주요 사양
| 특성 임피던스 | 50Ω |
|---|---|
| 최대 주파수 | 18GHz / 26.5GHz / 50GHz (모델별) |
| 최대 시험 포트 수 | 12 (SP6T 스위치 2개) |
| RF 커넥터 | SMA 암(18GHz·26.5GHz 모델), 2.4mm 암(50GHz 모델) |
| 구동 전압 | 12V |
| 최대 구동 전류 | 1.25A |
| 제어 방식 | USB |
| 원격 제어 | USB 인터페이스 + 프로그래밍 언어 또는 NI-VISA, 제어 소프트웨어 EasySSU |
| 스위칭 시간 | <10ms (SSU518xA·SSU5261A~5264A·SSU550xA), <15ms (SSU5265A·SSU5266A) |
| 스위치 수명 | 1,000만 회 (SSU518xA·SSU5261A~5264A), 500만 회 (SSU5265A·SSU5266A), 200만 회 (SSU550xA) |
| 진동 | 10g |
| 충격 | 30g (SSU518xA), 500g (SSU5261A~5266A·SSU550xA) |
| 온도 | -25 ~ 65℃ |
| 무게 | 890g (SSU5264A 기준) |

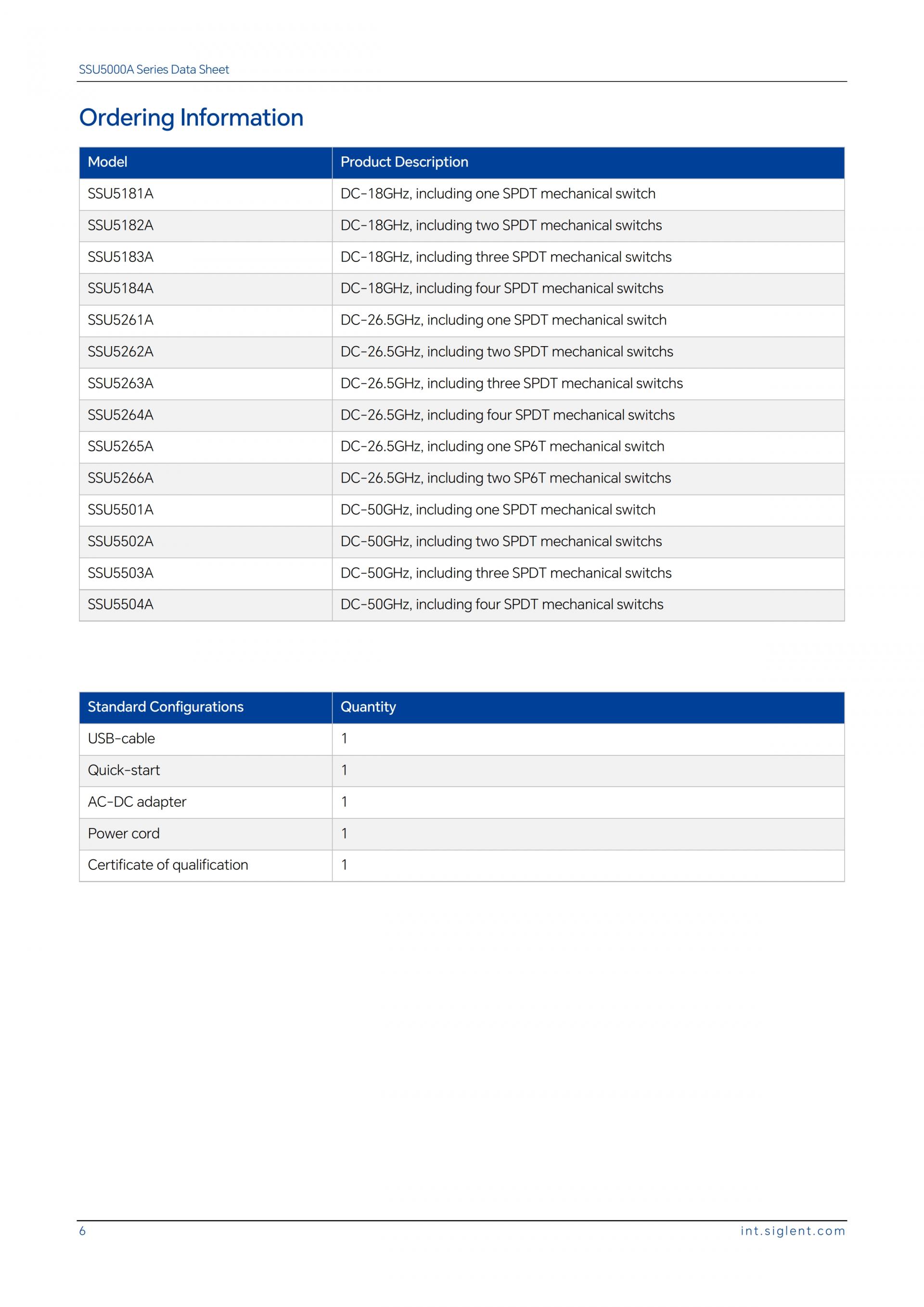

SSU5000A 모델별 구성
| 모델 | 주파수 범위 | 스위치 수 | 스위치 종류 | RF 커넥터 |
|---|---|---|---|---|
| SSU5181A | DC ~ 18GHz | 1 | SPDT | SMA 암 |
| SSU5182A | DC ~ 18GHz | 2 | SPDT | SMA 암 |
| SSU5183A | DC ~ 18GHz | 3 | SPDT | SMA 암 |
| SSU5184A | DC ~ 18GHz | 4 | SPDT | SMA 암 |
| SSU5261A | DC ~ 26.5GHz | 1 | SPDT | SMA 암 |
| SSU5262A | DC ~ 26.5GHz | 2 | SPDT | SMA 암 |
| SSU5263A | DC ~ 26.5GHz | 3 | SPDT | SMA 암 |
| SSU5264A | DC ~ 26.5GHz | 4 | SPDT | SMA 암 |
| SSU5265A | DC ~ 26.5GHz | 1 | SP6T | SMA 암 |
| SSU5266A | DC ~ 26.5GHz | 2 | SP6T | SMA 암 |
| SSU5501A | DC ~ 50GHz | 1 | SPDT | 2.4mm 암 |
| SSU5502A | DC ~ 50GHz | 2 | SPDT | 2.4mm 암 |
| SSU5503A | DC ~ 50GHz | 3 | SPDT | 2.4mm 암 |
| SSU5504A | DC ~ 50GHz | 4 | SPDT | 2.4mm 암 |

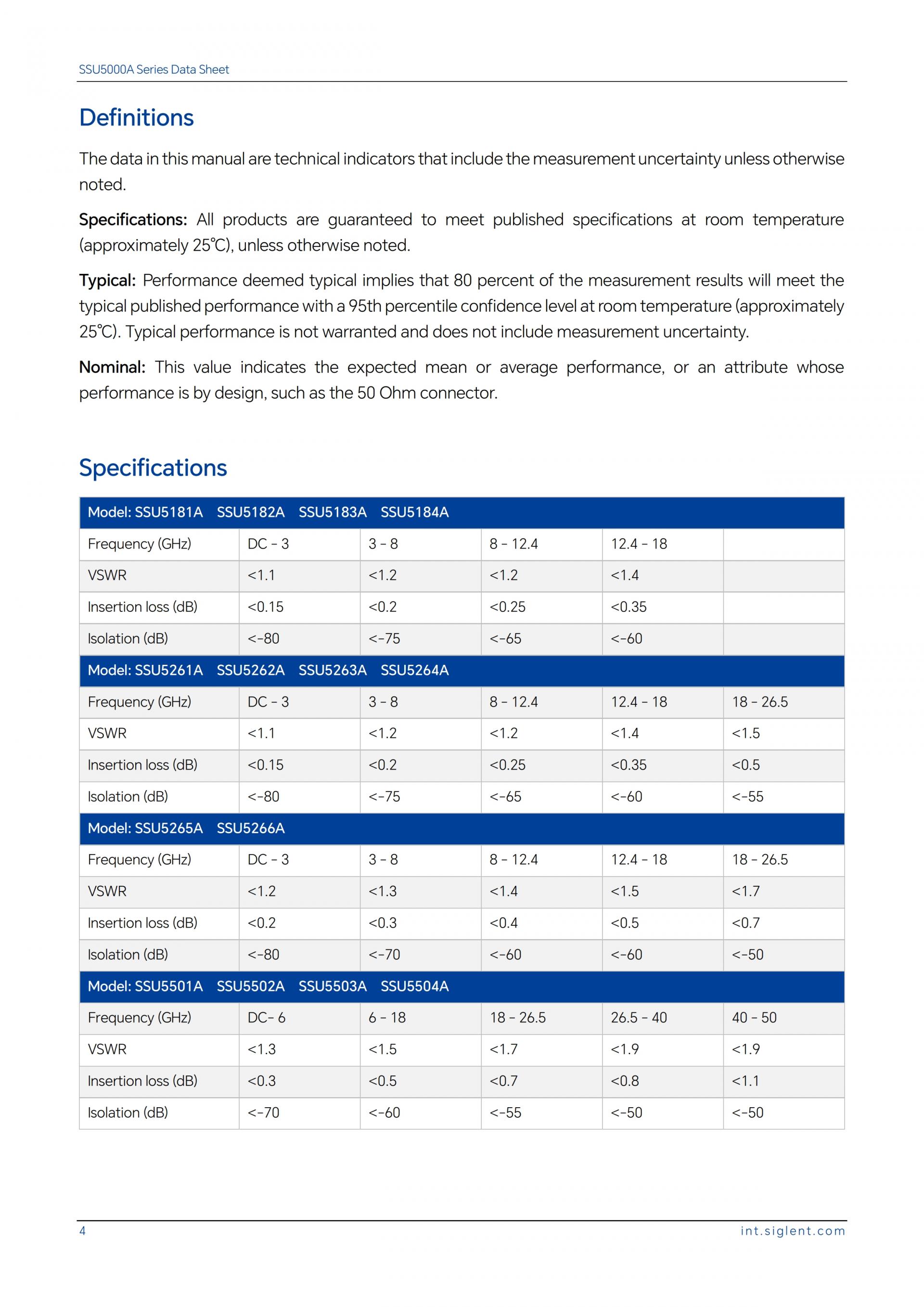

SSU5181A ~ SSU5184A (DC ~ 18GHz, SPDT) 주파수 구간별 성능
| 주파수 (GHz) | VSWR | 삽입 손실 (dB) | 격리도 (dB) |
|---|---|---|---|
| DC ~ 3 | <1.1 | <0.15 | <-80 |
| 3 ~ 8 | <1.2 | <0.2 | <-75 |
| 8 ~ 12.4 | <1.2 | <0.25 | <-65 |
| 12.4 ~ 18 | <1.4 | <0.35 | <-60 |
SSU5261A ~ SSU5264A (DC ~ 26.5GHz, SPDT) 주파수 구간별 성능
| 주파수 (GHz) | VSWR | 삽입 손실 (dB) | 격리도 (dB) |
|---|---|---|---|
| DC ~ 3 | <1.1 | <0.15 | <-80 |
| 3 ~ 8 | <1.2 | <0.2 | <-75 |
| 8 ~ 12.4 | <1.2 | <0.25 | <-65 |
| 12.4 ~ 18 | <1.4 | <0.35 | <-60 |
| 18 ~ 26.5 | <1.5 | <0.5 | <-55 |
SSU5265A · SSU5266A (DC ~ 26.5GHz, SP6T) 주파수 구간별 성능
| 주파수 (GHz) | VSWR | 삽입 손실 (dB) | 격리도 (dB) |
|---|---|---|---|
| DC ~ 3 | <1.2 | <0.2 | <-80 |
| 3 ~ 8 | <1.3 | <0.3 | <-70 |
| 8 ~ 12.4 | <1.4 | <0.4 | <-60 |
| 12.4 ~ 18 | <1.5 | <0.5 | <-60 |
| 18 ~ 26.5 | <1.7 | <0.7 | <-50 |
SSU5501A ~ SSU5504A (DC ~ 50GHz, SPDT) 주파수 구간별 성능
| 주파수 (GHz) | VSWR | 삽입 손실 (dB) | 격리도 (dB) |
|---|---|---|---|
| DC ~ 6 | <1.3 | <0.3 | <-70 |
| 6 ~ 18 | <1.5 | <0.5 | <-60 |
| 18 ~ 26.5 | <1.7 | <0.7 | <-55 |
| 26.5 ~ 40 | <1.9 | <0.8 | <-50 |
| 40 ~ 50 | <1.9 | <1.1 | <-50 |
사양은 제조사 제공 자료 기준이며, 별도 표기가 없으면 상온(약 25℃) 보증값입니다.
구성품
- USB 케이블
- 퀵 스타트
- AC-DC 어댑터
- 전원 코드
시글런트 ・ SIGLENT
SSU5000A
기계식 스위치
SSU5000A Mechanical Switch
제품 개요
마이크로파 및 밀리미터파 시스템의 다중 포트 테스트 요건을 충족하기 위해 SIGLENT는 최대 50GHz 주파수 범위를 지원하는 SSU5000A 시리즈 기계식 스위치를 출시했습니다. SSU5000A는 컴팩트한 디자인, 뛰어난 RF 특성, 낮은 삽입 손실, 뛰어난 임피던스 정합, 그리고 매우 짧은 스위칭 시간을 자랑합니다. SMA 또는 2.4mm 커넥터를 사용하는 1~4개의 독립적인 단극 쌍투(single pole double-throw) 기계식 스위치 또는 단극 6투(single pole six-throw) 기계식 스위치가 포함되어 있습니다.

주요 특징
- 최대 주파수: 18GHz/ 26.5GHz/ 50GHz
- 1~4개의 SPDT 스위치 또는 1~2개의 SP6T 스위치 구성
- VISA 및 EasySSU 소프트웨어를 통해 제어 가능한 SCPI
- USB 연결
- 크기: 폭×높이×깊이=153×62.4×137.5mm
- RF 커넥터: SMA 암 또는 2.4mm 암

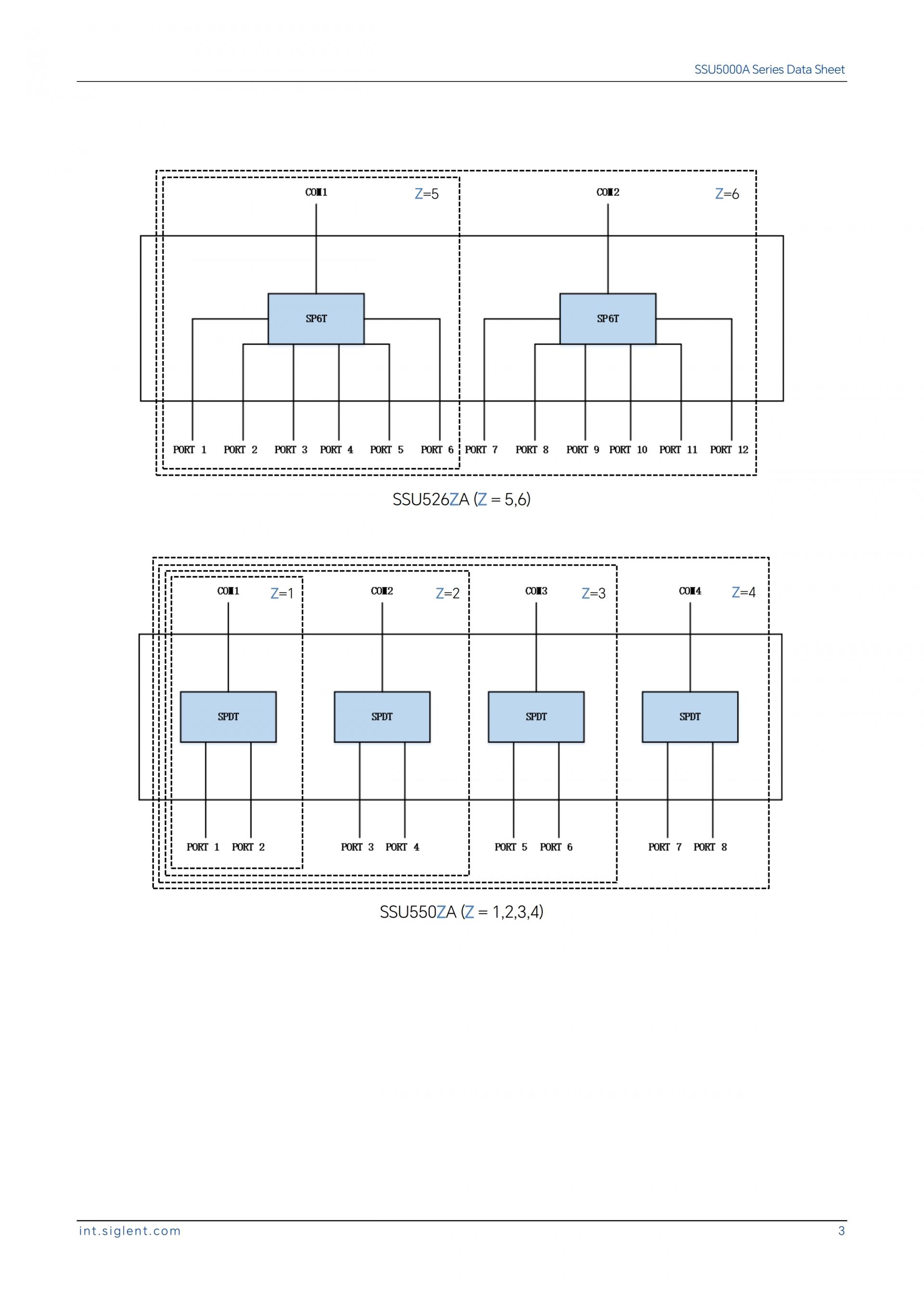

- SPDT는 1개의 공통 단자가 2개의 번호가 매겨진 단자 중 1개로 전환되는 단극, 이중 투로 스위치입니다.
- SP6T는 1개의 공통 단자가 6개의 번호가 매겨진 단자 중 1개로 전환되는 단극 6스로우 스위치입니다.
