SIGLENT SDS800X HD 디지털 스토리지 오실로스코프
가격문의(상세정보 참조)

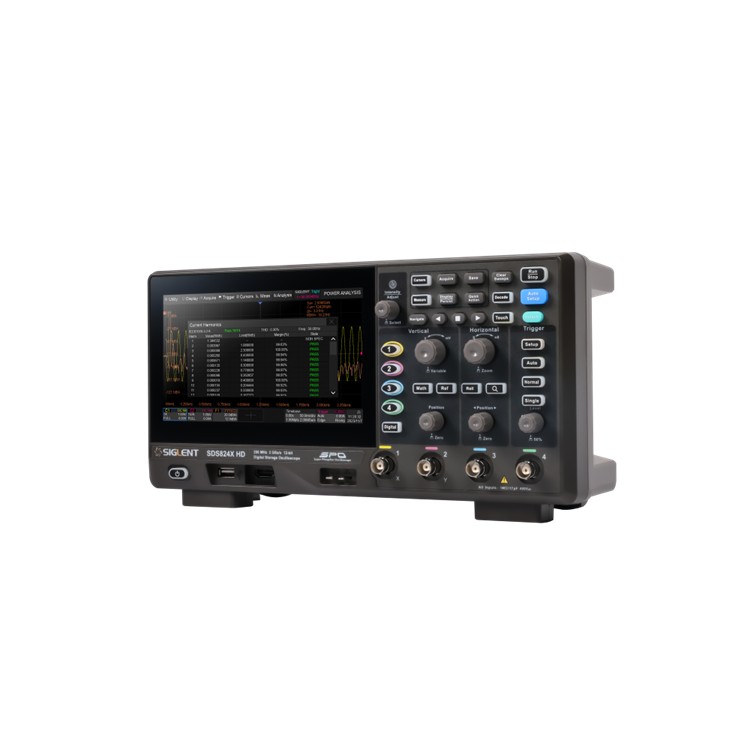

SIGLENT SDS800X HD 디지털 스토리지 오실로스코프
SIGLENT SDS800X HD Digital Storage Oscilloscope

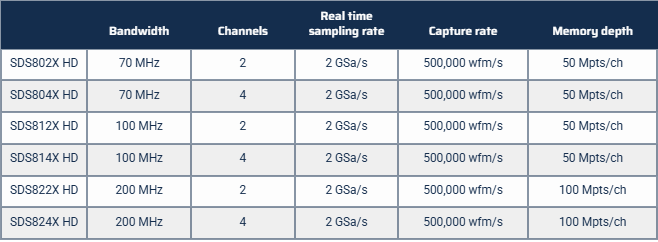

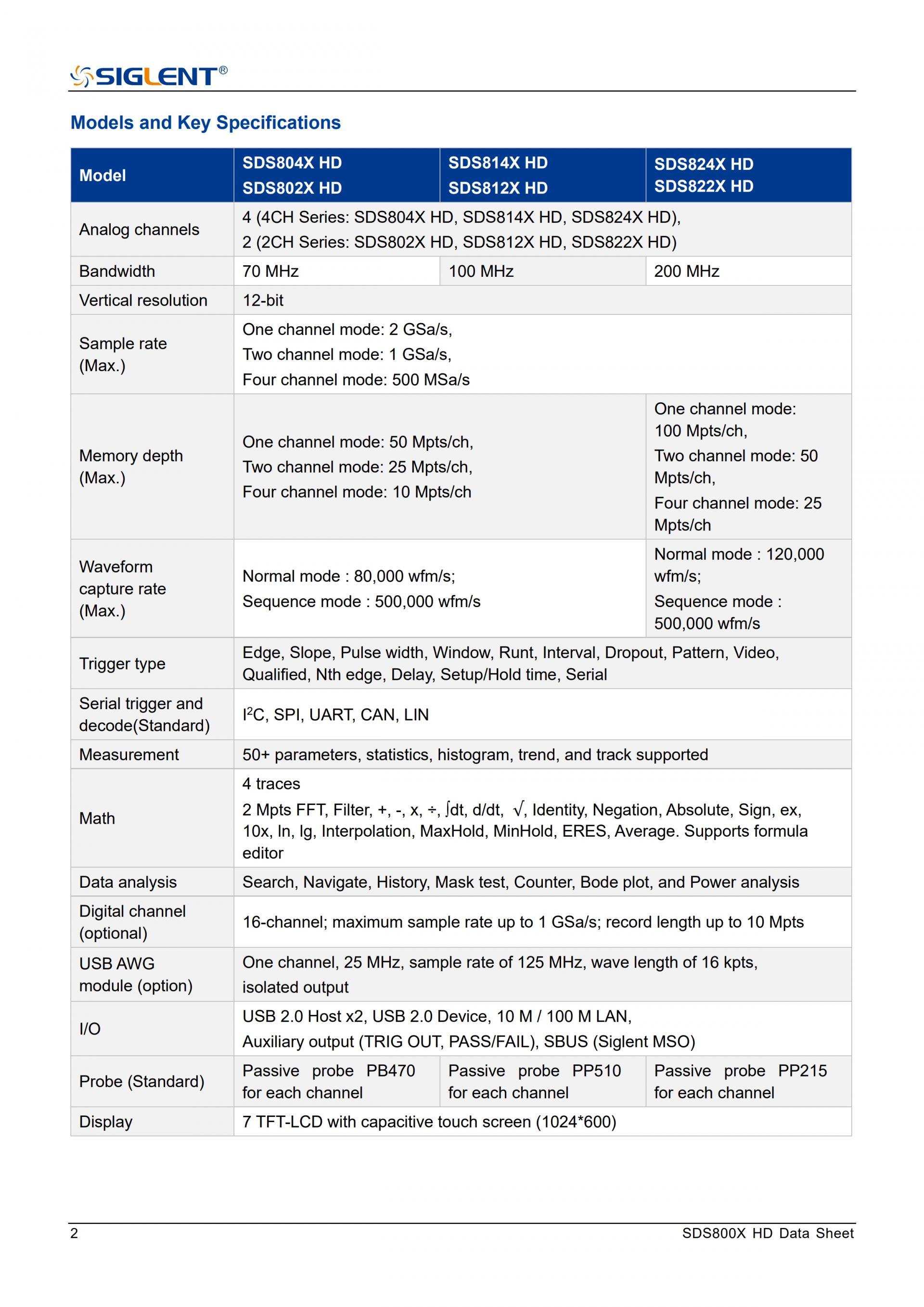

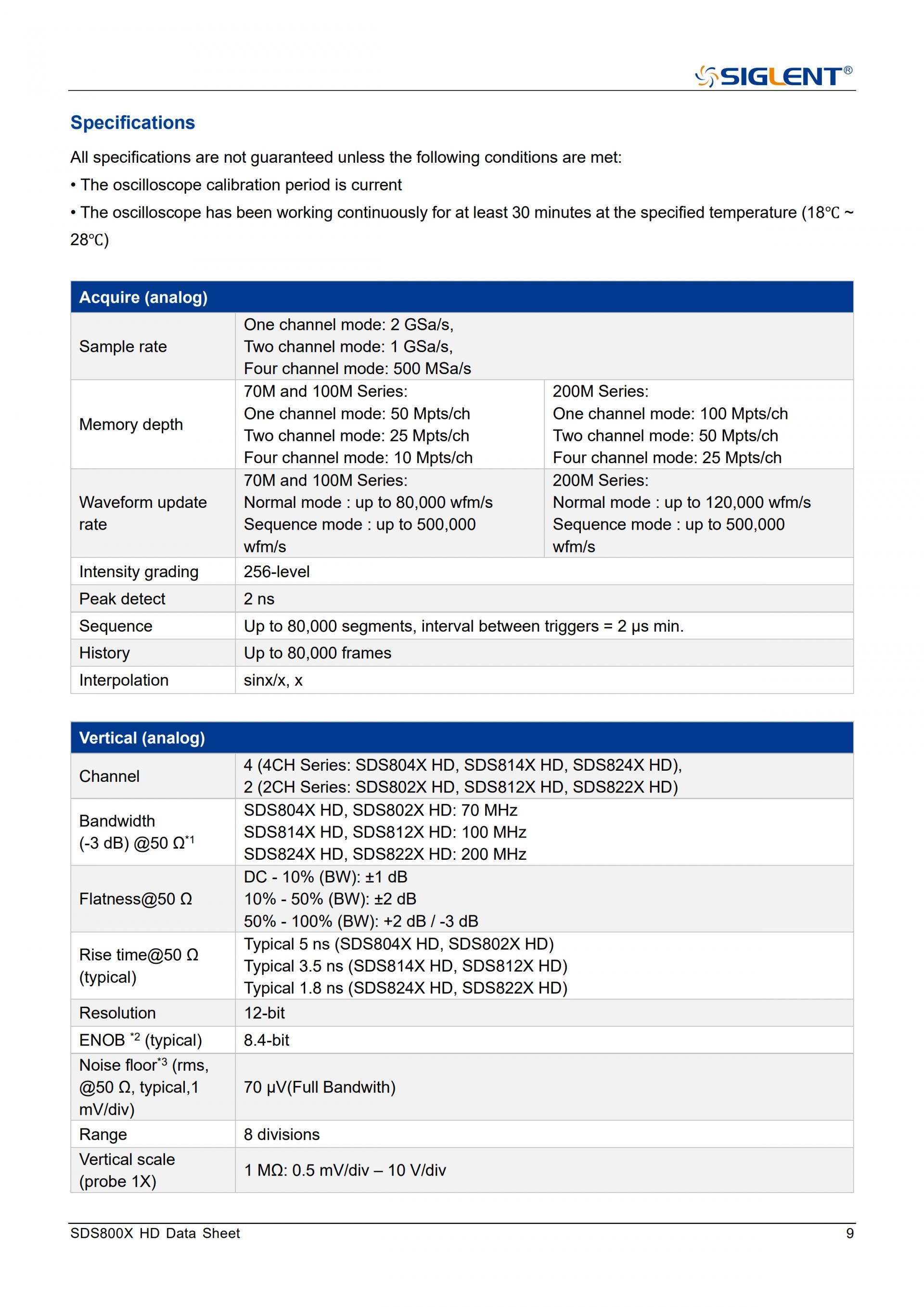

- 70MHz, 100MHz, 200MHz 대역폭 모델
- 12비트 고해상도
- 최대 2 GSa/s의 실시간 샘플링 속도
- 최대 50/100Mpts의 메모리 깊이
- 최대 500,000 wfm/s의 파형 캡처 속도(시퀀스 모드)
- 7인치 터치스크린, 외부 마우스 및 키보드 지원
클릭 하시면 이동합니다.
시글런트 ・ SIGLENT
SDS800X HD
디지털 스토리지 오실로스코프
SDS800X HD Digital Storage Oscilloscope

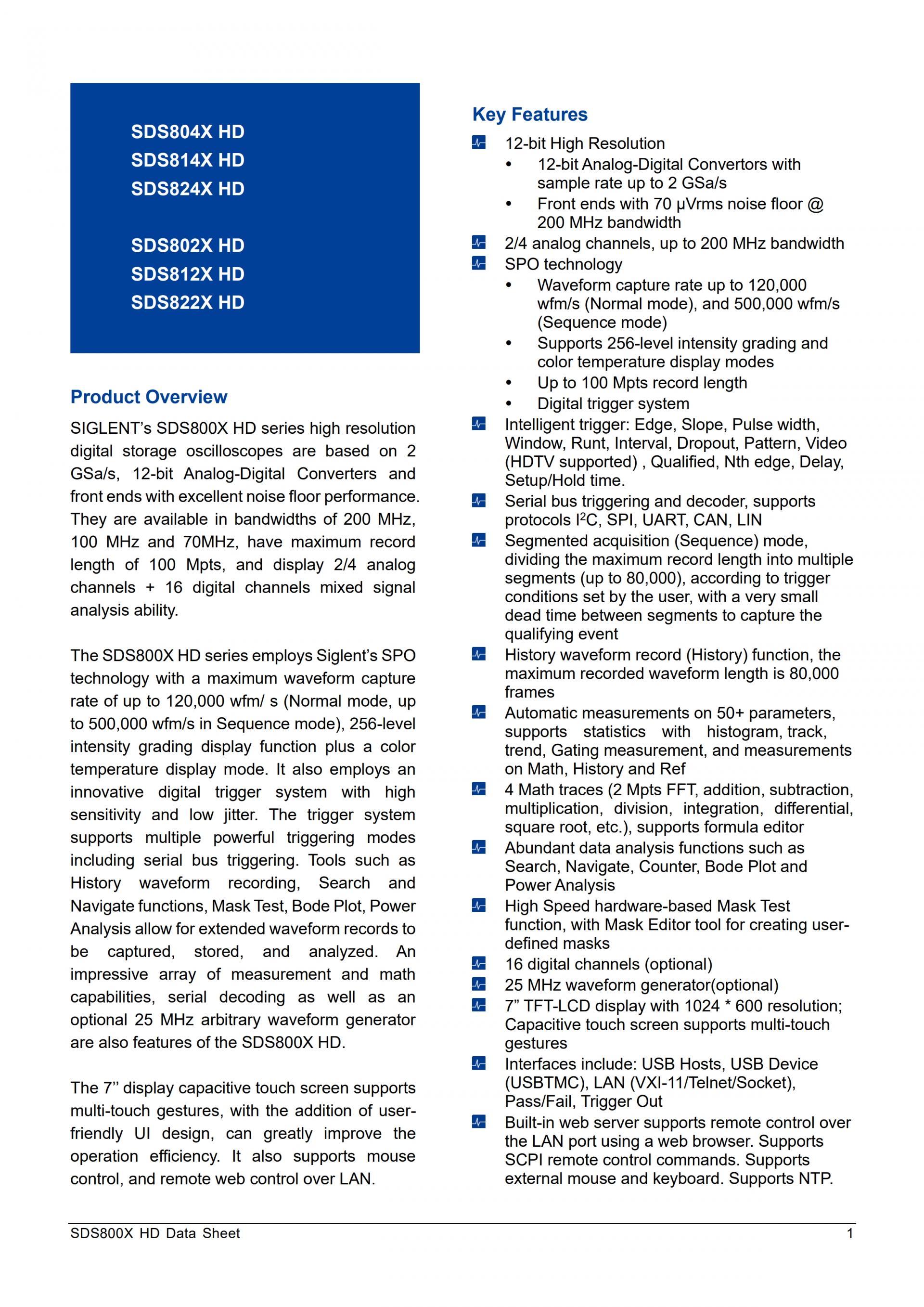

제품 개요
SIGLENT의 SDS800X HD 시리즈 고해상도 디지털 스토리지 오실로스코프는 2GSa/s 속도의 12비트 아날로그-디지털 컨버터와 프런트엔드를 기반으로 탁월한 노이즈 플로어 성능을 제공합니다. 200MHz, 100MHz, 70MHz 대역폭으로 제공되며, 최대 100Mpts의 레코드 길이를 갖추고 있으며, 2/4개의 아날로그 채널과 16개의 디지털 채널을 표시하는 혼합 신호 분석 기능을 제공합니다.
SDS800X HD 시리즈는 Siglent의 SPO 기술을 채택하여 최대 120,000 wfm/s(일반 모드, 시퀀스 모드 최대 500,000 wfm/s)의 파형 캡처 속도, 256단계 강도 등급 표시 기능, 그리고 색온도 표시 모드를 제공합니다. 또한, 고감도와 낮은 지터를 갖춘 혁신적인 디지털 트리거 시스템을 채택했습니다. 이 트리거 시스템은 직렬 버스 트리거링을 포함한 여러 강력한 트리거 모드를 지원합니다. 히스토리 파형 기록, 검색 및 탐색 기능, 마스크 테스트, 보드 플롯, 전력 분석 등의 도구를 통해 확장된 파형 기록을 캡처, 저장 및 분석할 수 있습니다. SDS800X HD는 다양한 측정 및 연산 기능, 25MHz 임의 파형 발생기 옵션, 그리고 직렬 디코딩 기능도 제공합니다.
7인치 디스플레이 정전식 터치스크린은 멀티터치 제스처를 지원하고, 사용자 친화적인 UI 디자인을 통해 작업 효율성을 크게 향상시킵니다. 또한 마우스 제어와 LAN을 통한 원격 웹 제어도 지원합니다.
주요 특징

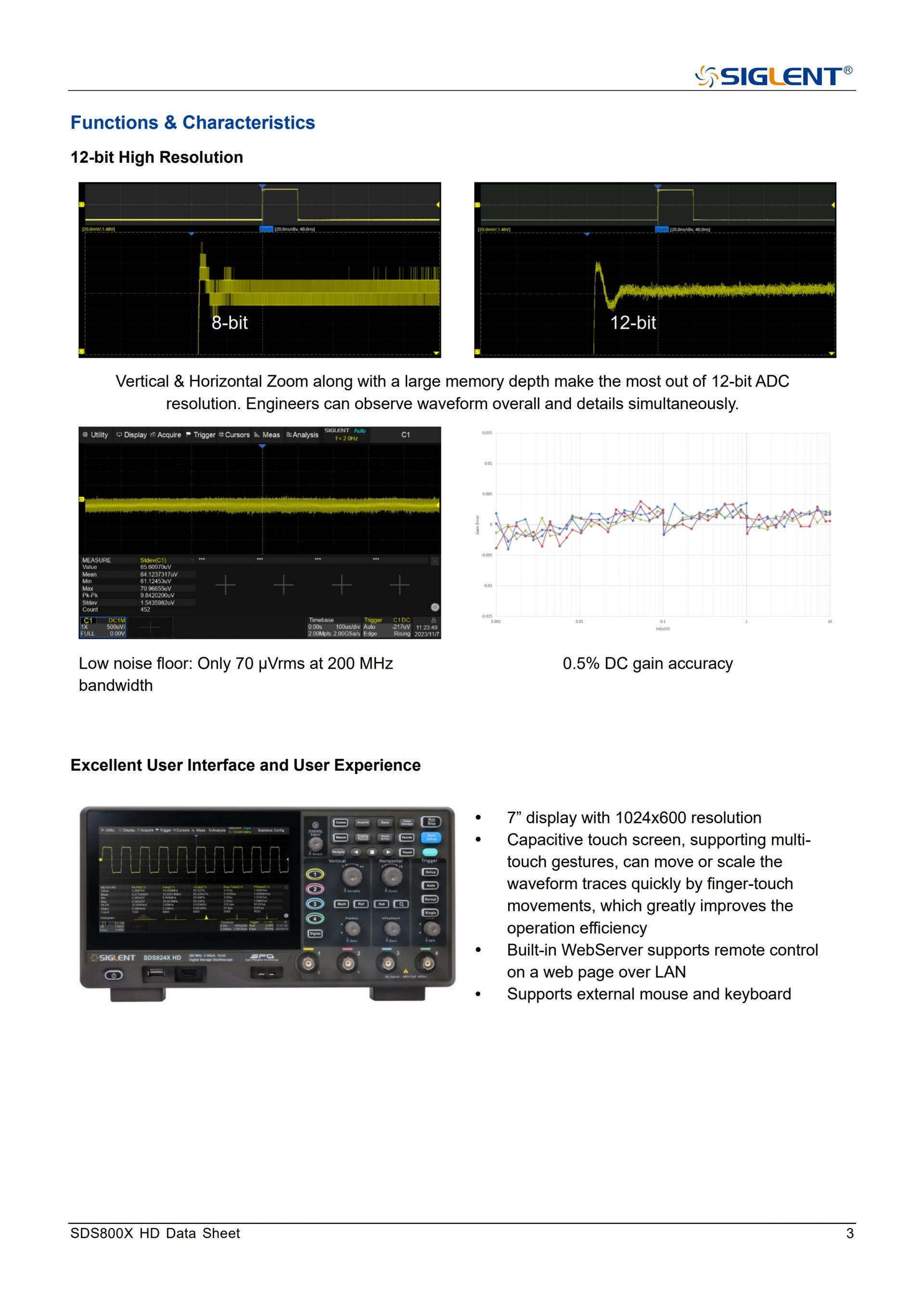

- 12비트 고해상도
- 최대 2 GSa/s의 샘플 속도를 제공하는 12비트 아날로그-디지털 변환기
- 200MHz 대역폭에서 70μVrms 노이즈 플로어를 갖춘 프런트 엔드
- 2/4 아날로그 채널, 최대 200MHz 대역폭
- SPO 기술

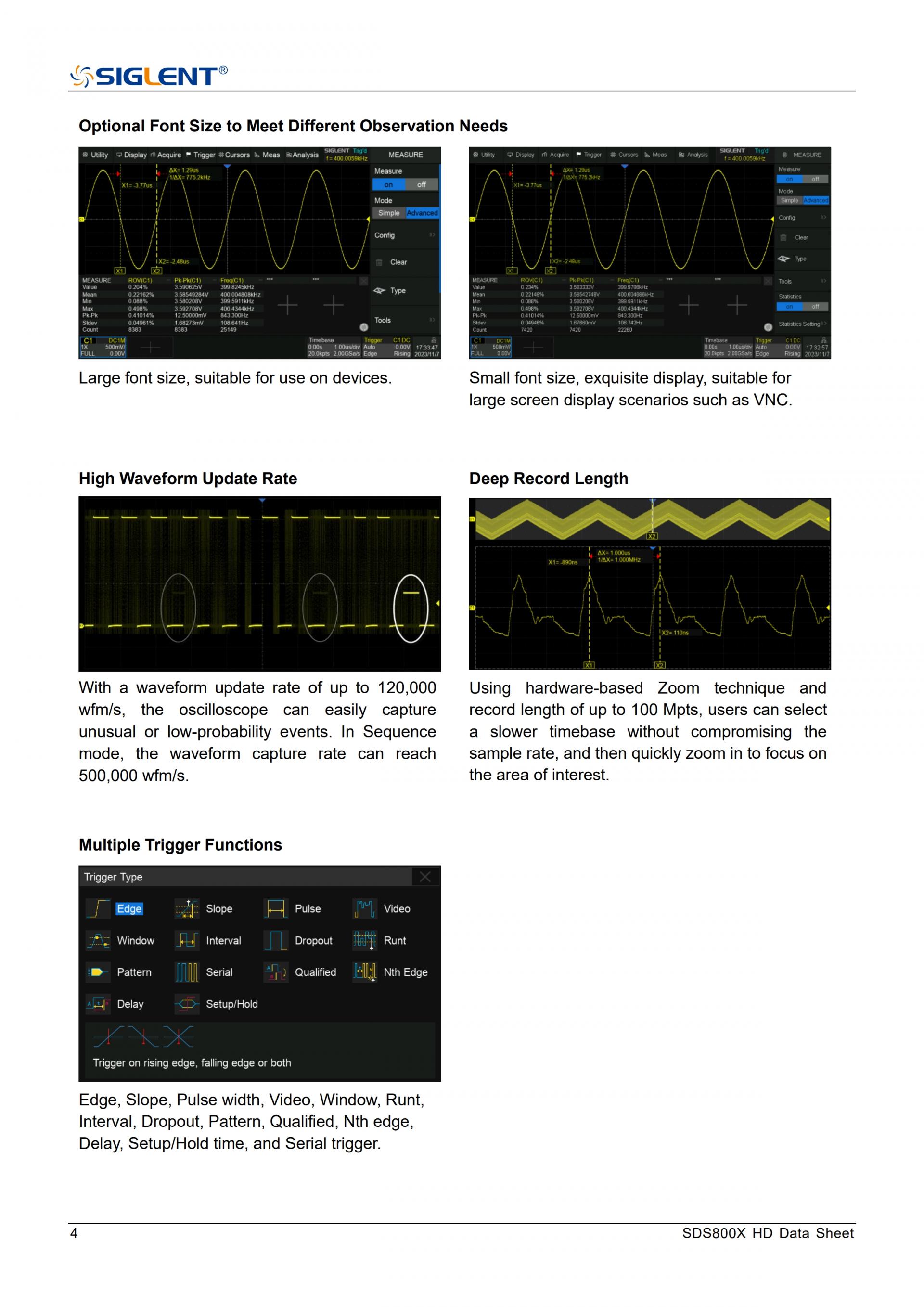

- 파형 캡처 속도 최대 120,000 wfm/s(일반 모드), 500,000 wfm/s(시퀀스 모드)
- 256단계 강도 등급 및 색온도 표시 모드 지원
- 최대 100Mpts 기록 길이
- 디지털 트리거 시스템

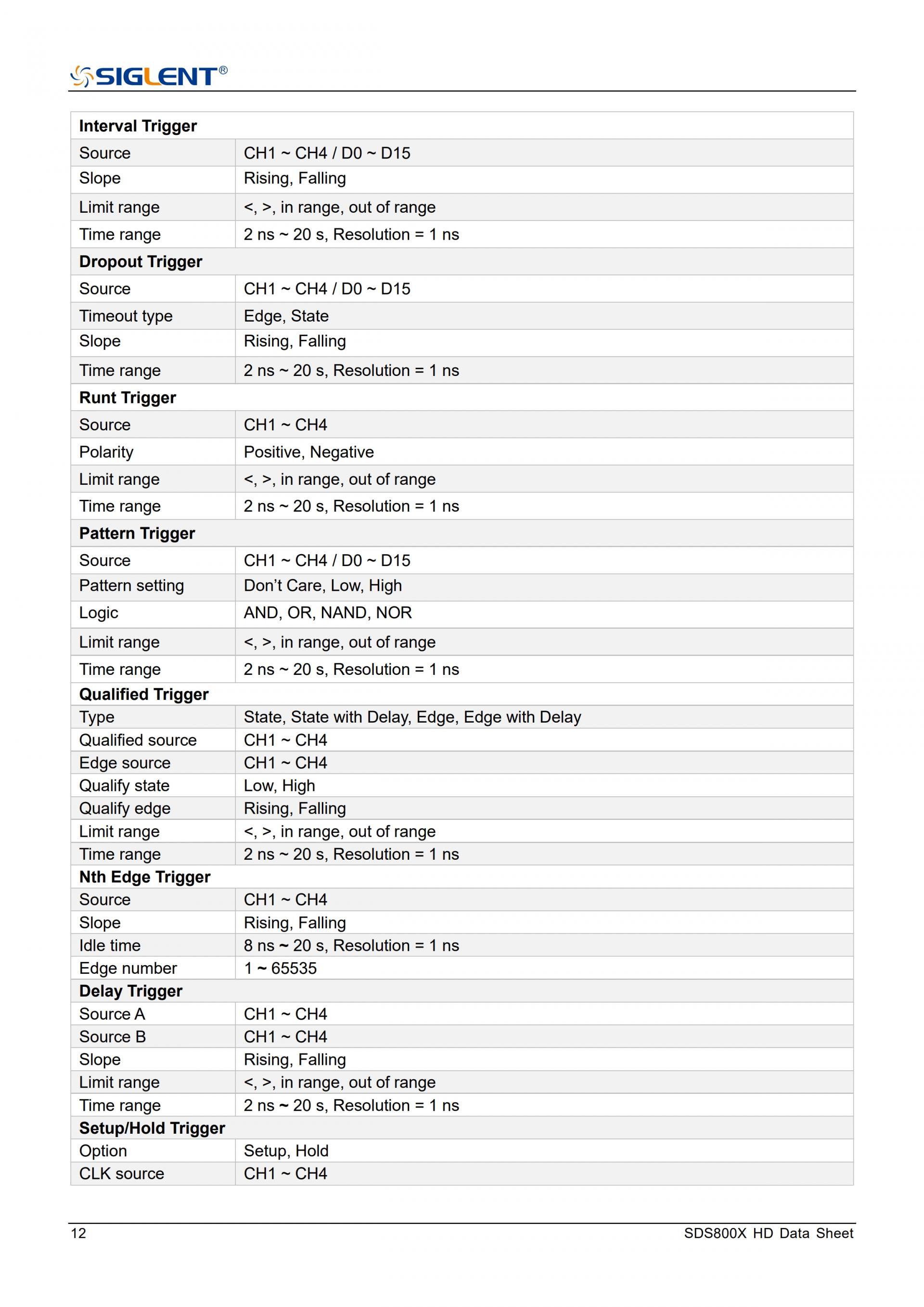

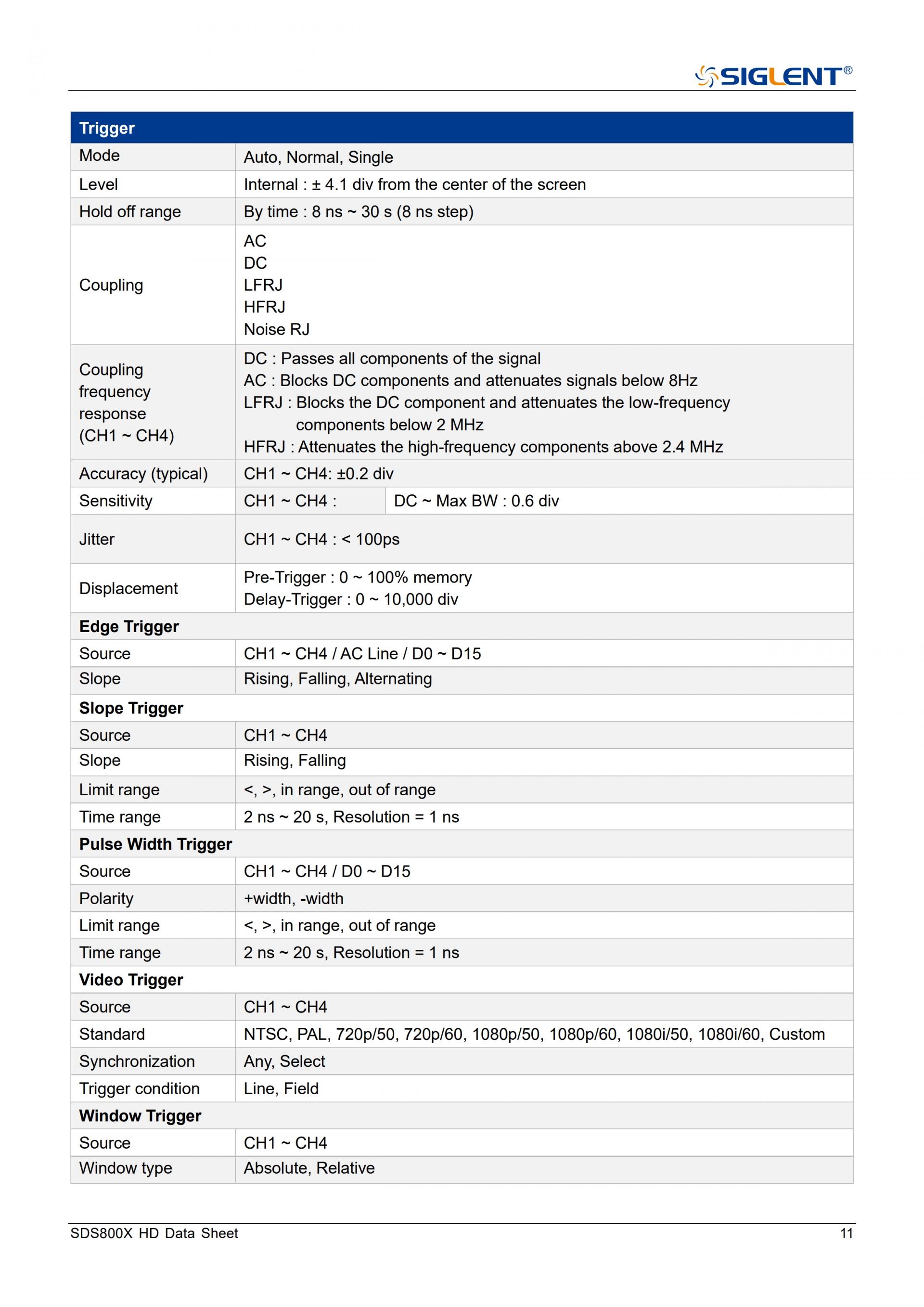

- 지능형 트리거: 에지, 기울기, 펄스 폭, 윈도우, 런트, 간격, 드롭아웃, 패턴, 비디오(HDTV 지원), 적격, N번째 에지, 지연, 설정/보류 시간.

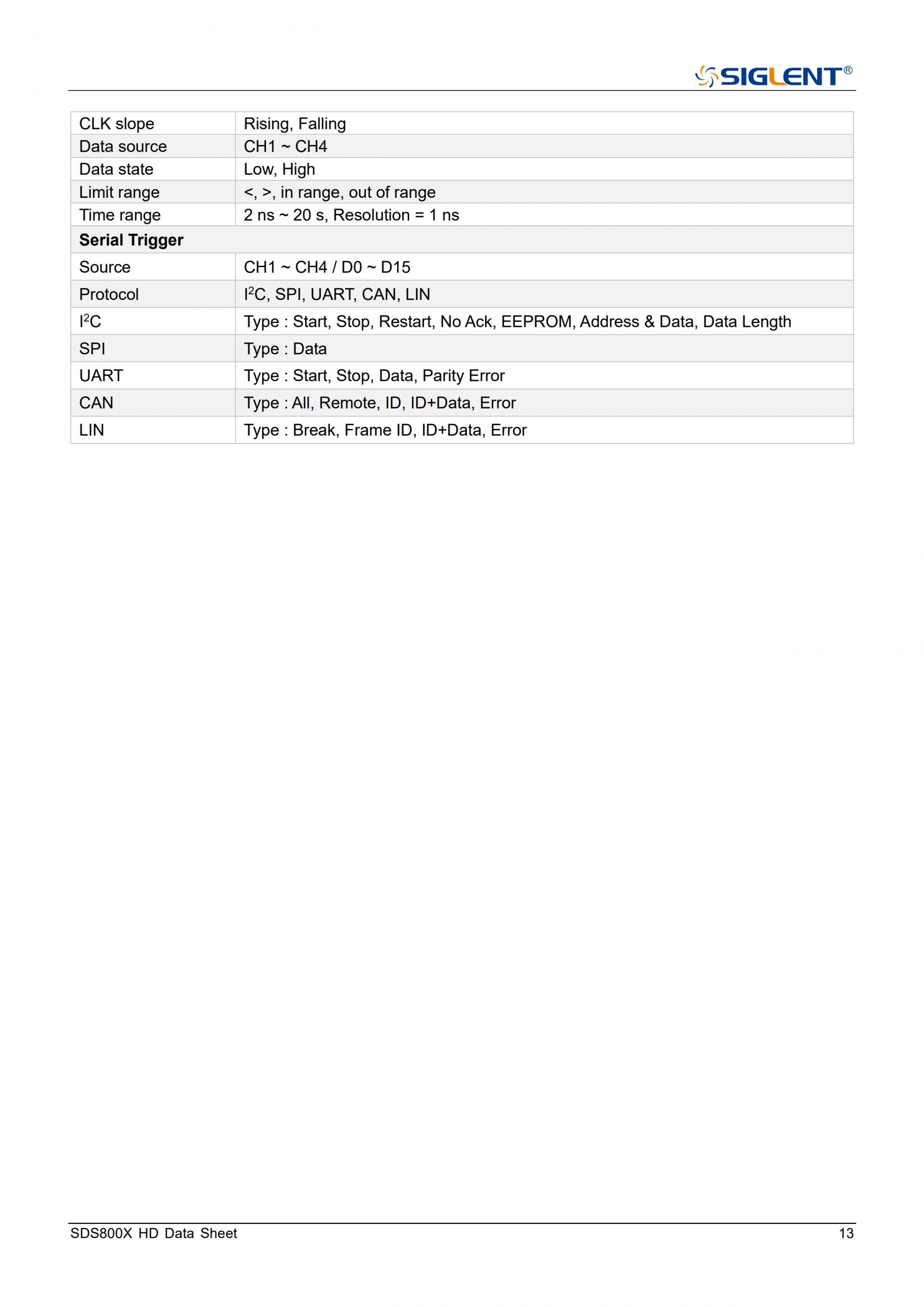

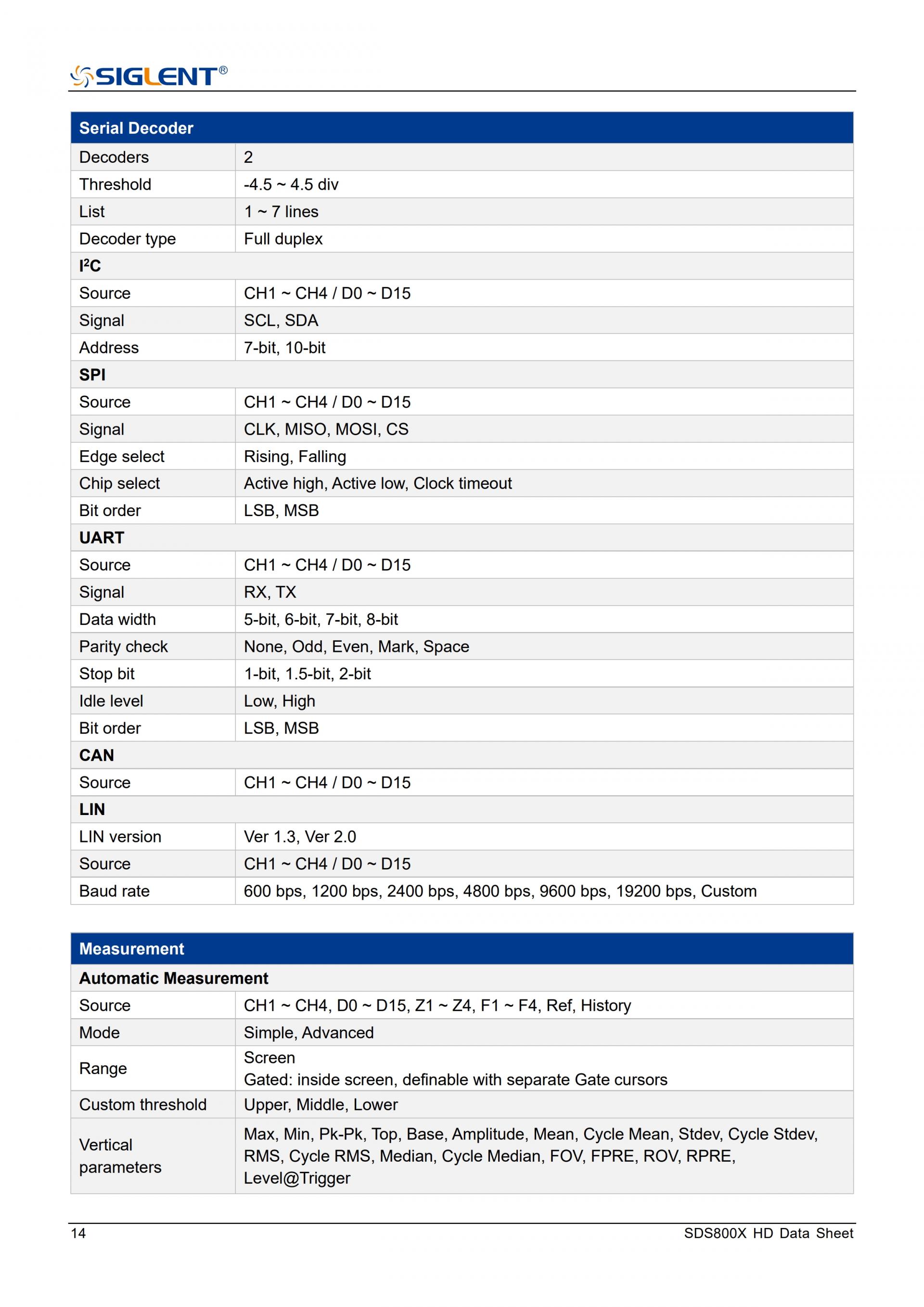

- 직렬 버스 트리거링 및 디코더, I2C , SPI, UART, CAN, LIN 프로토콜 지원
- 사용자가 설정한 트리거 조건에 따라 최대 레코드 길이를 여러 세그먼트(최대 80,000개)로 분할하는 세그먼트 수집(시퀀스) 모드, 세그먼트 간에 매우 짧은 데드타임을 두어 적격 이벤트를 캡처합니다.
- 히스토리 파형 기록(History) 기능, 최대 기록 파형 길이는 80,000프레임입니다.

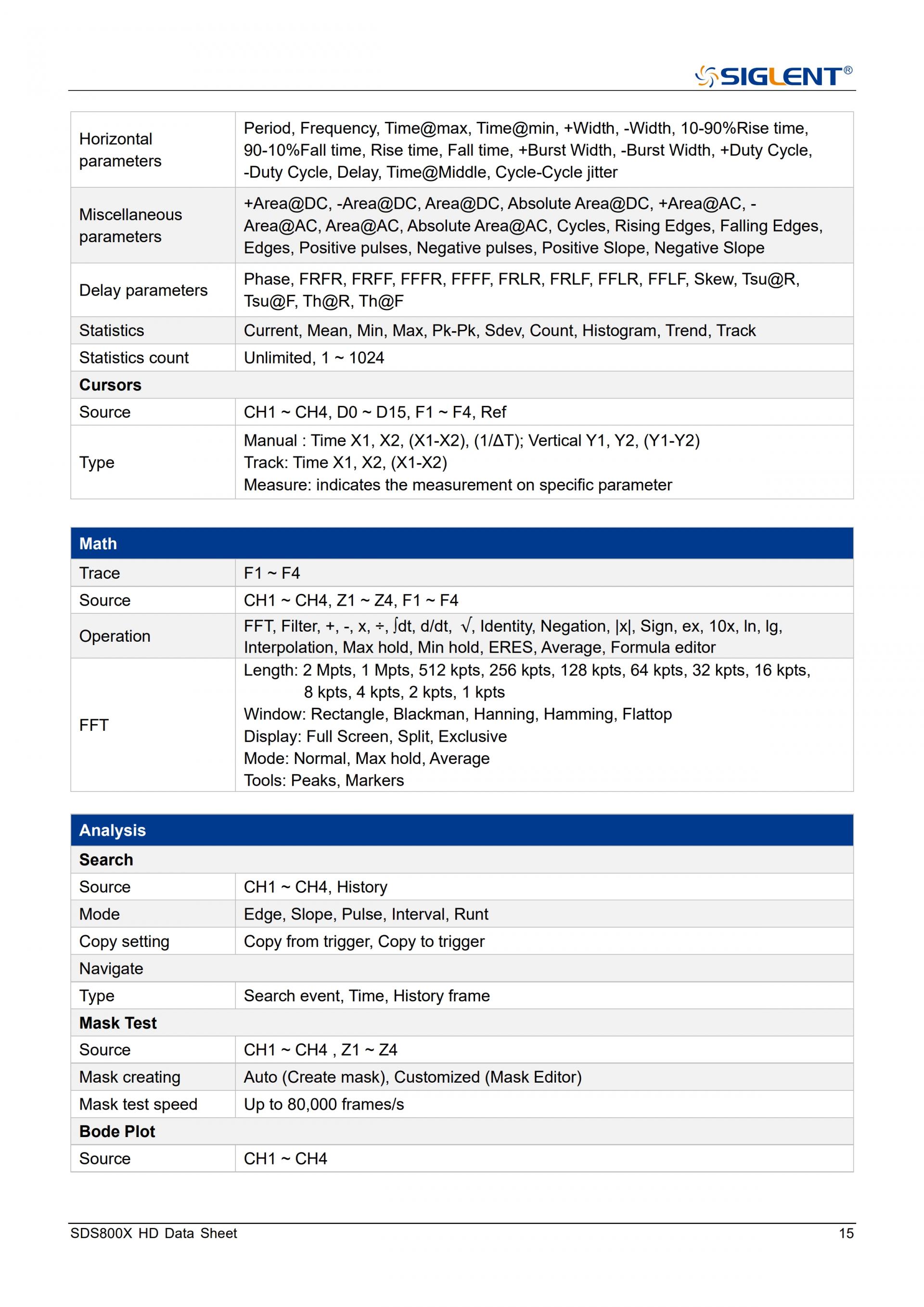

- 50개 이상의 매개변수에 대한 자동 측정, 히스토그램, 추적, 추세, 게이팅 측정 및 수학, 기록 및 참조에 대한 측정을 통한 통계 지원

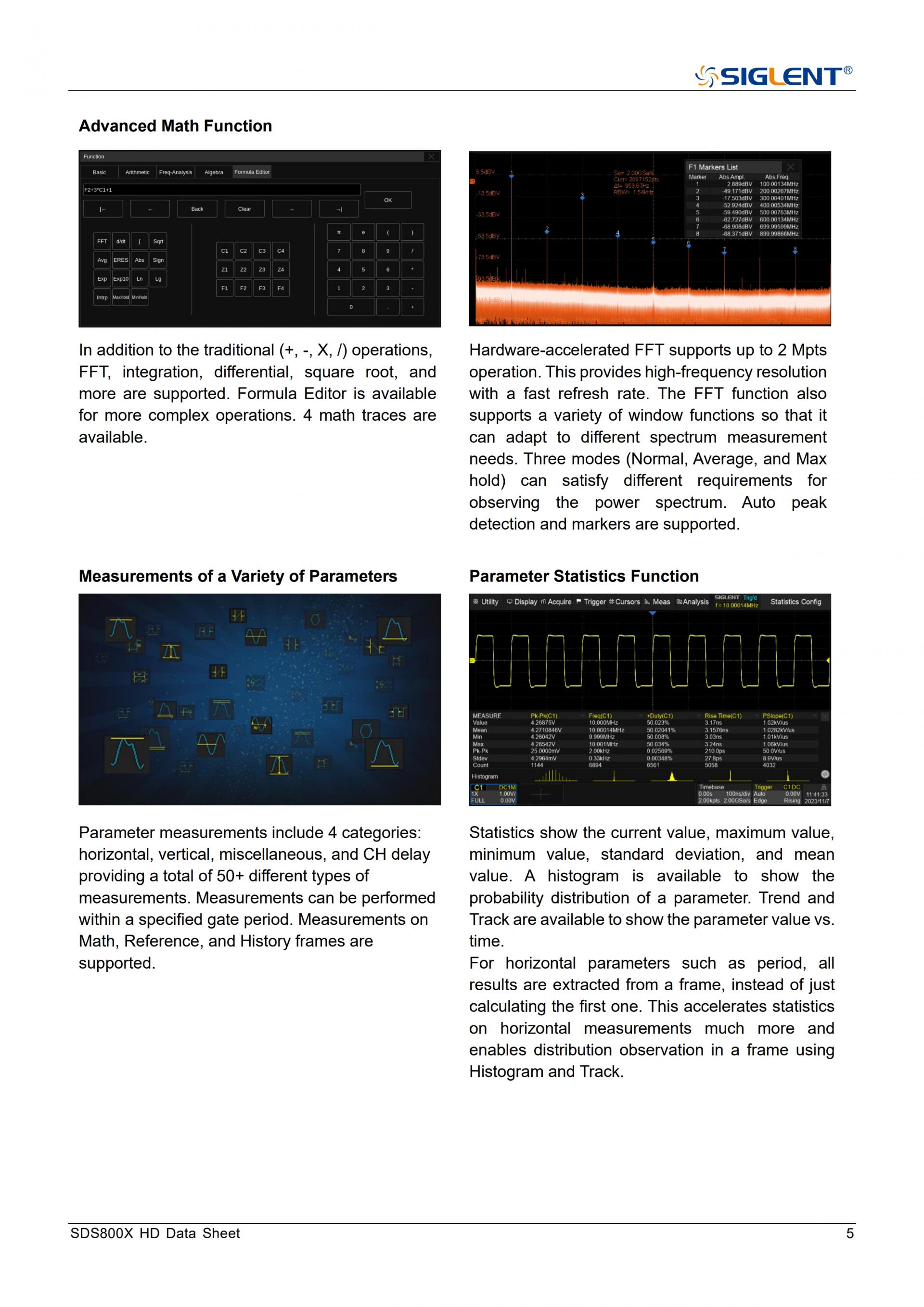

- 4개의 수학 추적(2Mpts FFT, 덧셈, 뺄셈, 곱셈, 나눗셈, 적분, 미분, 제곱근 등), 수식 편집기 지원
- 검색, 탐색, 카운터, 보드 플롯, 전력 분석 등 풍부한 데이터 분석 기능

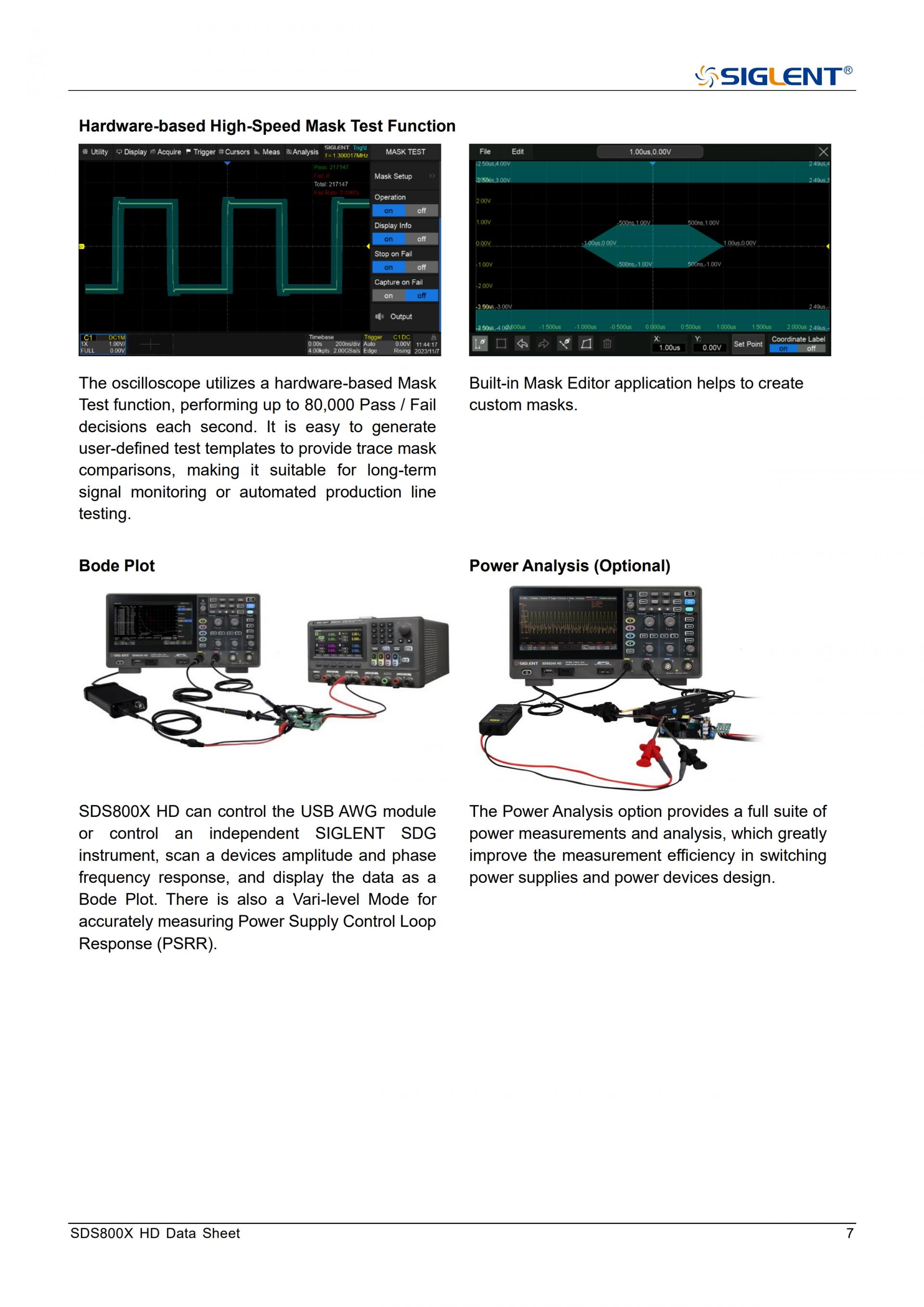

- 사용자 정의 마스크를 생성하기 위한 마스크 편집기 도구가 포함된 고속 하드웨어 기반 마스크 테스트 기능

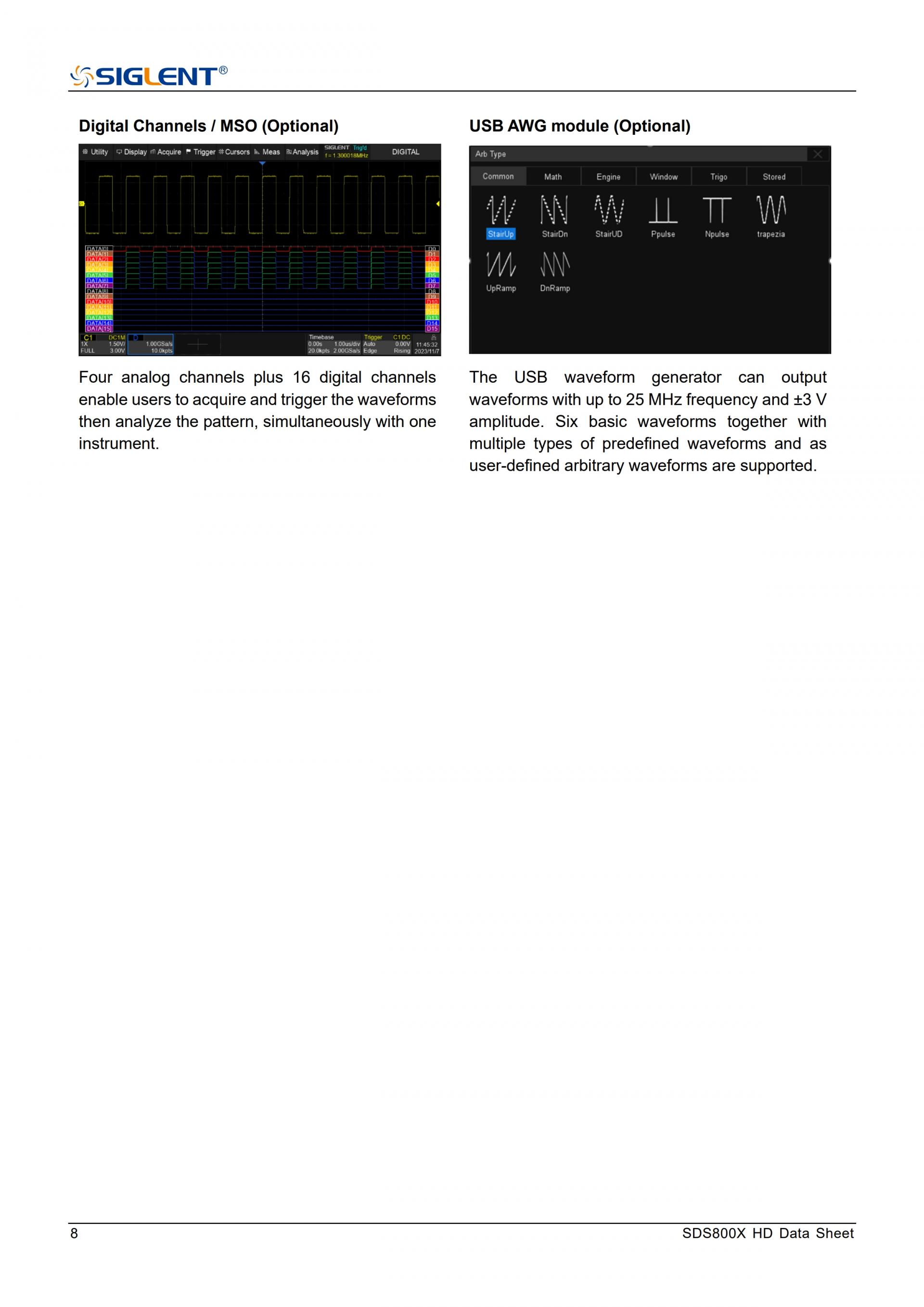

- 16개 디지털 채널

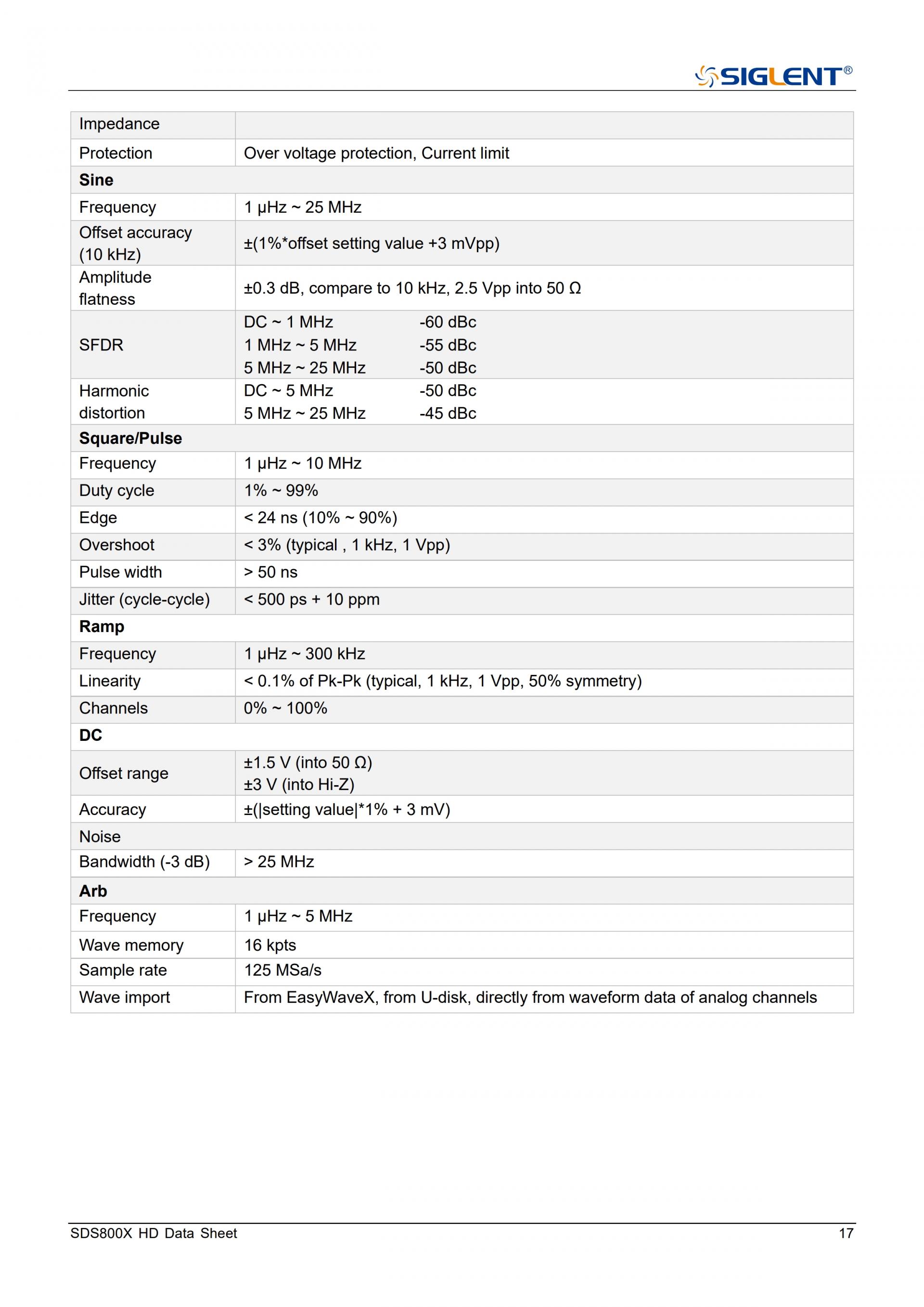

- 25MHz 파형 발생기(옵션)
- 1024 * 600 해상도의 7인치 TFT-LCD 디스플레이; 정전식 터치스크린은 멀티터치 제스처를 지원합니다.
- 인터페이스에는 다음이 포함됩니다: USB 호스트, USB 장치(USBTMC), LAN(VXI-11/Telnet/소켓), 통과/실패, 트리거 아웃
- 내장 웹 서버는 웹 브라우저를 사용하여 LAN 포트를 통한 원격 제어를 지원합니다. SCPI 원격 제어 명령을 지원하고, 외부 마우스 및 키보드를 지원하며, NTP를 지원합니다.

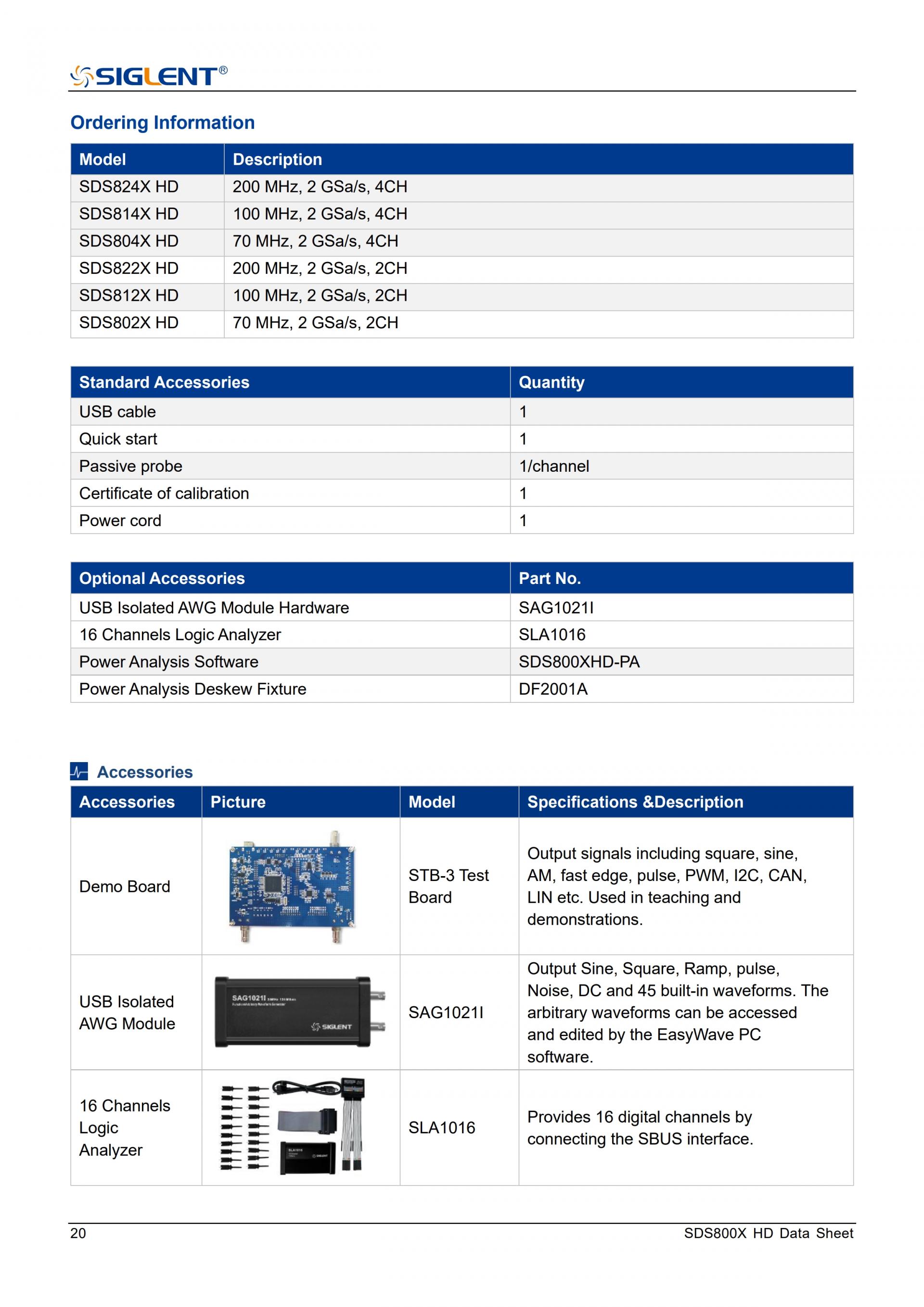

SDS800X HD SDS800X HD SIGLENT SIGLENT SDS800X HD SDS800X HD 시글런트 시글런트 SDS800X HD SDS804X HD SDS802X HD SDS814X HD SDS812X HD SDS824X HD SDS822X HD
