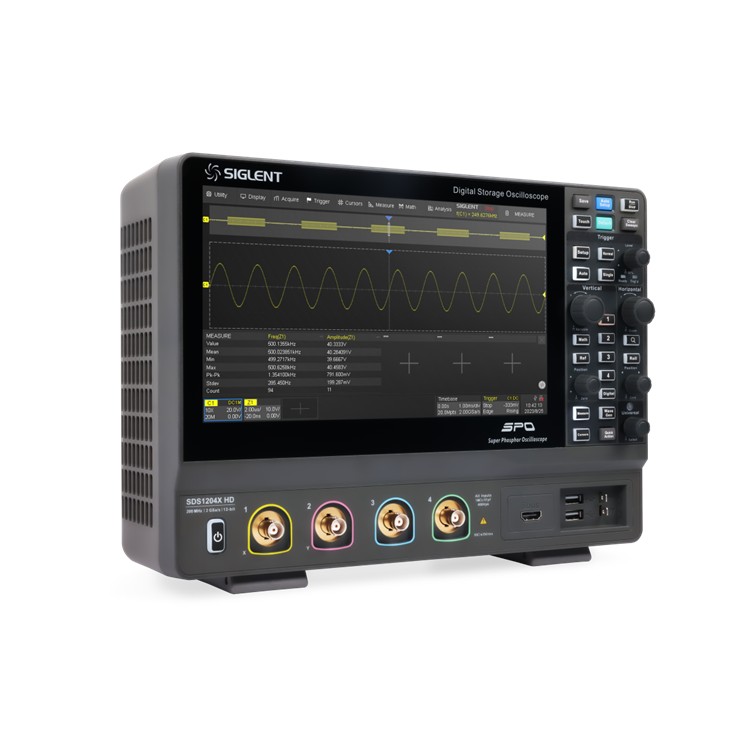

SIGLENT SDS1000X HD 디지털 스토리지 오실로스코프
가격문의(상세정보 참조)

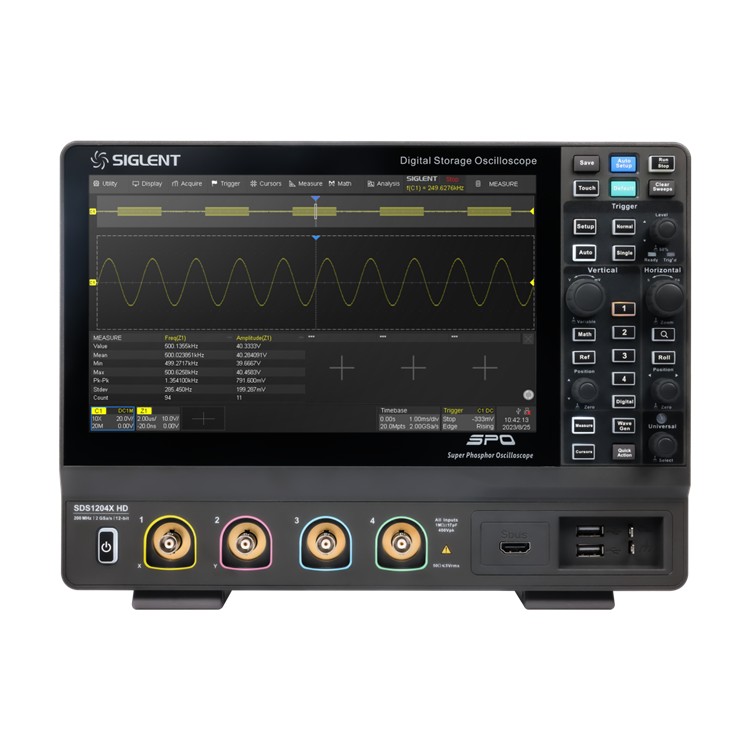

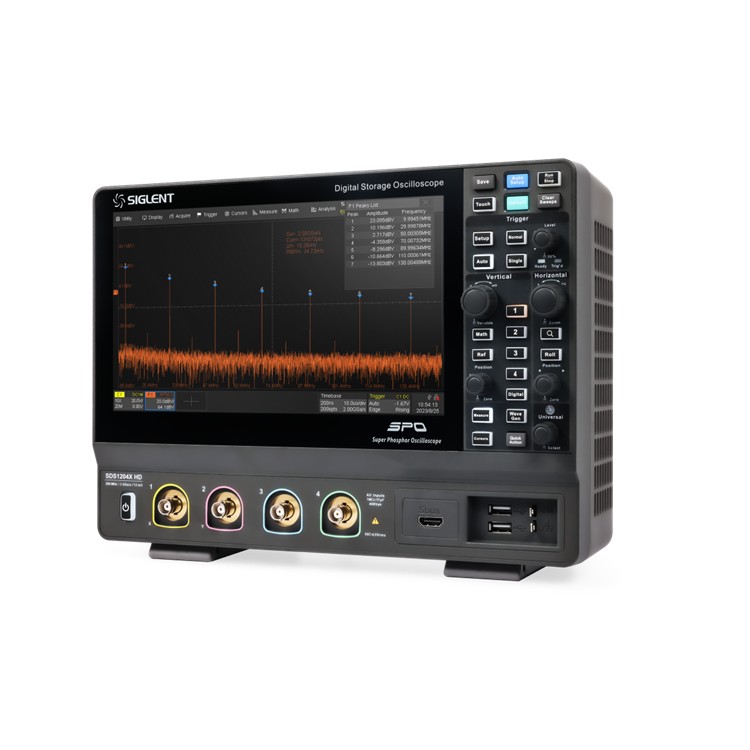

SIGLENT SDS1000X HD 디지털 스토리지 오실로스코프
SIGLENT SDS1000X HD Digital Storage Oscilloscope

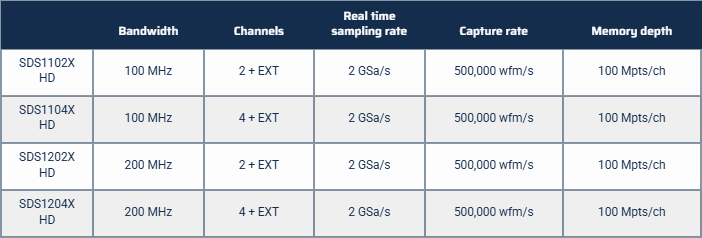

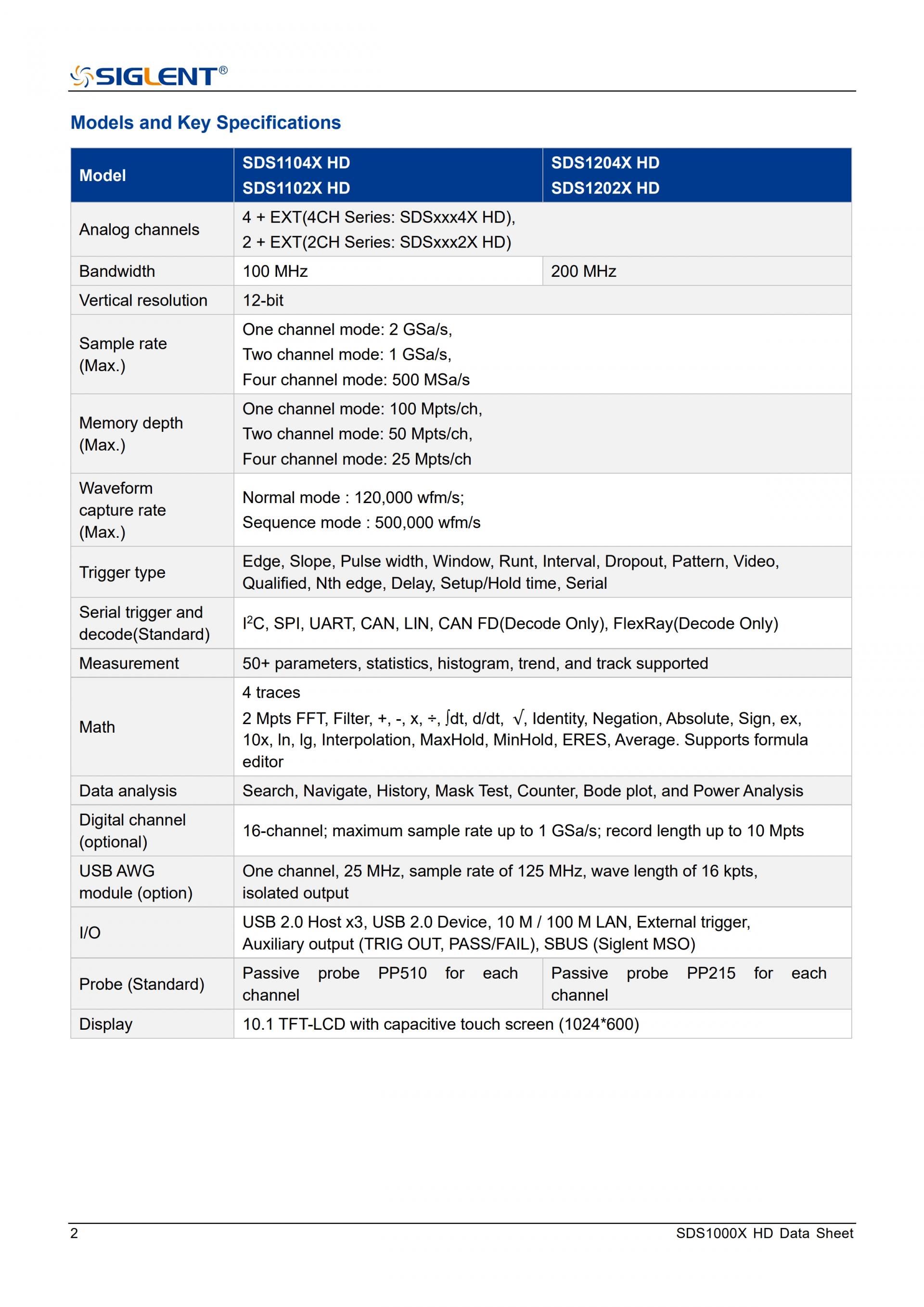

- 100MHz, 200MHz 모델
- 12비트 고해상도
- 최대 2 GSa/s의 샘플링 속도
- 최대 100Mpts의 메모리 깊이
- 최대 500,000 wfm/s의 파형 캡처 속도(시퀀스 모드)
- 200MHz 전체 대역폭에서 최저 70μVrms의 노이즈 플로어
클릭 하시면 이동합니다.
시글런트 ・ SIGLENT
SDS1000X HD
디지털 스토리지 오실로스코프
SDS1000X HD Digital Storage Oscilloscope

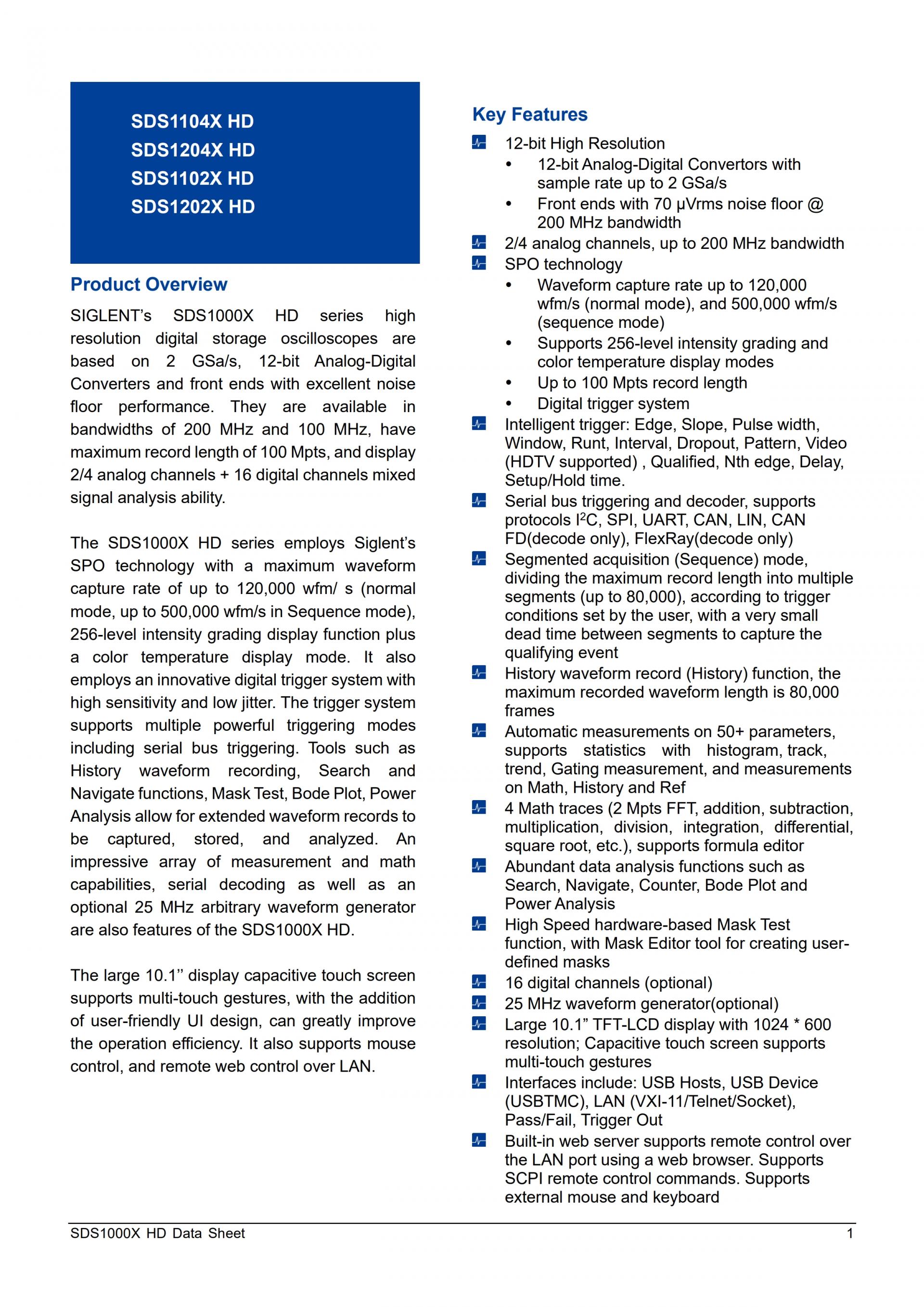

제품 개요
SIGLENT의 SDS1000X HD 시리즈 고해상도 디지털 스토리지 오실로스코프는 2GSa/s 속도의 12비트 아날로그-디지털 컨버터와 프런트엔드를 기반으로 탁월한 노이즈 플로어 성능을 제공합니다. 200MHz 및 100MHz 대역폭으로 제공되며, 최대 100Mpts의 레코드 길이를 갖추고 있으며, 2/4개의 아날로그 채널과 16개의 디지털 채널을 표시하는 혼합 신호 분석 기능을 제공합니다.
SDS1000X HD 시리즈는 Siglent의 SPO 기술을 채택하여 최대 120,000 wfm/s(일반 모드, 시퀀스 모드 최대 500,000 wfm/s)의 파형 캡처 속도, 256단계 강도 등급 표시 기능, 그리고 색온도 표시 모드를 제공합니다. 또한, 고감도와 낮은 지터를 갖춘 혁신적인 디지털 트리거 시스템을 채택했습니다. 이 트리거 시스템은 직렬 버스 트리거링을 포함한 여러 강력한 트리거 모드를 지원합니다. 히스토리 파형 기록, 검색 및 탐색 기능, 마스크 테스트, 보드 플롯, 전력 분석 등의 도구를 사용하여 확장된 파형 기록을 캡처, 저장 및 분석할 수 있습니다. SDS1000X HD는 다양한 측정 및 연산 기능, 25MHz 임의 파형 발생기 옵션, 그리고 직렬 디코딩 기능도 제공합니다.
10.1인치 대형 정전식 터치스크린은 멀티터치 제스처를 지원하고, 사용자 친화적인 UI 디자인을 통해 작업 효율성을 크게 향상시킵니다. 마우스 제어 및 LAN을 통한 원격 웹 제어도 지원합니다.
주요 특징

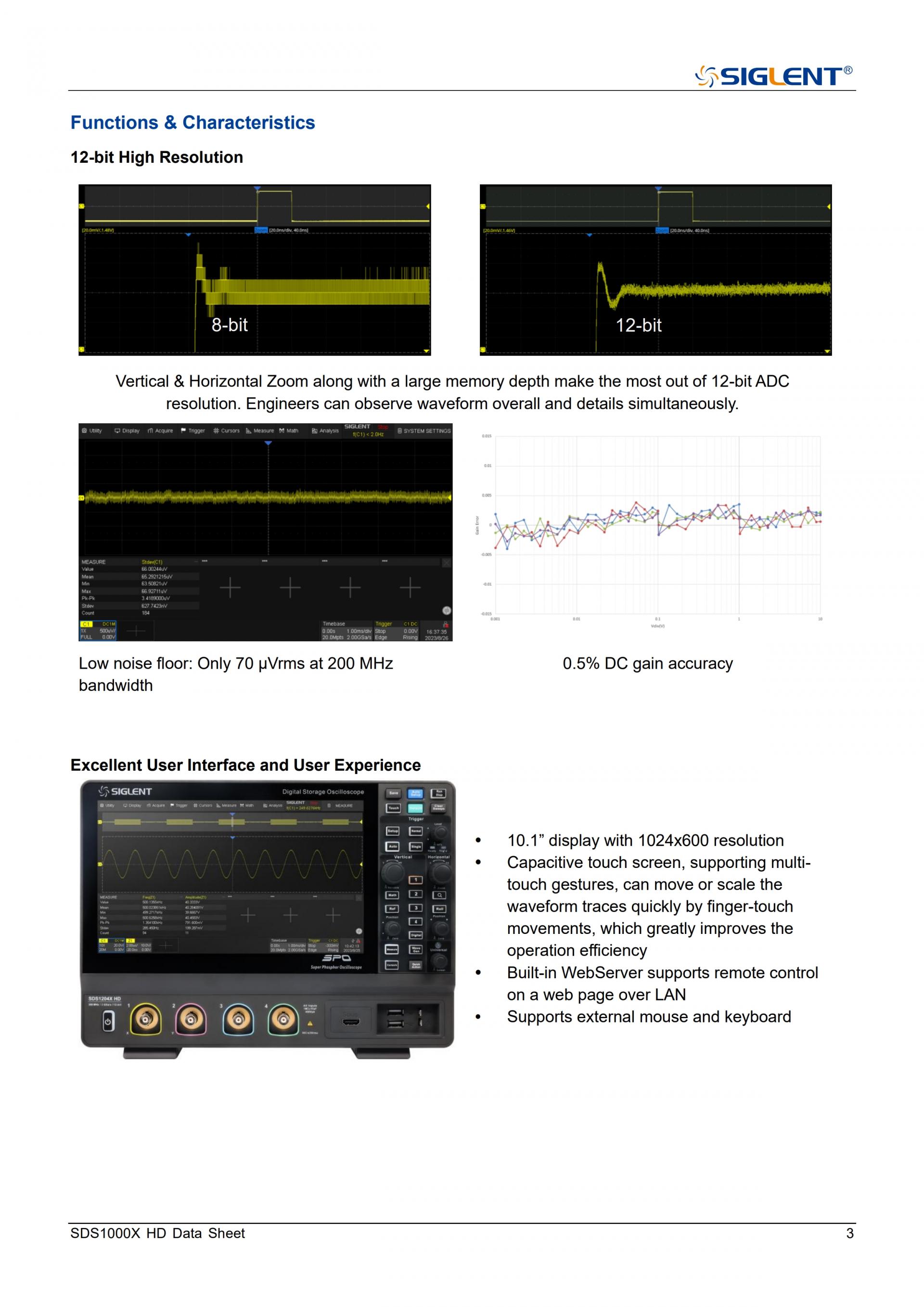

- 12비트 고해상도

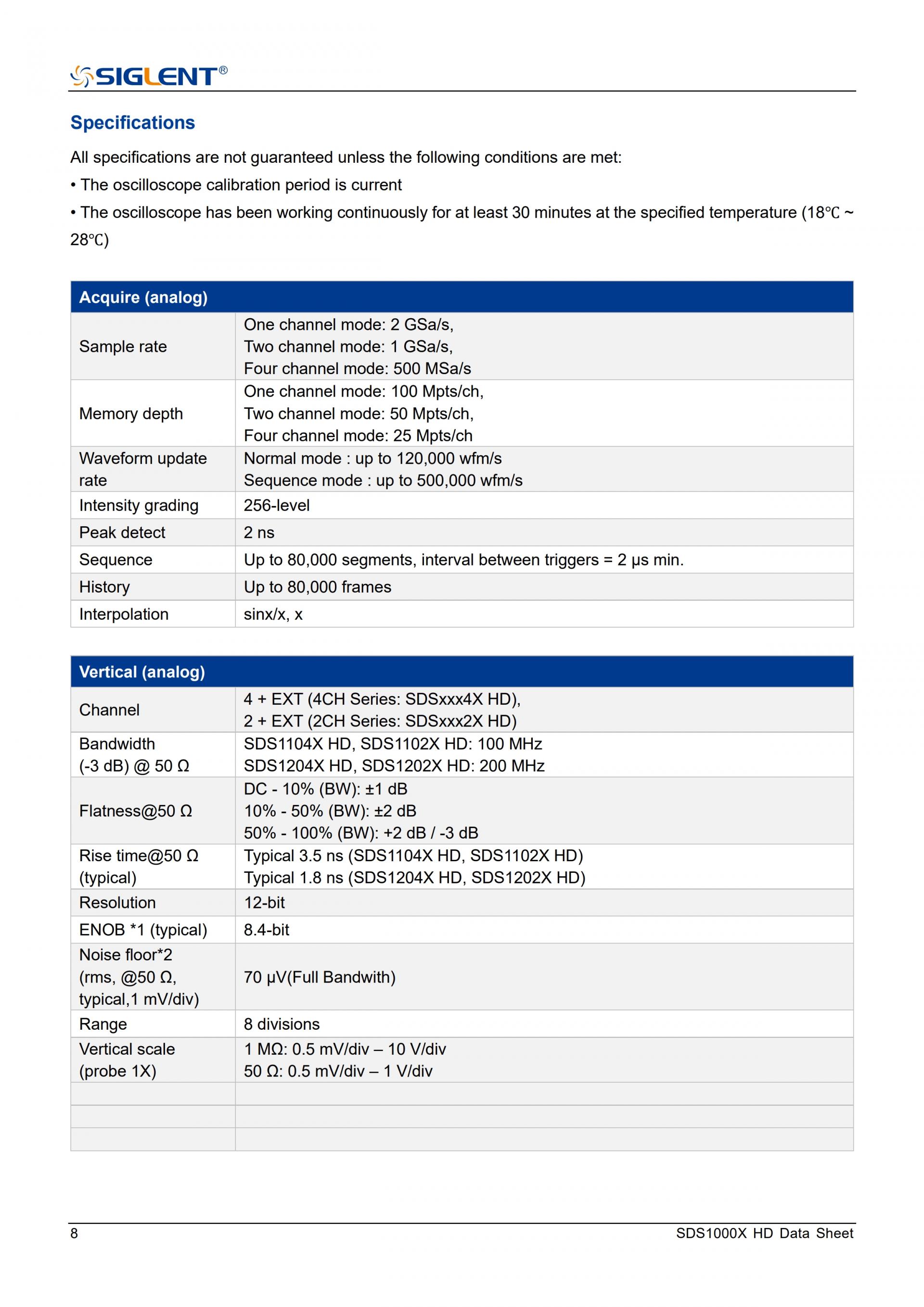

- 최대 2 GSa/s의 샘플 속도를 제공하는 12비트 아날로그-디지털 변환기
- 200MHz 대역폭에서 70μVrms 노이즈 플로어를 갖춘 프런트 엔드
- 2/4 아날로그 채널, 최대 200MHz 대역폭
- SPO 기술

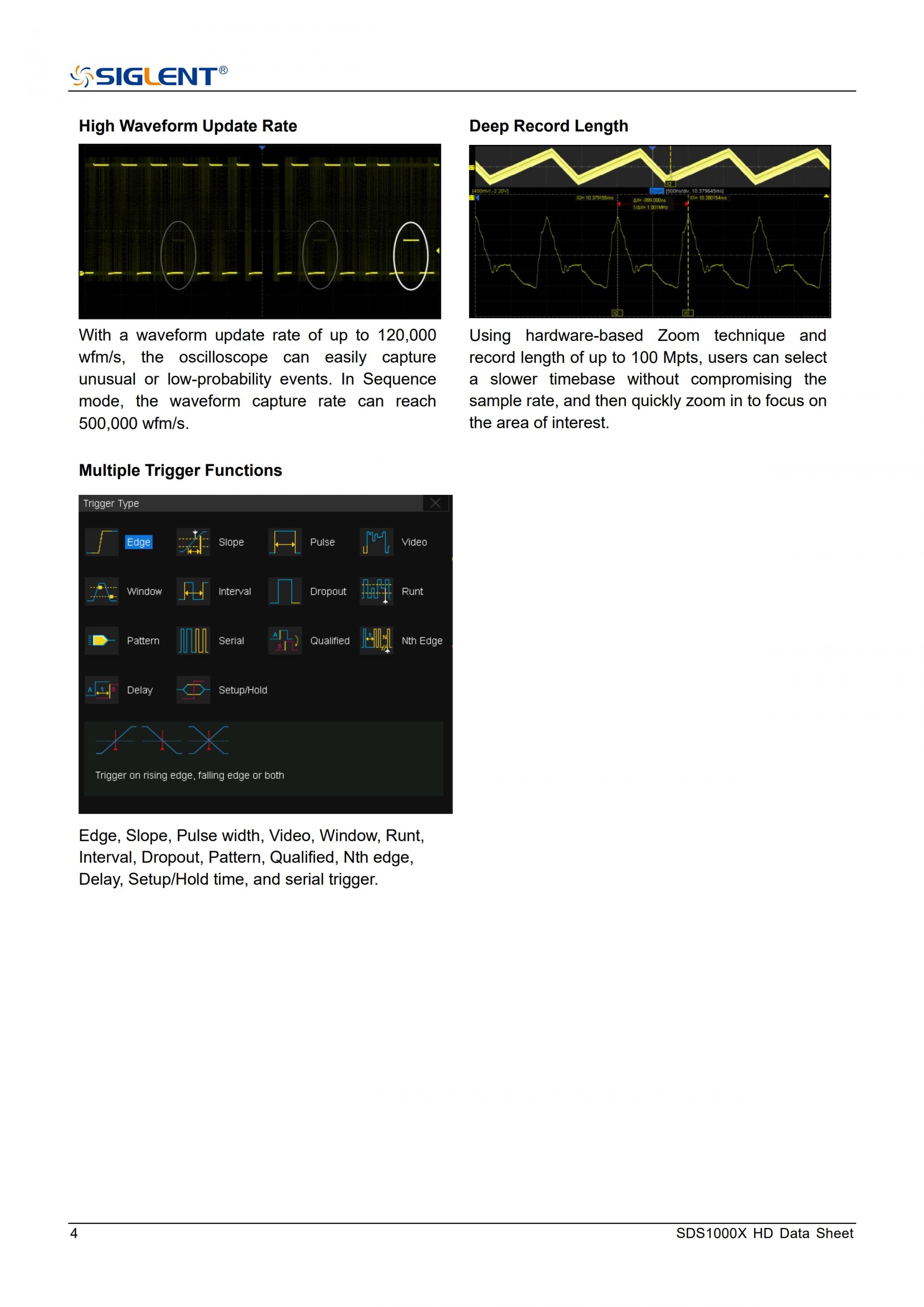

- 파형 캡처 속도 최대 120,000 wfm/s(일반 모드), 500,000 wfm/s(시퀀스 모드)
- 256단계 강도 등급 및 색온도 표시 모드 지원
- 최대 100Mpts 기록 길이
- 디지털 트리거 시스템

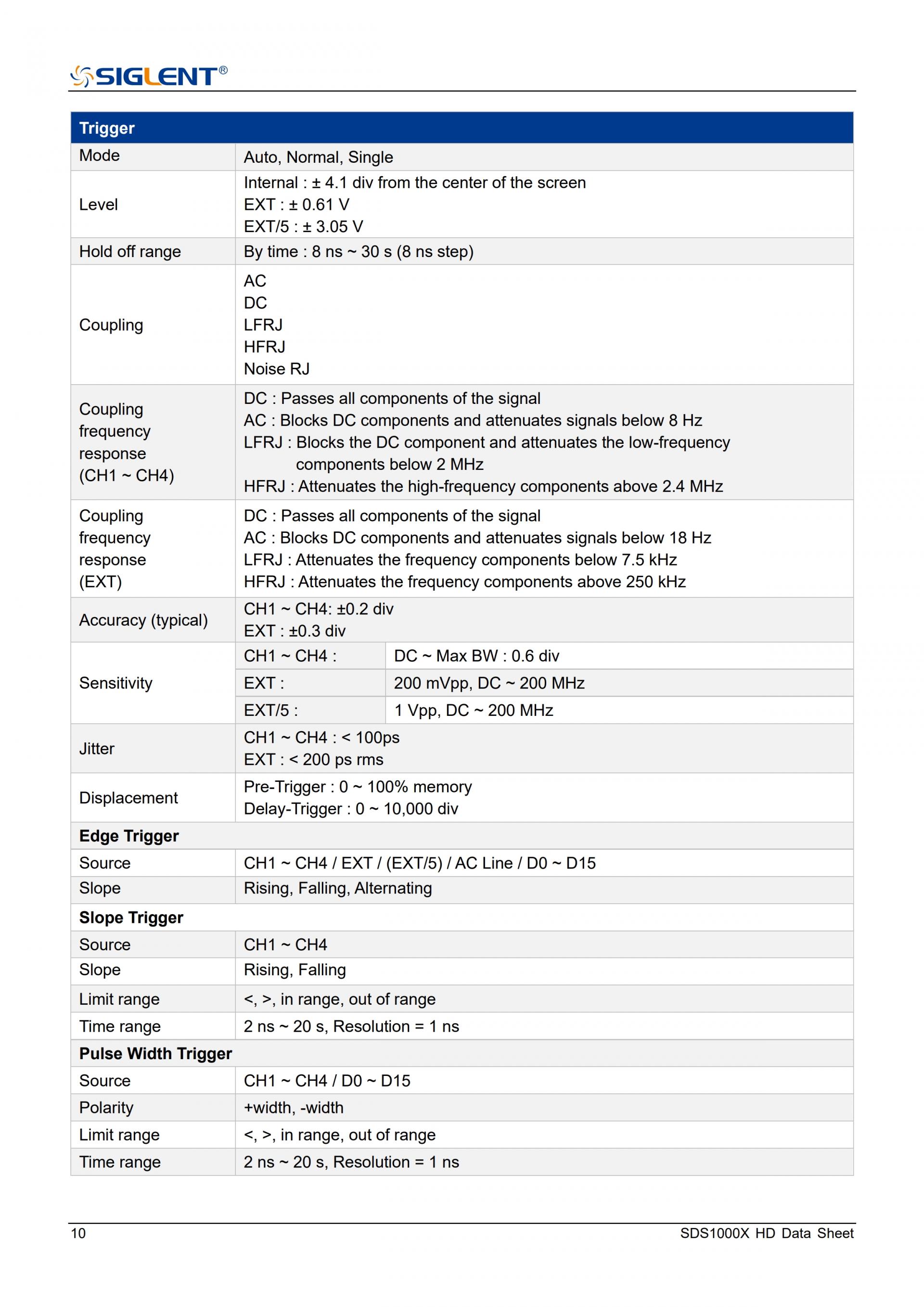

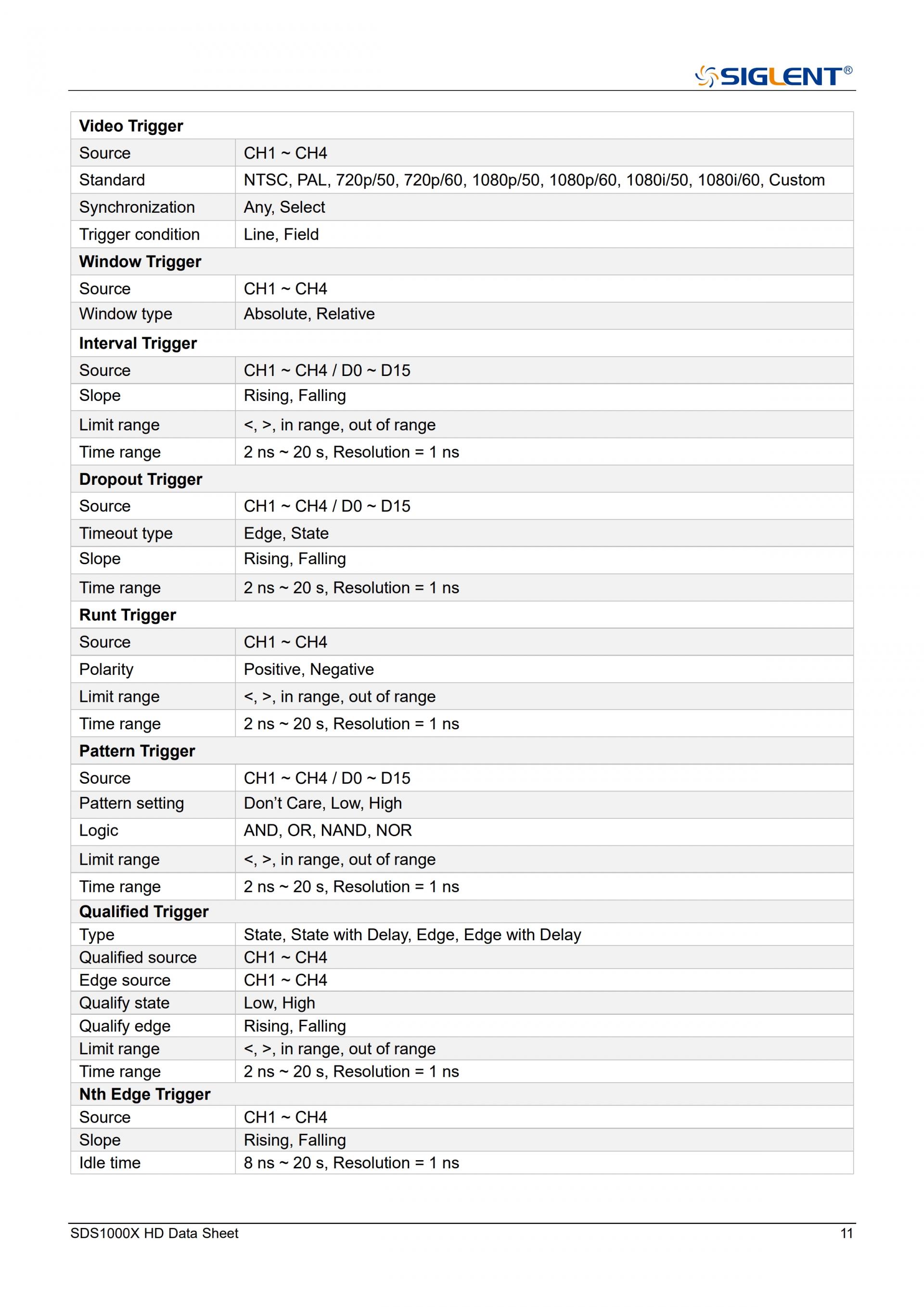

- 지능형 트리거: 에지, 기울기, 펄스 폭, 윈도우, 런트, 간격, 드롭아웃, 패턴, 비디오(HDTV 지원), 적격, N번째 에지, 지연, 설정/보류 시간.

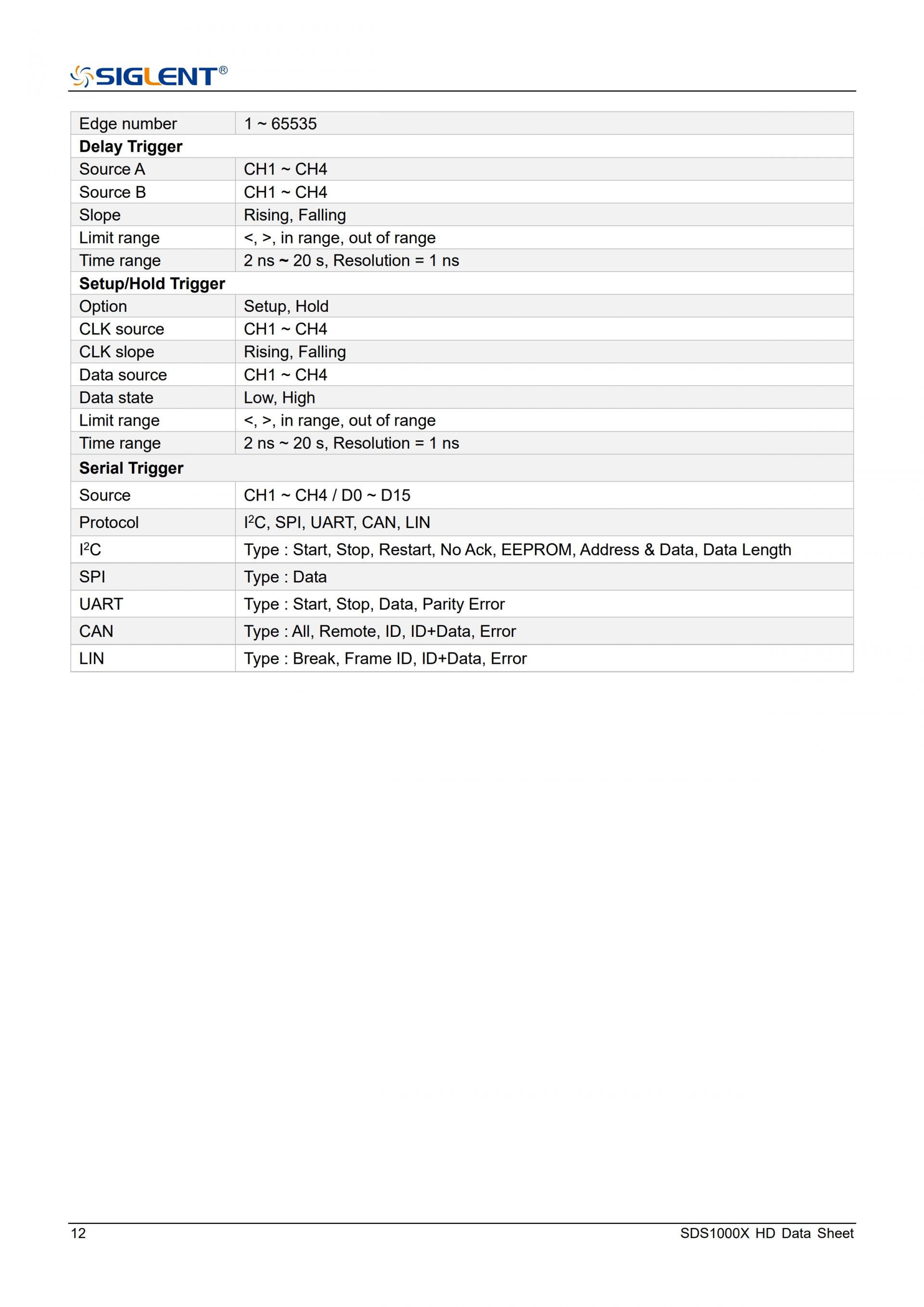

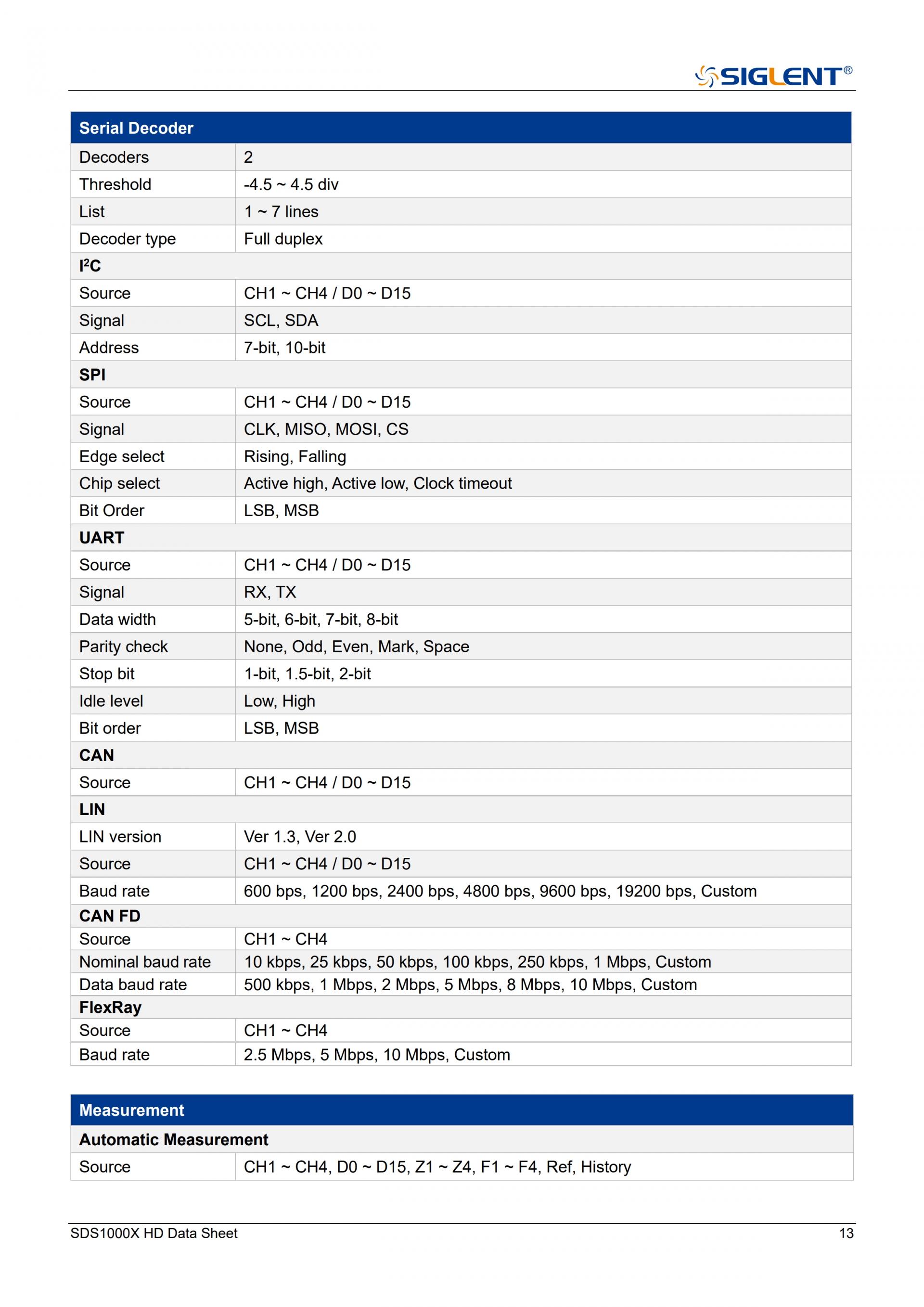

- 직렬 버스 트리거링 및 디코더, 프로토콜 I2C , SPI, UART, CAN, LIN, CAN FD(디코딩만 해당), FlexRay(디코딩만 해당) 지원
- 사용자가 설정한 트리거 조건에 따라 최대 레코드 길이를 여러 세그먼트(최대 80,000개)로 분할하는 세그먼트 수집(시퀀스) 모드, 세그먼트 간에 매우 짧은 데드타임을 두어 적격 이벤트를 캡처합니다.

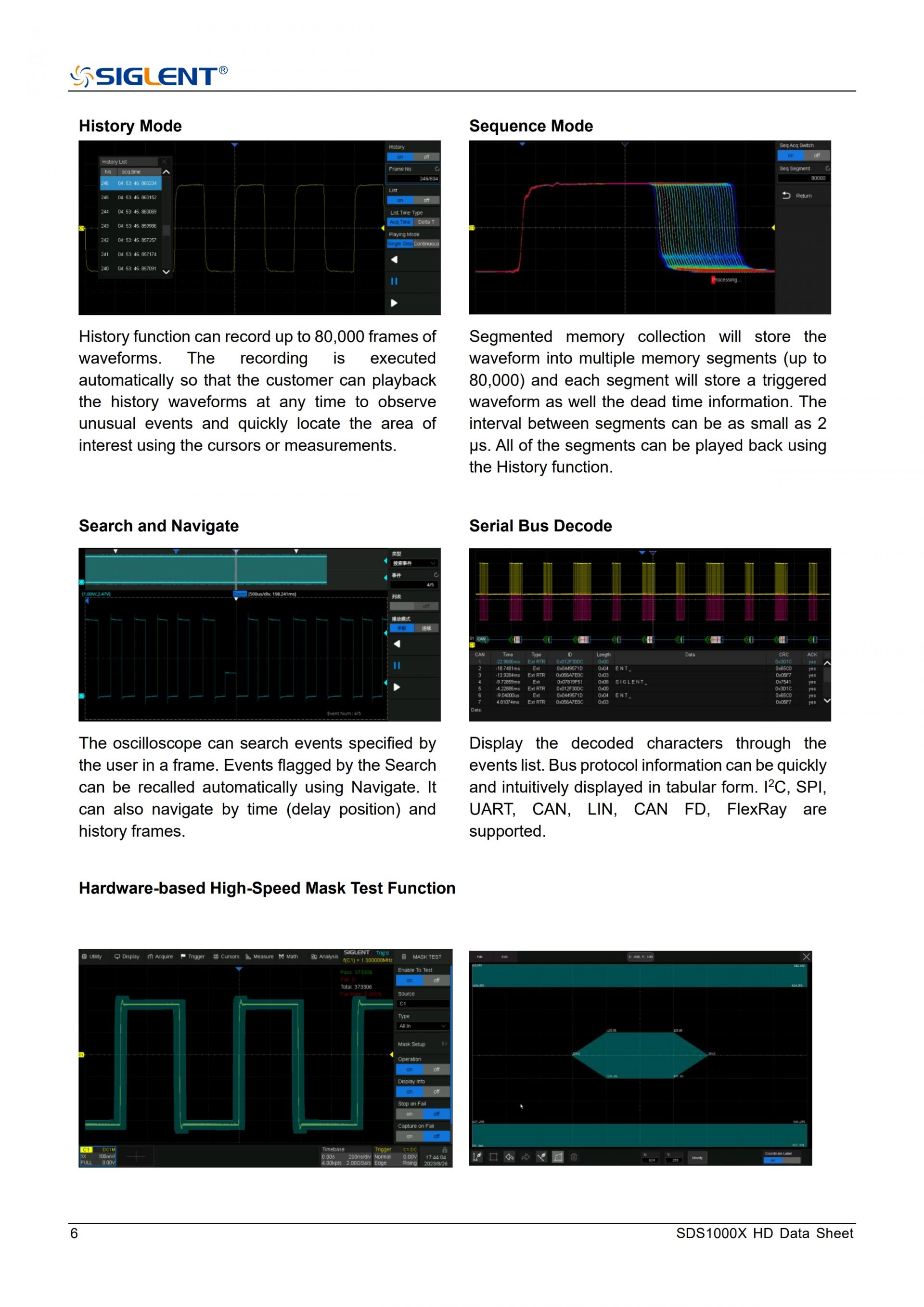

- 히스토리 파형 기록(History) 기능, 최대 기록 파형 길이는 80,000프레임입니다.

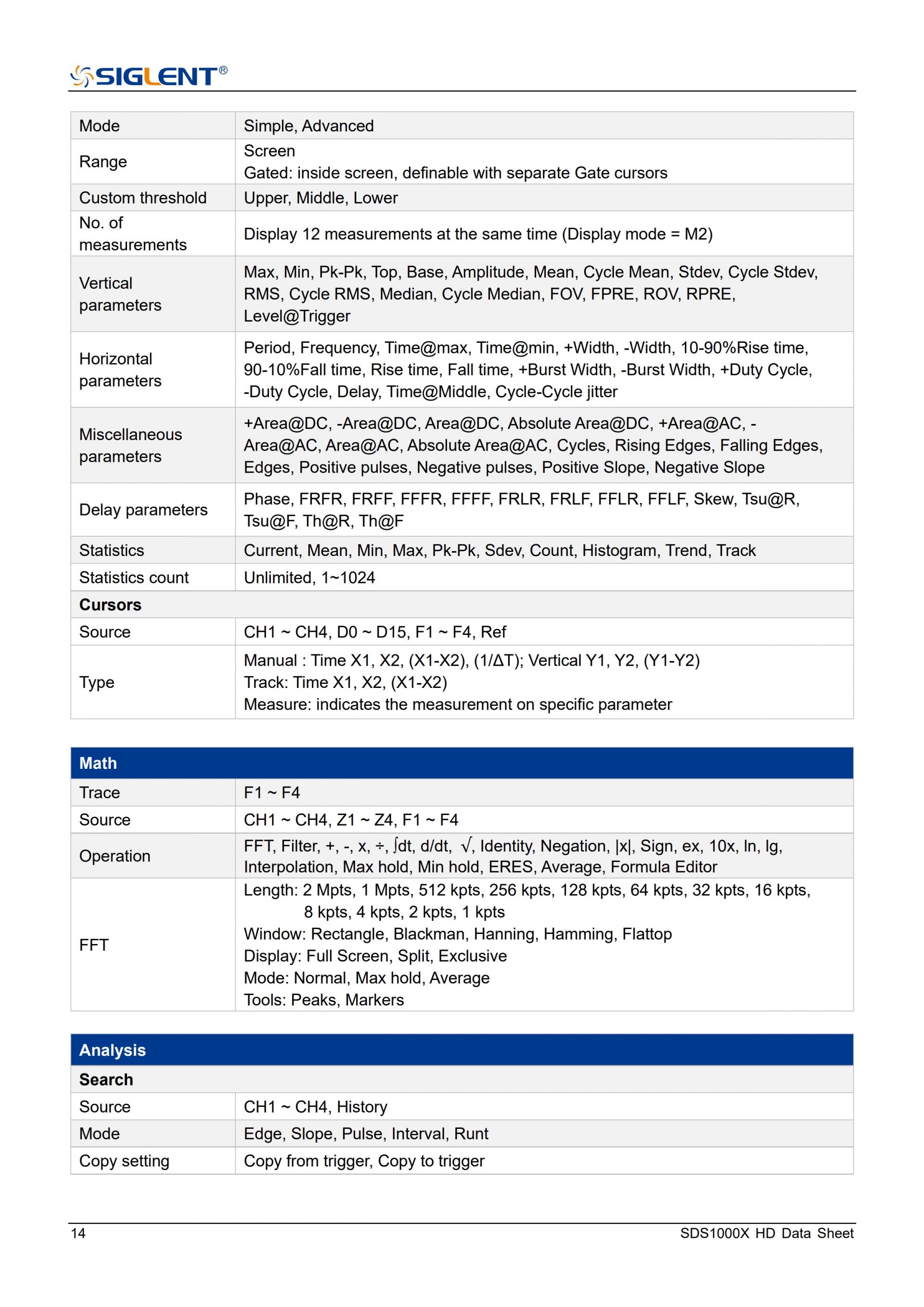

- 50개 이상의 매개변수에 대한 자동 측정, 히스토그램, 추적, 추세, 게이팅 측정 및 수학, 기록 및 참조에 대한 측정을 통한 통계 지원
- 4개의 수학 추적(2Mpts FFT, 덧셈, 뺄셈, 곱셈, 나눗셈, 적분, 미분, 제곱근 등), 수식 편집기 지원

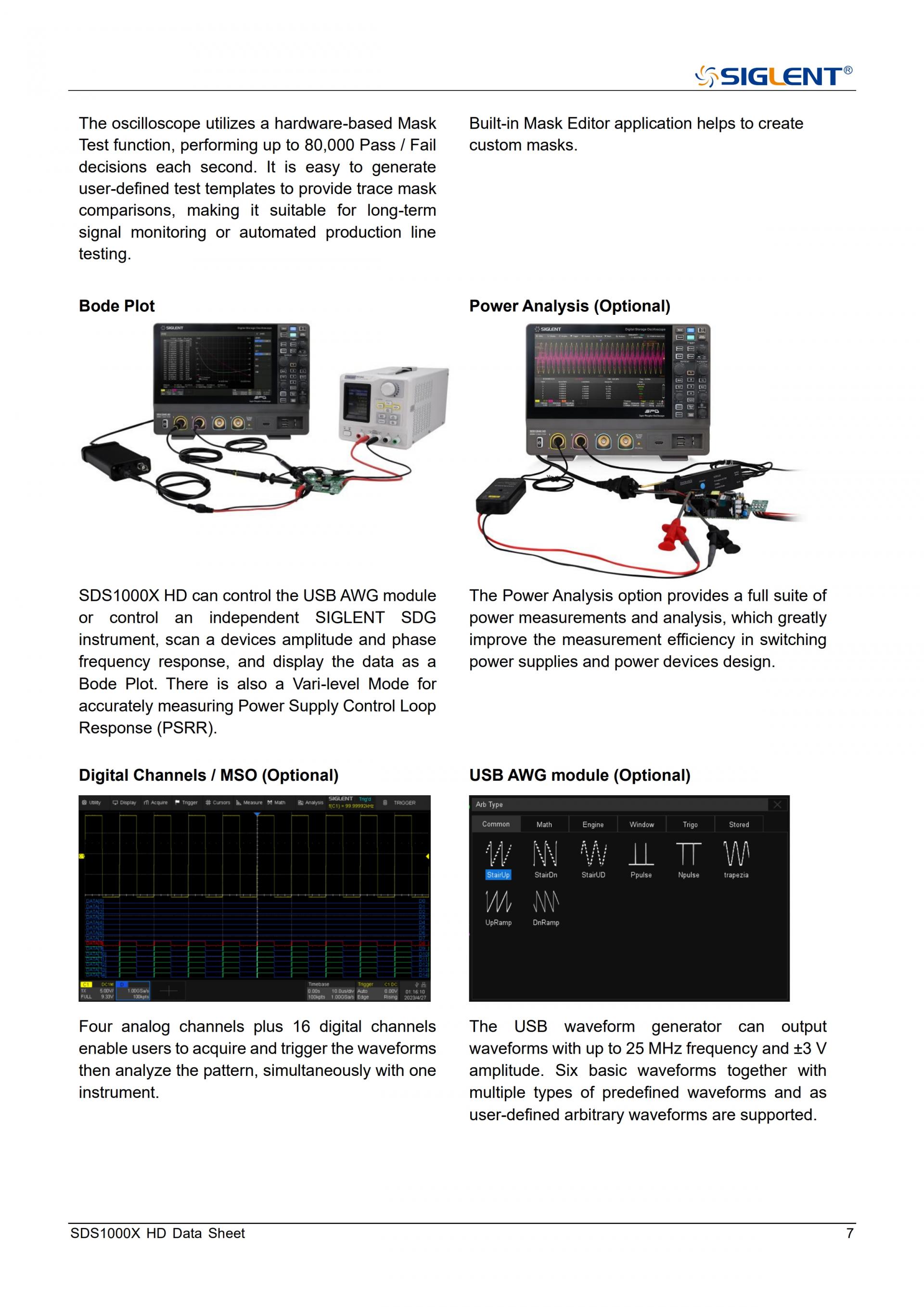

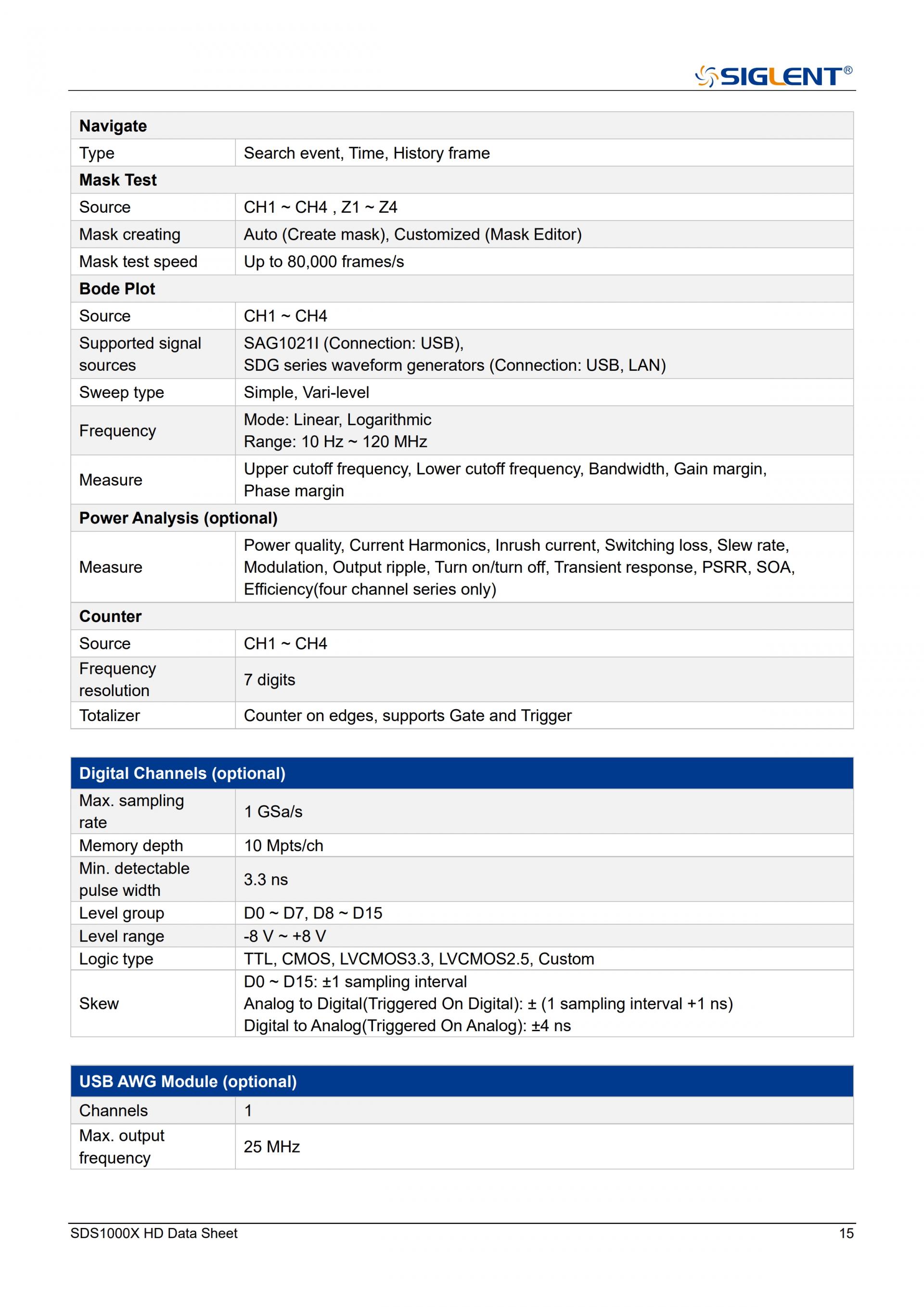

- 검색, 탐색, 카운터, 보드 플롯, 전력 분석 등 풍부한 데이터 분석 기능
- 사용자 정의 마스크를 생성하기 위한 마스크 편집기 도구가 포함된 고속 하드웨어 기반 마스크 테스트 기능
- 16개 디지털 채널

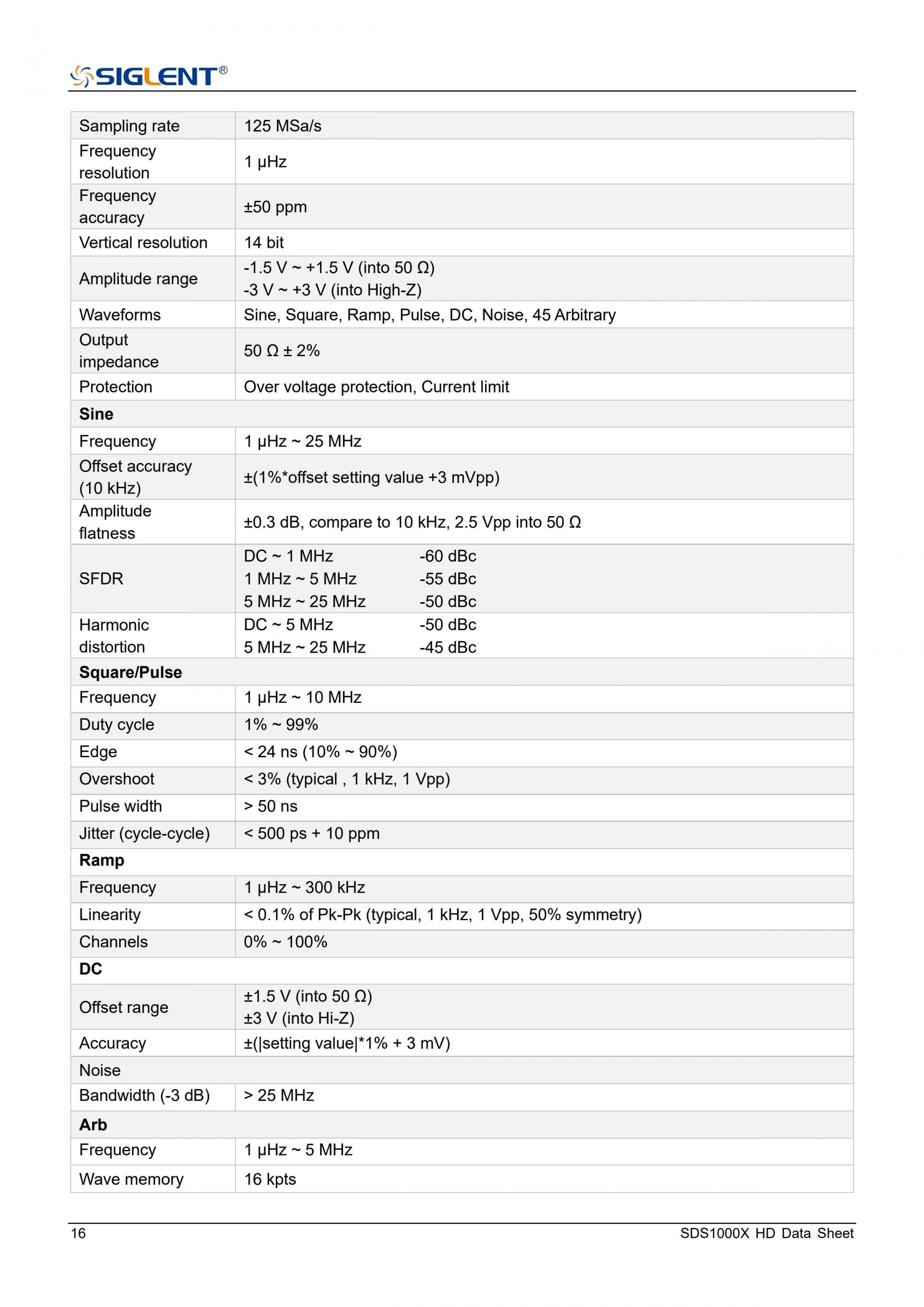

- 25MHz 파형 발생기(옵션)
- 1024 * 600 해상도의 대형 10.1인치 TFT-LCD 디스플레이; 정전식 터치스크린은 멀티터치 제스처를 지원합니다.

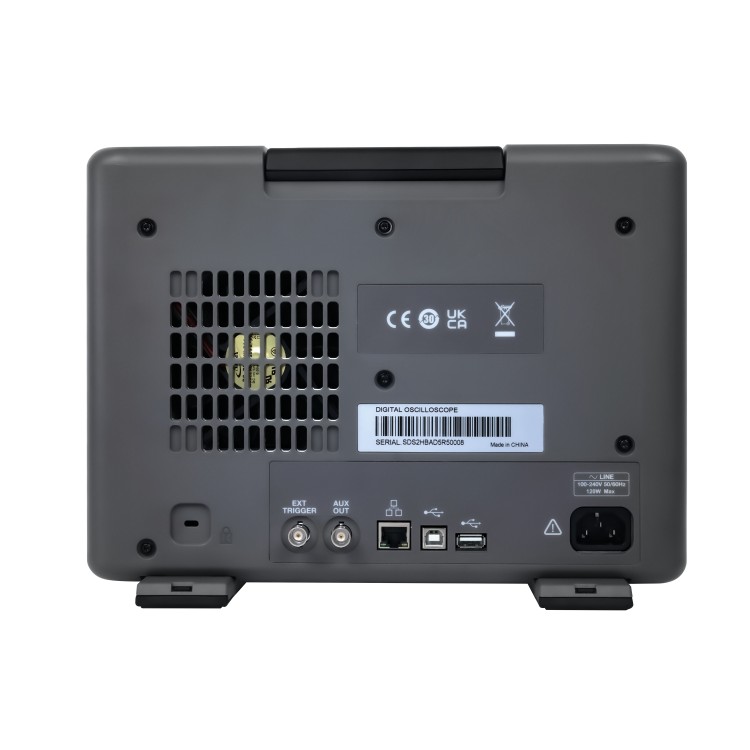

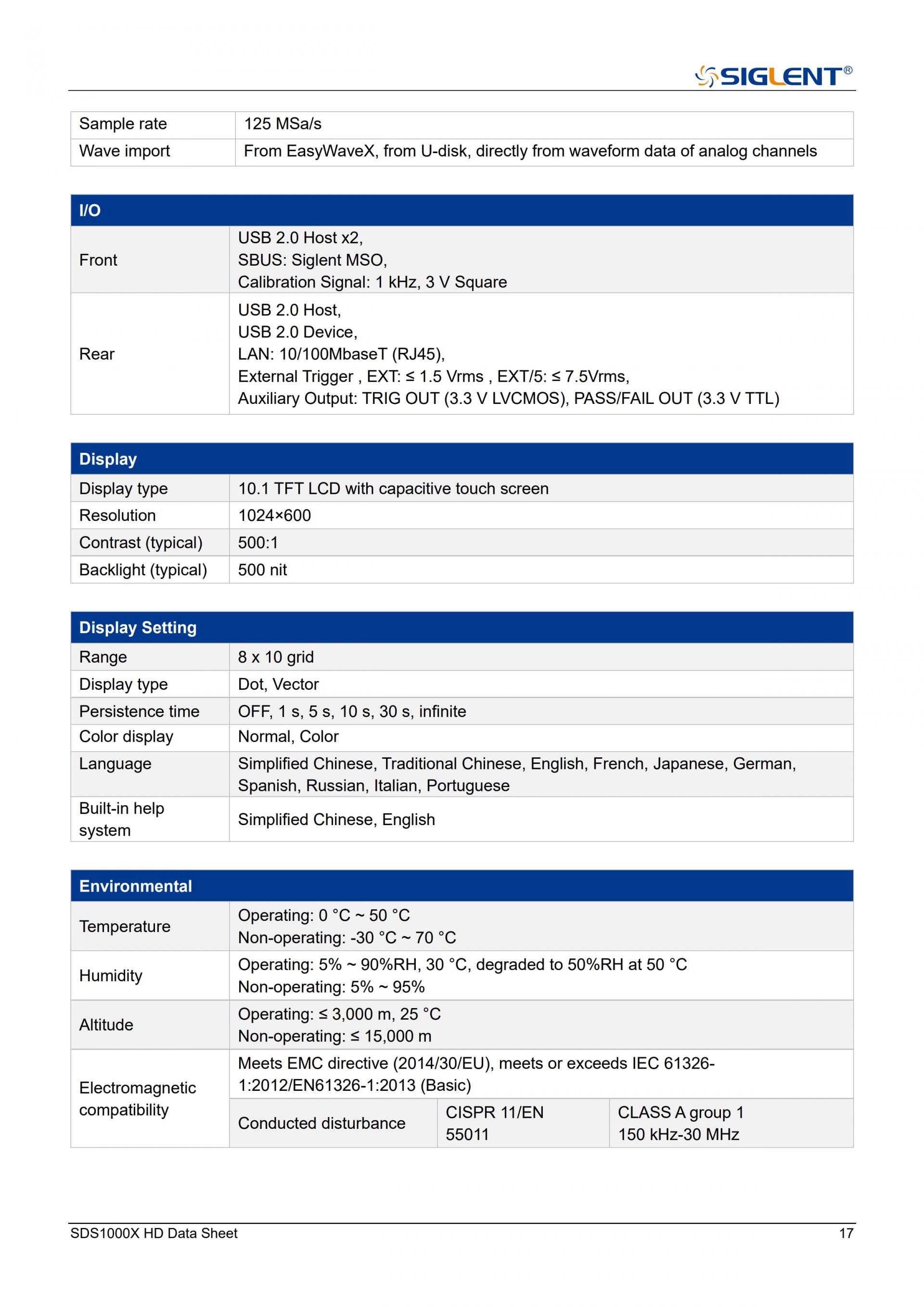

- 인터페이스에는 다음이 포함됩니다: USB 호스트, USB 장치(USBTMC), LAN(VXI-11/Telnet/소켓), 통과/실패, 트리거 아웃
- 내장된 웹 서버는 웹 브라우저를 사용하여 LAN 포트를 통한 원격 제어를 지원합니다. SCPI 원격 제어 명령을 지원하며, 외부 마우스 및 키보드도 지원합니다.

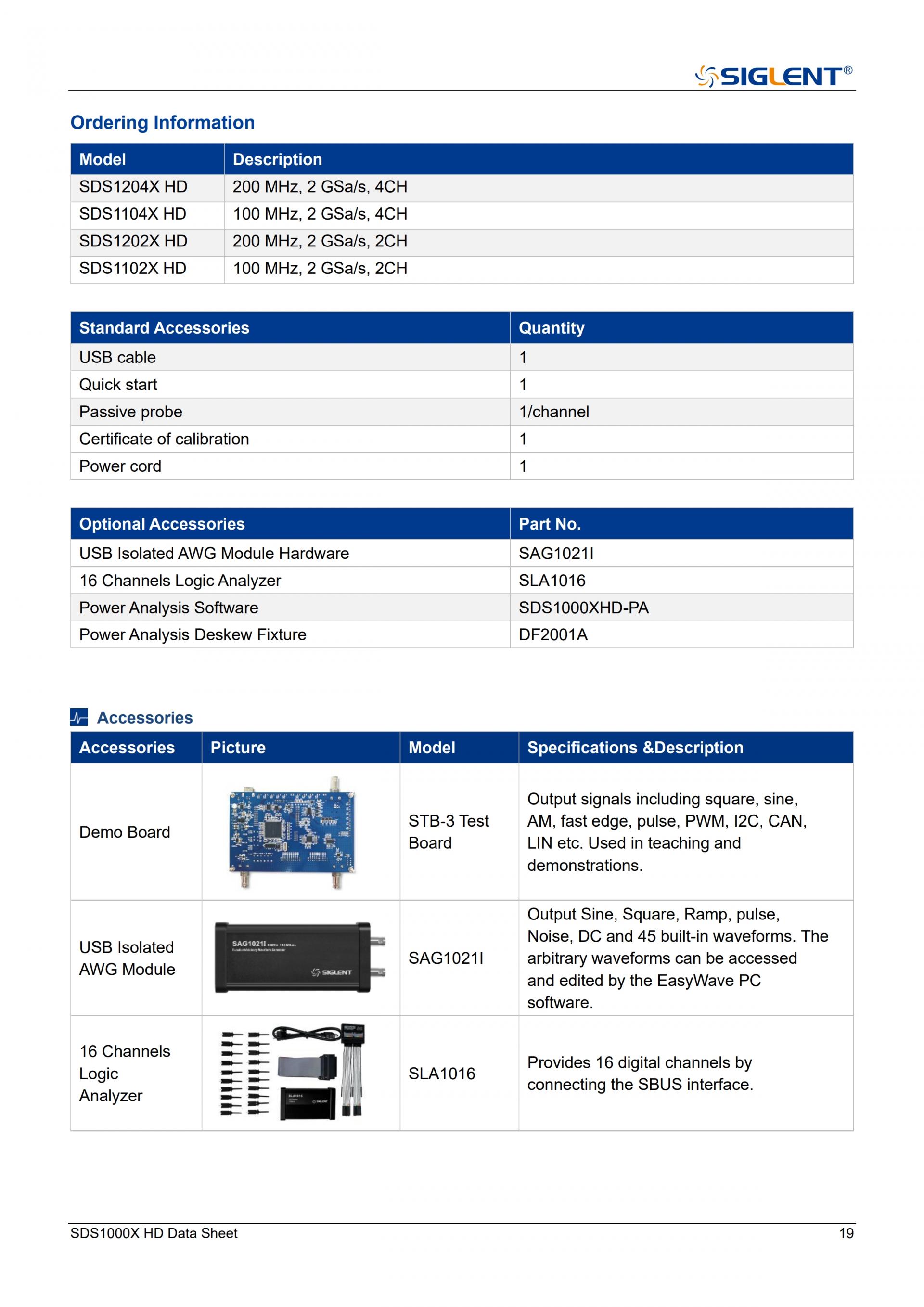

SDS1000X HD SDS1000X HD SIGLENT SIGLENT SDS1000X HD SDS1000X HD 시글런트 시글런트 SDS1000X HD SDS1104X HD SDS1102X HD SDS1204X HD SDS1202X HD
