SIGLENT SDS3000X HD 디지털 스토리지 오실로스코프
가격문의(상세정보 참조)

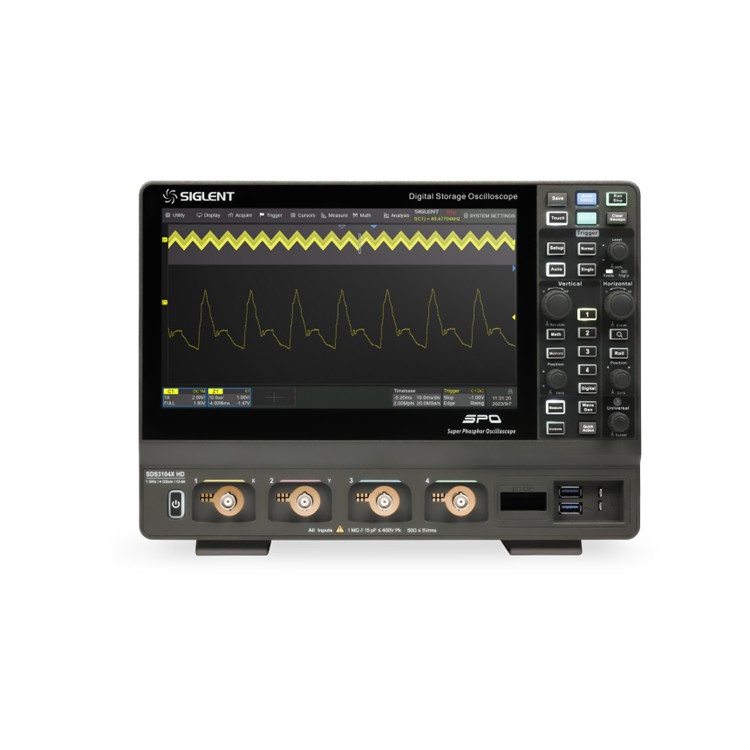

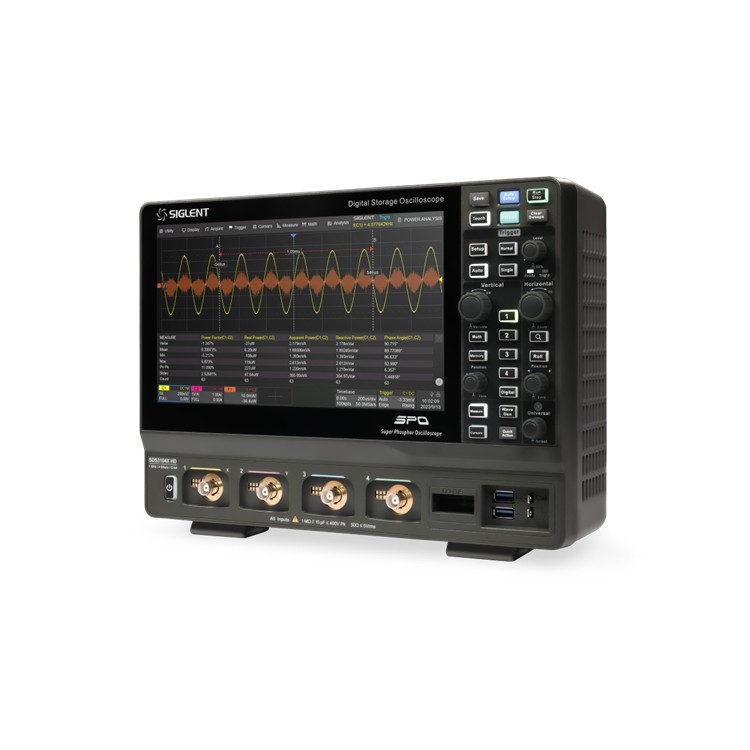

SIGLENT SDS3000X HD 디지털 스토리지 오실로스코프
SIGLENT SDS3000X HD Digital Storage Oscilloscope

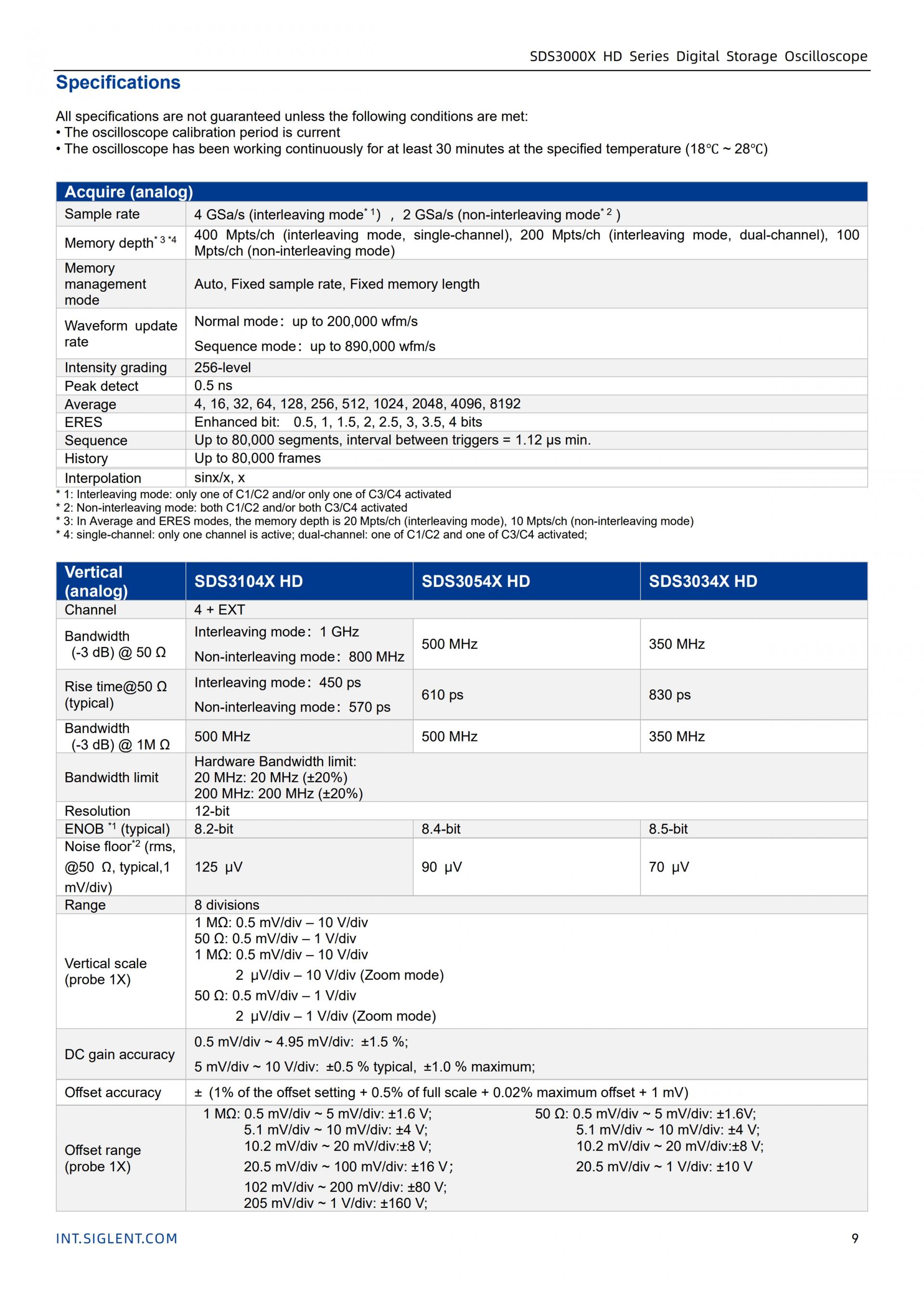

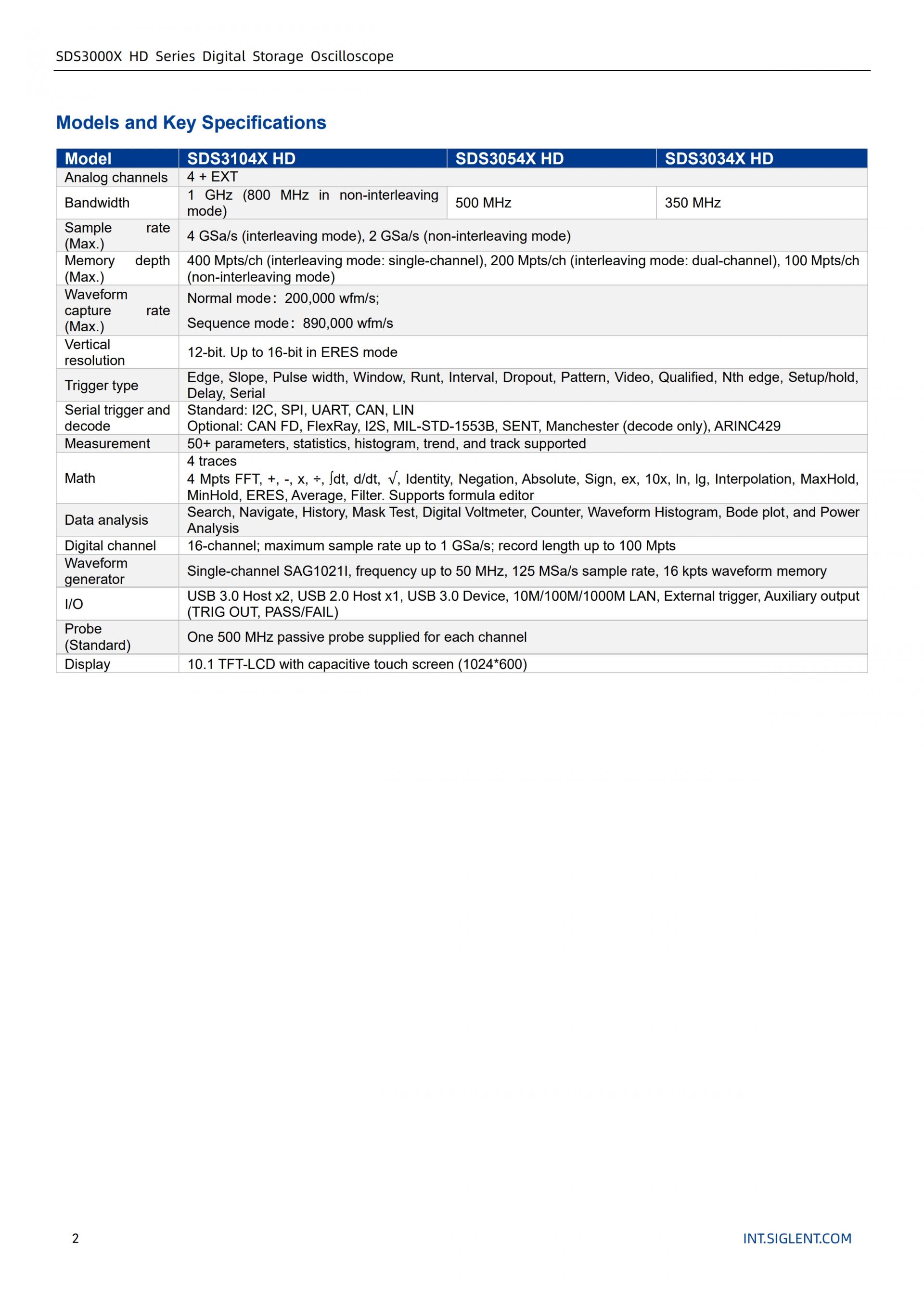

- 350MHz, 500MHz, 1GHz 모델
- 12비트 고해상도
- 최대 4 GSa/s의 샘플링 속도
- 최대 400Mpts의 메모리 깊이
- 최대 890,000 wfm/s의 파형 캡처 속도(시퀀스 모드)
- 1GHz 전체 대역폭에서 노이즈 플로어는 125μVrms만큼 낮습니다.
클릭 하시면 이동합니다.
시글런트 ・ SIGLENT
SDS3000X HD
디지털 스토리지 오실로스코프
SDS3000X HD Digital Storage Oscilloscope
제품 개요

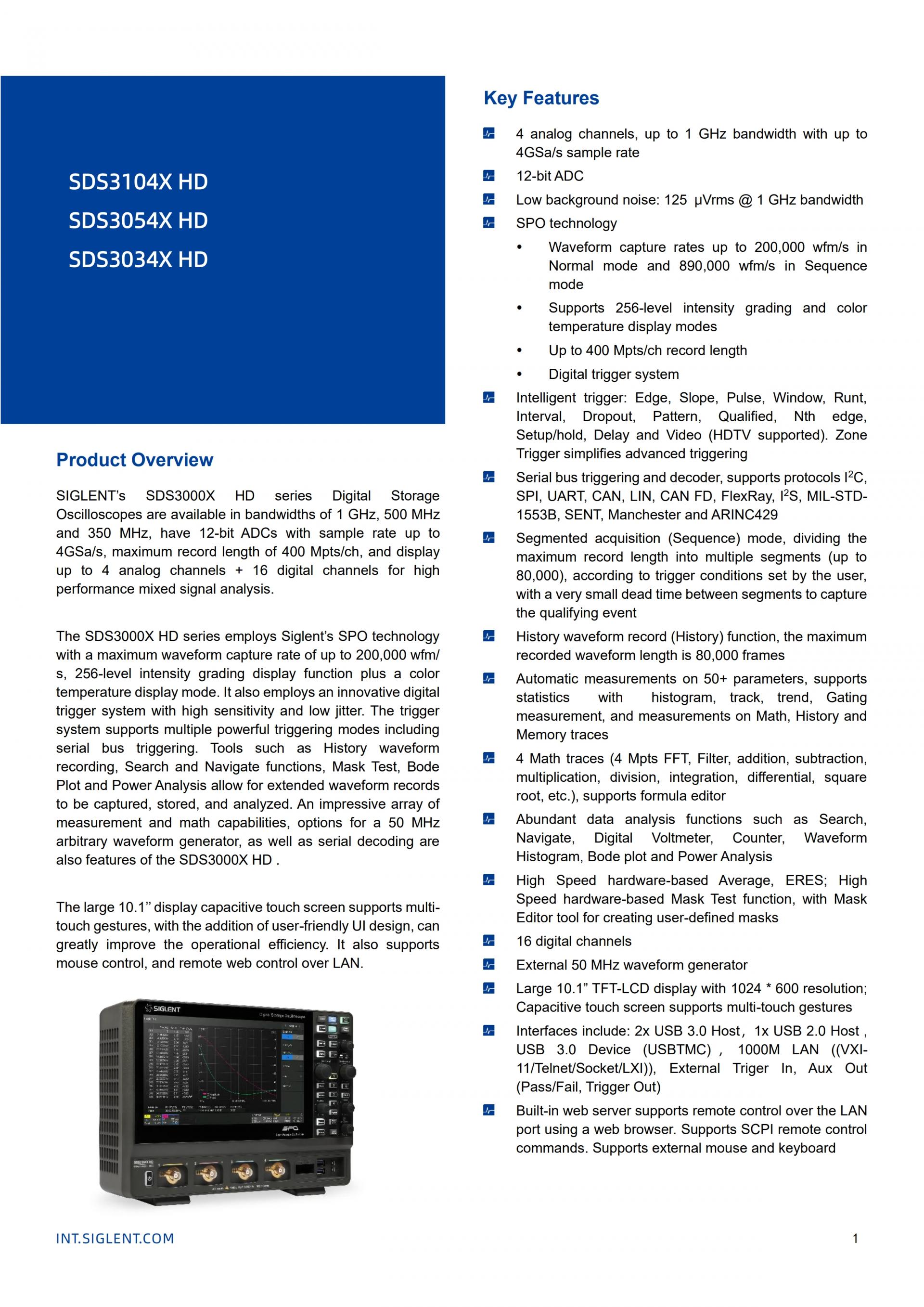

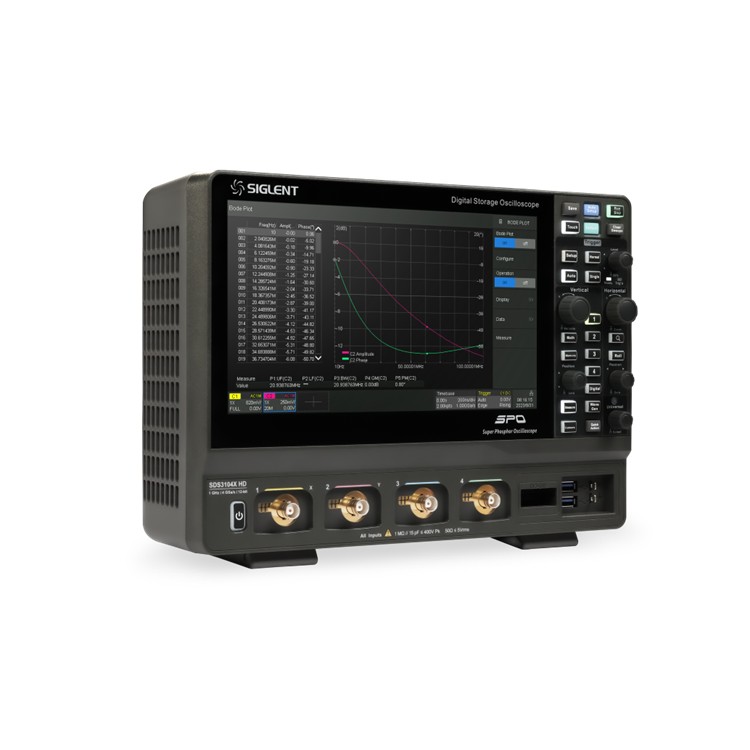

SIGLENT의 SDS3000X HD 시리즈 디지털 스토리지 오실로스코프는 1GHz, 500MHz, 350MHz 대역폭으로 제공되며, 최대 4GSa/s의 샘플링 속도를 갖춘 12비트 ADC와 최대 400Mpts/ch의 레코드 길이를 갖추고 있으며, 최대 4개의 아날로그 채널과 16개의 디지털 채널을 표시하여 고성능 혼합 신호 분석을 제공합니다.
SDS3000X HD 시리즈는 Siglent의 SPO 기술을 채택하여 최대 200,000 wfm/s의 파형 캡처 속도, 256단계 강도 등급 표시 기능, 그리고 색온도 표시 모드를 제공합니다. 또한, 높은 감도와 낮은 지터를 갖춘 혁신적인 디지털 트리거 시스템을 사용합니다. 이 트리거 시스템은 직렬 버스 트리거링을 포함한 여러 강력한 트리거 모드를 지원합니다. 히스토리 파형 기록, 검색 및 탐색 기능, 마스크 테스트, 보드 플롯, 전력 분석 등의 도구를 사용하여 확장된 파형 기록을 캡처, 저장 및 분석할 수 있습니다. SDS3000X HD는 다양한 측정 및 연산 기능, 50MHz 임의 파형 발생기 옵션, 그리고 직렬 디코딩 기능도 제공합니다.
10.1인치 대형 정전식 터치스크린은 멀티터치 제스처를 지원하고, 사용자 친화적인 UI 디자인을 통해 운영 효율성을 크게 향상시킵니다. 또한 마우스 제어와 LAN을 통한 원격 웹 제어도 지원합니다.
주요 특징
- 4개의 아날로그 채널, 최대 1GHz 대역폭, 최대 4GSa/s 샘플 속도
- 12비트 ADC
- 낮은 배경 잡음: 1GHz 대역폭에서 125μVrms
- SPO 기술

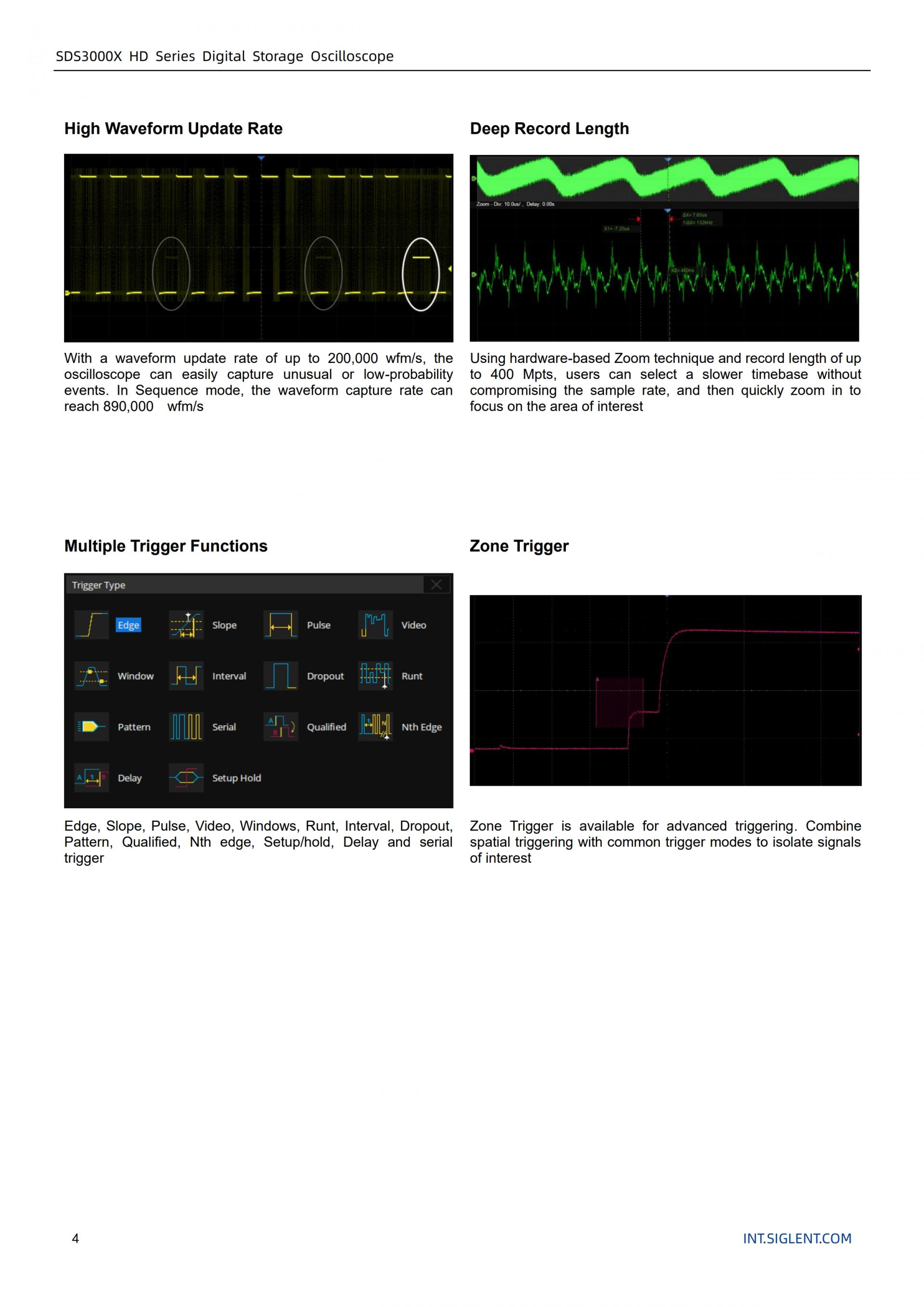

- 일반 모드에서는 최대 200,000wfm/s, 시퀀스 모드에서는 최대 890,000wfm/s의 파형 캡처 속도
- 256단계 강도 등급 및 색온도 표시 모드 지원
- 최대 400Mpts/ch 기록 길이
- 디지털 트리거 시스템

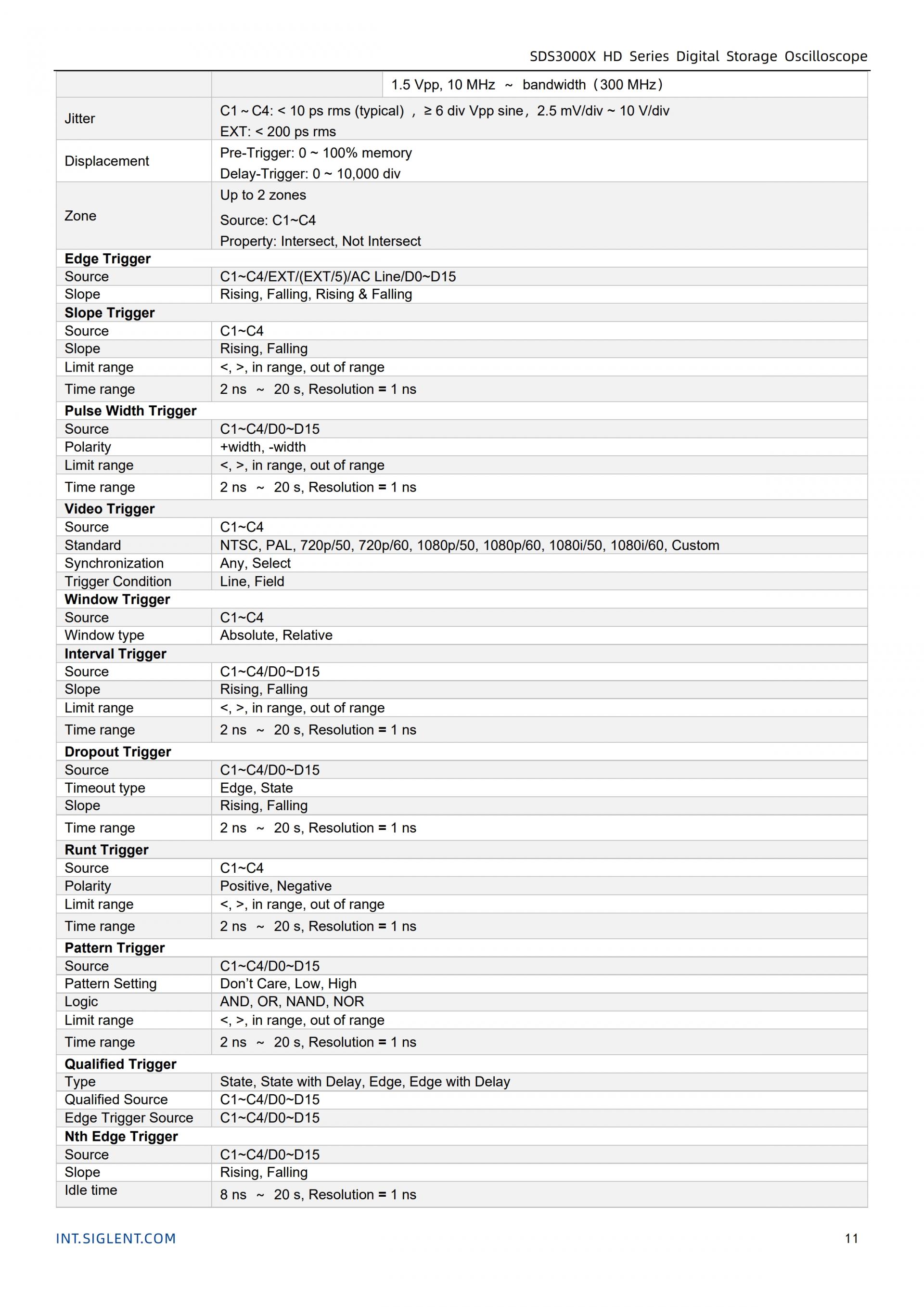

- 지능형 트리거: 에지, 슬로프, 펄스, 윈도우, 런트, 인터벌, 드롭아웃, 패턴, 한정, N번째 에지, 셋업/홀드, 지연 및 비디오(HDTV 지원). 존 트리거는 고급 트리거를 간소화합니다.

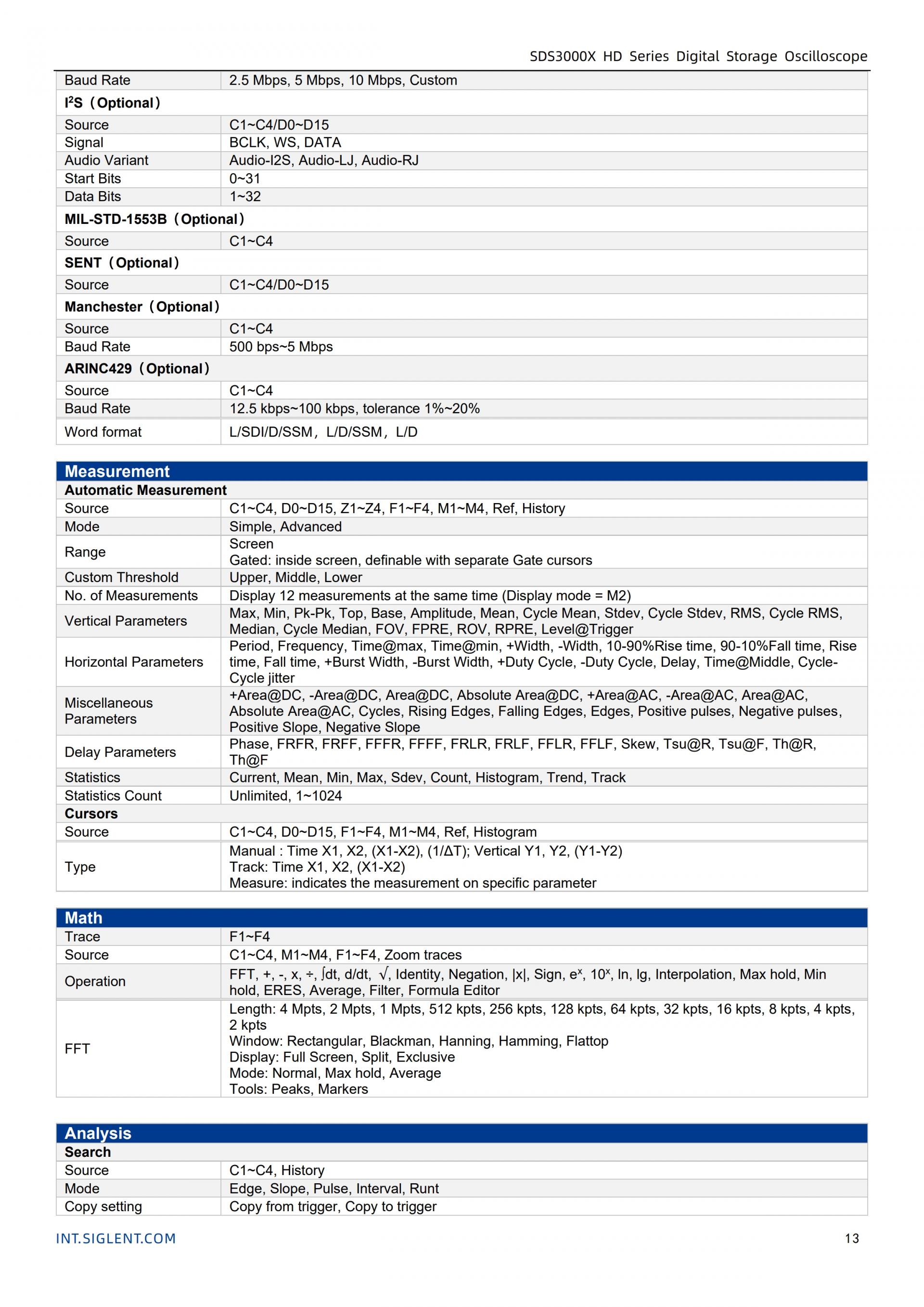

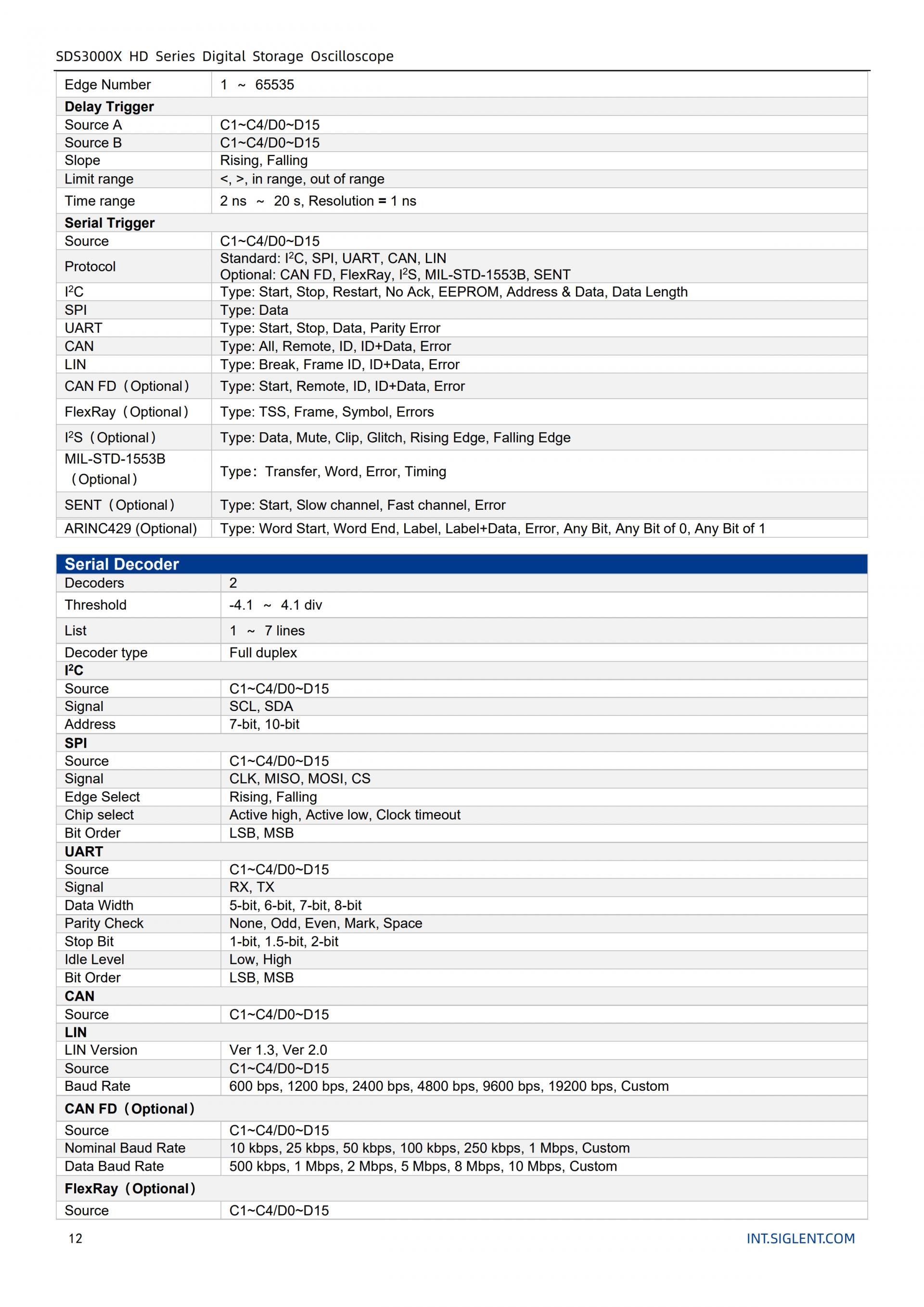

- 직렬 버스 트리거링 및 디코더는 I2C , SPI, UART, CAN, LIN, CAN FD, FlexRay, I2S , MIL-STD-1553B, SENT, Manchester 및 ARINC429 프로토콜을 지원합니다.

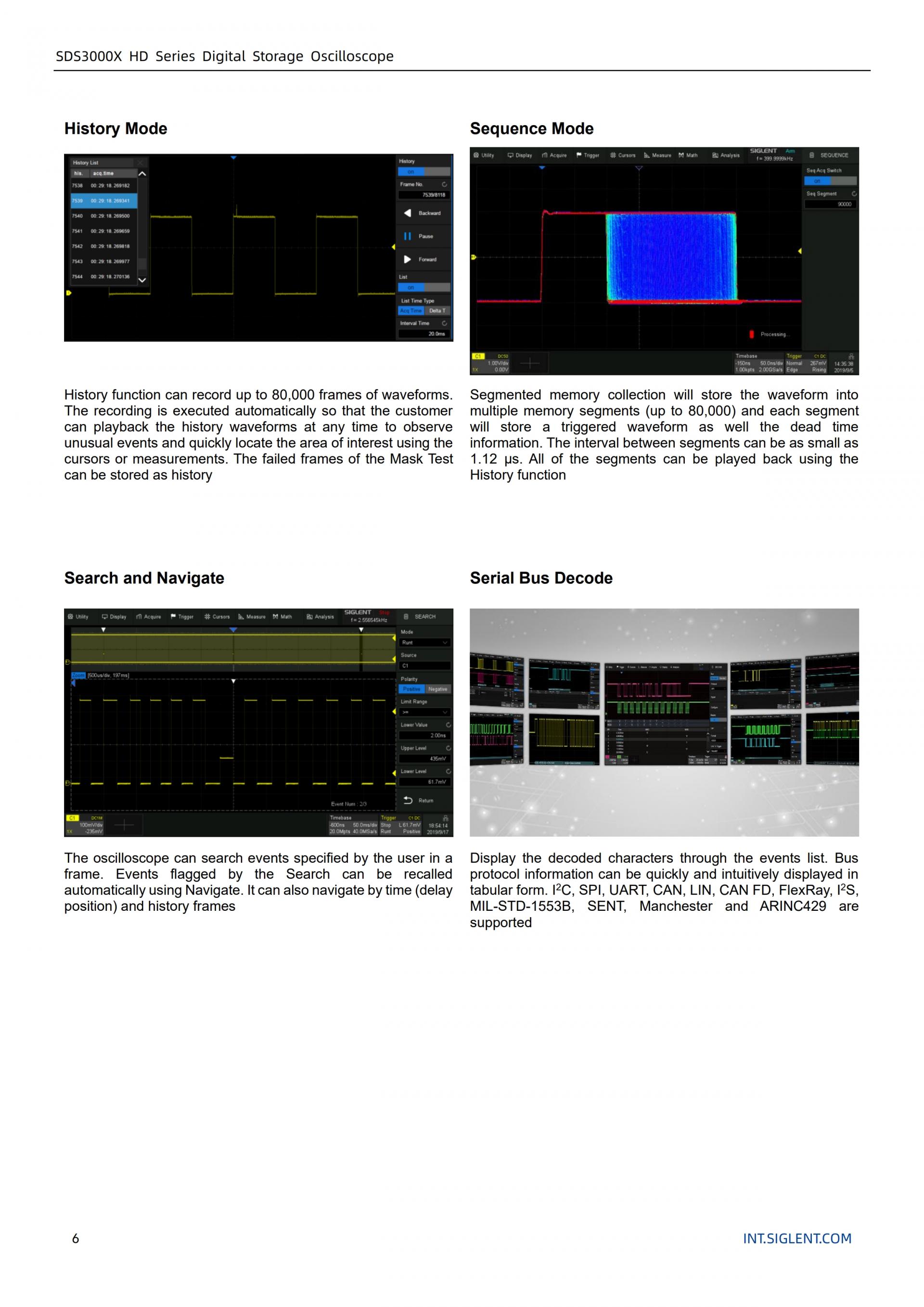

- 사용자가 설정한 트리거 조건에 따라 최대 레코드 길이를 여러 세그먼트(최대 80,000개)로 분할하는 세그먼트 수집(시퀀스) 모드, 세그먼트 간에 매우 짧은 데드타임을 두어 적격 이벤트를 캡처합니다.
- 히스토리 파형 기록(History) 기능, 최대 기록 파형 길이는 80,000프레임입니다.
- 50개 이상의 매개변수에 대한 자동 측정, 히스토그램, 추적, 추세, 게이팅 측정 및 수학, 기록 및 메모리 추적에 대한 측정을 통한 통계 지원

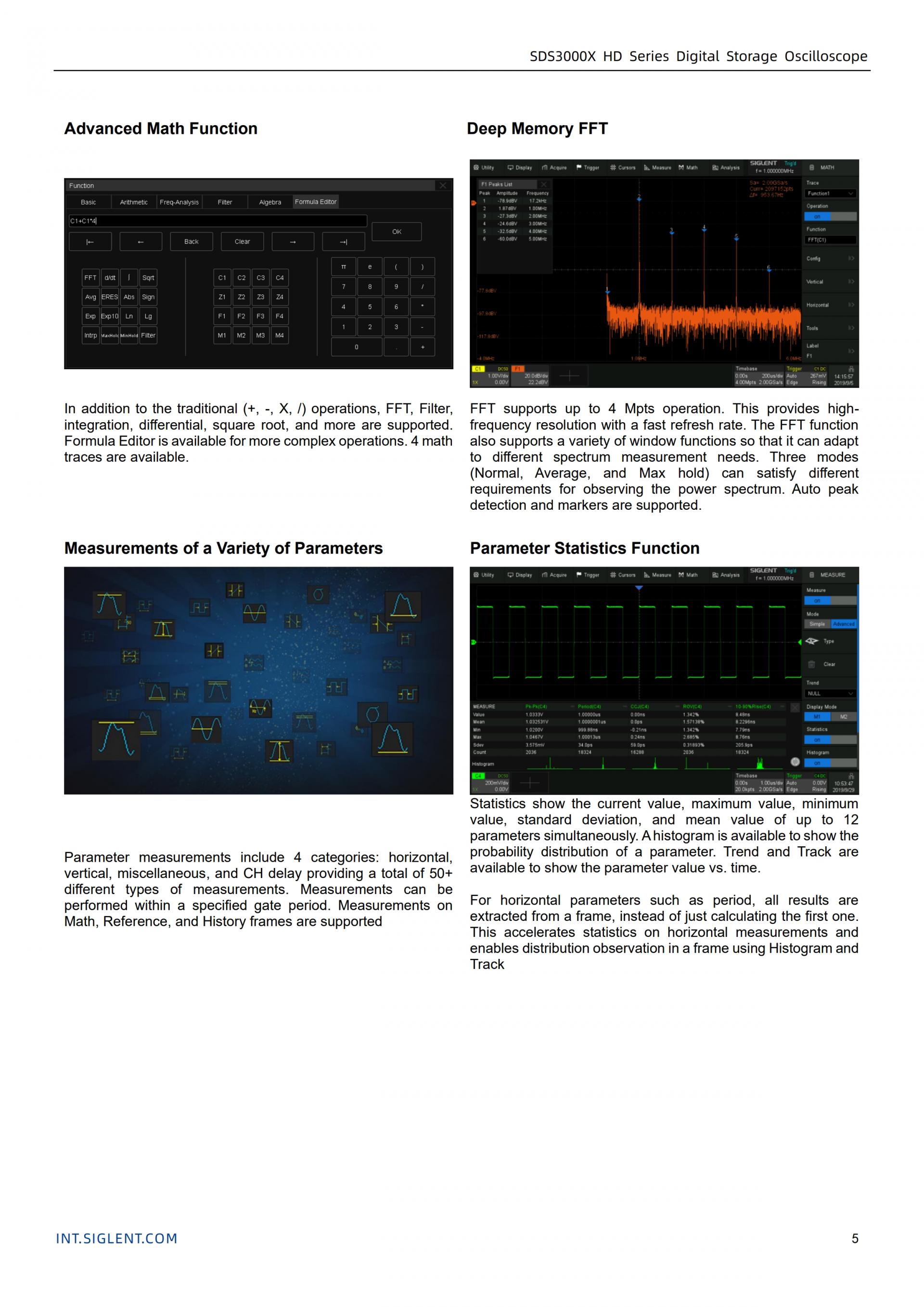

- 4개의 수학 추적(4Mpts FFT, 필터, 덧셈, 뺄셈, 곱셈, 나눗셈, 적분, 미분, 제곱근 등), 수식 편집기 지원

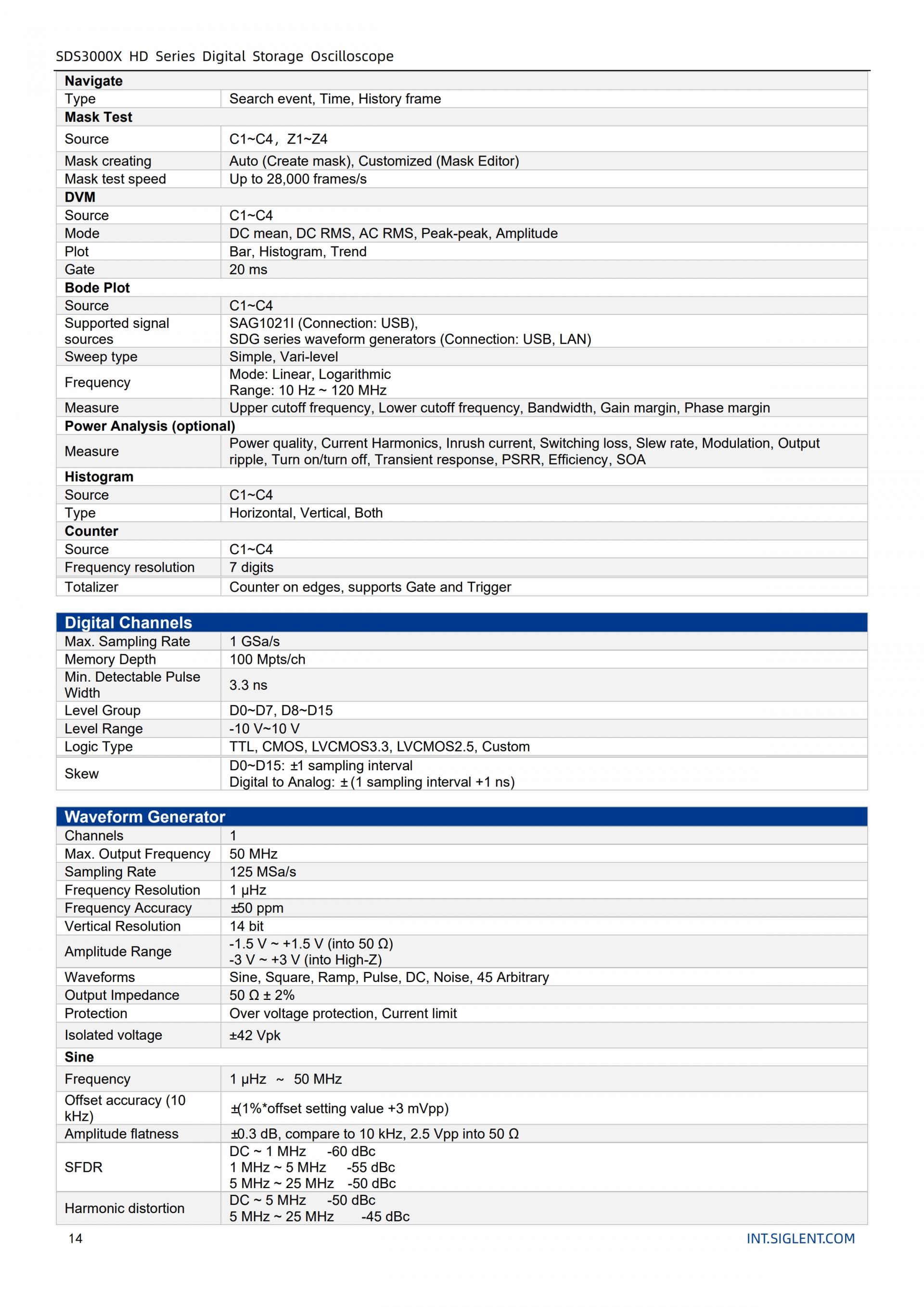

- 검색, 탐색, 디지털 전압계, 카운터, 파형 히스토그램, 보드 플롯 및 전력 분석과 같은 풍부한 데이터 분석 기능

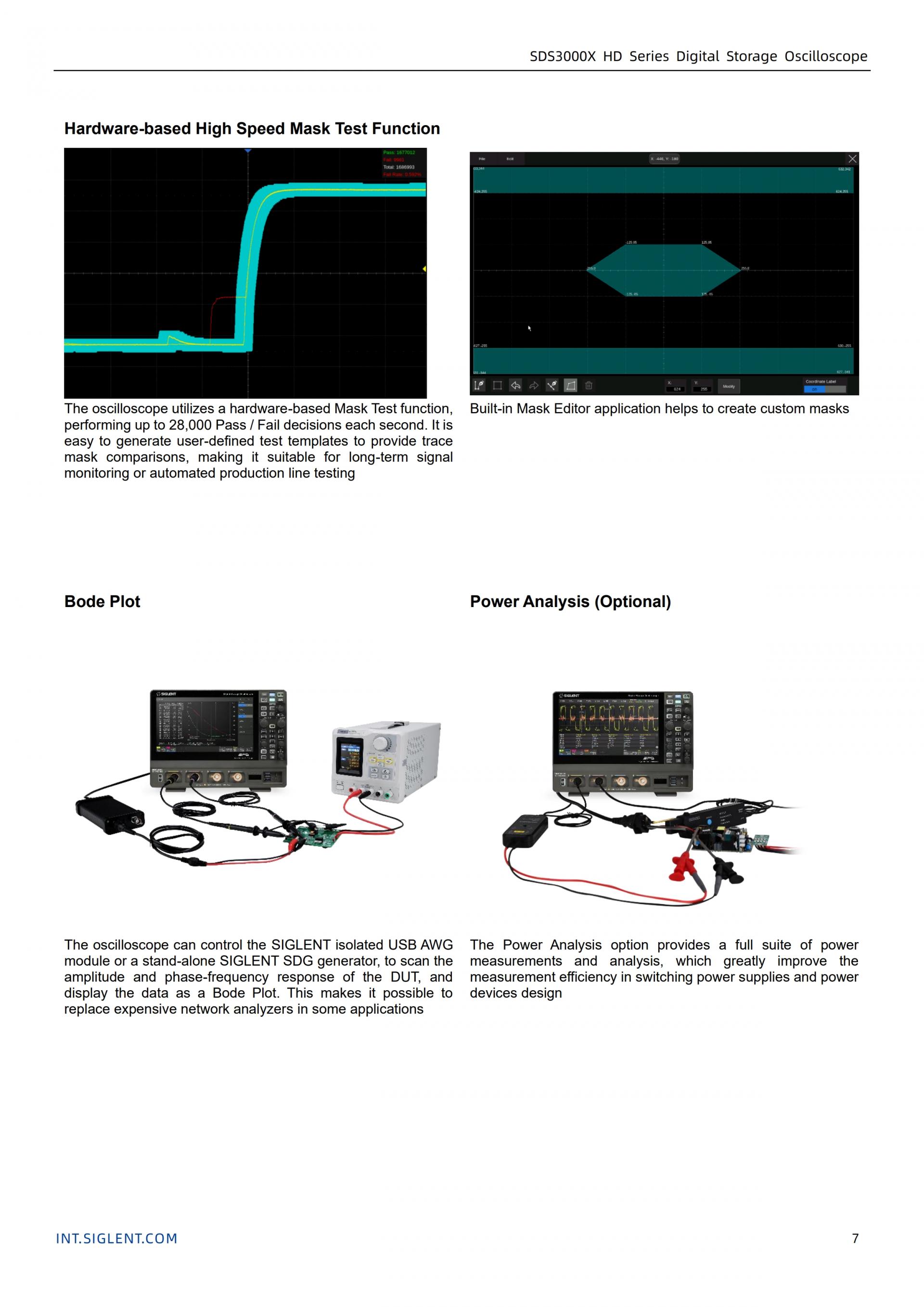

- 고속 하드웨어 기반 평균, ERES; 사용자 정의 마스크를 생성하기 위한 마스크 편집기 도구가 포함된 고속 하드웨어 기반 마스크 테스트 기능

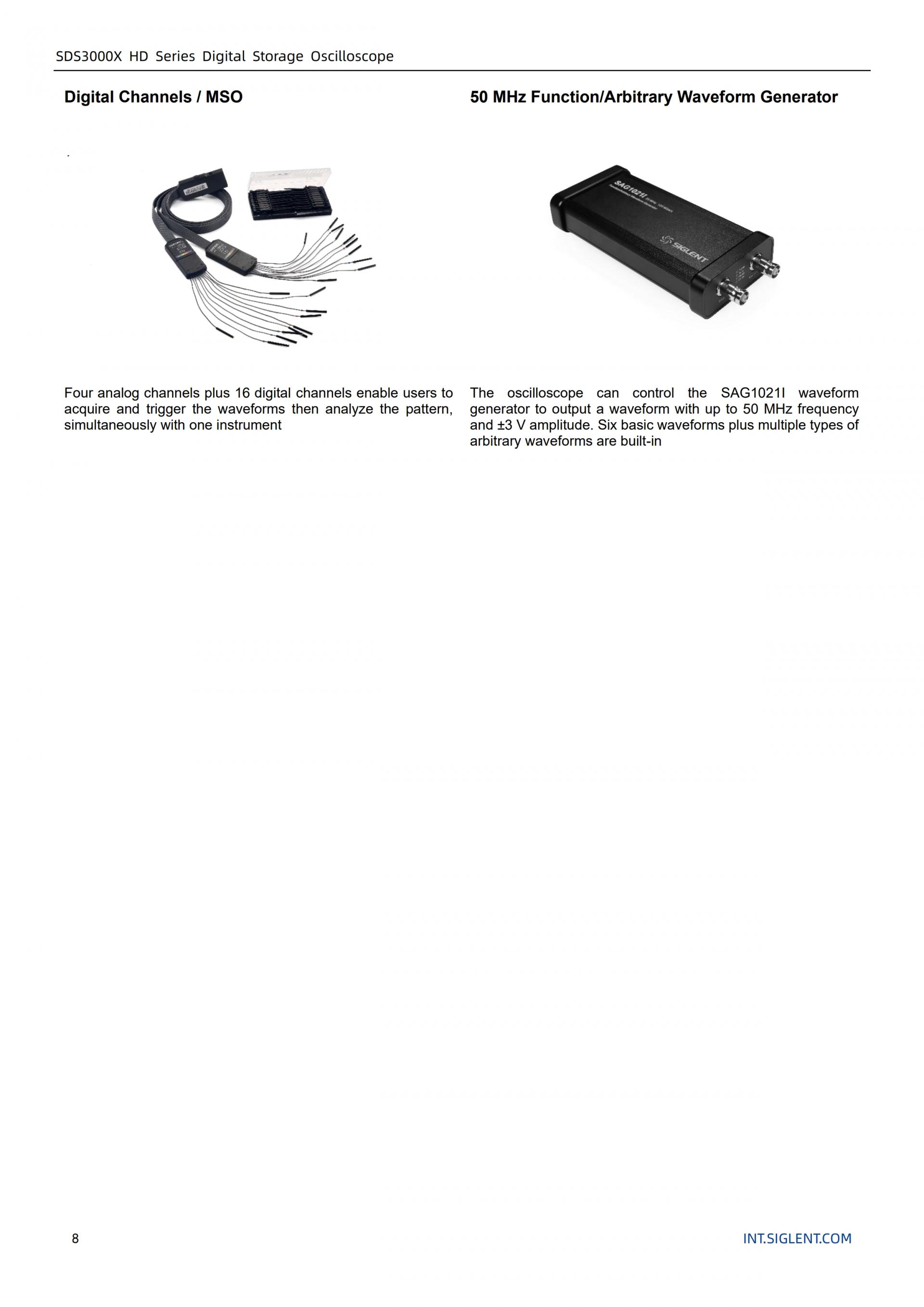

- 16개 디지털 채널

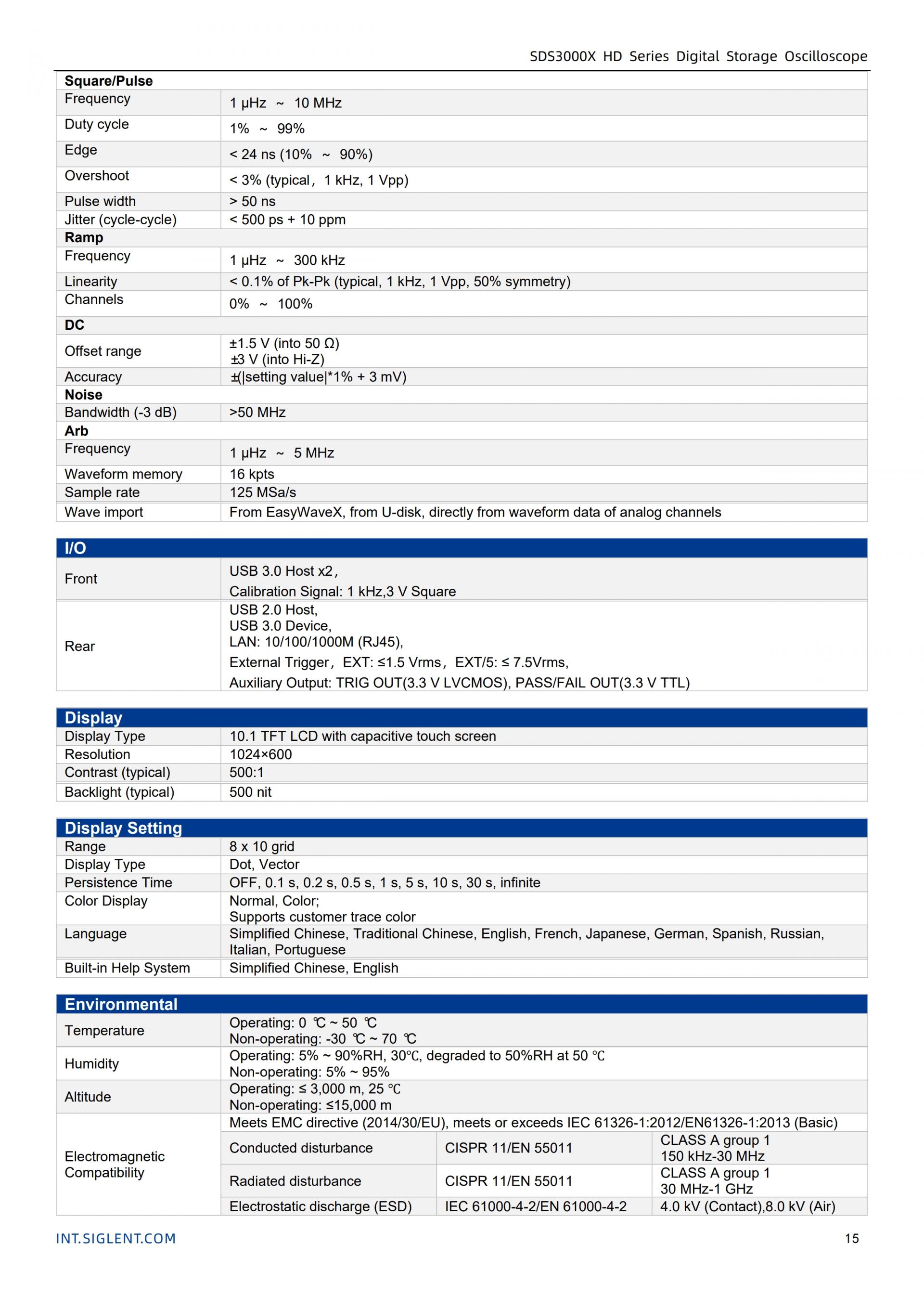

- 외부 50MHz 파형 발생기(옵션)
- 1024 * 600 해상도의 대형 10.1인치 TFT-LCD 디스플레이; 정전식 터치스크린은 멀티터치 제스처를 지원합니다.

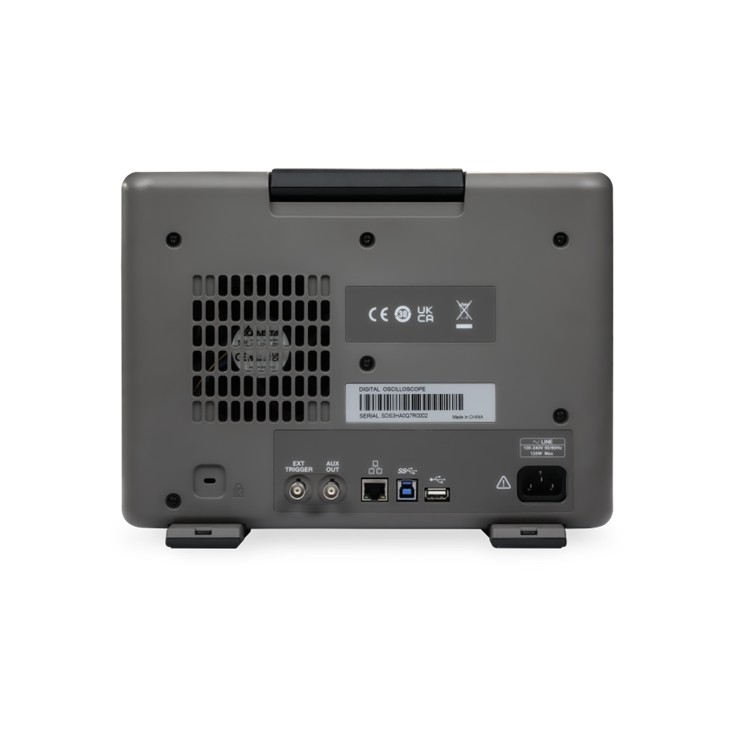

- 인터페이스에는 다음이 포함됩니다: 2x USB 3.0 호스트, 1x USB 2.0 호스트, USB 3.0 장치(USBTMC), 1000M LAN((VXI-11/Telnet/Socket/LXI)), 외부 트리거 입력, 보조 출력(통과/실패, 트리거 출력)
- 내장된 웹 서버는 웹 브라우저를 사용하여 LAN 포트를 통한 원격 제어를 지원합니다. SCPI 원격 제어 명령을 지원하며, 외부 마우스 및 키보드도 지원합니다.
SDS3000X HD SDS3000X HDSIGLENT SIGLENT SDS3000X HD SDS3000X HD 시글런트 시글런트 SDS3000X HD SDS3104X HD SDS3054X HD SDS3034X HD
