SIGLENT SDS5000X 슈퍼 포스퍼 오실로스코프
가격문의(상세정보 참조)

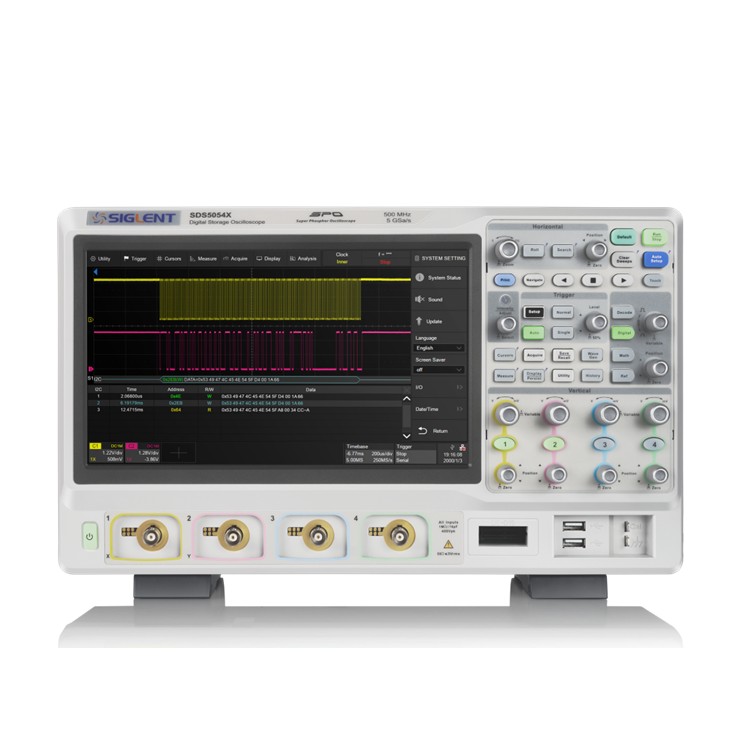

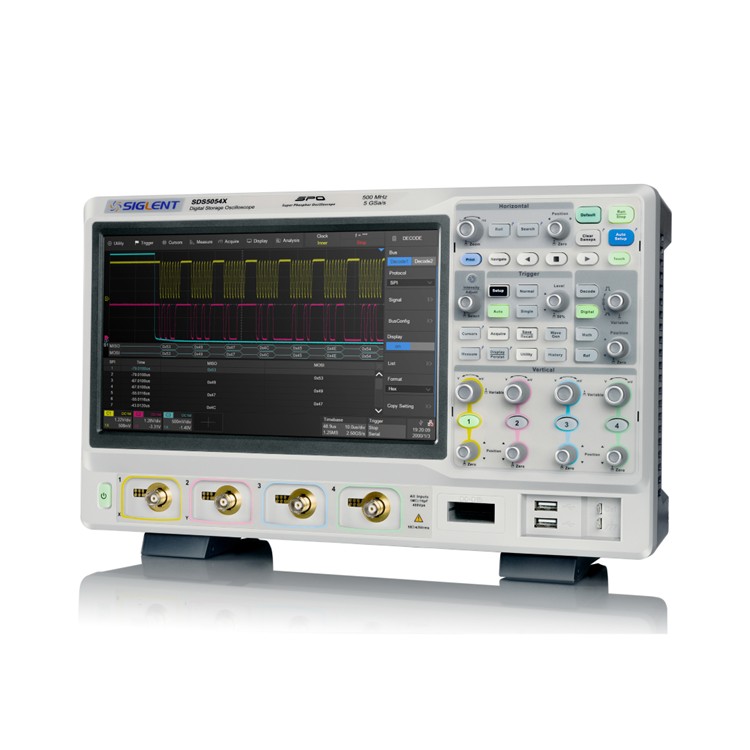

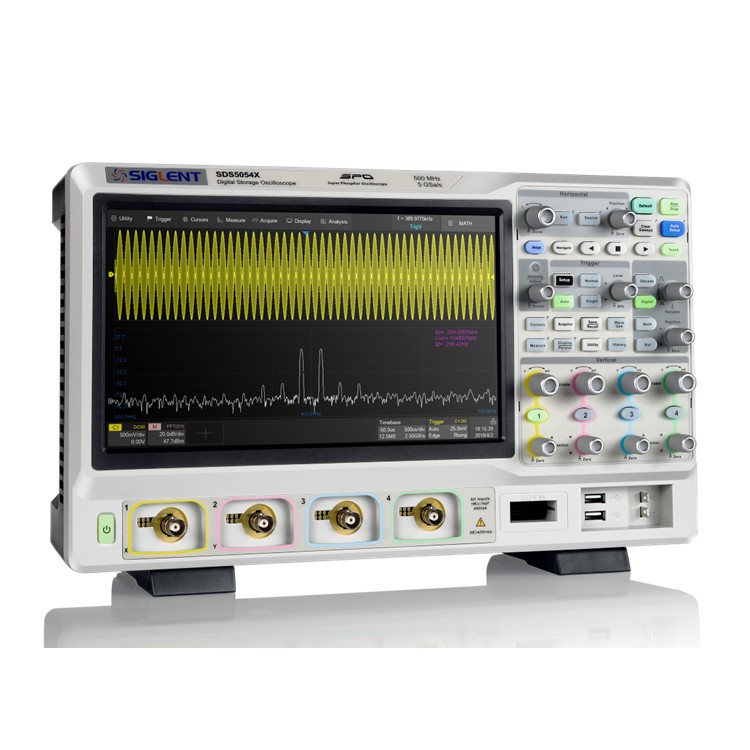

SIGLENT SDS5000X 슈퍼 포스퍼 오실로스코프
SIGLENT SDS5000X Super Phosphor Oscilloscopes
- 1GHz, 500MHz, 350MHz 모델
- 최대 5 GSa/s의 실시간 샘플링 속도
- 최대 250Mpts의 기록 길이
- 직렬 버스 트리거링 및 디코더, I2C, SPI, UART, CAN, LIN, CAN FD, FlexRay, I2S, MIL-STD-1553B, SENT 및 Manchester Code 지원
- 정전식 터치스크린은 멀티터치 제스처를 지원합니다.
클릭 하시면 이동합니다.
시글런트 ・ SIGLENT
SDS5000X
슈퍼 포스퍼 오실로스코프
SDS5000X Super Phosphor Oscilloscopes
제품 개요

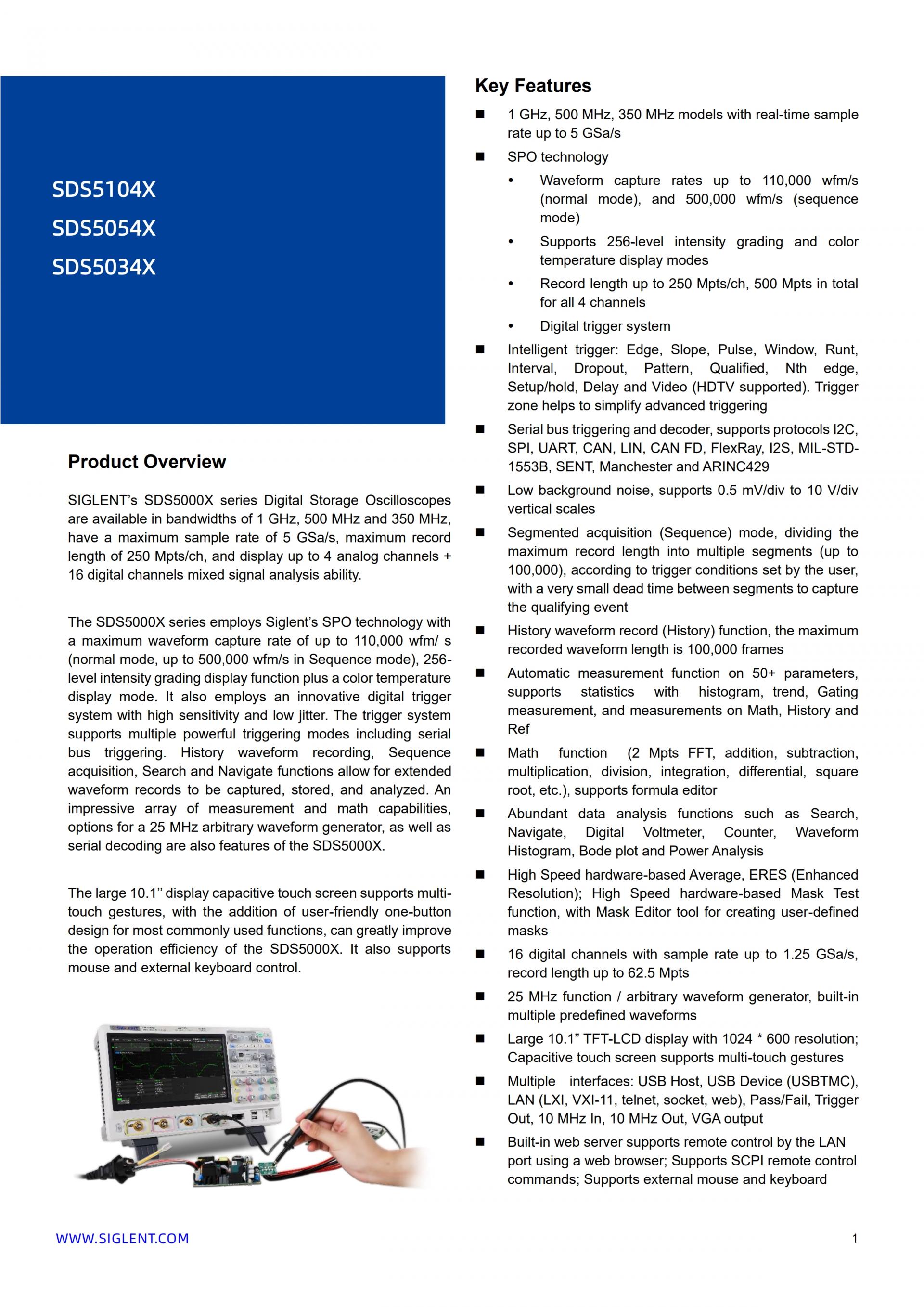

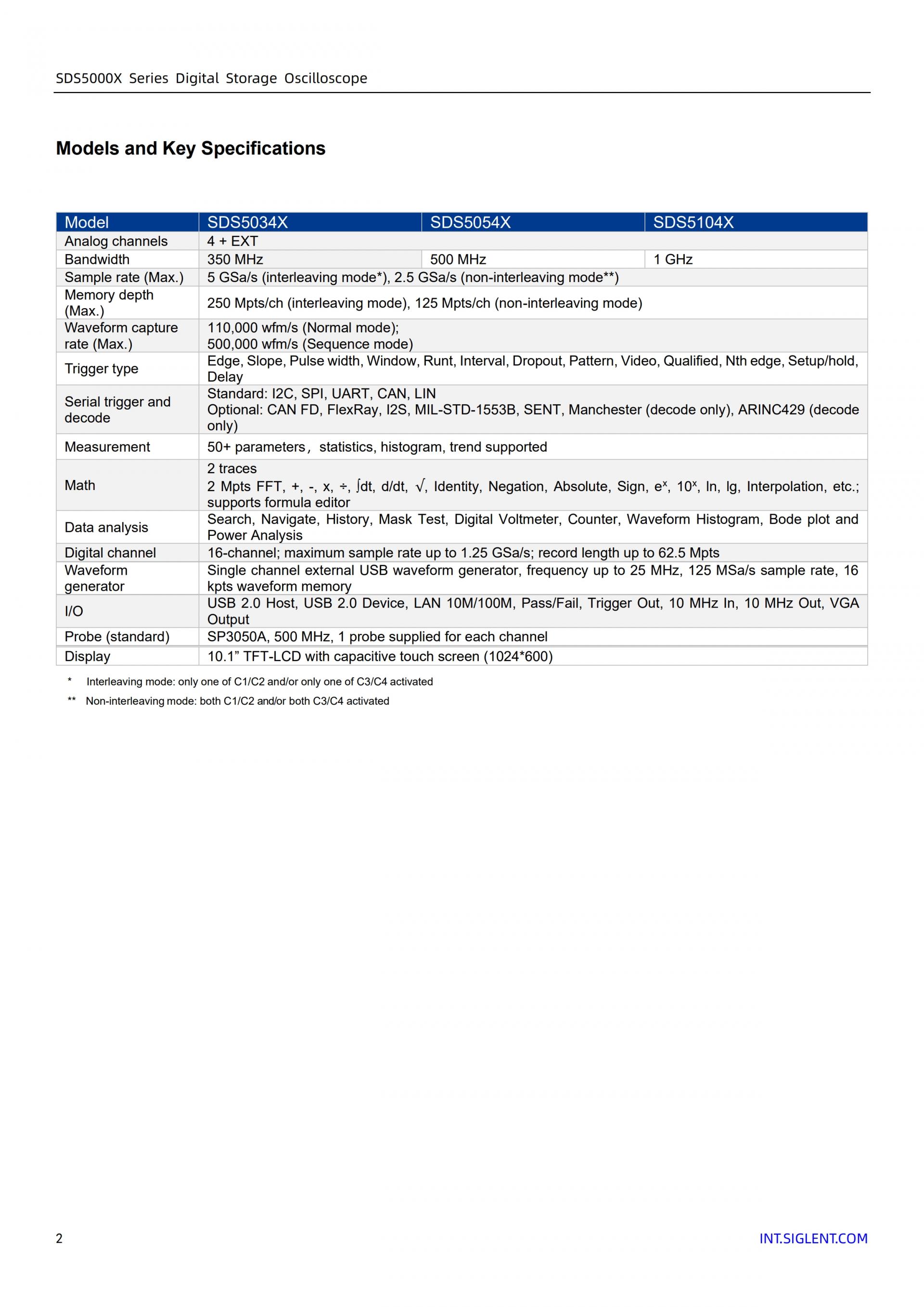

SIGLENT의 SDS5000X 시리즈 디지털 스토리지 오실로스코프는 1GHz, 500MHz, 350MHz의 대역폭으로 제공되며, 최대 샘플링 속도는 5GSa/s, 최대 레코드 길이는 250Mpts/ch이고, 최대 4개의 아날로그 채널과 16개의 디지털 채널을 표시하는 혼합 신호 분석 기능을 제공합니다.
SDS5000X 시리즈는 Siglent의 SPO 기술을 채택하여 최대 110,000 wfm/s(일반 모드, 시퀀스 모드 최대 500,000 wfm/s)의 파형 캡처 속도, 256단계 강도 등급 표시 기능, 그리고 색온도 표시 모드를 제공합니다. 또한, 고감도와 낮은 지터를 갖춘 혁신적인 디지털 트리거 시스템을 탑재했습니다. 이 트리거 시스템은 직렬 버스 트리거링을 포함한 여러 강력한 트리거 모드를 지원합니다. 히스토리 파형 기록, 시퀀스 수집, 검색 및 탐색 기능을 통해 확장된 파형 기록을 캡처, 저장 및 분석할 수 있습니다. SDS5000X는 다양한 측정 및 연산 기능, 25MHz 임의 파형 발생기 옵션, 그리고 직렬 디코딩 기능도 제공합니다.
10.1인치 대형 정전식 터치스크린은 멀티터치 제스처를 지원하며, 사용자 친화적인 원버튼 디자인으로 자주 사용하는 기능을 손쉽게 사용할 수 있어 SDS5000X의 작업 효율성을 크게 향상시킵니다. 마우스 및 외부 키보드 제어도 지원합니다.
주요 특징
- 최대 5 GSa/s의 실시간 샘플링 속도를 제공하는 1 GHz, 500 MHz, 350 MHz 모델
- SPO 기술
- 파형 캡처 속도 최대 110,000 wfm/s(일반 모드), 500,000 wfm/s(시퀀스 모드)
- 256단계 강도 등급 및 색온도 표시 모드 지원
- 최대 250Mpts의 기록 길이

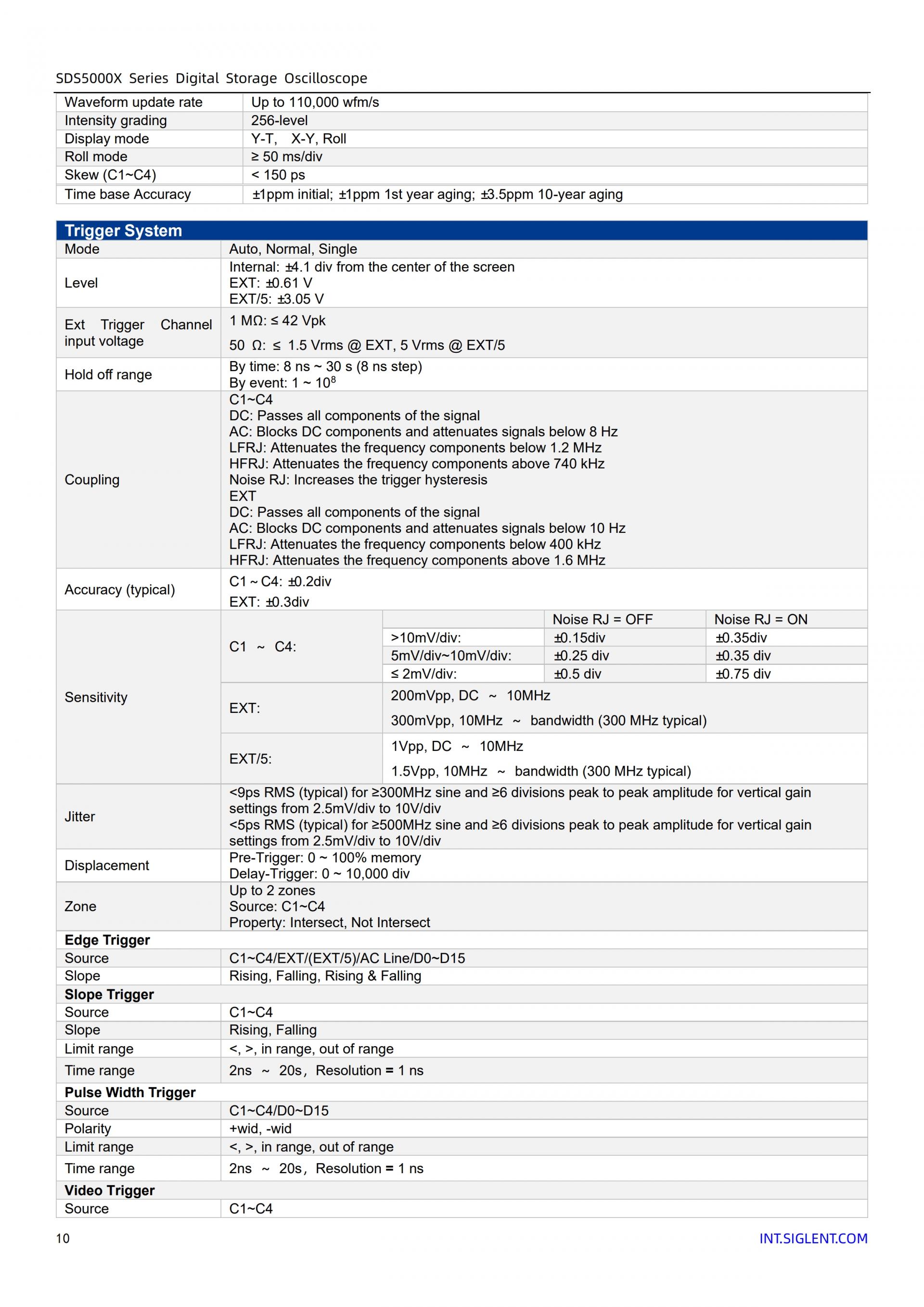

- 디지털 트리거 시스템

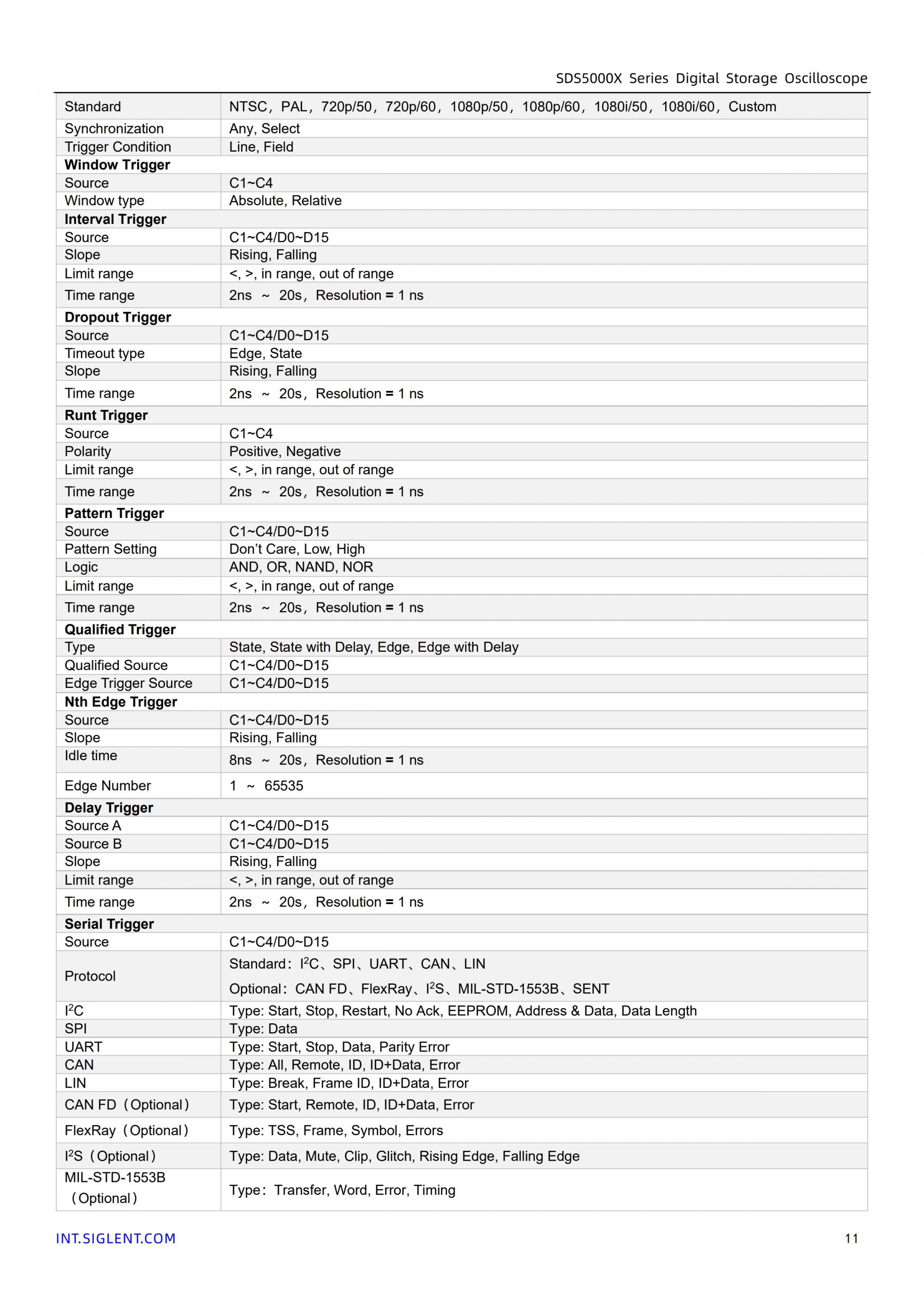

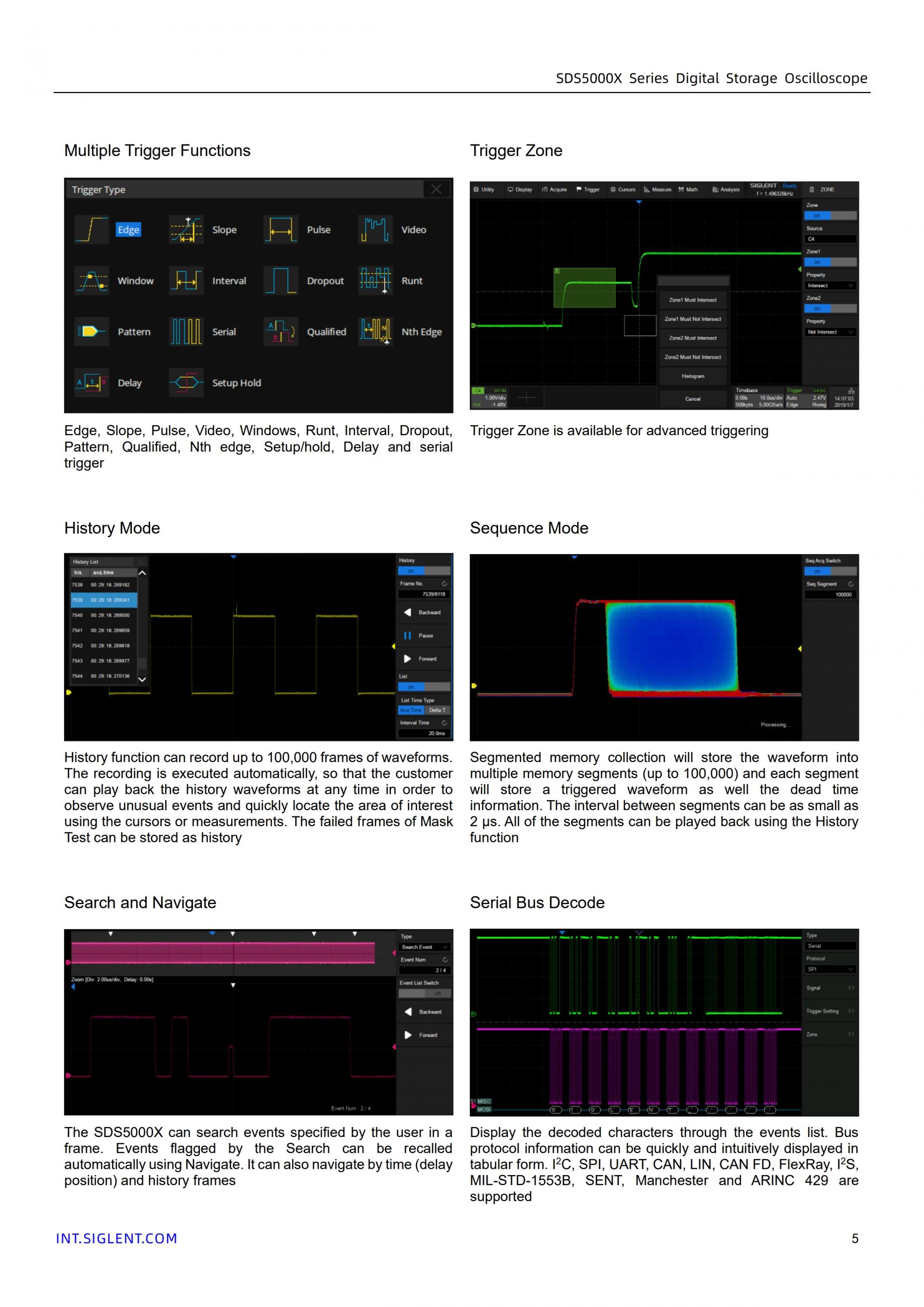

- 지능형 트리거: 에지, 슬로프, 펄스, 윈도우, 런트, 인터벌, 드롭아웃, 패턴, 적격 및 비디오(HDTV 지원). 트리거 존을 통해 고급 트리거링이 간소화됩니다.

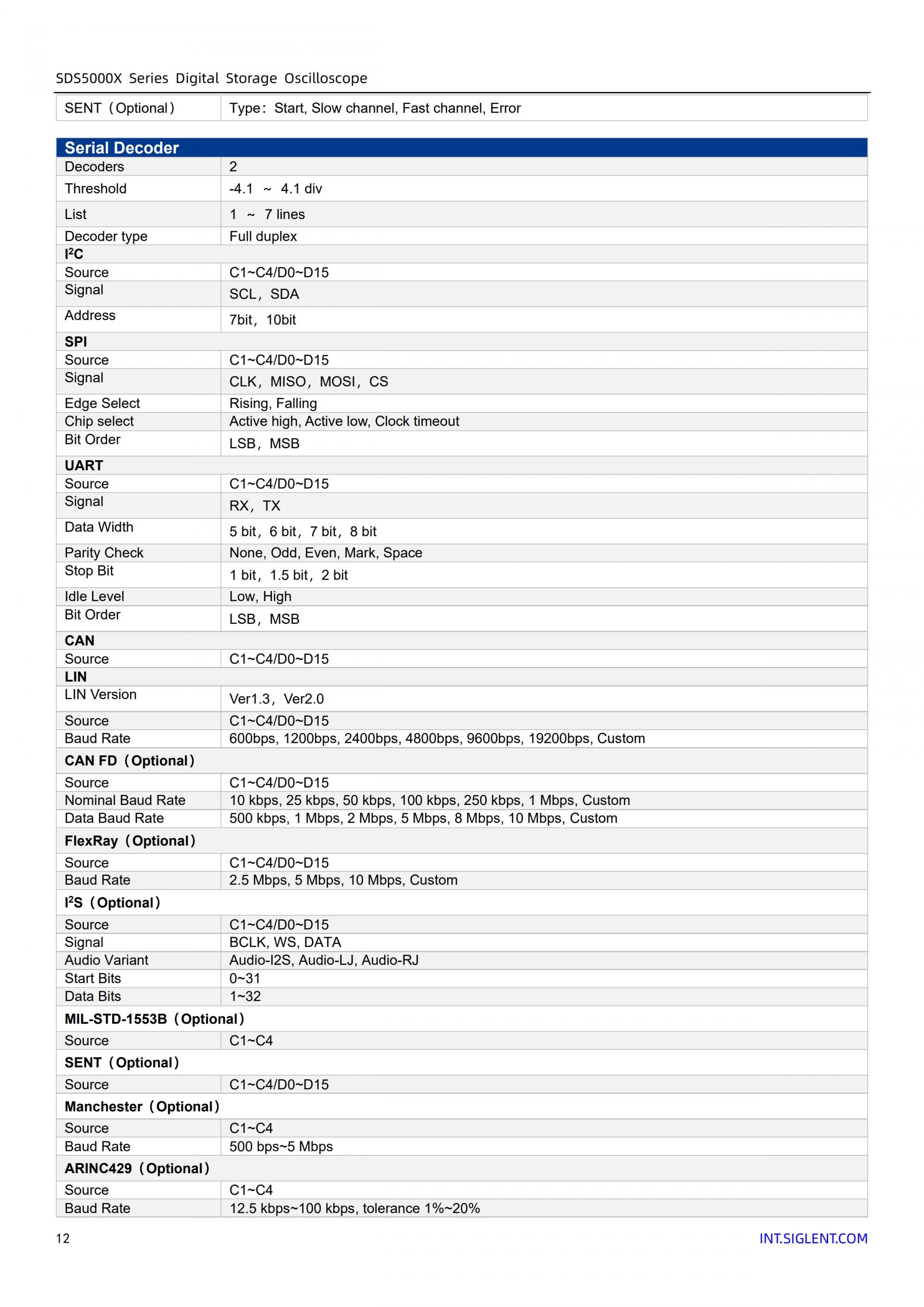

- 직렬 버스 트리거링 및 디코더는 I2C, SPI, UART, CAN, LIN, CAN FD, FlexRay, I2S, MIL-STD-1553B, SENT 및 Manchester Code 프로토콜을 지원합니다.
- 낮은 배경 노이즈, 0.5mV/div ~ 10V/div 전압 스케일 지원
- 세그먼트 수집(시퀀스) 모드는 사용자가 설정한 트리거 조건에 따라 최대 레코드 길이를 여러 세그먼트(최대 100,000개)로 분할하고 세그먼트 간에 매우 짧은 데드타임을 두어 적격 이벤트를 캡처합니다.
- 히스토리 파형 기록 기능(History)으로 최대 기록 파형 길이는 10만 프레임입니다.

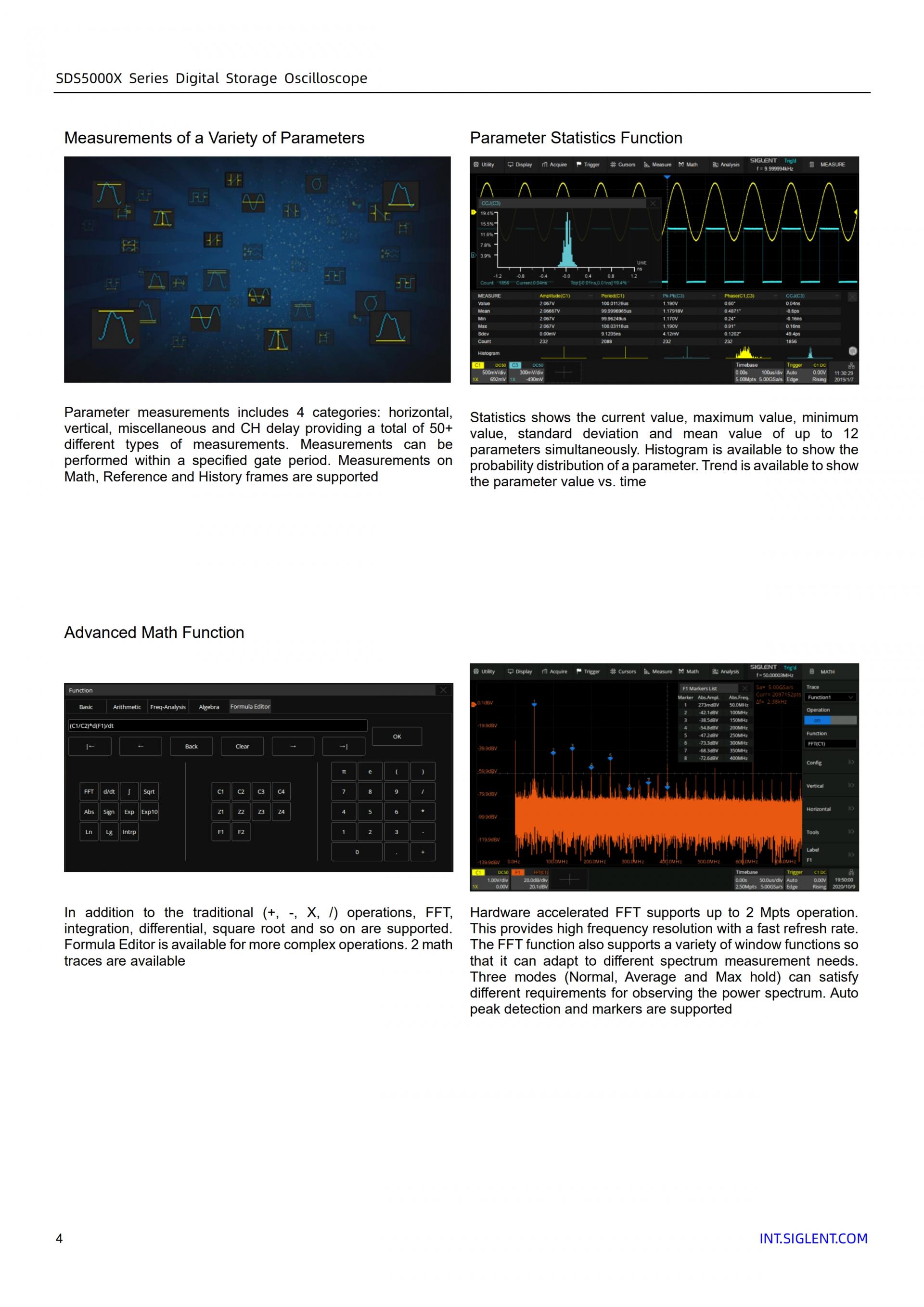

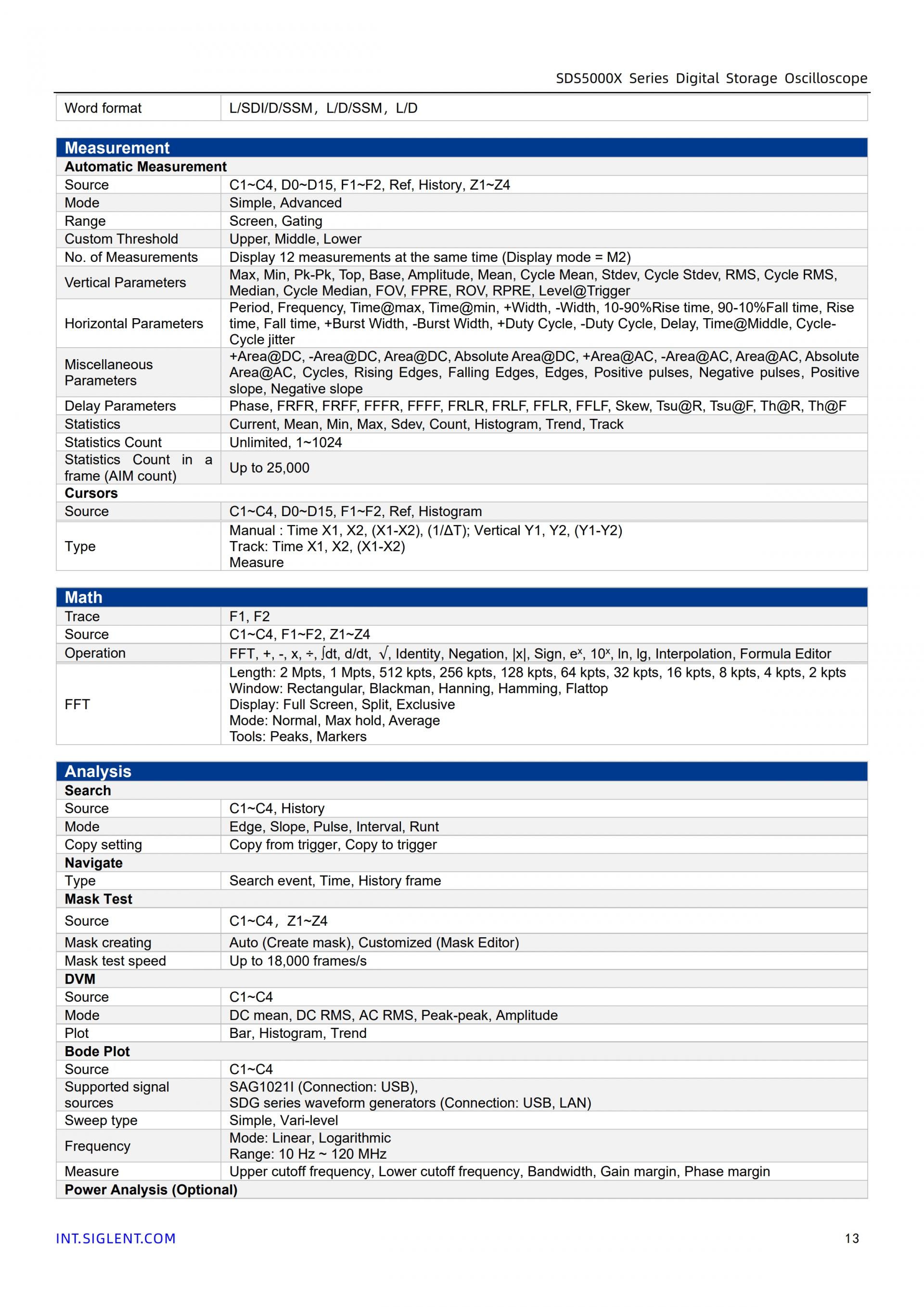

- 50개 이상의 매개변수에 대한 자동 측정 기능, 히스토그램, 추세, 게이팅 측정, 수학 측정, 이력 측정 및 참조 측정을 통한 통계 지원
- 수학 함수(2 Mpts FFT, 덧셈, 뺄셈, 곱셈, 나눗셈, 적분, 미분, 제곱근), 수식 편집기 지원

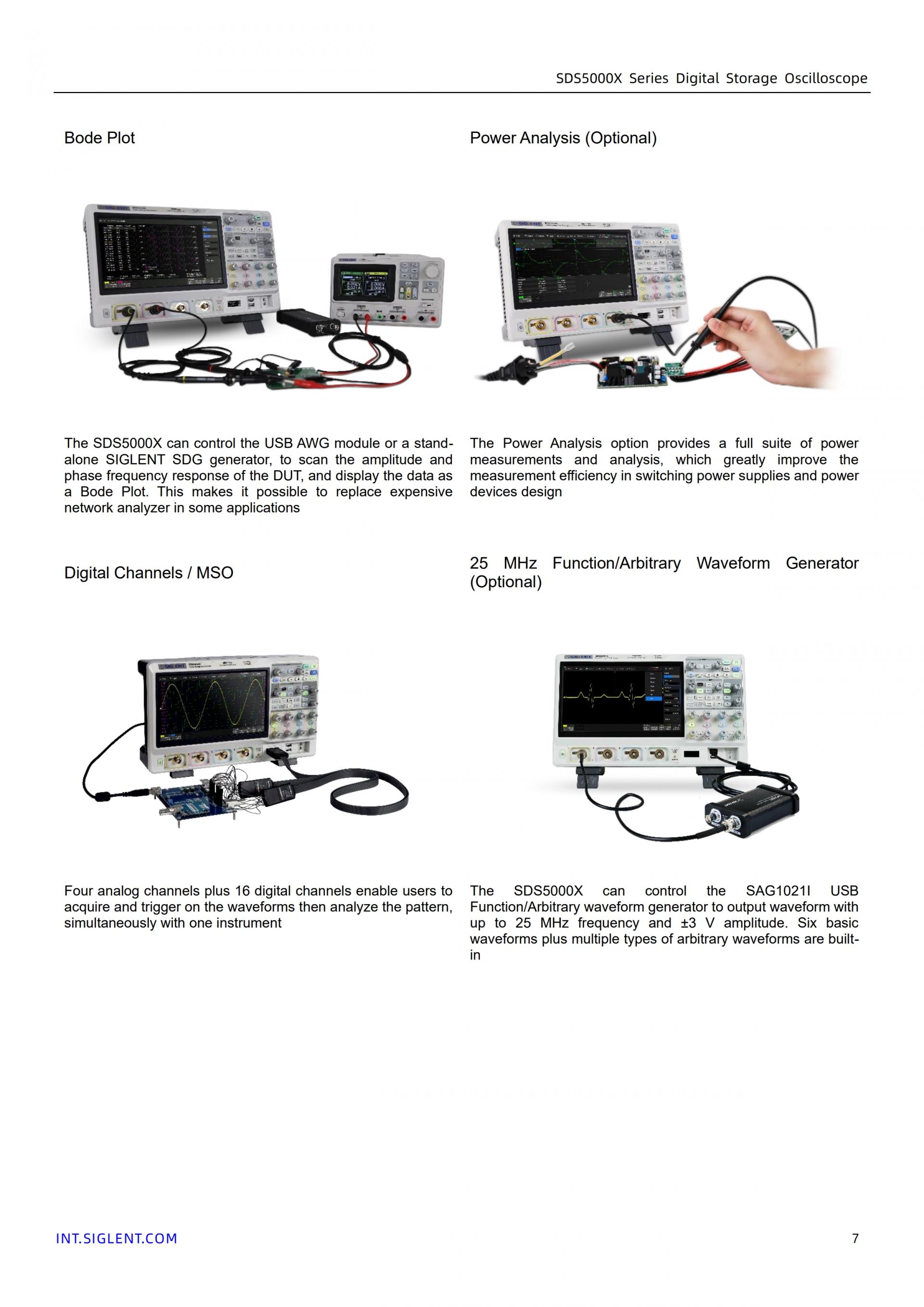

- 검색, 탐색, 디지털 전압계, 카운터, 파형 히스토그램, 보드 플롯 및 전력 분석과 같은 풍부한 데이터 분석 기능

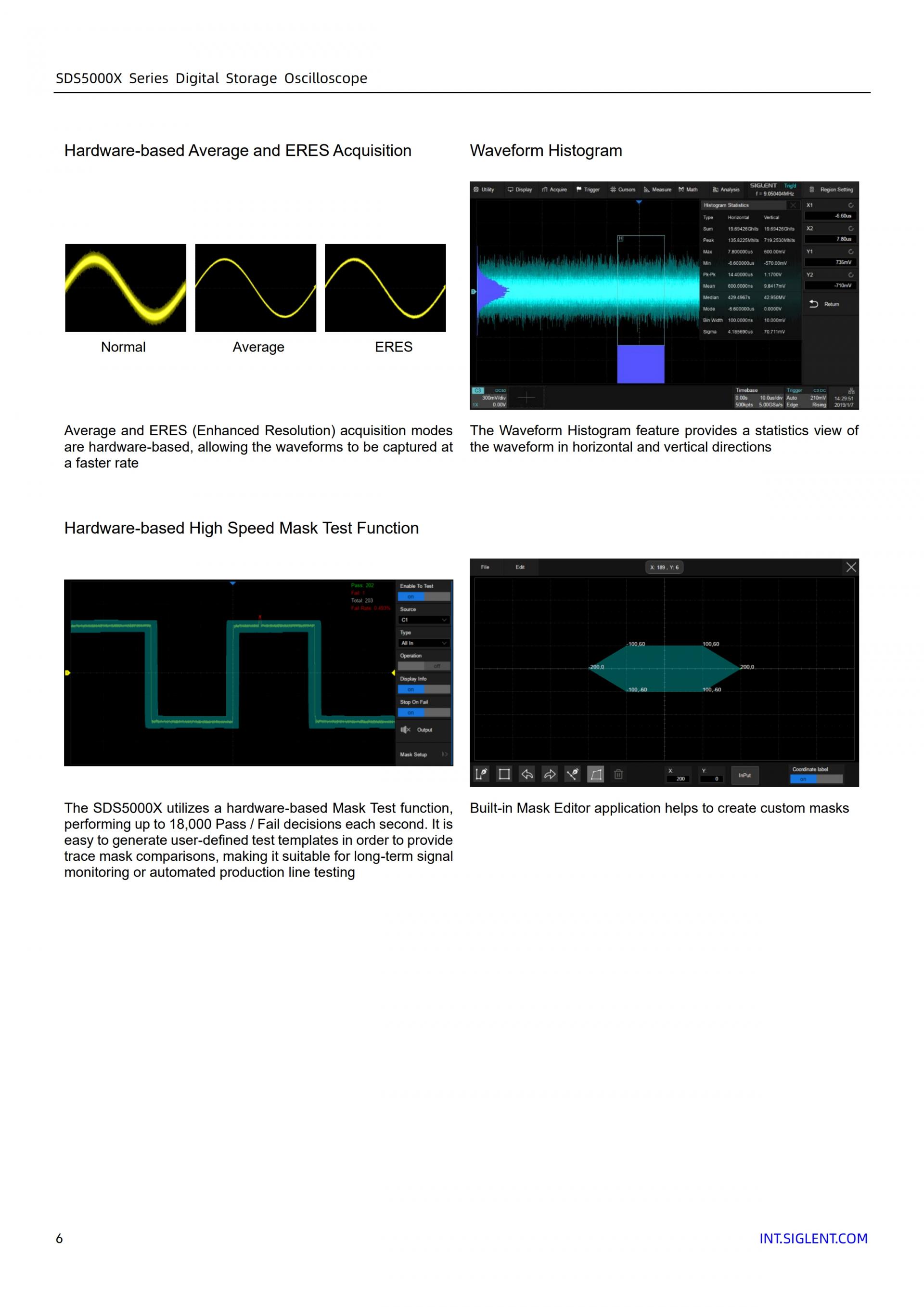

- 고속 하드웨어 기반 평균, ERES(향상된 해상도)
- 사용자 정의 마스크를 생성하기 위한 마스크 편집기 도구가 포함된 고속 하드웨어 기반 마스크 테스트 기능

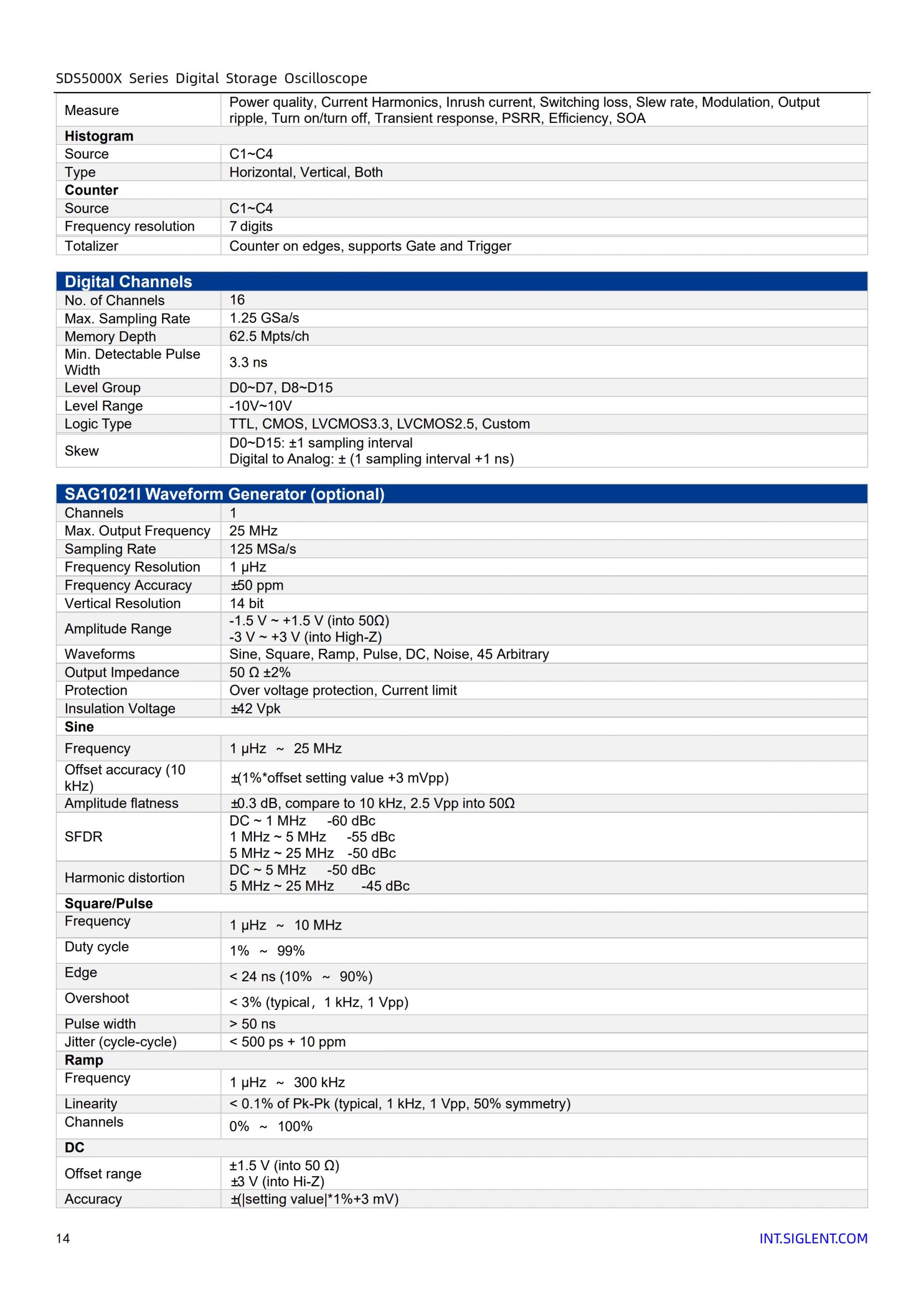

- 최대 1.25 GSa/s의 샘플링 속도, 최대 62.5 Mpts의 레코드 길이를 갖춘 16개 디지털 채널
- 25MHz 함수/임의 파형 생성기, 내장된 여러 개의 사전 정의된 파형

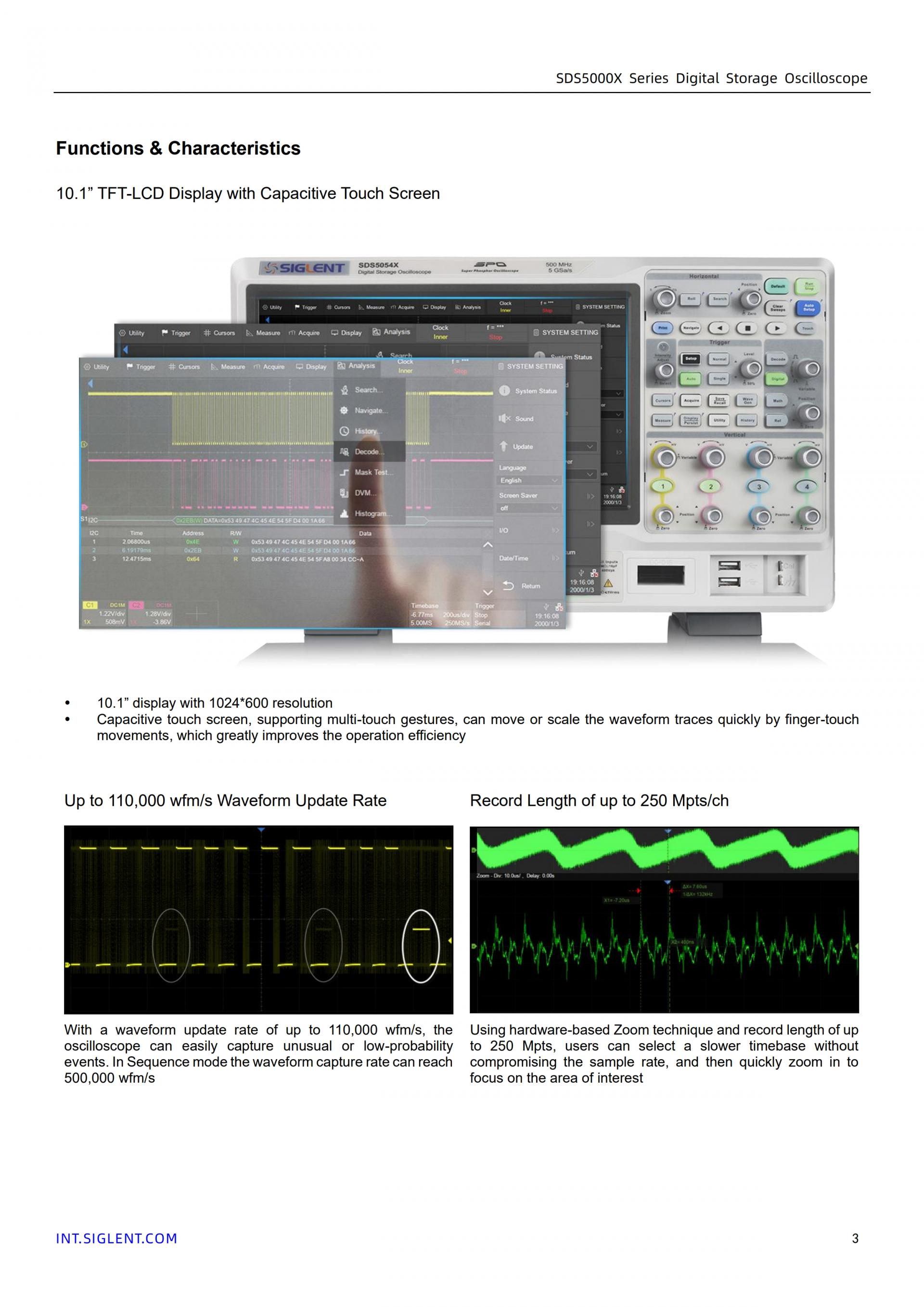

- 1024 * 600 해상도의 대형 10.1인치 TFT-LCD 디스플레이; 정전식 터치스크린은 멀티터치 제스처를 지원합니다.
- 외부 마우스 및 키보드 지원
- 10가지 유형의 원버튼 단축키

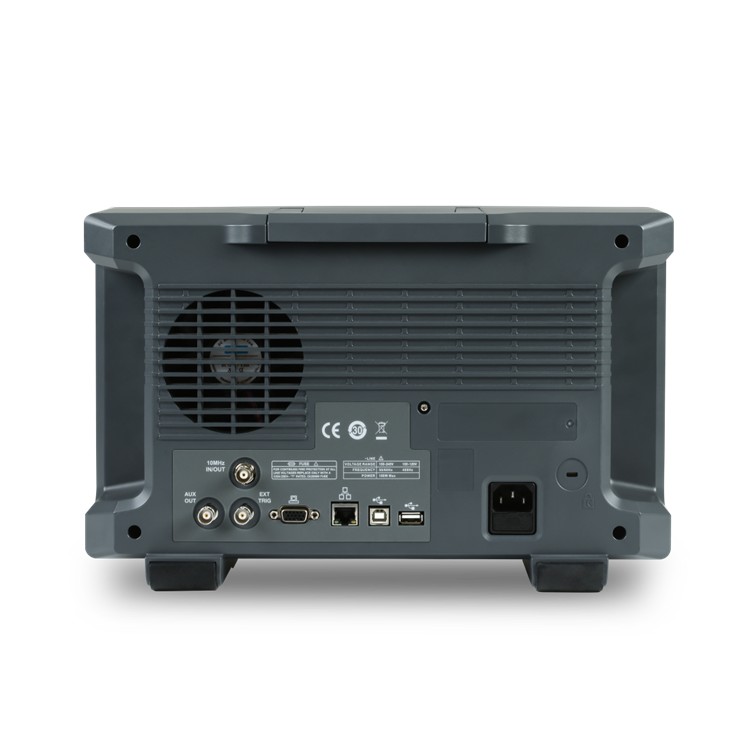

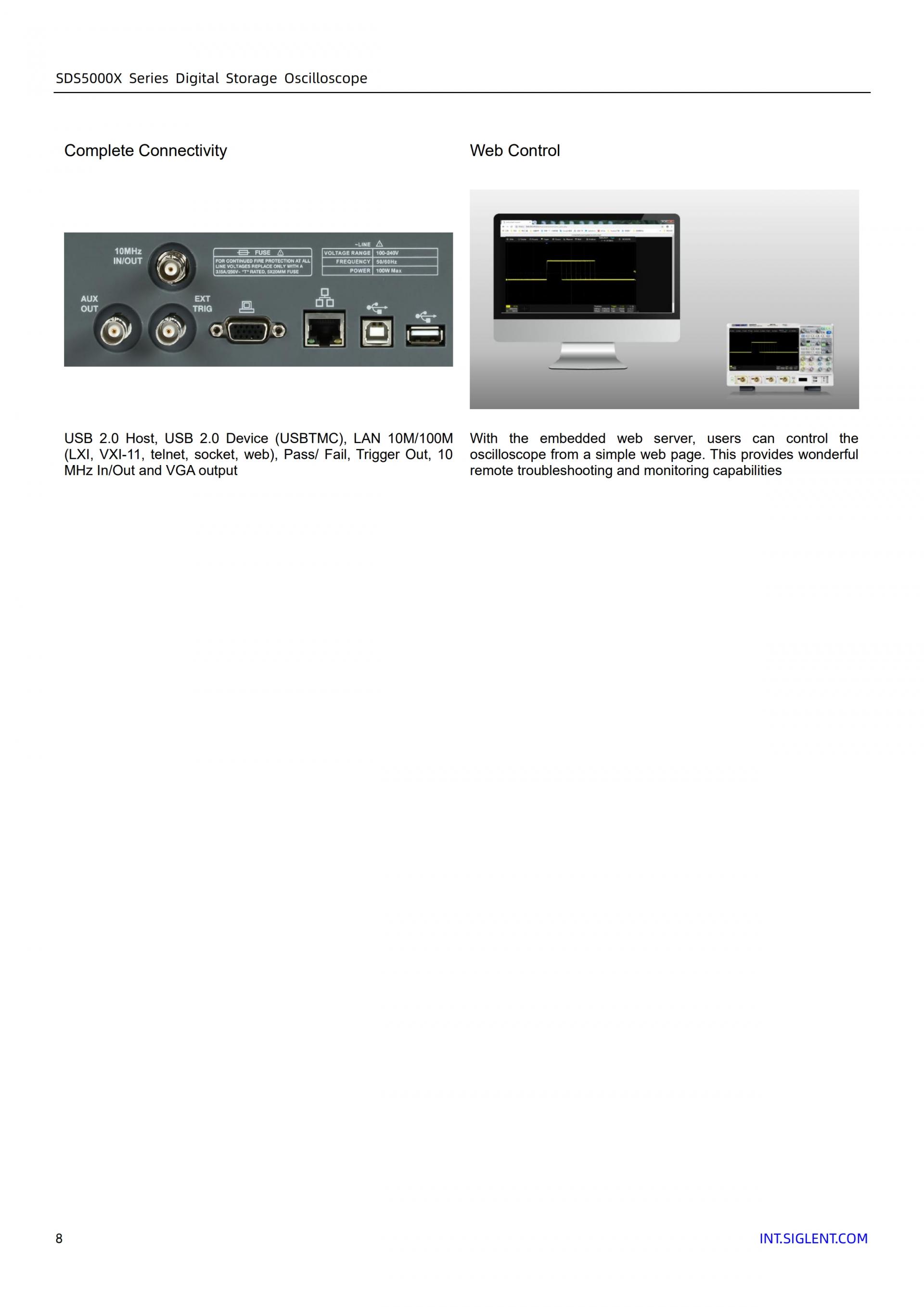

- 다중 인터페이스: USB 호스트, USB 장치(USBTMC), LAN(VXI-11, 텔넷, 소켓, 웹), 통과/실패, 트리거 출력, 10MHz 입력, 10MHz 출력, VGA 출력
- 내장 웹 서버는 웹 브라우저를 사용하여 LAN 포트를 통한 원격 제어를 지원합니다.
- SCPI 원격 제어 명령 지원

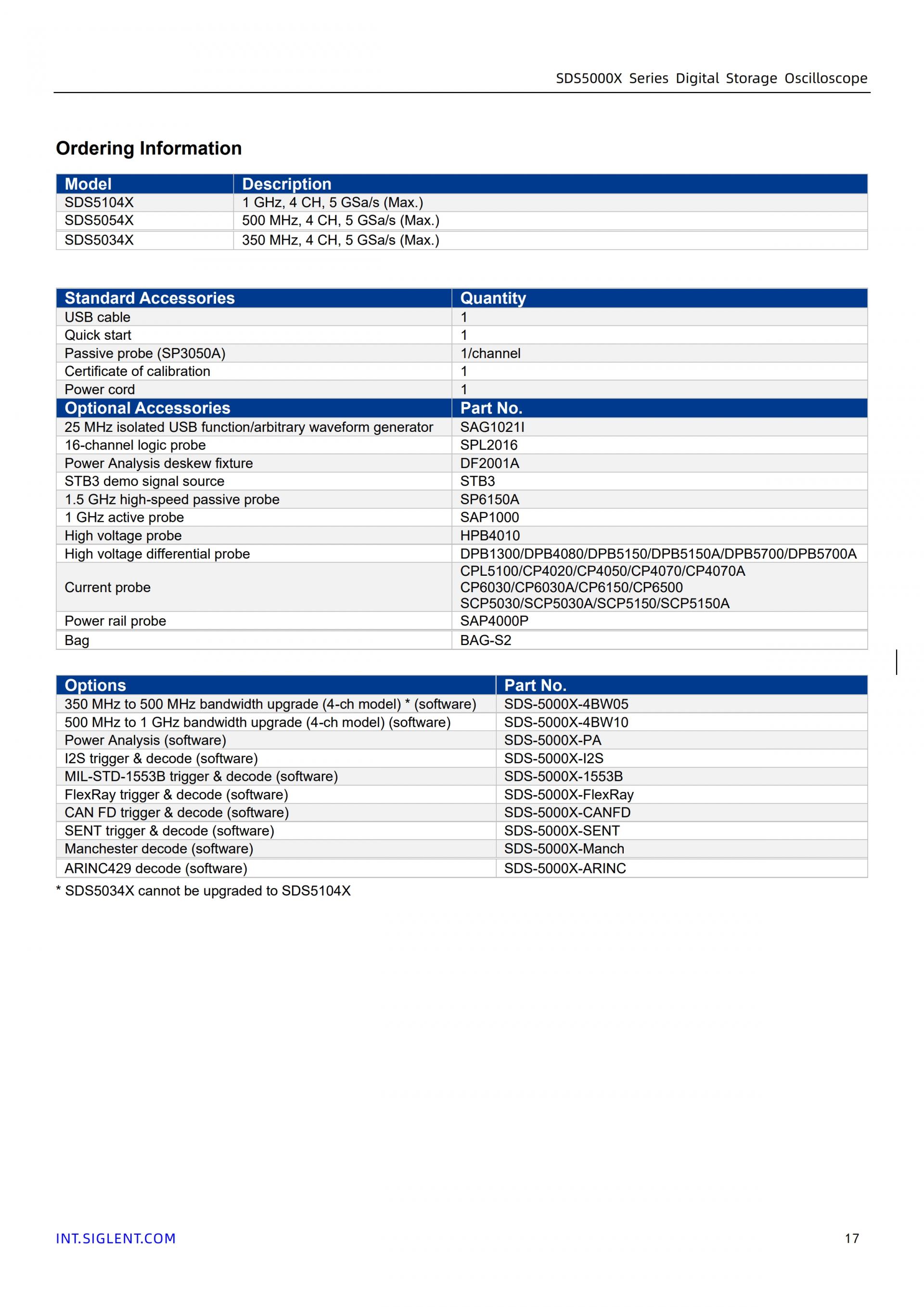

SDS5000X SDS5000X SIGLENT SIGLENT SDS5000X SDS5000X 시글런트 시글런트 SDS5000X SDS5034X SDS5054X SDS5104X
