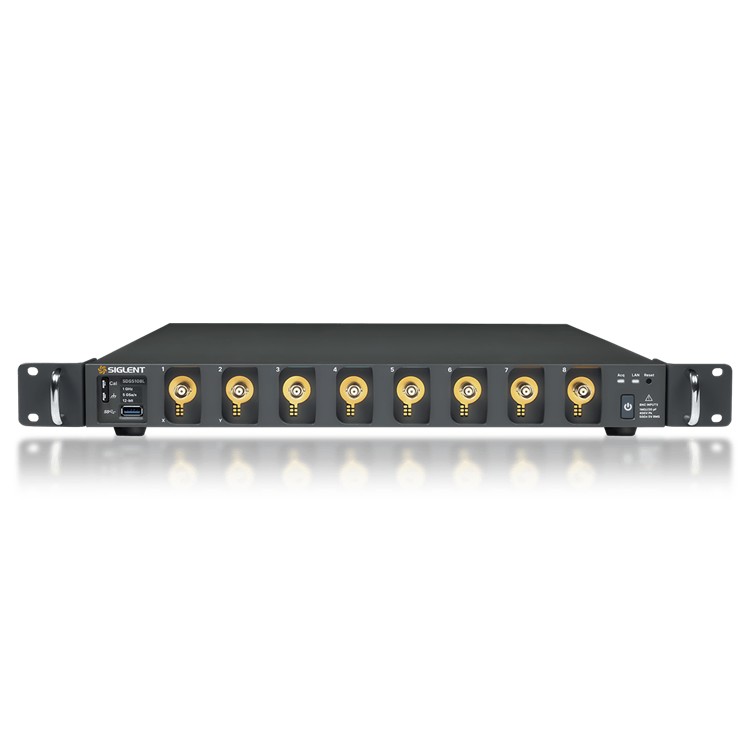

SIGLENT SDS5000L 로우 프로파일 디지털 스토리지 오실로스코프
가격문의(상세정보 참조)

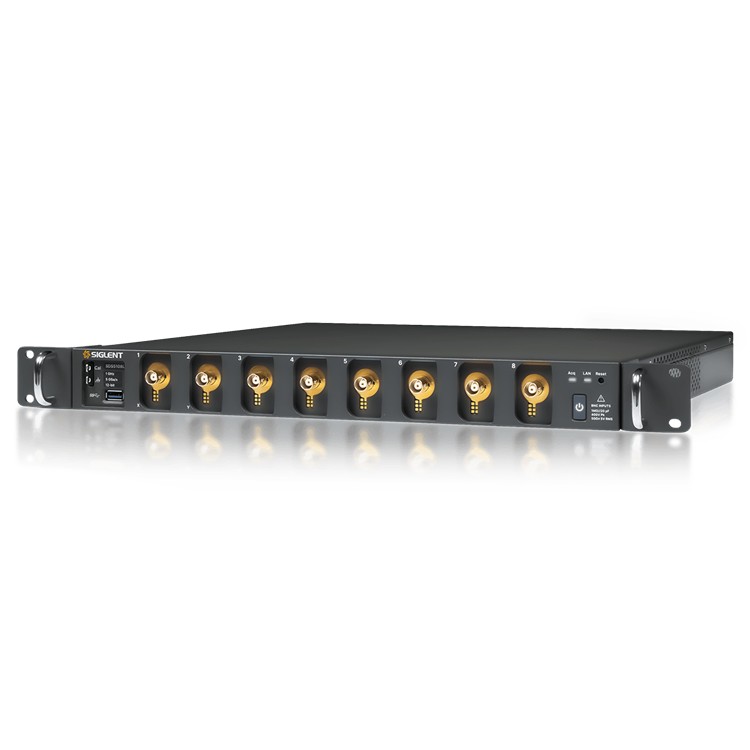

SIGLENT SDS5000L 로우 프로파일 디지털 스토리지 오실로스코프
SIGLENT SDS5000L Low Profile Digital Storage Oscilloscope

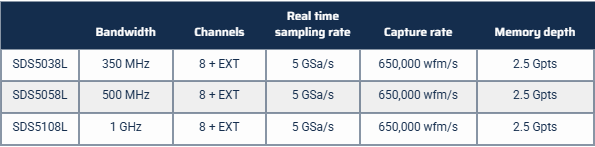

- 350MHz, 500MHz, 1GHz 모델
- 8개의 아날로그 채널 + 1개의 외부 트리거
- 최대 5 GSa/s의 샘플링 속도
- 최대 2.5Gpts 파형 길이
- SYNC-64를 사용하여 64개의 SDS5000L을 동기화합니다.
- 최대 650,000 wfm/s의 파형 캡처 속도(시퀀스 모드)
클릭 하시면 이동합니다.
시글런트 ・ SIGLENT
SDS5000L
로우 프로파일 디지털 스토리지 오실로스코프
SDS5000L Low Profile Digital Storage Oscilloscope

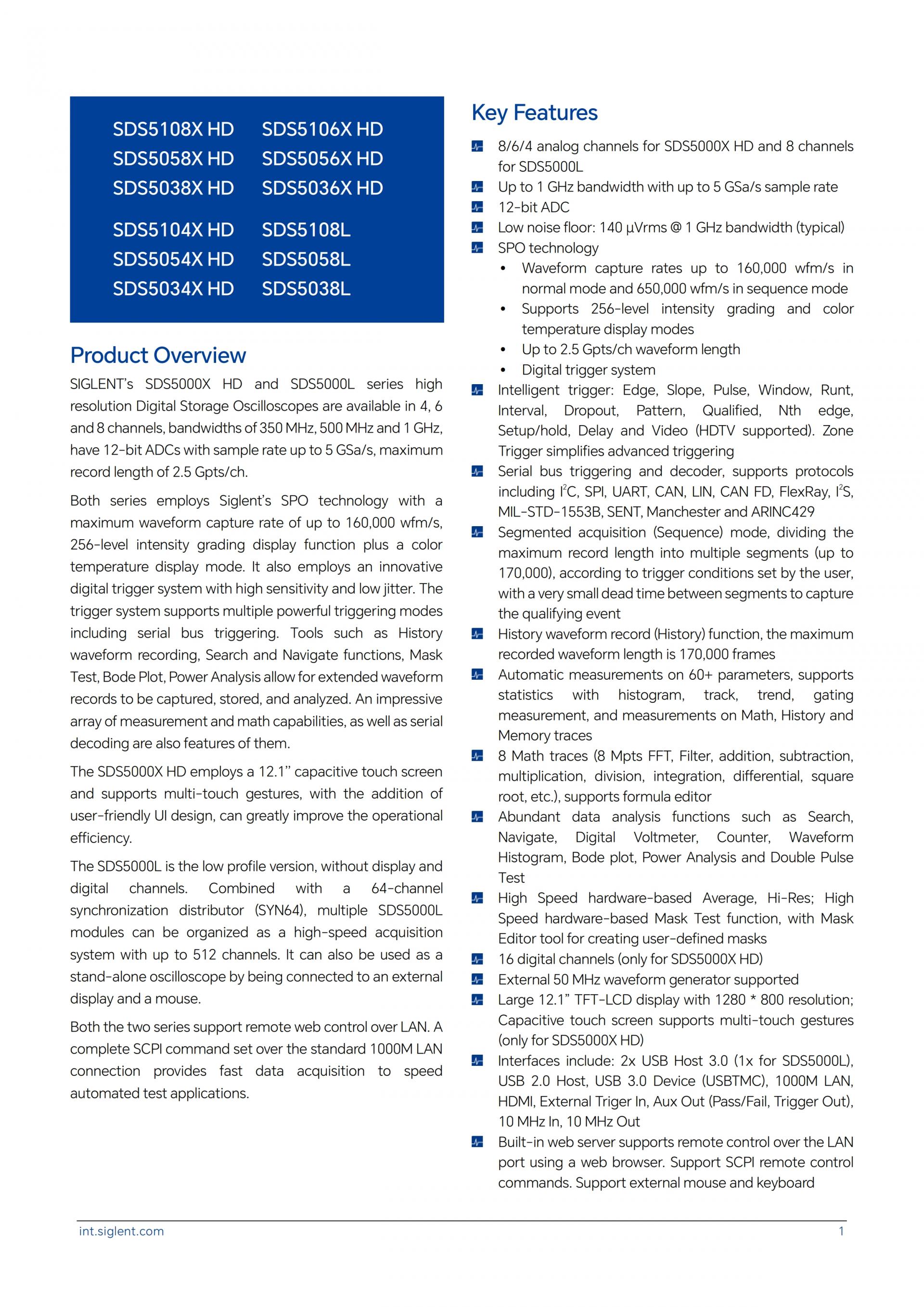

제품 개요

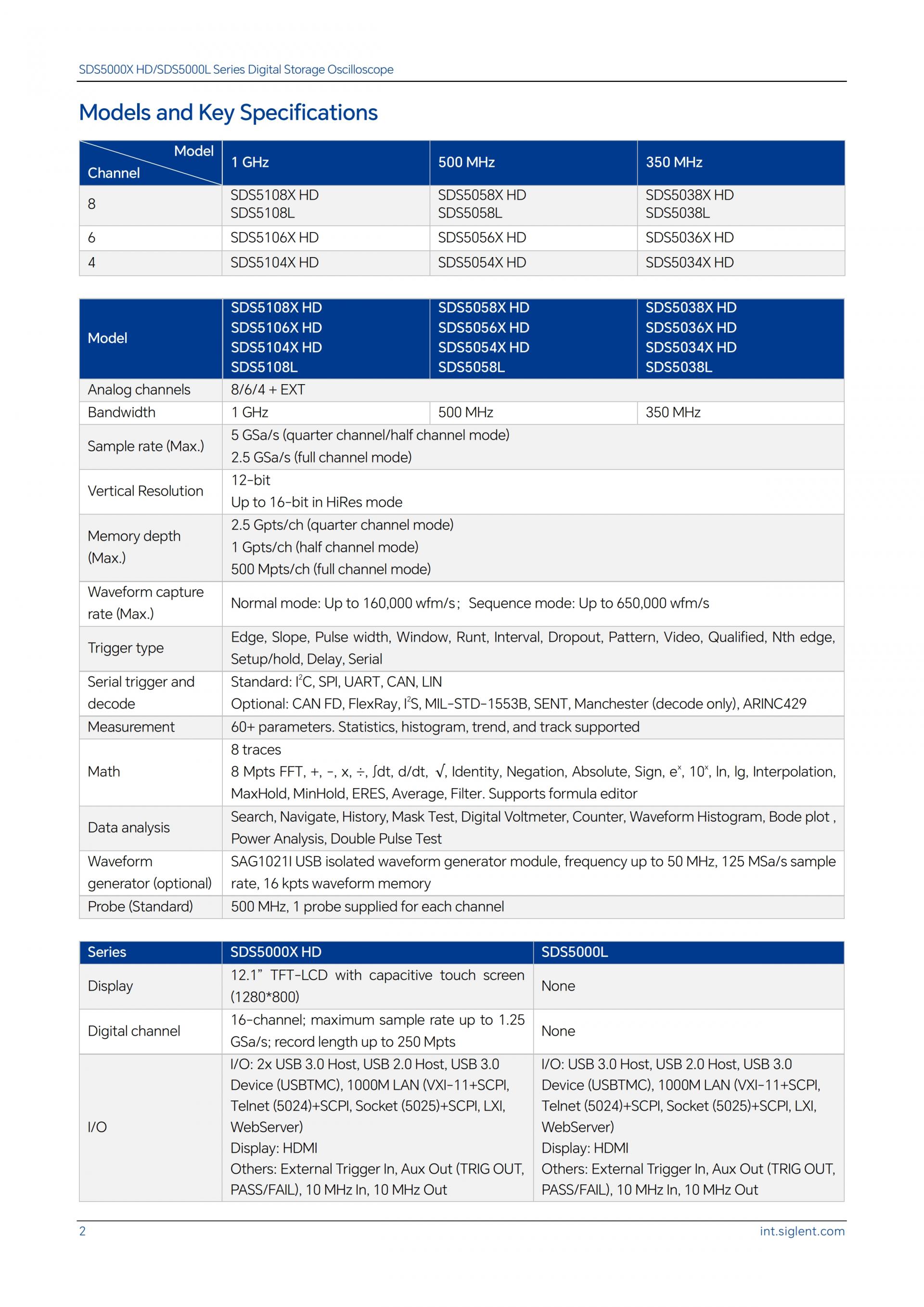

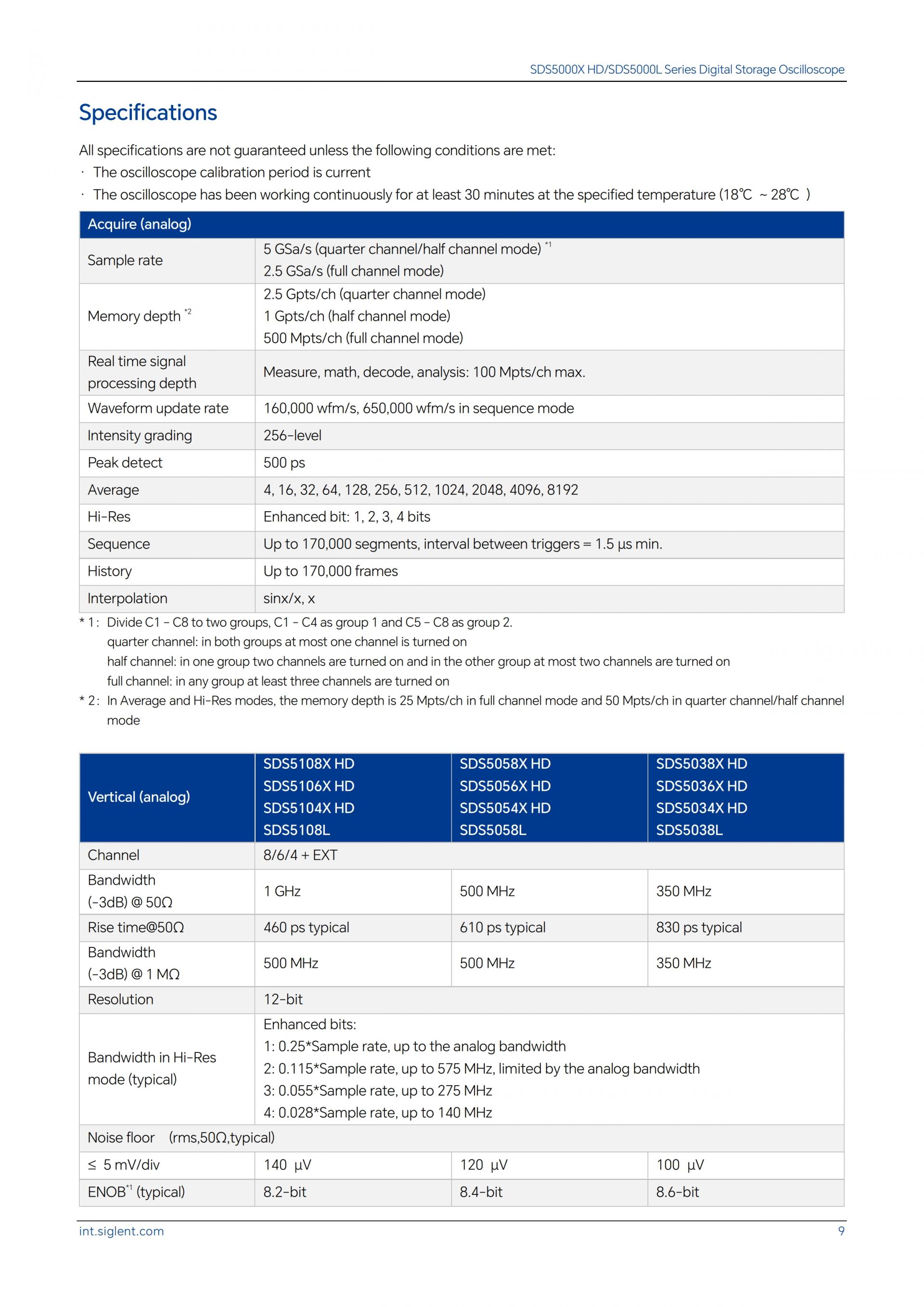

SDS5000L은 8채널, 350MHz, 500MHz, 1GHz 대역폭으로 제공되며, 최대 5GSa/s의 샘플링 속도와 최대 2.5Gpts/ch의 레코드 길이를 갖춘 12비트 ADC를 탑재하고 있습니다. SDS5000L 시리즈는 Siglent의 SPO 기술을 사용하여 최대 160,000wfm/s의 파형 캡처 속도, 256단계의 강도 등급 표시 기능, 색온도 표시 모드를 제공합니다. 또한, 높은 감도와 낮은 지터를 갖춘 혁신적인 디지털 트리거 시스템을 채택했습니다. 이 트리거 시스템은 직렬 버스 트리거링을 포함한 여러 강력한 트리거링 모드를 지원합니다. 히스토리 파형 기록, 검색 및 탐색 기능, 마스크 테스트, 보드 플롯, 전력 분석 등의 도구를 사용하여 확장된 파형 레코드를 캡처, 저장 및 분석할 수 있습니다. 또한, 다양한 측정 및 연산 기능과 직렬 디코딩 기능도 제공합니다.

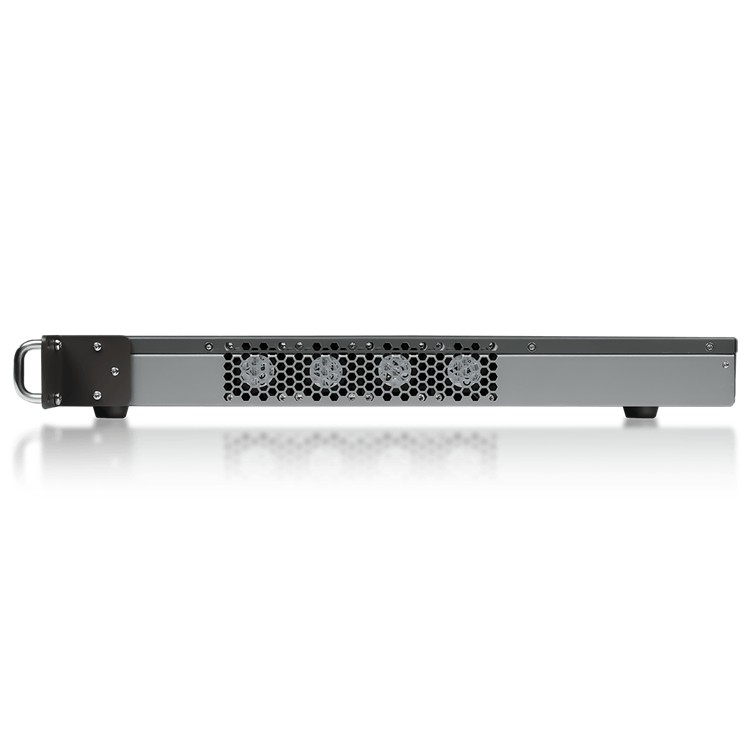

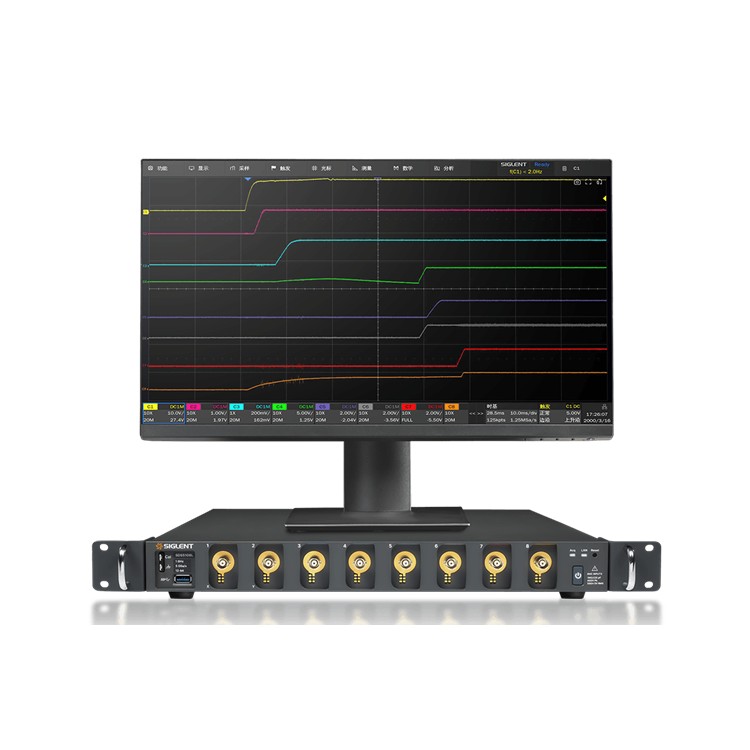

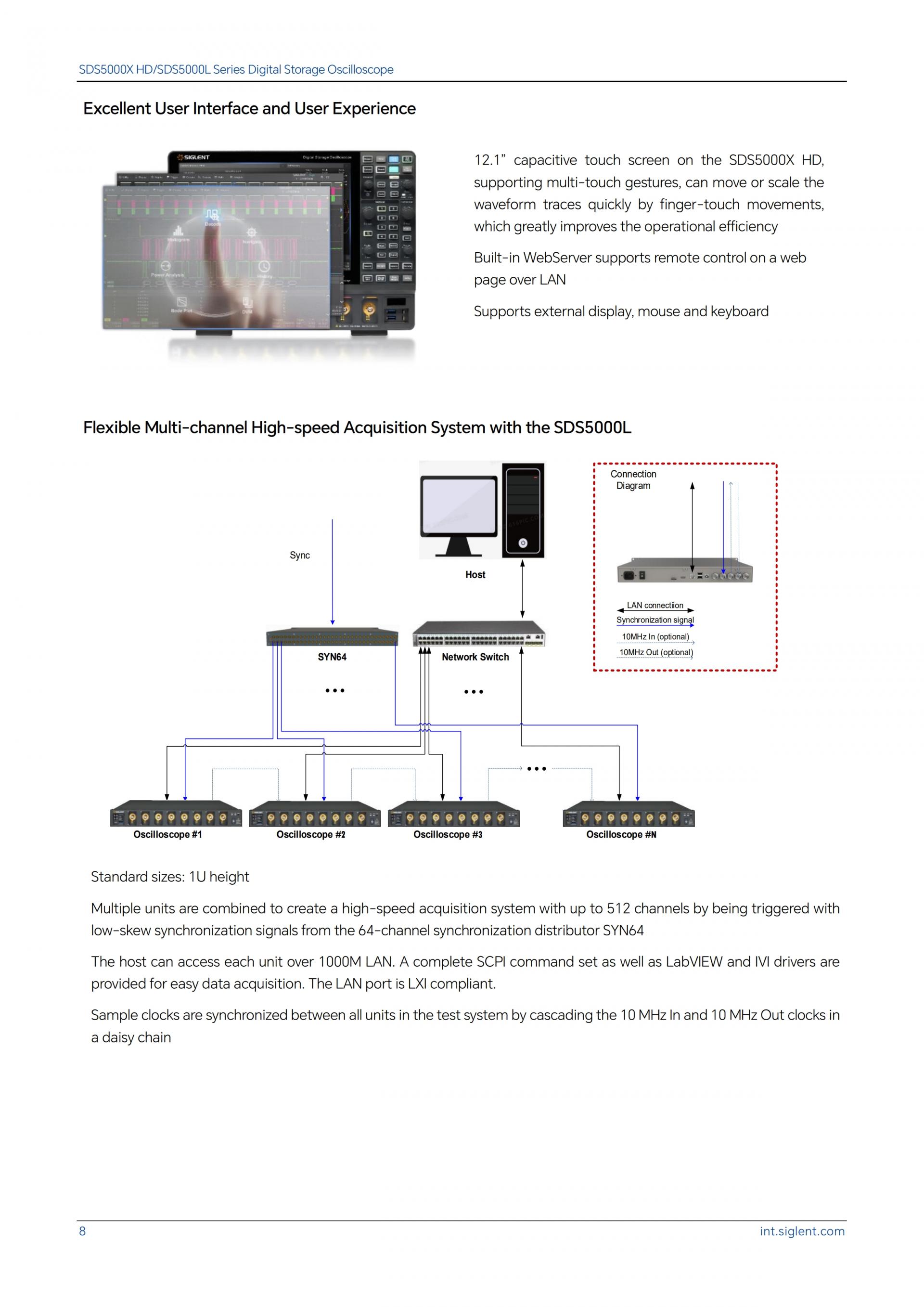

SDS5000L은 통합 디스플레이나 디지털 입력 채널(MSO 기능)이 없는 로우 프로파일 모듈입니다. 64채널 분배기(SYN64)를 사용하여 여러 개의 SDS5000L 모듈을 동기화하여 최대 512채널까지 확장 가능한 고채널 수집 시스템을 구성할 수 있습니다. 또는, 개별 SDS5000L 모듈을 외부 디스플레이 및 마우스에 연결하면 독립형 오실로스코프로 사용할 수 있습니다. 웹 브라우저 접속을 포함한 LAN을 통한 원격 제어가 지원됩니다. 통합 1000Mbps 이더넷 인터페이스를 통한 포괄적인 SCPI 명령 세트는 자동화 테스트 애플리케이션의 신속한 데이터 수집을 용이하게 합니다.
주요 특징
- SDS5000L용 8개 채널
- 최대 5 GSa/s 샘플 속도의 최대 1GHz 대역폭

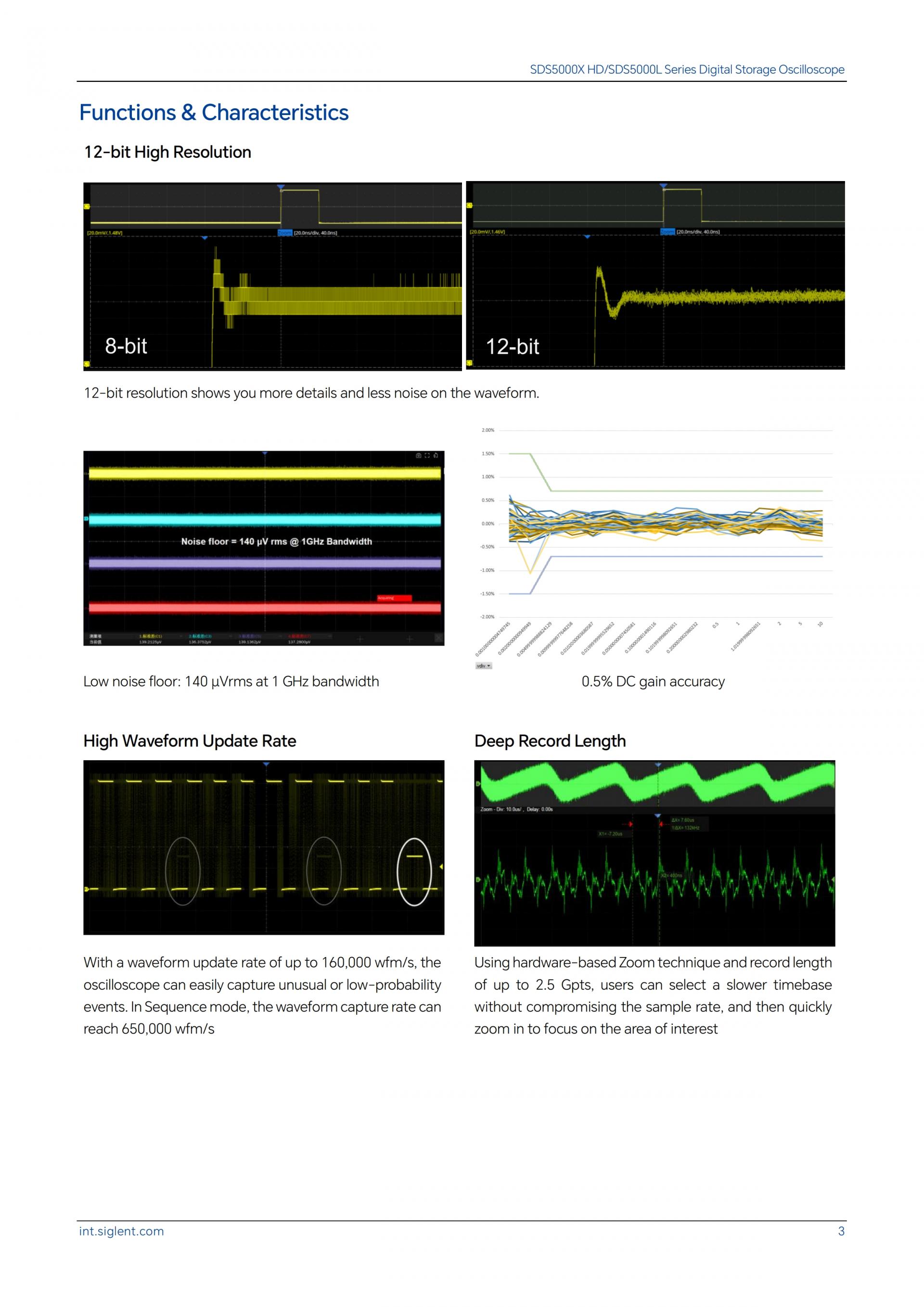

- 12비트 ADC
- 낮은 잡음 플로어: 1GHz 대역폭에서 140μVrms(일반)
- SPO 기술
- 일반 모드에서 최대 160,000wfm/s, 시퀀스 모드에서 최대 650,000wfm/s의 파형 캡처 속도
- 256단계 강도 등급 및 색온도 표시 모드 지원
- 최대 2.5Gpts/ch 파형 길이
- 디지털 트리거 시스템

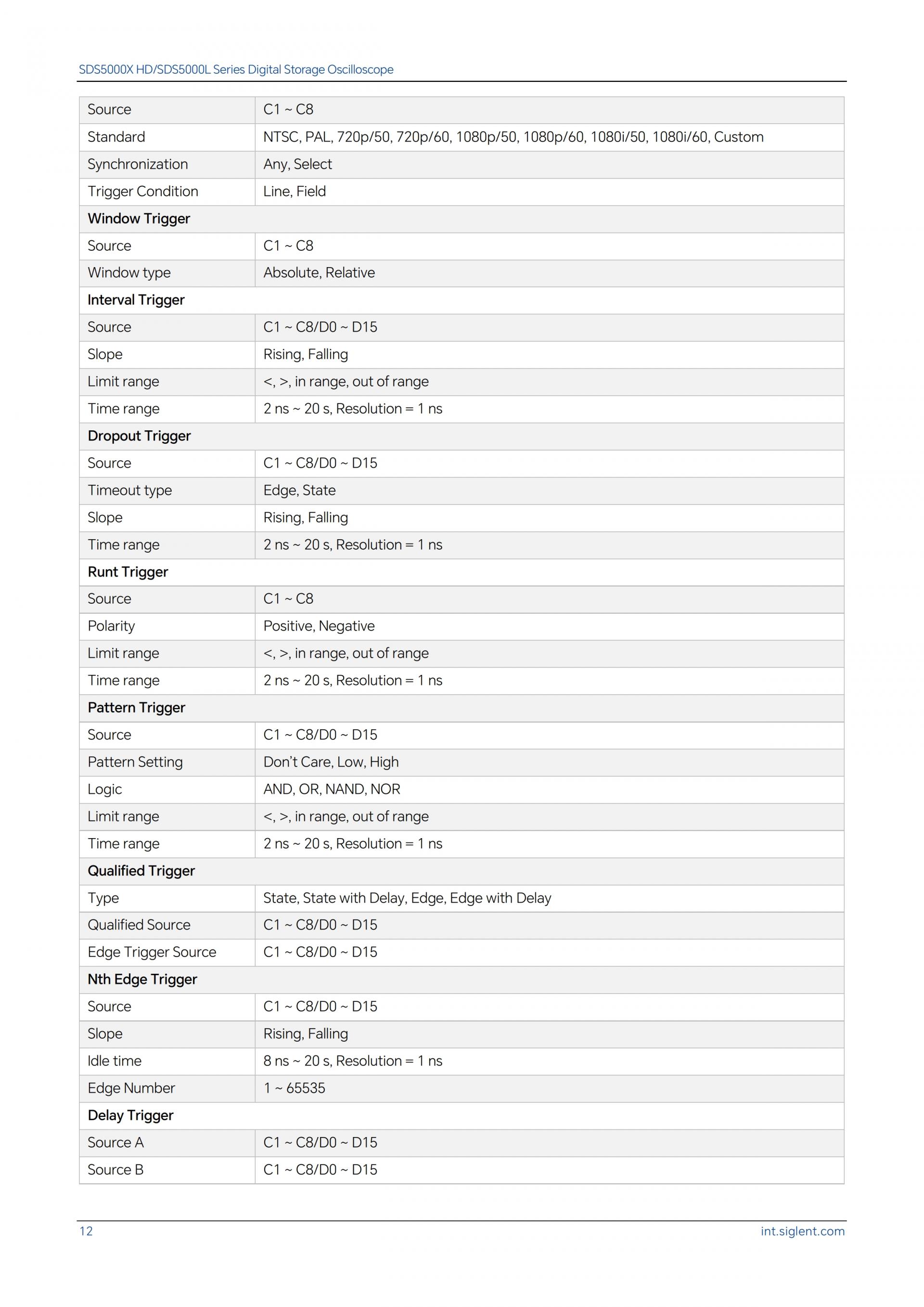

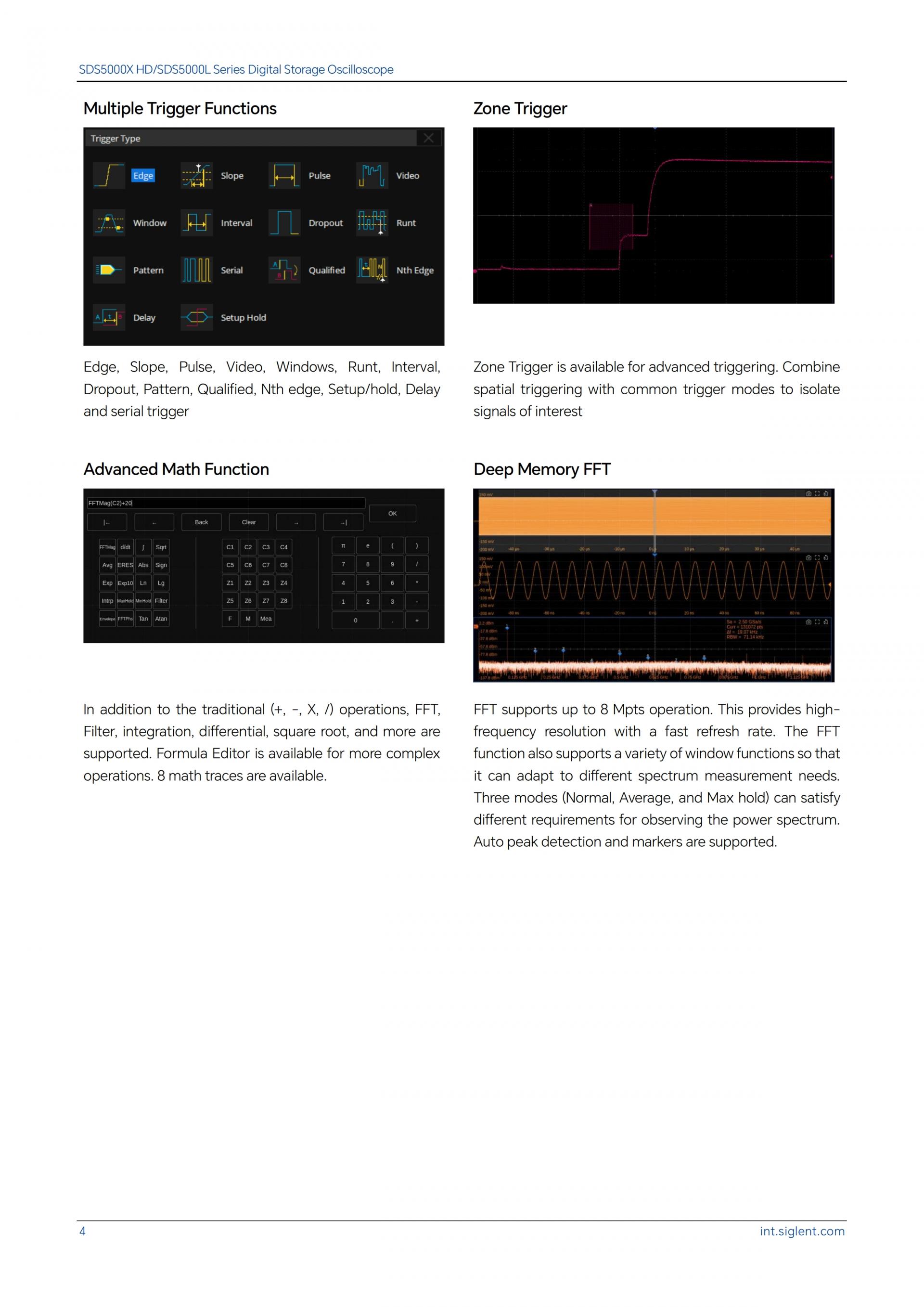

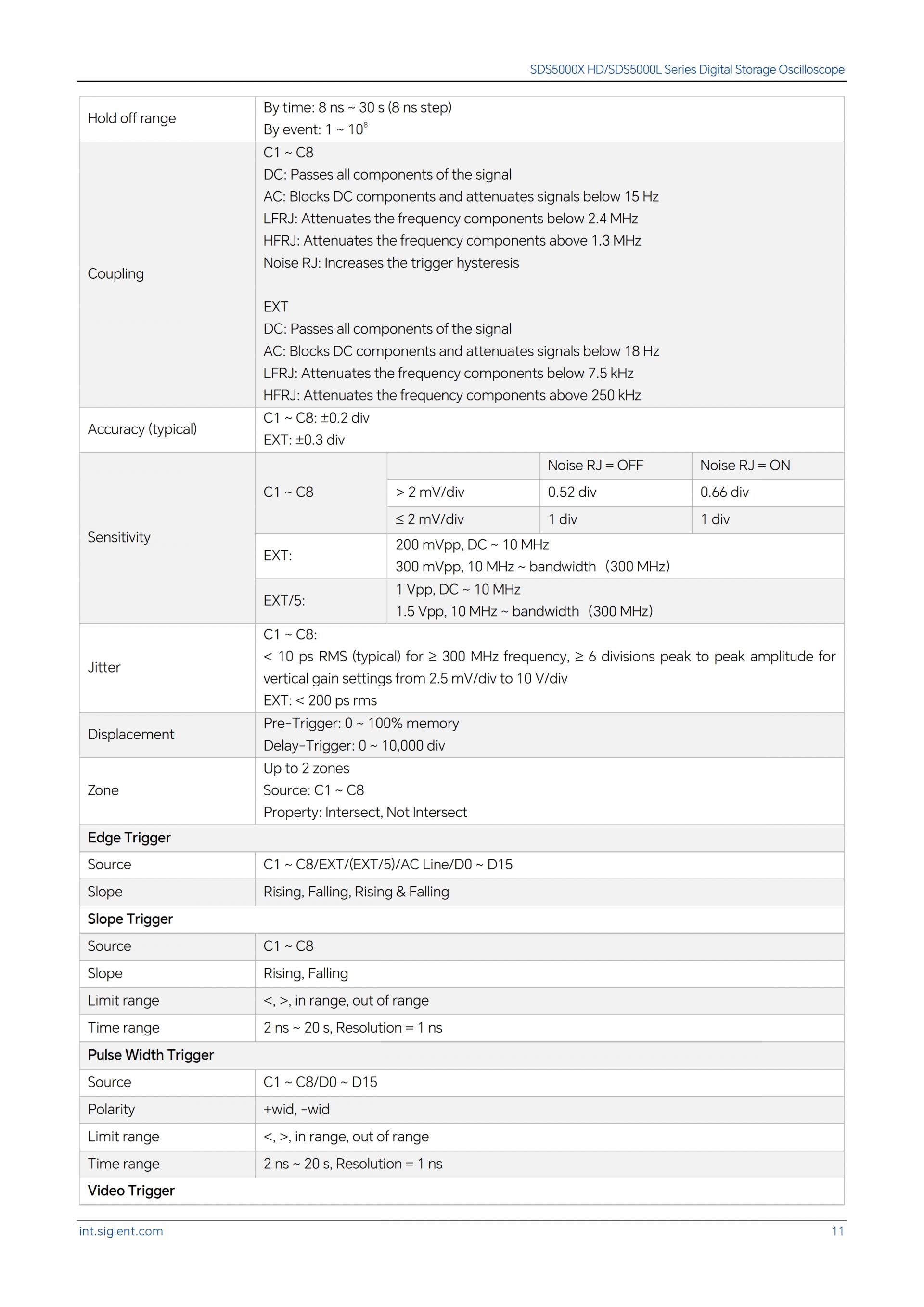

- 지능형 트리거: 에지, 슬로프, 펄스, 윈도우, 런트, 인터벌, 드롭아웃, 패턴, 한정, N번째 에지, 셋업/홀드, 지연 및 비디오(HDTV 지원). 존 트리거는 고급 트리거를 간소화합니다.

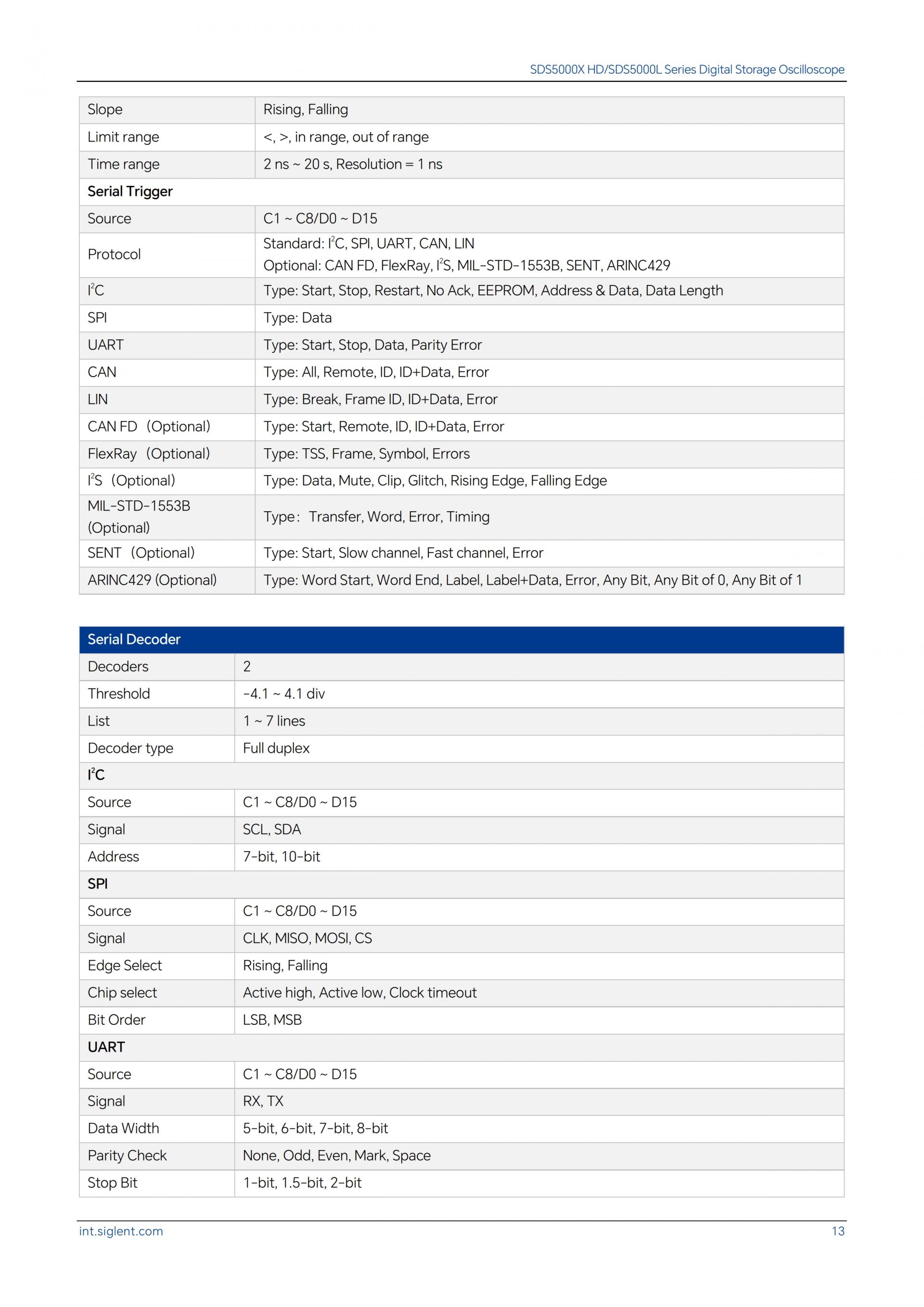

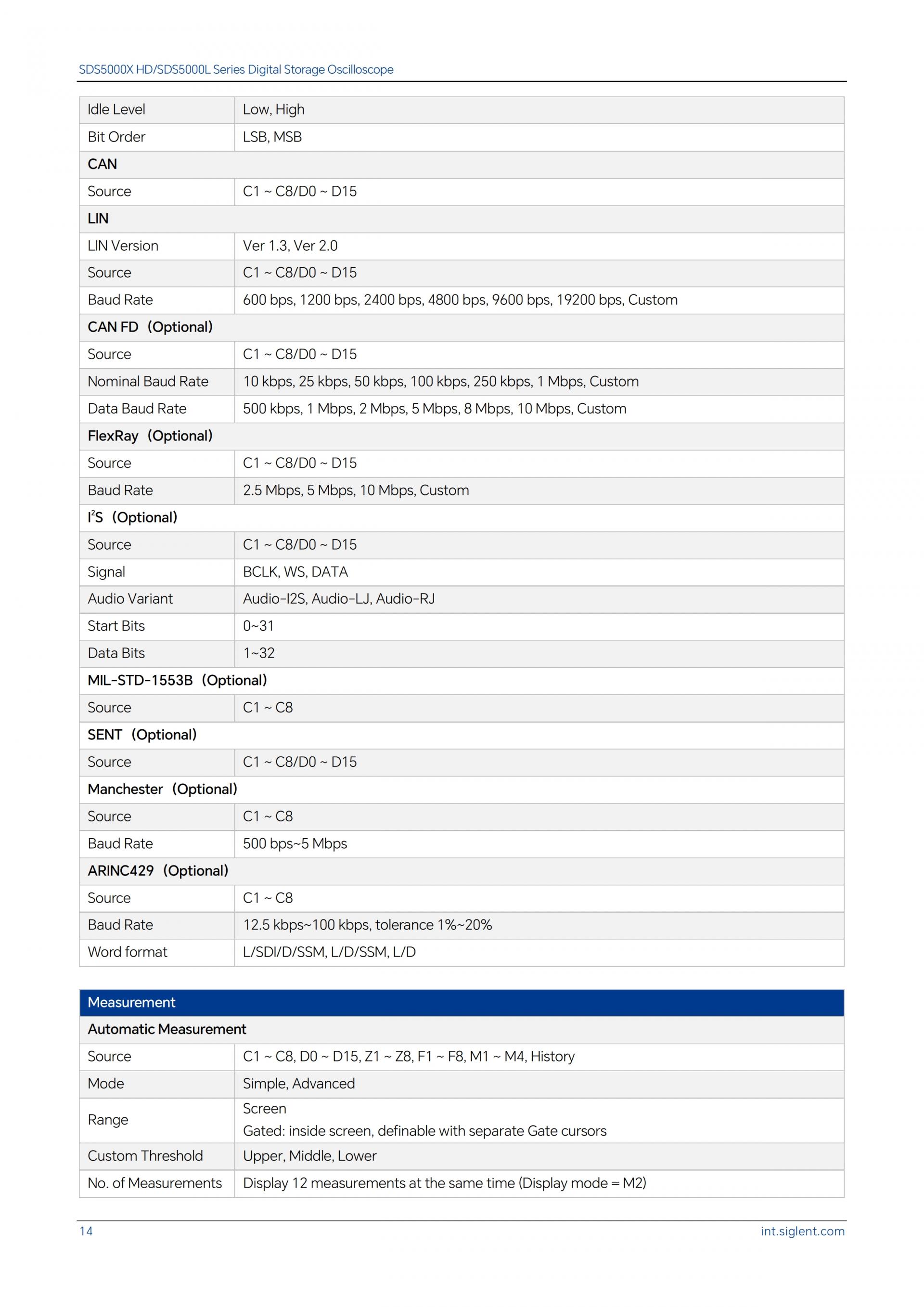

- 직렬 버스 트리거링 및 디코더는 I2C, SPI, UART, CAN, LIN, CAN FD, FlexRay, I2S, MIL-STD-1553B, SENT, Manchester 및 ARINC429를 포함한 프로토콜을 지원합니다.
- 사용자가 설정한 트리거 조건에 따라 최대 레코드 길이를 여러 세그먼트(최대 170,000개)로 분할하는 세그먼트 수집(시퀀스) 모드, 세그먼트 간에 매우 짧은 데드타임을 두어 적격 이벤트를 캡처합니다.
- 히스토리 파형 기록(History) 기능, 최대 기록 파형 길이는 17만 프레임입니다.

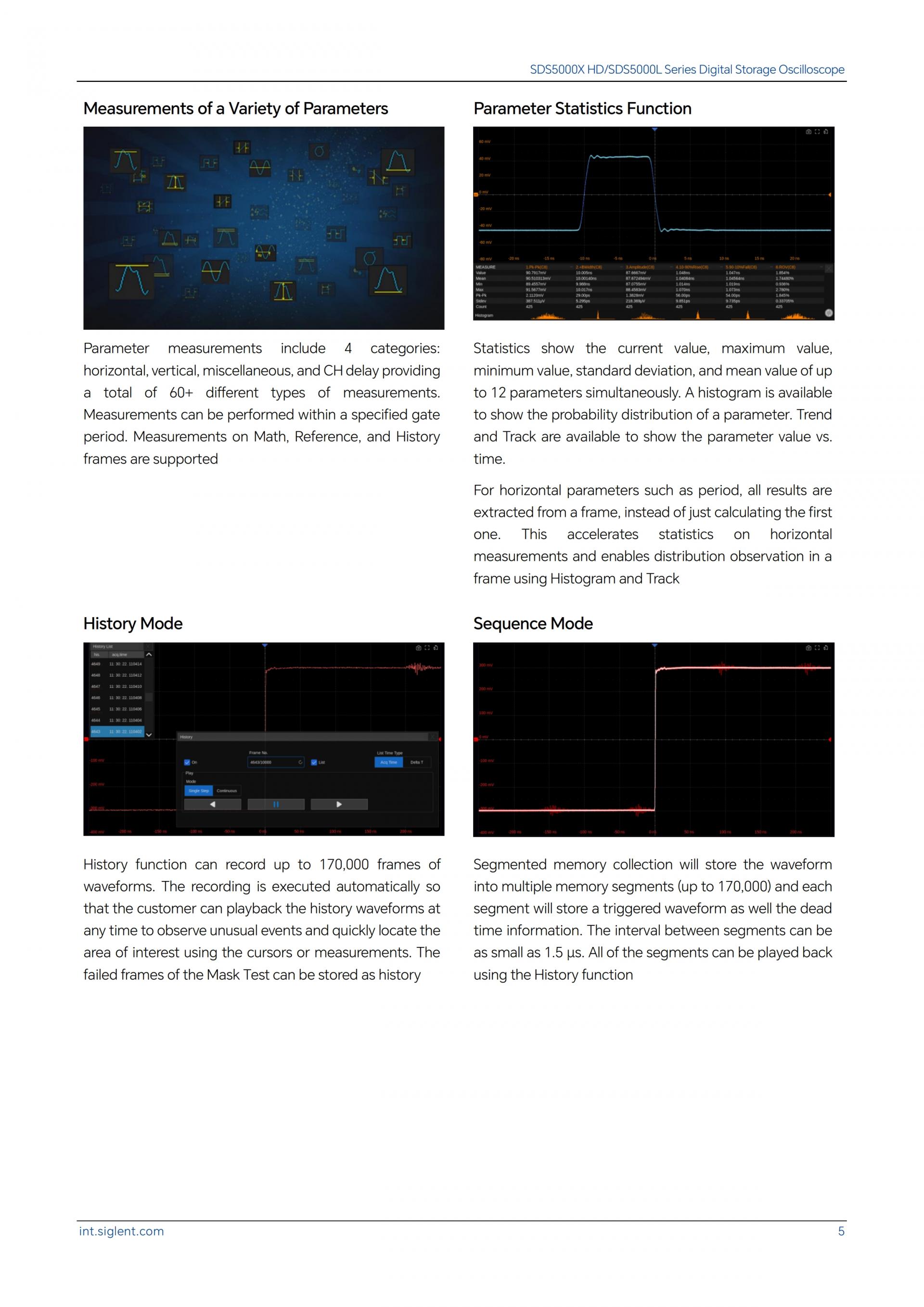

- 60개 이상의 매개변수에 대한 자동 측정, 히스토그램, 추적, 추세, 게이팅 측정 및 수학, 기록 및 메모리 추적에 대한 측정을 통한 통계 지원
- 8개의 수학 추적(8Mpts FFT, 필터, 덧셈, 뺄셈, 곱셈, 나눗셈, 적분, 미분, 제곱근 등), 수식 편집기 지원

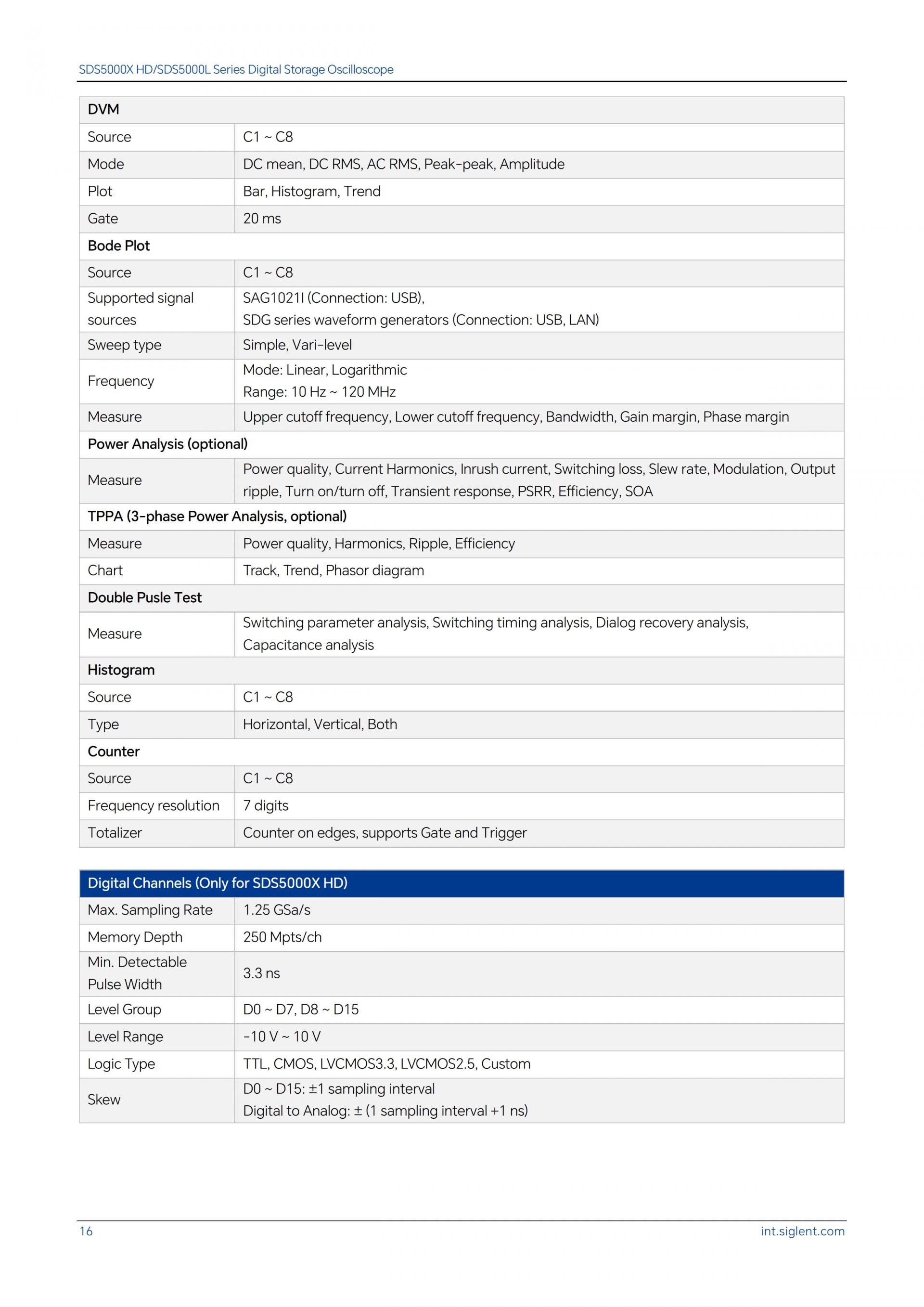

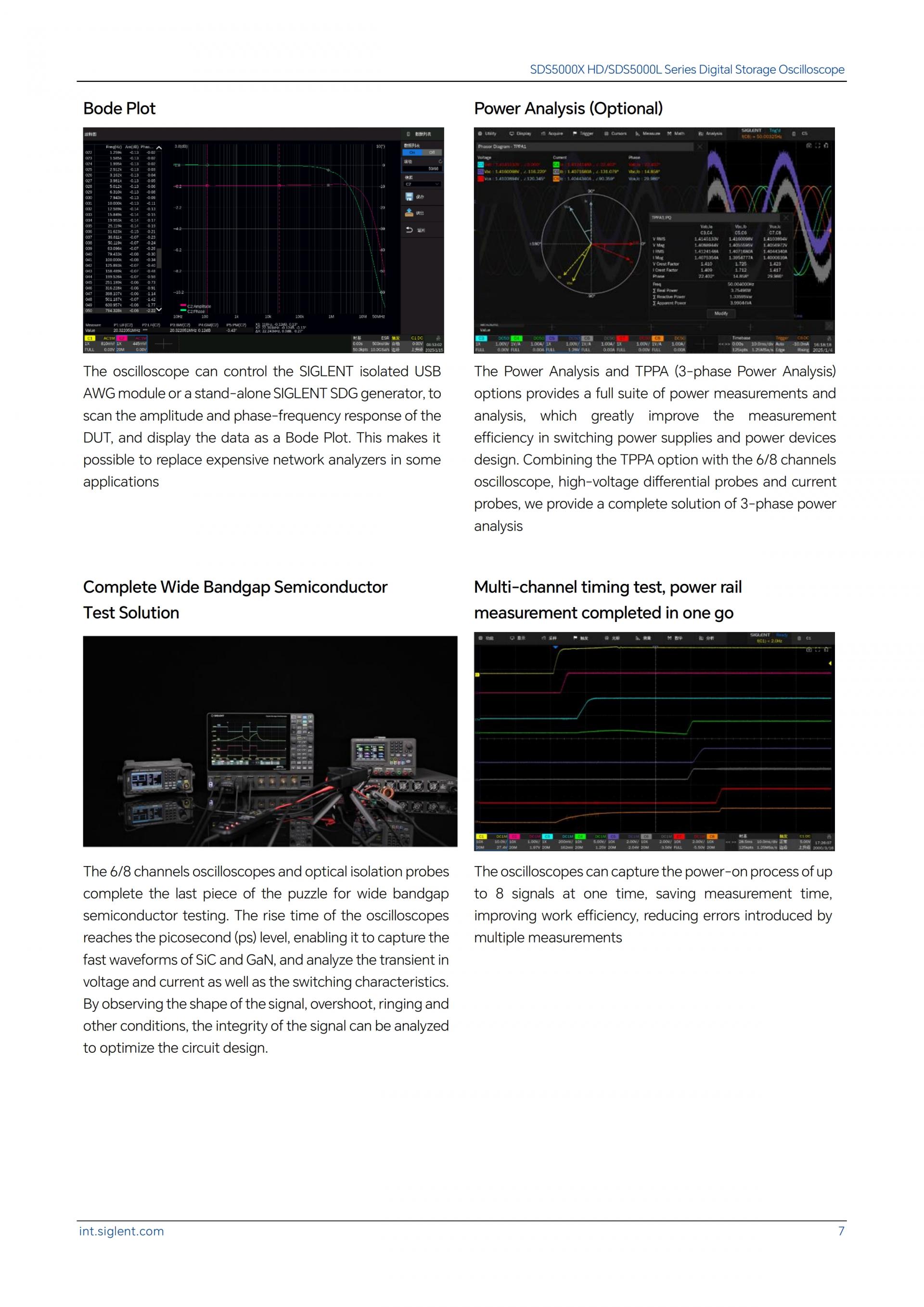

- 검색, 탐색, 디지털 전압계, 카운터, 파형 히스토그램, 보드 플롯, 전력 분석 및 이중 펄스 테스트와 같은 풍부한 데이터 분석 기능
- 고속 하드웨어 기반 평균, 고해상도; 사용자 정의 마스크를 생성하기 위한 마스크 편집기 도구가 포함된 고속 하드웨어 기반 마스크 테스트 기능

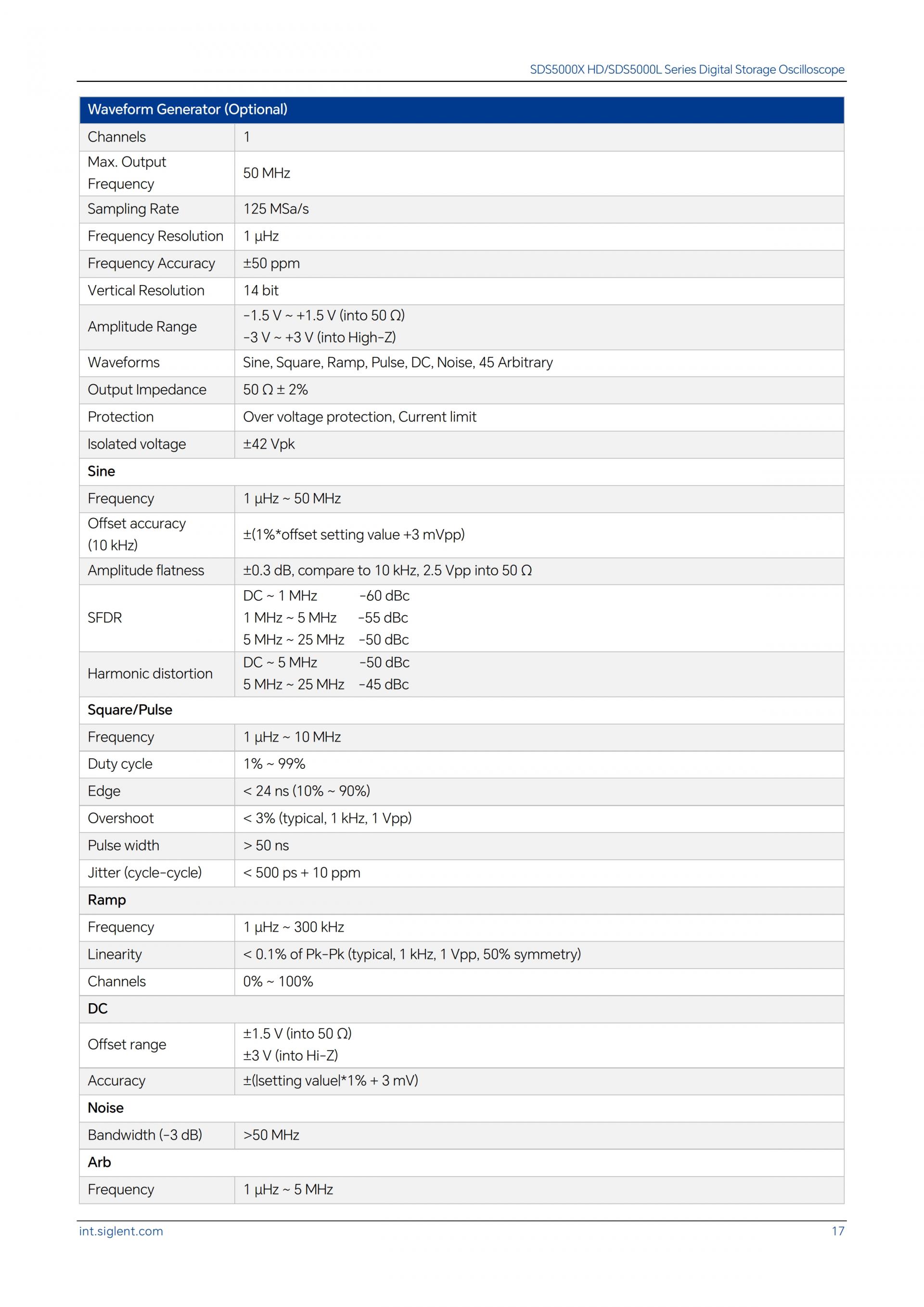

- 외부 50MHz 파형 생성기 지원

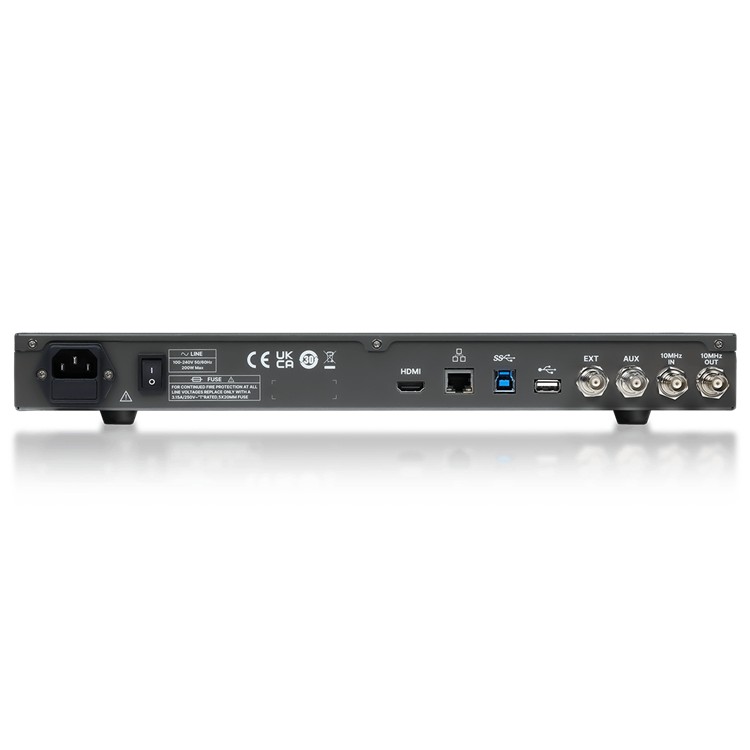

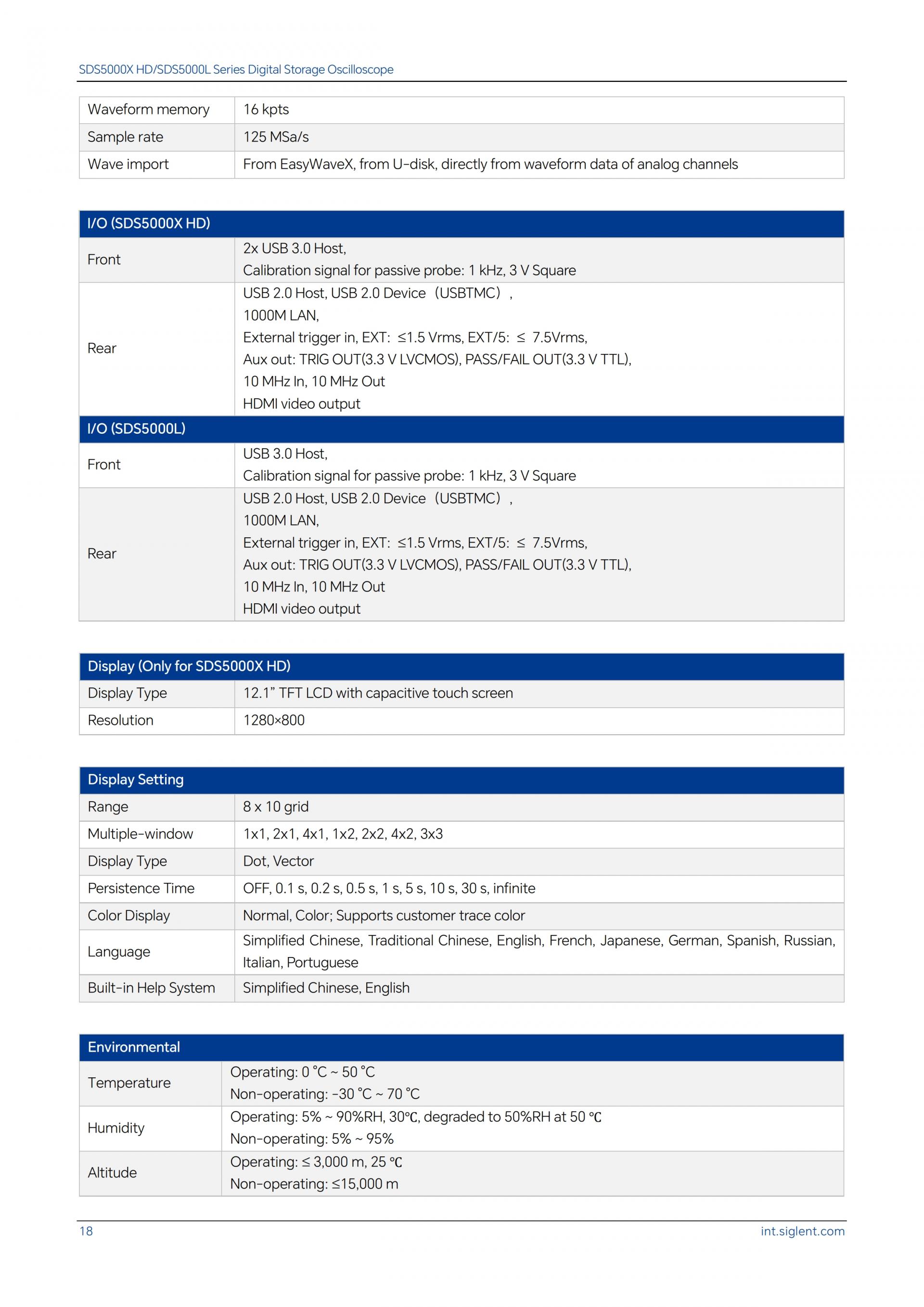

- 인터페이스에는 다음이 포함됩니다: 1 x USB 호스트 3.0, USB 2.0 호스트, USB 3.0 장치(USBTMC), 1000M LAN, HDMI, 외부 트리거 입력, 보조 출력(통과/실패, 트리거 출력), 10MHz 입력, 10MHz 출력
- 내장 웹 서버는 웹 브라우저를 사용하여 LAN 포트를 통한 원격 제어를 지원합니다. SCPI 원격 제어 명령을 지원합니다. 외부 마우스 및 키보드도 지원합니다.
