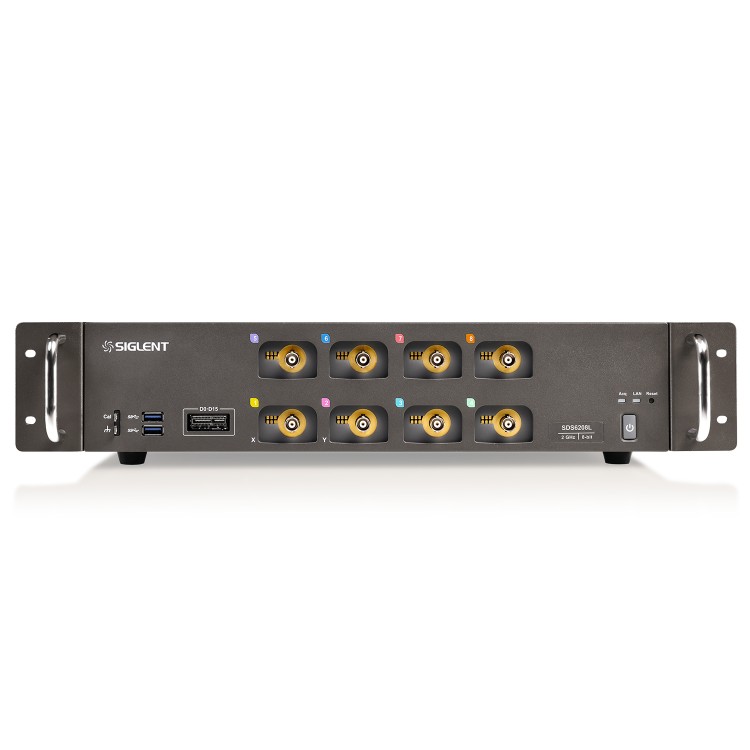

SIGLENT SDS6000L 로우 프로파일 디지털 스토리지 오실로스코프
가격문의(상세정보 참조)

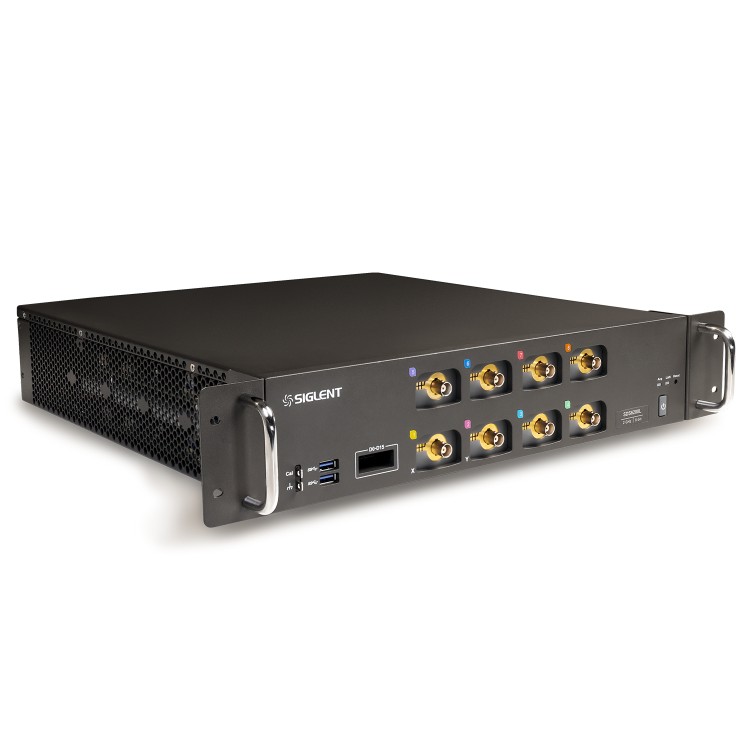

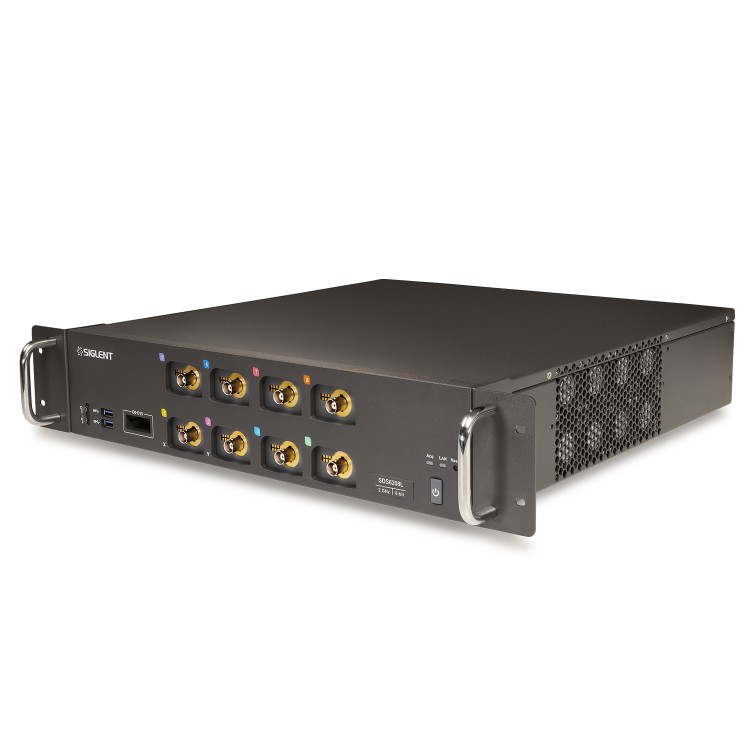

SIGLENT SDS6000L 로우 프로파일 디지털 스토리지 오실로스코프
SIGLENT SDS6000L Low Profile Digital Storage Oscilloscope

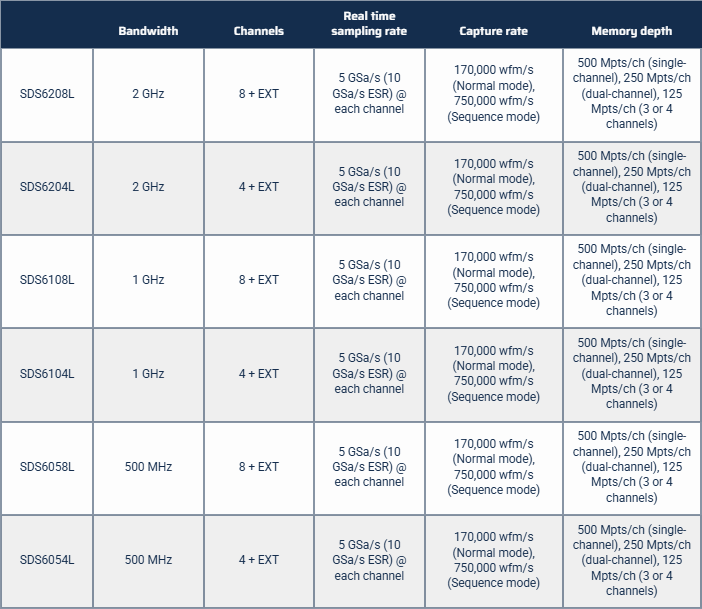

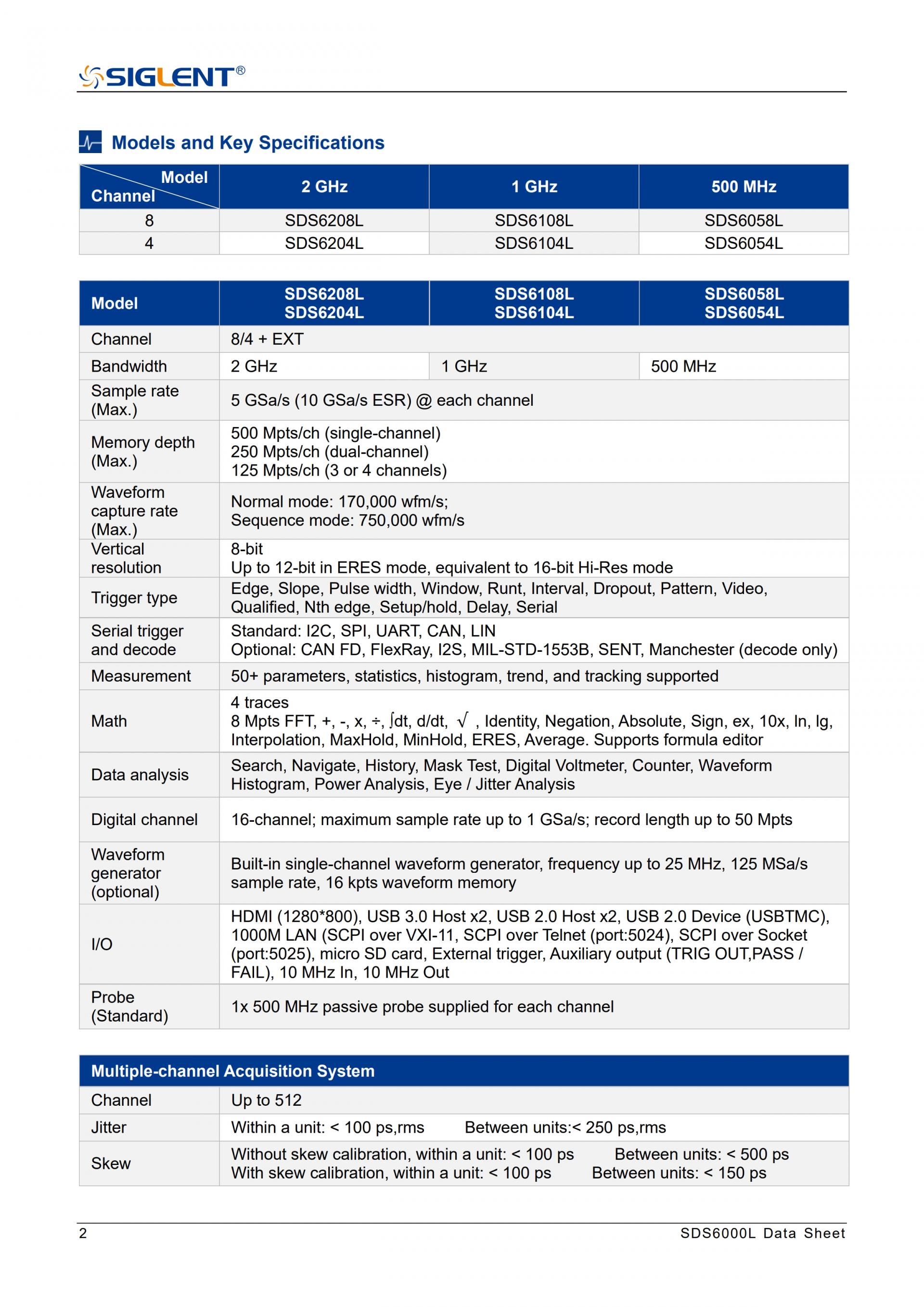

- 500MHz, 1GHz, 2GHz 모델
- 8/4 아날로그 채널 + 1 외부 트리거
- 채널당 5 GSa/s(10 GSa/s ESR)
- 최대 500Mpts의 기록 길이
- SYNC-64를 사용하여 64개의 SDS6000L을 동기화합니다.
- 최대 750,000 wfm/s의 파형 캡처 속도(시퀀스 모드)
- 직렬 버스 트리거링 및 디코더, I 2 C, SPI, UART, CAN, LIN, CAN FD, FlexRay, I 2 S, MIL-STD-1553B, SENT 및 Manchester 지원
클릭 하시면 이동합니다.
시글런트 ・ SIGLENT
SDS6000L
로우 프로파일 디지털 스토리지 오실로스코프
SDS6000L Low Profile Digital Storage Oscilloscope

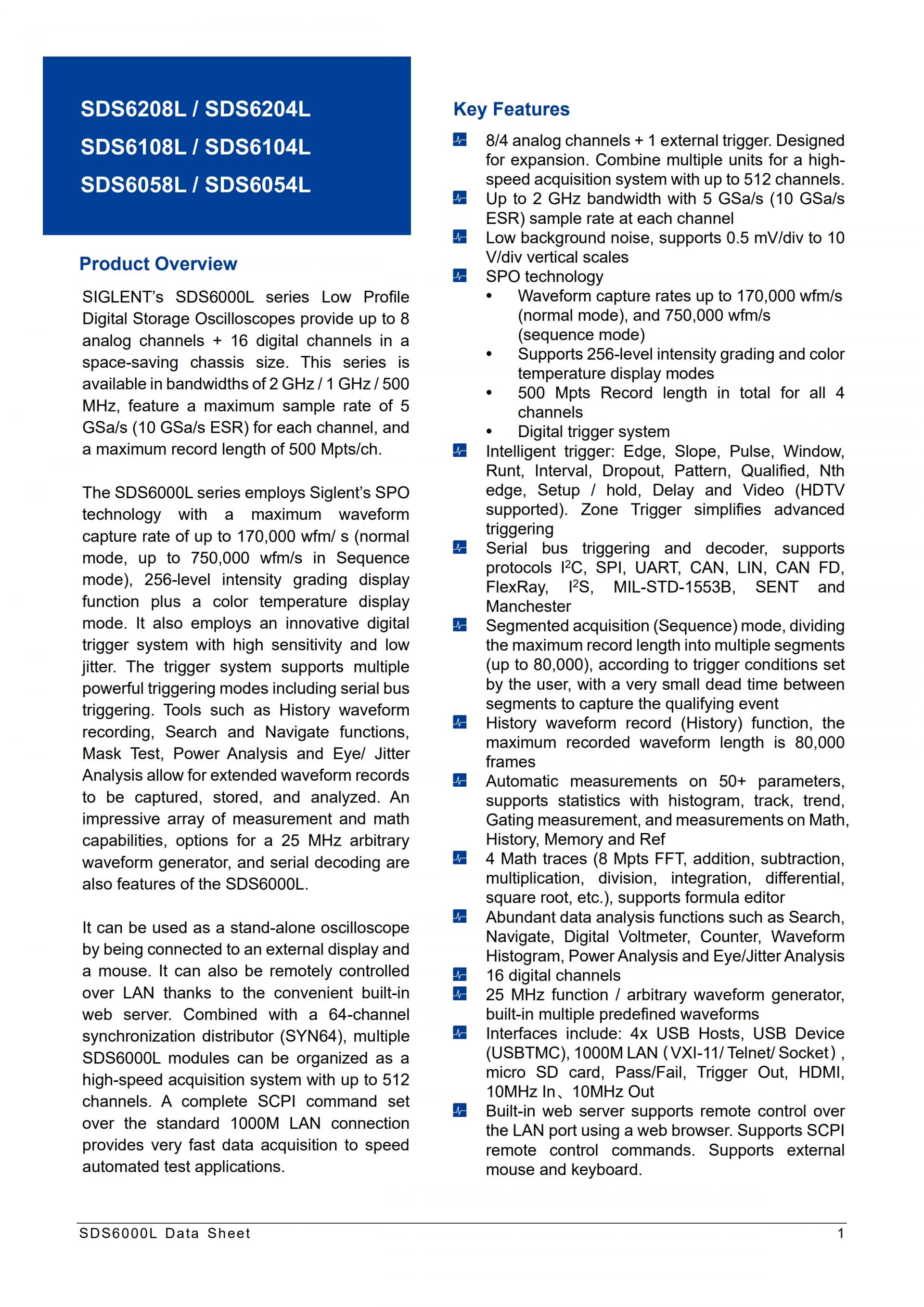

제품 개요

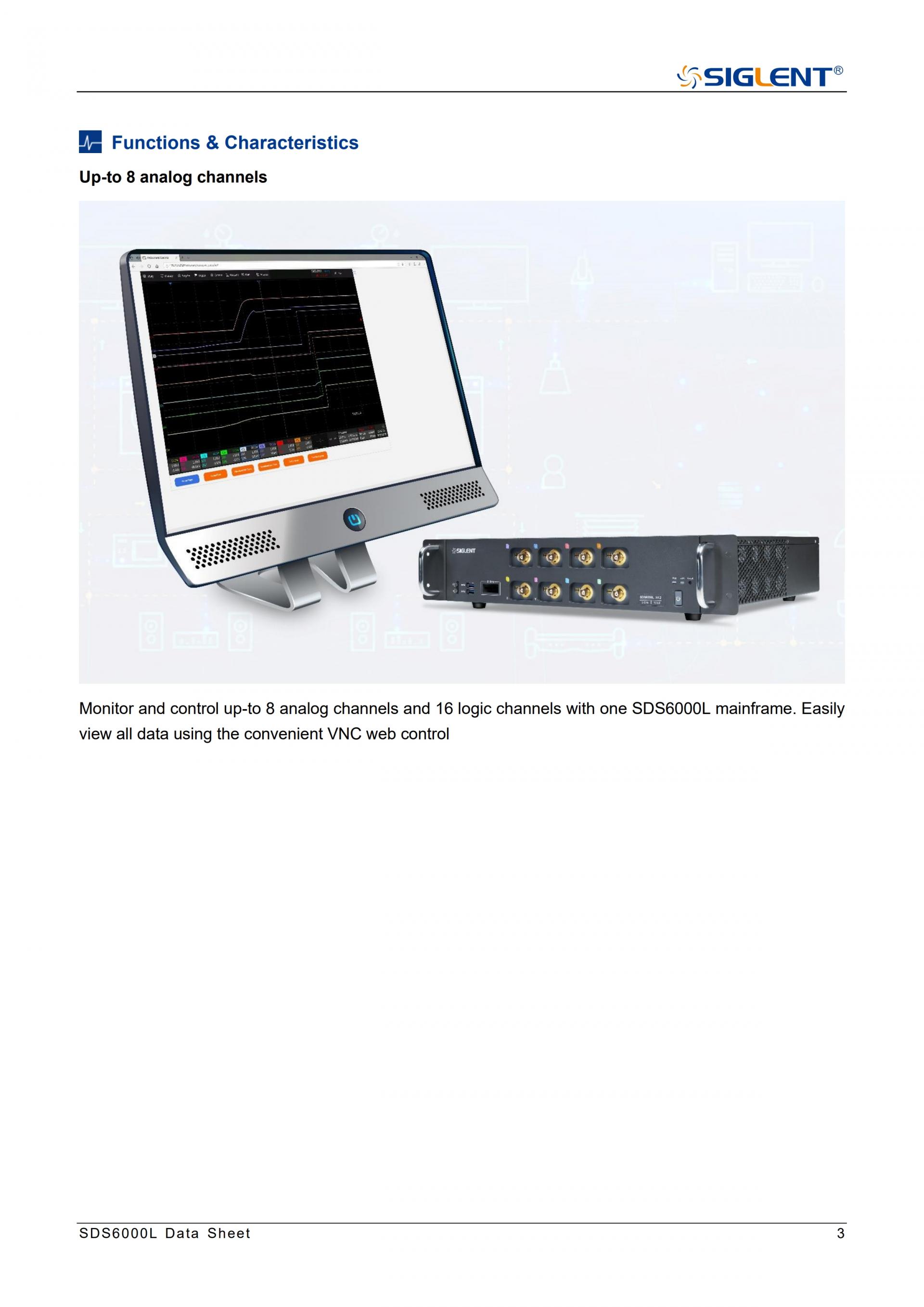

SIGLENT의 SDS6000L 시리즈 로우 프로파일 디지털 스토리지 오실로스코프는 공간 절약형 섀시 크기에 최대 8개의 아날로그 채널과 16개의 디지털 채널을 제공합니다. 이 시리즈는 2GHz / 1GHz / 500MHz 대역폭으로 제공되며, 각 채널당 최대 5GSa/s(10GSa/s ESR)의 샘플링 속도와 최대 500Mpts/ch의 레코드 길이를 제공합니다.
SDS6000L 시리즈는 Siglent의 SPO 기술을 채택하여 최대 170,000 wfm/s(일반 모드, 시퀀스 모드 최대 750,000 wfm/s)의 파형 캡처 속도, 256단계 강도 등급 표시 기능, 그리고 색온도 표시 모드를 제공합니다. 또한, 고감도와 낮은 지터를 갖춘 혁신적인 디지털 트리거 시스템을 채택했습니다. 이 트리거 시스템은 직렬 버스 트리거링을 포함한 여러 강력한 트리거 모드를 지원합니다. 히스토리 파형 기록, 검색 및 탐색 기능, 마스크 테스트, 전력 분석, 아이/지터 분석 등의 도구를 통해 확장된 파형 레코드를 캡처, 저장 및 분석할 수 있습니다. SDS6000L은 다양한 측정 및 연산 기능, 25MHz 임의 파형 발생기 옵션, 그리고 직렬 디코딩 기능도 제공합니다.

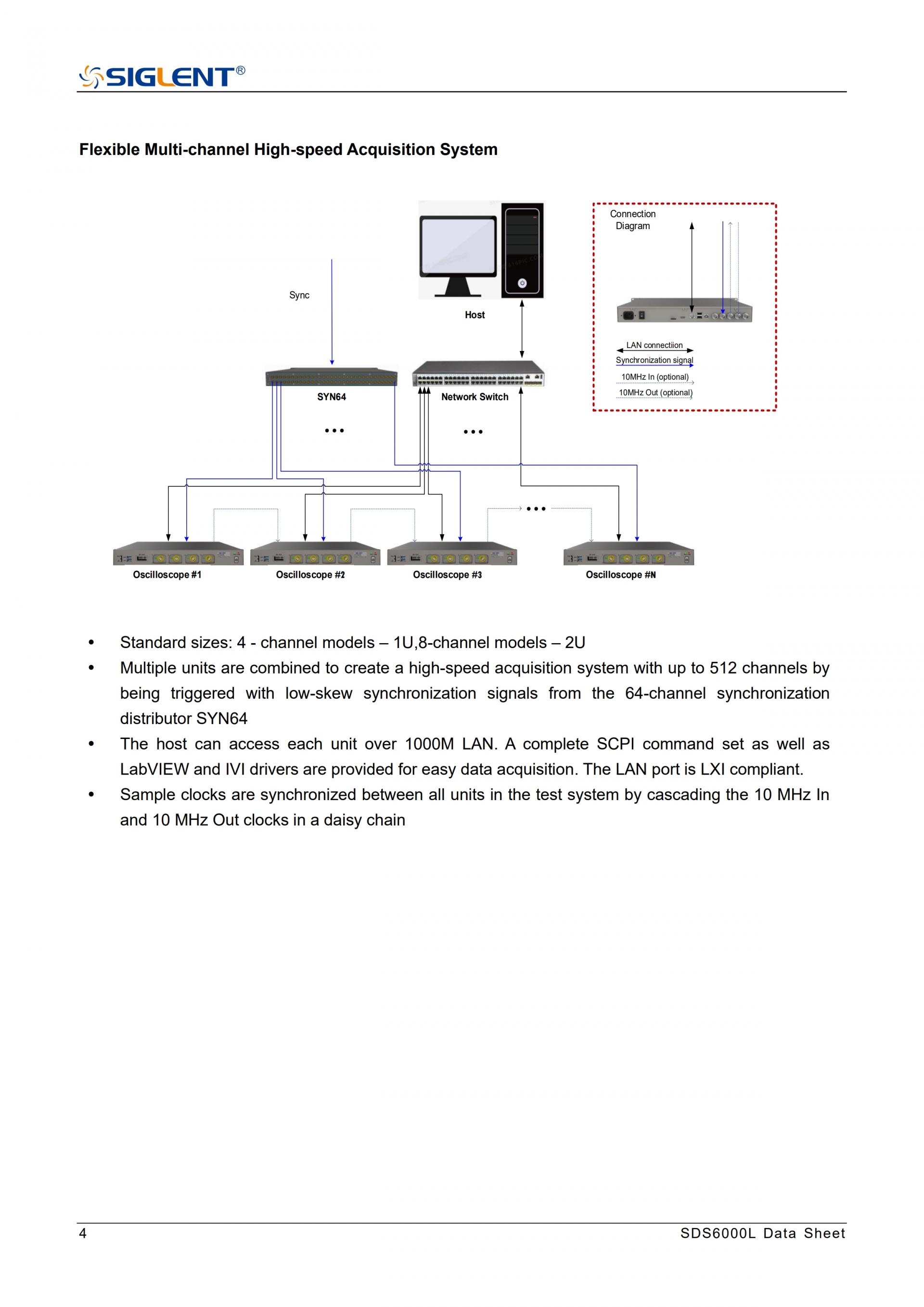

외부 디스플레이와 마우스에 연결하여 독립형 오실로스코프로 사용할 수 있습니다. 편리한 내장 웹 서버 덕분에 LAN을 통해 원격으로 제어할 수도 있습니다. 64채널 동기화 분배기(SYN64)와 함께 사용하면 여러 대의 SDS6000L 모듈을 최대 512채널의 고속 데이터 수집 시스템으로 구성할 수 있습니다. 표준 1000M LAN 연결을 통한 완전한 SCPI 명령 세트는 자동화 테스트 애플리케이션의 속도를 높이는 매우 빠른 데이터 수집을 제공합니다.
주요 특징
- 8/4 아날로그 채널 + 1 외부 트리거. 확장 가능하도록 설계되었습니다. 여러 대의 장치를 연결하여 최대 512개 채널의 고속 데이터 수집 시스템을 구축할 수 있습니다.
- 각 채널에서 5 GSa/s(10 GSa/s ESR) 샘플 속도로 최대 2GHz 대역폭 제공

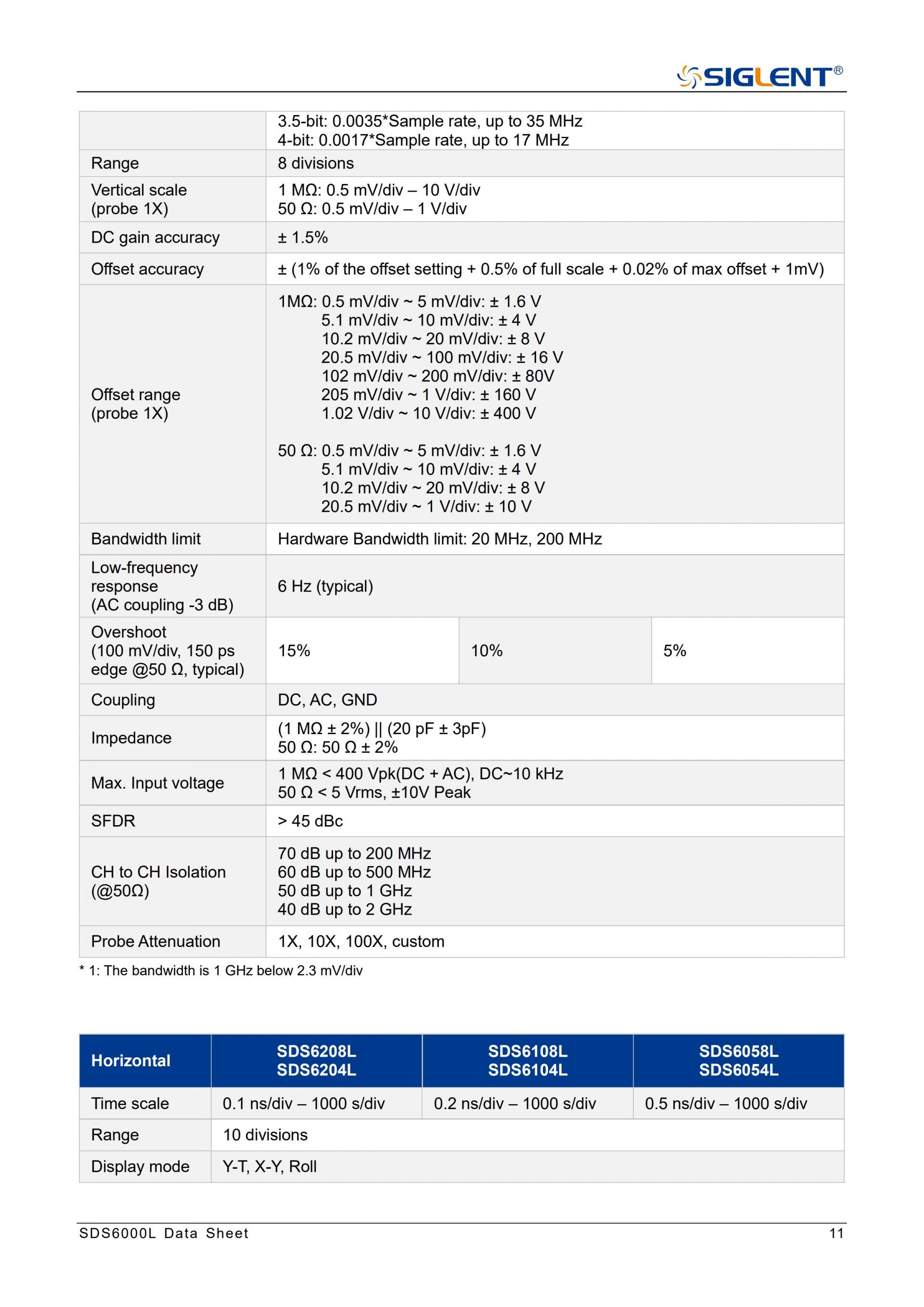

- 낮은 배경 노이즈, 0.5mV/div ~ 10V/div 수직 스케일 지원
- SPO 기술
- 최대 170,000 wfm/s(일반 모드), 최대 750,000 wfm/s(시퀀스 모드)의 파형 캡처 속도
- 256단계 강도 등급 및 색온도 표시 모드 지원
- 4개 채널 모두 총 500Mpts 레코드 길이
- 디지털 트리거 시스템

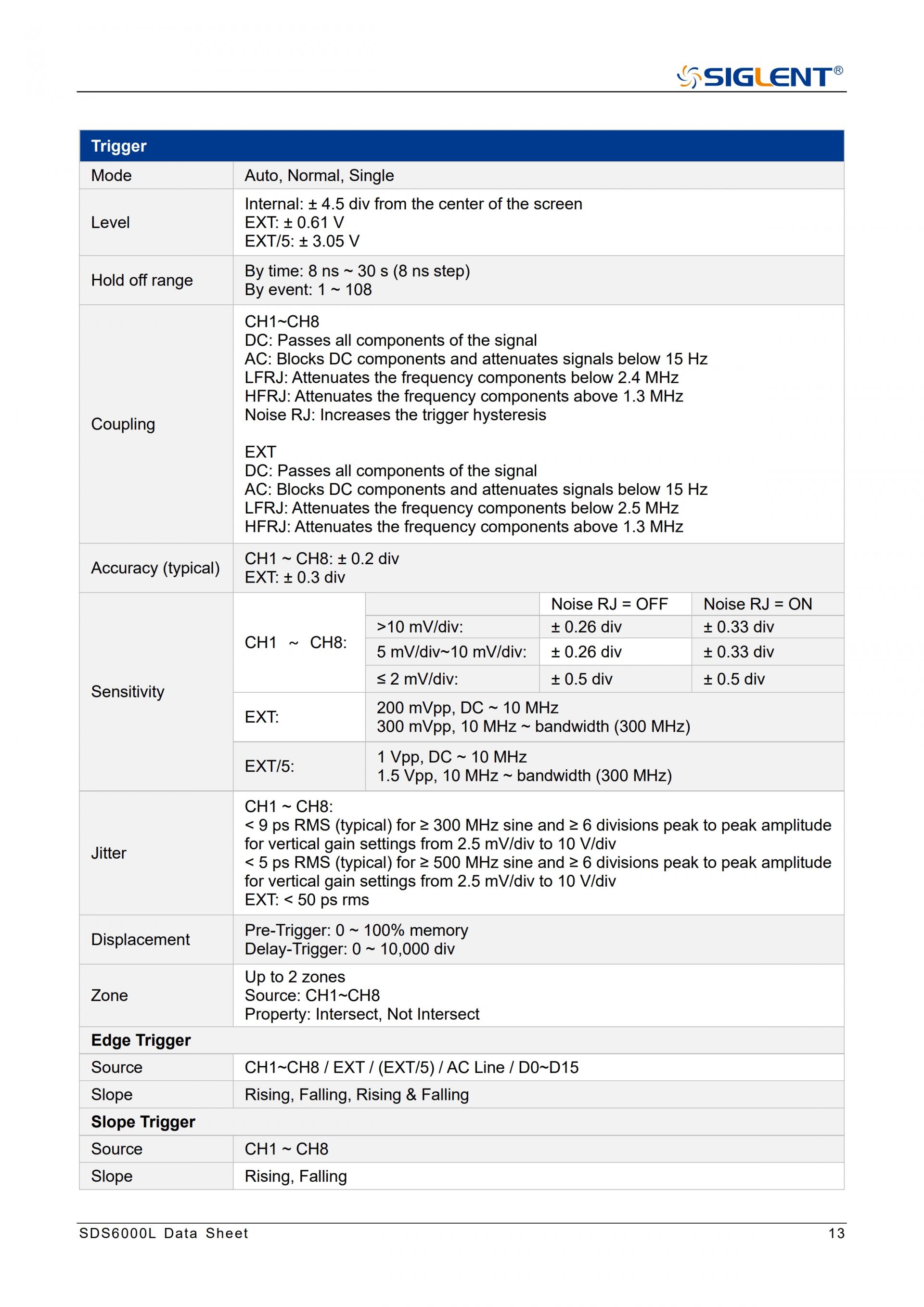

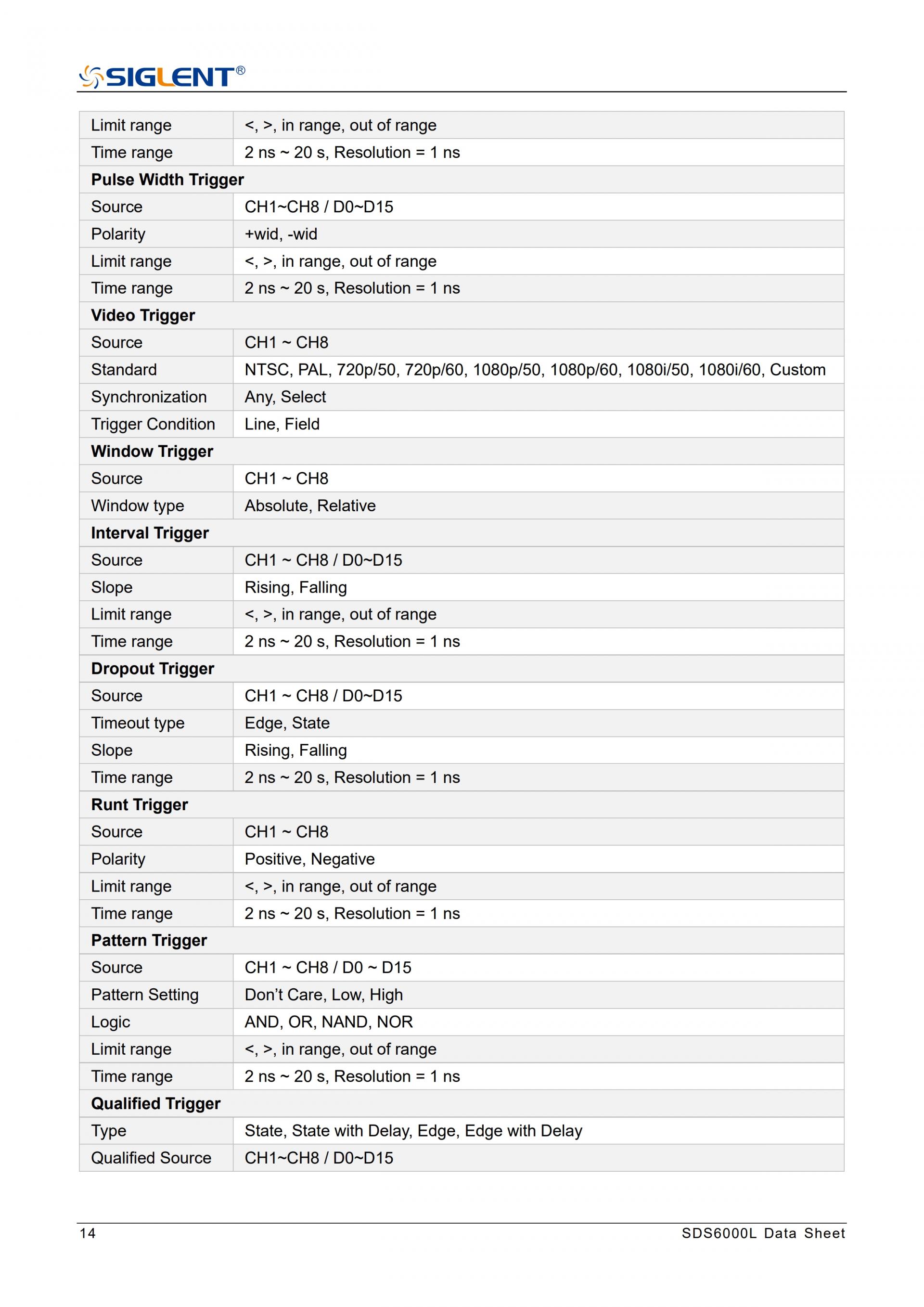

- 지능형 트리거: 에지, 슬로프, 펄스, 윈도우, 런트, 인터벌, 드롭아웃, 패턴, 한정, N번째 에지, 설정/홀드, 지연 및 비디오(HDTV 지원). 존 트리거는 고급 트리거를 간소화합니다.

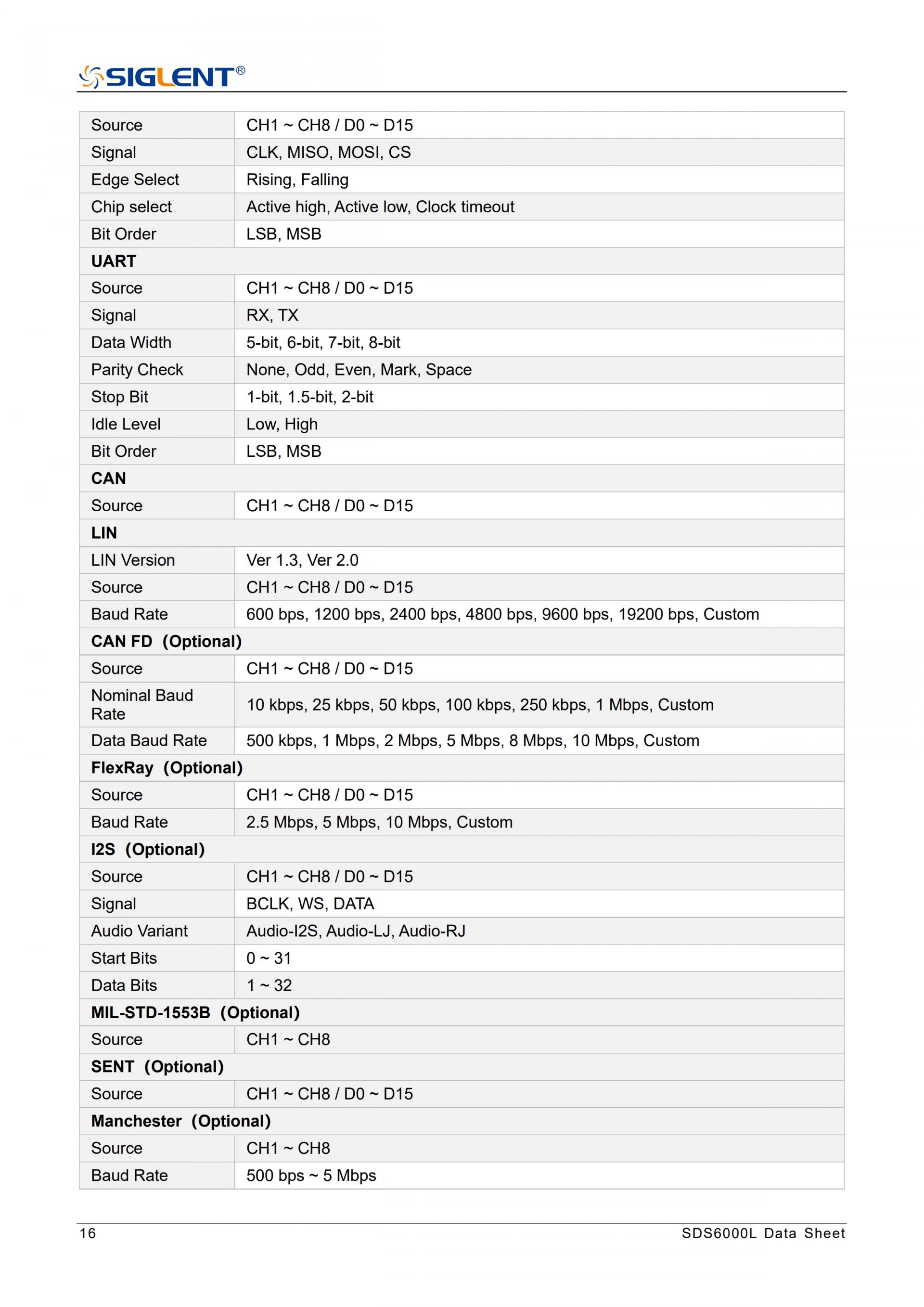

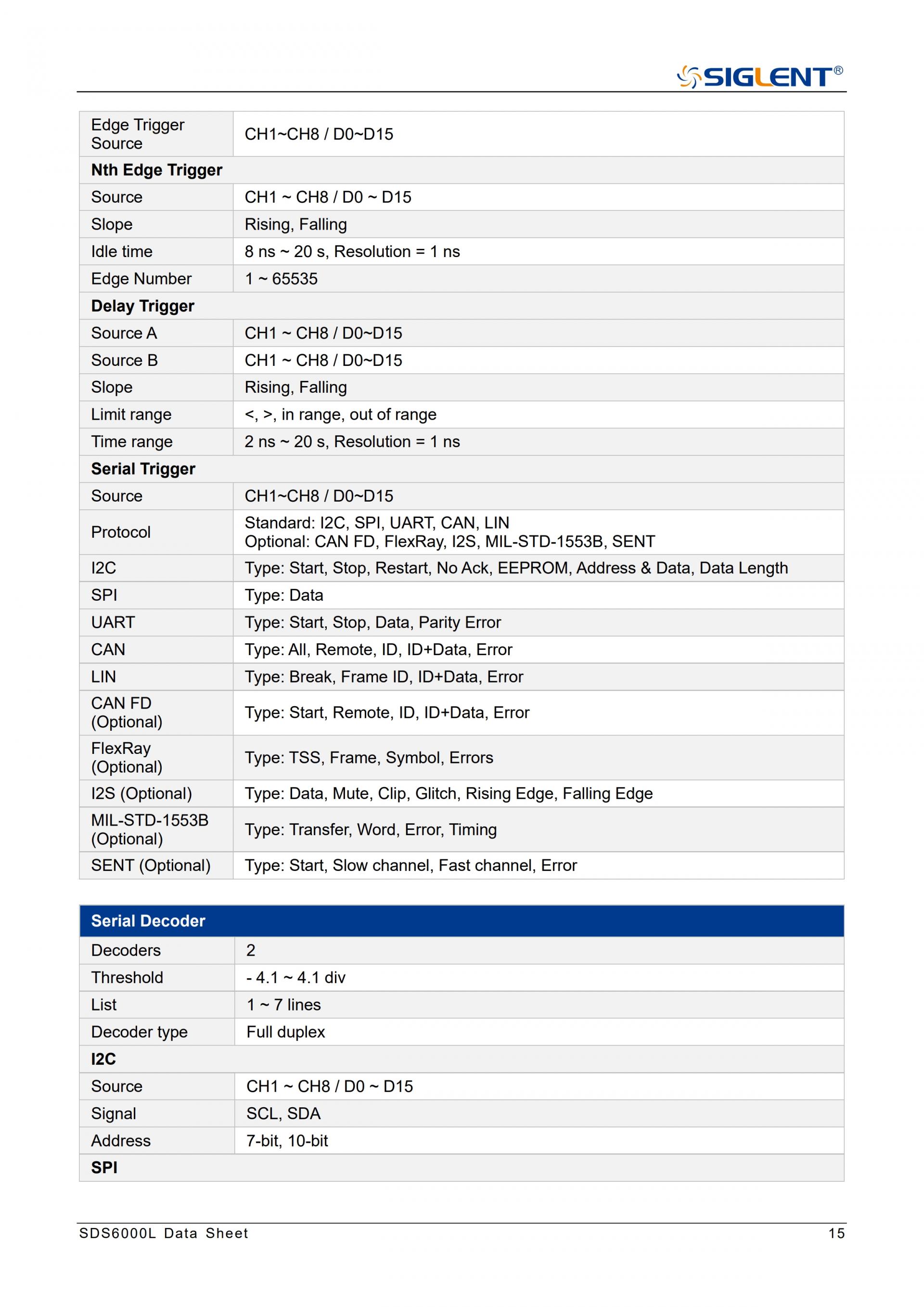

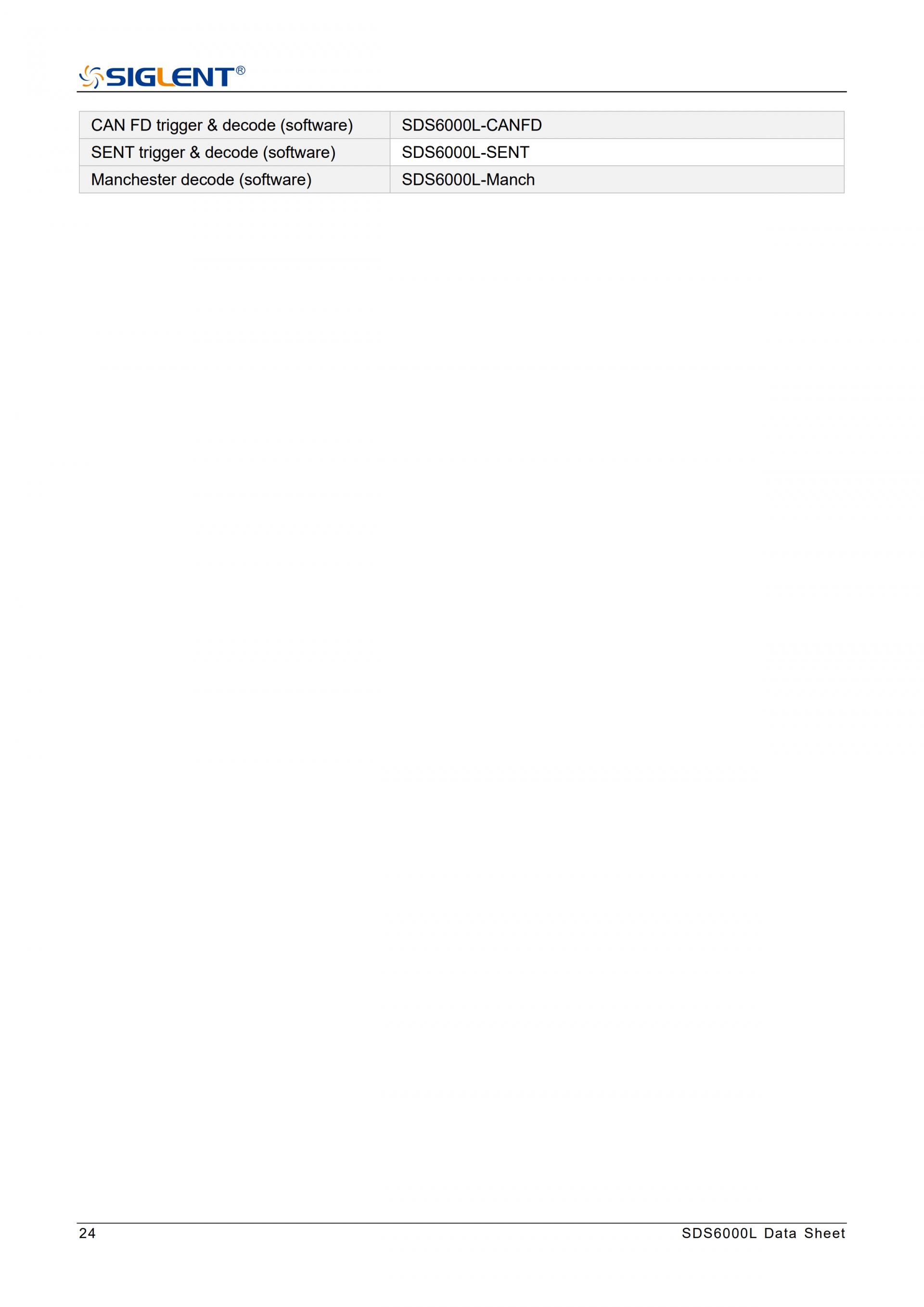

- 직렬 버스 트리거링 및 디코더는 I 2 C, SPI, UART, CAN, LIN, CAN FD, FlexRay, I 2 S, MIL-STD-1553B, SENT 및 Manchester 프로토콜을 지원합니다.
- 사용자가 설정한 트리거 조건에 따라 최대 레코드 길이를 여러 세그먼트(최대 80,000개)로 분할하는 세그먼트 수집(시퀀스) 모드, 세그먼트 간에 매우 짧은 데드타임을 두어 적격 이벤트를 캡처합니다.
- 히스토리 파형 기록(History) 기능, 최대 기록 파형 길이는 80,000프레임입니다.

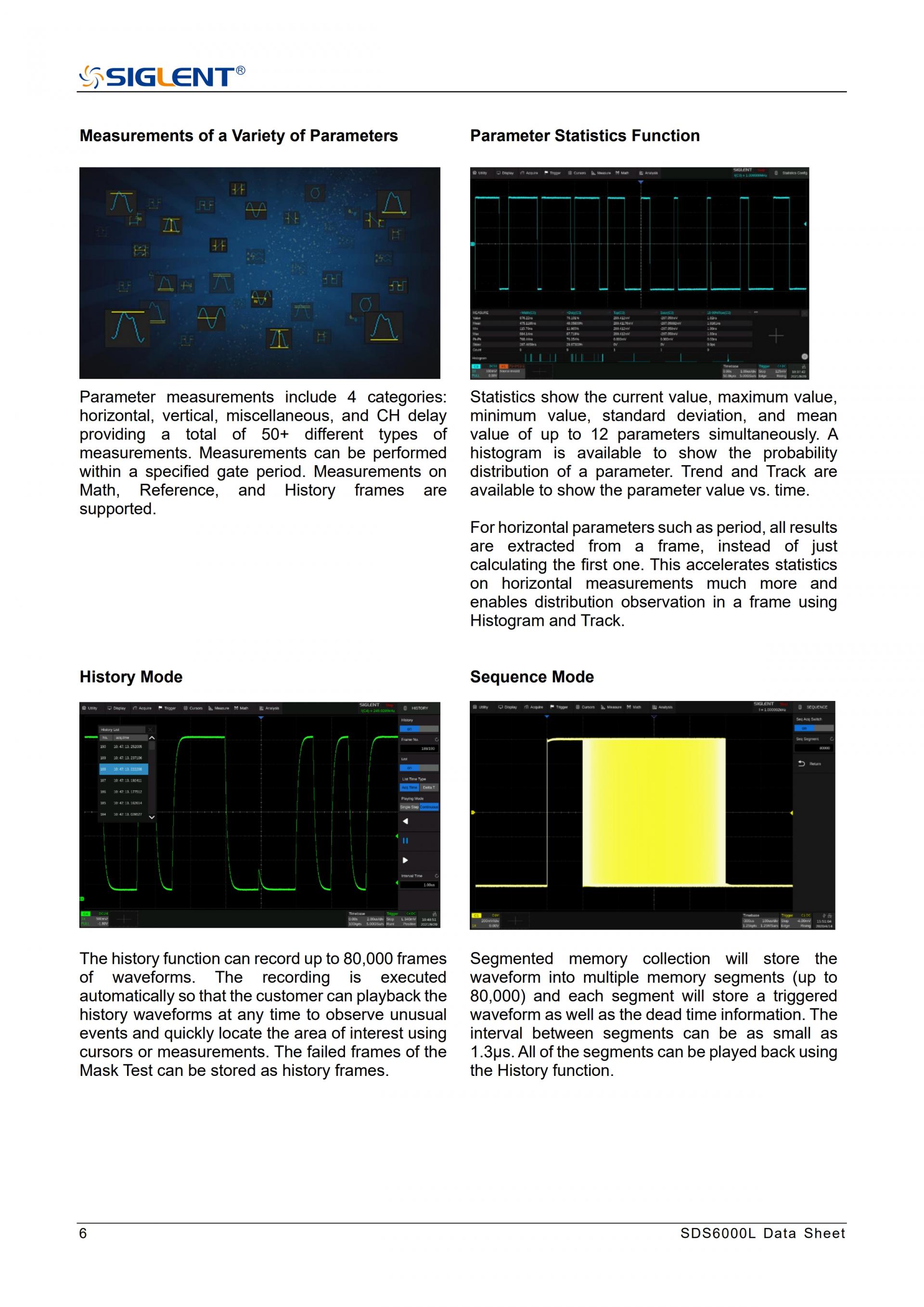

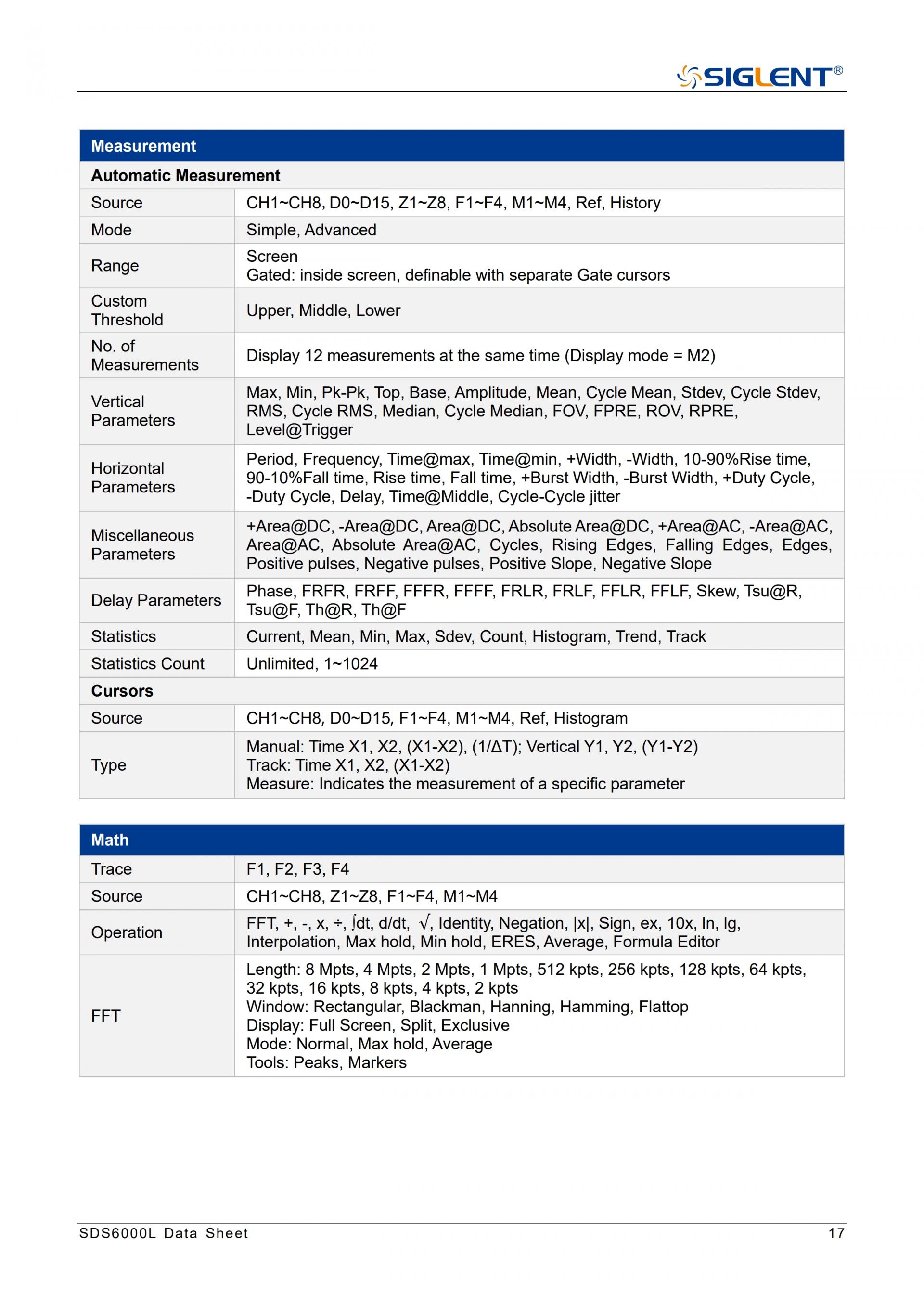

- 50개 이상의 매개변수에 대한 자동 측정, 히스토그램, 추적, 추세, 게이팅 측정 및 수학, 기록, 메모리 및 참조에 대한 측정을 통한 통계 지원
- 4개의 수학 추적(8Mpts FFT, 덧셈, 뺄셈, 곱셈, 나눗셈, 적분, 미분, 제곱근 등), 수식 편집기 지원

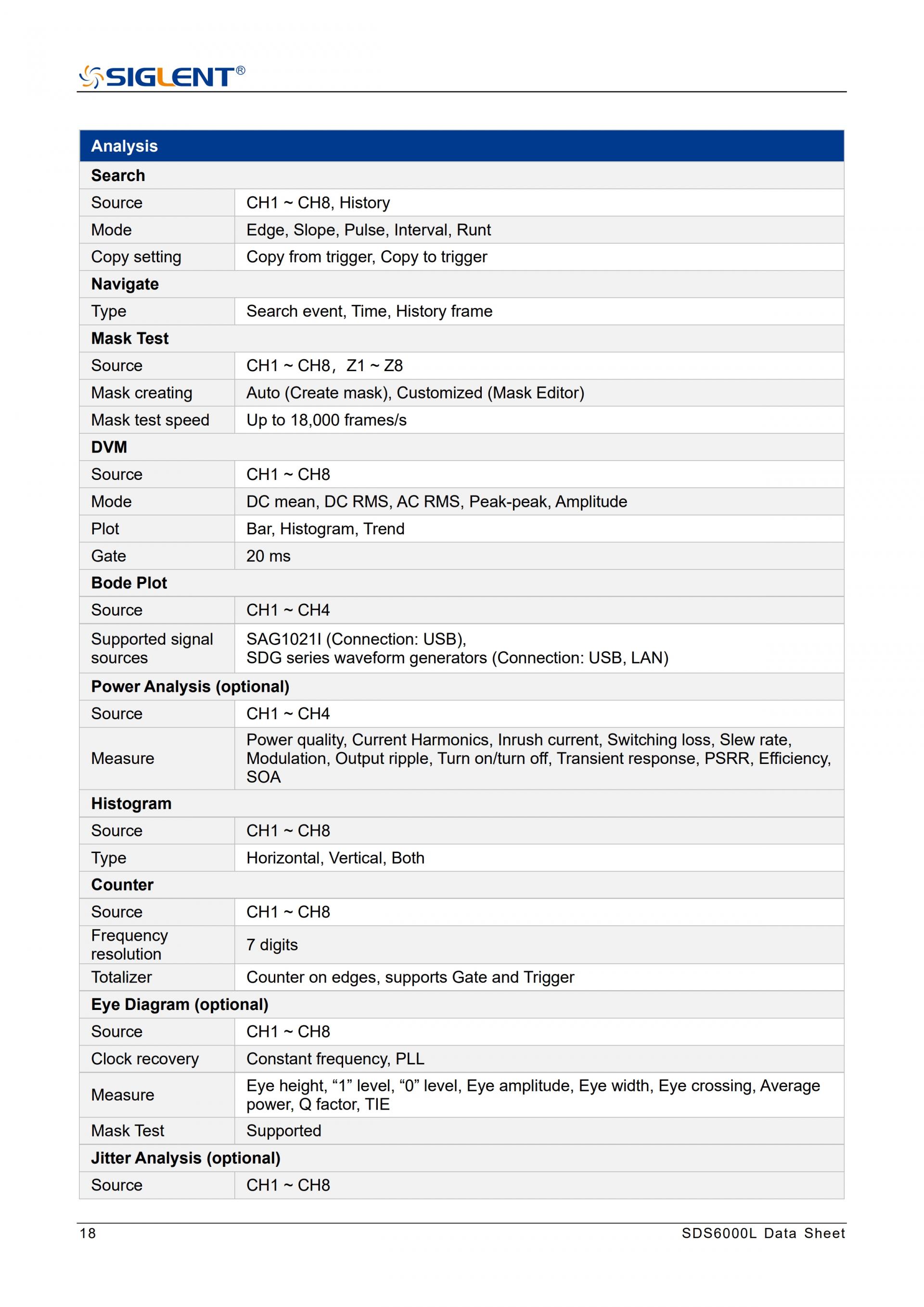

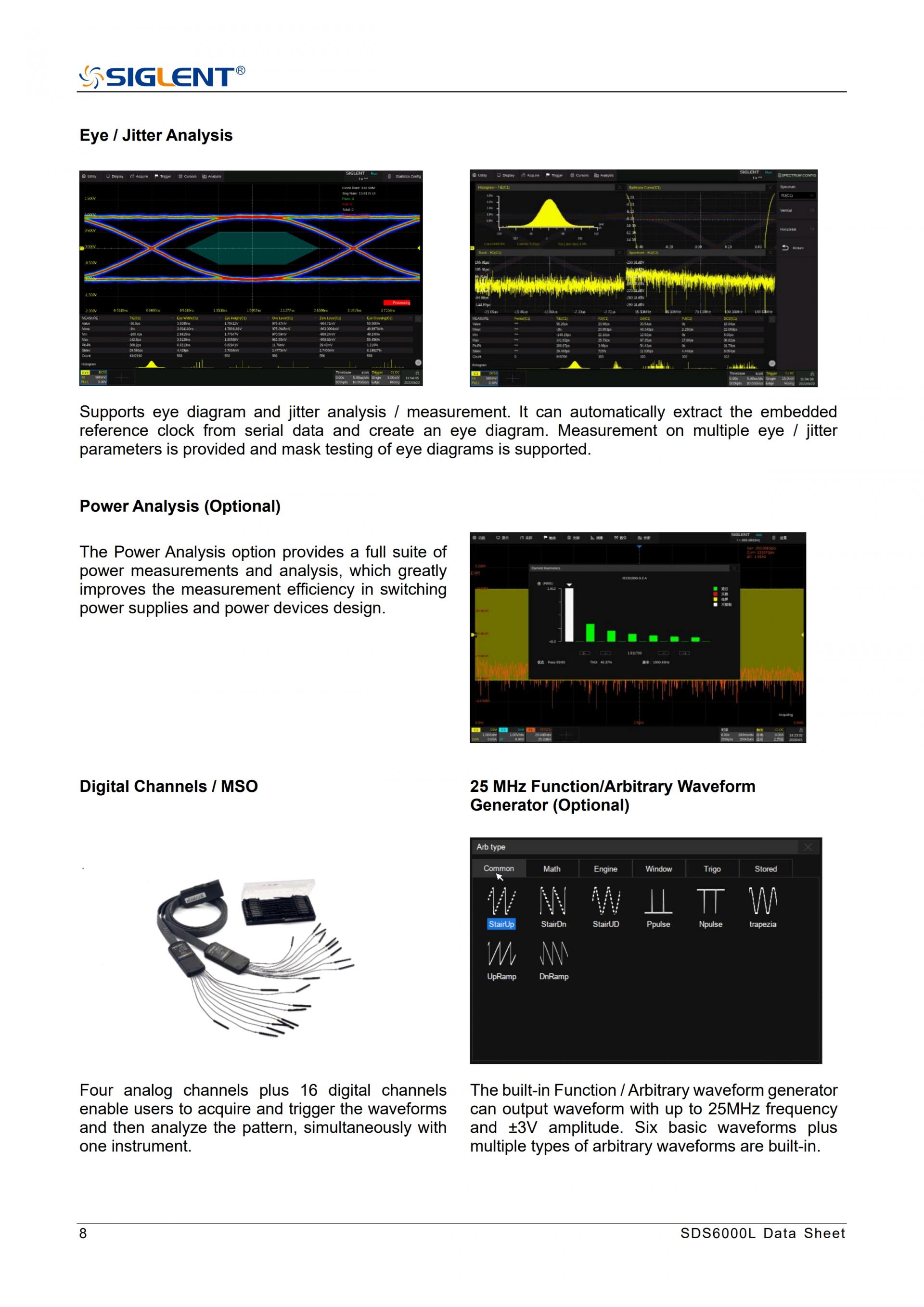

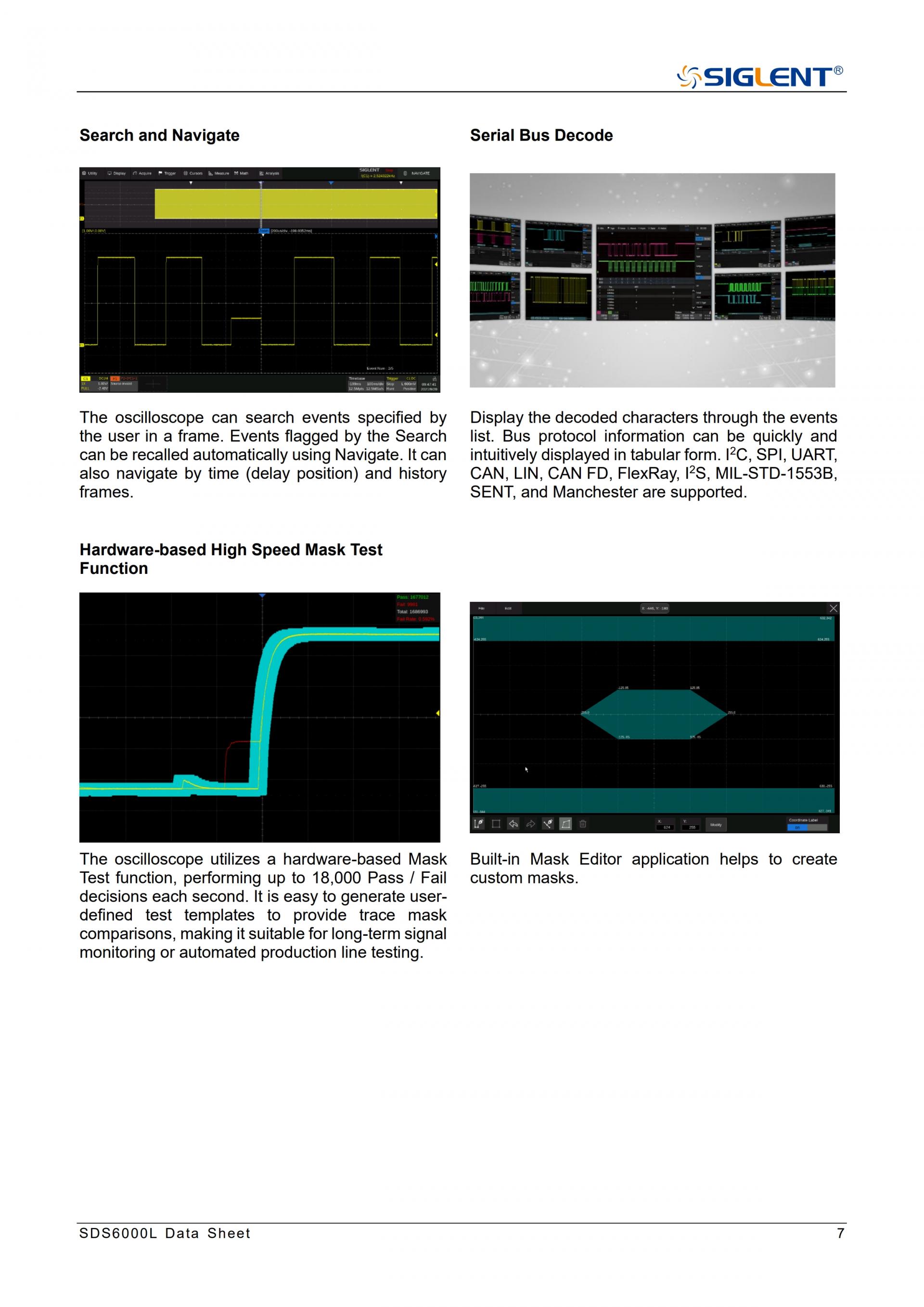

- 검색, 탐색, 디지털 전압계, 카운터, 파형 히스토그램, 전력 분석 및 Eye/Jitter 분석과 같은 풍부한 데이터 분석 기능

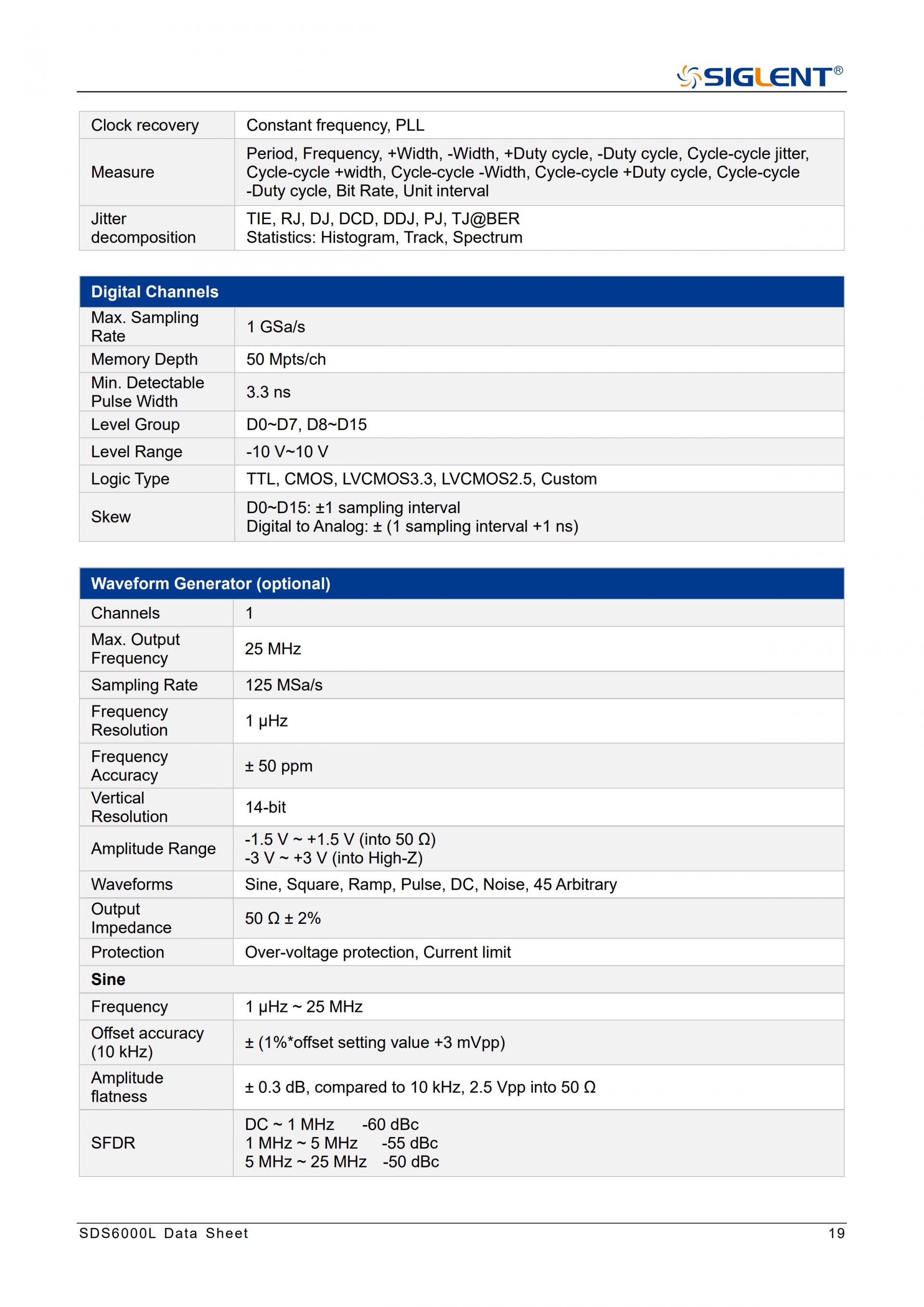

- 16개 디지털 채널

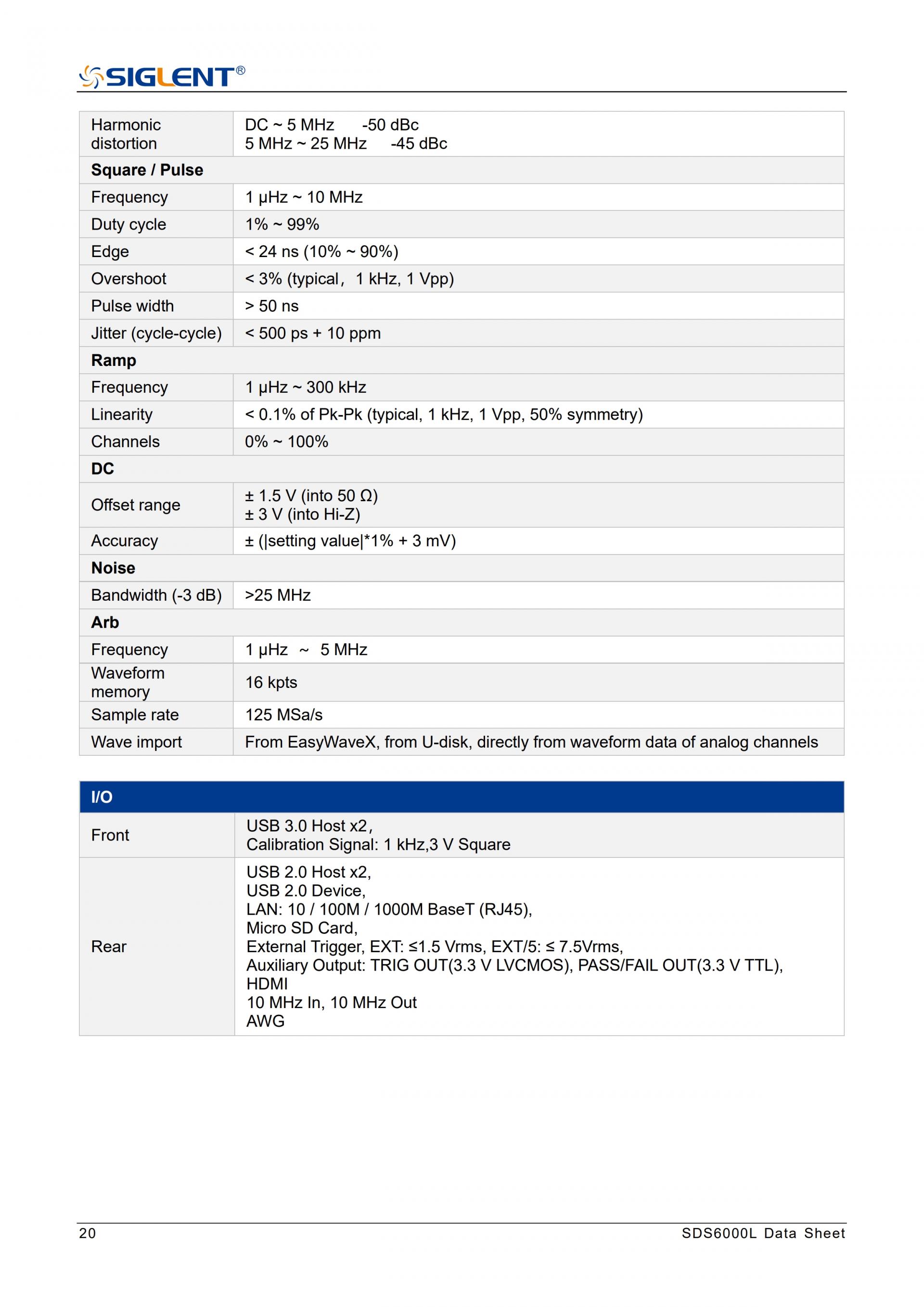

- 25MHz 함수/임의 파형 생성기, 내장된 여러 개의 사전 정의된 파형

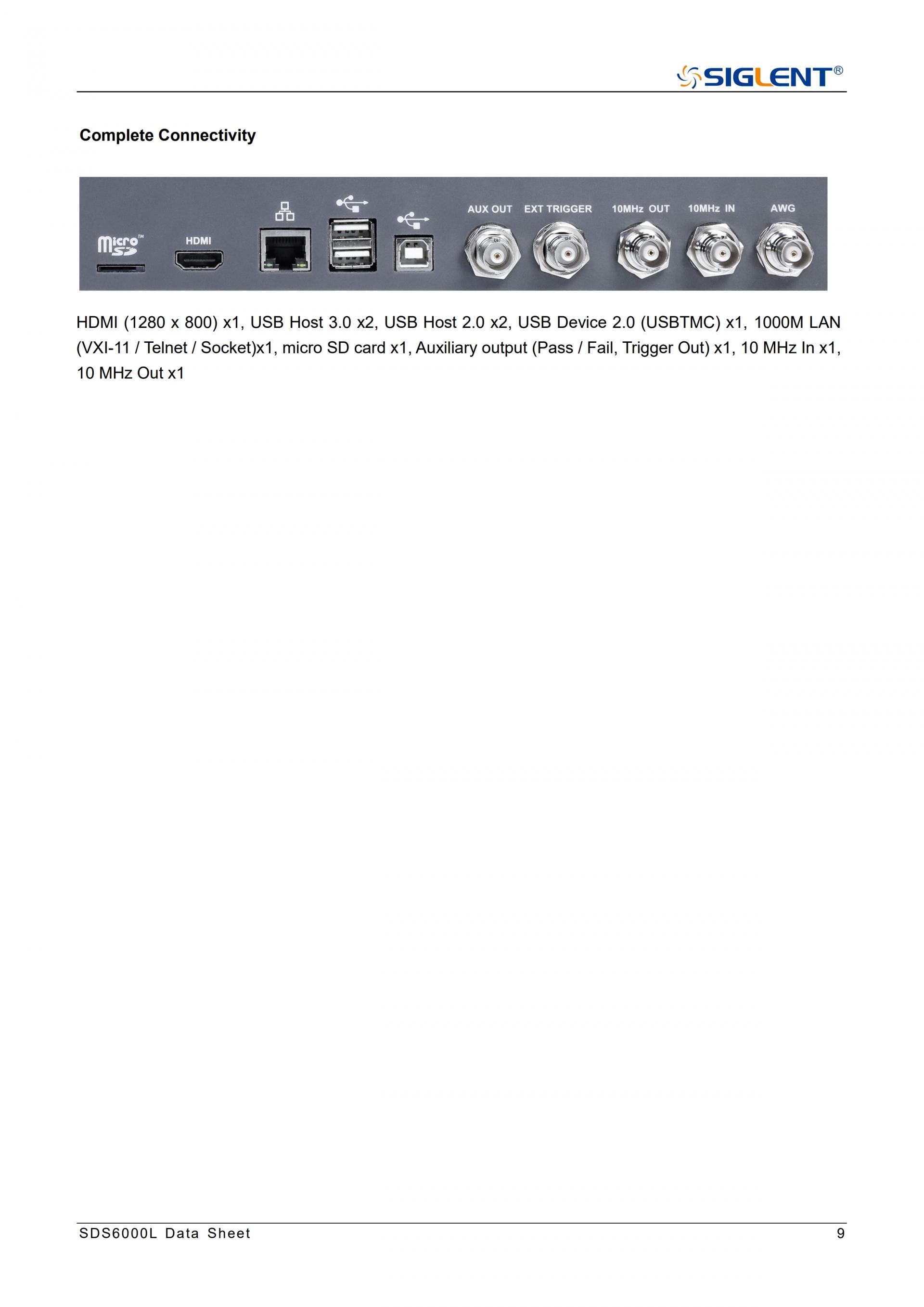

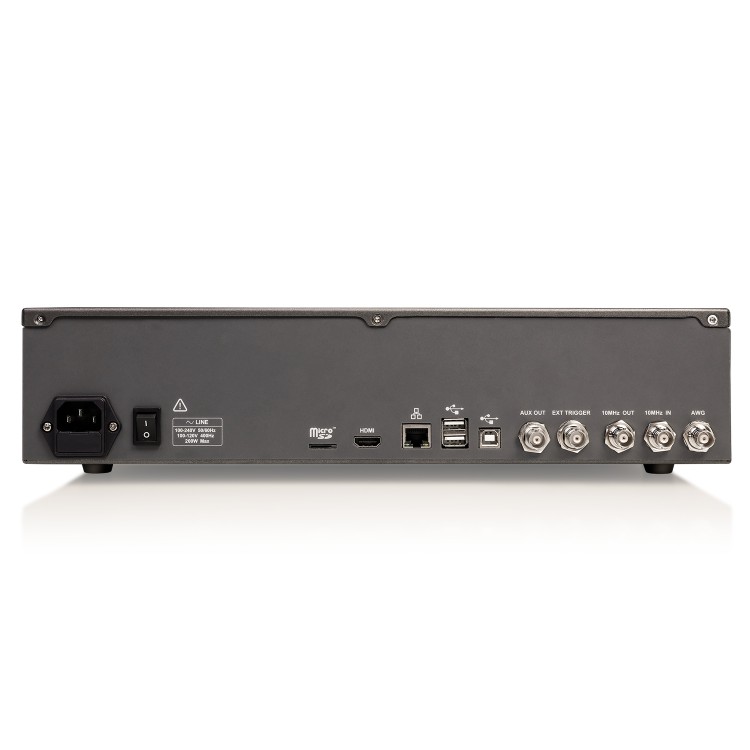

- 인터페이스에는 다음이 포함됩니다: 4x USB 호스트, USB 장치(USBTMC), 1000M LAN(VXI-11/Telnet/소켓), 마이크로 SD 카드, 통과/실패, 트리거 출력, HDMI, 10MHz 입력, 10MHz 출력
- 내장된 웹 서버는 웹 브라우저를 사용하여 LAN 포트를 통한 원격 제어를 지원합니다. SCPI 원격 제어 명령을 지원하며, 외부 마우스 및 키보드도 지원합니다.
SDS6000L SDS6000L SIGLENT SIGLENT SDS6000L SDS6000L 시글런트 시글런트 SDS6000L
