SIGLENT SDS6000A 슈퍼 포스퍼 오실로스코프
가격문의(상세정보 참조)

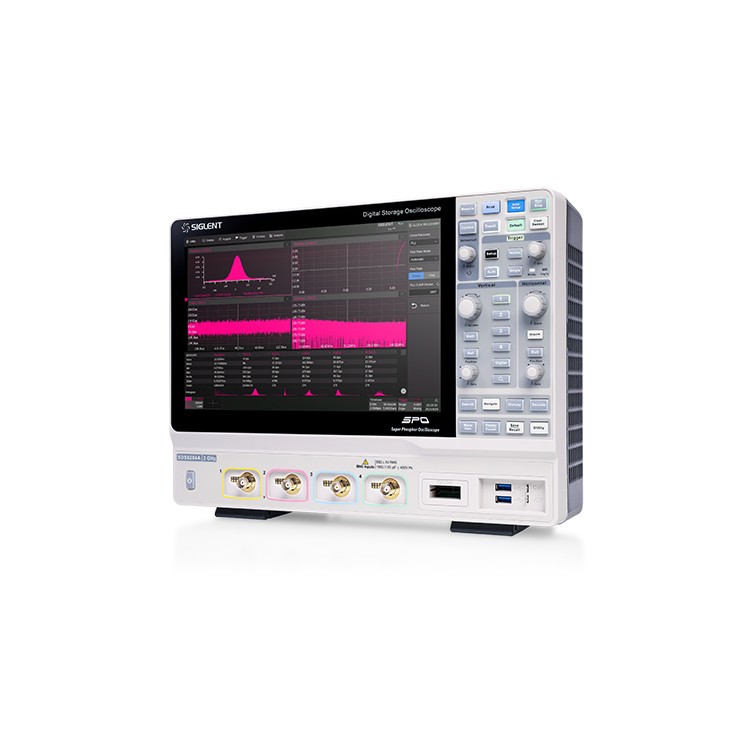

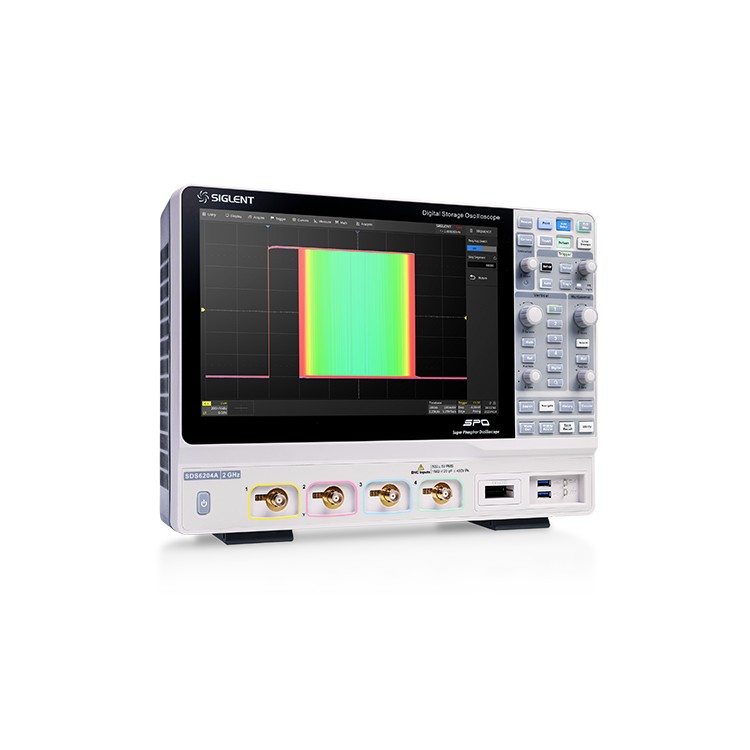

SIGLENT SDS6000A 슈퍼 포스퍼 오실로스코프
SIGLENT SDS6000A Super Phosphor Oscilloscopes

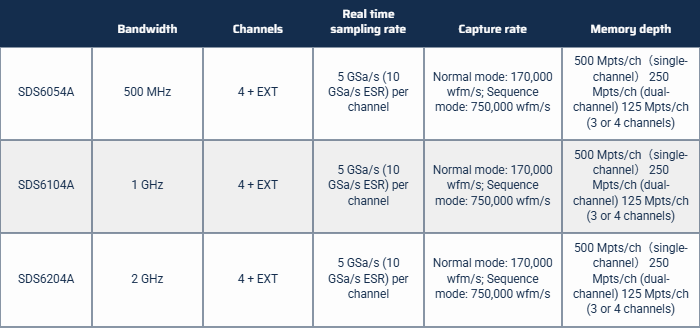

- 500MHz, 1GHz, 2GHz 모델
- 채널당 5 GSa/s(10 GSa/s ESR)
- 최대 500Mpts의 기록 길이
- 최대 750,000 wfm/s의 파형 캡처 속도(시퀀스 모드)

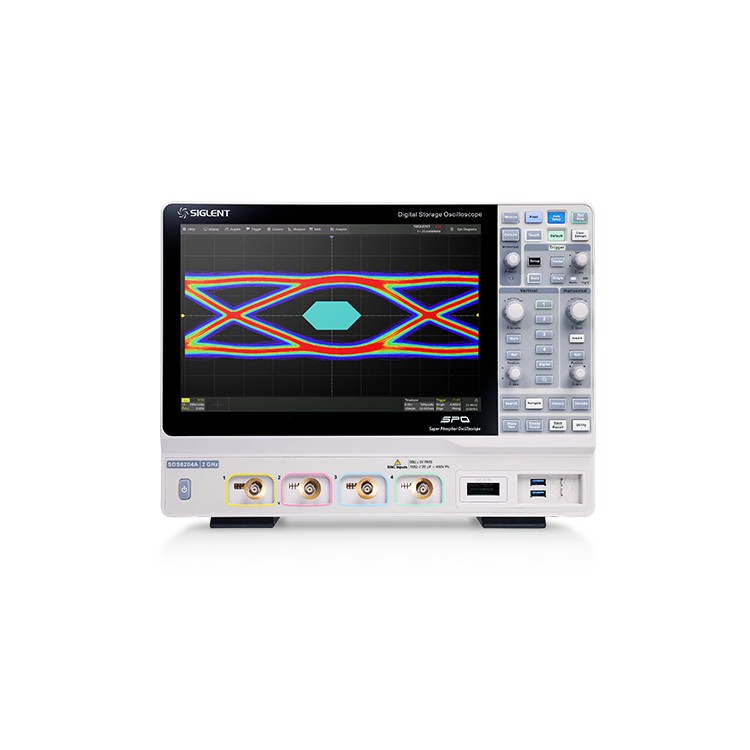

- 아이 다이어그램, 지터 분석, 전력 분석, 보드 플롯, 디코드, MSO, AWG
- SAP2500, SAP2500D, 2.5GHz 액티브 싱글 엔드 및 차동 프로브
클릭 하시면 이동합니다.
시글런트 ・ SIGLENT
SDS6000A
슈퍼 포스퍼 오실로스코프
SDS6000A Super Phosphor Oscilloscopes

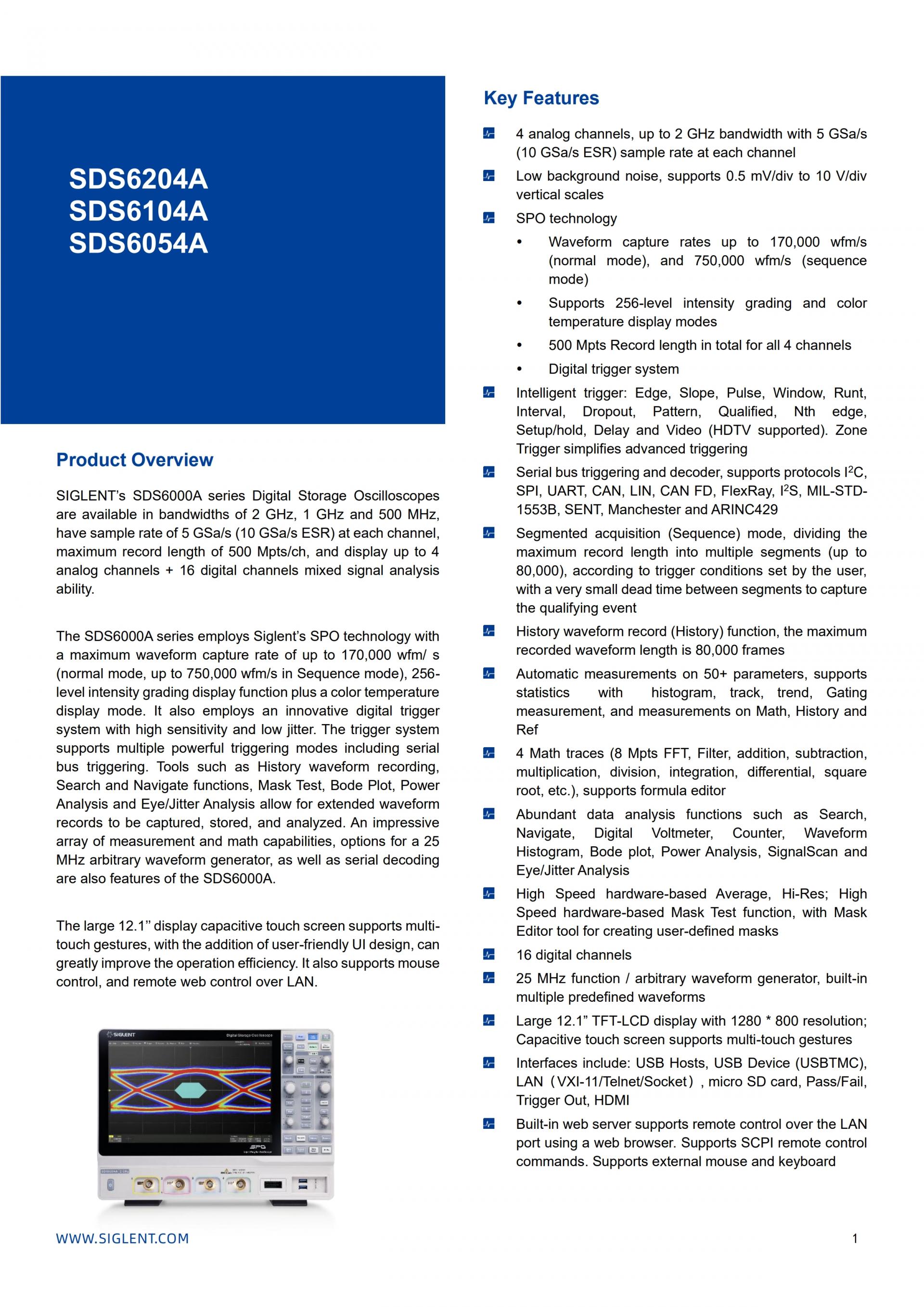

제품 개요
SIGLENT의 SDS6000A 시리즈 디지털 스토리지 오실로스코프는 2GHz, 1GHz, 500MHz의 대역폭으로 제공되며, 각 채널에서 5GSa/s(10GSa/s ESR)의 샘플링 속도, 최대 500Mpts/ch의 레코드 길이를 갖추고 있으며, 최대 4개의 아날로그 채널과 16개의 디지털 채널을 표시하여 혼합 신호 분석 기능을 제공합니다.
SDS6000A 시리즈는 Siglent의 SPO 기술을 채택하여 최대 170,000 wfm/s(일반 모드, 시퀀스 모드 최대 750,000 wfm/s)의 파형 캡처 속도, 256단계 강도 등급 표시 기능, 그리고 색온도 표시 모드를 제공합니다. 또한, 고감도와 낮은 지터를 갖춘 혁신적인 디지털 트리거 시스템을 채택했습니다. 이 트리거 시스템은 직렬 버스 트리거링을 포함한 여러 강력한 트리거 모드를 지원합니다. 히스토리 파형 기록, 검색 및 탐색 기능, 마스크 테스트, 보드 플롯, 전력 분석, 아이/지터 분석 등의 도구를 사용하여 확장된 파형 레코드를 캡처, 저장 및 분석할 수 있습니다. SDS6000A는 다양한 측정 및 연산 기능, 25MHz 임의 파형 발생기 옵션, 그리고 직렬 디코딩 기능도 제공합니다.
12.1인치 대형 정전식 터치스크린은 멀티터치 제스처를 지원하고, 사용자 친화적인 UI 디자인을 통해 작업 효율성을 크게 향상시킵니다. 또한 마우스 제어 및 LAN을 통한 원격 웹 제어도 지원합니다.
주요 특징
- 4개의 아날로그 채널, 각 채널에서 5GSa/s(10GSa/s ESR) 샘플 속도를 제공하는 최대 2GHz 대역폭
- 낮은 배경 노이즈, 0.5mV/div ~ 10V/div 수직 스케일 지원
- SPO 기술
- 최대 170,000 wfm/s(일반 모드), 최대 750,000 wfm/s(시퀀스 모드)의 파형 캡처 속도
- 256단계 강도 등급 및 색온도 표시 모드 지원
- 4개 채널 모두 총 500Mpts 레코드 길이
- 디지털 트리거 시스템

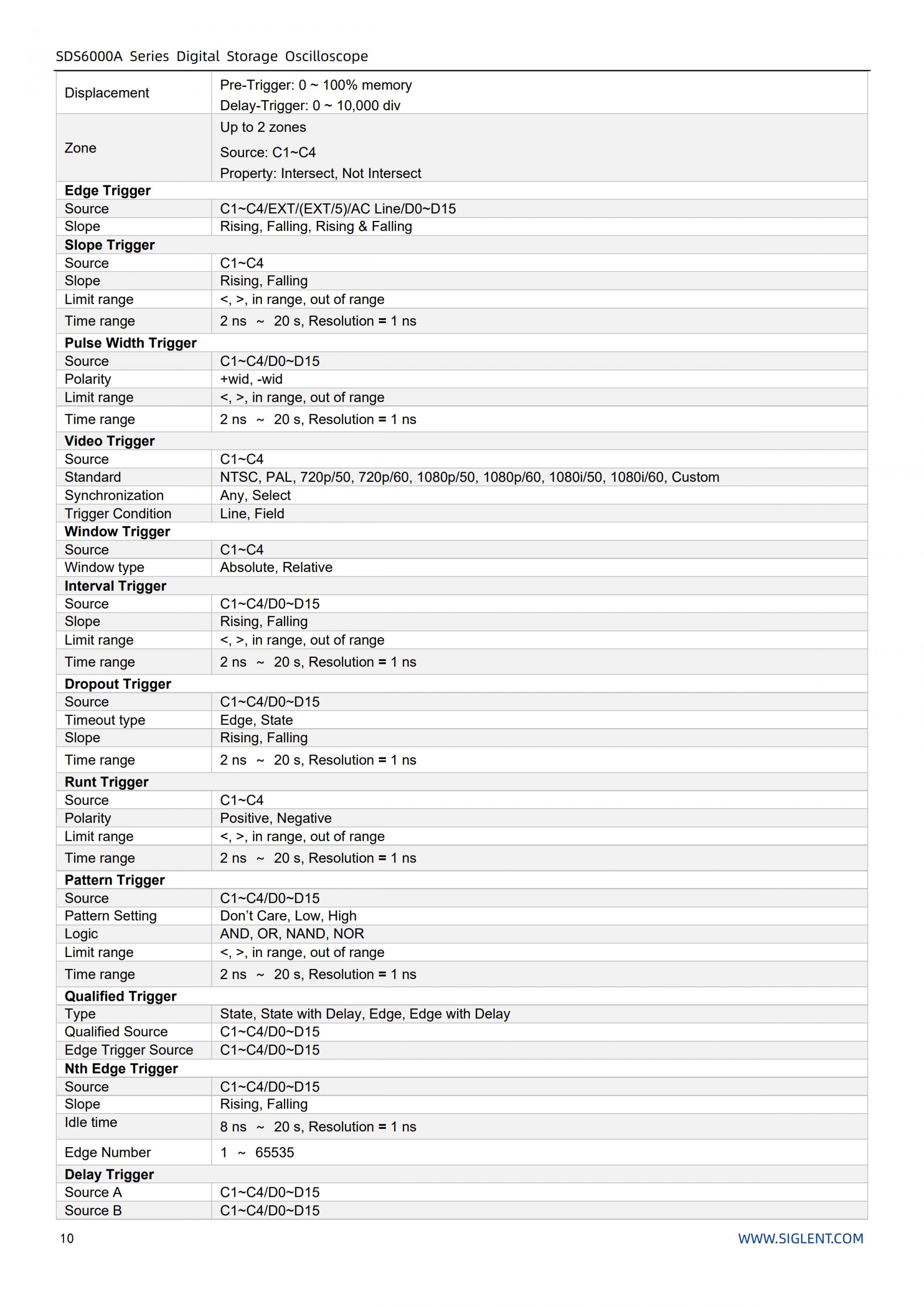

- 지능형 트리거: 에지, 슬로프, 펄스, 윈도우, 런트, 인터벌, 드롭아웃, 패턴, 한정, N번째 에지, 셋업/홀드, 지연, 비디오(HDTV 지원). 존 트리거는 고급 트리거를 간소화합니다.
- 직렬 버스 트리거링 및 디코더는 I 2 C, SPI, UART, CAN, LIN, CAN FD, FlexRay, I 2 S, MIL-STD-1553B, SENT 및 Manchester 프로토콜을 지원합니다.
- 사용자가 설정한 트리거 조건에 따라 최대 레코드 길이를 여러 세그먼트(최대 80,000개)로 분할하는 세그먼트 수집(시퀀스) 모드, 세그먼트 간에 매우 짧은 데드타임을 두어 적격 이벤트를 캡처합니다.
- 히스토리 파형 기록(History) 기능, 최대 기록 파형 길이는 80,000프레임입니다.
- 50개 이상의 매개변수에 대한 자동 측정은 히스토그램, 추적, 추세, 게이팅 측정 및 수학, 기록 및 참조에 대한 측정을 통해 통계를 지원합니다.
- 4개의 수학 추적(8Mpts FFT, 덧셈, 뺄셈, 곱셈, 나눗셈, 적분, 미분, 제곱근 등), 수식 편집기 지원
- 검색, 탐색, 디지털 전압계, 카운터, 파형 히스토그램, 보드 플롯, 전력 분석 및 아이/지터 분석과 같은 풍부한 데이터 분석 기능
- 고속 하드웨어 기반 평균, 고해상도; 사용자 정의 마스크를 생성하기 위한 마스크 편집기 도구가 포함된 고속 하드웨어 기반 마스크 테스트 기능
- 16개 디지털 채널
- 25MHz 함수/임의 파형 생성기, 내장된 여러 개의 사전 정의된 파형
- 1280 * 800 해상도의 대형 12.1인치 TFT-LCD 디스플레이; 정전식 터치스크린은 멀티터치 제스처를 지원합니다.

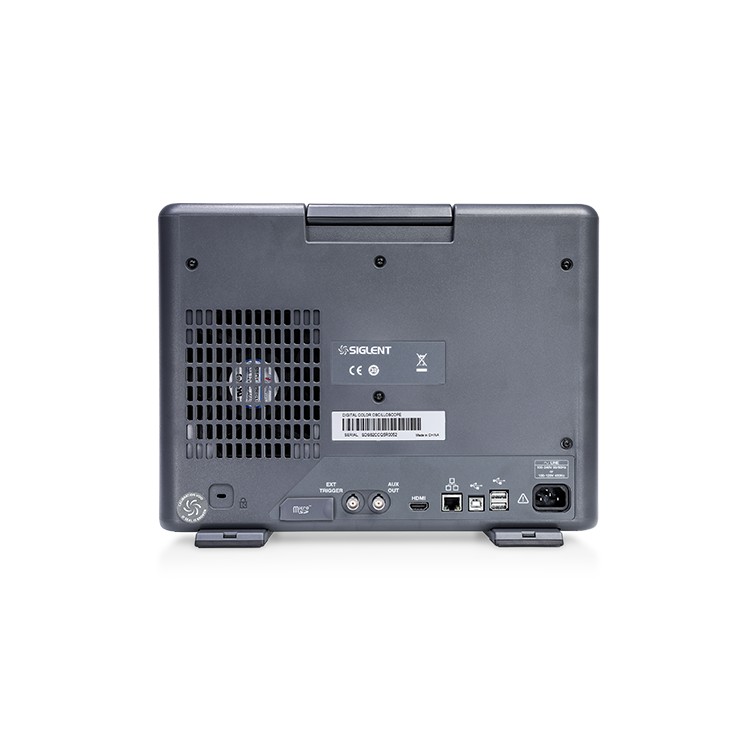

- 인터페이스에는 다음이 포함됩니다: USB 호스트, USB 장치(USBTMC), LAN(VXI-11/Telnet/Socket), 마이크로 SD 카드, 통과/실패, 트리거 출력, HDMI
- 내장 웹 서버는 웹 브라우저를 사용하여 LAN 포트를 통한 원격 제어를 지원합니다. SCPI 원격 제어 명령을 지원합니다. 외부 마우스 및 키보드도 지원합니다.
SDS6000A SDS6000A SIGLENT SIGLENT SDS6000A SDS6000A 시글런트 시글런트 SDS6000A SDS6204A SDS6104A SDS6054A
