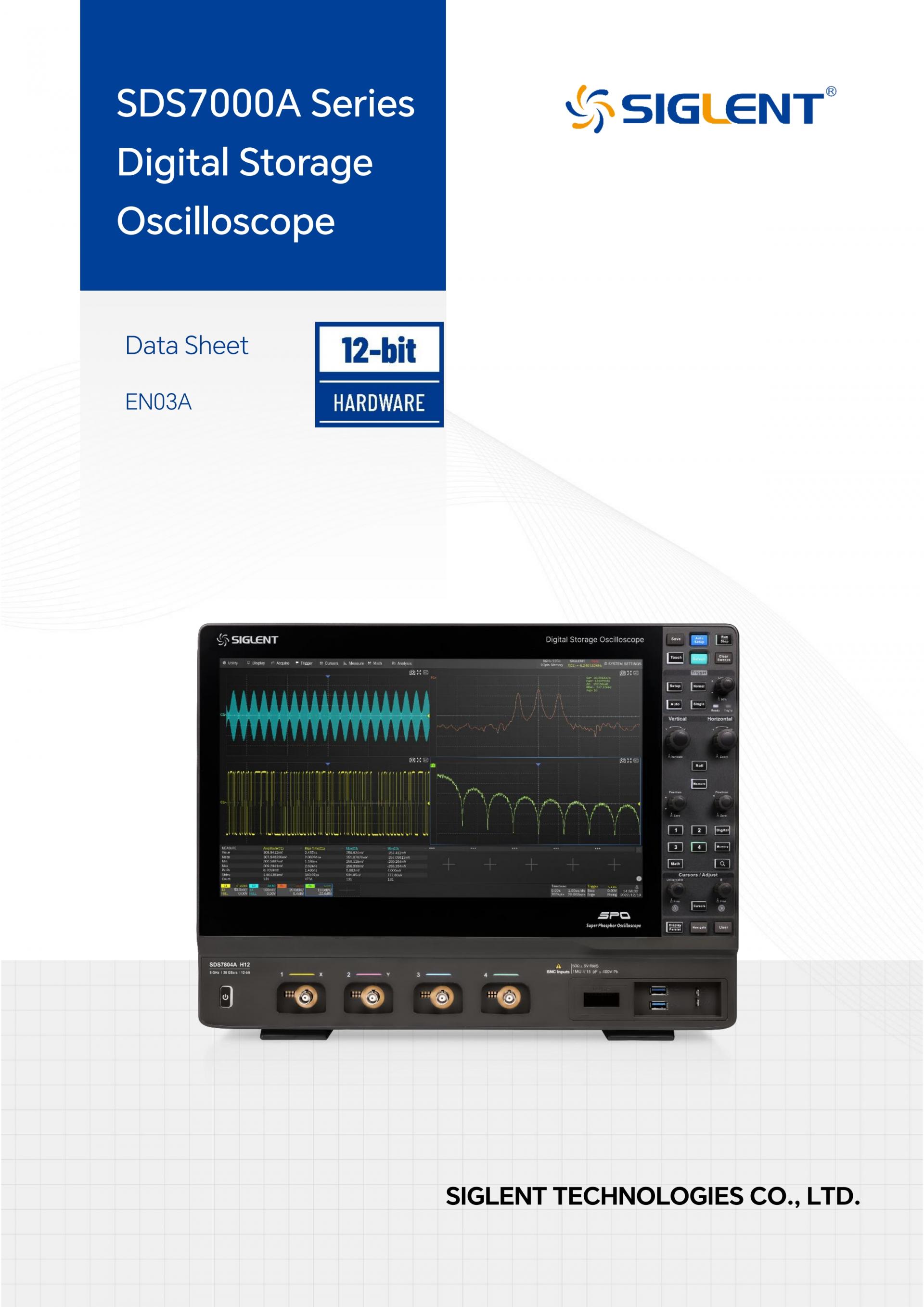

SIGLENT SDS7000A 디지털 스토리지 오실로스코프
가격문의(상세정보 참조)

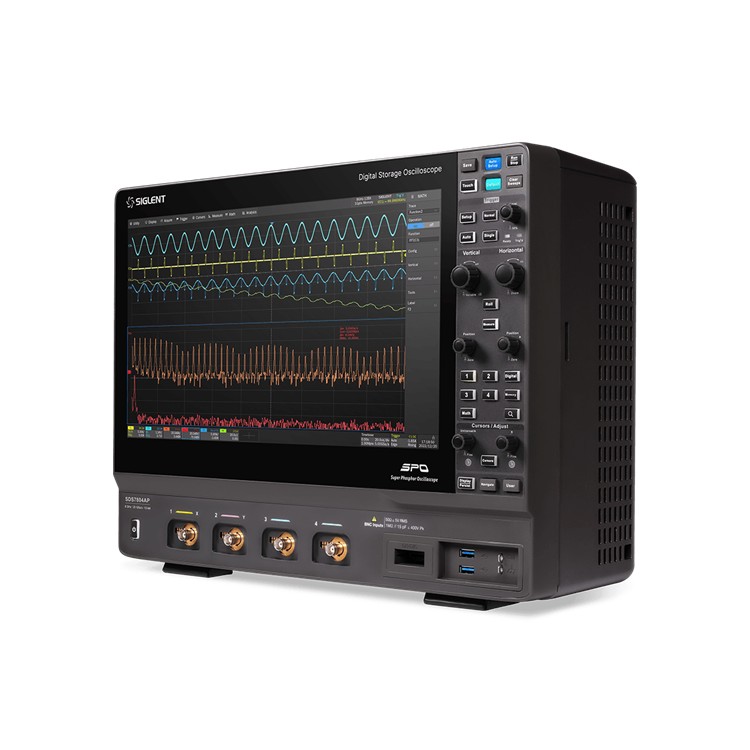

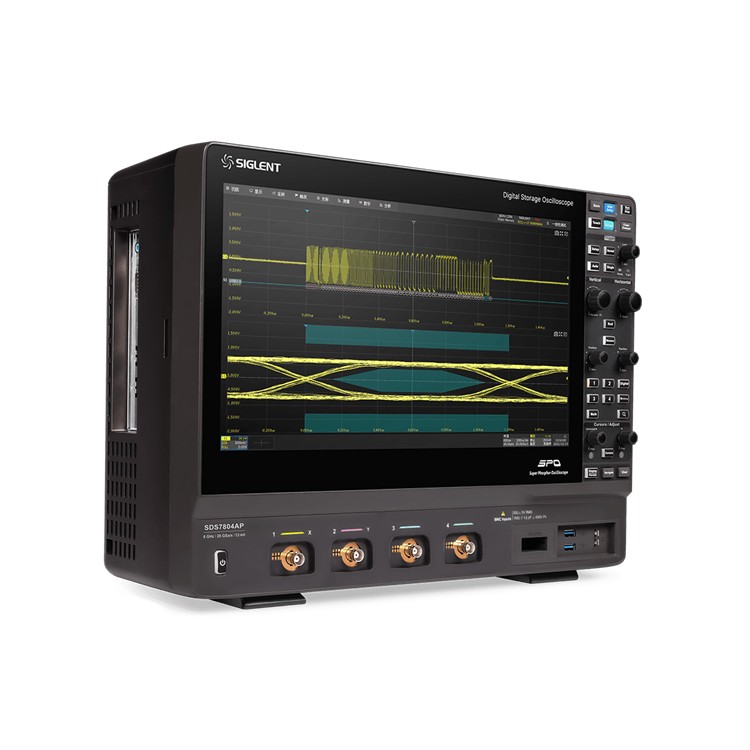

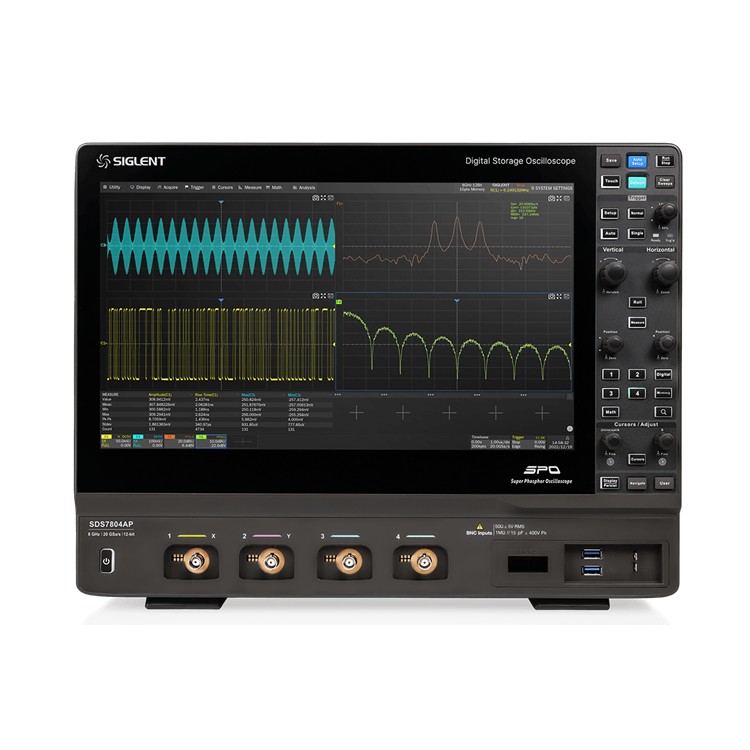

SIGLENT SDS7000A 디지털 스토리지 오실로스코프
SIGLENT SDS7000A Digital Storage Oscilloscope

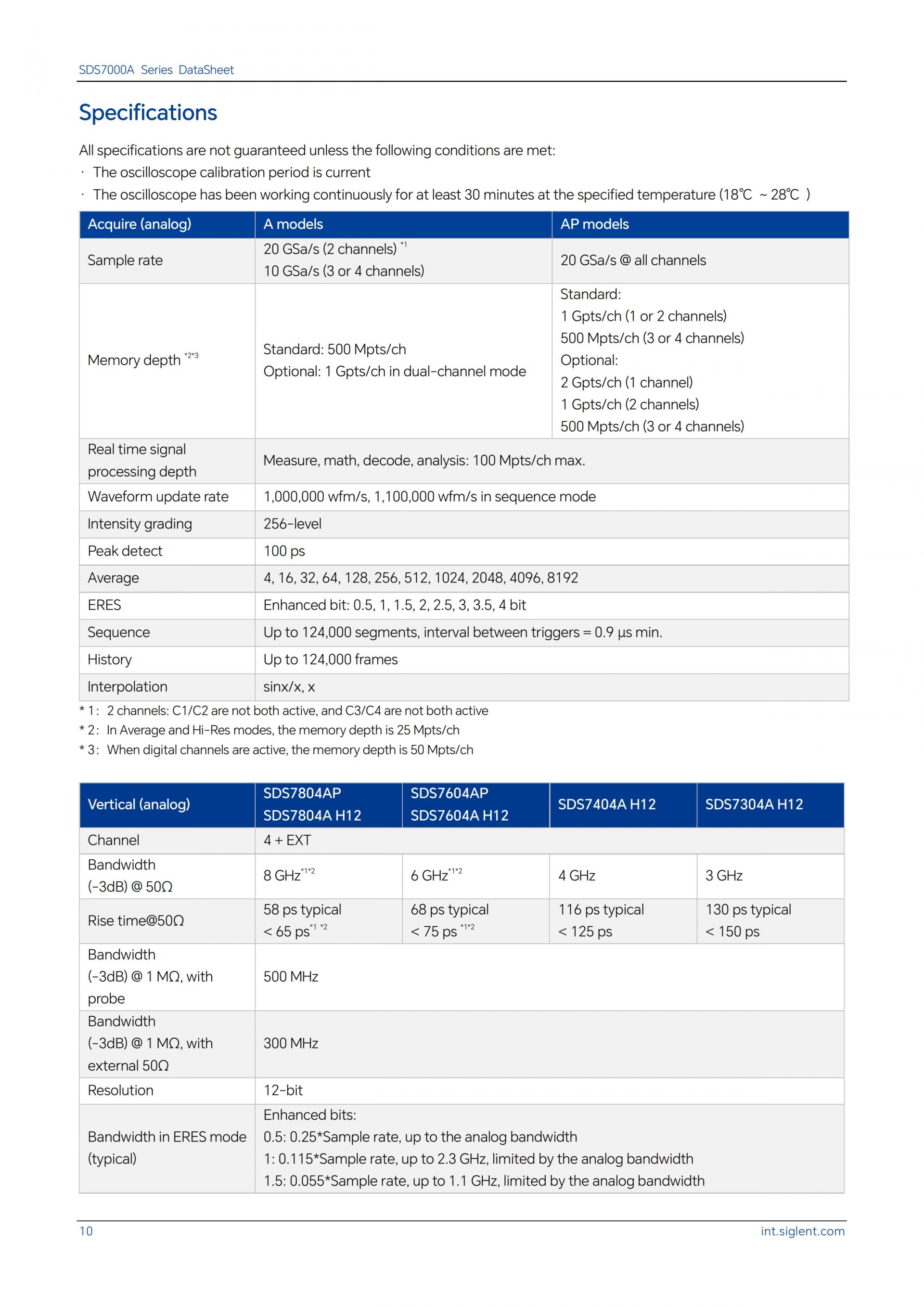

- 최대 8GHz 대역폭, 12비트 ADC 분해능
- 최대 20 GSa/s의 실시간 샘플링 속도
- 최대 2Gpts/ch의 기록 길이
- 최대 1,000,000 wfm/s의 파형 캡처 속도
- RTSA, 아이 다이어그램, 지터 분석, 컴플라이언스 테스트, 전력 분석, 보드 플롯, 디코드, MSO, AWG
- SAP5000D, 5GHz 고속 차동 프로브
클릭 하시면 이동합니다.
시글런트 ・ SIGLENT
SDS7000A
디지털 스토리지 오실로스코프
SDS7000A Digital Storage Oscilloscope
제품 개요

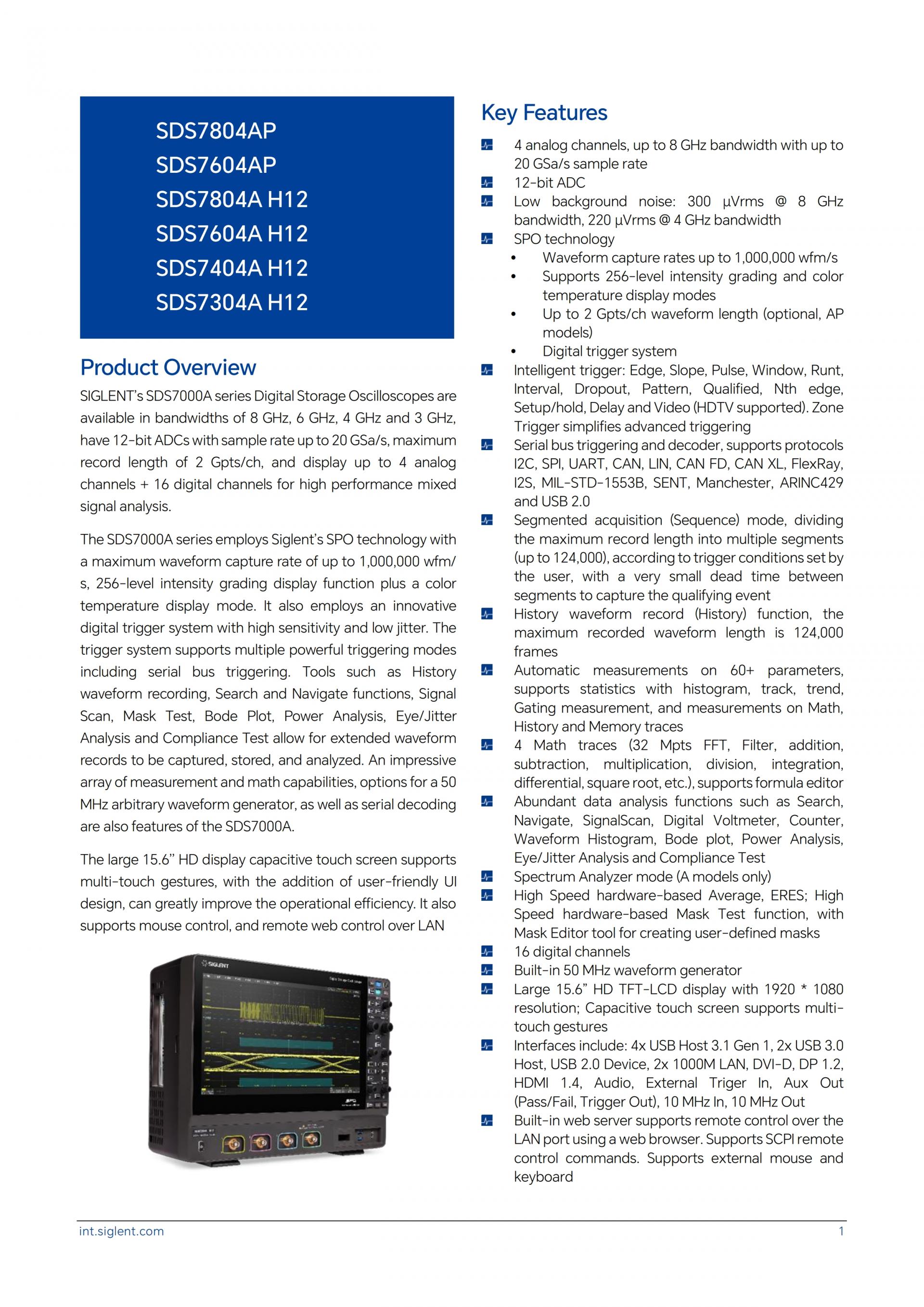

SIGLENT의 SDS7000A 시리즈 디지털 스토리지 오실로스코프는 8GHz, 6GHz, 4GHz 및 3GHz의 대역폭으로 제공되며, 최대 20GSa/s의 샘플링 속도를 갖춘 12비트 ADC, 최대 2Gpts/ch의 레코드 길이를 갖추고 있으며, 고성능 혼합 신호 분석을 위해 최대 4개의 아날로그 채널 + 16개의 디지털 채널을 표시합니다.

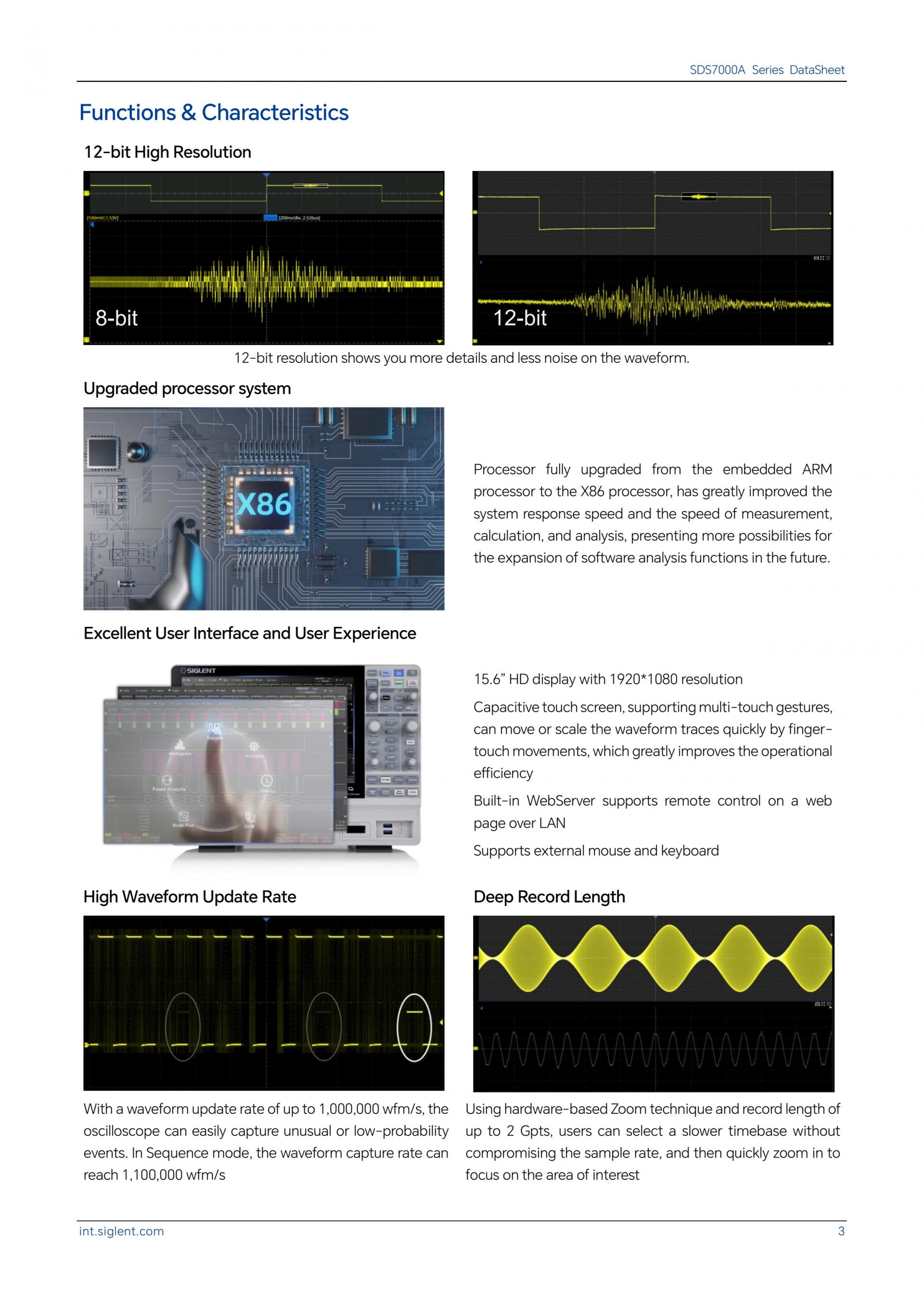

SDS7000A 시리즈는 최대 1,000,000 wfm/s의 파형 캡처 속도, 256단계 강도 등급 표시 기능, 색온도 표시 모드를 제공하는 Siglent의 SPO 기술을 채택했습니다. 또한 높은 감도와 낮은 지터를 갖춘 혁신적인 디지털 트리거 시스템을 사용합니다. 트리거 시스템은 직렬 버스 트리거링을 포함한 여러 강력한 트리거링 모드를 지원합니다. 히스토리 파형 기록, 검색 및 탐색 기능, 신호 스캔, 마스크 테스트, 보드 플롯, 전력 분석, 아이/지터 분석, RTSA, SigVSA 및 컴플라이언스 테스트와 같은 도구를 사용하여 확장된 파형 레코드를 캡처, 저장 및 분석할 수 있습니다. 인상적인 측정 및 연산 기능, 50MHz 임의 파형 발생기 옵션, 직렬 디코딩 또한 SDS7000A의 특징입니다.
15.6인치 HD 디스플레이의 대형 정전식 터치스크린은 멀티터치 제스처를 지원하고, 사용자 친화적인 UI 디자인을 통해 작업 효율성을 크게 향상시킵니다. 또한 마우스 제어와 LAN을 통한 원격 웹 제어도 지원합니다.
주요 특징
- 4개의 아날로그 채널, 최대 8GHz 대역폭, 최대 20GSa/s 샘플 속도
- 12비트 ADC

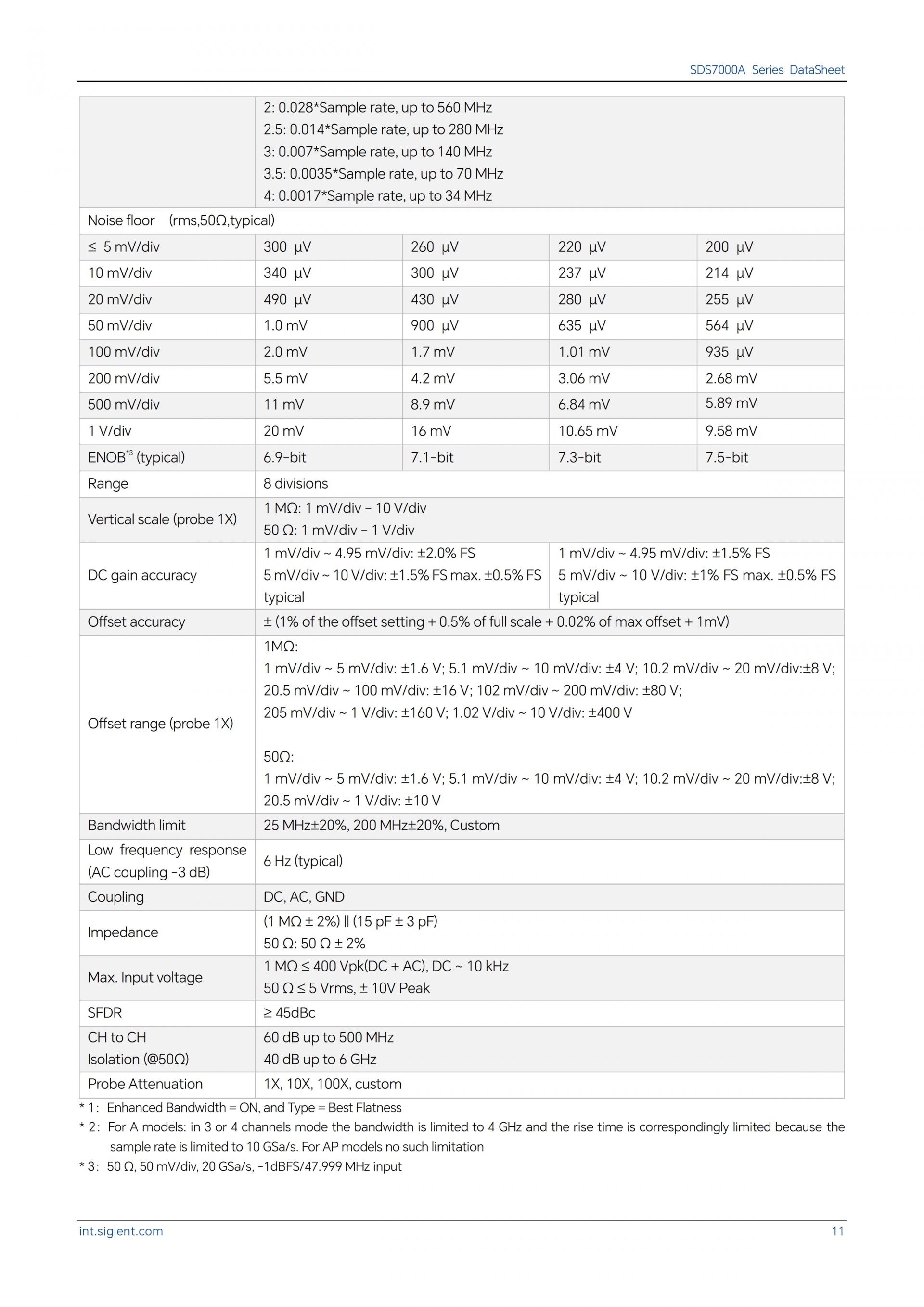

- 낮은 배경 잡음: 8GHz 대역폭에서 300μVrms, 4GHz 대역폭에서 220μVrms
- SPO 기술

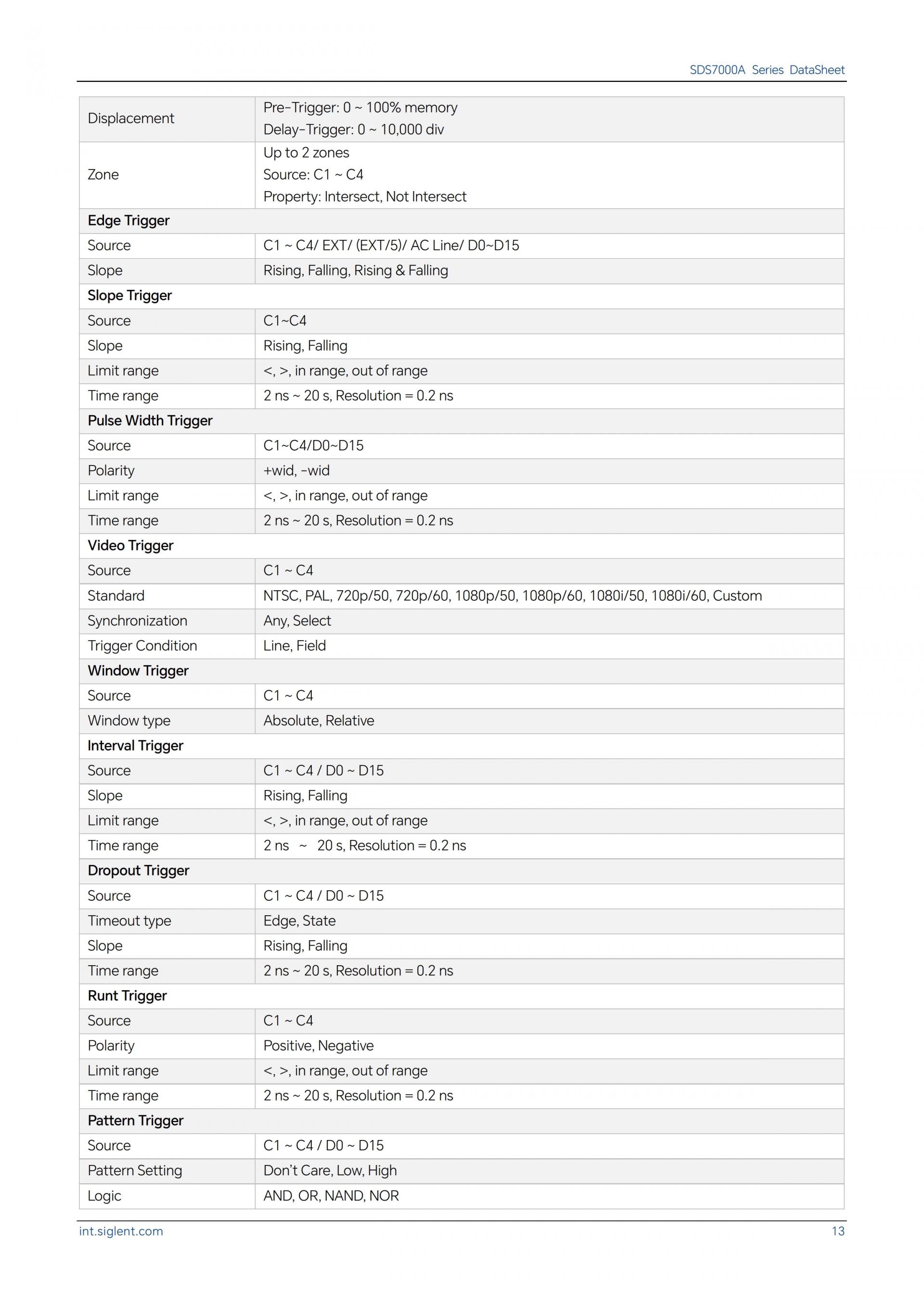

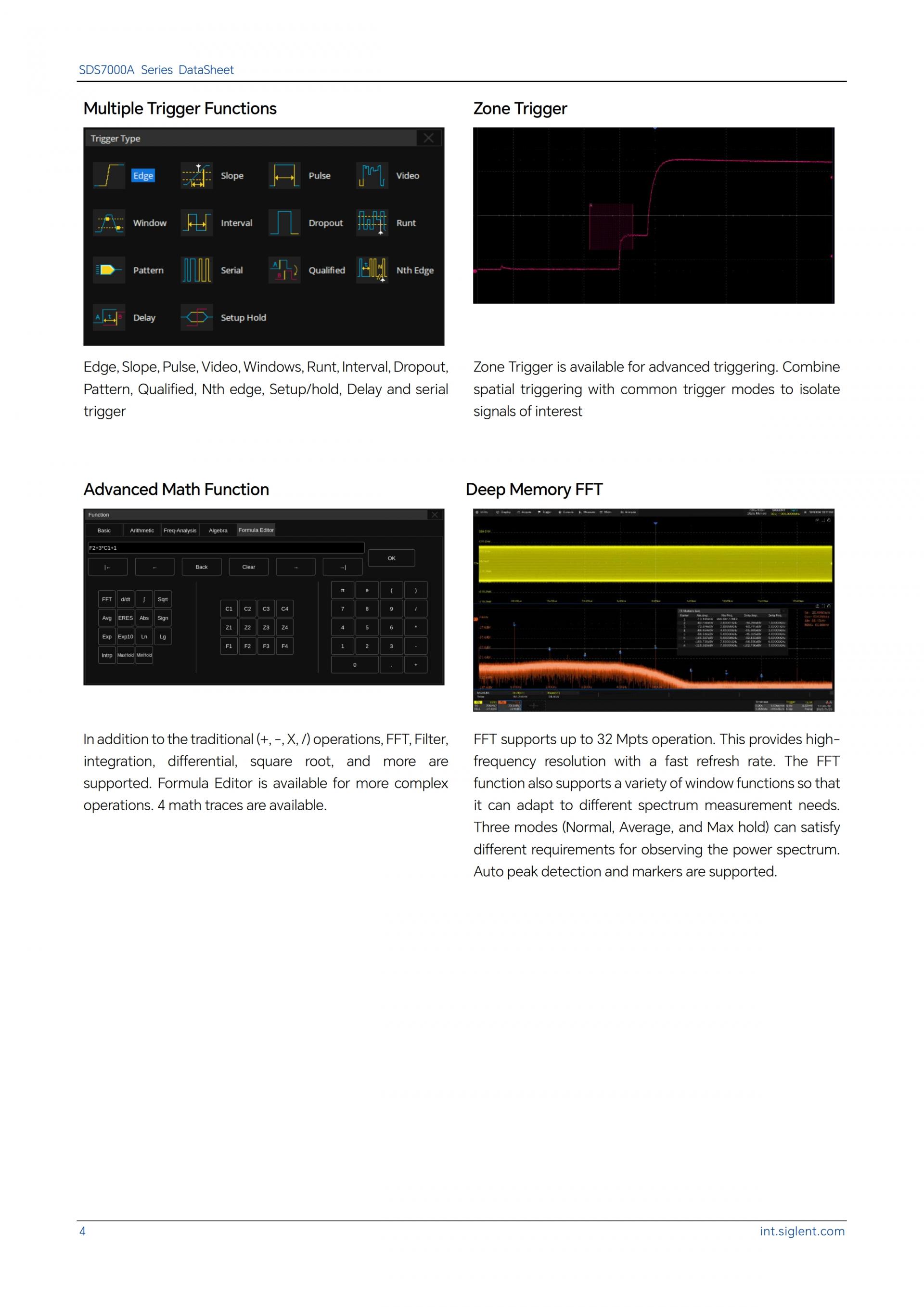

- 지능형 트리거: 에지, 슬로프, 펄스, 윈도우, 런트, 인터벌, 드롭아웃, 패턴, 한정, N번째 에지, 셋업/홀드, 지연 및 비디오(HDTV 지원). 존 트리거는 고급 트리거를 간소화합니다.
- 직렬 버스 트리거링 및 디코더는 I2C, SPI, UART, CAN, LIN, CAN FD, CAN XL, FlexRay, I2S, MIL-STD-1553B, SENT, Manchester, ARINC429 및 USB 2.0 프로토콜을 지원합니다.
- 사용자가 설정한 트리거 조건에 따라 최대 레코드 길이를 여러 세그먼트(최대 124,000개)로 분할하는 세그먼트 수집(시퀀스) 모드, 세그먼트 간에 매우 짧은 데드타임을 두어 적격 이벤트를 캡처합니다.

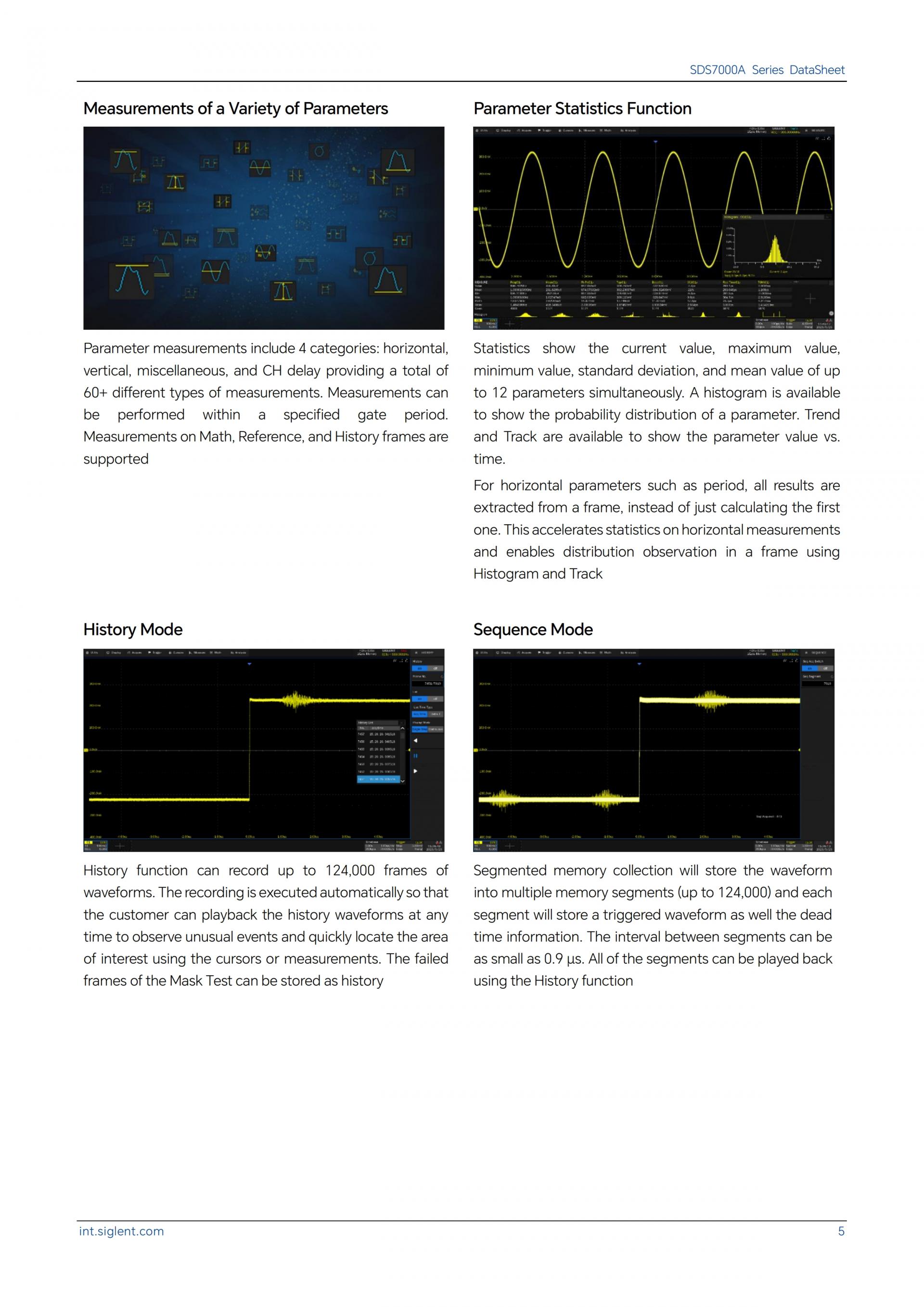

- 히스토리 파형 기록(History) 기능, 최대 기록 파형 길이는 124,000 프레임입니다.
- 50개 이상의 매개변수에 대한 자동 측정, 히스토그램, 추적, 추세, 게이팅 측정 및 수학, 기록 및 메모리 추적에 대한 측정을 통한 통계 지원
- 4개의 수학 추적(32Mpts FFT, 필터, 덧셈, 뺄셈, 곱셈, 나눗셈, 적분, 미분, 제곱근 등), 수식 편집기 지원

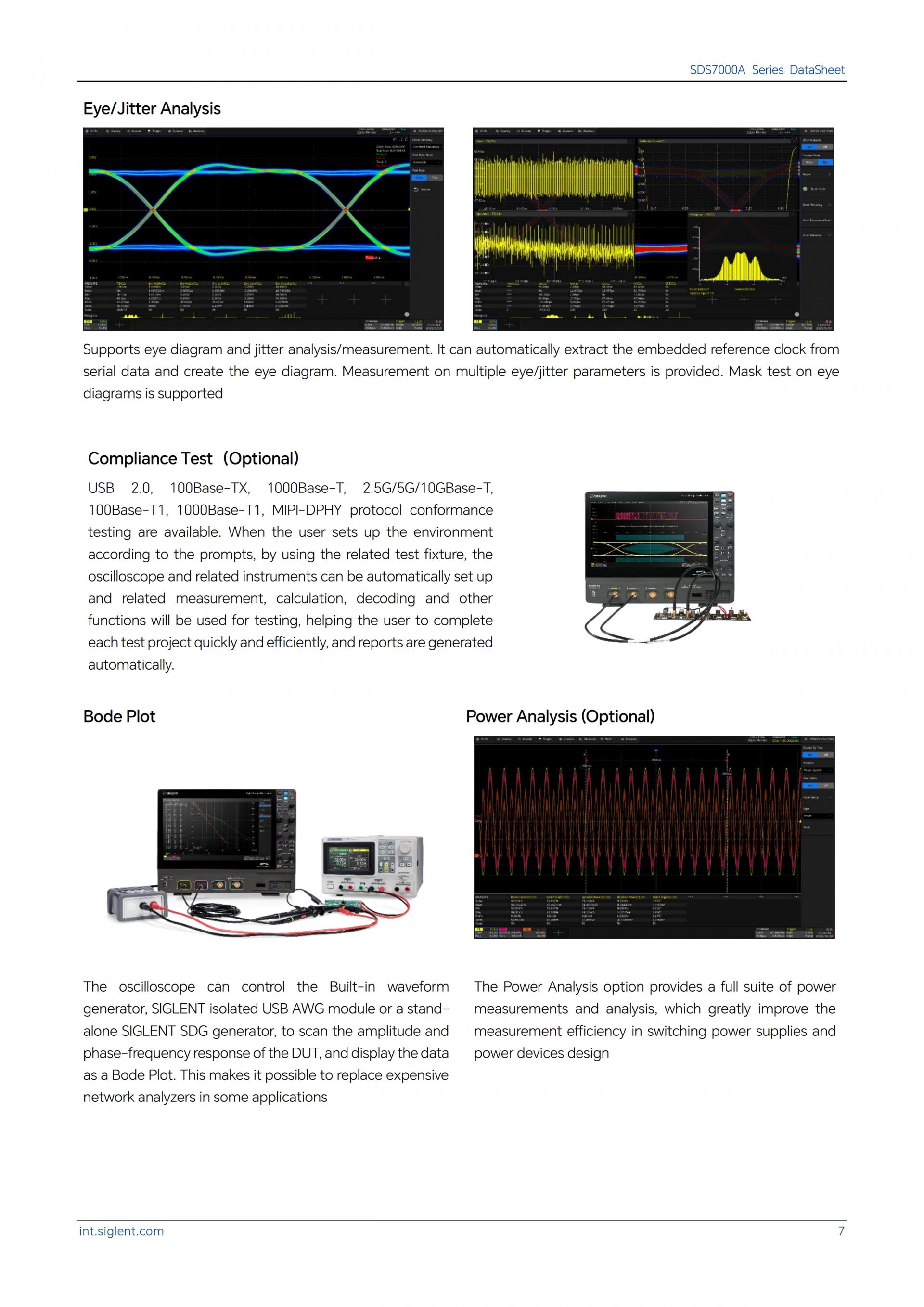

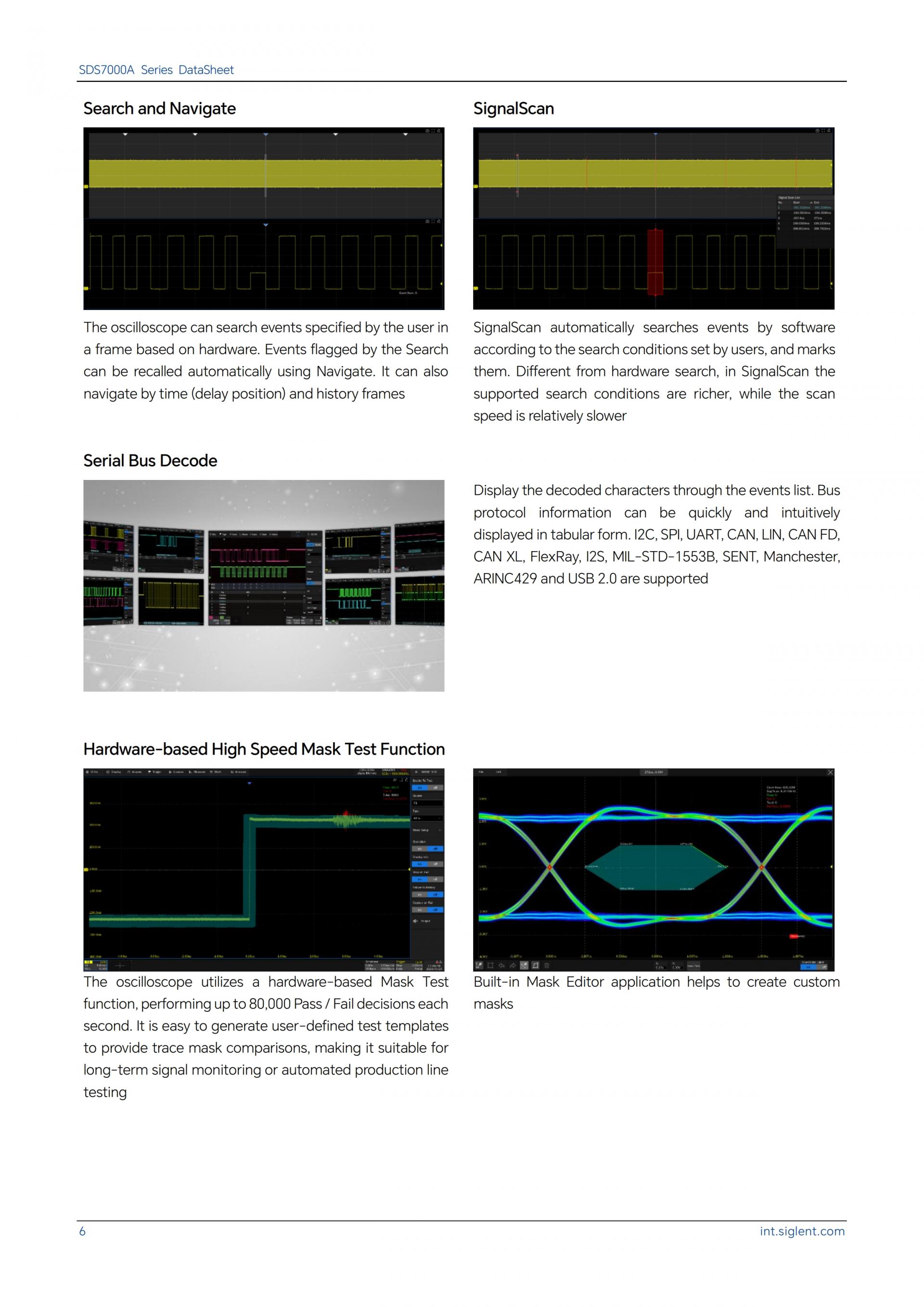

- 검색, 탐색, 신호 스캔, 디지털 전압계, 카운터, 파형 히스토그램, 보드 플롯, 전력 분석, 아이/지터 분석 및 컴플라이언스 테스트와 같은 풍부한 데이터 분석 기능

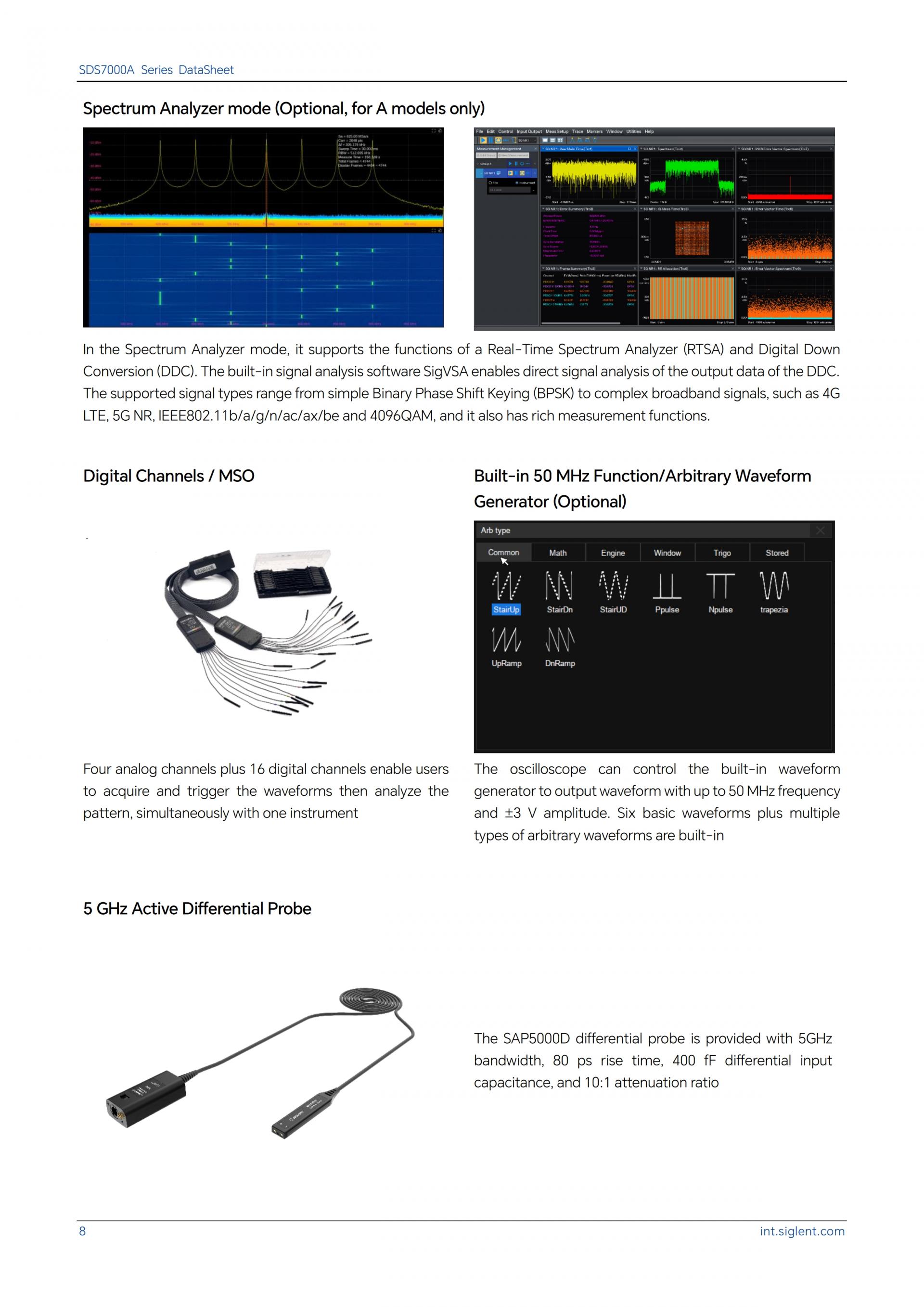

- 스펙트럼 분석기 모드(A 모델만 해당)
- 고속 하드웨어 기반 평균, 고해상도; 사용자 정의 마스크를 생성하기 위한 마스크 편집기 도구가 포함된 고속 하드웨어 기반 마스크 테스트 기능
- 16개 디지털 채널
- 내장형 50MHz 파형 발생기
- 1920 * 1080 해상도의 대형 15.6인치 HD TFT-LCD 디스플레이; 정전식 터치스크린은 멀티터치 제스처를 지원합니다.

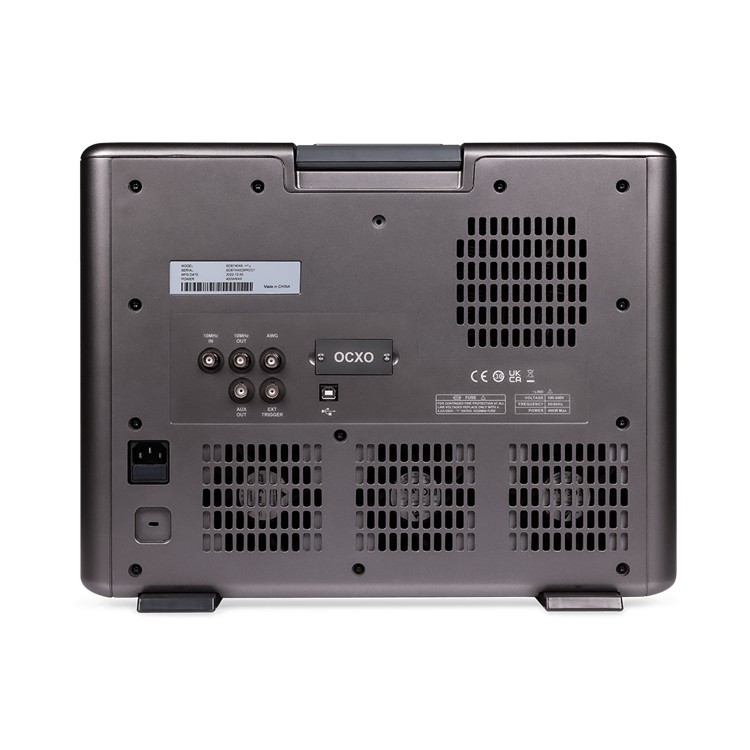

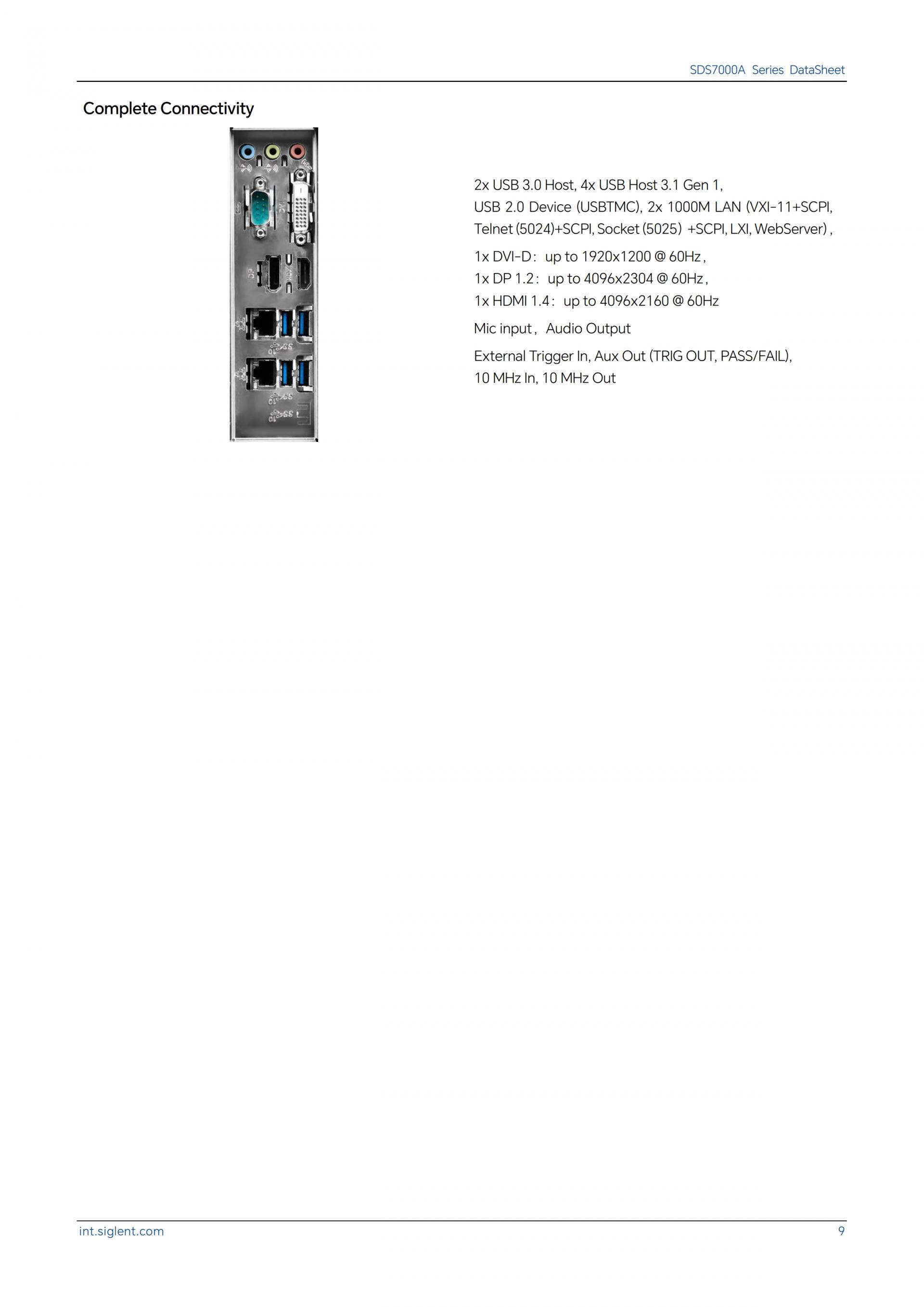

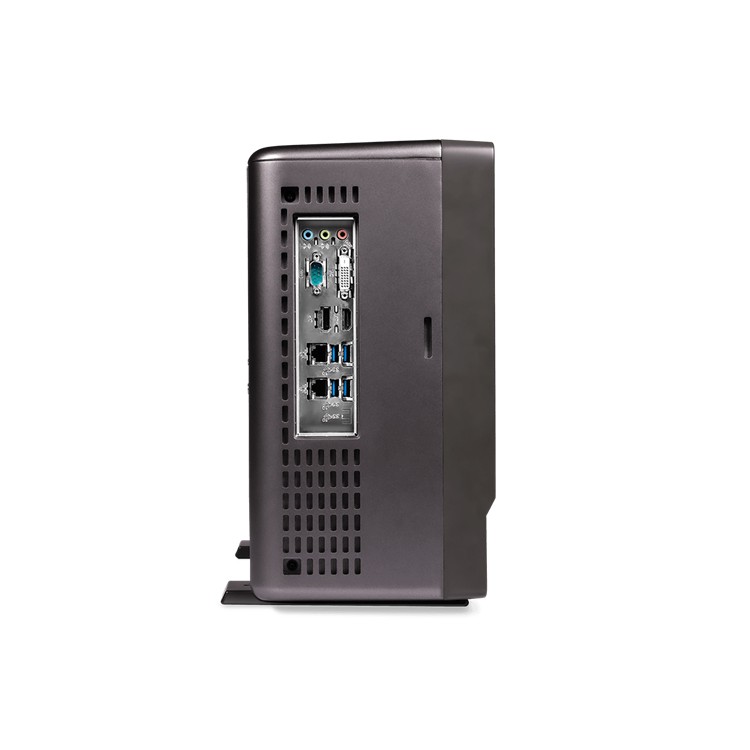

- 인터페이스에는 다음이 포함됩니다: 4x USB 호스트 3.1 Gen 1, 2x USB 3.0 호스트, USB 2.0 장치, 2x 1000M LAN, DVI-D, DP 1.2, HDMI 1.4, 오디오, 외부 트리거 입력, 보조 출력(통과/실패, 트리거 출력), 10MHz 입력, 10MHz 출력
- 내장 웹 서버는 웹 브라우저를 사용하여 LAN 포트를 통한 원격 제어를 지원합니다. SCPI 원격 제어 명령을 지원합니다. 외부 마우스 및 키보드도 지원합니다.
SDS7000A SDS7000ASIGLENT SIGLENT SDS7000A SDS7000A시글런트 시글런트 SDS7000ASDS7000A SDS7000ASIGLENT SIGLENT SDS7000A SDS7000A시글런트 시글런트 SDS7000A SDS7804A SDS7604A SDS7404A SDS7304A SDS7804A H12 SDS7604A H12 SDS7404A H12 SDS7304A H12 SDS7804AP SDS7604AP
