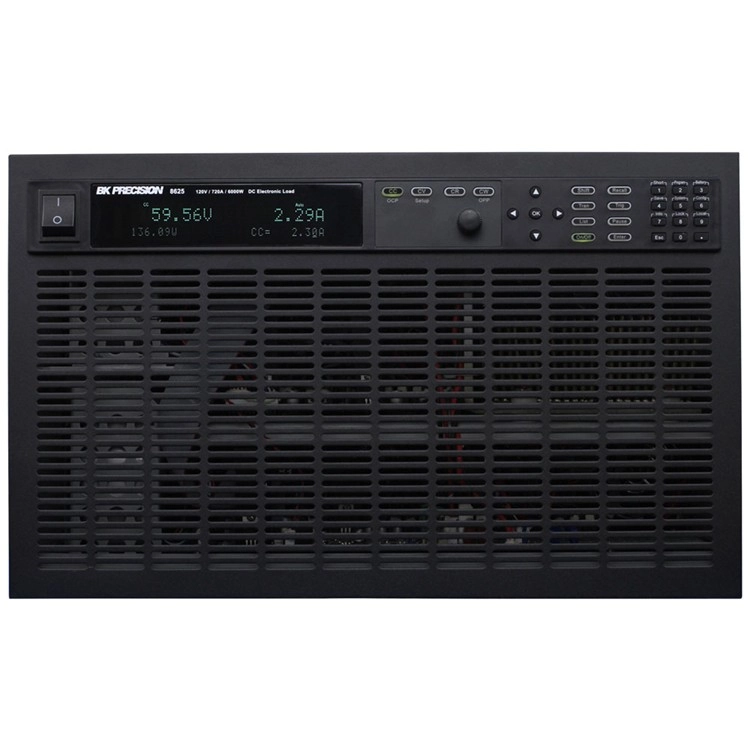

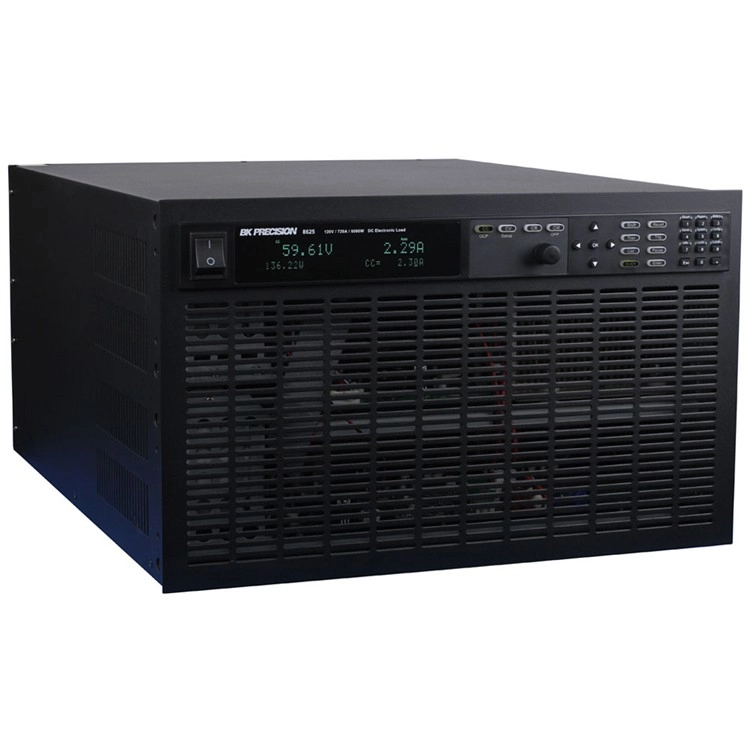

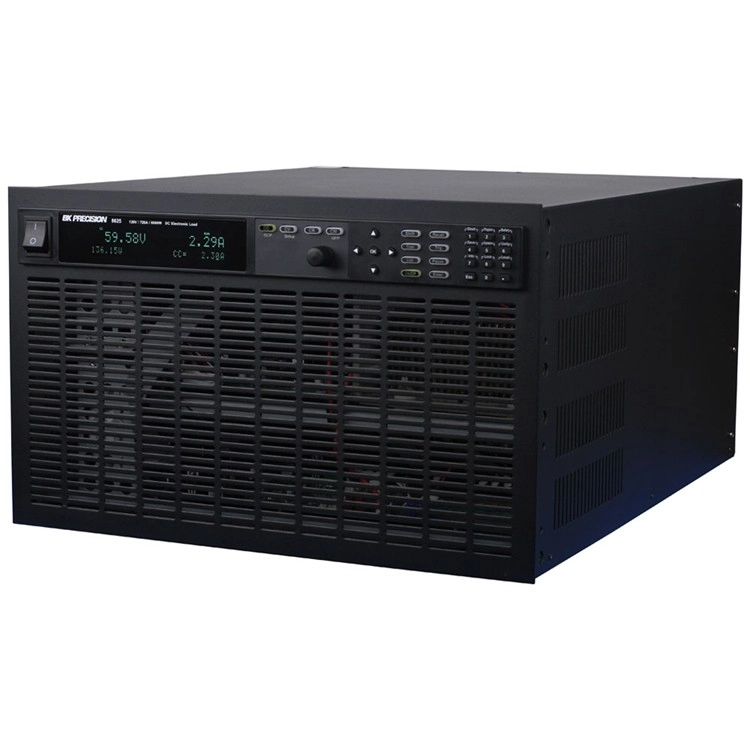

BK 8624 프로그래머블 DC전자로드
가격문의(상세정보 참조)
BK 8624 프로그래머블 DC전자로드
BK 8624 Programmable DC Electronic Loads
- 120V, 720A, 4499W DC Electronic Load
- CC/CV/CR/CW 동작 모드
- 최대 50kHz 속도 측정 가능
- 원격 감지 기능
- CC모드에서 트랜션트 모드 최대 25kHz
- 리스트 모드 기능
- CC 모드에서 슬루율 조정 가능
- 최대 100개까지 설정, 저장 및 불러오기 가능
- 원격제어: RS232, USBTMC, GPIB (인터페이스 SCPI 지원)
상품
원산지 USA
제조사 BK
브랜드 BK
배송
택배 · 기본 무료
클릭 하시면 이동합니다.
BK PRECISION 8624 제품 정보
BK PRECISION 8624는 8600/B 시리즈의 6U 랙 크기 프로그래머블 DC 전자 로드로, 입력 전압 0~120V, 입력 전류 0~600A, 입력 전력 4500W를 지원합니다. 정전류(CC)·정전압(CV)·정저항(CR)·정전력(CW) 모드로 부하를 걸어 DC 전원공급기, DC-DC 컨버터, 배터리, 배터리 충전기, 태양광 어레이 등 DC 소스를 시험·평가합니다. 최대 600A·4500W의 대전류 부하가 필요한 시험에 적합하며, 전압·전류를 16bit 분해능으로 측정합니다.
핵심 특징
- CC/CV/CR/CW 4가지 동작 모드와 CC 모드 트랜션트 동작(최대 25kHz), CC 모드 슬루율 조정
- 리스트 모드(리스트 파일 최대 7그룹, 그룹당 최대 84스텝, 스텝당 최소 20μs)와 최대 100개 시퀀스를 연결하는 자동 시험 모드(상·하한 Pass/Fail 판정)
- 배터리 용량(Ah) 측정용 배터리 시험 기능(종료 전압·용량·시간 조건)과 LED 부하를 모사하는 CR-LED 모드

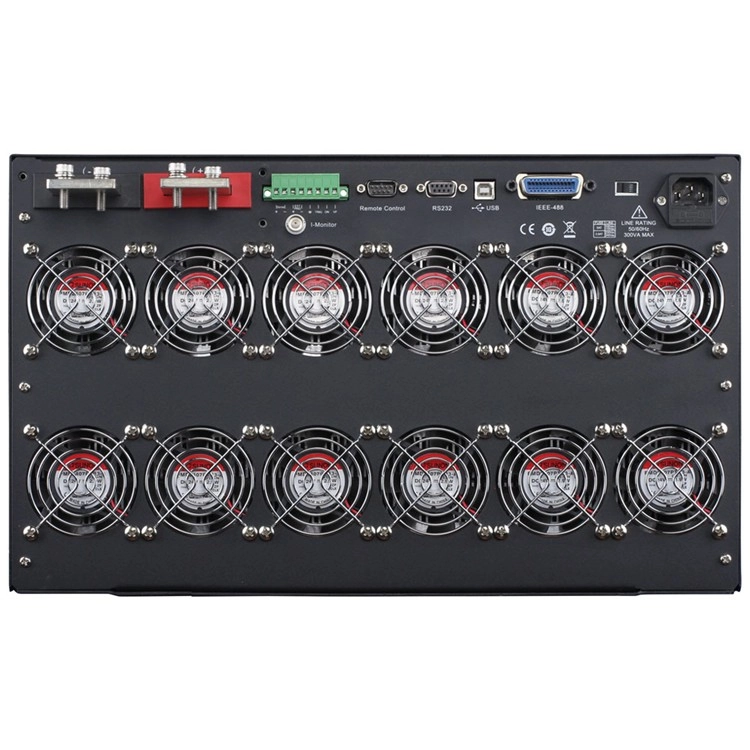

- 0~10V 아날로그 신호로 전류를 외부 제어하고, 후면 BNC에서 0~10V 전류 모니터 신호 출력
- USB(USBTMC)·RS232·GPIB 인터페이스와 SCPI 명령 지원, 설정 최대 100개 저장·불러오기
- OVP/OCP/OPP/OTP 및 로컬·원격 역전압(LRV/RRV) 보호, 원격 감지(Remote Sense), 상승·하강 시간 측정 기능
선택 가이드
- 시험 대상의 최대 전압·전류·전력이 이 모델의 정격(0~120V, 0~600A, 4500W) 안에 드는지 확인하세요
- 저전압 시험(연료전지·태양전지 등)에서는 최소 동작 전압을 확인하세요. 전류가 클수록 필요한 최소 전압이 커집니다
- 본체는 6U 랙 크기(439 × 266 × 590mm)이며 AC 110V/220V ±10%, 50/60Hz 전원을 사용합니다
- 이 모델은 GPIB 인터페이스가 포함된 모델로만 구성됩니다(GPIB 미포함 B 모델 없음)
주요 사양
| 모델 | 8624 (8600/B 시리즈) |
|---|---|
| 입력 전압 | 0~120V |
| 입력 전류 | Low 0~60A / High 0~600A |
| 입력 전력 | 4500W |
| 최소 동작 전압(Low 범위) | 0.18V (60A 기준) |
| CV 모드 범위 | Low 0.1~18V / High 0.1~120V |
| CV 모드 분해능 | Low 1mV / High 10mV |
| CV 모드 정확도 | Low ±(0.025% + 0.05% FS) / High ±(0.025% + 0.05% FS) |
| CC 모드 범위 | Low 0~60A / High 0~600A |
| CC 모드 분해능 | Low 1mA / High 10mA |
| CC 모드 정확도 | ±(0.025% + 0.05% FS) |
| CR 모드 범위 | Low 0.01Ω~10Ω / High 10Ω~7.5kΩ |
| CR 모드 분해능 | 16bit |
| CR 모드 정확도(전류 > 범위의 10%) | Low 0.01% + 0.08S (12.5Ω) / High 0.01% + 0.0008S (1250Ω) |
| CW 모드 | 범위 4500W / 분해능 100mW / 정확도 0.2% + 0.2% FS |
| 트랜션트(CC 모드) T1·T2 | 20μs~3600s / 분해능 10μs, 정확도 5μs + 100ppm |
| 슬루율(대표값) | Low 0.001~0.25A/μs / High 0.01~2.5A/μs |
| 전압 측정(Readback) | 범위 Low 0~18V / High 0~120V / 분해능 Low 1mV / High 10mV / 정확도 ±(0.025% + 0.025% FS) |
| 전류 측정 정확도(Readback) | ±(0.05% + 0.1% FS) |
| 전력 측정 정확도(Readback) | ±(0.2% + 0.2% FS) |
| 보호 범위(대표값) | OPP 4550W / OCP Low 66A / High 660A / OVP 130V / OTP 85℃ |
| 입력 단자 임피던스(대표값) | 300kΩ |
| 인터페이스 | USB(USBTMC), RS232, GPIB |
| 아날로그 제어·모니터 | 0~10V 입력 전류 제어 / 후면 BNC 0~10V 전류 모니터 출력 |
| AC 입력 | 110V/220V ±10%, 50/60Hz |
| 동작 온도 | 0~40℃ |
| 보관 온도 | -10~60℃ |
| 습도 | 실내 사용, 95% 이하 |
| 크기(W × H × D) | 439 × 266 × 590mm (6U) |
| 무게 | 64.4kg |
사양은 제조사 제공 자료 기준입니다. 슬루율은 보증값이 아닌 대표값이며, 부하 변화가 매우 크면 실제 전환 시간이 길어질 수 있습니다.
구성품
- 사용자 매뉴얼
- 전원 코드
- 교정 성적서
