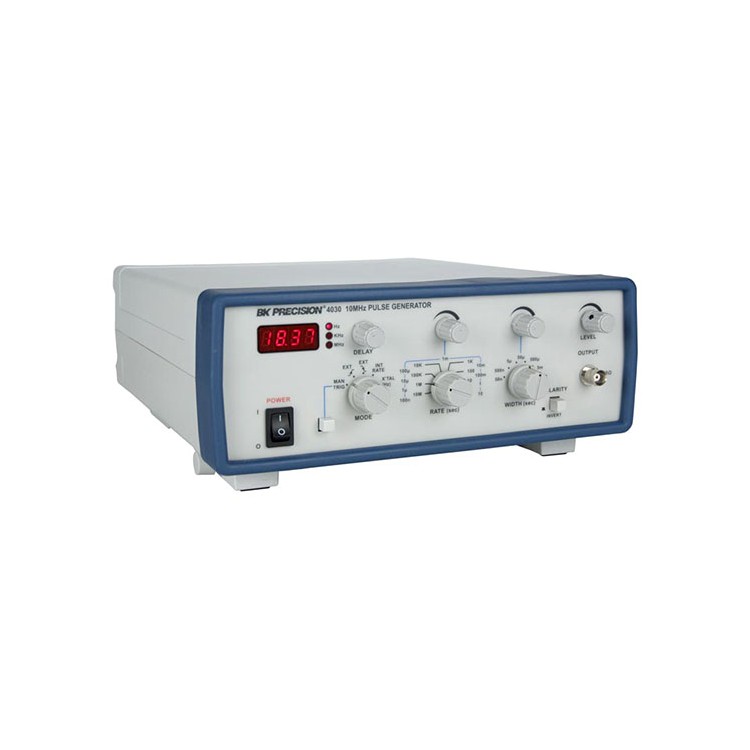

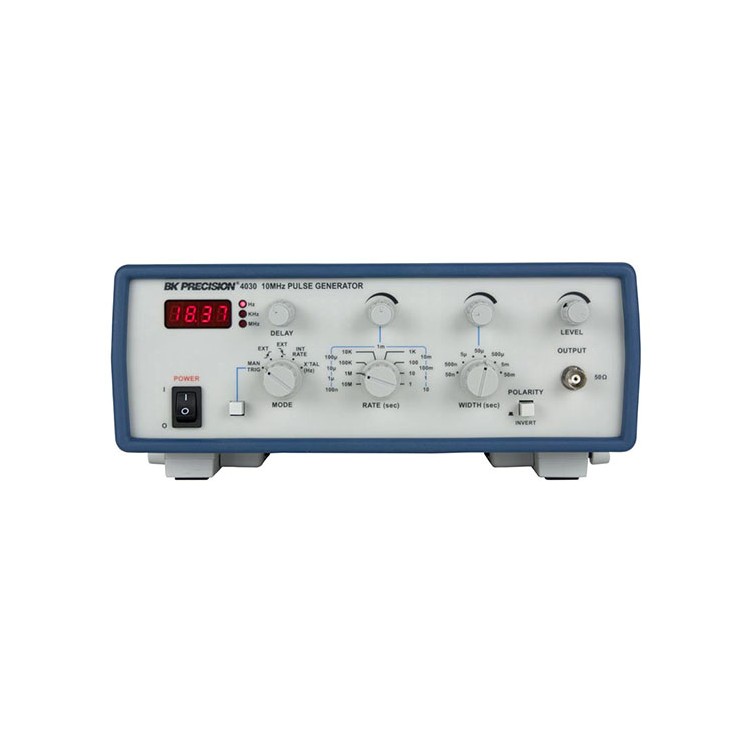

BK PRECISION 4030 제품 정보
BK PRECISION 4030은 4자리 LED 주파수 표시를 갖춘 10MHz 펄스 발생기입니다. 파형 발생, 가변 대칭을 이용한 펄스 발생, 주파수 스윕 동작, 트리거 동작의 네 가지 기능을 한 대에 담았으며, 최대 10MHz까지 상승·하강 시간이 짧은 펄스 신호를 출력합니다. 아날로그·디지털 전자 분야의 설계, 생산, 수리, 교육 현장에서 사용합니다.
핵심 특징
- 0.1Hz~10MHz 내부 반복 주파수(8개 데케이드 레인지 및 가변)
- 1Hz~10MHz 수정 발진 기준 스폿 주파수 제공
- 펄스 폭 50ns~50ms(6개 데케이드 레인지 및 가변), 트리거 기준 0~2µs 지연 가변
- 출력 극성 정상/반전 전환
- 내부·외부·수동 트리거 지원(수동 트리거는 10MHz(100ns) 레이트 설정에서만 사용 가능)
- 상승·하강 시간 약 10ns, BNC 출력
선택 가이드
- 필요한 반복 주파수(0.1Hz~10MHz)와 펄스 폭(50ns~50ms)을 확인하세요
- 출력은 개방 회로 1~10V(Main Out), 50Ω 부하 시 0.5~5V(Pulse Out)입니다(대표값)
- 외부 트리거 입력은 10Hz~10MHz, +1~+10V p-p 정현파·구형파입니다
- 수동 트리거는 10MHz(100ns) 레이트 설정에서만 동작하며 다른 레이트에서는 사용할 수 없습니다
주요 사양
| 모델 | 4030 |
|---|---|
| 내부 주파수 범위 | 0.1Hz~10MHz (8개 데케이드 레인지 및 가변) |
| 수정 발진 스폿 주파수 | 1Hz, 10Hz, 100Hz, 1kHz, 10kHz, 100kHz, 1MHz, 10MHz |
| 레이트 | 100ns~0.1s |
| 내부 트리거 | 0.1Hz~10MHz |
| 외부 트리거 | 10Hz~10MHz |
| 수동 트리거 | 1펄스/초 (10MHz(100ns) 레이트 설정에서만 사용 가능) |
| 외부 트리거 입력 | +1V~+10V p-p 정현파·구형파 |
| 펄스 폭 | 50ns~50ms (6개 데케이드 레인지 및 가변) |
| 지연 | 트리거 기준 0~2µs 가변 |
| 출력 극성 | 정상/반전 |
| Main Out | 1~10V (개방 회로, 대표값) |
| Pulse Out | 0.5~5V (50Ω 부하, 대표값) |
| 출력 임피던스 | 50Ω |
| 상승·하강 시간 | 약 10ns |
| 출력 단자 | BNC 커넥터 |
| 표시 | 4자리 LED 주파수 표시 |
| 전원 | 115/230V AC, 50/60Hz |
| 소비 전력 | 10VA |
| 크기 (W×H×D) | 26.2 × 11.2 × 31.5cm |
| 무게 | 2.5kg |
사양은 제조사 제공 자료 기준입니다.
구성품
- 전원 코드
- 사용 설명서
- BNC-악어 클립 케이블
