안리쓰 ・ ANRITSU

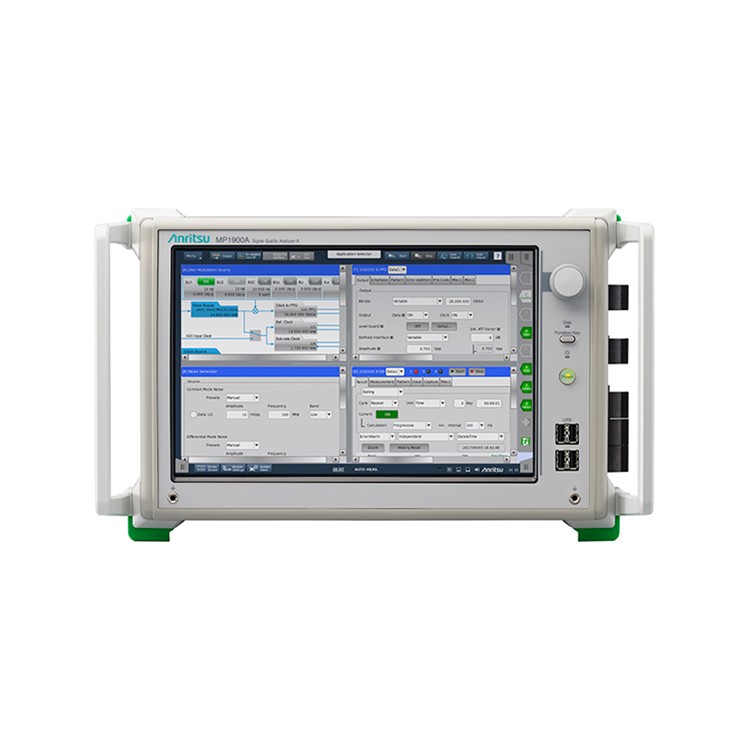

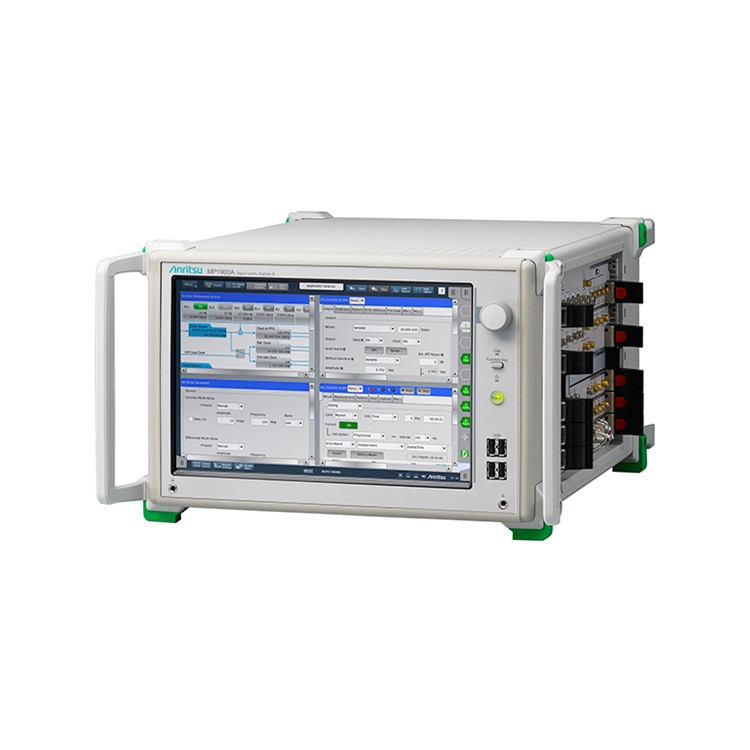

MP1900A
신호 품질 분석기-R

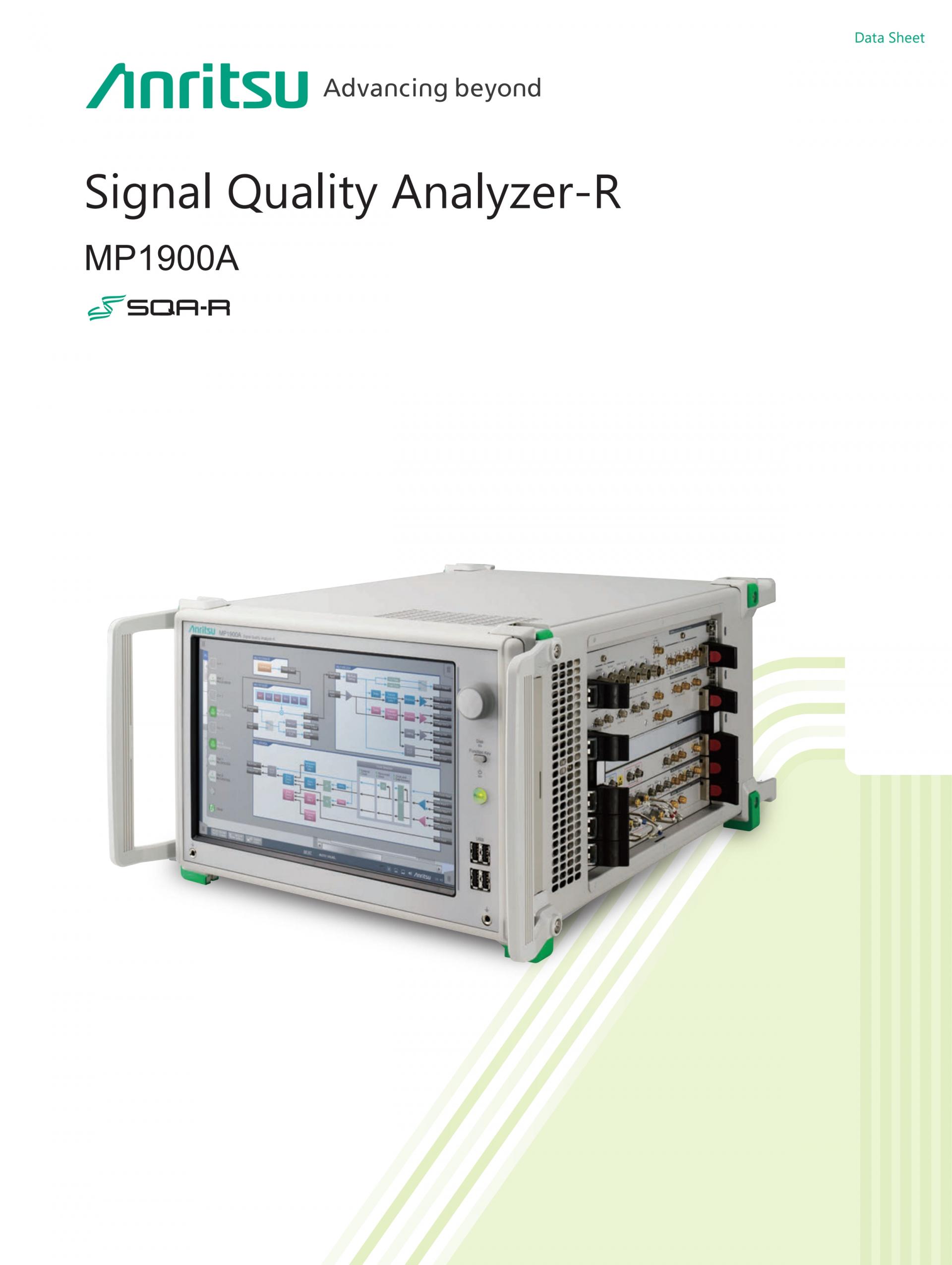

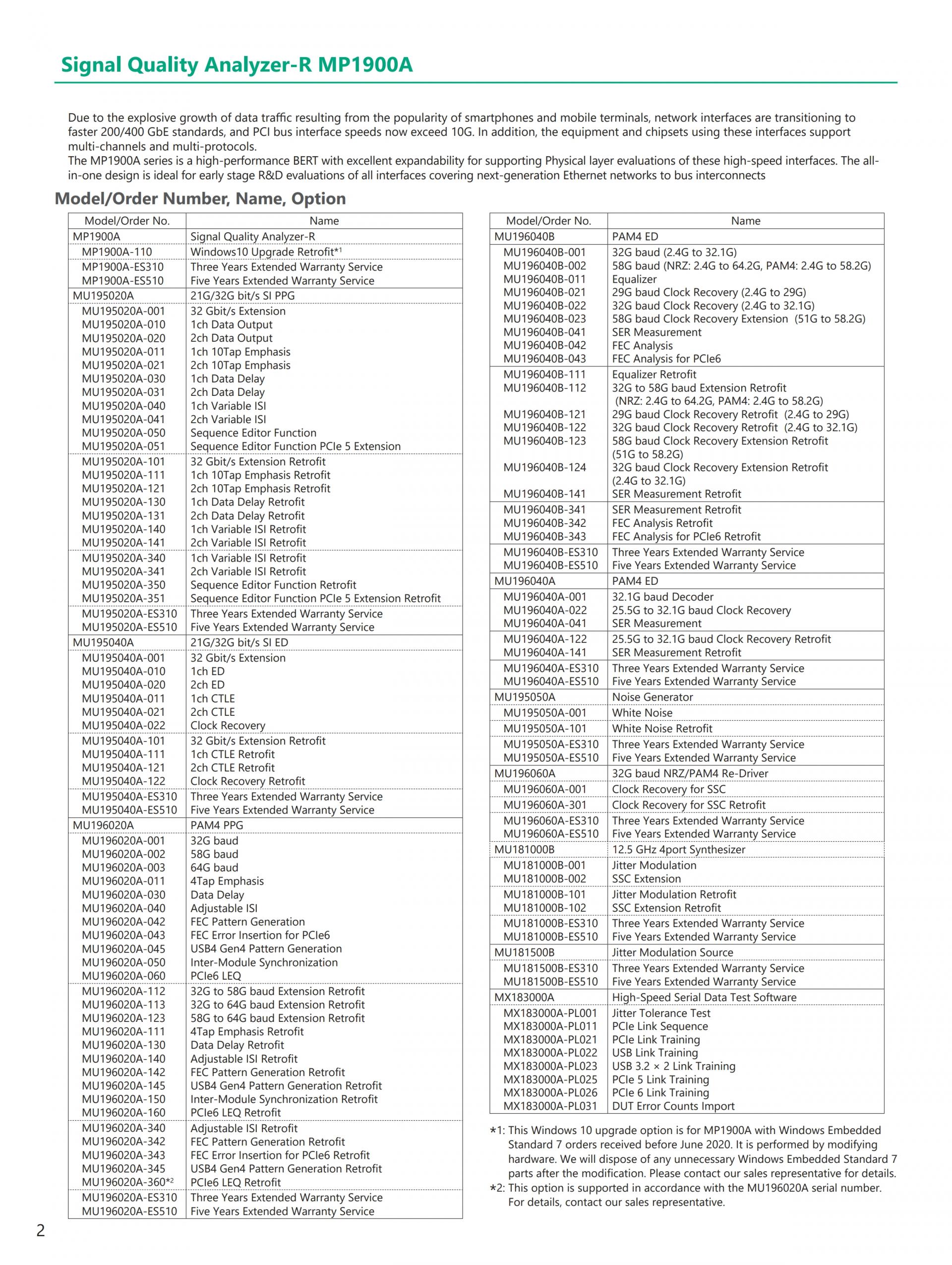

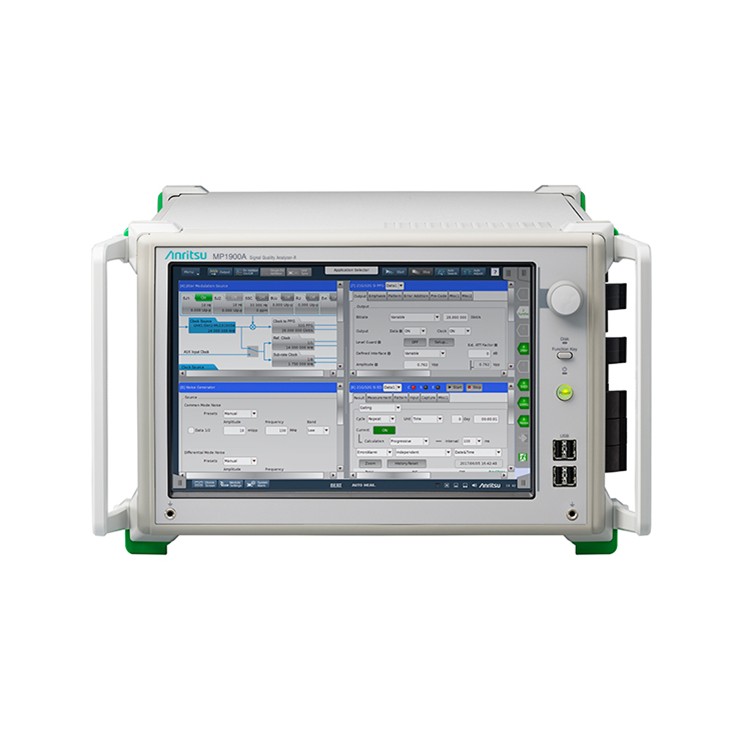

MP1900A Signal Quality Analyzer-R
개요
스마트폰과 모바일 단말기에 의한 데이터 트래픽의 증가에 따라 데이터센터의 네트워크 인터페이스는 200 GbE/400 GbE/800 GbE, 통신기기의 버스 인터페이스도 PCI Express Gen6는 64 GT/s로 고속화하여 멀티 채널화가 진행되고 있습니다.

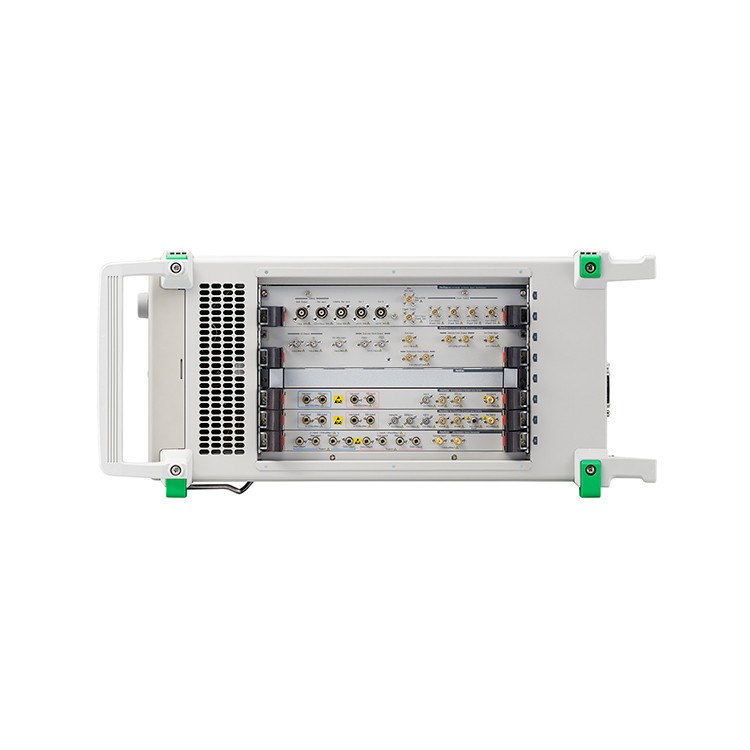

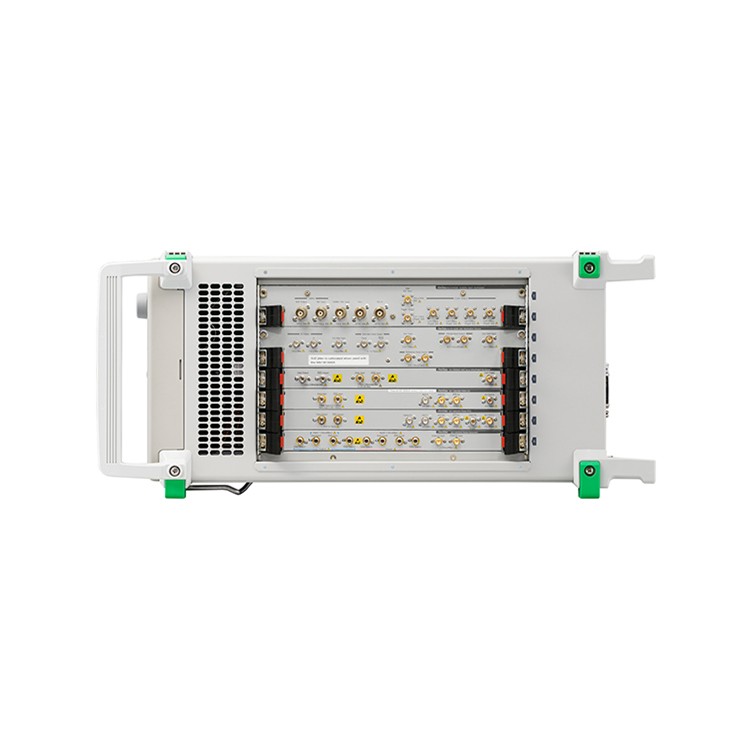

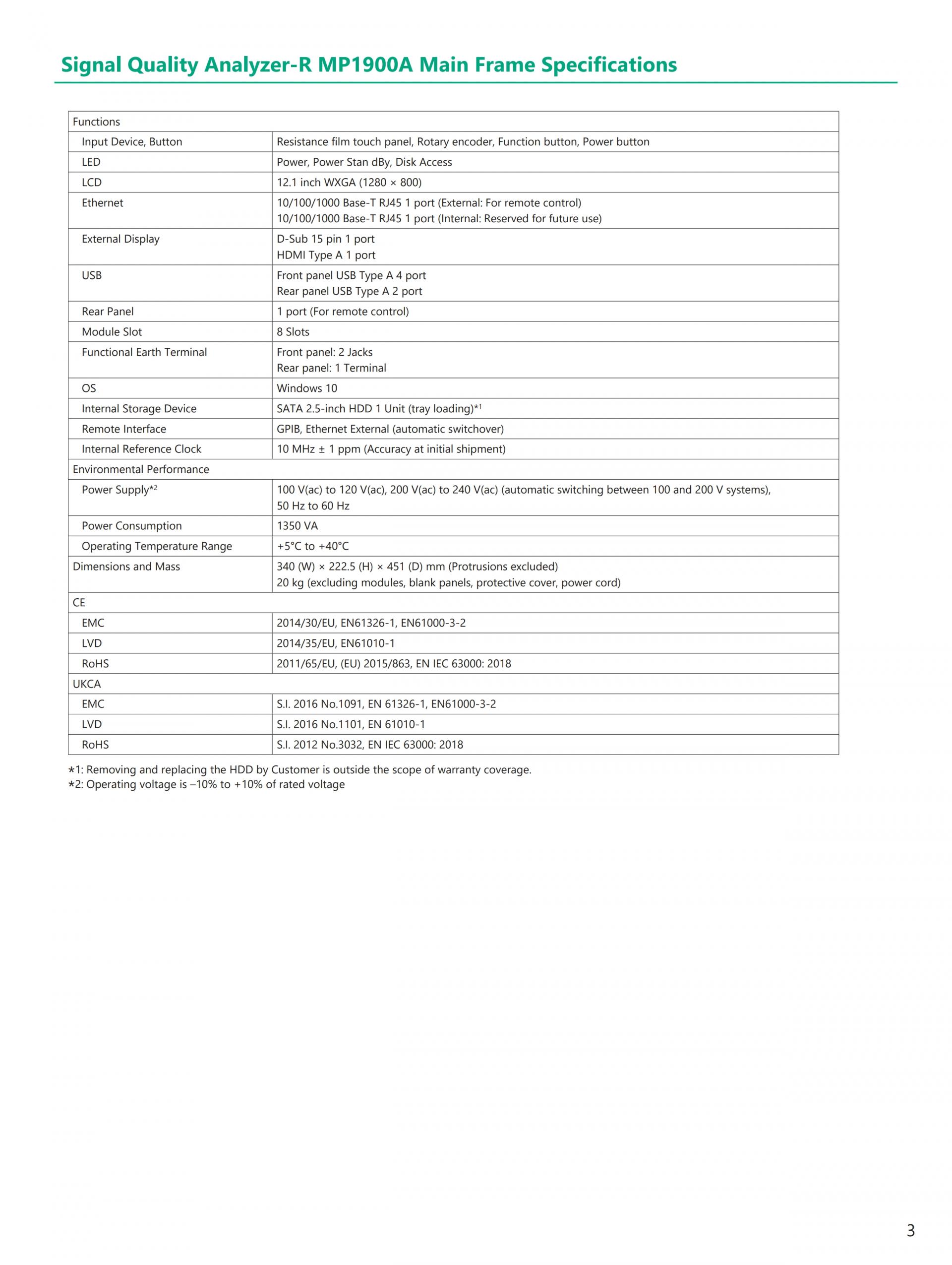

Signal Quality Analyzer-R MP1900A 시리즈는 8슬롯 모듈식 고성능 BERT입니다. PPG, ED 지터/노이즈 부가 기능을 측정 애플리케이션에 따라 확장할 수 있어서 고속화가 진행되고 있는 디바이스의 신호 품질 분석에 적합합니다. 또한 고속 네트워크 인터페이스의 물리계층 측정 기능뿐만 아니라 PCI Exprss 등의 버스 인터페이스 측정을 1대로 지원합니다.
대상 애플리케이션
100 GbE/200 GbE/400 GbE/800 GbE, CEI-25G/28G/56G/112G, InfiniBand EDR/HDR, Fibre Channel, PCI Express Gen1/2/3/4/5/6, Thunderbolt 1/2/3, USB3.2/4 Type C, SAS-3/-4, DP1.4, Optical module, SERDES, AOC, High-speed Interconnect
PAM4테스트 솔루션
- 최대 512Gbit / s의 전송 용량

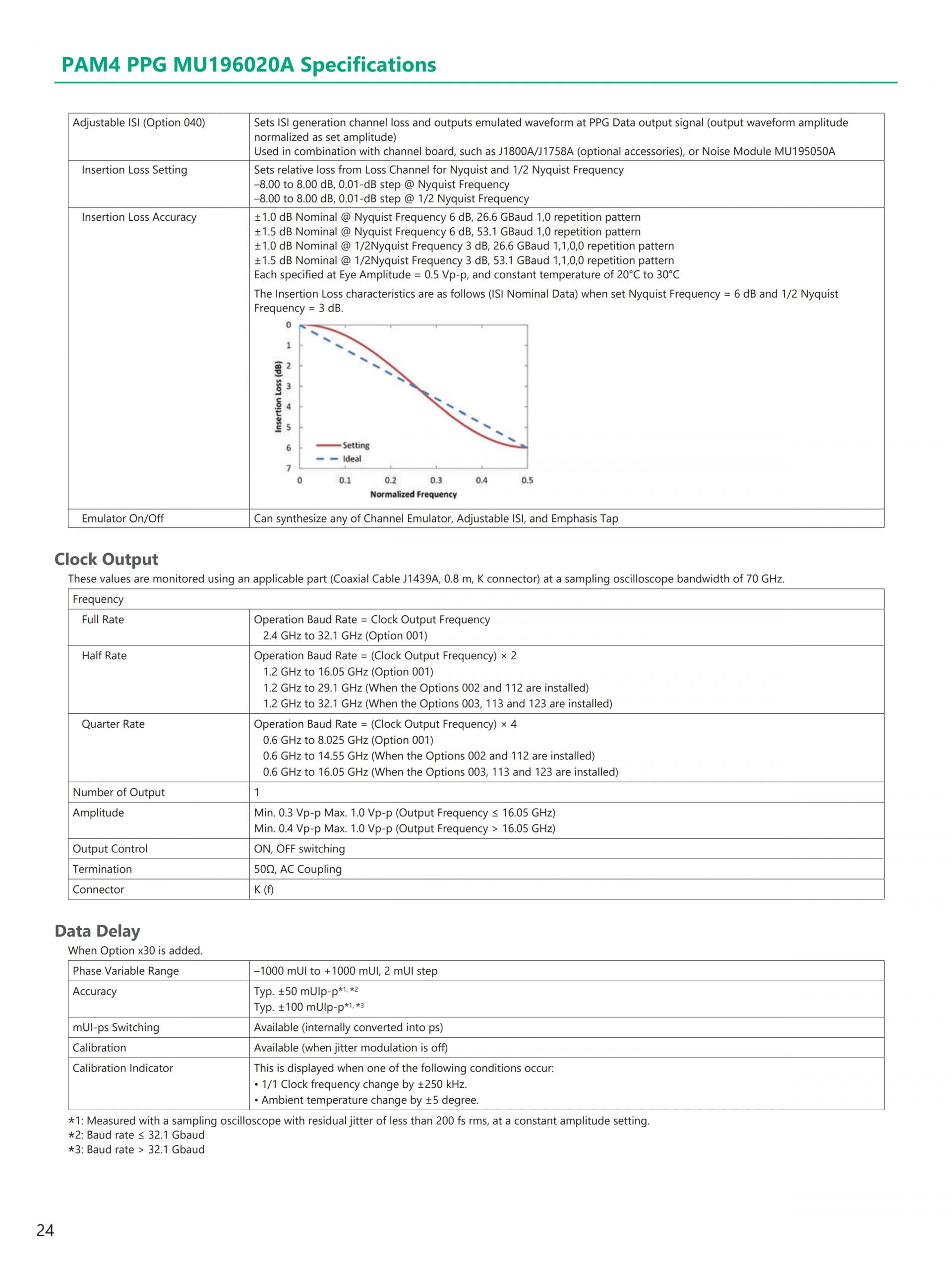

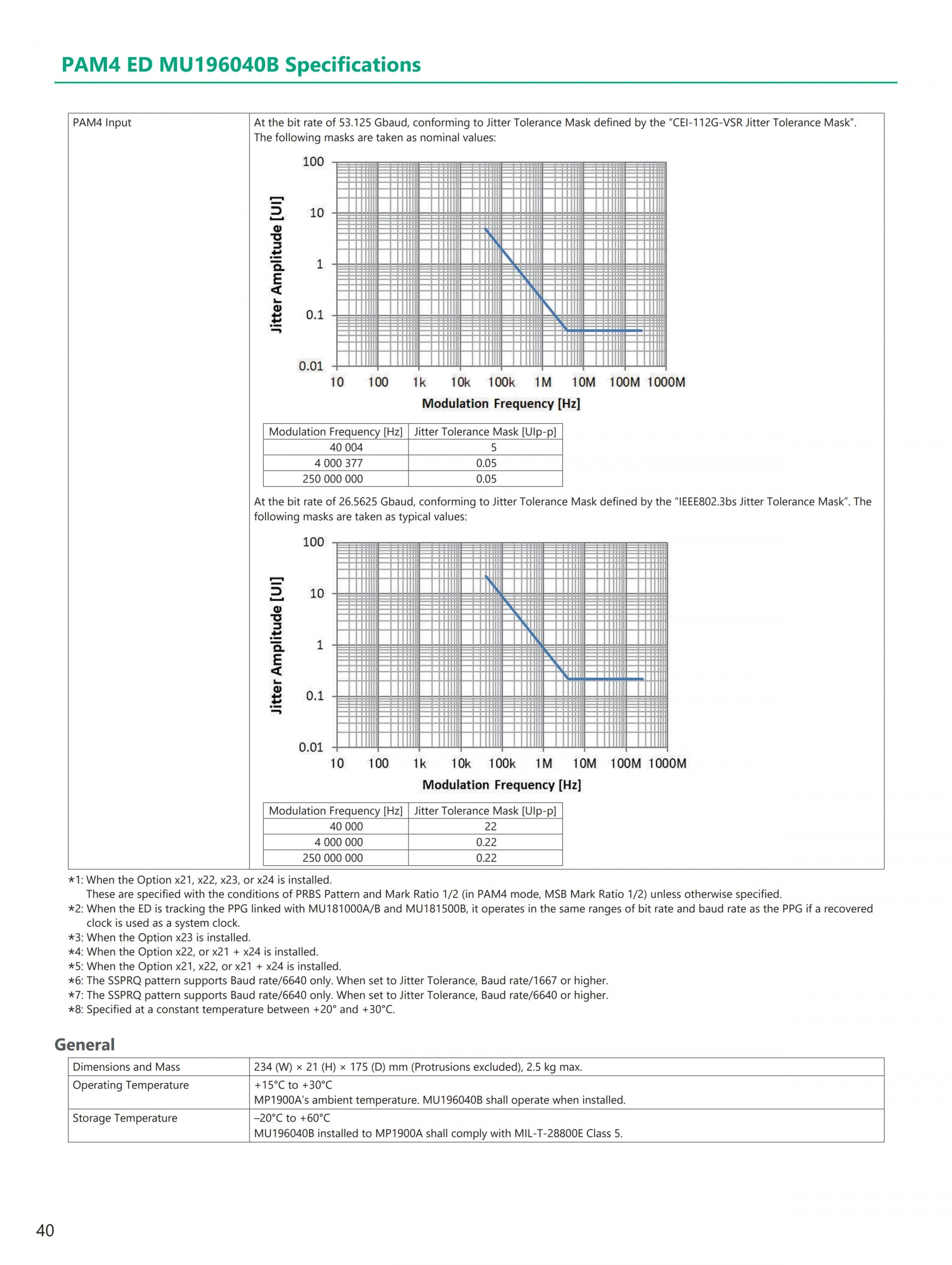

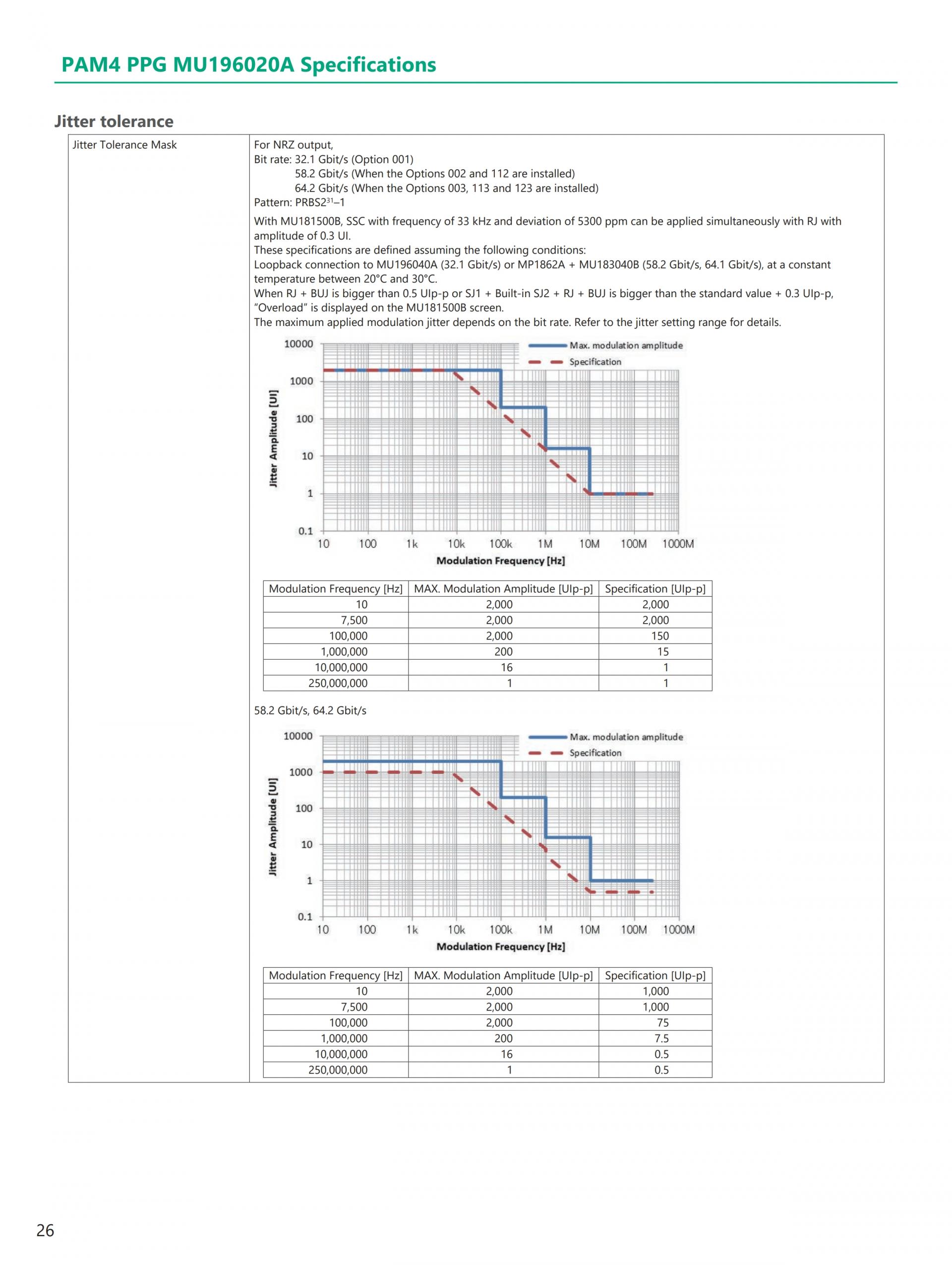

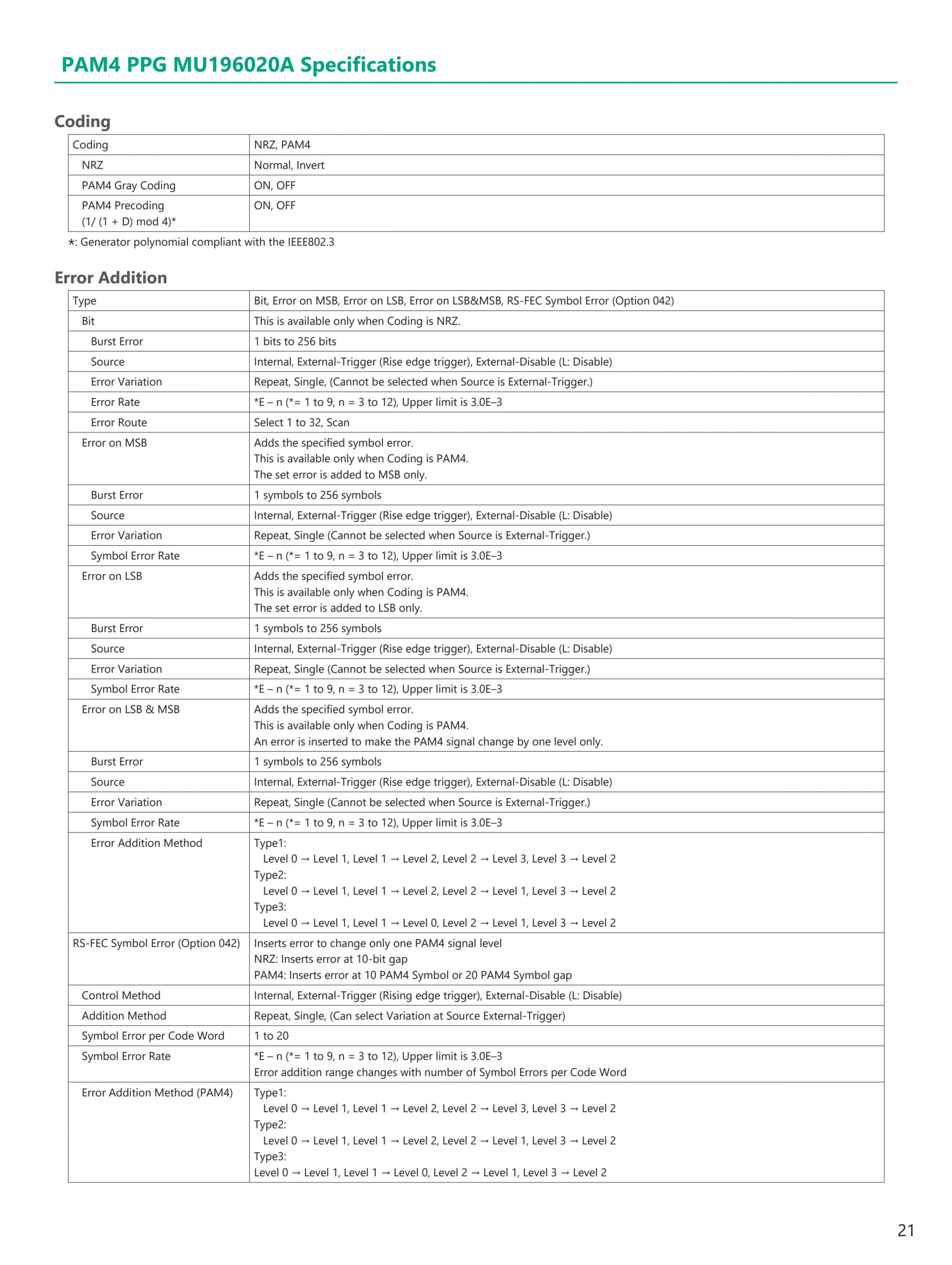

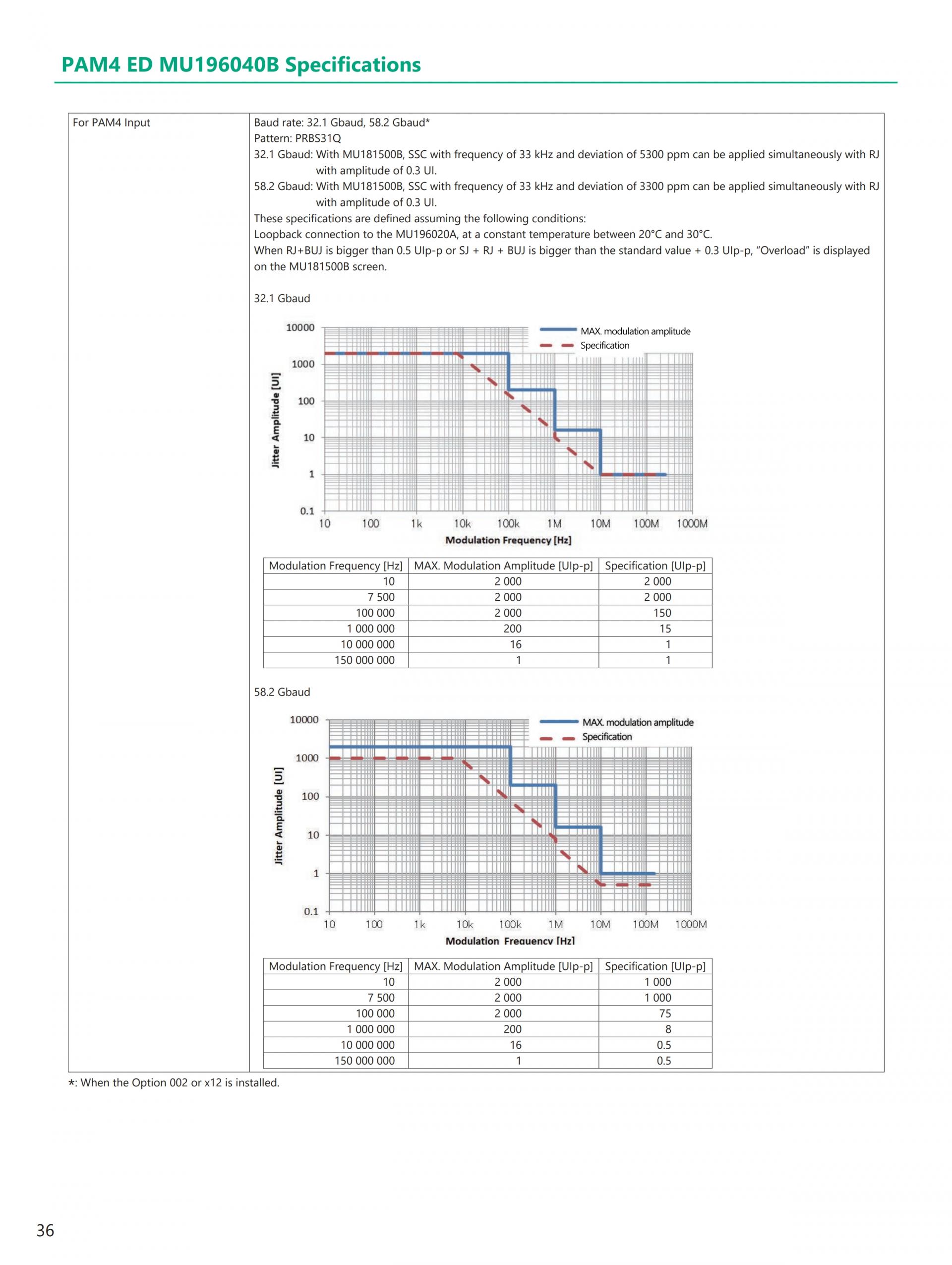

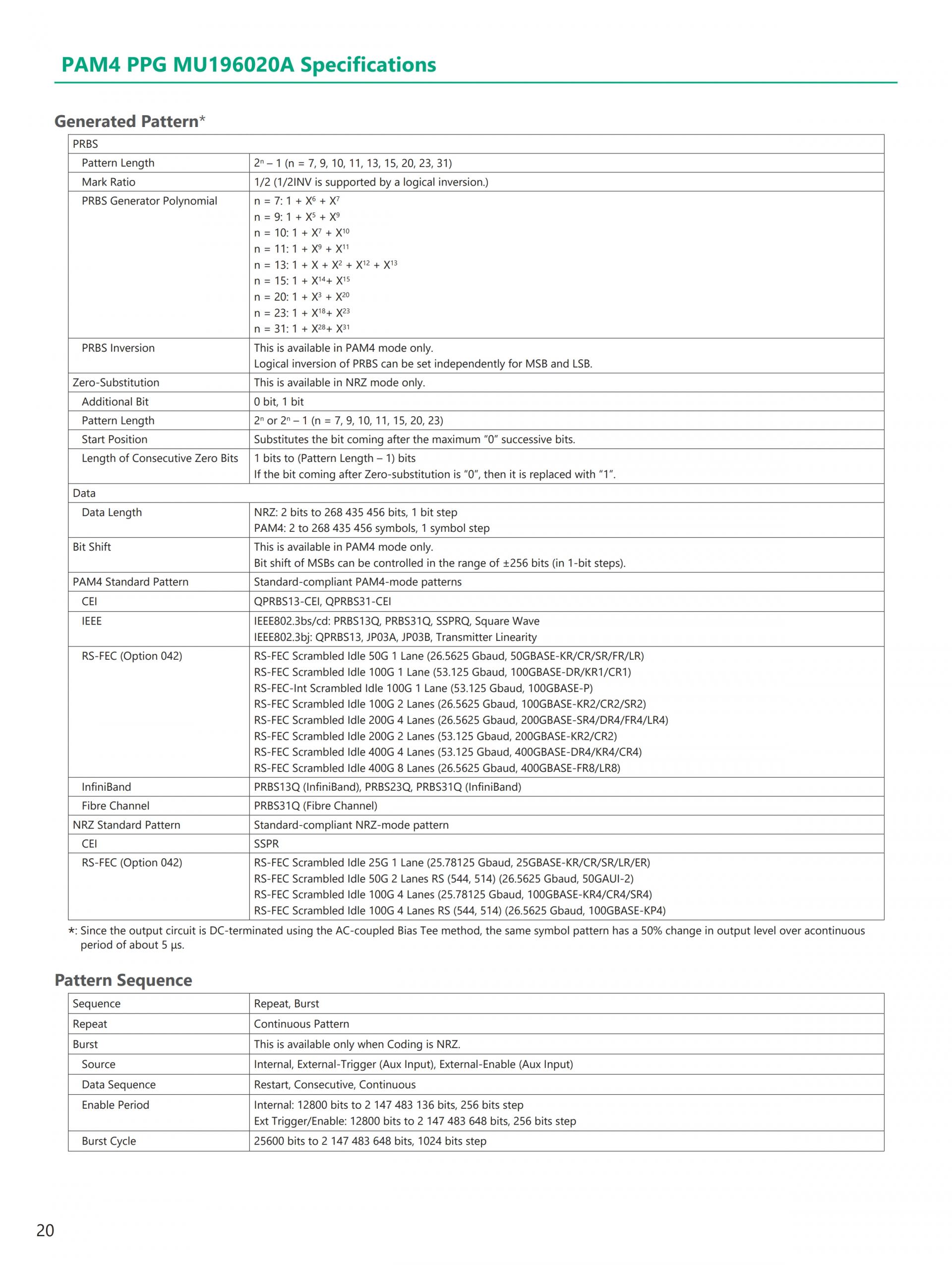

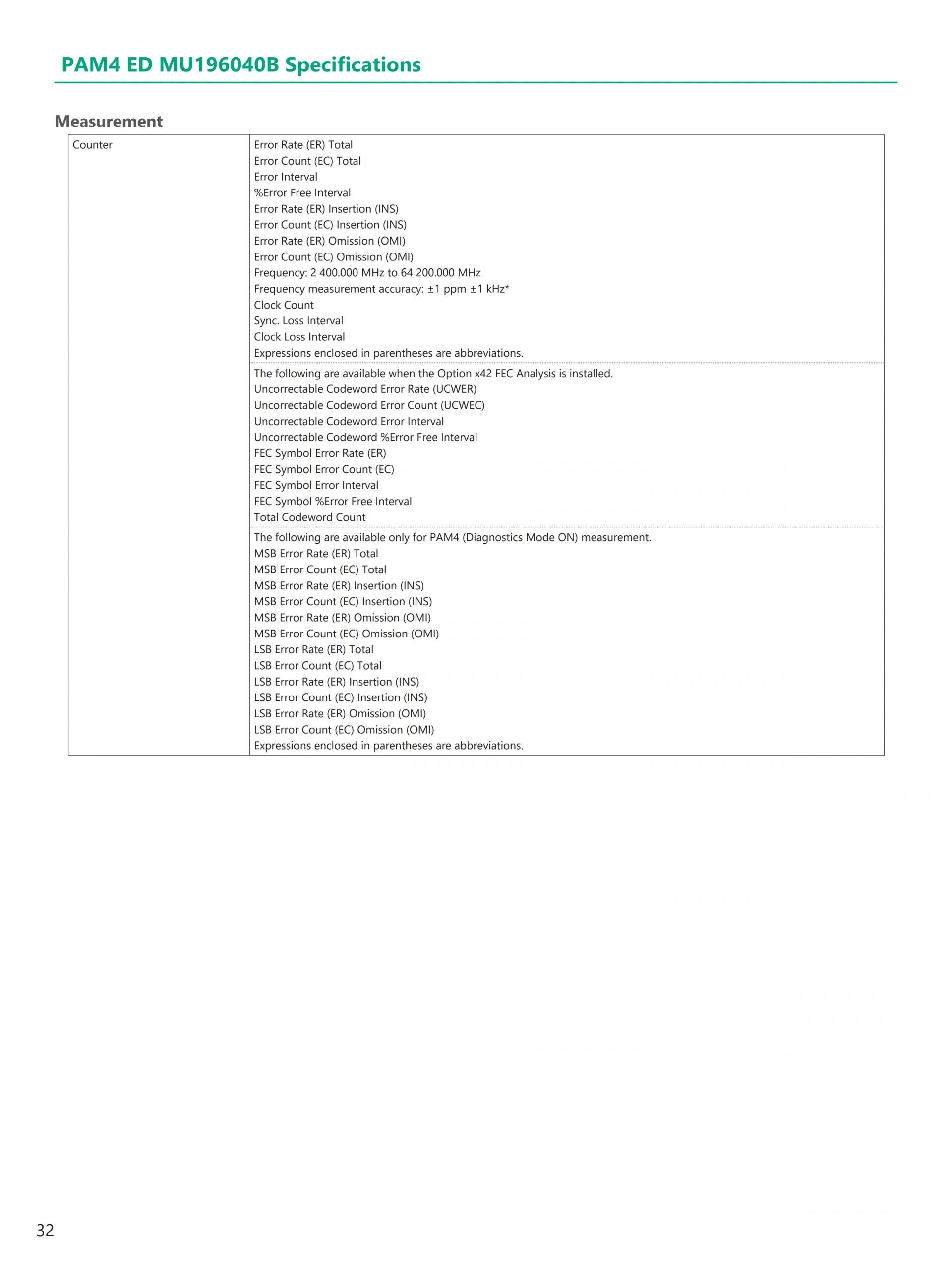

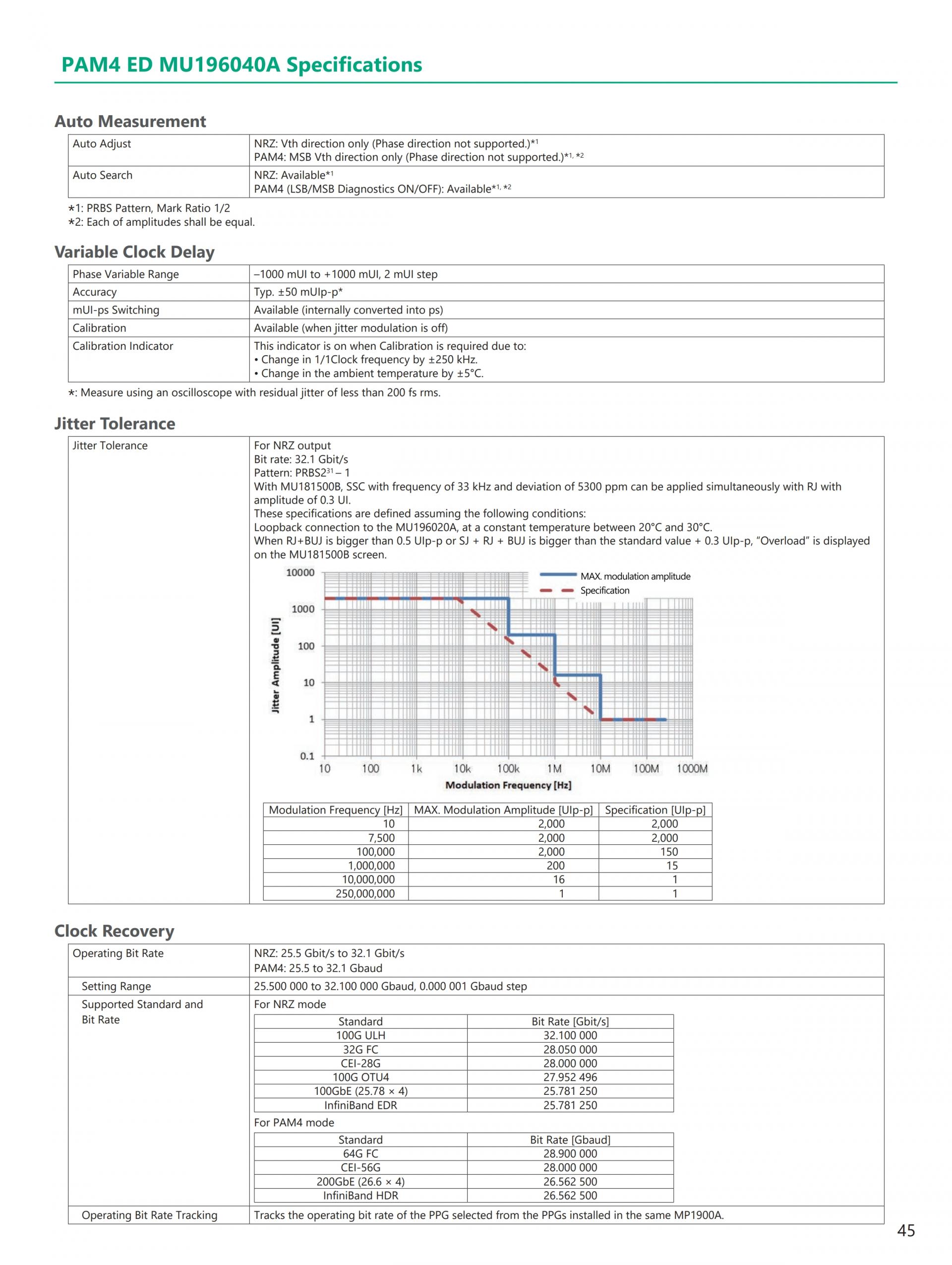

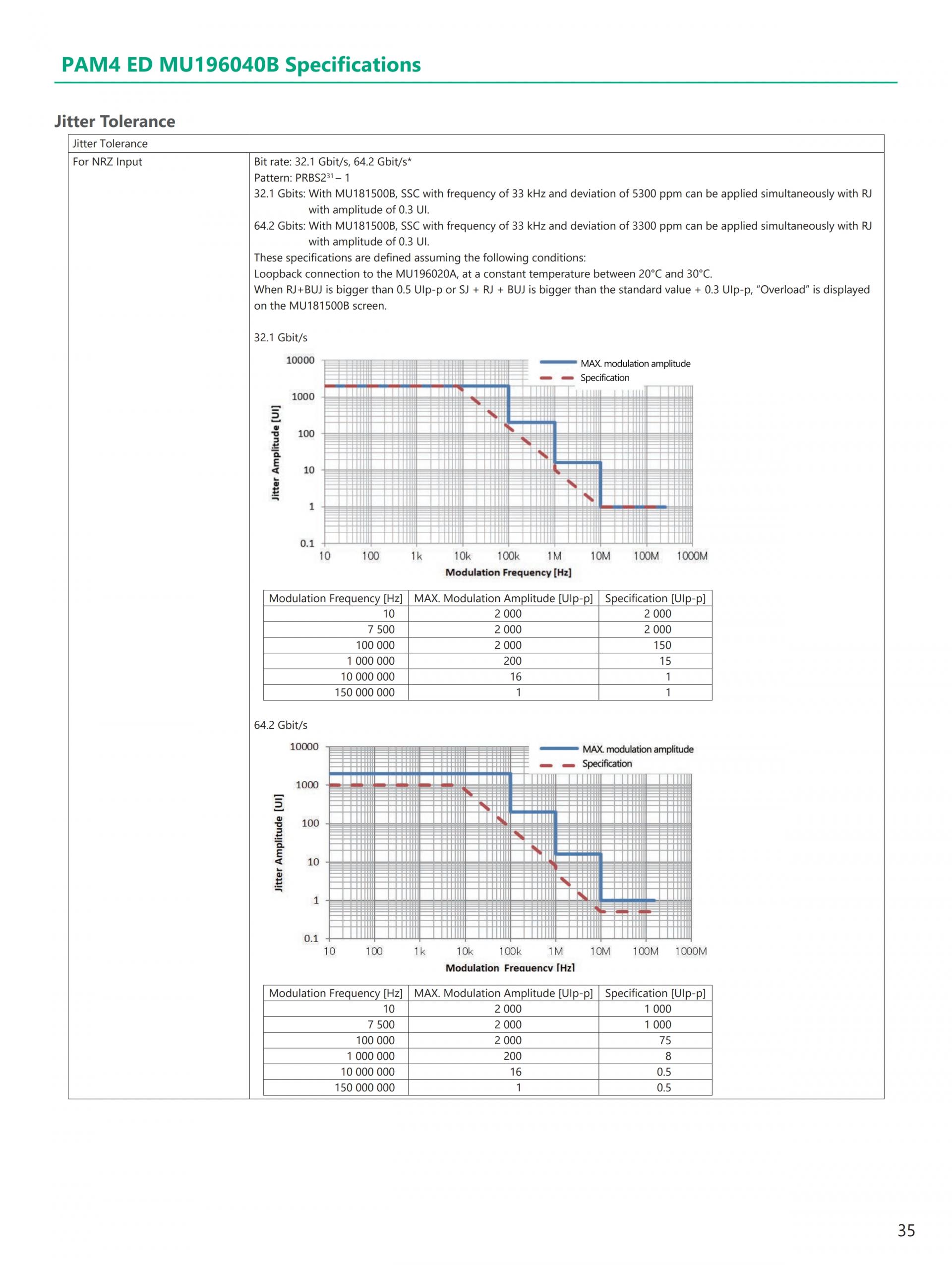

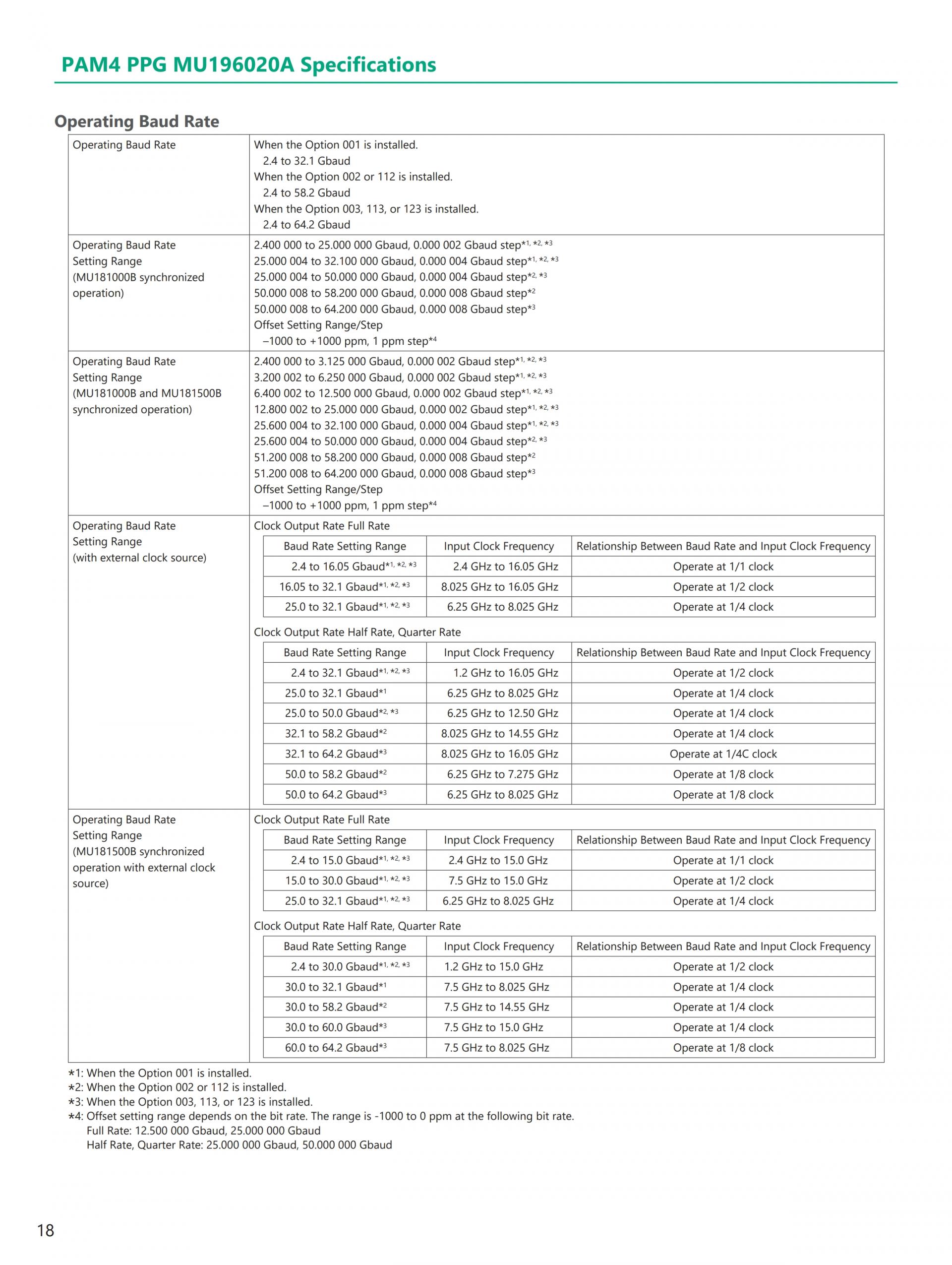

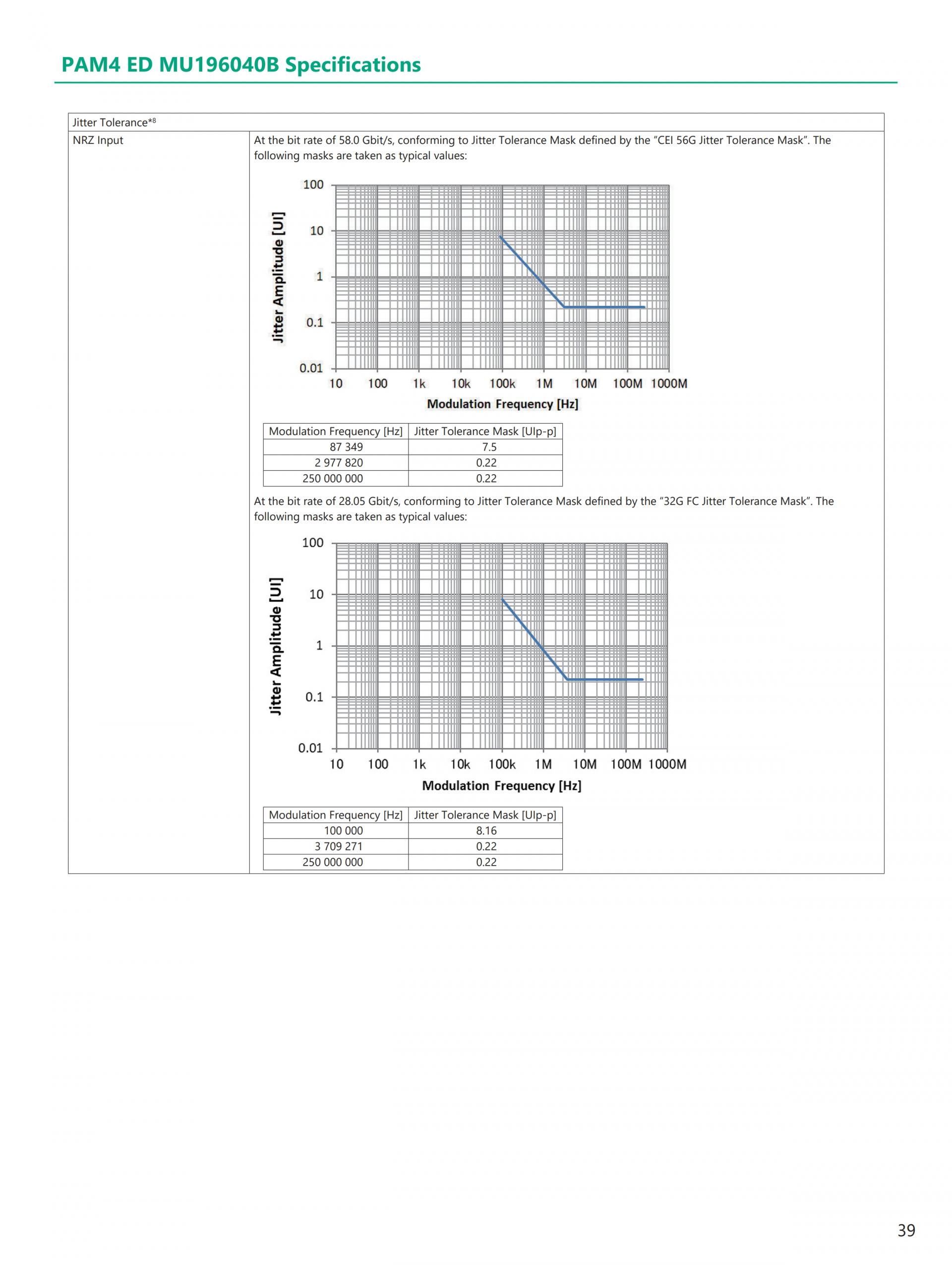

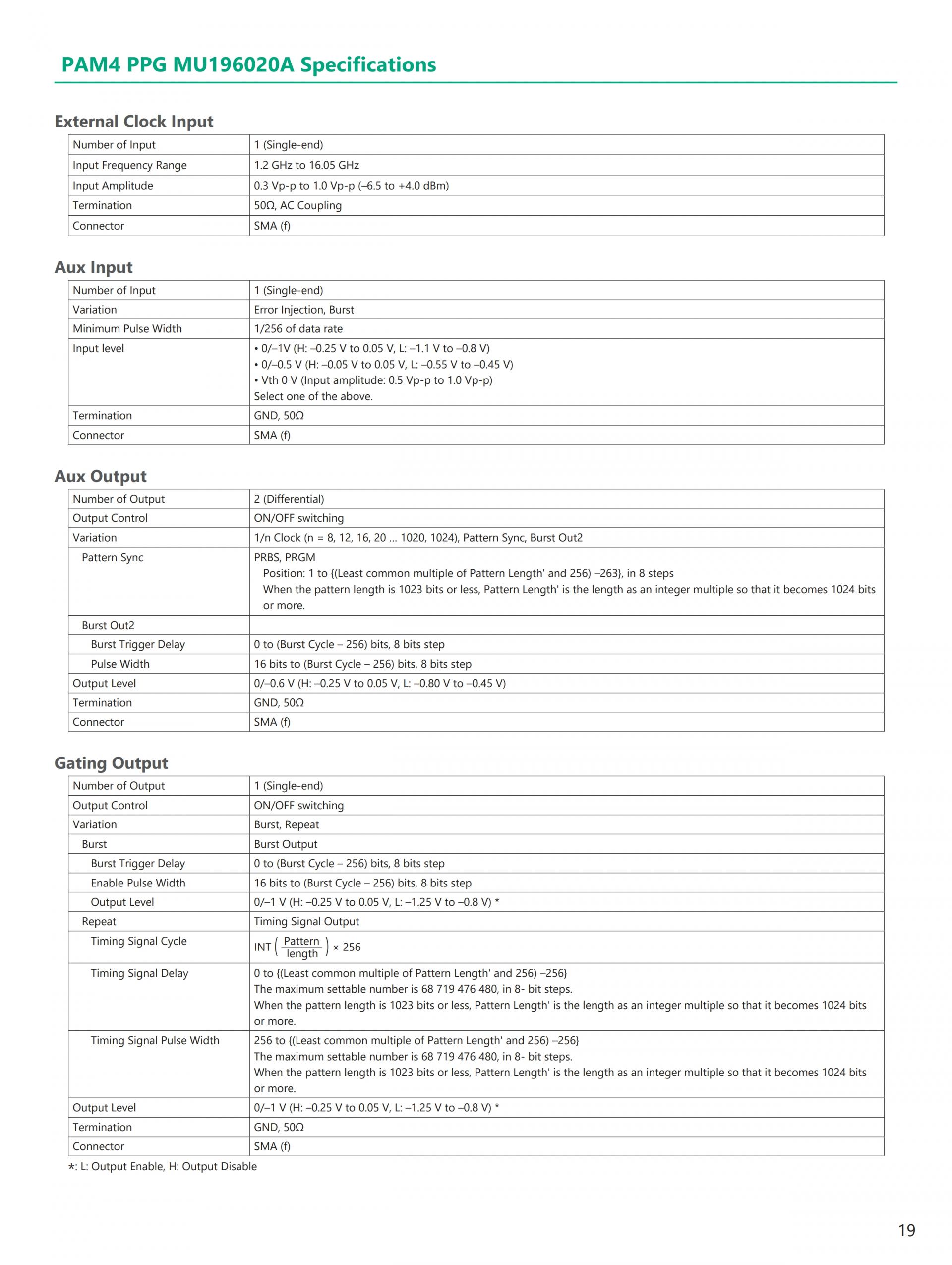

- PAM4 PPG/ED (MU196020A/MU196040A)
Baud rate of 2.4 to 64.2 Gbaud*1

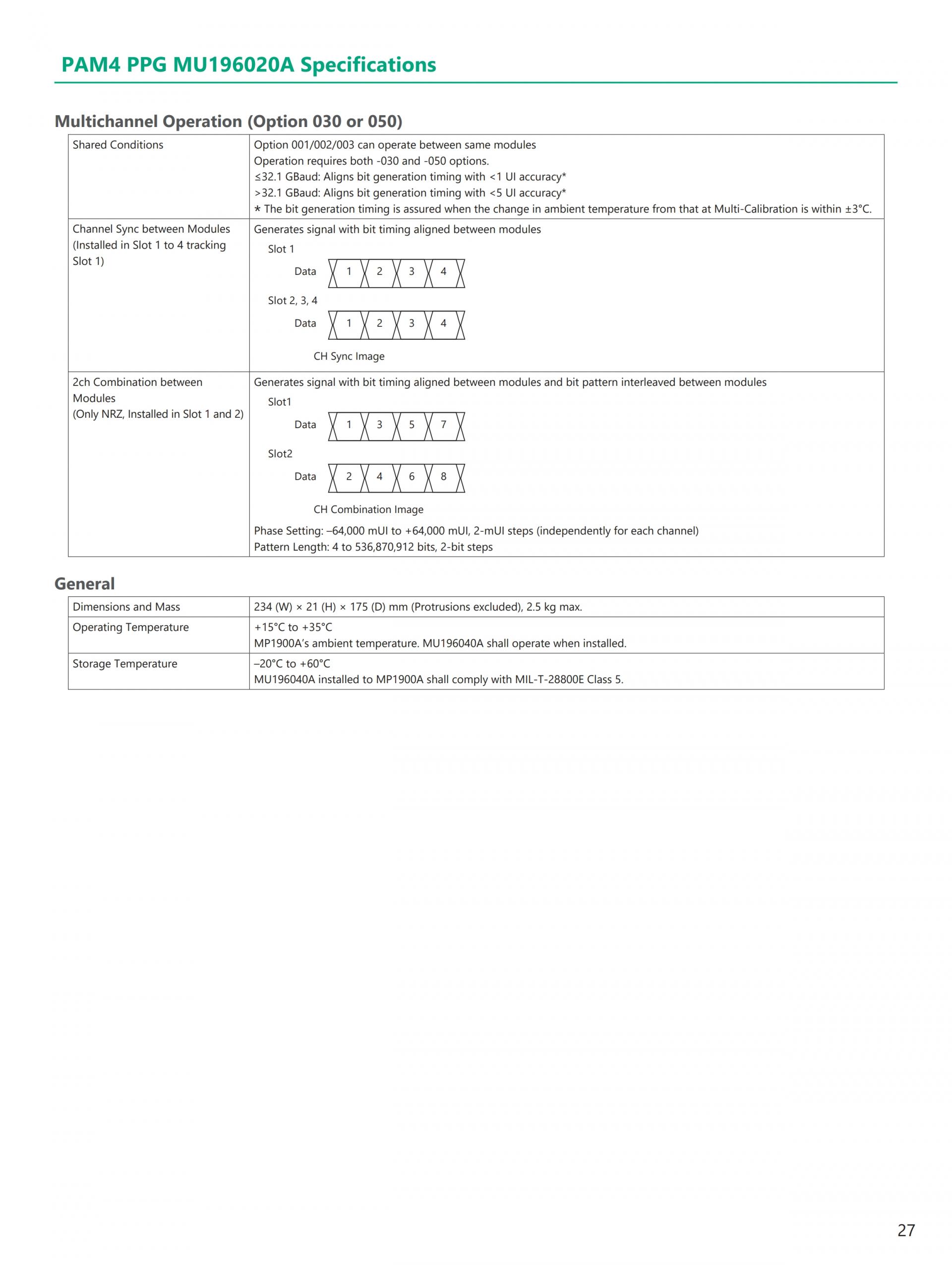

멀티 채널 확장 성 4ch PAM4/NRZ NEW
고속 Tr / Tf 8.5 ps (20-80 %)
낮은 잔류 지터 데이터 출력 170 fs rms (일반값)
노이즈와 왜곡의 고품질 데이터 출력
4 탭 엠 퍼시스 (가변 범위 20 dB)
ISI 조정 기능 NEW
FEC 패턴 발생 기능 NEW
Stressed 마진 BER < E-12*2
내장 클럭 복구

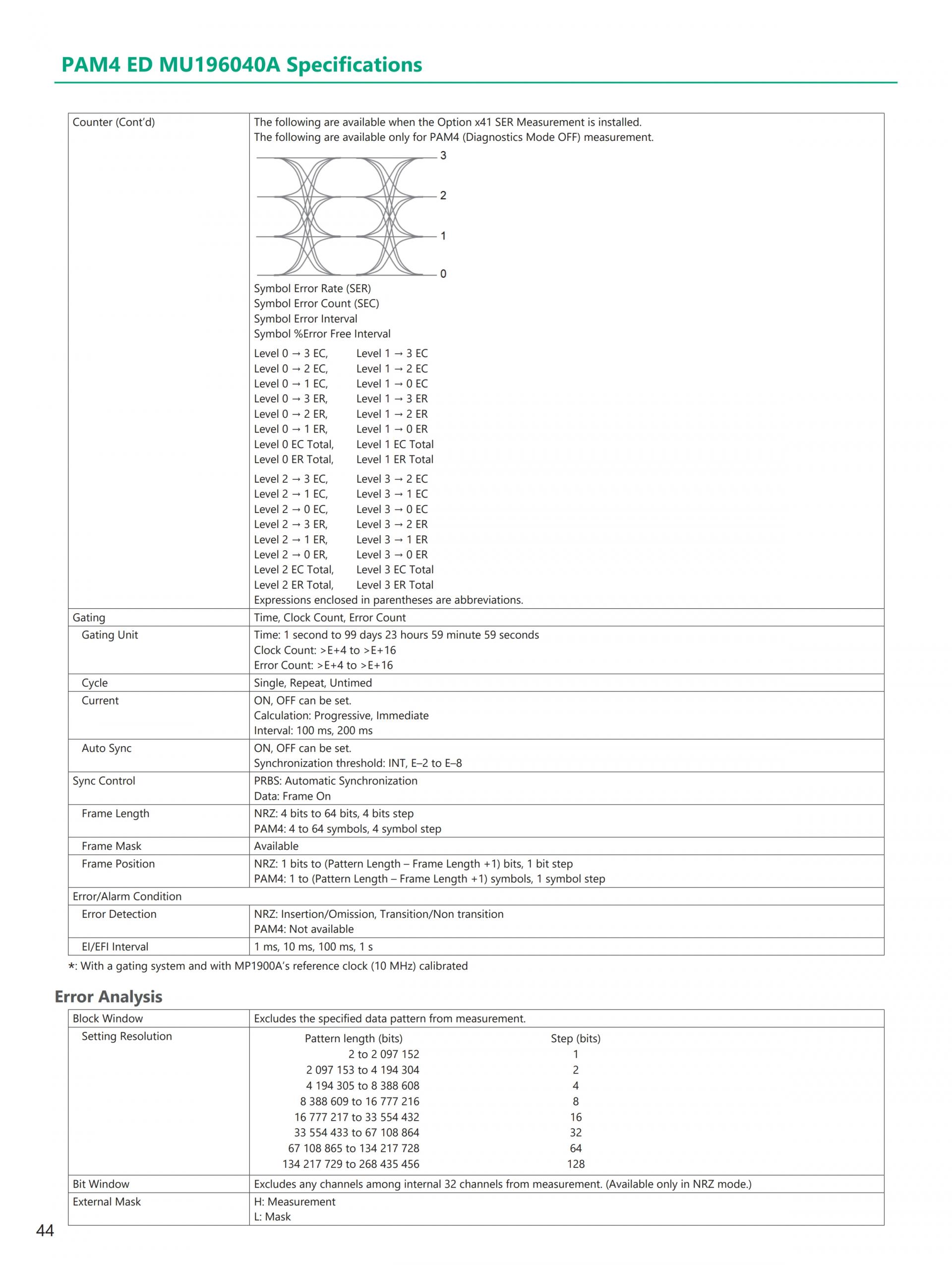

PAM4 패턴 편집기, 심볼 오류 측정

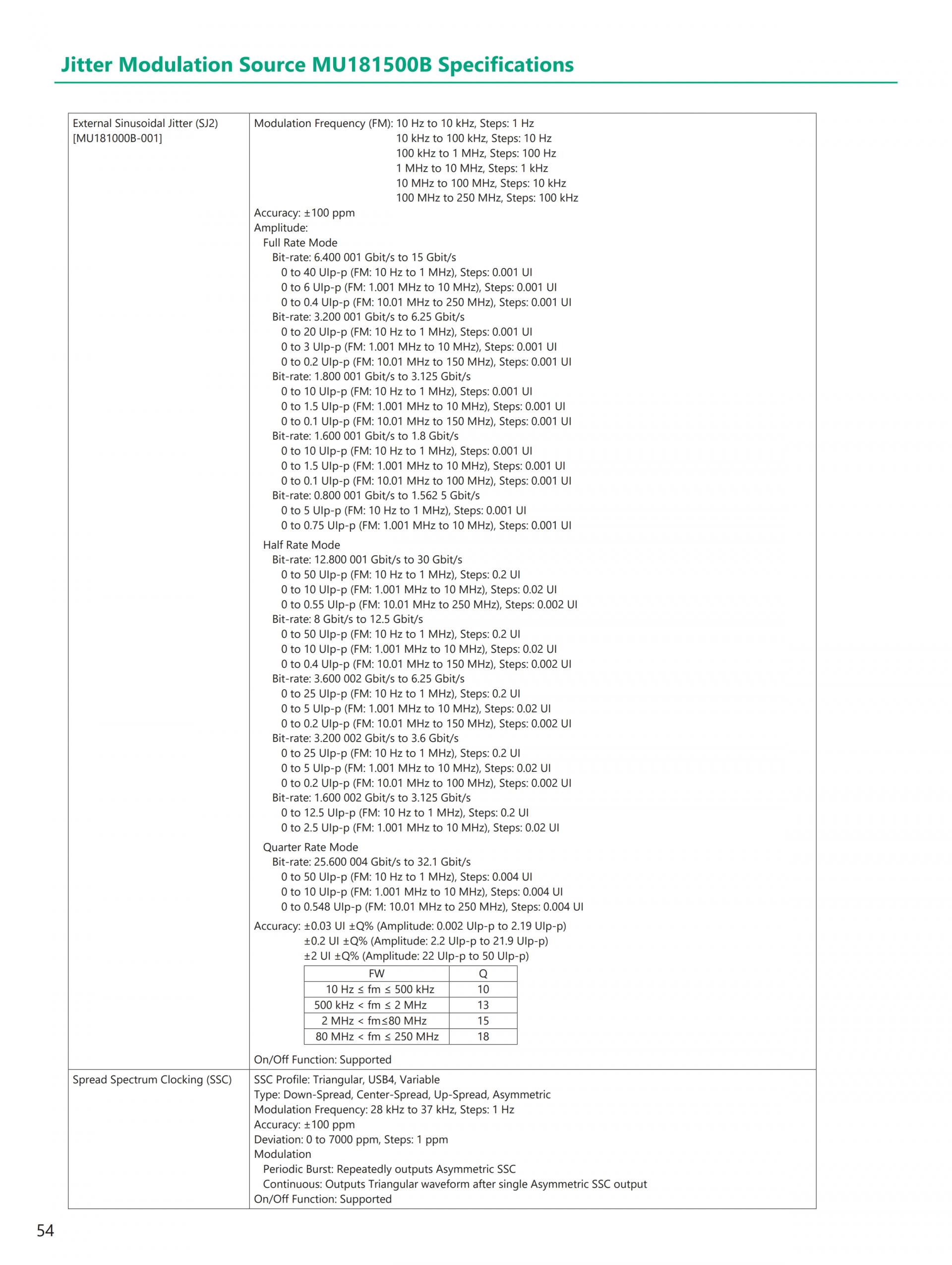

- 지터 부가 내력 측정 기능 (SJ / RJ / BUJ / SSC)
- 전압 노이즈 부가 기능(Common/Differential/White Noise)
- DUT의 BER 카운터를 사용하여 지터 내력 측정이 가능 NEW
*1: ED (Over 32.1 G)은 미래 대응
*2: CEI 호환 PAM4 Stressed 파형 입력시
고속 시리얼 버스 인터페이스 테스트 솔루션 (PCI Express, USB, Thunderbolt)
- 최대 512 Gbit/s의 전송 용량, 1대에 최대 16 ch까지 확장 가능(32 Gbit/s 2 ch PPG x 8 슬롯 사용시)
- 고속 네트워크와 PCI Express 등의 버스 인터페이스의 테스트를 1대로 지원

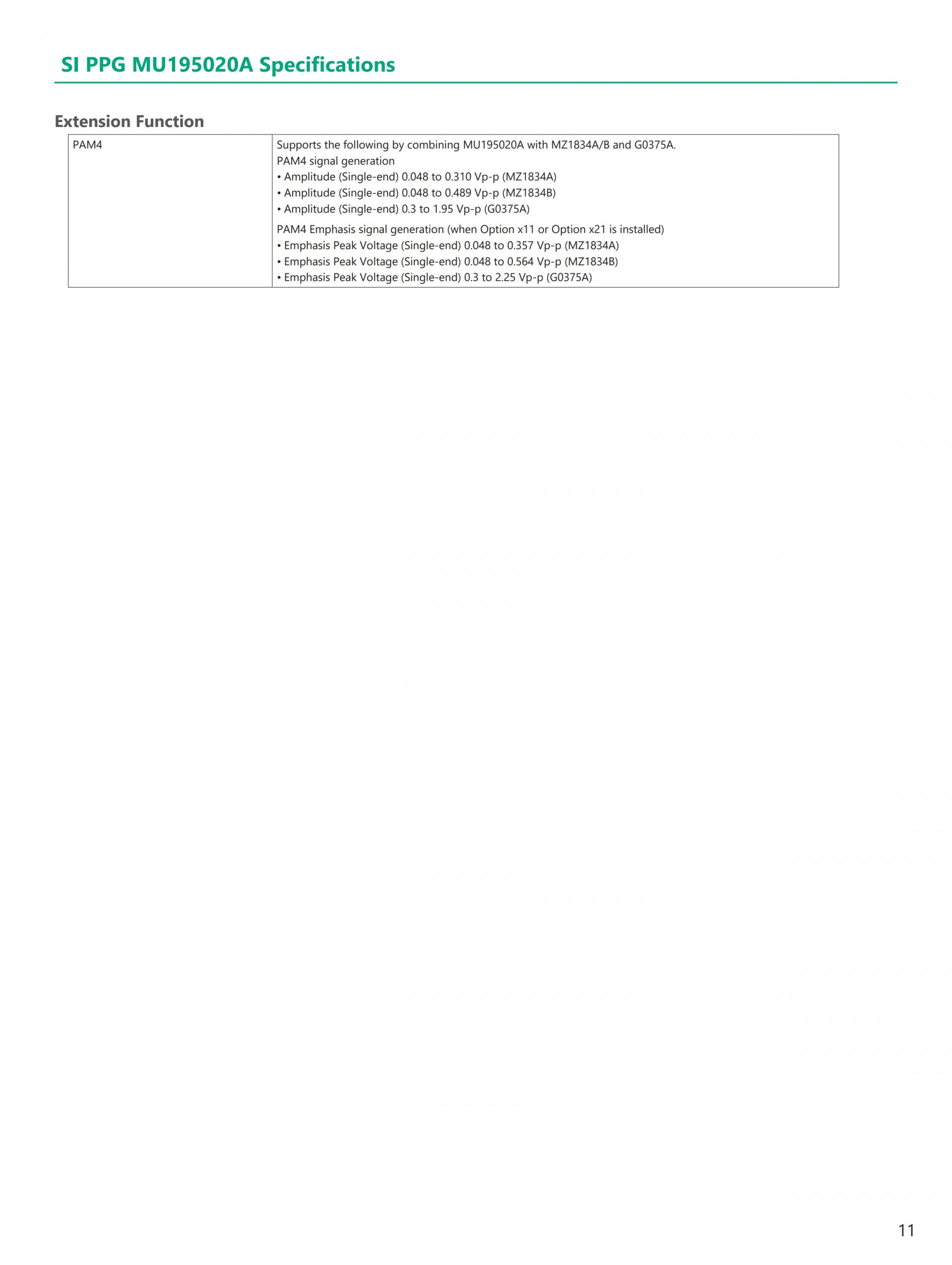

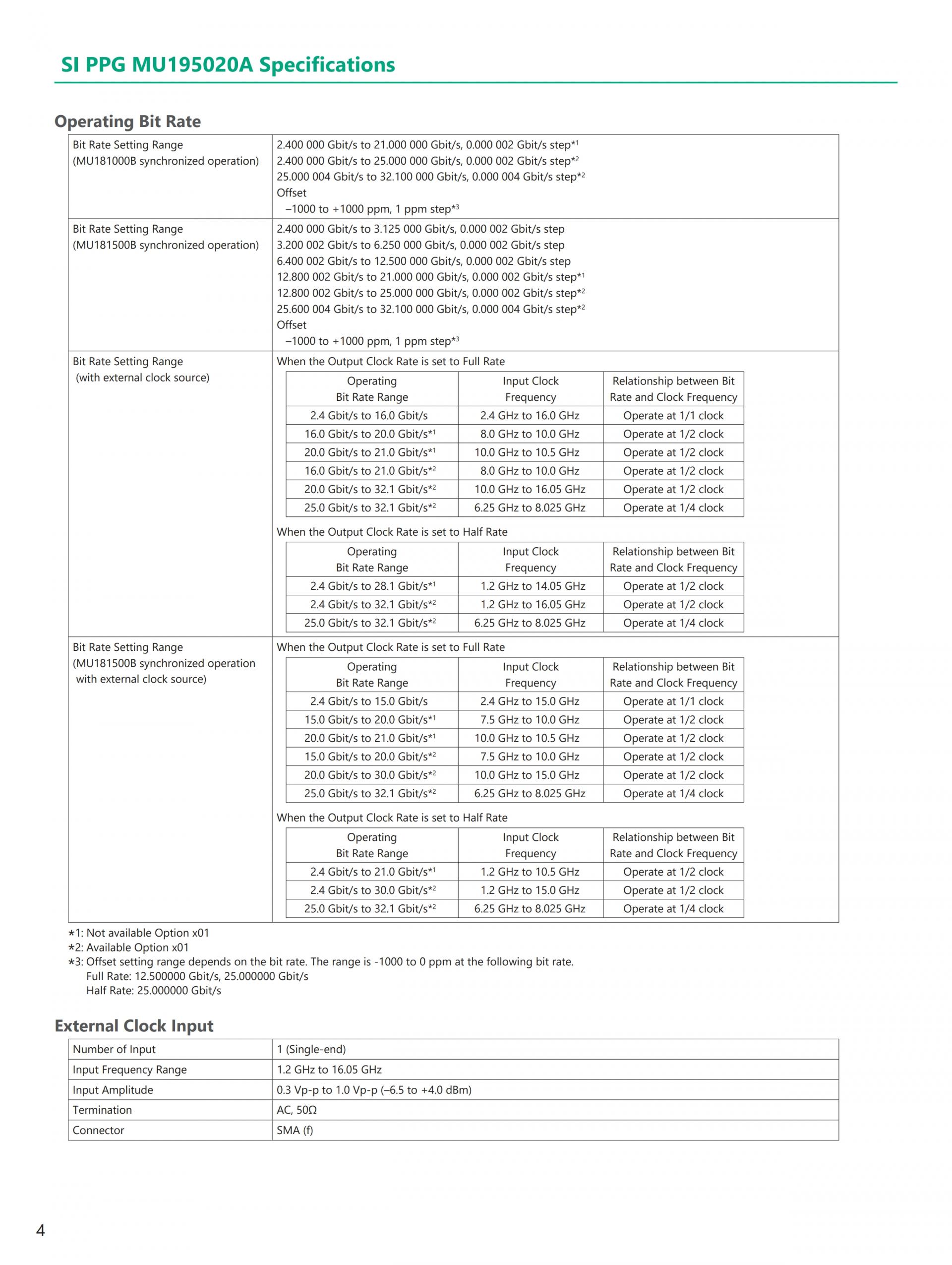

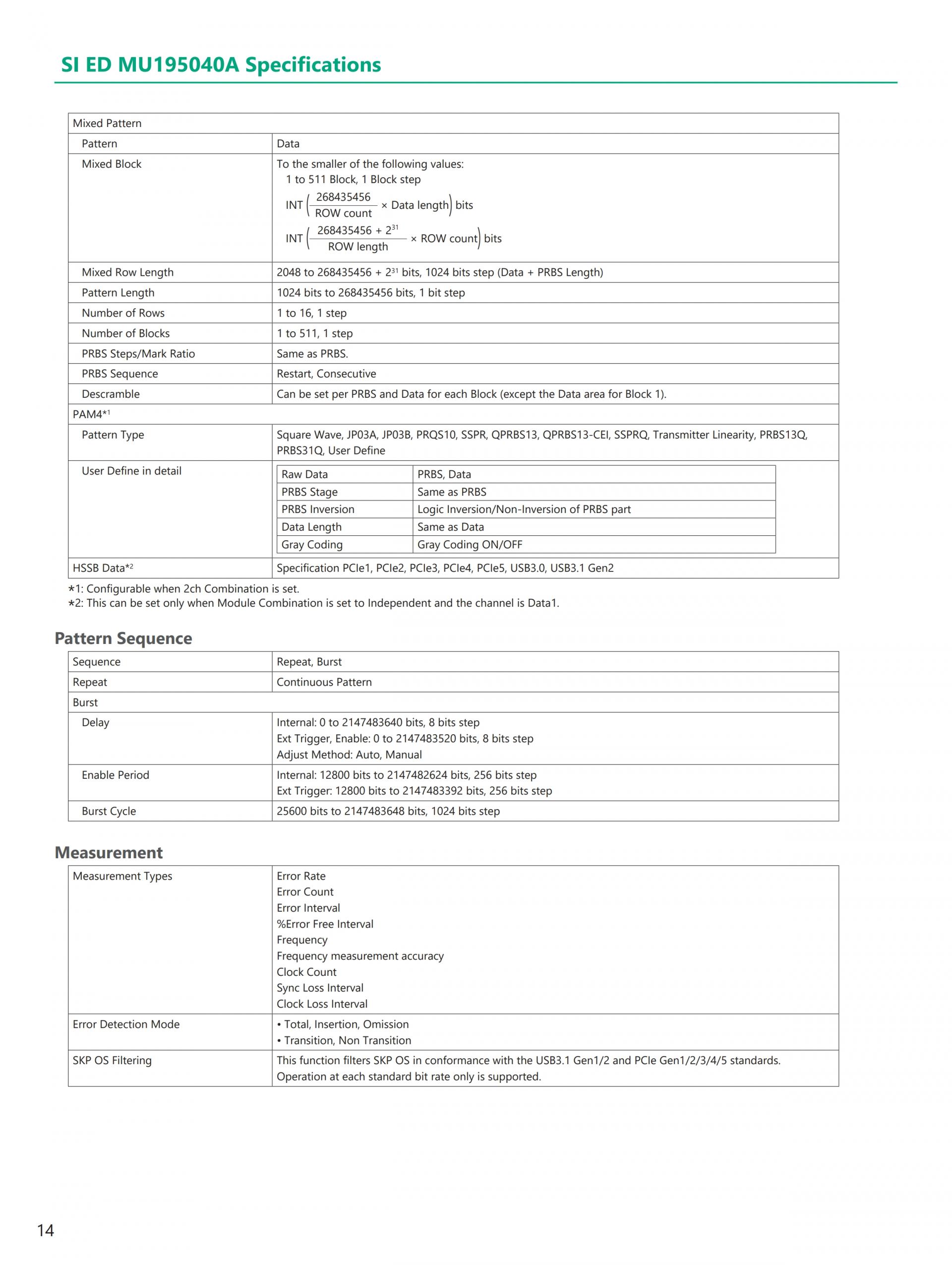

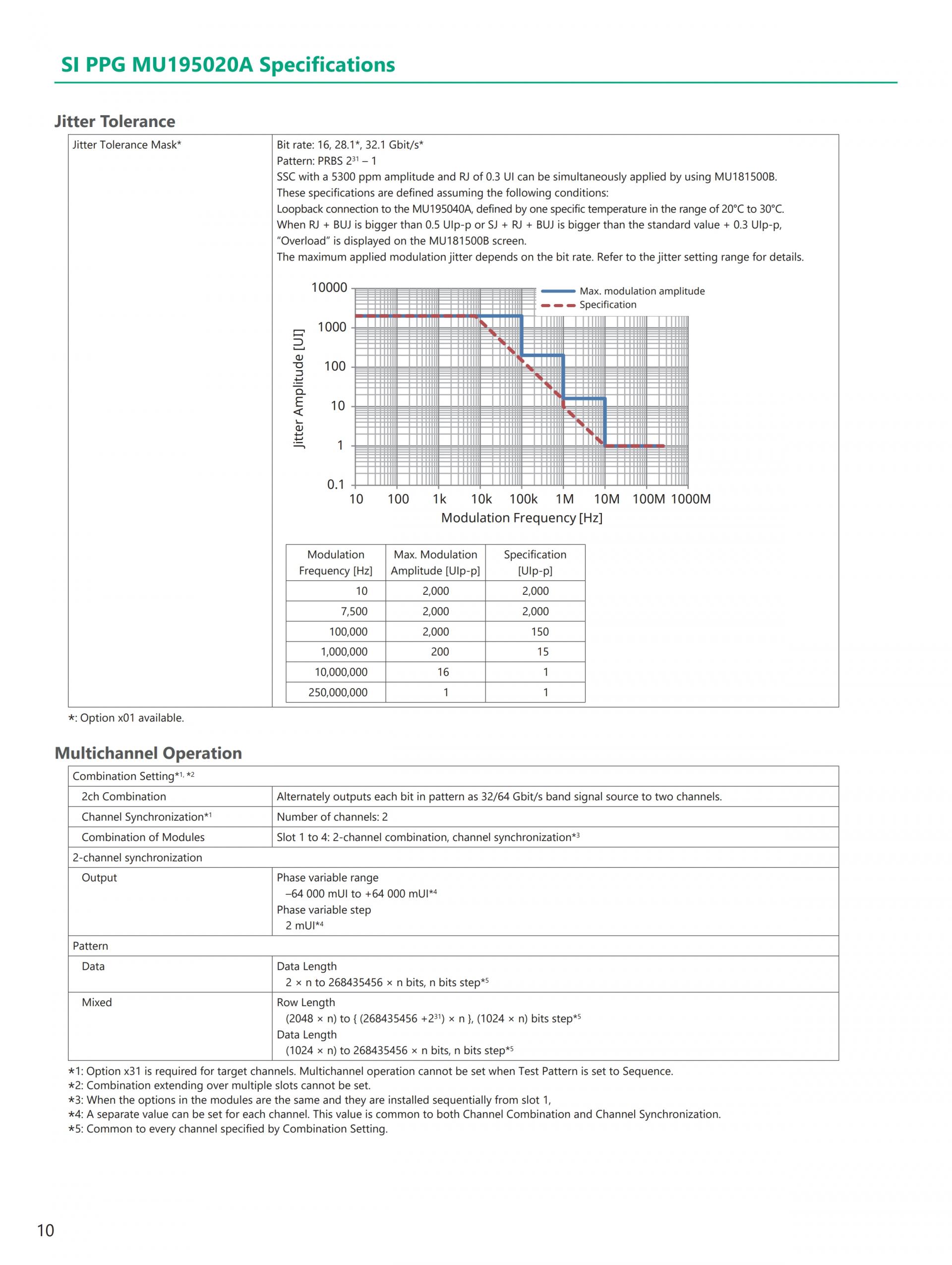

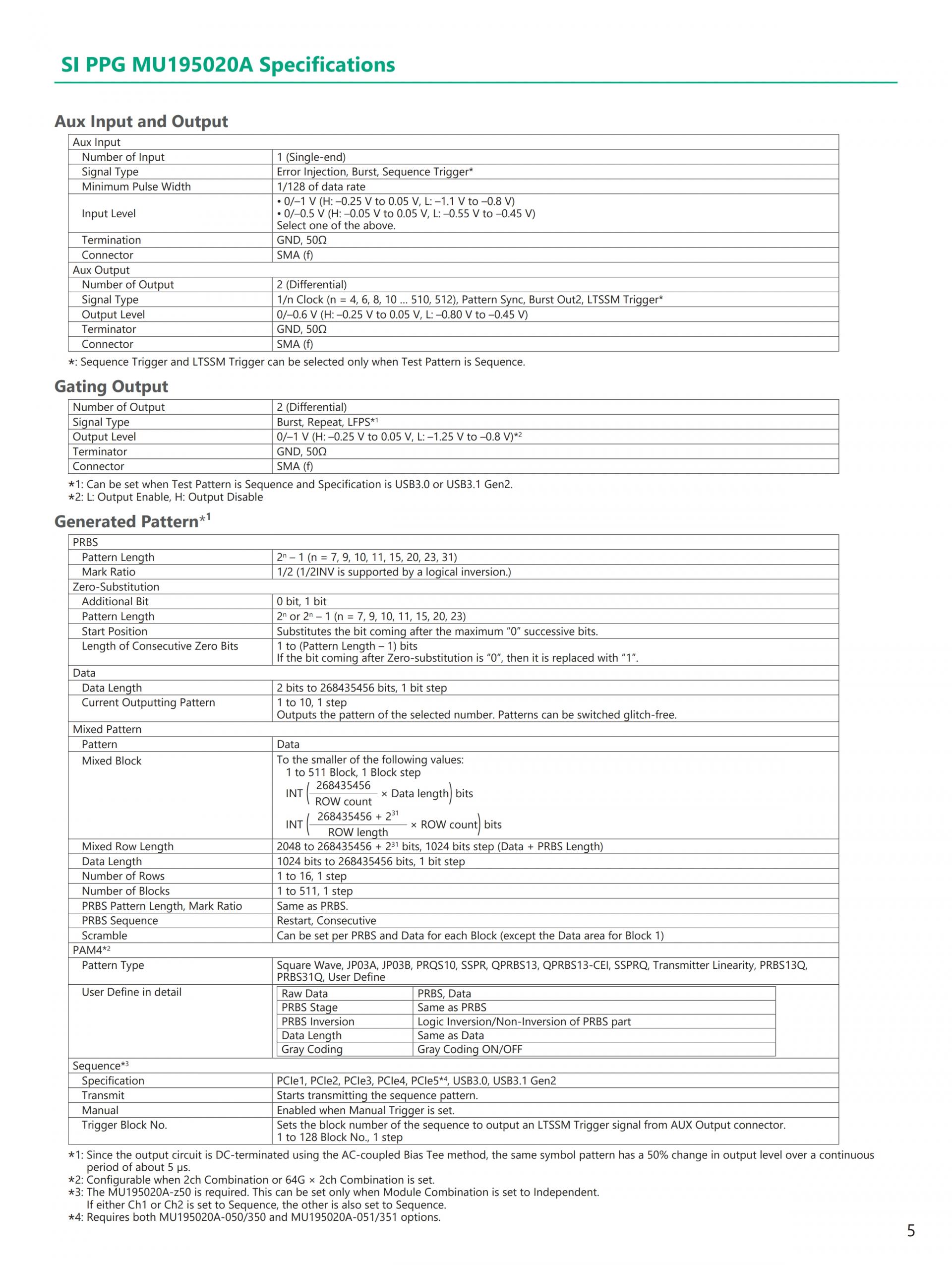

- 새로운 광대역 32 Gbit/s SI PPG/ED (MU195020A / MU195040A)
- 비트율 2.4 Gbit/s ~ 32.1 Gbit/s
- NRZ/PAM4 대응
- 10 탭 엠퍼시스
- 가변 ISI 기능
- 멀티 밴드 CTLE (8 Gbit/s, 16 Gbit/s, 28 Gbit/s 대역)
- 낮은 잔류 지터 데이터 출력 Typ. 115 fs rms
- 고감도 데이터 입력Typ. 15 mV (Eye height)
- 1 ch/2 ch 선택 가능

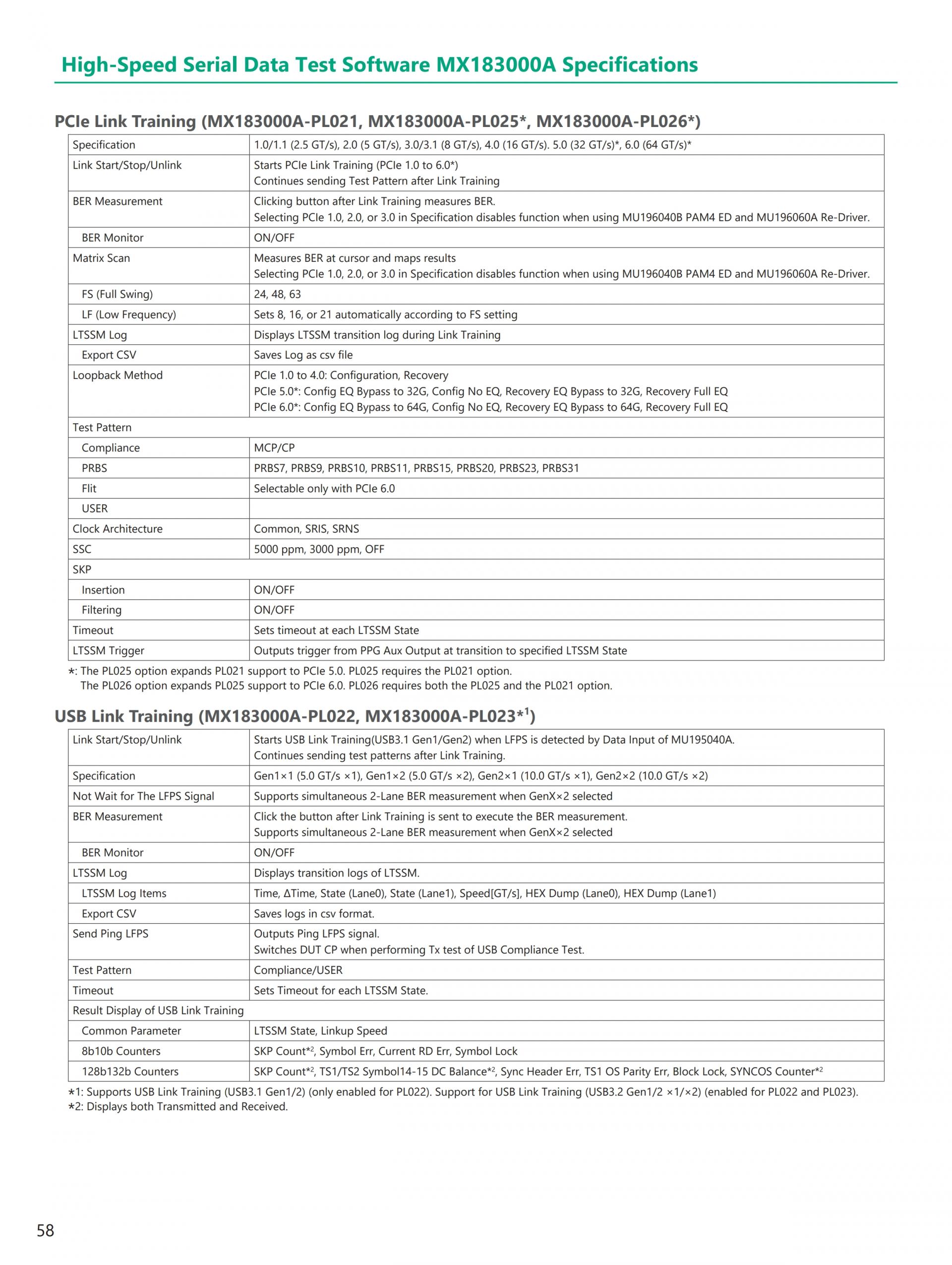

- PCI Express 링크 트레이닝, LTSSM 분석(MU195020A/MU195040A/MX183000A-PL021 사용시)
- USB 링크 트레이닝, LTSSM분석(MU195020A/MU195040A/MX183000A-PL022 사용시)

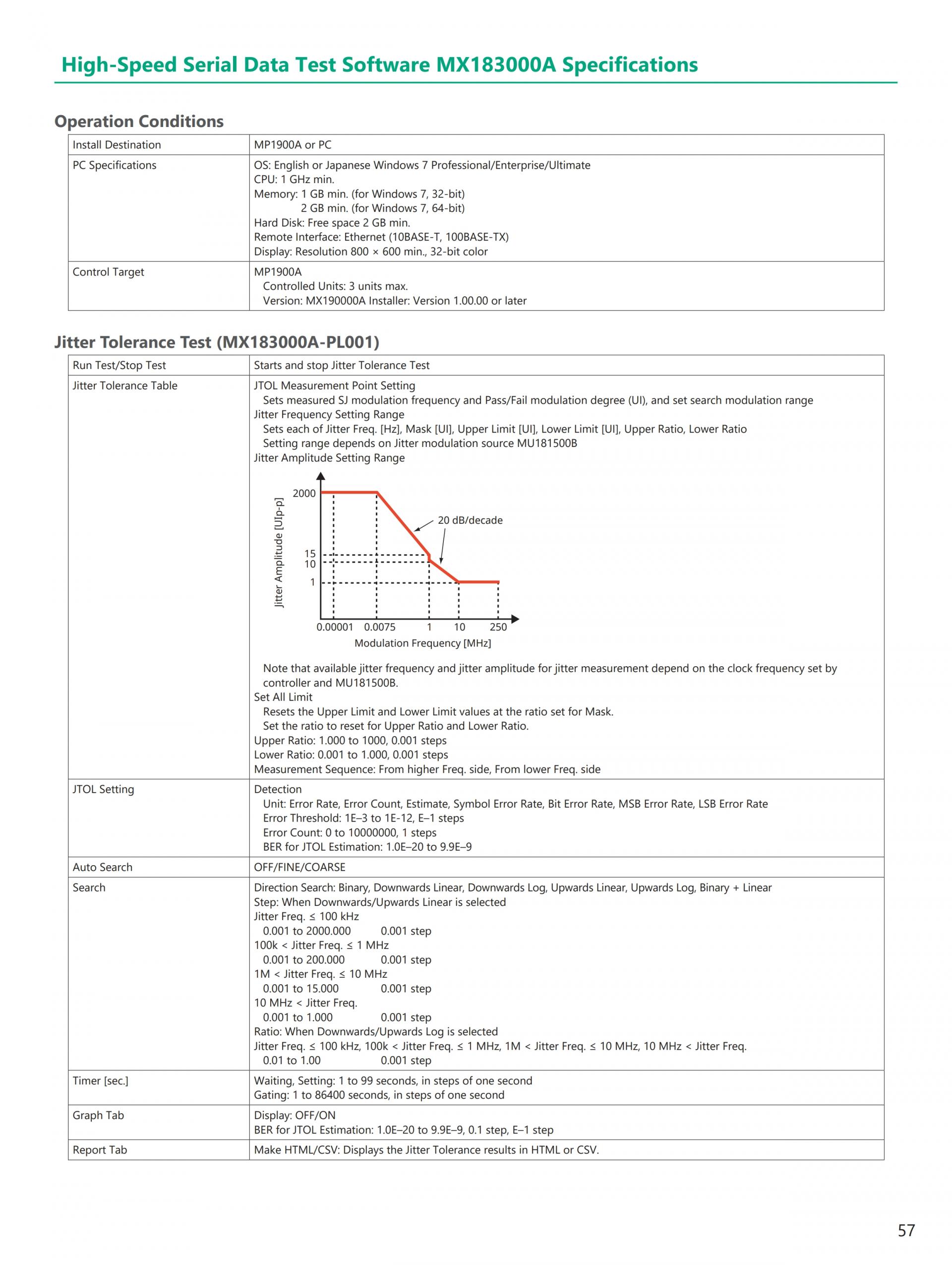

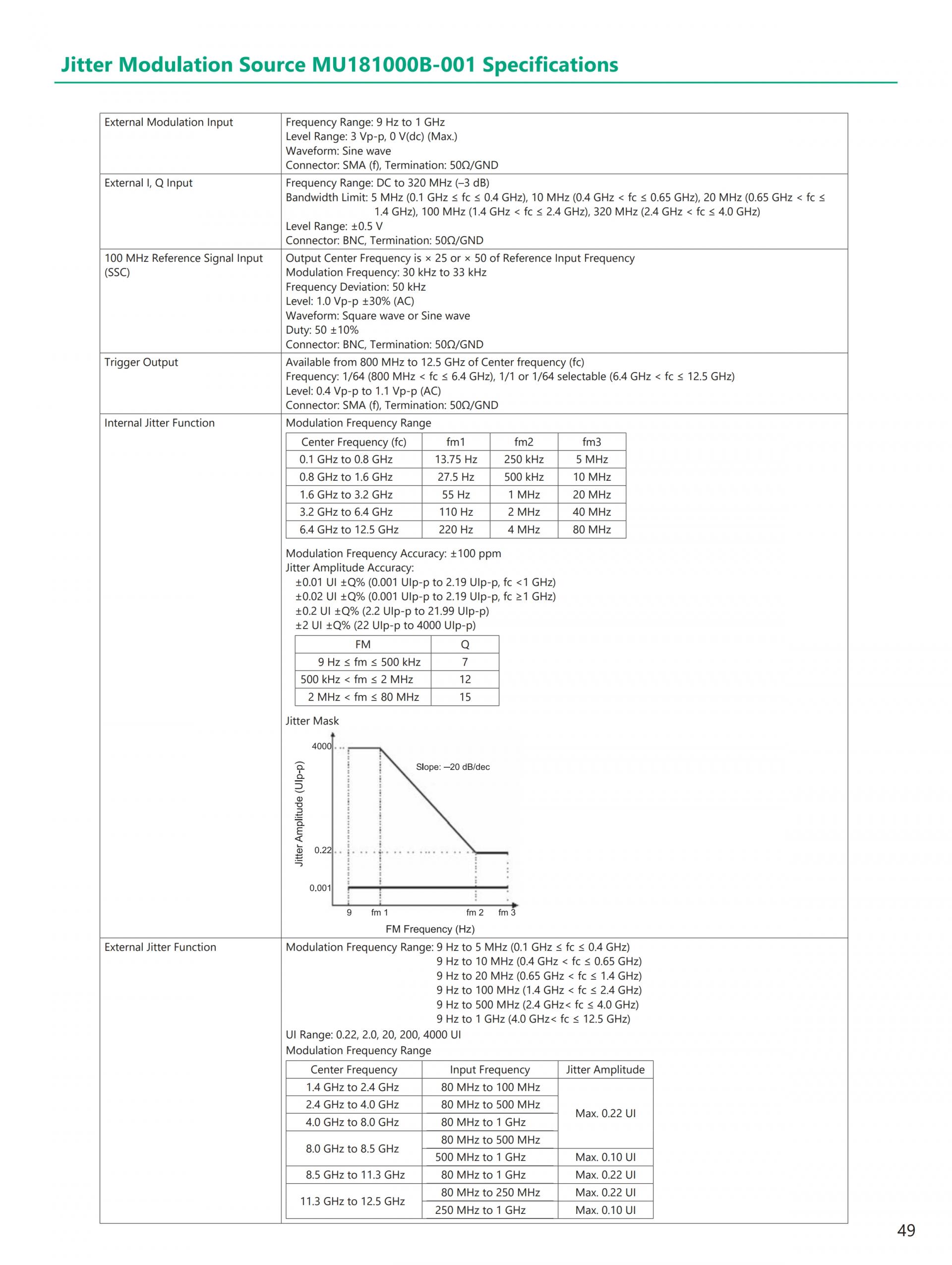

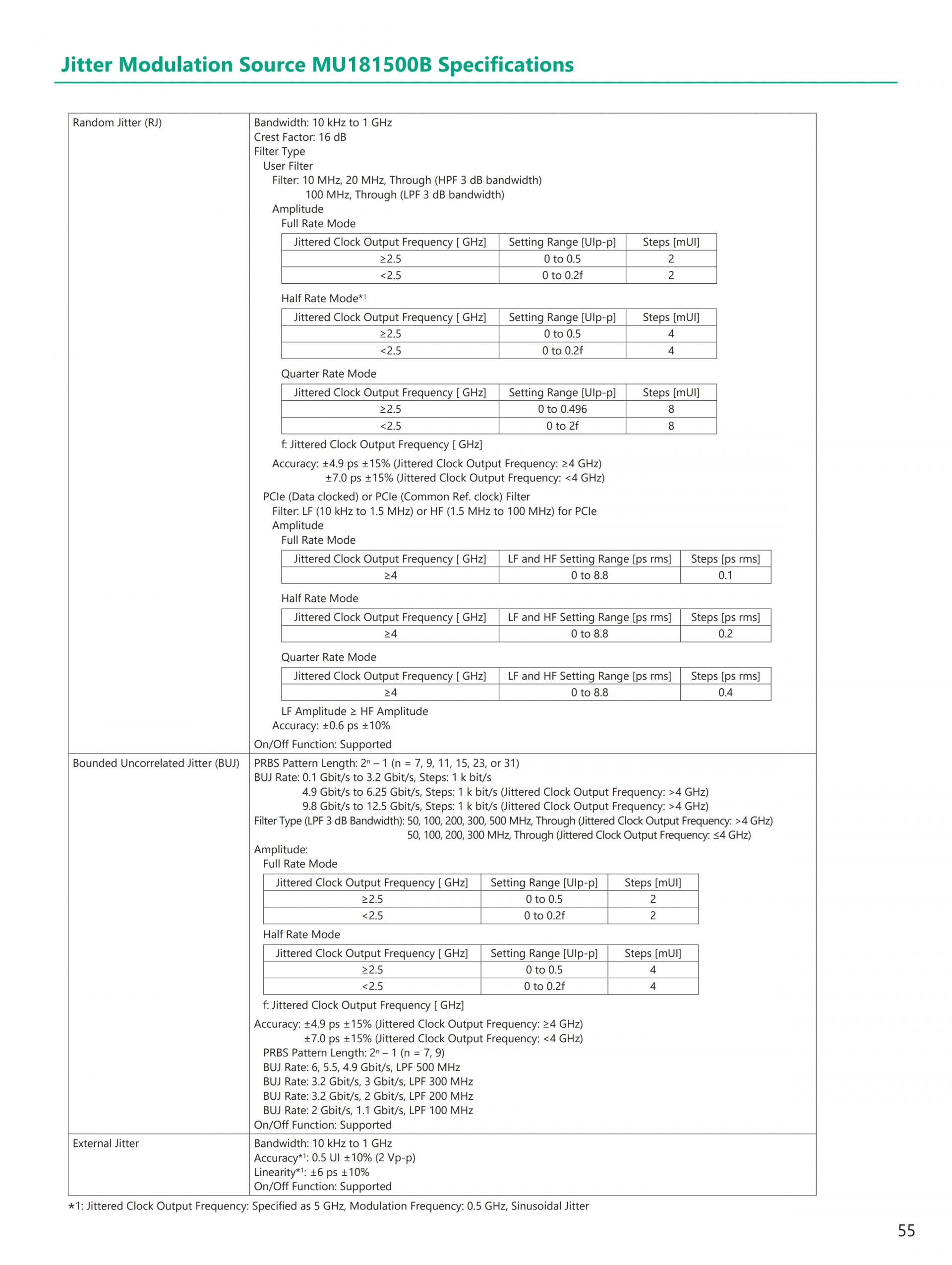

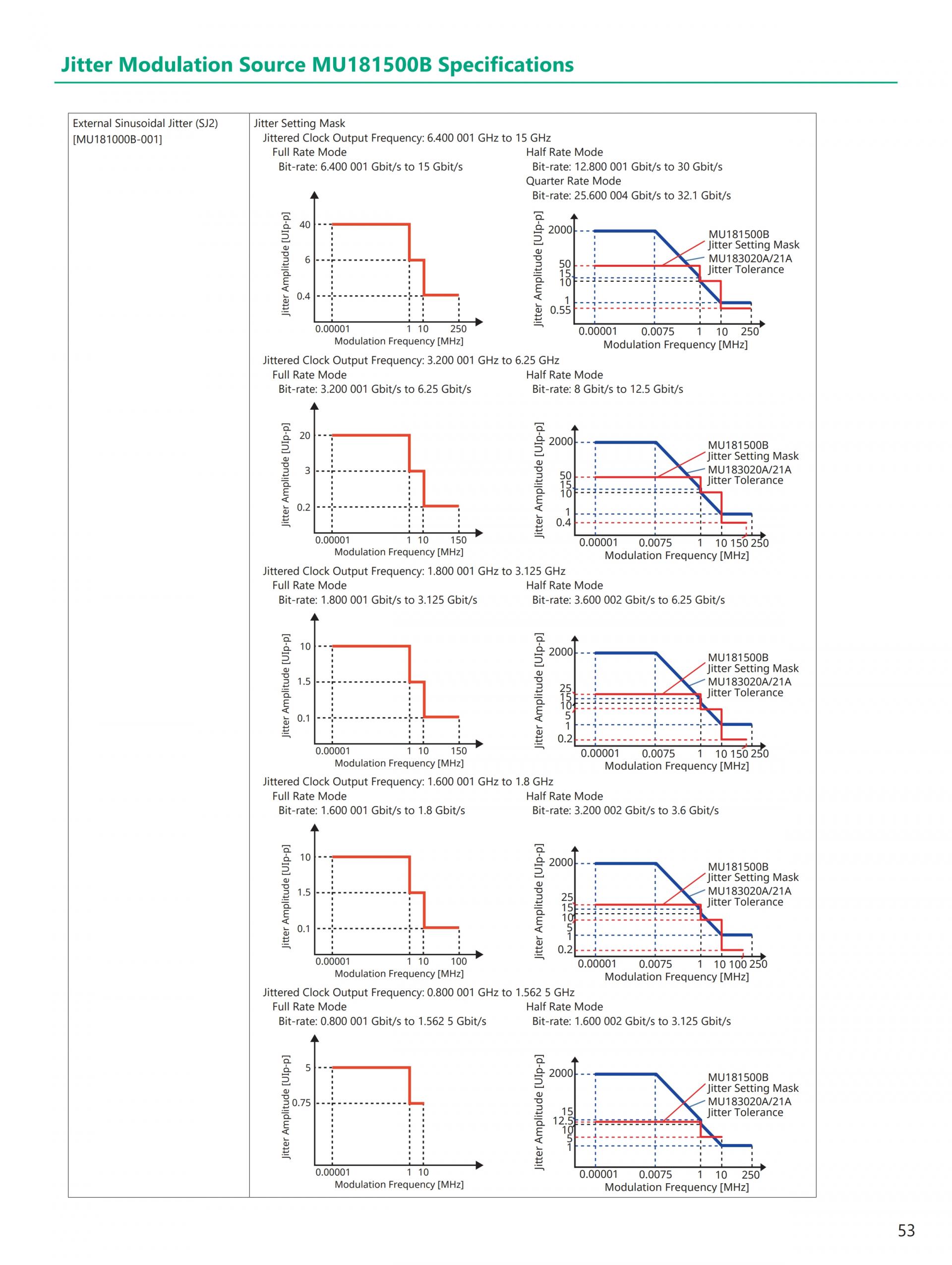

- 지터 부가, 내력 측정 기능(SJ / RJ / BUJ / SSC, MU181500B/MX183000A-PL001 사용시)

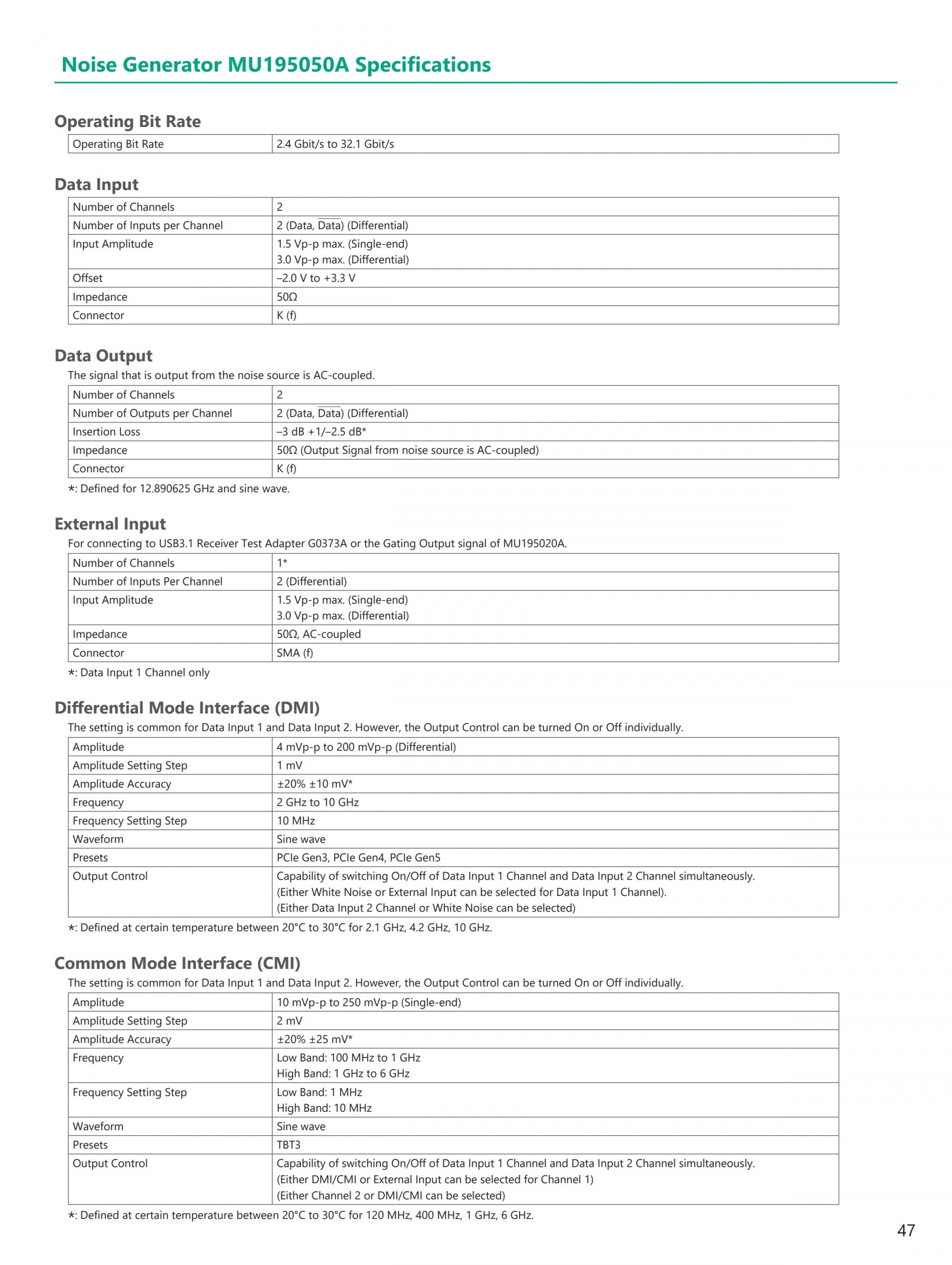

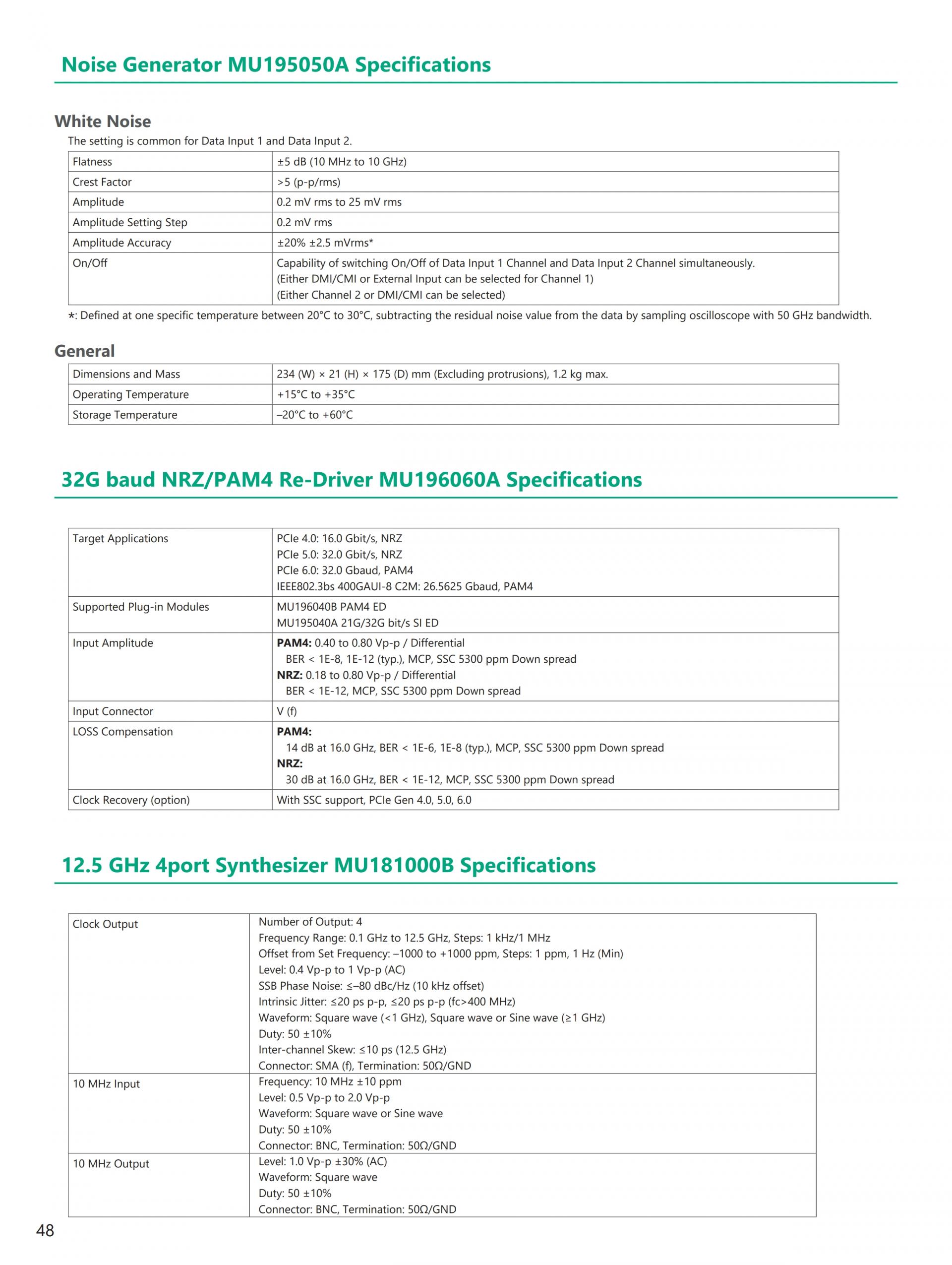

- 전압 노이즈 부가 기능(코먼/차동/화이트 노이즈, MU195020A/MU195050A 사용시)
NRZ Solution (Max. 32 Gbit/s at 1ch)
