ANRITUS MS46522B ShockLine™ 2-포트 Performance VNA
가격문의(상세정보 참조)
ANRITUS MS46522B ShockLine™ 2-포트 Performance VNA
ANRITUS MS46522B ShockLine™ Performance Vector Network Analyzers
The MS46522B series Vector Network Analyzer is optimized for measuring S-parameters and time domain characteristics of passive RF and microwave devices
클릭 하시면 이동합니다.
안리쓰 ・ ANRITSU
MS46522B
ShockLine™ 2-포트 Performance VNA
MS46522B ShockLine™ Performance Vector Network Analyzers

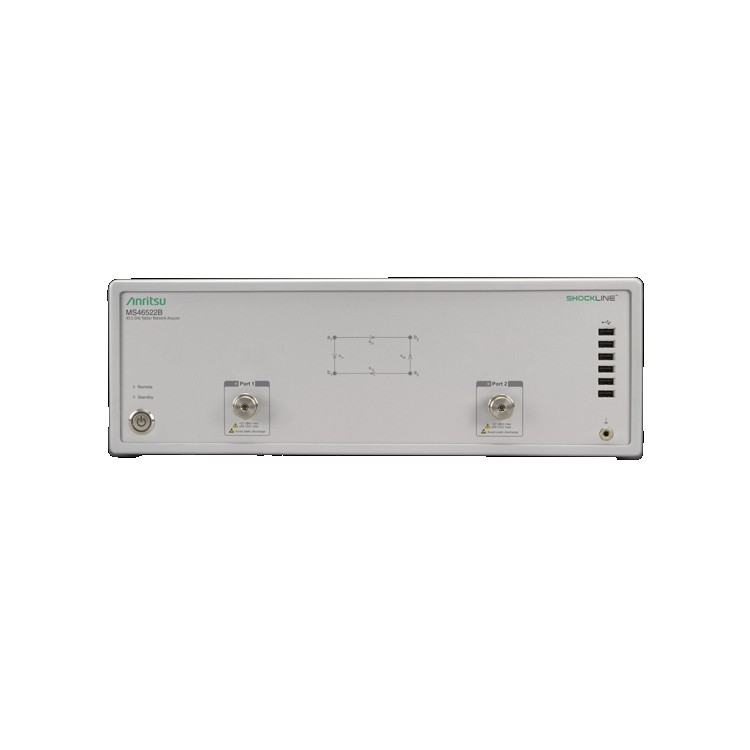

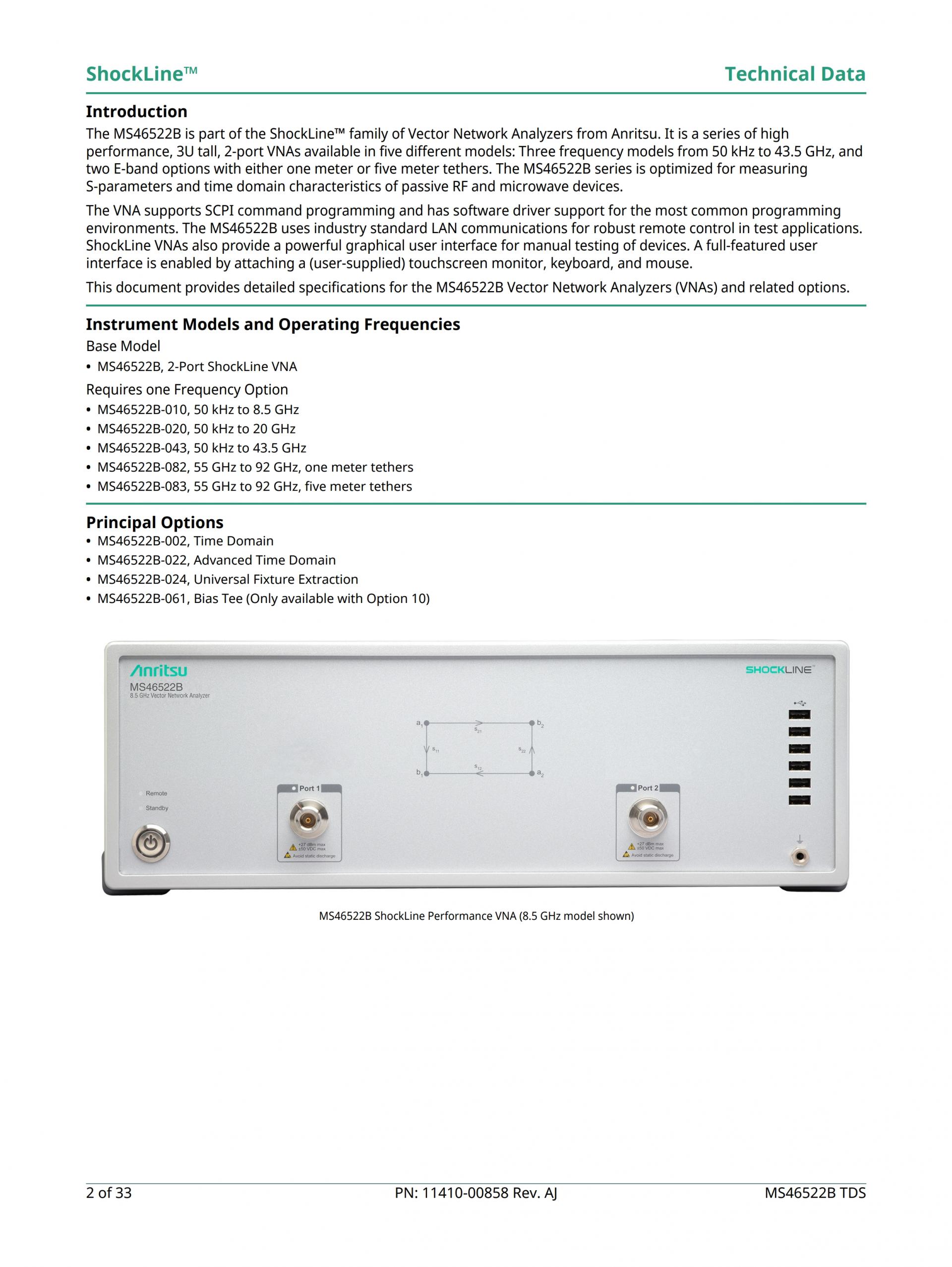

MS46522B는 2-포트 Performance ShockLine VNA(Vector Network Analyzer) 시리즈입니다. 동종 최고의 동적 범위를 포함하여 탁월한 수준의 가치와 성능을 제공하는 Performance 시리즈는 테스트 비용을 줄여주며, 최대 92 GHz까지 수많은 테스트 분야에서 출시 시간을 단축시켜 줍니다. 이러한 분야에는 모바일 네트워크 장비, 모바일 기기, 자동차 케이블, 고속 데이터 인터커넥트 및 시스템 통합 구성요소의 설계와 제조가 포함됩니다.

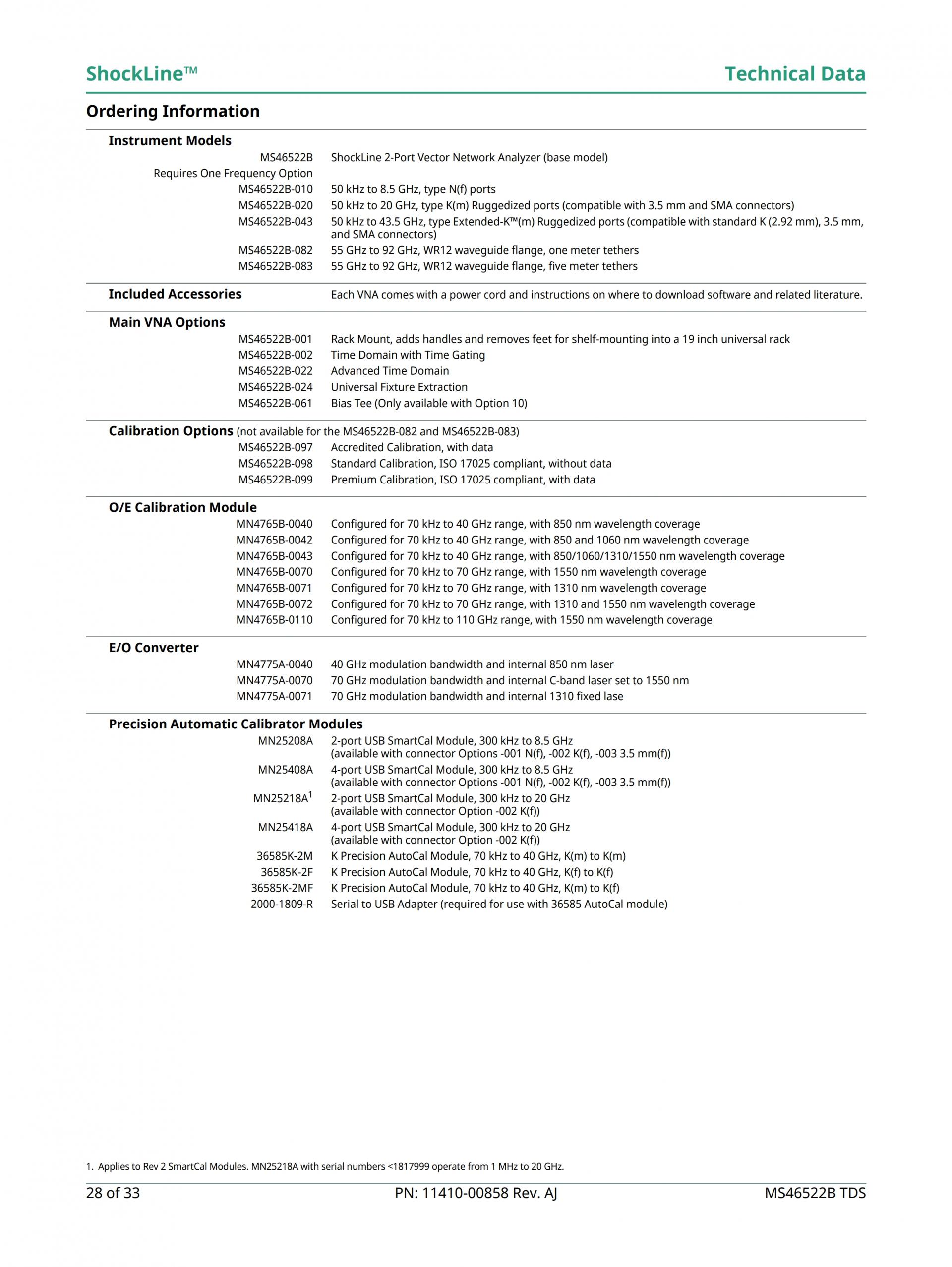

MS46522B는 옵션 10, 20 또는 43으로 구성하여 RF에서 마이크로 웨이브 주파수에 이르는 기능을 제공합니다. 이러한 주파수 옵션은 파워풀한 ShockLine 소프트웨어와 함께 결합하여 가장 어려운 수동 소자 테스트에 대한 효율적인 비용의 솔루션을 제공핮이가.

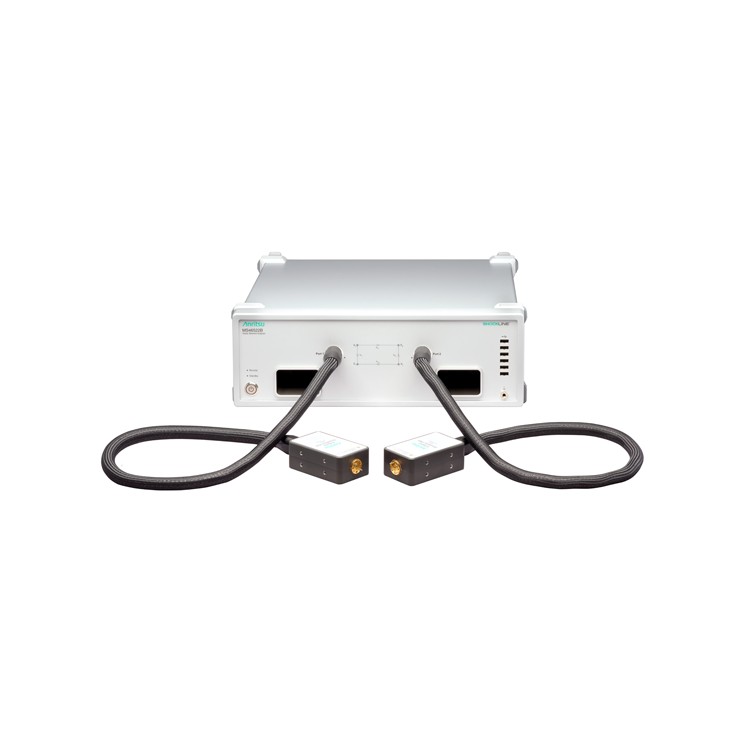

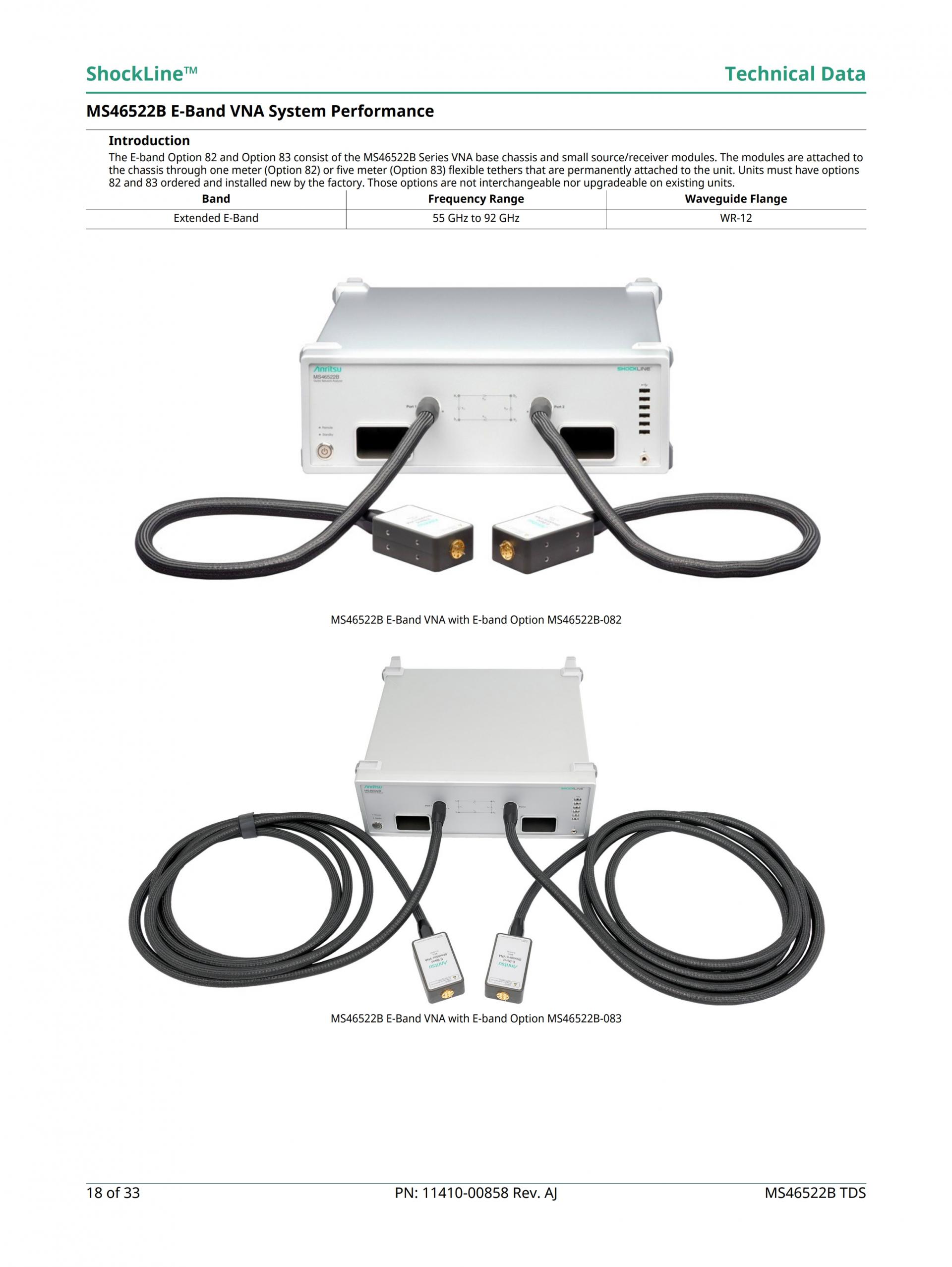

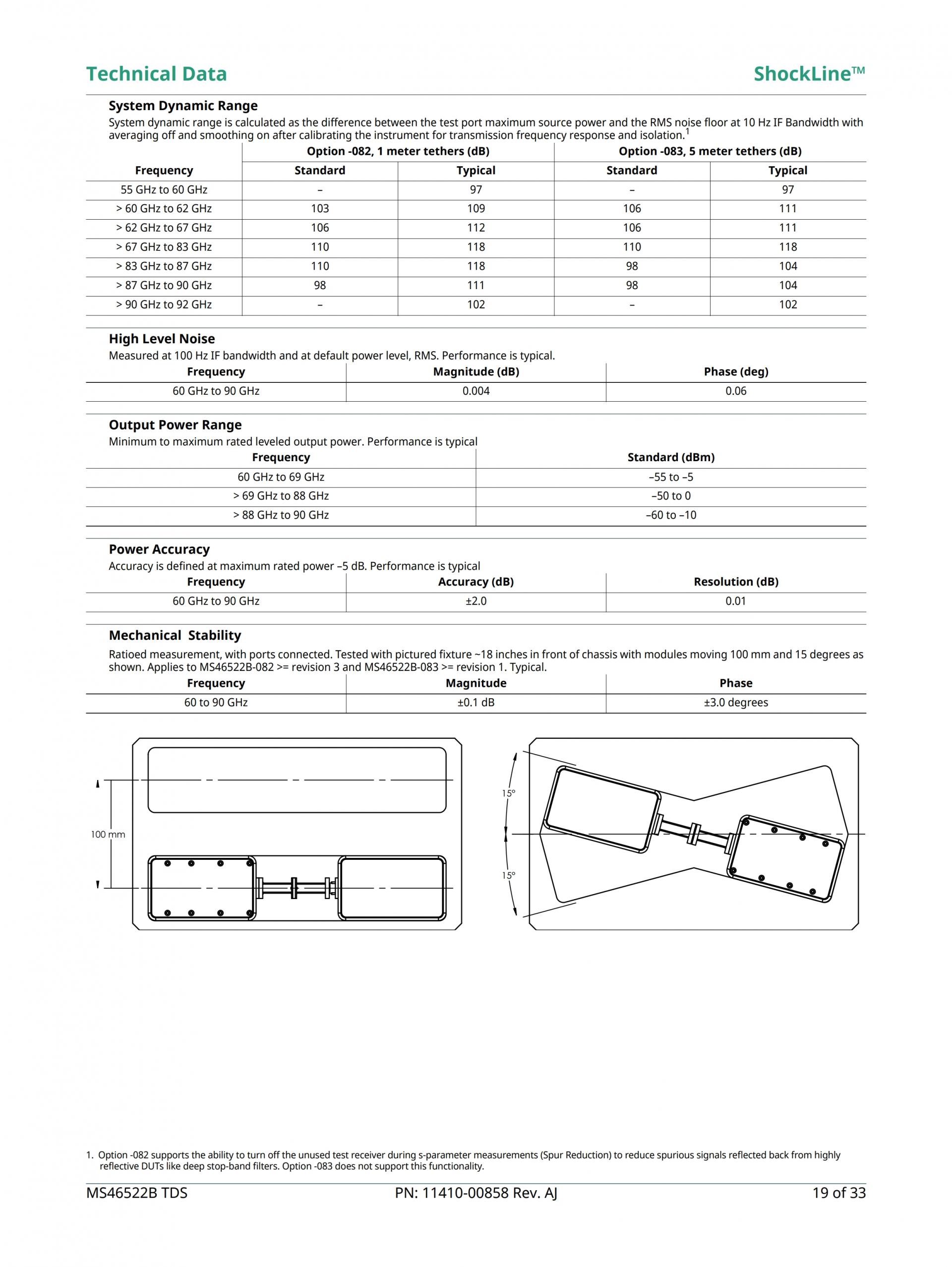

옵션 82 및 옵션 83은 ShockLine MS46522B VNA의 E-band 주파수 옵션입니다. 이 옵션은 계층형 소스 / 측정 모듈을 사용하여 시장에서 유례가 없는 banded mmWave 측정에 새로운 수준의 성능, 비용 및 편의성을 제공합니다. 옵션 82는 벤치 탑 애플리케이션을 위한 1m 테더와 함께 제공되며 옵션 83은 OTA 챔버 설치를 겨냥한 5m 테더로 구성되어 있다. E-band 주파수 커버리지만 필요한 어플리케이션의 경우, ShockLine MS46522B 55 - 92 GHz mmWave 옵션은 시장에서 최고의 가치를 지니며, E-band 컴포넌트의 대량 생산을 가능하게 합니다. 타임 도메인(Time domain) 분석을 필요로 하는 어플리케이션의 경우, 옵션 2와 22를 MS46522B VNA에서 사용할 수 있습니다. 옵션 2를 사용하면 실시간 대역 통과 및 저역대 통과 타임 도메인 기능을 사용할 수 있습니다. 저역대의 타임 도메인은 거리 또는 시간에 대해 실제 임피던스를 나타낼 수 있는 TDR과 같은 디스플레이를 가능하게 합니다. 옵션 22는 ShockLine MS46522B에 신호무결성 (Signal integration: SI) 문제를 디버깅하고 회로 모델의 유효성을 검사 할 수 있는 파일 기반 SI 도구를 갖추고 있습니다.
MS46522B-010 VNA는 사용할 수있는 추가 옵션이 있습니다. 옵션 51, 61, (액세스 루프와 바이어스 티) 각각, 사용자 정의 테스트 설정에 대한 유연성을 극대화 할 수 있습니다. 액세스루프는 장치 노이즈 플로어 루프를 증가시키고 높은 동적 범위 요구하는 DUT의 시험을 허용하여 수신기 압축점을 낮춥니다. 바이어스 티는 테스트 동안 바이어스 필요 디바이스 테스트를위한 DC 전원을 제공합니다.
MS46522B 시리즈는 3U 하이 샤시 규격으로 제공되며 나머지 ShockLine 제품군과 동일한 GUI, 소프트웨어, 명령 구문, 드라이버 및 프로그래밍 환경을 사용합니다.
MS46522B MS46522B ANRITSU ANRITSU MS46522B MS46522B 안리쓰 안리쓰 MS46522B MS46522B 안리츠 안리츠 MS46522B
