ANRITSU MS46122B 컴팩트 USB 벡터 네트워크 분석기
ANRITSU MS46122B 컴팩트 USB 벡터 네트워크 분석기

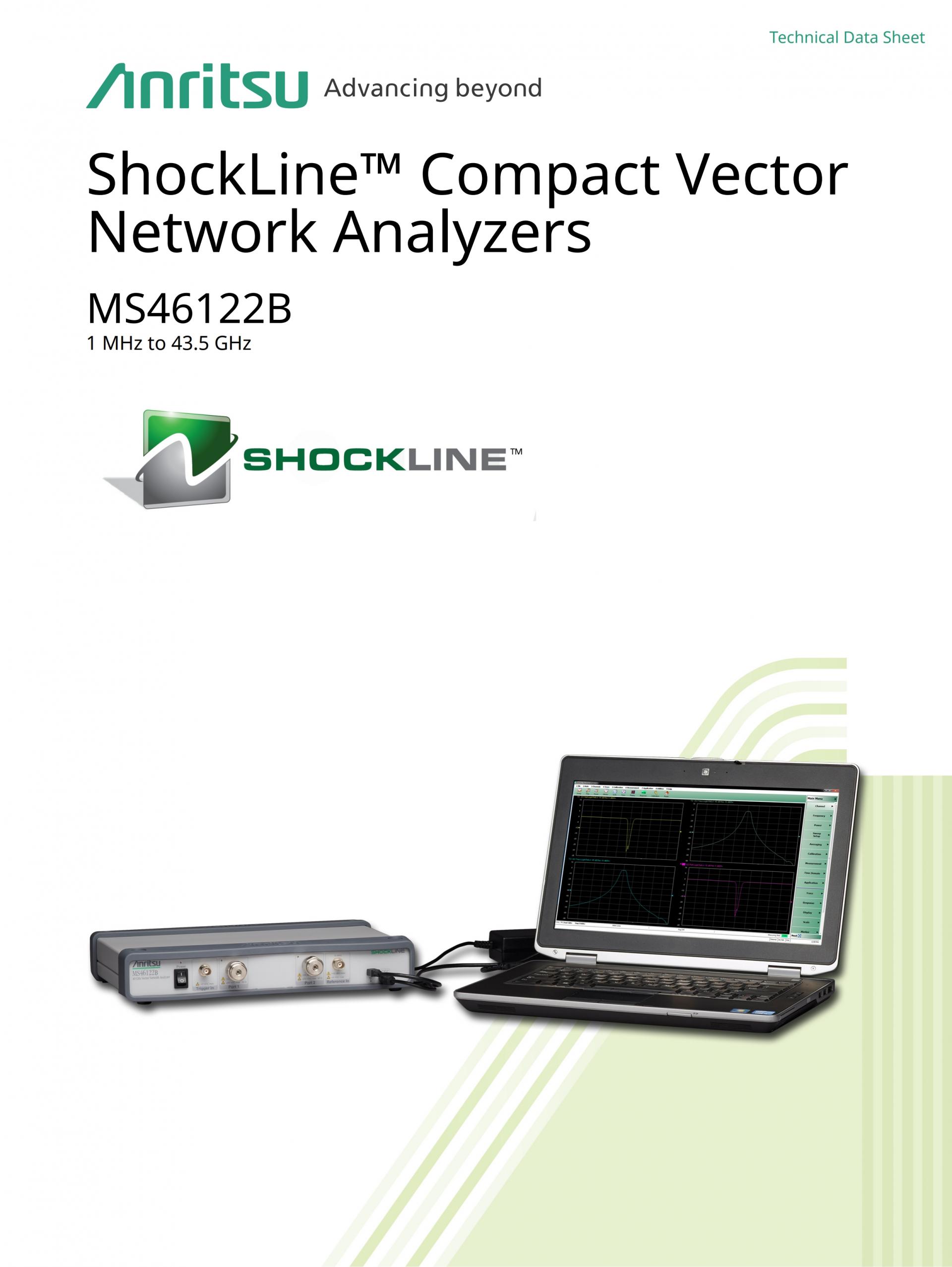

ANRITSU MS46122B ShockLine™ Compact Vector Network Analyzers

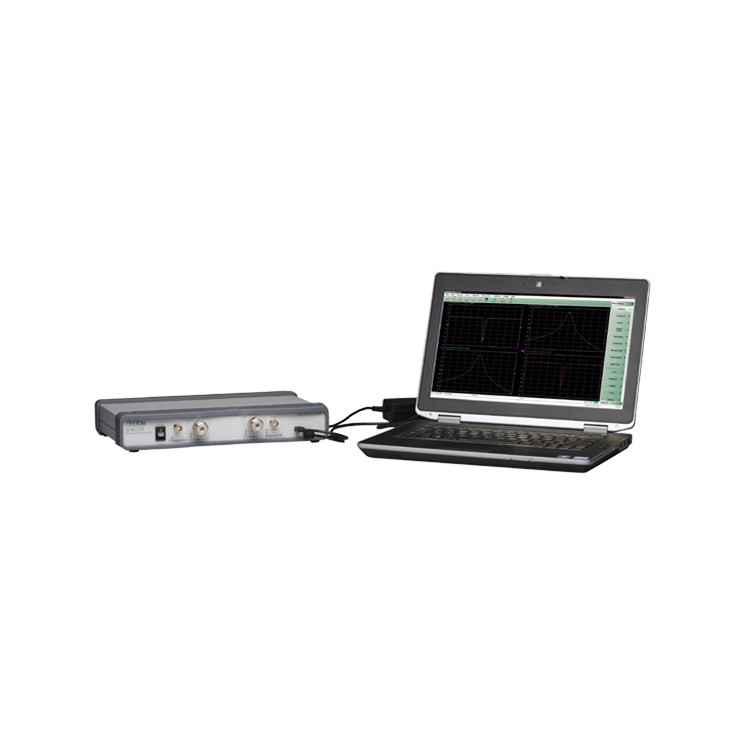

The ShockLine MS46122B is a series of three compact USB vector network analyzers packaged in a compact 1U chassis controlled via USB from a PC, running the same GUI software
원산지 JAPAN
제조사 ANRITSU
브랜드 ANRITSU
무게 1kg
택배 · 기본 무료
ANRITSU MS46122B 제품 정보

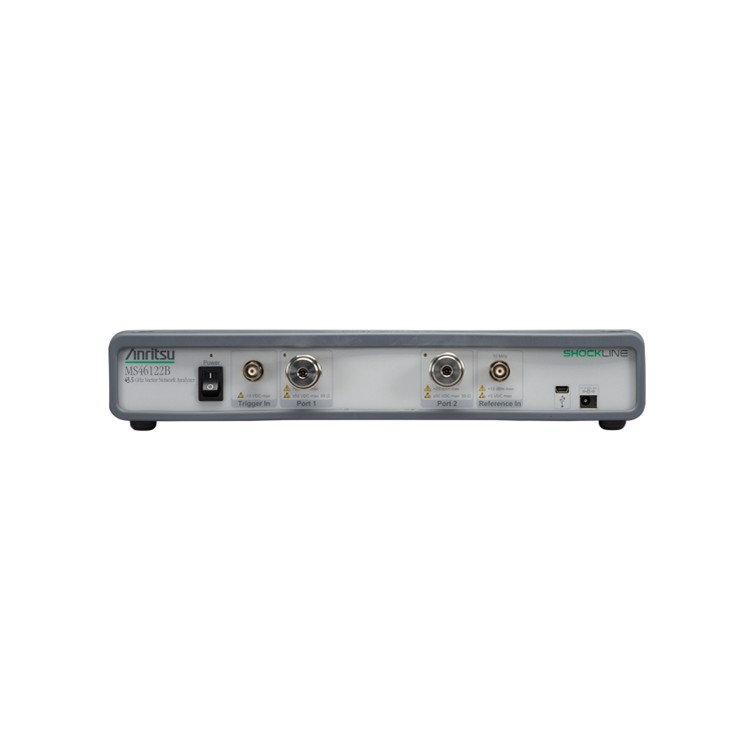

ANRITSU MS46122B는 1U 높이의 2포트 컴팩트 벡터 네트워크 분석기(VNA)로, 외부 PC에서 USB로 제어합니다. 1 MHz~8 GHz, 20 GHz, 43.5 GHz 중 하나의 주파수 옵션을 골라 구성하며, S-파라미터 측정과 시간 도메인 측정(옵션)을 지원합니다. 수동 RF·마이크로파 부품의 생산·엔지니어링·교육 시험에 적합합니다.
핵심 특징
- ShockLine VNA-on-Chip 기술 기반의 1U 높이 2포트 VNA
- 외부 PC에서 USB로 제어하며 ShockLine 제품군과 같은 GUI 소프트웨어 사용
- S11·S21·S22·S12와 혼합 모드(SDD·SDC·SCD·SCC), 최대 효율 분석 지원
- 시간 게이팅을 포함한 시간 도메인(옵션 2)과 UFX 픽스처 추출(옵션 24) 선택 가능
- 19인치 랙 선반 장착용 브래킷 기본 포함
선택 가이드
- 주파수 옵션(-010: 1 MHz~8 GHz, N(f) / -020: 1 MHz~20 GHz, ruggedized K(m) / -043: 1 MHz~43.5 GHz, ruggedized Extended-K(m))은 주문 시 하나를 선택합니다
- 시간 도메인(옵션 2)과 Universal Fixture Extraction(옵션 24)은 주문 시 선택합니다
- 제어용 외부 PC가 필요합니다(USB 미니 B 포트로 연결)
주요 사양
| 포트 수 | 2포트 |
|---|---|
| 주파수 범위 | 1 MHz~8 GHz / 1 MHz~20 GHz / 1 MHz~43.5 GHz (주문 시 선택) |
| 테스트 포트 커넥터 | -010: N(f) / -020: Ruggedized K(m) / -043: Ruggedized Extended-K(m) |
| 입력 손상 레벨 | +23 dBm 최대, ±50 VDC 최대 |
| 측정 파라미터 | S11·S21·S22·S12 및 a1·a2·b1·b2 조합, 최대 효율 분석, 혼합 모드 SDD·SDC·SCD·SCC |
| 측정 도메인 | 주파수 도메인, 시간(거리) 도메인(옵션 2) |
| 스위프 종류 | Linear, Log, CW, Segmented |
| 최대 데이터 포인트 | 2~16,001 포인트 |
| IF 대역폭 | 10 Hz~300 kHz |
| 평균 | 포인트별 최대 200회, 스위프별 최대 4,096회 |
| 측정 속도 | 140 µs/포인트 (통상) |
| PC 연결 | USB 미니 B 포트 1개 |
| 10 MHz 기준 입력 | BNC(f), +0 dBm(통상), 50 Ω |
| 외부 트리거 입력 | BNC(f), 0~3.3 V(5 V 허용) |
| 외형 치수(H×W×D) | 61.1 mm × 328.1 mm × 197.87 mm (랙 마운트 미부착) |
| 무게 | 2.2 kg 미만 (통상) |
| 동작 온도 | 0~50 ℃ |
| 보관 온도 | -40~71 ℃ |
사양은 제조사 제공 자료 기준입니다. 동적 범위·보정 후 성능은 선택한 주파수 옵션과 교정 방법에 따라 다릅니다.
구성품
- 시작 안내서(Getting Started with Anritsu)
- 전원 공급기 40-187-R(12 V, 5 A) 및 전원 코드
- USB 2.0 A to Mini B 케이블 3-2000RS-1815(10 ft)
- 19인치 랙 선반 장착용 브래킷
안리쓰 ・ ANRITSU
MS46122B
컴팩트 USB 벡터 네트워크 분석기
MS46122B ShockLine™ Compact Vector Network Analyzers
MS46122B는 1MHz부터 8/20/43.5GHz까지의 주파수 범위에서 PC로 제어되는 3가지 컴팩트 ShockLine 벡터 네트워크 분석기 시리즈입니다. 이 시리즈는 높은 주파수에서 내부 VNA 아키텍처를 간소화하고 기기 비용을 절감하고 정확도와 측정 반복성을 향상시키는 특허받은 ShockLine VNA 온칩 기술을 이용합니다.
MS46122B 시리즈의 모든 제품군은 제조, 엔지니어링 및 교육 분야에서 RF 및 마이크로파 적용을 겨냥한, 저비용 2포트의 완전히 역방향 측정이 가능한 VNA입니다. 3가지 MS46122B VNA 모두 포인트당 측정 속도가 140 마이크로초(통상)이며 100dB보다 효과적인 동적 범위를 갖고 있어 다양한 장치 테스트 적용분야에 적합합니다.
이들 새로운 VNA는 초소형 1U 섀시에 패키지되어 있으며, VNA의 나머지 ShockLine 제품군과 동일한 GUI(그래픽 사용자 인터페이스) 소프트웨어를 실행하는 사용자 제공 PC에서 USB를 통해 외부적으로 제어됩니다. 시리즈에는 온보드 메모리가 없어 보안 적용 분야에서 간편하게 사용할 수 있습니다. 저렴한 비용, 작은 크기 및 우수한 성능이 조합된 MS46122B 시리즈 VNA는 성능과 소형 폼팩터가 필요한 수동 장치 테스트 적용 분야에 이상적입니다.
- Guaranteed performance to 43.5 GHz with Extended K™ ports
- PC 제어는 외부 PC 처리 전력과 기능을 이용합니다.
- 컴팩트 1U 하이 패키지는 벤치와 랙 공간을 효율적으로 이용합니다.
- 온보드 데이터 저장소가 없어 보안 적용 분야에서 데이터 삭제 작업이 필요 없습니다.
- 시간 게이팅 옵션이 있는 시간 도메인을 사용하면 더욱 쉽고 빠르게 결함을 식별할 수 있습니다.
- ShockLine 제품군 내에서 공동 GUI 인터페이스를 사용하면 모델 간 전환 비용이 절감됩니다.
- Universal Fixture Extraction (UFX) software option provides advanced de-embedding tools for test fixture extraction
