ANRITSU ME7848A 광전자 네트워크 분석기

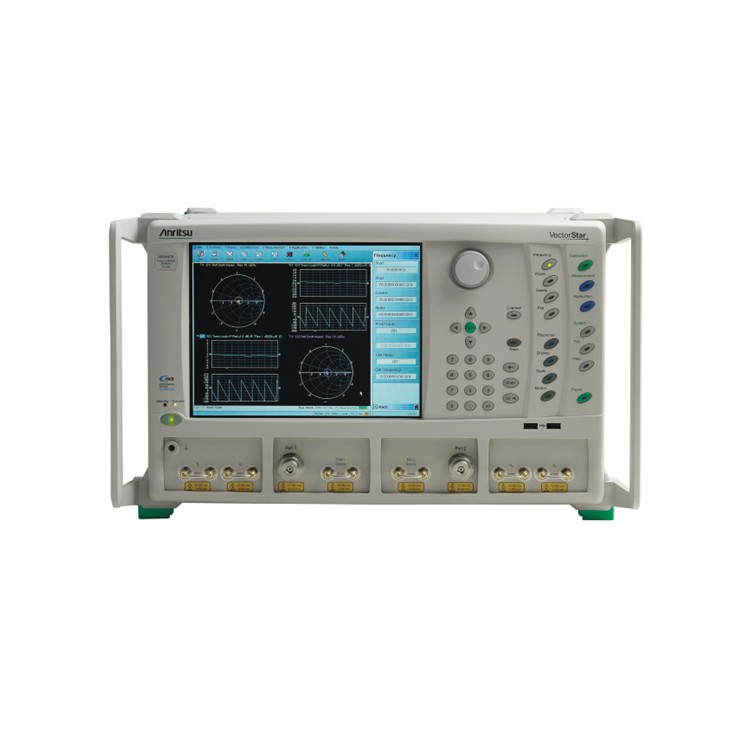

ANRITSU ME7848A VectorStar™ Opto-Electronic Network Analyzers
The VectorStar opto-electronic network analyzer (ONA) series provides specified, traceable measurements of O/E, E/O, and O/O devices operating at 850, 1310, 1550 nm wavelengths up to 110 GHz
클릭 하시면 이동합니다.
안리쓰 ・ ANRITSU
ME7848A
광전자 네트워크 분석기
ME7848A VectorStar™ Opto-Electronic Network Analyzers

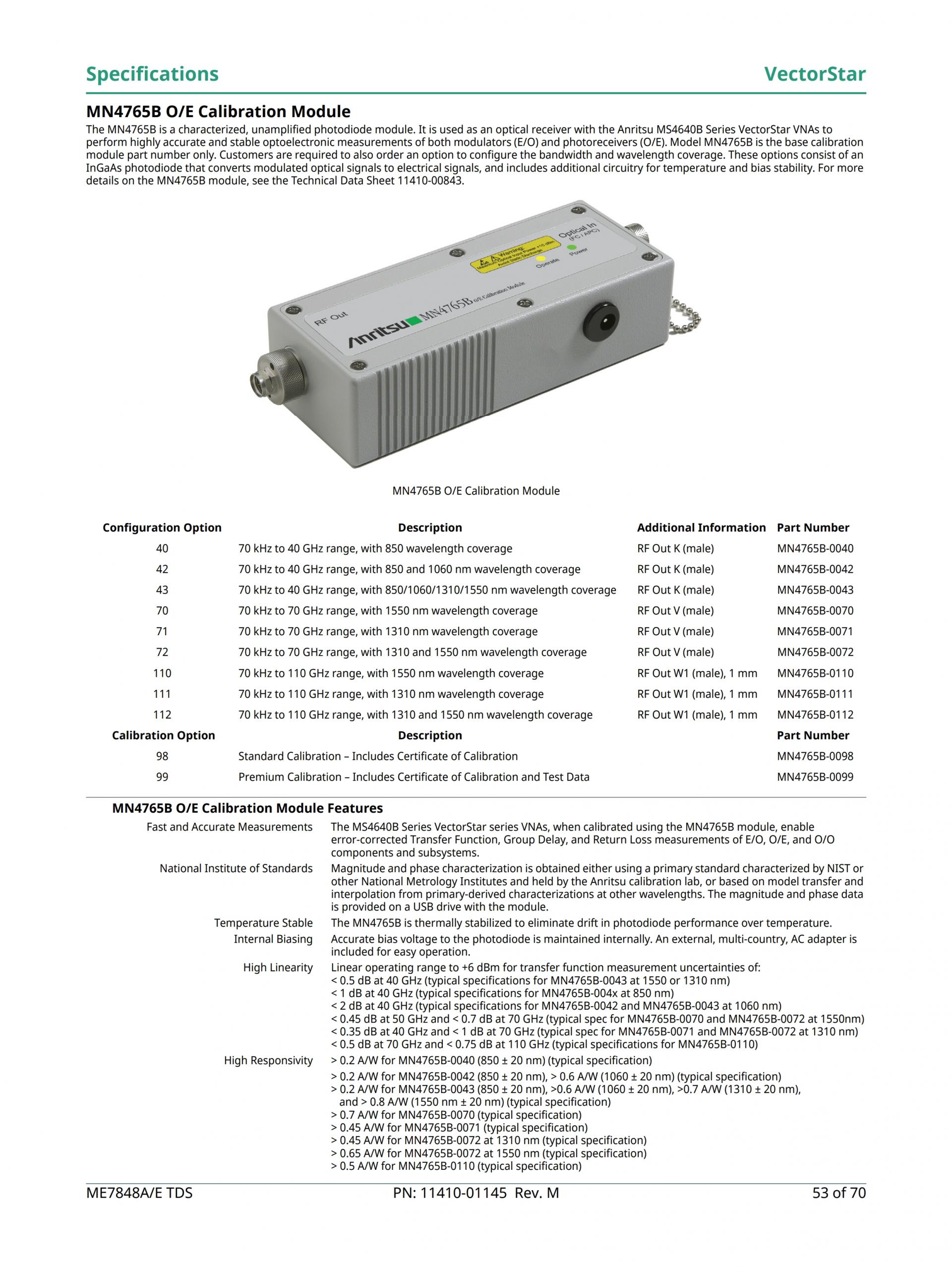

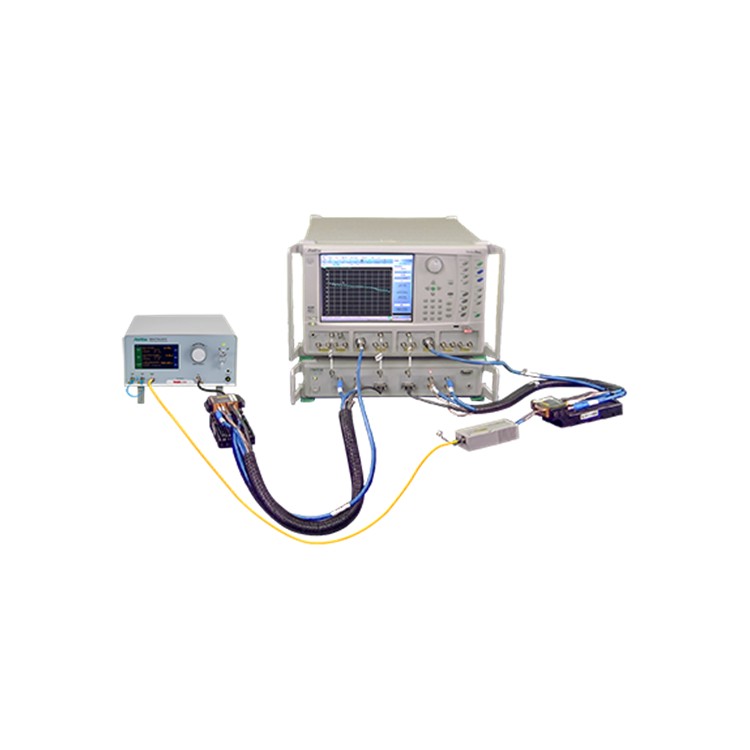

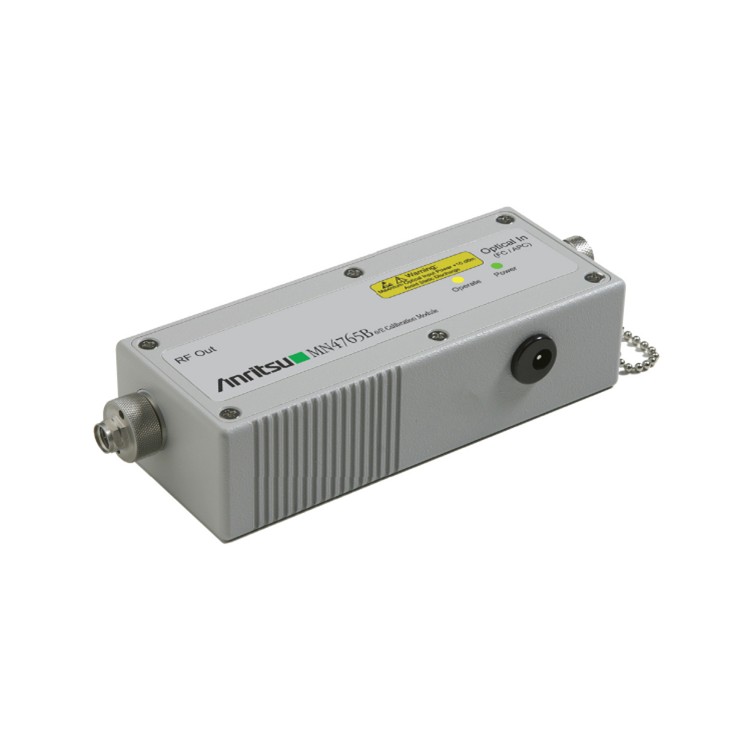

VectorStar ME7848A 광전자 네트워크 분석기 (ONA)는 850nm, 1310nm 및 1550nm 파장에서 작동하는 O/E, E/O 및 O/O 디바이스의 광학 측정에 대한 모듈식 접근 방식을 제공합니다. 두 가지 구성으로 사용 가능합니다. VectorStar ME7848A-100 시리즈에는 MN4765B O/E 교정 모듈이 포함되어 있으며 VectorStar ME7848A-200 시리즈에는 MN4775A E/O 컨버터가 추가되었습니다.
VectorStar ME7848A-200 시리즈는 MN4765B O/E 캘리브레이션 모듈에 의해 설정된 특정 추적 가능한 측정으로 O/E, E/O 및 O/O 측정 간을 빠르게 전환 할 수 있는 기능을 제공합니다.

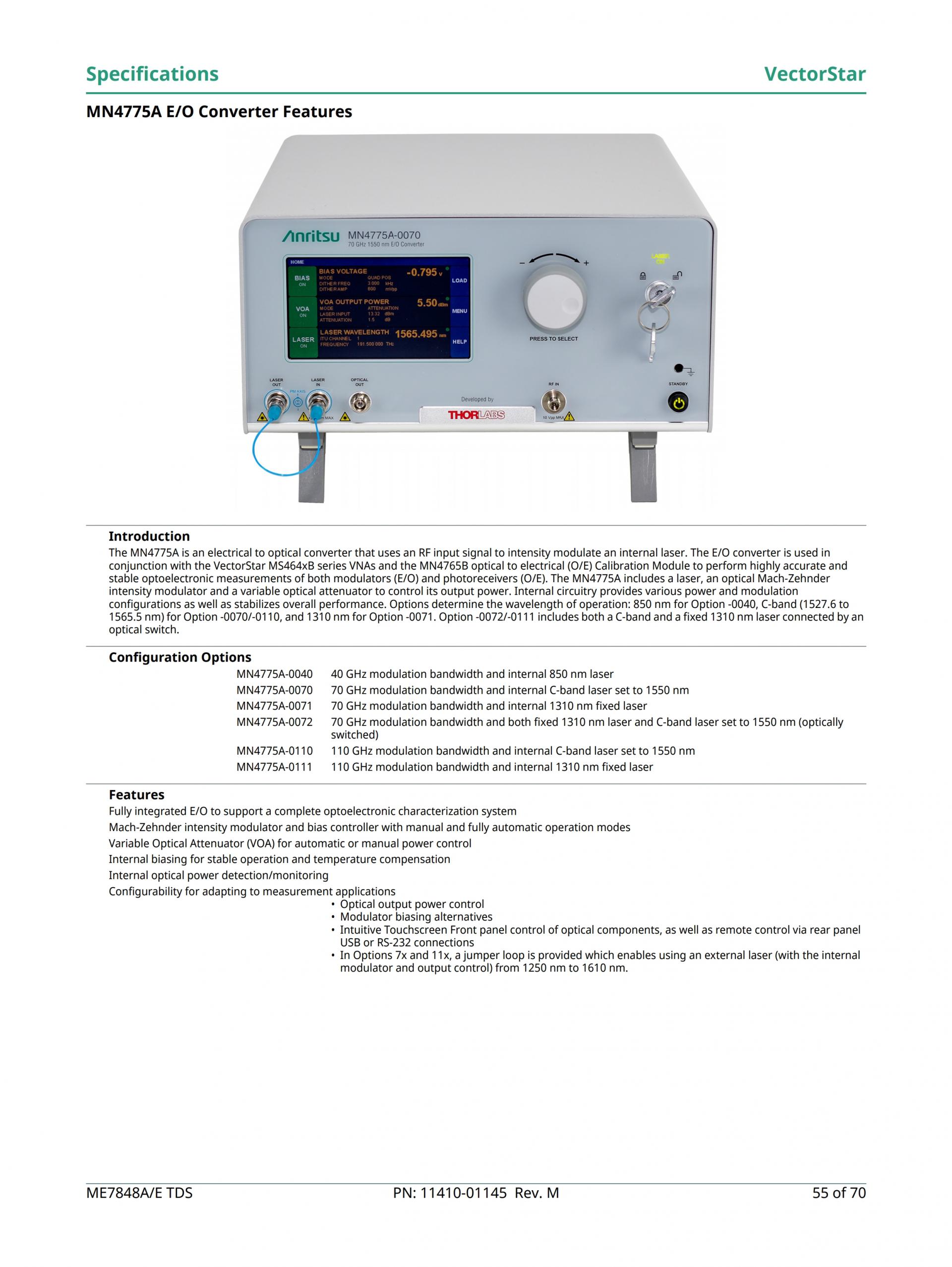

적절한 MN4775A E/O 변환기와 MN4765B O/E 교정 검출기(calibration detector)를 추가하여 VectorStar ME7848A ONA를 다른 파장으로 쉽게 수정할 수 있습니다. 적절한 MN4775A E/O 컨버터를 포함하여 VectorStar ME7838A-100 시리즈를 200 시리즈로 업그레이드 할 수 있습니다.
Measurement Capabilities
With the addition of the two modulators, VectorStar, along with a 110 GHz O/E photodetector, can make the following measurements. The inherent advantages that we had on the 70 GHz system are still applicable to the 110 GHz system, namely upgradability, flexibility of making opto-electronic and E/E measurements, and NIST traceability on the reference calibration photodetector.
- Responsivity parameters (frequency response, conversion efficiency, gain of receiver, etc.)
- Transfer functions
- Group delay measurements
- Optical losses
- Balanced measurements (four port differential frequency response, gain, etc. for differential electro-optical devices)
- E/E measurements (S11/S22)

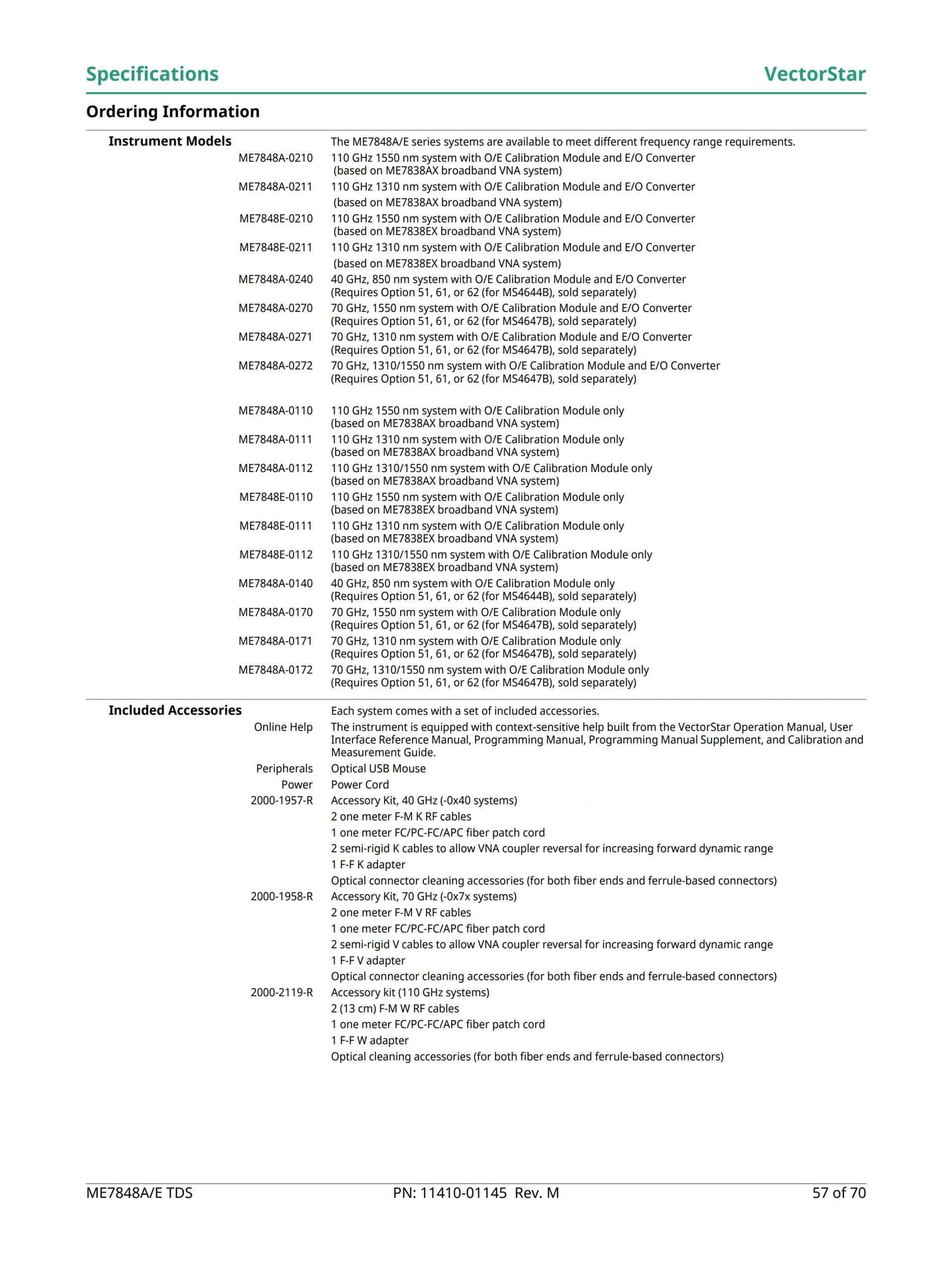

ME7848A ME7848A ANRITSU ANRITSU ME7848A ME7848A 안리쓰 안리쓰 ME7848A ME7848A 안리츠 안리츠 ME7848A ME7848A/E-0210 ME7848A/E-0211 ME7848A-0240 ME7848A-0270 ME7848A-0271 ME7848A-0272 VNA and O/E module only: ME7848A/E-0110 ME7848A/E-0111 ME7848A/E-0112 ME7848A-0140 ME7848A-0170 ME7848A-0171 ME7848A-0172
