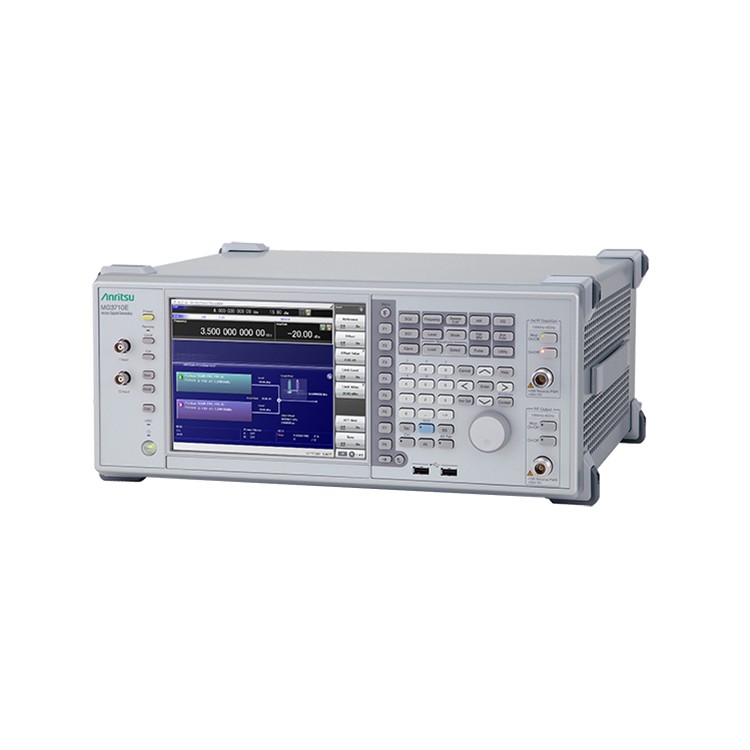

안리쓰 ・ ANRITSU

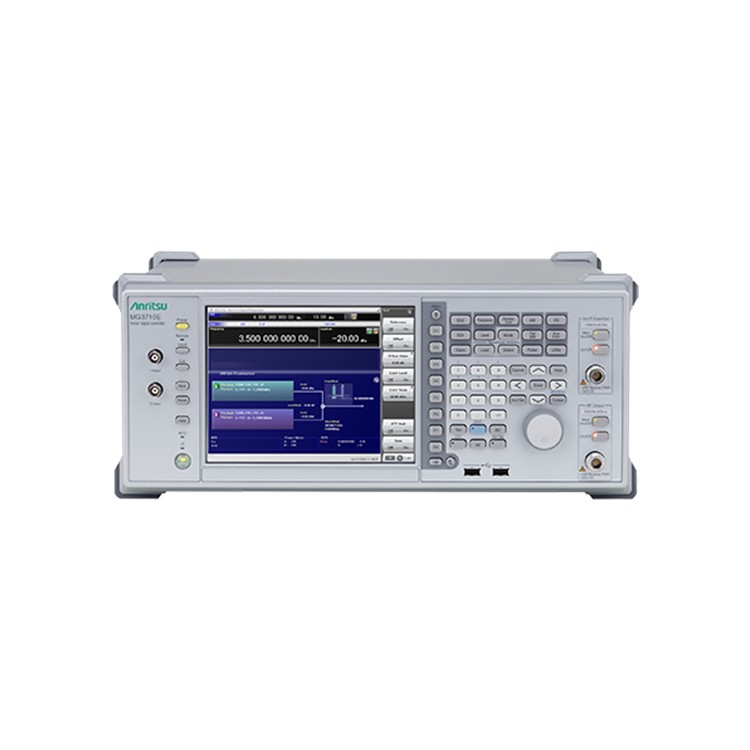

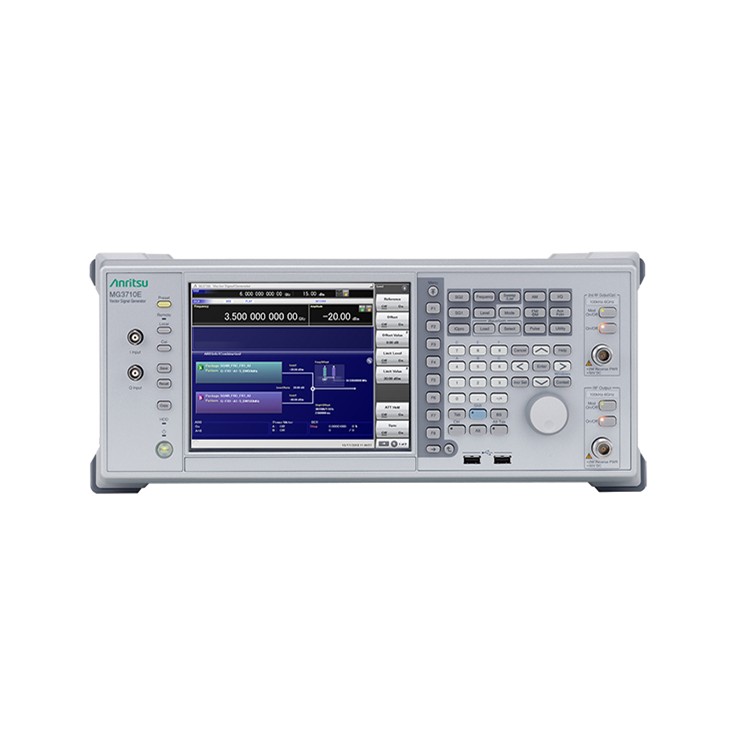

MG3710E
벡터 신호 발생기
MG3710E Vector Signal Generator
벡터 신호 발생기 MG3710E는 뛰어난 RF 및 기저대 성능을 지닌 최상급 고기능 신호 발생기입니다. MG3710E는 광대역 벡터 변조가 특징이며, 딥 메모리를 지원하는 내장 기저대 파형 세대 모델로 다용성을 극대화합니다. 이것은 모든 주요 통신 및 무선 LAN 표준을 지원하며, 또한 최근 새롭게 떠오르는 특허 무선 통신 기술에 필요한 우수한 성능을 보유하고 있습니다. 듀얼 RF 및 이중 파형 옵션으로 인해 MG3710E 1개로 최대 4개의 독립된 변조 신호로 출력이 가능합니다. MG3710E는 일반적으로 다중 합성 신호 발생기가 필요한 다음과 같은 복잡한 테스트 시나리오를 쉽게 구현할 수 있습니다.
- 자기 + 간섭 신호로 수신기 제거 테스트
- 자기 + 2개의 CW 톤으로 수신기 상호 변조 테스트
- 자기 + 지연 신호로 멀티패스 테스트
- 다중 자기 신호로 MIMO 테스트
- 다중 자기 신호로 LTE의 첨단 주파수 결합기술(LTE Advanced Carrier Aggregation) 테스트
이러한 다중 신호 애플리케이션으로, MG3710E는 추가 신호 발생기에 들어가는 비용을 절감하고, 장비 설치 및 교정을 간소화하고, 시스템 운영을 원활하게 하고, 측정 속도를 높입니다.
MG3710E에서는 다음과 같은 네 종류의 파형 패턴을 이용할 수 있습니다.
- 내장된 표준 파형 패턴
- 옵션 파형 패턴(별매) (MX3700xxA)
- IQproducer 파형 발생 소프트웨어로 발생되는 파형(별매) (MX3700xxA, MX3700xxB, MX3710xxA)
- 범용 신호 발생 소프트웨어로 발생되는 IQ 데이터와 MG3710E에서 사용되는 변환된 파형 패턴
주요 성능 및 사양

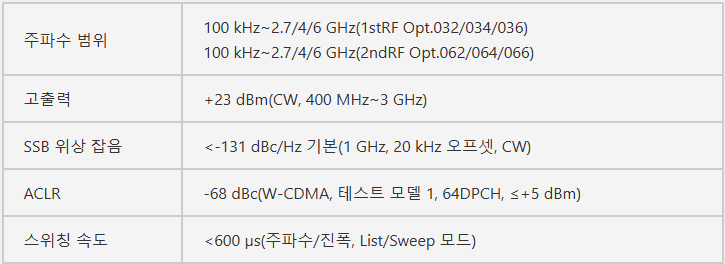

기본 성능
기저대 성능
- RF 대역: 160 MHz*/120 MHz 기저대 발생기 내장
(*: 802.11ac. MX370111A 와 MX370111A-002의 옵션을 포함한 경우)
- 대형 64 Msamples 파형 메모리(1024 Msamples까지 확장 선택 가능)
- 사전 설치된 표준 파형 패턴
LTE(E-TM1.1~TM3.3), W-CDMA/HSDPA, GSM/EDGE, CDMA2000 1x/1xEV-DO, Bluetooth, GPS, GLONASS, QZSS,
PDC, PHS, 방송(ISDB-T/BS/CS/CATV), WLAN (IEEE 802.11a/11b/11g)
- 파형 신호 소프트웨어(IQproducer)를 이용한 신호 발생
5G NR(TDD), 5G NR(FDD), LTE/LTE-Advanced, WLAN 11a/b/g/n/j/p/11ac, W-CDMA/HSPA, CDMA2000 1xEV-DO,
TD-SCDMA, 페이딩, 다중 반송파, DVB-T/H, TDMA
확장 옵션
- AWGN 발생기 [Opt.049/079]
C/N: ≤40 dB

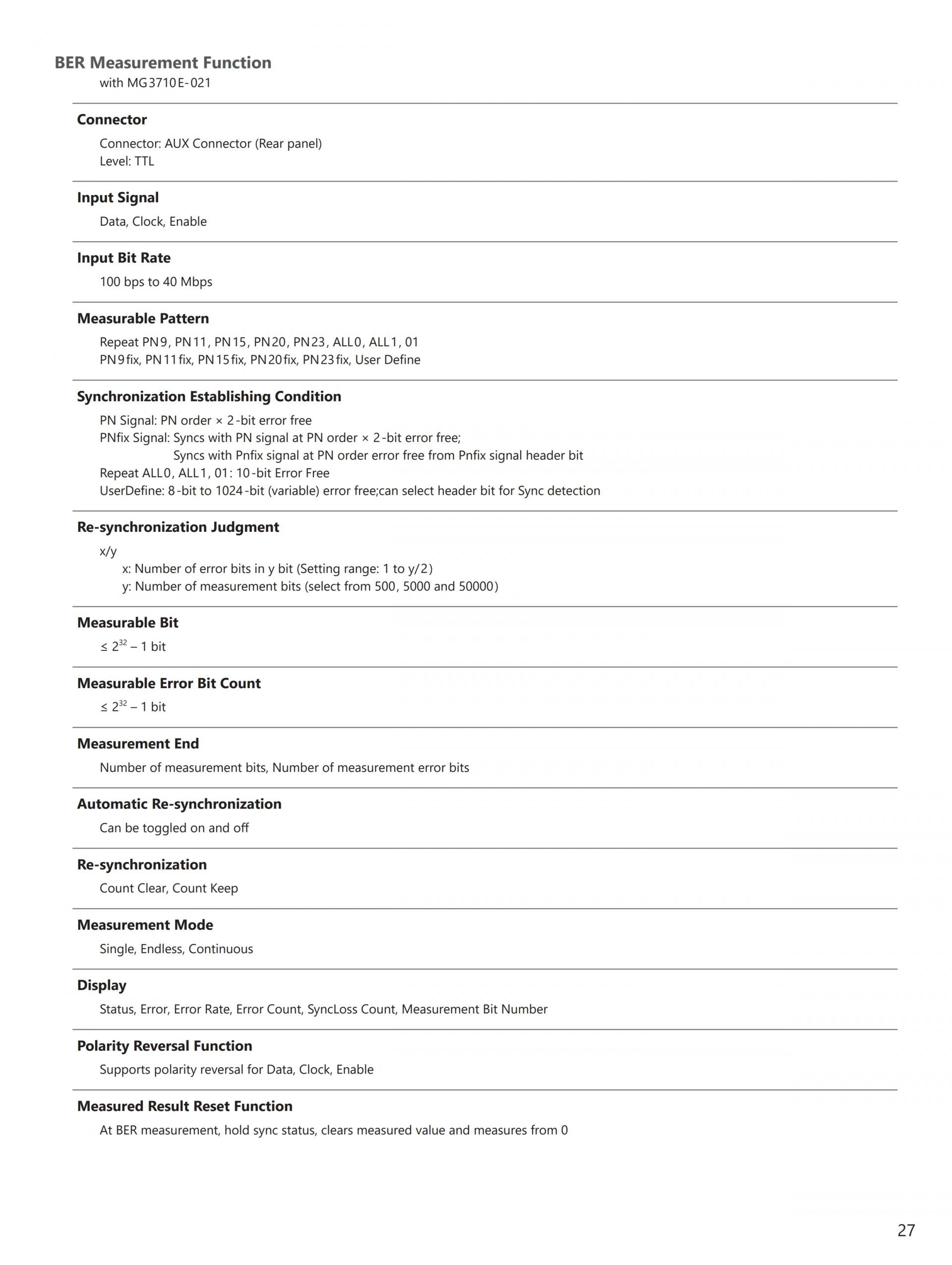

- BER 측정 기능 [Opt.021]
입력 비트 레이트: 100 bps~40 Mbps
- USB 파워 센서(별매)
최대 2개의 USB 파워 센서 연결 지원
♦주파수 범위: 50 MHz~6 GHz [MA24106A], 10 MHz~18 GHz [MA24118A], 10 MHz~26 GHz [MA24126A] etc.
- MIMO 신호원: 로컬 입력 지원 [Opt-017]
기저대 클럭 신호, 로컬 신호, 트리거 신호는 MG3710E 최대 4대가 서로 공유하여,
8 x 8 MIMO 시스템을 구성하는 신호 출력 타이밍과 동기화되는 위상 간섭성 신호를 출력할 수 있습니다.

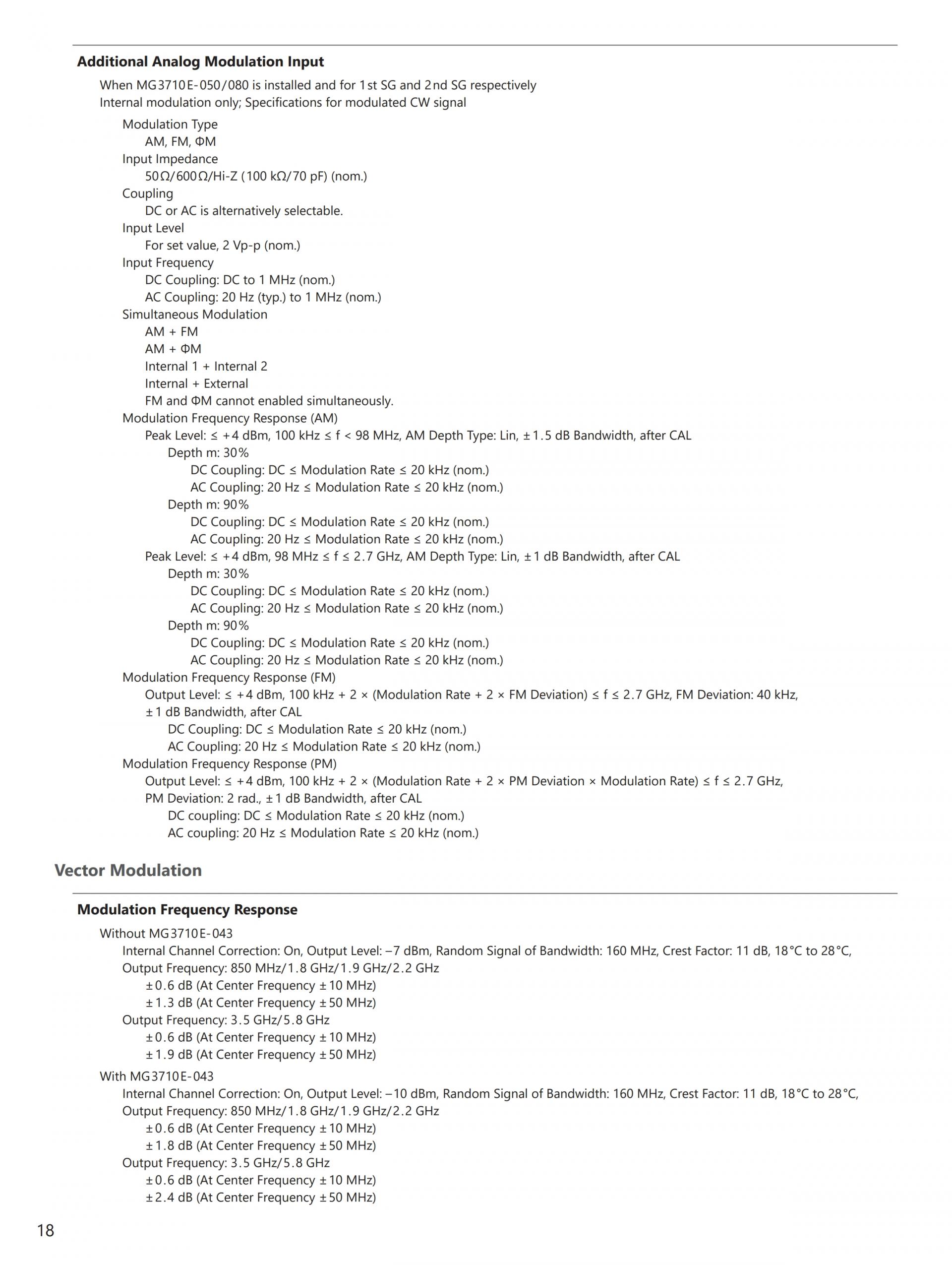

- 1stRF/2nd RF [옵션 050/080] 를 위한 아날로그 모듈레이션 입력
Option 050/080은 두개의 내부 모듈레이션 소스(AM/FM/ΦM)로 확장 되며, 하나의 외부 모듈레이션 소스가 두신호 모듈레이션을
동시에 지원함.
통신 인터페이스
- 표준 1000BASE-T, GPIB 및 USB 인터페이스
- 리모트(원격) 명령 : SCPI, MG3700A 호환 모드, MS269xA 호환 모드, MS2830A 호환 모드 탑재 .MG3710A 공통.
MG3710E MG3710E ANRITSU ANRITSU MG3710E MG3710E안리쓰 안리쓰 MG3710E MG3710E 안리츠 안리츠 MG3710E
