안리쓰 ・ ANRITSU
MS27103A
원격 스펙트럼 모니터
MS27103A Remote Spectrum Monitors
셀룰러 네트워크 사업자는 전 세계적으로 주파수 스펙트럼을 사용할 수 있는 권리를 구매하는 데 수십억 달러를 투자했습니다. 이 스펙트럼은 스마트폰 사용자가 모바일에서 이메일, 웹 페이지를 보고 오디오 및 비디오를 스트리밍하기 위해 요구하는 높은 데이터 대역폭을 제공하는 데 필요합니다. 높은 수준의 네트워크 성능을 유지하려면 운영자는 스펙트럼을 지속적으로 모니터링하여 간섭 원인을 식별하고 찾아야 합니다. 간섭은 불법 송신기 및 상호 변조 제품과 같은 의도하지 않은 소스로부터 발생할 수 있습니다. 모두 네트워크 데이터 용량을 줄여 사용자 경험을 저하시킵니다. 운영자는 투자를 보호하고 데이터 용량을 유지하기 위해 신속하게 조치를 취할 수 있습니다.
MS27103A 원격 스펙트럼 모니터는 간섭 신호를 식별하고 찾아내도록 설계되었습니다. 이는 네트워크 사업자의 주요 목표인 사용자 경험을 최적화하는 데 도움이 됩니다. 이는 고객 충성도, 고객 이탈 감소, 우수한 브랜드로 이어집니다.
또한 DAS 시스템은 밀집된 사용자 환경에서 높은 데이터 용량을 제공하기 위해 전 세계적으로 광범위하게 배포되고 있습니다. 여기에는 교통 허브, 스포츠 경기장 및 쇼핑몰이 포함됩니다. 단일 장비실에서 여러 피드가 분산된 안테나 배열로 전달됩니다. 이러한 각 RF 피드의 간섭 신호를 모니터링하는 것은 DAS 시스템의 용량을 유지하는 데 필수적입니다. MS27103A는 전체 시스템 성능을 유지하는 데 도움이 되는 DAS 시스템을 위한 완벽한 모니터링 솔루션입니다.

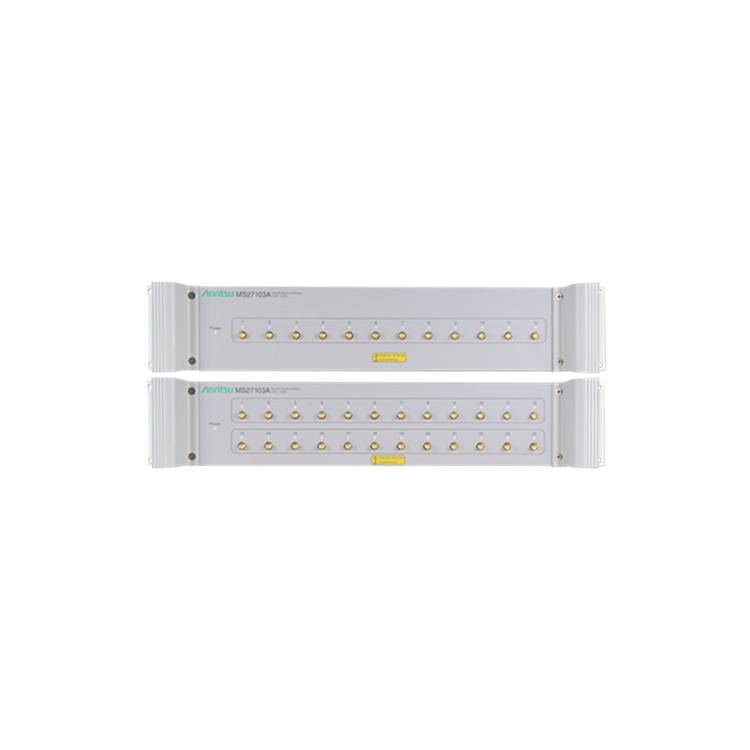

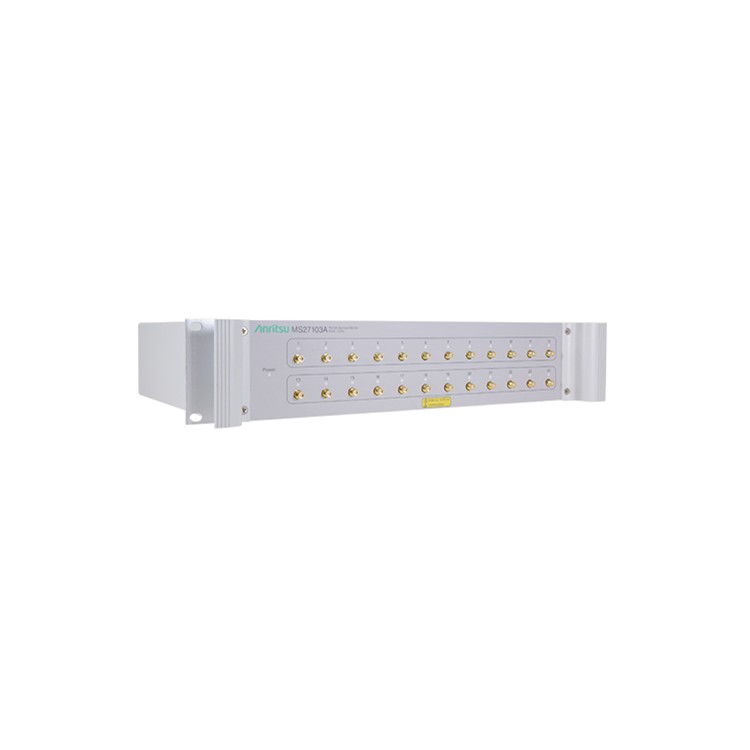

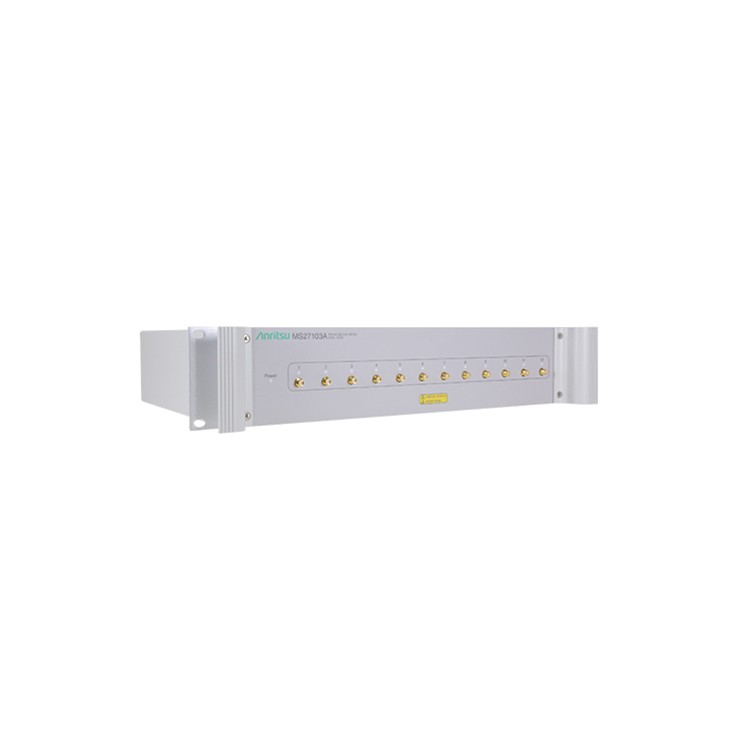

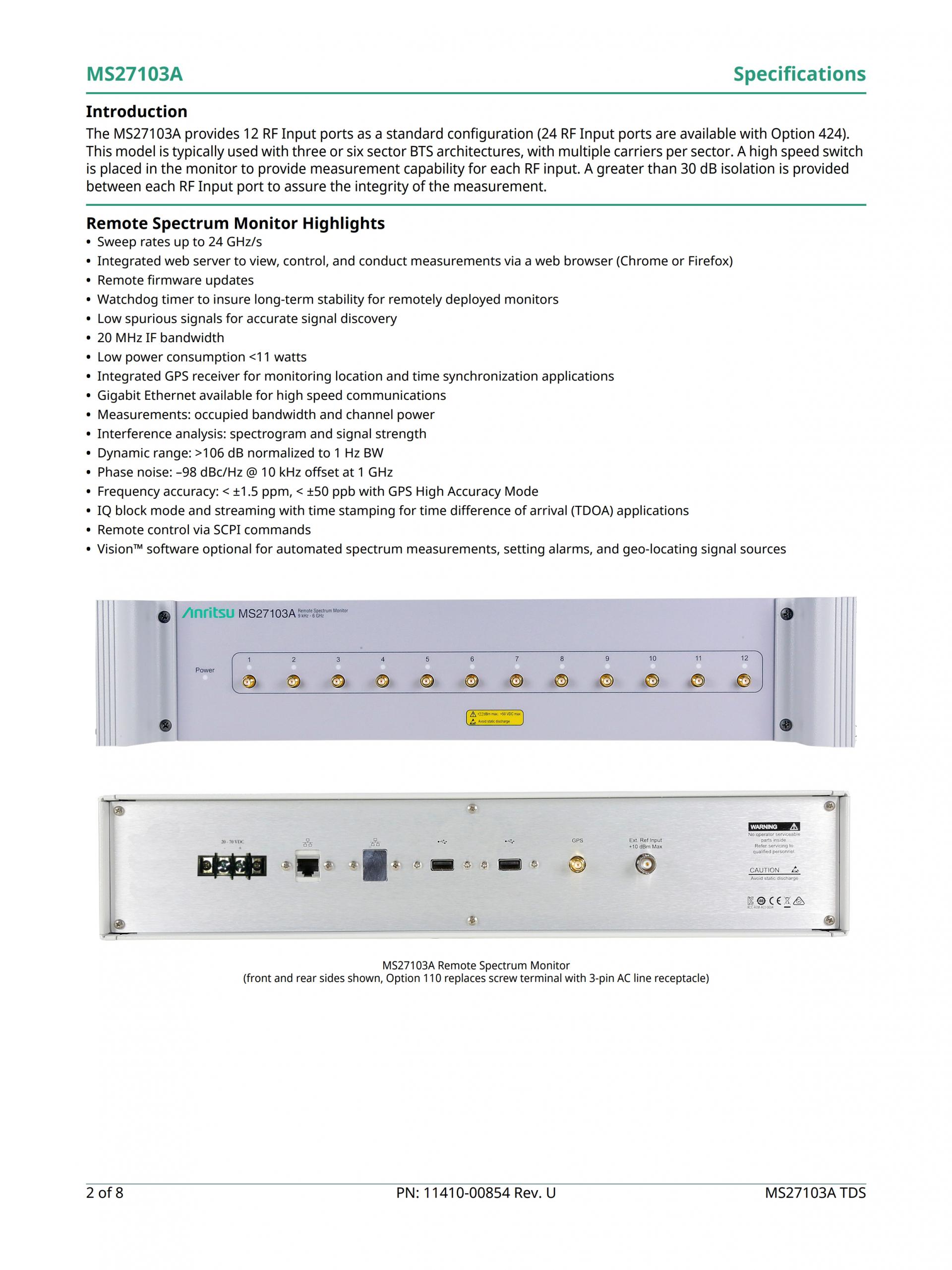

MS27103A는 12개(또는 선택적으로) 24개의 RF 입력을 갖춘 랙 장착형 인클로저에 들어 있습니다. 전자 스위치는 각 포트의 주소를 지정하는 데 사용됩니다. MS27103A는 사용자가 지정한 주파수에서 신호를 모니터링하고 기록하기 위한 모든 기능을 갖춘 플랫폼입니다.
최대 24GHz/s의 스위프 속도를 지원하는 MS27103A를 사용하면 다양한 유형의 신호를 캡처할 수 있습니다. 여기에는 주기적인 또는 일시적인 전송뿐만 아니라 짧은 "버스트" 신호도 포함됩니다. MS27103A 모니터에서 사용할 수 있는 20MHz 순간 FFT 대역폭은 후속 후처리를 위한 신호 활동의 광대역 실시간 캡처 기능을 제공합니다. IQ 캡처는 블록 모드 또는 스트리밍으로 기록될 수 있습니다. 사용자가 설정할 수 있는 특정 임계값을 위반한 경우에만 스펙트럼 측정값을 캡처하기 위한 "이벤트 시 저장" 기능도 제공됩니다. 관심 있는 신호만 캡처하고 기록하므로 메모리 공간이 절약됩니다.
원격 스펙트럼 모니터와 통신
MS27103A와 통신하는 여러 가지 방법을 활용할 수 있습니다. 이러한 방법은 아래에 강조되어 있습니다.
1. 통합 웹서버
MS27102A에는 통합 웹 서버가 내장되어 있습니다. 인터넷 브라우저(Chrome 및 FireFox 지원)를 사용하면 전 세계 어디에서나 사용자가 스펙트럼 모니터에 로그인하여 모든 기능을 제어할 수 있습니다. 여기에는 주파수 설정, RBW/VBW 제어, 기준 레벨 구성 및 사용자의 스펙트럼 모니터링 애플리케이션과 관련된 기타 여러 설정과 같은 매개변수가 포함됩니다. 동시에 추적 데이터, 스펙트로그램 및 기타 측정값을 브라우저 창에서 볼 수 있습니다. 웹 서버의 주요 장점은 운영 체제 플랫폼에 구애받지 않는다는 것입니다. 브라우저를 렌더링할 수 있는 모든 전자 장치는 웹 서버에서 작동합니다. PC/노트북, 태블릿 또는 스마트폰을 사용하여 스펙트럼을 보고 원격 장비 설정을 조정할 수 있습니다. 각 모니터에는 Gbit 이더넷도 탑재되어 있어 측정 데이터와 제어 정보를 빠르게 전송할 수 있습니다.
2. SCPI 프로그래밍
사용자는 사용 가능한 SCPI 명령을 사용하여 자체 모니터링 프로그램을 작성할 수도 있습니다. Anritsu는 각 SCPI 명령, 명령 설명 및 각 명령에 필요한 올바른 구문을 나열하는 사용 설명서를 제공합니다. 또한 모니터에서 출력되는 각 개별 IQ 데이터 쌍에는 고정밀 GPS 신호를 사용하여 타임스탬프가 표시됩니다. 이를 통해 지리적 위치 신호 위치에 대한 TDOA(Time Distance of Arrival) 애플리케이션에 IQ 데이터를 사용할 수 있습니다. IQ 데이터 타임스탬프 분해능은 정확한 신호 위치 계산을 위해 9nSec 미만입니다.
3. Vision™ 응용 소프트웨어
Vision™ 소프트웨어도 옵션으로 사용할 수 있습니다. Vision은 모니터링 하드웨어와 함께 작동하여 측정 데이터 수집 프로세스를 자동화하고 네트워크 상태 및 스펙트럼 사용에 대한 유용한 정보를 제공합니다. Vision은 간섭 신호를 모니터링하고 위치를 찾는 두 가지 구성 요소로 구성됩니다.
Vision Monitor (option 400)
Vision Locate (option 401)
Vision Monitor는 자동으로 스펙트럼 데이터를 기록하고, 검색 가능한 스펙트럼 기록 데이터베이스를 유지하며, 비정상적인 신호 활동에 대한 경보 기능을 활성화하고, 자동으로 이메일 경고를 보내고, 스펙트럼 모니터링 시스템 관리를 위한 일련의 도구를 제공합니다.
Vision Locate는 간섭이나 불법/무면허 신호의 위치를 찾는 기능을 제공합니다. 신호 위치를 올바르게 찾으려면 3개 이상의 모니터를 사용해야 합니다. Vision 제품에 대한 자세한 내용은 안리쓰 웹사이트에서 확인할 수 있습니다.

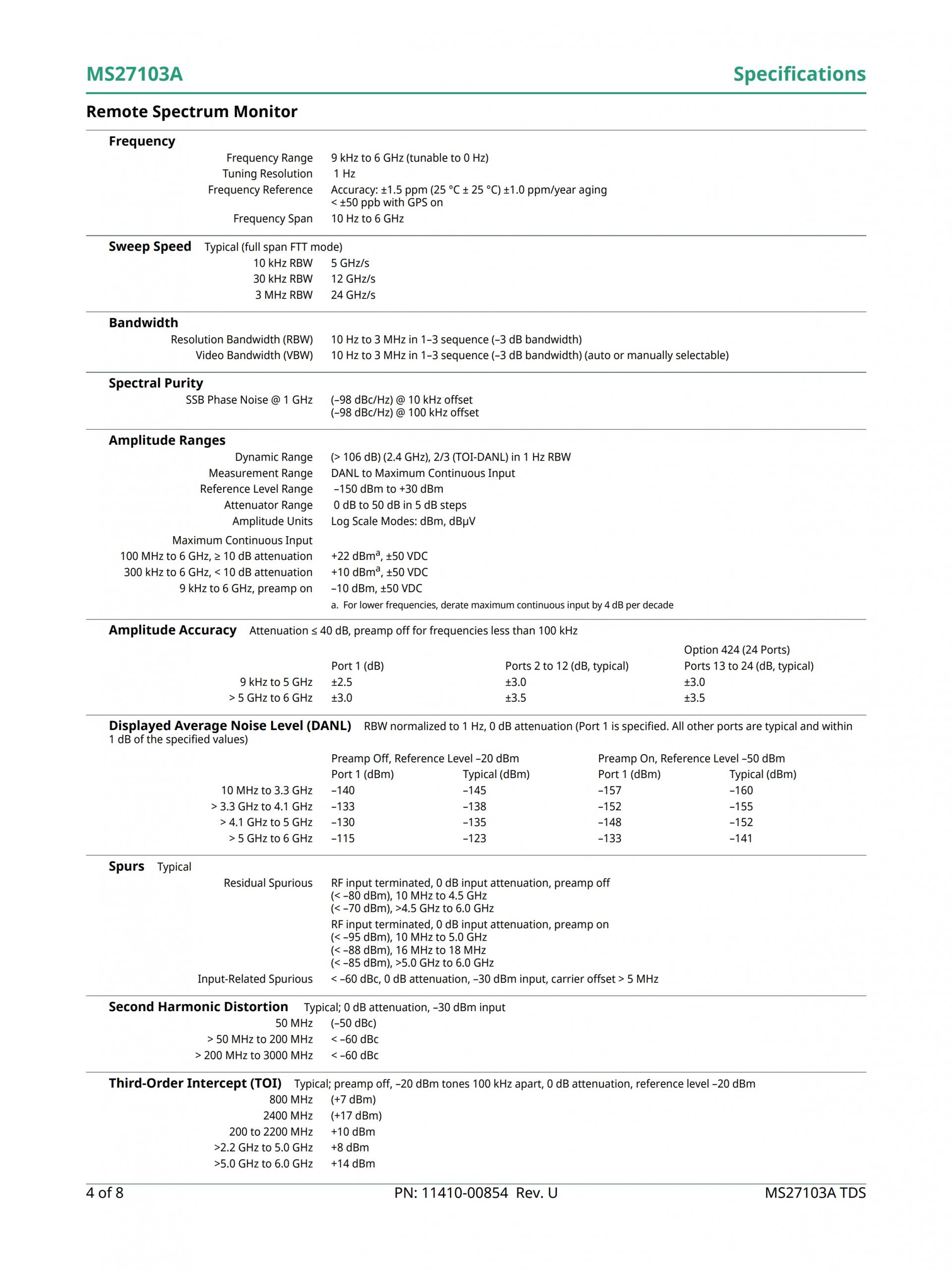

주요 특징들
- 9kHz ~ 6GHz
- 최대 24GHz/s의 스위프 속도
- 웹 브라우저를 통해 측정을 확인, 제어 및 수행할 수 있는 통합 웹 서버(Chrome 및 FireFox 모두 지원)
- 원격 펌웨어 업데이트 가능
- 원격으로 배포된 모니터의 장기적인 안정성을 보장하는 감시 타이머
- 리눅스 운영체제
- 정확한 신호 발견을 위한 낮은 스퓨리어스 신호
- 20MHz 순간 FFT 대역폭
- 낮은 전력 소비 < 11W(입력 전압 11~24VDC)
- 위치 및 시간 동기화 애플리케이션 모니터링을 위한 통합 GPS 수신기
- 고속 전송에 사용 가능한 기가비트 이더넷
- 간섭 분석: 스펙트로그램 및 신호 강도
- 동적 범위: > 106dB(1Hz BW로 정규화)
- DANL: 1Hz RBW를 기준으로 < -150dBm, 프리앰프 켜짐
- 위상 잡음: -99dBc/Hz @ 10kHz 오프셋, 1GHz
- TDOA 애플리케이션을 위한 타임스탬프가 포함된 IQ 블록 모드 및 스트리밍
- 자동화된 스펙트럼 측정, 알람 설정 및 신호 소스 위치 파악을 위한 옵션 비전 소프트웨어
스펙트럼 보증을 위한 MS27103A
MS27103A는 넓은 주파수 범위를 포괄하기 위해 여러 안테나가 필요한 시스템에 사용되는 다중 포트 RF In 모니터링 플랫폼입니다. 이 모니터는 여러 섹터와 섹터당 여러 주파수가 있는 셀룰러 인프라 장비와 함께 사용되는 경우가 많습니다. 일반적으로 네트워크 사업자는 스펙트럼 경매 인수에 수십억 달러를 지출합니다. 이러한 투자를 보호하려면 이동통신 서비스 제공업체가 고객에게 고품질 서비스를 제공하는 것이 필수적입니다. 다양한 소스의 간섭으로 인해 통화가 끊기고, 데이터 속도가 느려지고, 네트워크 성능이 저하됩니다. MS27103A는 BTS에서 수신 신호를 모니터링하여 간섭 식별 및 제거를 용이하게 합니다. 원치 않는 신호 활동 패턴도 검사할 수 있어 간섭 문제의 원인을 파악하고 찾는 효율적인 방법을 제공합니다.
MS27103A MS27103A ANRITSU ANRITSU MS27103A MS27103A 안리쓰 안리쓰 MS27103A MS27103A 안리츠 안리츠 MS27103A
