안리쓰 ・ ANRITSU
MS27102A
원격 스펙트럼 모니터

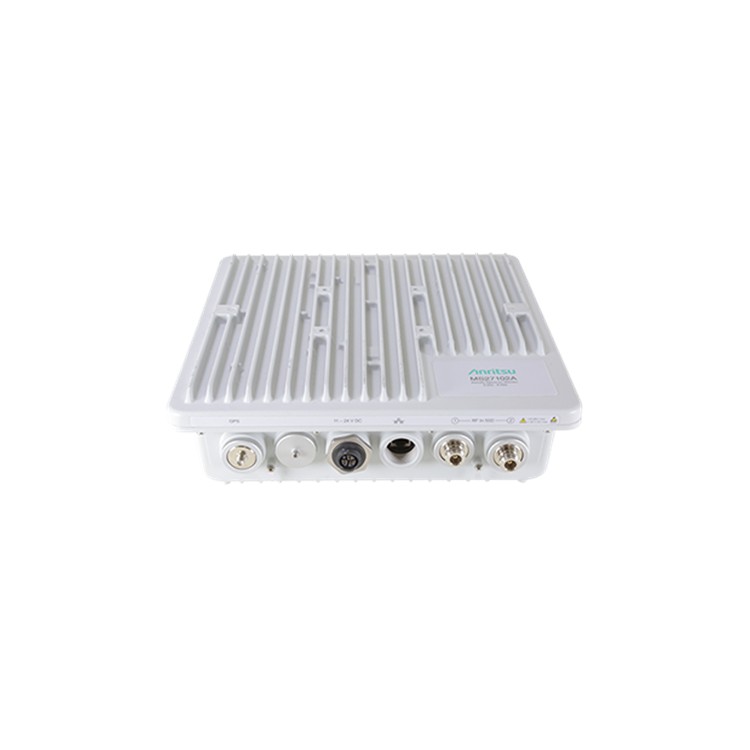

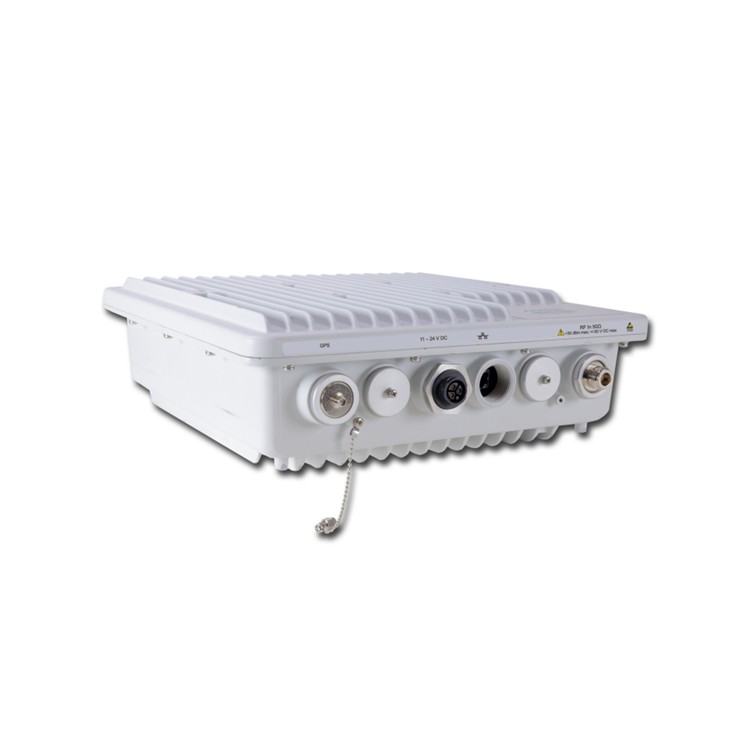

MS27102A Remote Spectrum Monitor
Remote Spectrum Monitor MS27102A는 간섭 문제를 완화하고 불법 또는 비면허 신호 활동을 식별하기 위해 설계되었습니다. 이 장치는 사용자가 지정한 주파수에서 신호를 모니터링하고 기록할 수 있는 완벽한 기능을 제공하며, 최대 24GHz/s의 빠른 스위프 속도로 짧은 "버스트" 신호뿐만 아니라 주기적 또는 일시적인 전송을 포함한 다양한 유형의 신호를 캡처할 수 있습니다. 20MHz의 순간 FFT 대역폭을 지원하는 Remote Spectrum Monitor MS27102A는 광대역 실시간 신호 활동을 캡처하여 후속 사후 처리가 가능하도록 합니다. IQ 캡처는 블록 모드와 스트리밍 모드 양쪽에서 모두 기록이 가능하며, "이벤트 저장" 기능은 사용자가 설정한 특정 임계값을 위반했을 때만 스펙트럼 측정값을 캡처하도록 하여 관심 있는 신호만을 기록함으로써 메모리 공간을 절약할 수 있습니다. Remote Spectrum Monitor MS27102A는 가장 열악한 환경에서도 사용할 수 있도록 날씨에 강한 IP67 등급의 인클로저로 제공되며, 하나의 RF 입력이 기본 제공되고 선택적으로 두 번째 포트를 추가할 수 있습니다.
원격 스펙트럼 모니터와 통신
원격 스펙트럼 모니터 MS27102A와의 통신 방법은 다양하며 다음과 같습니다:
1. 통합 웹 서버
웹 서버를 통해 사용자는 전 세계 어디에서나 Chrome과 FireFox 등의 웹 브라우저를 사용해 스펙트럼 모니터에 로그인하고 주파수 설정, RBW/VBW 조정, 참조 레벨 설정 등 다양한 기능을 제어할 수 있습니다. 또한, 추적 데이터, 스펙트로그램, 기타 측정치 등을 확인할 수 있습니다. PC, 노트북, 태블릿, 스마트폰 등 다양한 기기를 통해 스펙트럼을 확인하고 설정을 조정할 수 있으며, Gbit 이더넷 기능을 통해 측정 데이터와 제어 정보를 빠르게 전송합니다.
2. SCPI 프로그래밍
사용자는 SCPI 명령어를 사용하여 자체 모니터링 프로그램을 작성할 수 있습니다. Anritsu는 각 SCPI 명령어와 해당 명령어의 설명, 필요한 구문을 포함한 사용자 매뉴얼을 제공합니다. 모든 IQ 데이터 쌍은 고정밀 GPS 신호를 통해 타임스탬프가 찍히므로, 사용자는 이를 TDOA(Time Distance of Arrival) 응용 프로그램에 사용하여 신호 위치를 정확히 파악할 수 있습니다. IQ 데이터의 타임스탬프 해상도는 9nsec 미만으로, 정확한 위치 계산에 적합합니다.
3. Vision™ 소프트웨어
Vision™ 소프트웨어는 Remote Spectrum Monitor MS27102A와 함께 사용하여 모니터링 프로세스를 자동화하고 네트워크 상태와 스펙트럼 사용에 대한 유용한 정보를 제공합니다. Vision Monitor(옵션 400)와 Vision Locate(옵션 401) 두 가지 구성 요소로 이루어져 있습니다.
Vision Monitor (option 400)
Vision Locate (option 401)
Vision Monitor는 스펙트럼 데이터를 자동 기록하고 스펙트럼 히스토리 데이터베이스를 관리하며 비정상적인 신호 활동에 대해 알림을 주고 이메일 경고를 자동으로 전송합니다.
Vision Locate는 간섭 또는 불법/비면허 신호를 지리적으로 탐지할 수 있으며, 이를 위해 최소 3개의 모니터가 필요합니다. Vision 제품에 대한 자세한 정보는 Anritsu 웹사이트에서 확인할 수 있습니다.
주요 기능
- 주파수 범위: 9 kHz ~ 6 GHz
- 최대 24GHz/s의 스위프 속도
- Chrome 및 FireFox 지원하는 통합 웹 서버를 통해 원격으로 측정 보고, 제어 및 수행 가능
- 원격 펌웨어 업데이트 지원
- 워치독 타이머로 원격 배치된 모니터의 장기적 안정성 보장
- 실외 배치에 적합한 IP67 등급
- 리눅스 운영 체제
- 낮은 가짜 신호율로 정확한 신호 발견 가능
- 20MHz의 순간 FFT 대역폭
- 낮은 전력 소비: <11와트 (입력전압 11~24VDC)
- 통합 GPS 수신기를 통한 위치 및 시간 동기화
- 기가비트 이더넷을 통한 고속 데이터 전송
- 간섭 분석 기능: 스펙트로그램 및 신호 강도 측정
- 동적 범위: >106dB (1 RHz BW로 정규화)
- DANL: -150dBm 이하 (1Hz RBW에서, 프리앰프 사용 시)
- 1GHz에서 -99 dBc/Hz @ 10kHz 오프셋의 위상 잡음
- TDOA 애플리케이션을 위한 타임스탬프가 있는 IQ 블록 모드 및 스트리밍
- Vision 소프트웨어(옵션)를 통한 자동화된 스펙트럼 측정, 알람 설정 및 신호원 위치 지정
원격 스펙트럼 모니터 MS27102A 애플리케이션
실외 환경용으로 설계된 이 프로브는 일반적으로 무선 감시 및 모니터링을 위해 영구적 또는 반영구적 위치에 배치됩니다. 정부 규제 기관에서는 스펙트럼 정책을 시행하기 위해 실외 모니터를 사용하는 경우가 많습니다. 일반적인 사용 사례는 전체 FM 라디오 대역(88MHz ~ 108MHz)을 캡처하기 위해 20MHz 순간 FFT 대역폭 기능을 사용하는 것입니다. 그러면 사용자는 불법 방송이 있는지 각 주파수 대역을 검사할 수 있습니다. 기타 응용 분야는 다음과 같습니다.
- 스펙트럼 점유 측정
- 불법 방송에 대한 감옥/감옥 모니터링
- 군사 시설, 국경, 공공 시설, 공항 등의 보안.
- RF 실험실 테스트와 관련된 스펙트럼 모니터링
- 무면허 또는 불법 송신기 탐지
- 포지티브 트레인 제어(PTC)
MS2713E MS2713E ANRITSU ANRITSU MS2713E MS2713E 안리쓰 안리쓰 MS2713E MS2713E 안리츠 안리츠 MS2713E
