ANRITSU MT8862A 무선 연결 테스트세트 (WLAN 테스터)
가격문의(상세정보 참조)
ANRITSU MT8862A 무선 연결 테스트세트 (WLAN 테스터)

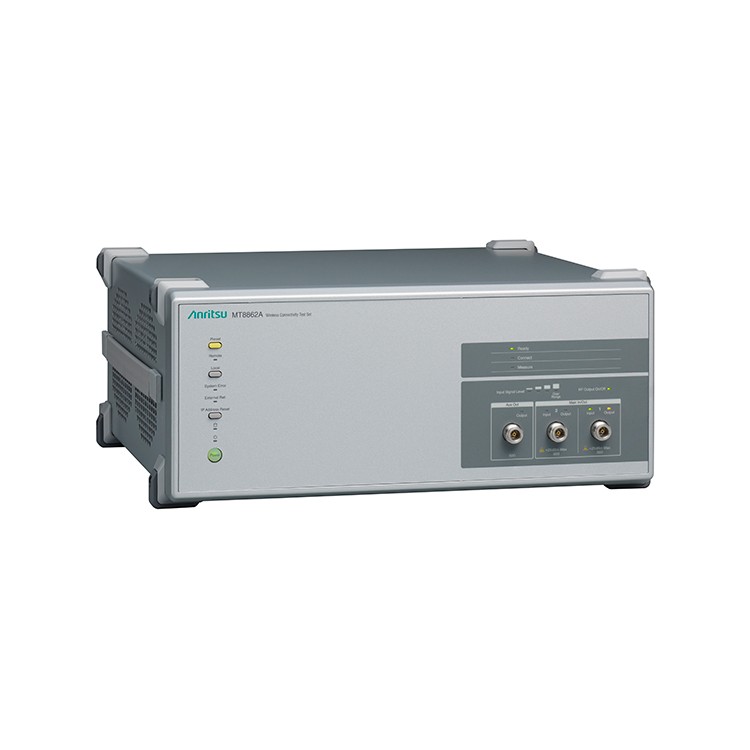

ANRITSU MT8862A Wireless Connectivity Test Set (WLAN Tester)
Ideal for measuring the RF TRx characteristics at design and manufacturing inspection of WLAN devices, supporting IEEE 802.11a/b/g/n/ac/ax/be
클릭 하시면 이동합니다.
안리쓰 ・ ANRITSU
MT8862A
무선 연결 테스트세트 (WLAN 테스터)
MT8862A Wireless Connectivity Test Set (WLAN Tester)

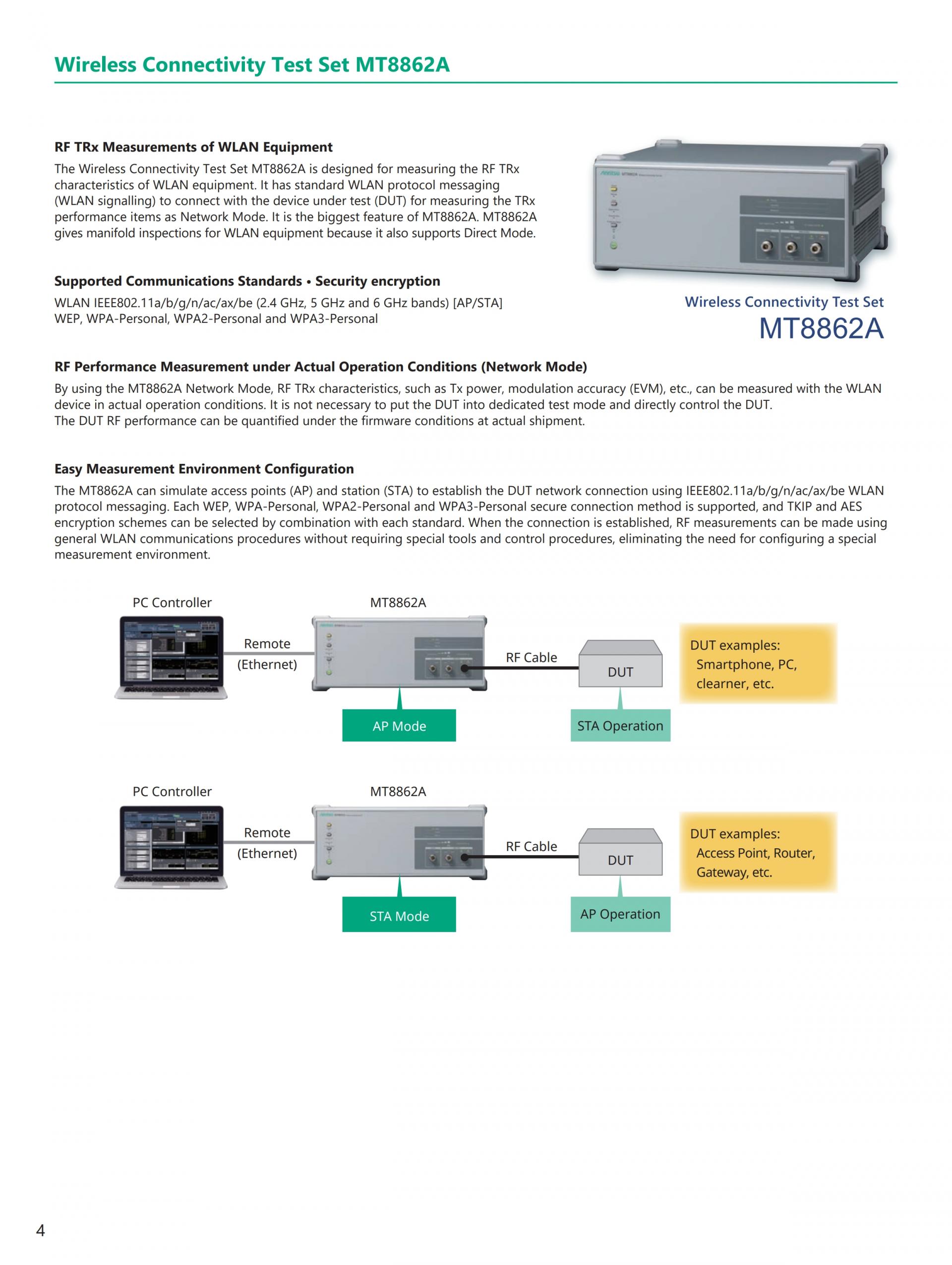

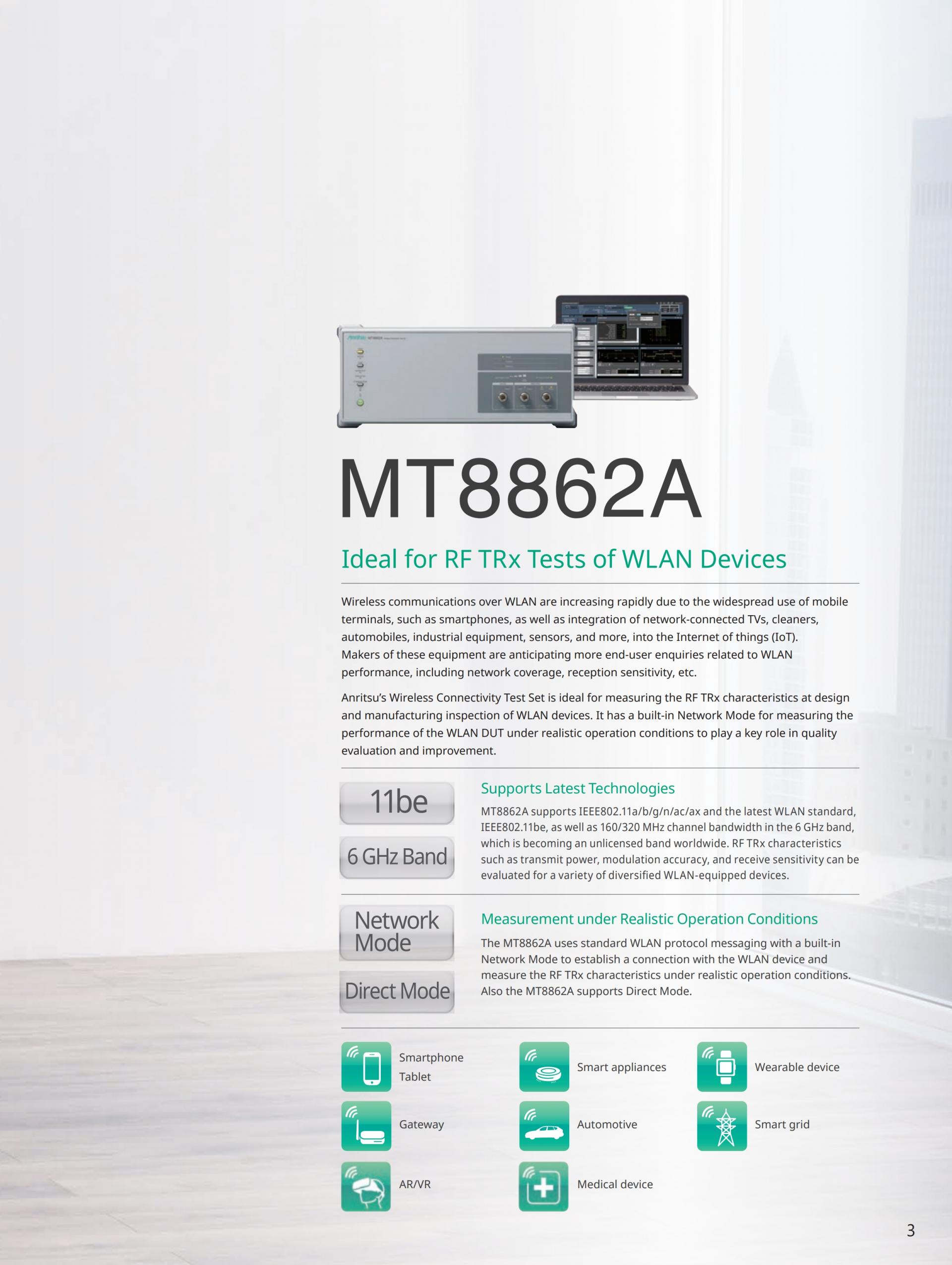

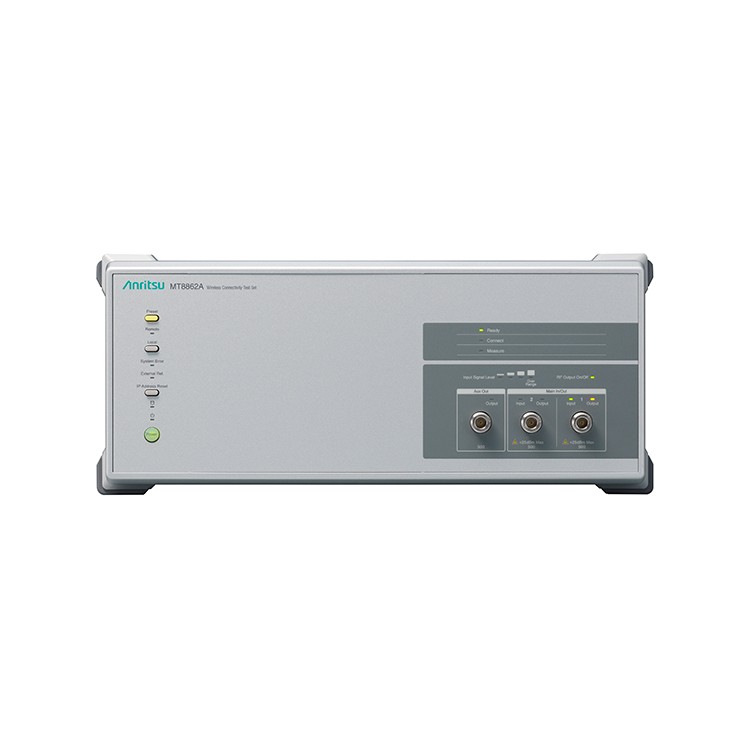

Wireless Connectivity Test Set MT8862A (WLAN Tester)는 WLAN IEEE802.11a/b/g/n/ac/ax/be (2.4 GHz, 5 GHz 및 6 GHz 대역) 디바이스의 RF TRx 특성을 측정하기 위한 것입니다. MT8862A는 네트워크 모드(Network Mode)로 각 TRx 성능 항목을 측정하기 위한 테스트 대상 디바이스(Device Under Test, DUT)와 연결하기 위한 표준 WLAN 프로토콜 메시지 (WLAN Signalling)를 가지고 있으며, 유연한 테스트 환경을 지원하기 위해 내장된 다이렉트 모드(Direct Mode)를 갖추고 있습니다.
- 실제 작동 조건에서 RF 성능 측정 (네트워크 모드, Network Mode)

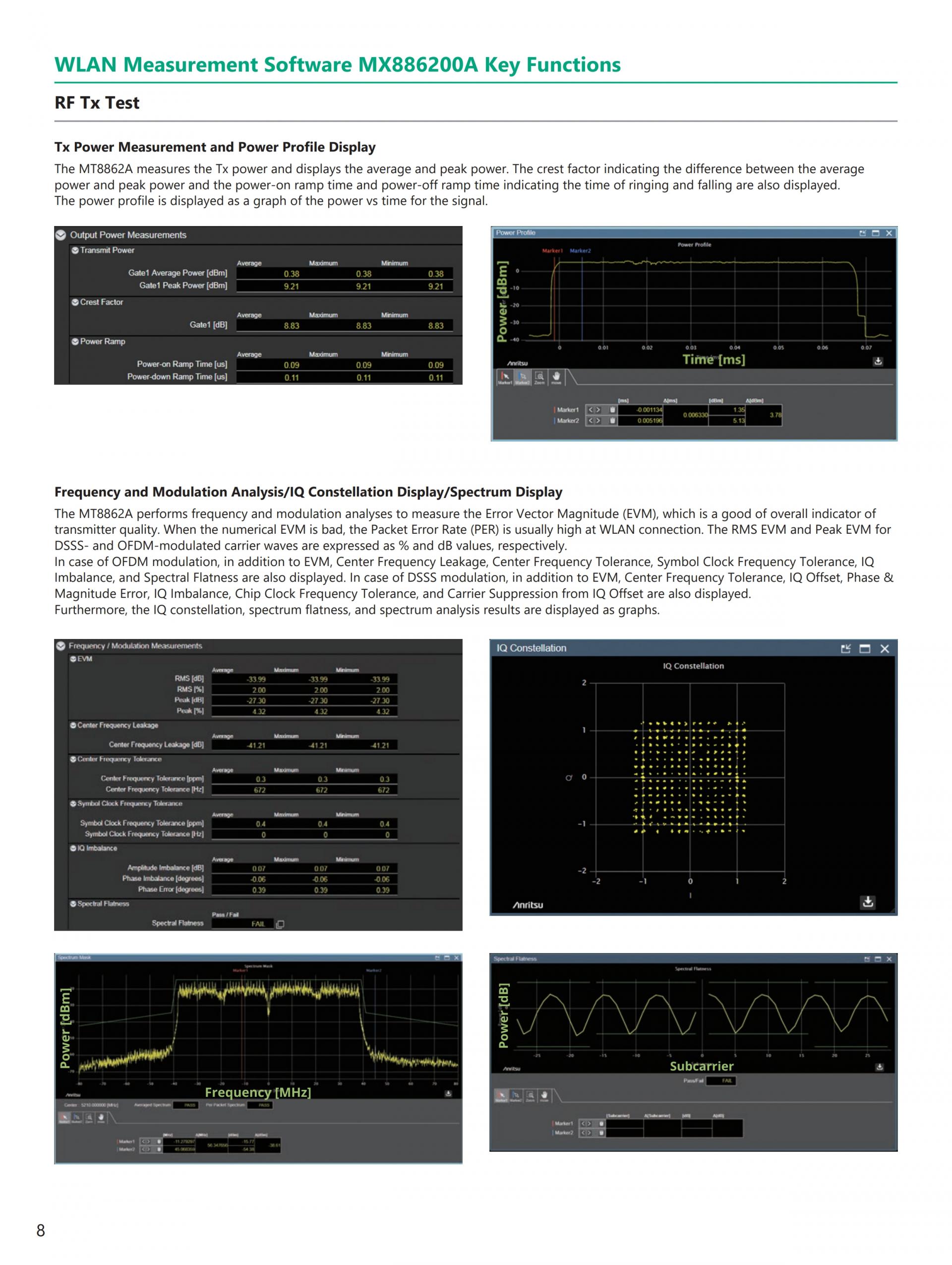

MT8862A 네트워크 모드를 사용하면 실제 작동 조건에서 WLAN 디바이스로 Tx 전력, 변조 정확도 (EVM: modulation accuracy)등과 같은 RF TRx 특성을 측정할 수 있습니다. DUT를 직접 제어하여 DUT를 전용 테스트 모드로 전환할 필요가 없으며 실제 배송 시 펌웨어 조건에서 DUT RF 성능을 정량화 할 수 있습니다.
- 네트워크 모드를 통한 Wi-Fi 7 RF 평가 기능
WLAN 신호 품질 특성은 각 데이터 속도에 따라 다르기 때문에 데이터 속도별 신호 평가가 매우 중요합니다. MT8862A는 데이터 속도별 신호 제어 기술을 통해 Wi-Fi 7을 포함한 주요 WLAN 표준의 모든 데이터 속도에서 RF 평가를 가능하게 합니다.
- 간편한 측정 환경 구성
MT8862A는 IEEE802.11 a/b/g/n/ac/ax/be WLAN 프로토콜 메시징(protocol messaging)을 사용하여 DUT 망 연결을 설정하기 위해 액세스 포인트 (AP) 및 스테이션 (STA)을 시뮬레이션할 수 있습니다. 연결이 설정되면 특수 도구 및 제어 절차 없이 일반 WLAN 통신 절차를 사용하여 RF 측정을 수행할 수 있으므로 특수 측정 환경을 구성할 필요가 없습니다.
- 2x2 MIMO Rx 감도 및 Tx 전력 측정 기능
2 개의 MT8862A 장치를 사용하여 2x2 MIMO 통신에서 Rx 감도 및 Tx 전력을 측정합니다. 2x2 MIMO 통신에서 완제품의 RF 특성을 평가하는 데 이상적입니다.
- 암호화된 신호로 디바이스 측정
WEP, WPA-Personal, WPA2-Personal 및 WPA3-Personal 인코딩 기술이 지원되어 DUT 보안 설정을 비활성화하지 않고도 연결 및 측정이 가능합니다.
- Tx 측정을 위한 고유한 데이터 속도 제어 알고리즘
MT8862A에는 사용자가 지정한 데이터 속도로 네트워크 모드에서 Tx 측정을 수행하기 위해 데이터 속도를 제어하는 고유한 내장된 알고리즘이 있습니다.

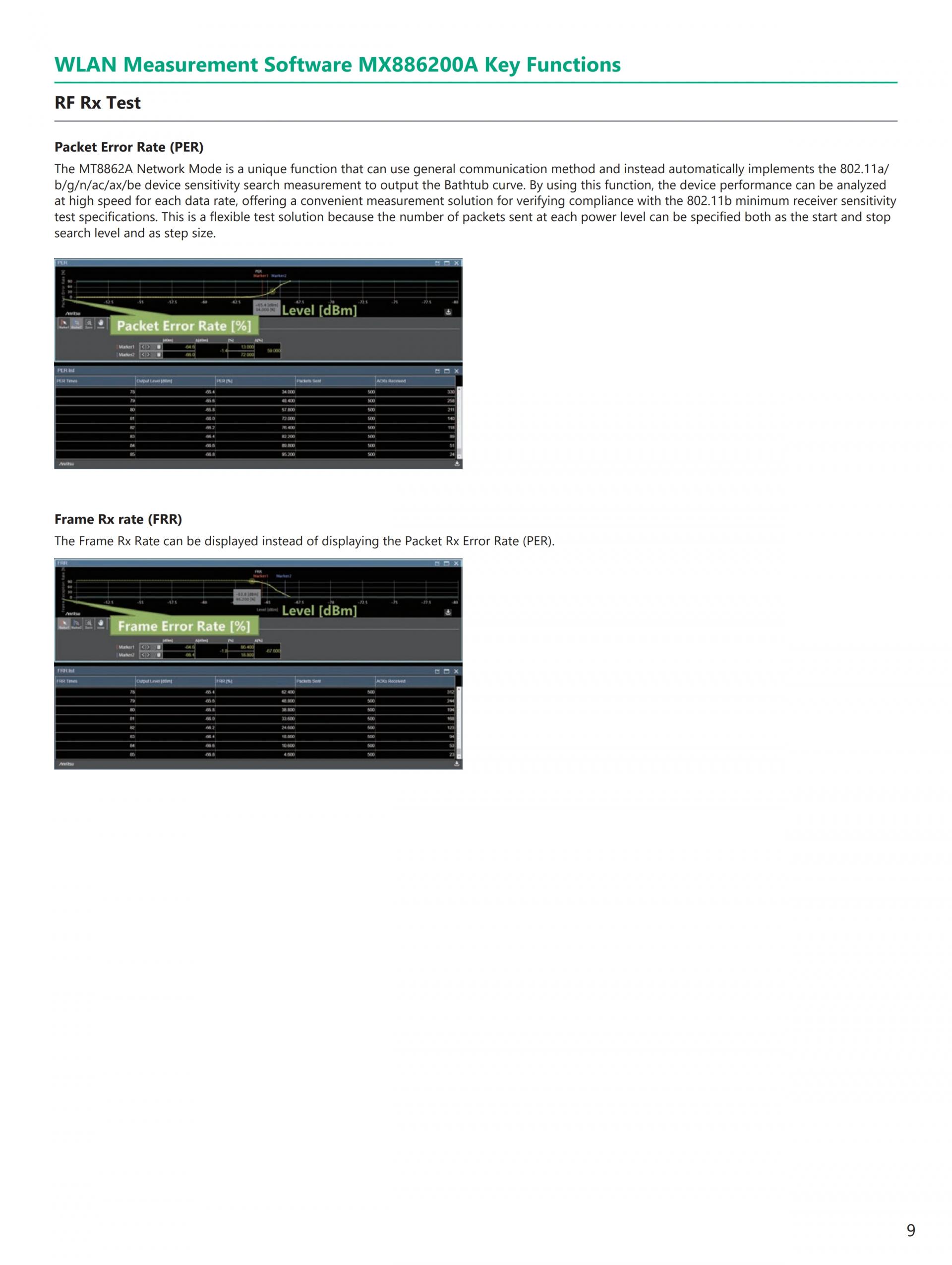

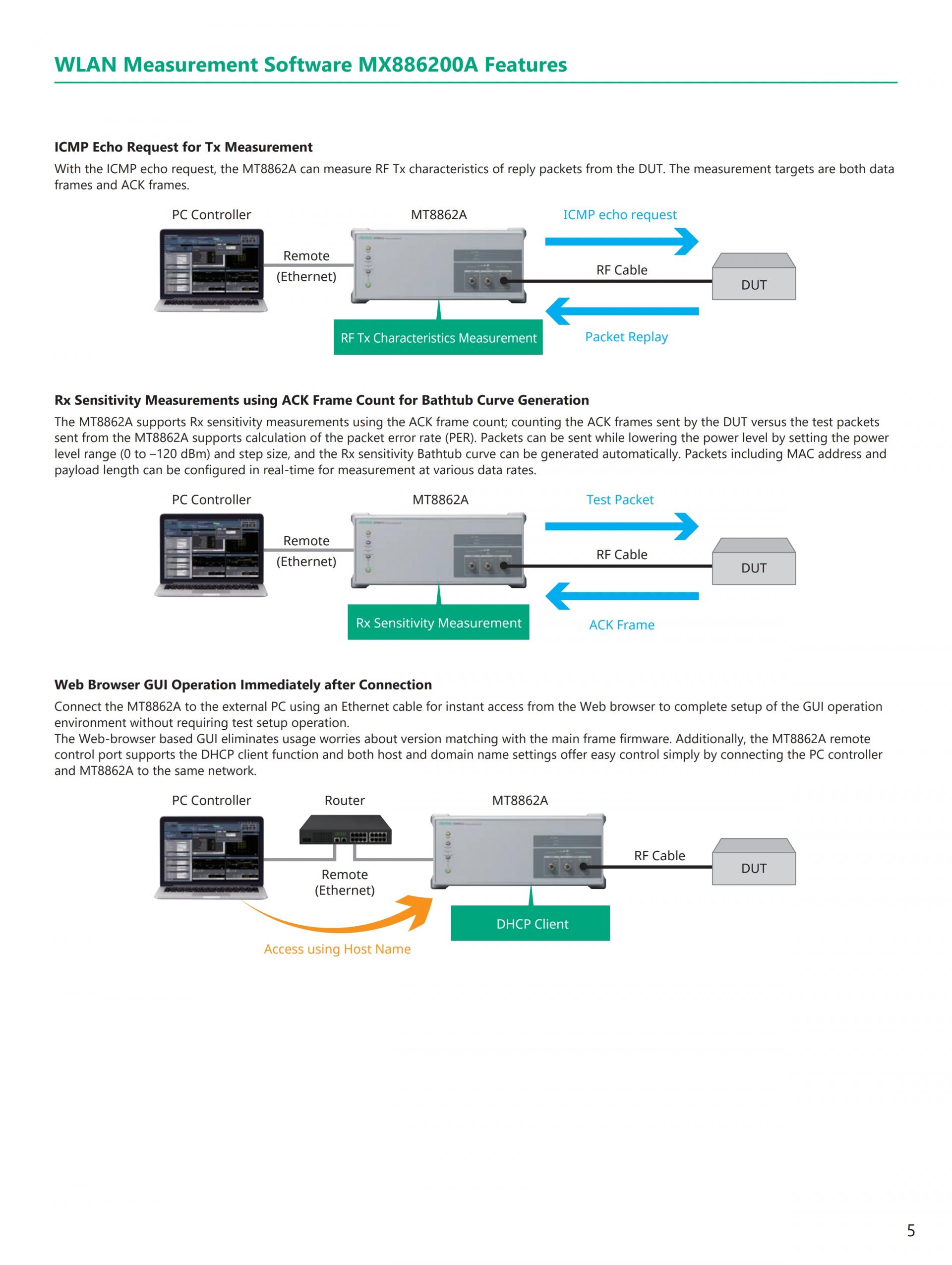

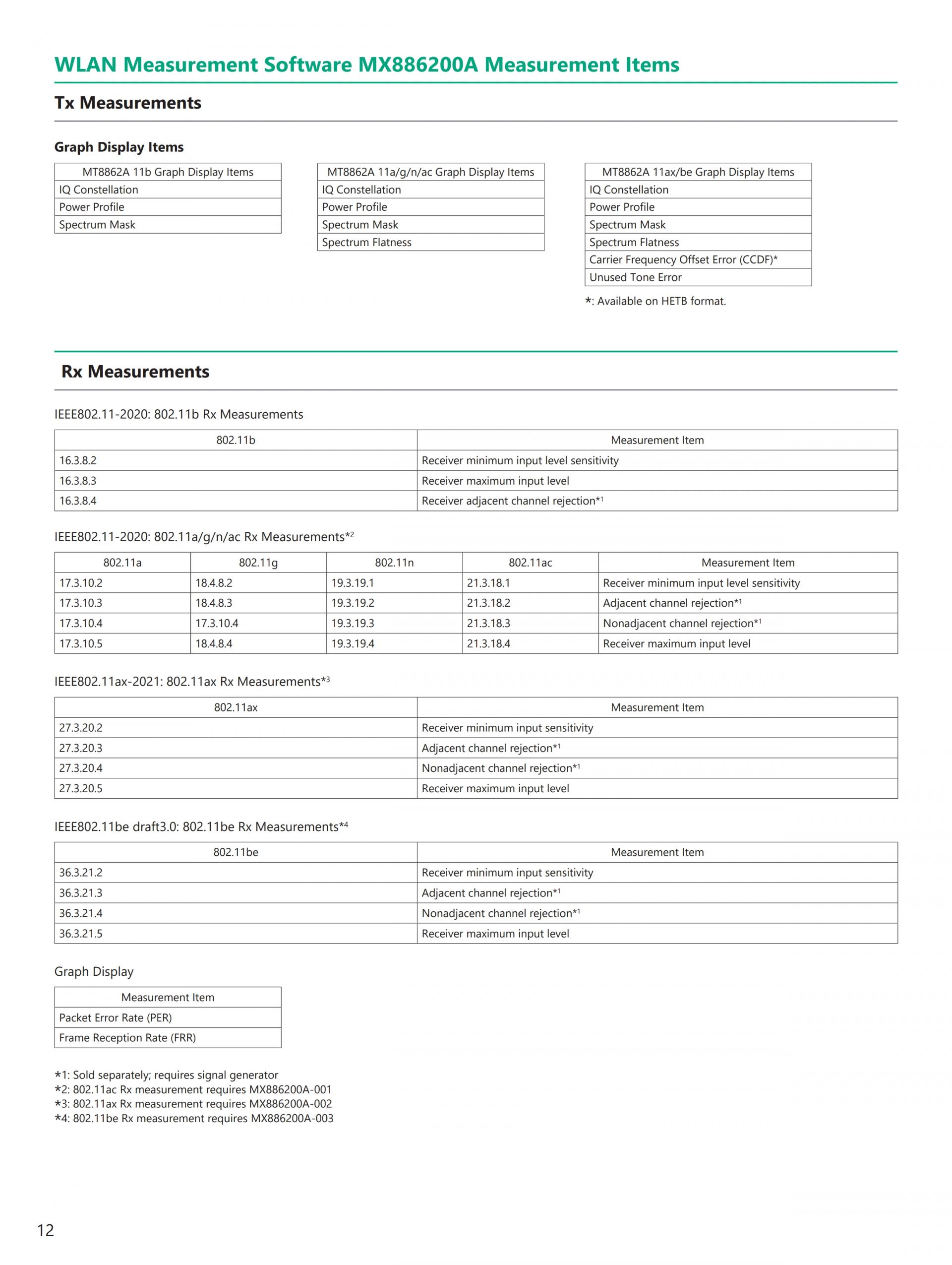

- 욕조 곡선(Bathtub Curve) 생성을 위해 ACK 프레임 수를 사용한 Rx 감도 측정
MT8862A는 ACK 프레임 수를 사용하여 Rx 감도 측정을 지원합니다. DUT에서 보낸 ACK 프레임과 MT8862A에서 보낸 테스트 패킷(test packets)을 계산하면 패킷 오류율(Packet error rate, PER) 계산이 지원됩니다. 전력 레벨 범위(-120 ~ 0dBm)와 스텝 크기를 설정하여 전력 레벨을 낮추면서 패킷을 전송할 수 있으며 Rx 감도 Bathtub 곡선을 자동으로 생성할 수 있습니다. MAC 주소 및 페이로드(payload) 길이를 포함한 패킷은 다양한 데이터 속도에서 측정하기 위해 실시간으로 구성할 수 있습니다.
- 연결 직후 웹 브라우저 GUI 작동
웹 브라우저에서 즉시 액세스 할 수 있도록 이더넷 케이블(Ethernet cable)을 사용하여 MT8862A를 외부 PC에 연결하여 테스트 설정 작업 없이 GUI 작업 환경 설정을 완료합니다.
웹 브라우저 기반 GUI는 메인 프레임 펌웨어와의 버전 일치에 대한 사용 걱정을 제거합니다. 또한 MT8862A 원격 제어 포트는 DHCP 클라이언트 기능을 지원하며 호스트 및 도메인 이름 설정 모두 PC 컨트롤러와 MT8862A를 동일한 망에 연결하기만 하면 쉽게 제어할 수 있습니다.

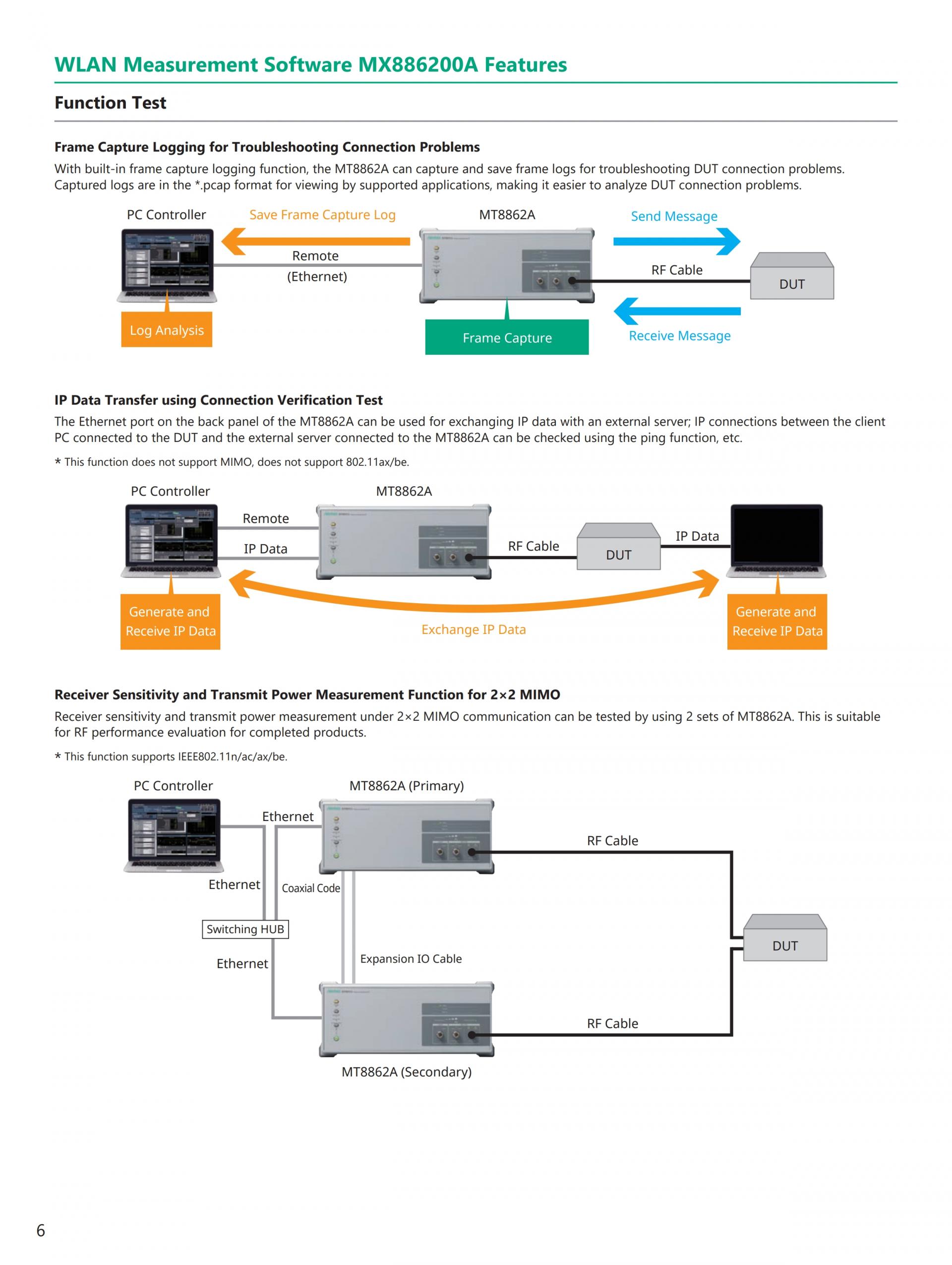

- 연결 문제 해결을 위한 프레임 캡처 로깅(Frame capture logging)
프레임 캡처 로깅(framed capture logging) 기능이 내장된 MT8862A는 DUT 연결 문제 해결을 위해 프레임 로그를 캡처하고 저장할 수 있습니다. 캡처된 로그는 지원되는 애플리케이션에서 볼 수 있도록 * .pcap 형식이므로 DUT 연결 문제를 보다 쉽게 분석 할 수 있습니다.
- 연결 확인 테스트를 사용한 IP 데이터 전송

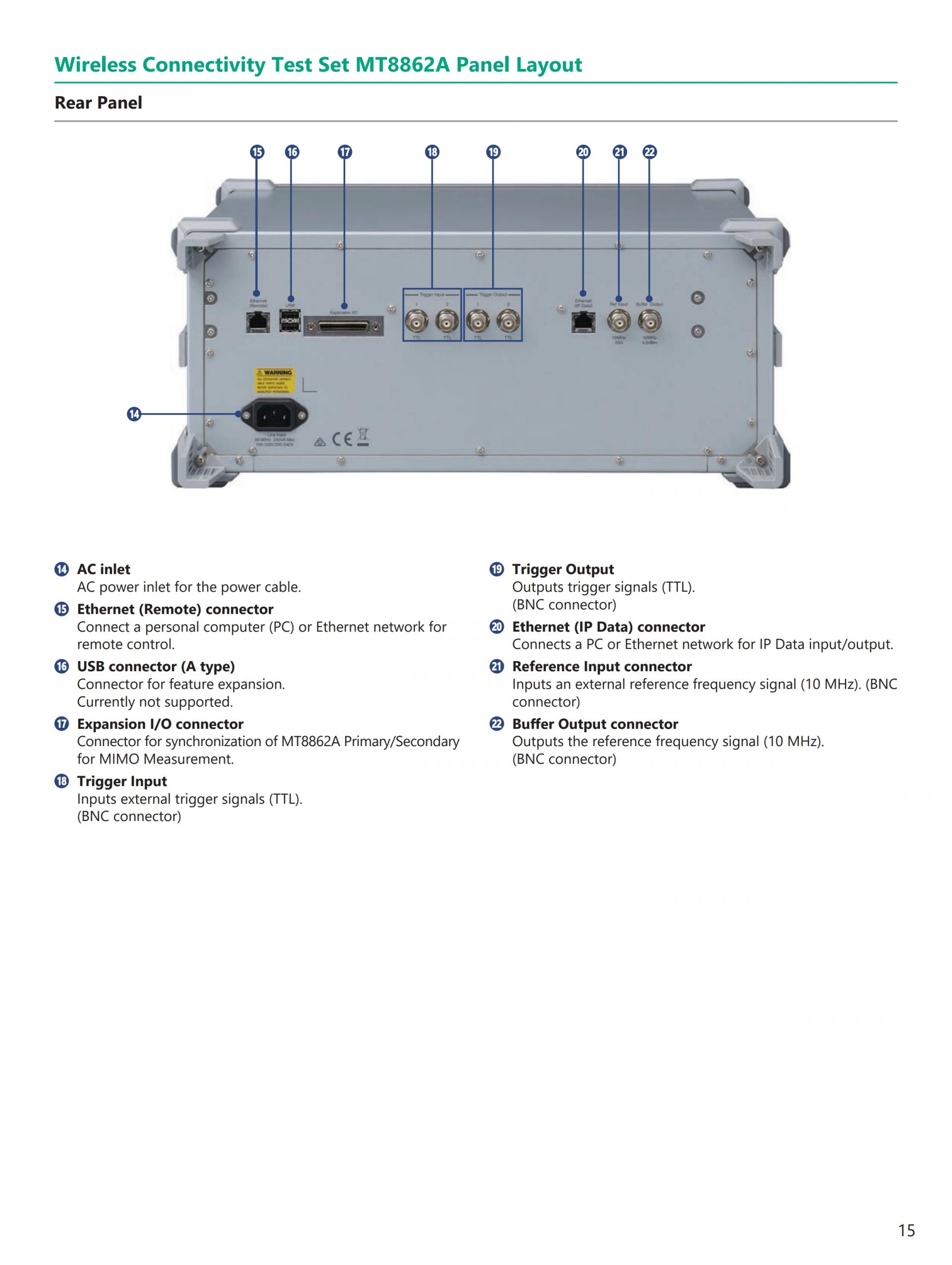

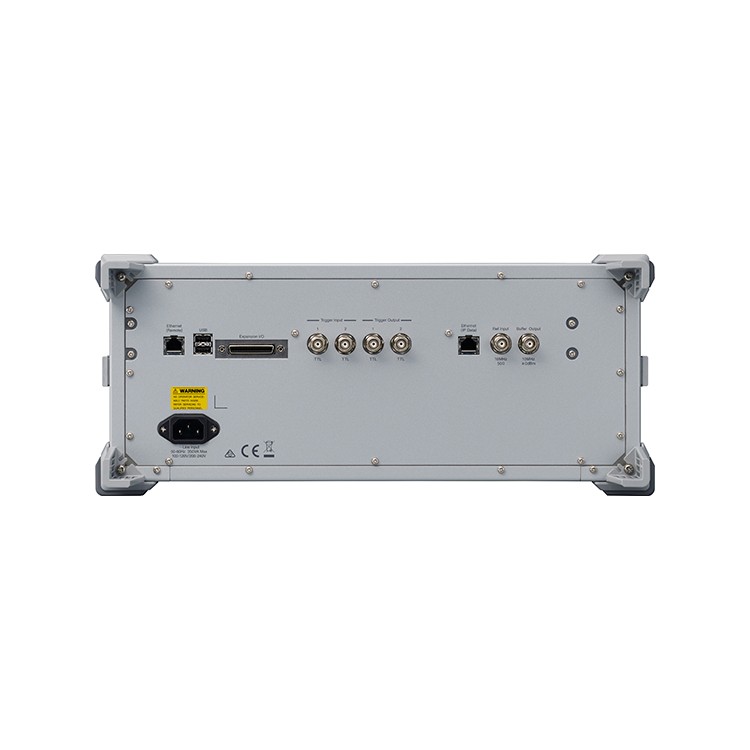

MT8862A의 후면 패널에 있는 이더넷 포트(Ethernet port)는 외부 서버와 IP 데이터를 교환하는 데 사용할 수 있습니다. DUT에 연결된 클라이언트 PC와 MT8862A에 연결된 외부 서버 간의 IP 연결은 ping 기능 등을 사용하여 확인할 수 있습니다.
WLAN 탑재기기의 RF 송수신 측정기
- 네트워크 모드 채용: 표준 WLAN 프로토콜 메시징(WLAN 시그널링)을 사용하여 WLAN 탑재기기와 연결 확립하여 측정 가능

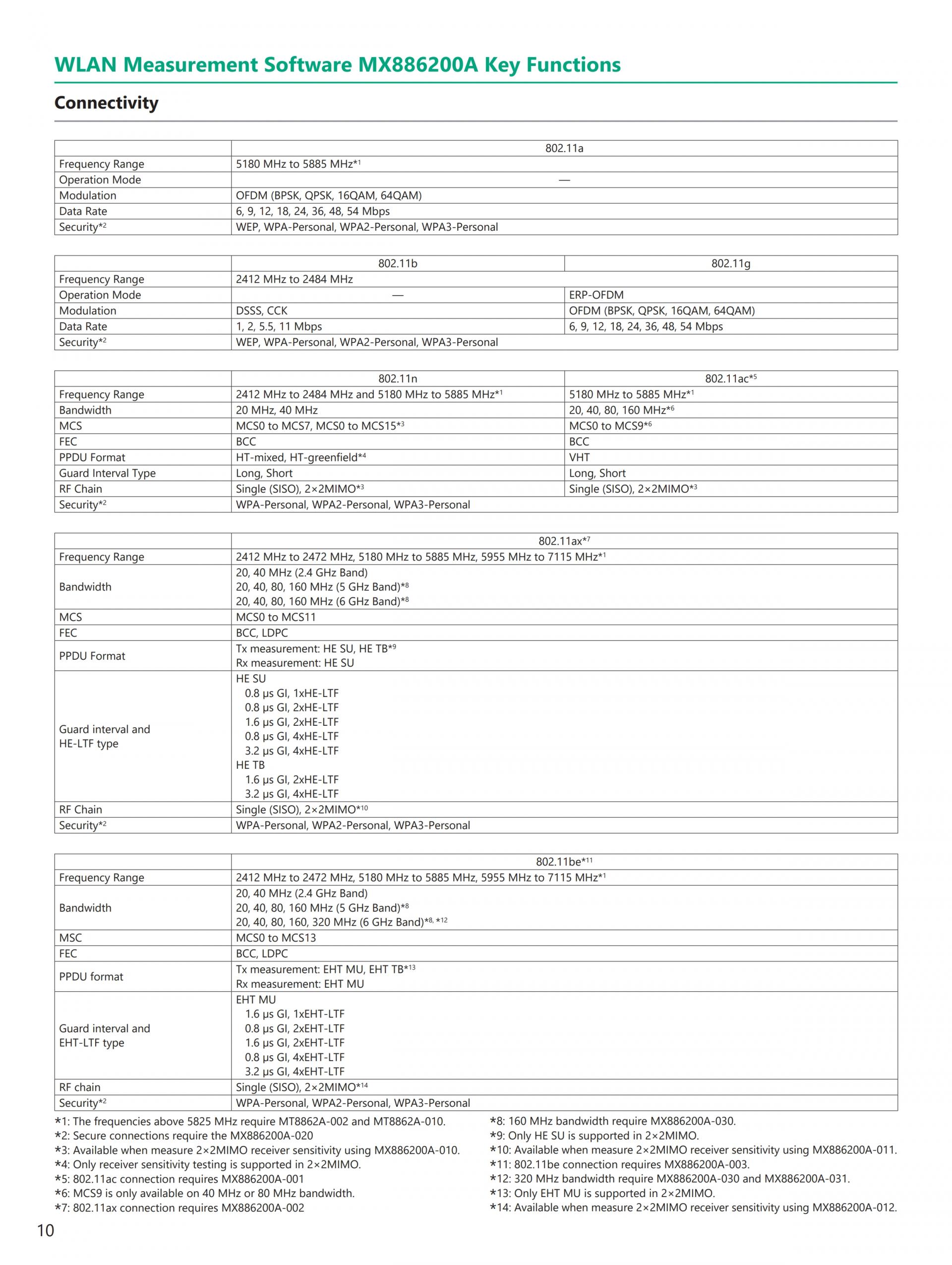

- IEEE802.11a/b/g/n/ac/ax/be (6 GHz 대역 지원 포함)
- 2x2 MIMO Rx 감도 및 Tx 파워 측정 기능
- 보안 WEP, WPA-Personal, WPA2-Personal 및 WPA3-Personal 암호화 연결을 지원합니다.
- TX 측정(송신전력, 변조 정밀도 등)용 ICMP echo request 송신기능
- RX 측정으로서 ACK 카운트에 의한 PER(패킷 에러율) 측정, 욕조곡선 생성
- Web 서버 탑재로 인하여 브라우저로 원격제어와 측정결과를 표시
- WLAN 프로토콜 메시지를 캡처하고 분석하여 연결 시 문제 해결
- IP 인터페이스 탑재로 외부 서버와의 IP 데이터 송수신 대응
