안리쓰 ・ ANRITSU

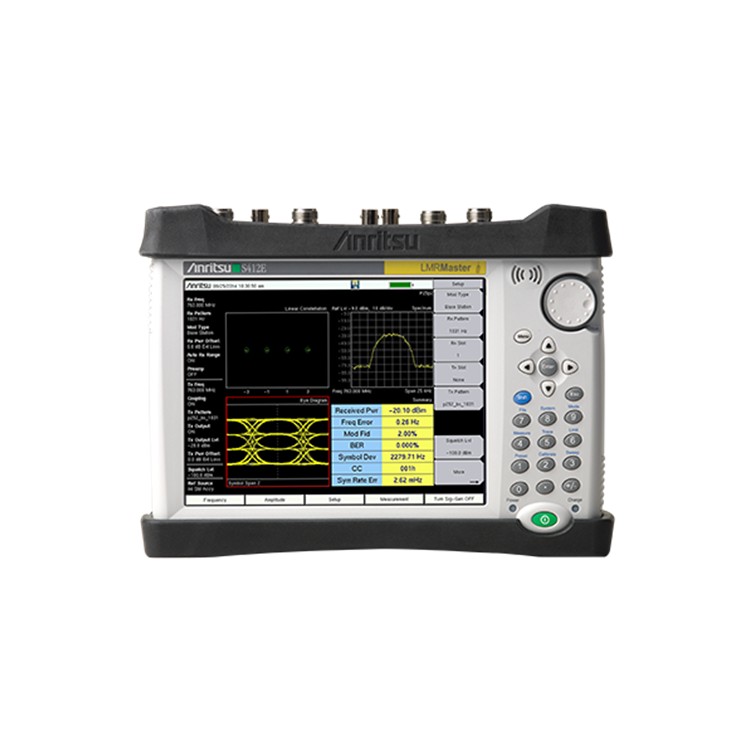

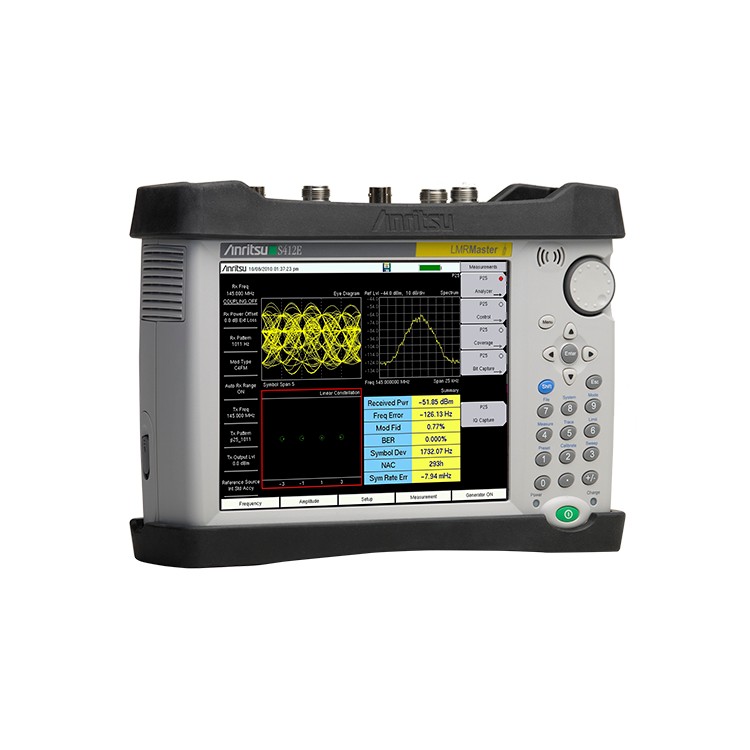

S412E
LMR마스터 변조분석기

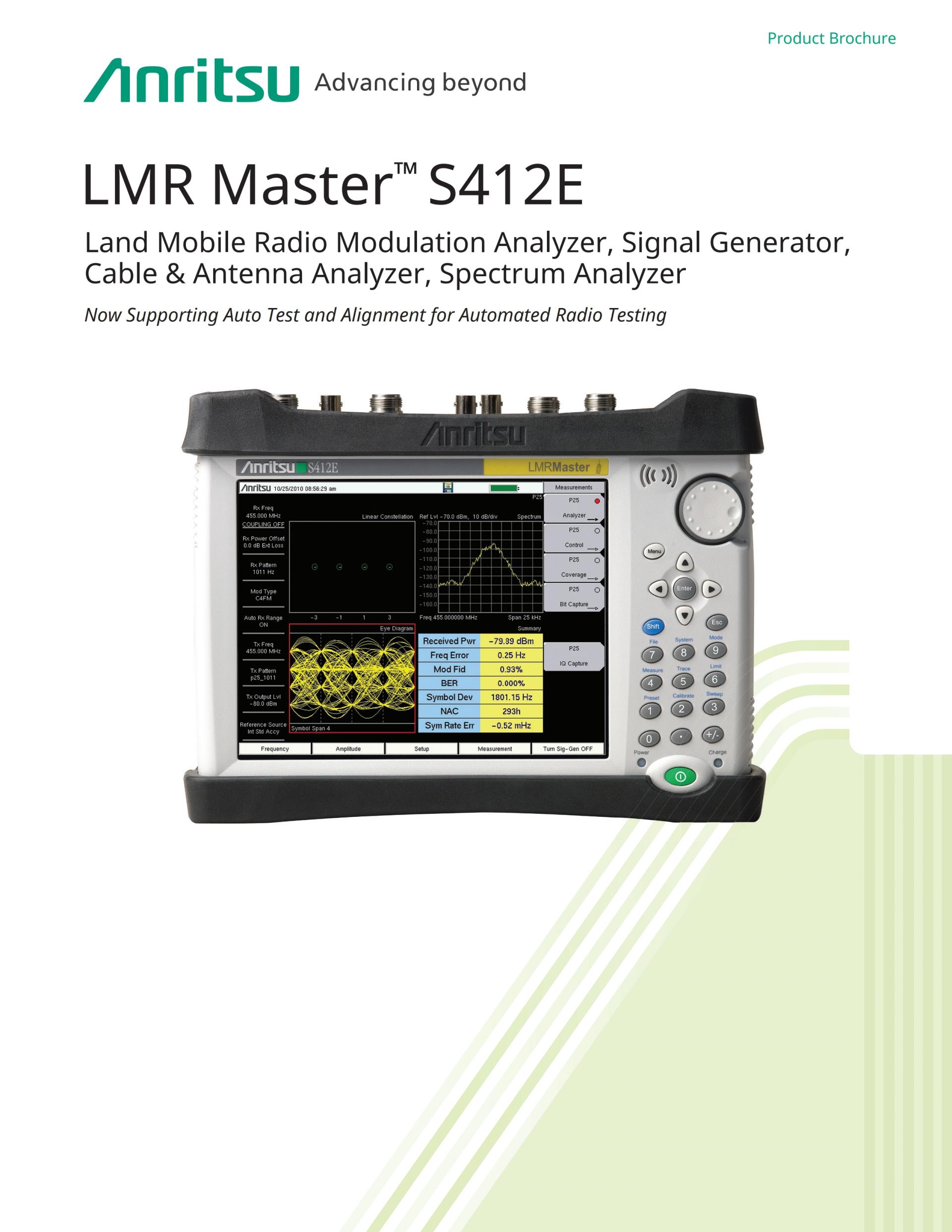

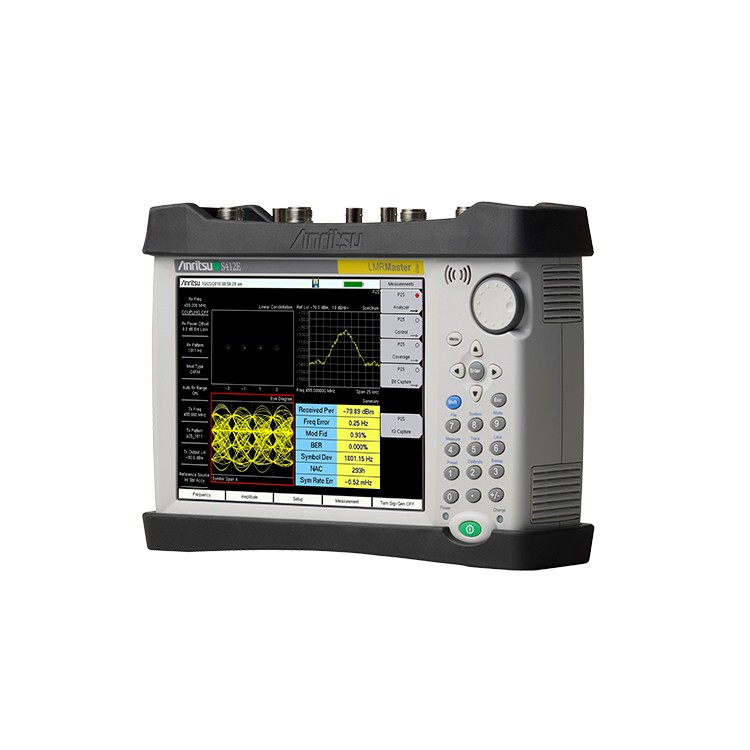

S412E LMR Master Land Mobile Radio Modulation Analyzer
S412E – 지상 무선 통신(Land Mobile Radio) 변조 분석기 및 신호 발생기, 벡터 네트워크 분석기, 스펙트럼 분석기

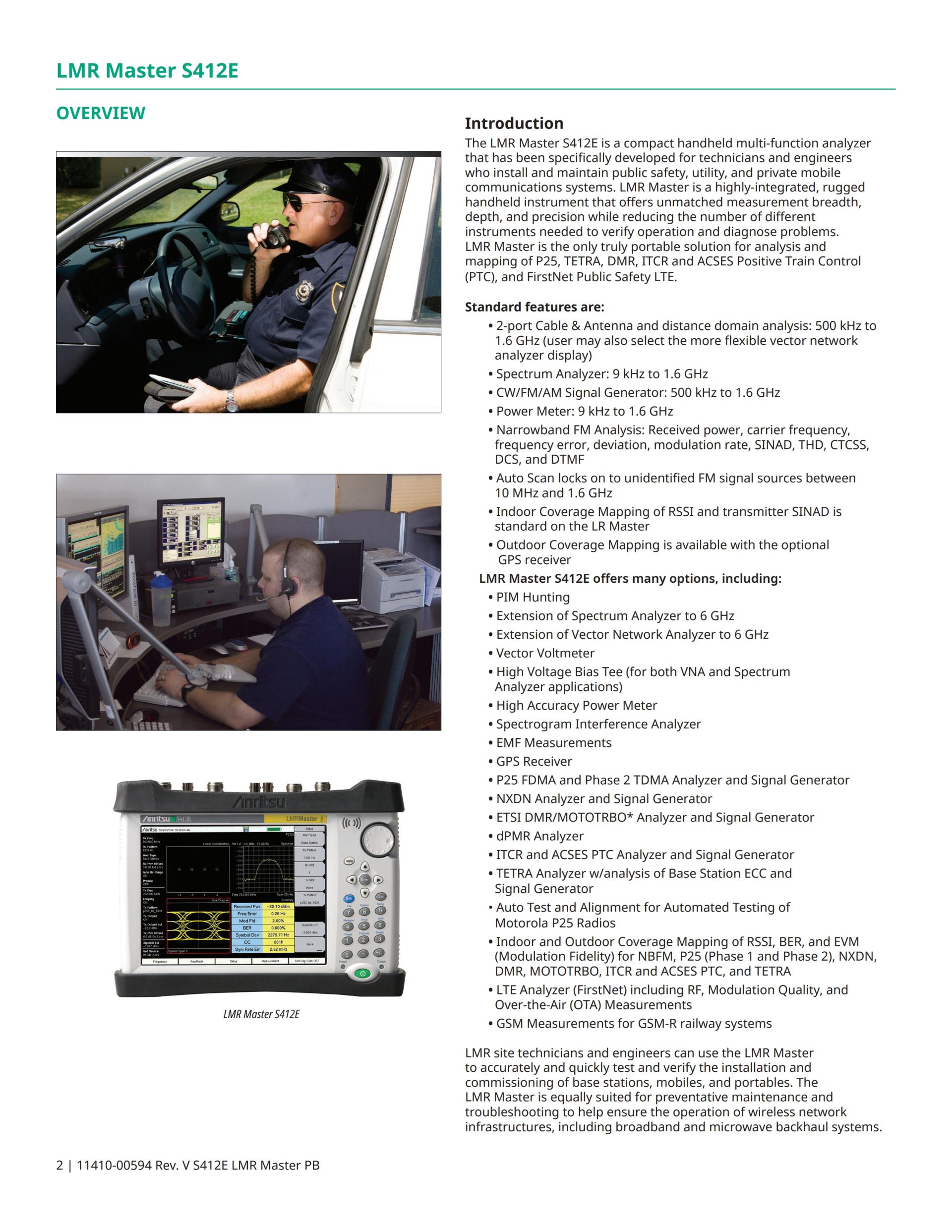

S412E는 공공 안전 시스템을 설치하고 유지보수하기 위한 Anritsu의 2세대 솔루션입니다. Anritsu의 9세대 핸드헬드 플랫폼에 설치되는 S412E는 고성능 수신기/스펙트럼 분석기와 세계 최첨단 핸드헬드 벡터 네트워크 분석기, +0dBm에서 –130dBm까지 전력을 자체 조정할 수 있는 CW / P25 (Phase 1& Phase 2) / NXDNTM /ESTI DM/ MotoTRBO™신호 발생기를 통합한 제품입니다.

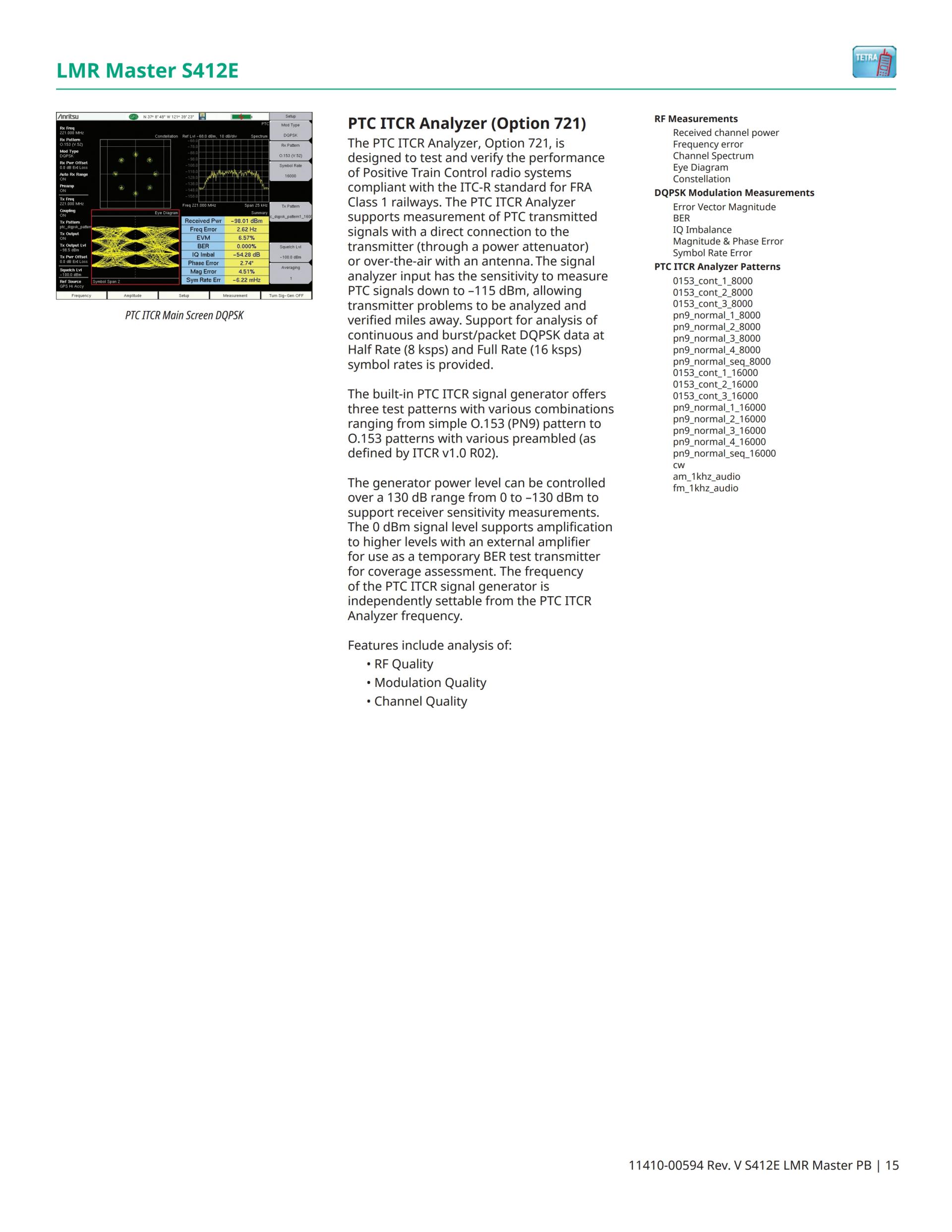

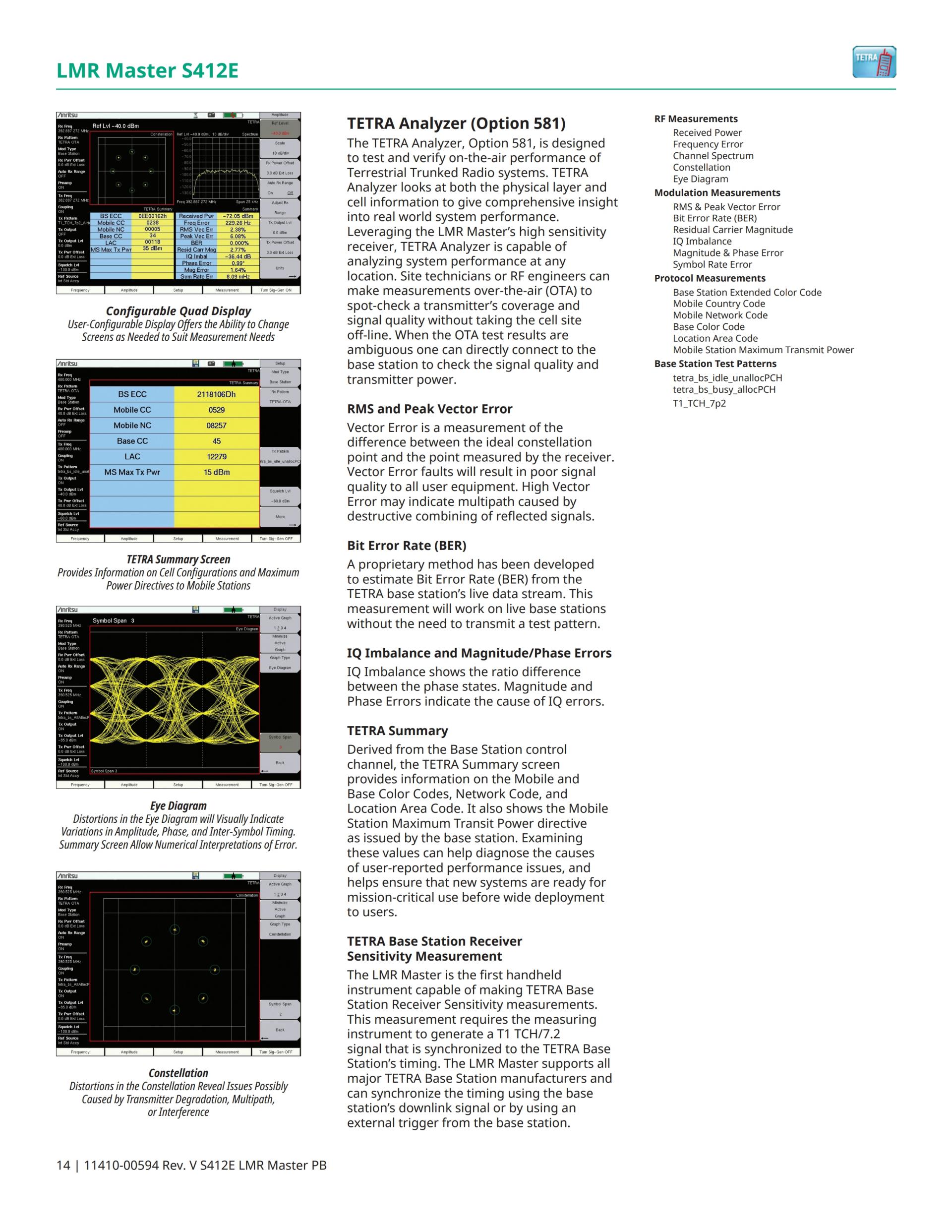

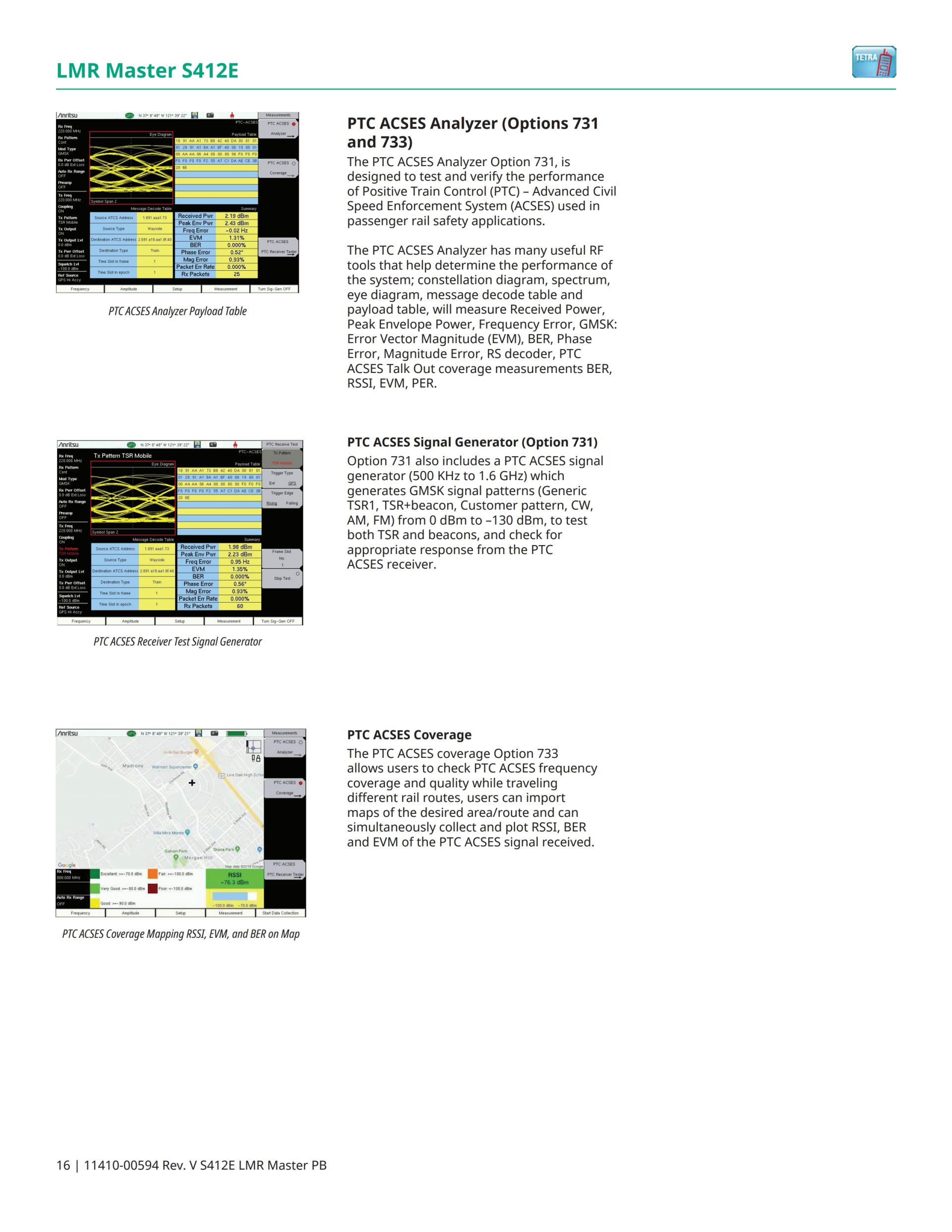

LMR Master S412E는 상업, 공공 안전, 해상 및 중요 인프라 라디오 시스템용으로 P25, P25 Phase 2 (TDMA), NXDN™, ETSI DMR, MotoTRBO™, ETSI TETRA, 및 LTE의 RF 성능의 현장 시험에 참여하는 LMR(Land Mobile Radio), PMR(Professional Mobile Radio) 전문가 및 엔지니어들에게 이상적인 기기입니다. 또한 LMR Master는 미국의 1급 철도 PTC(Positive Train Control) 시스템에 대한 지원을 제공합니다.

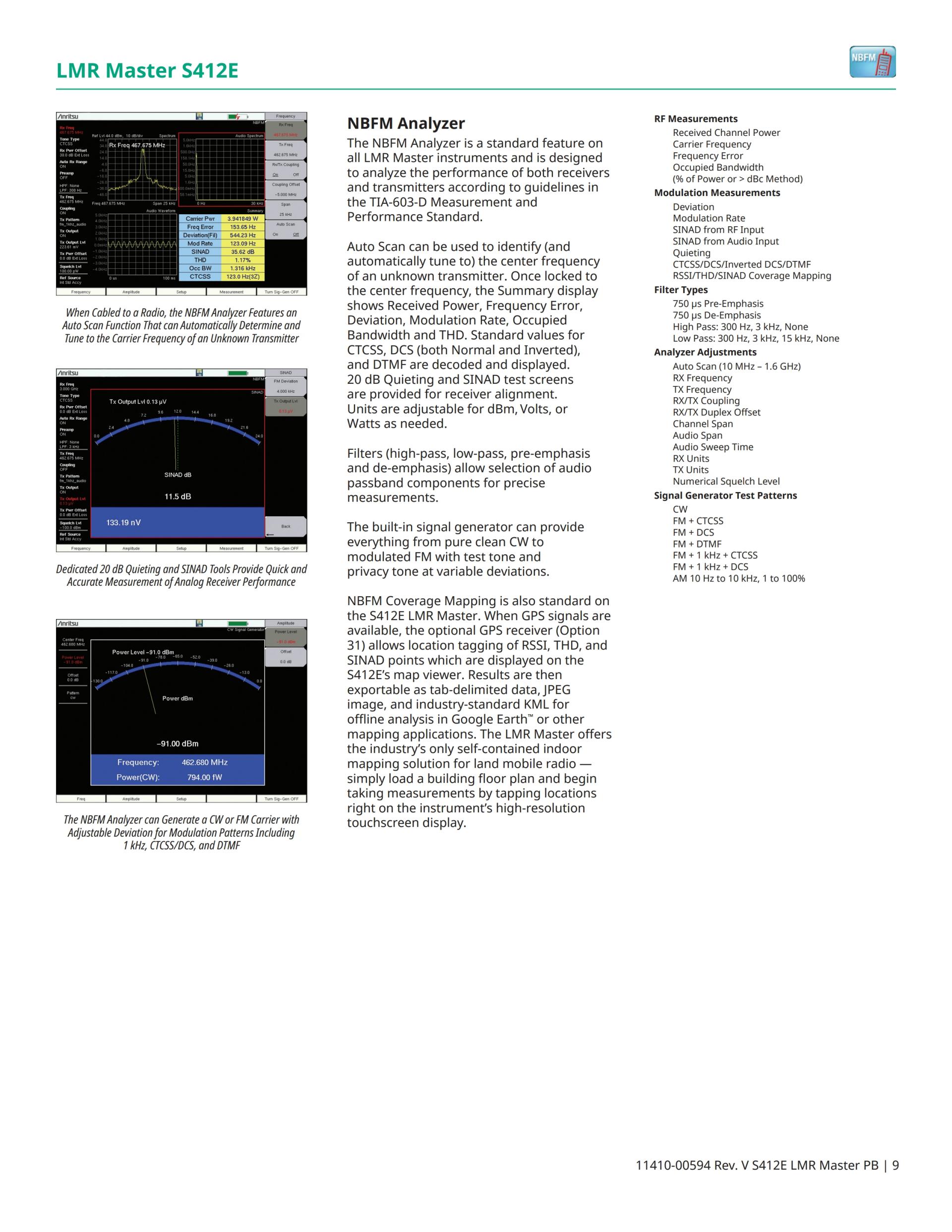

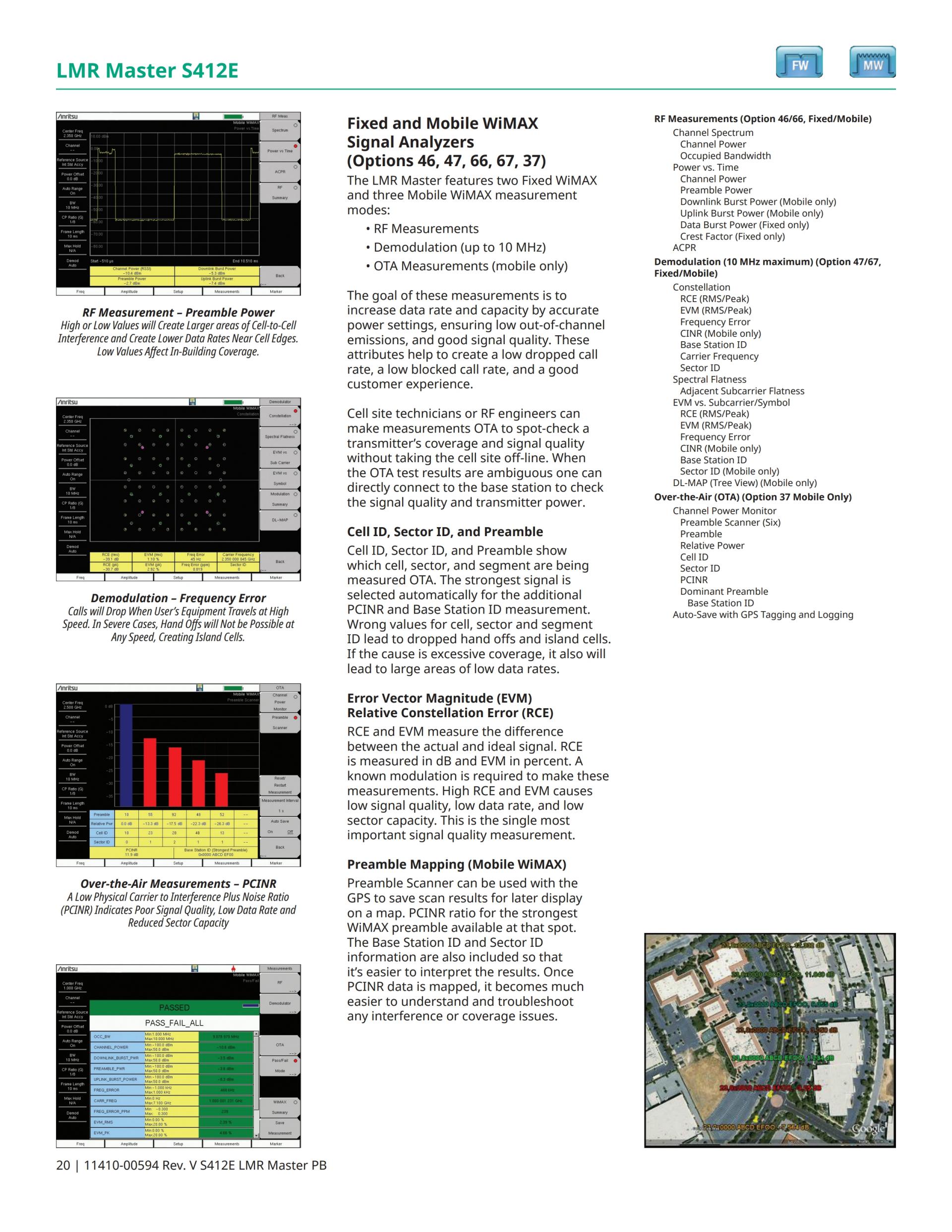

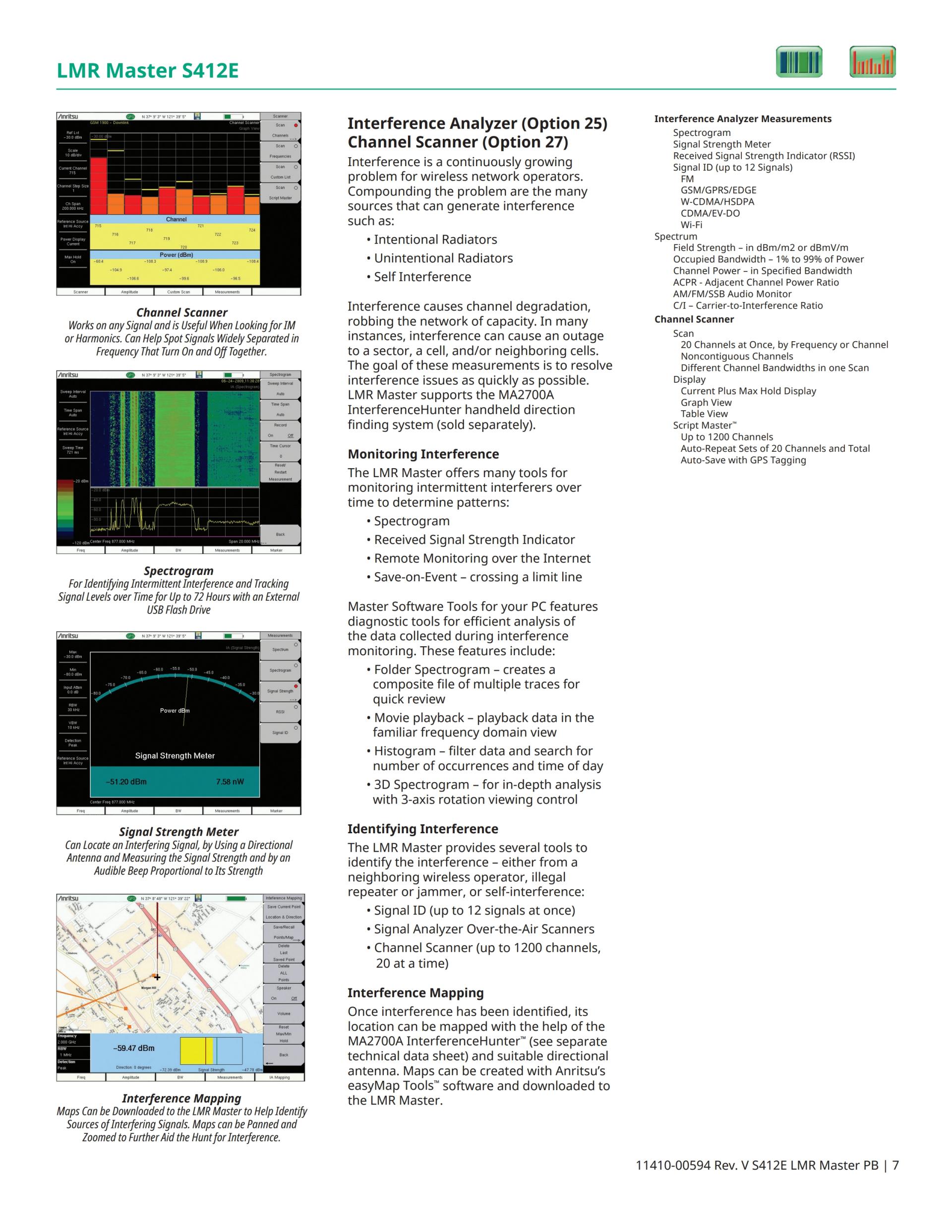

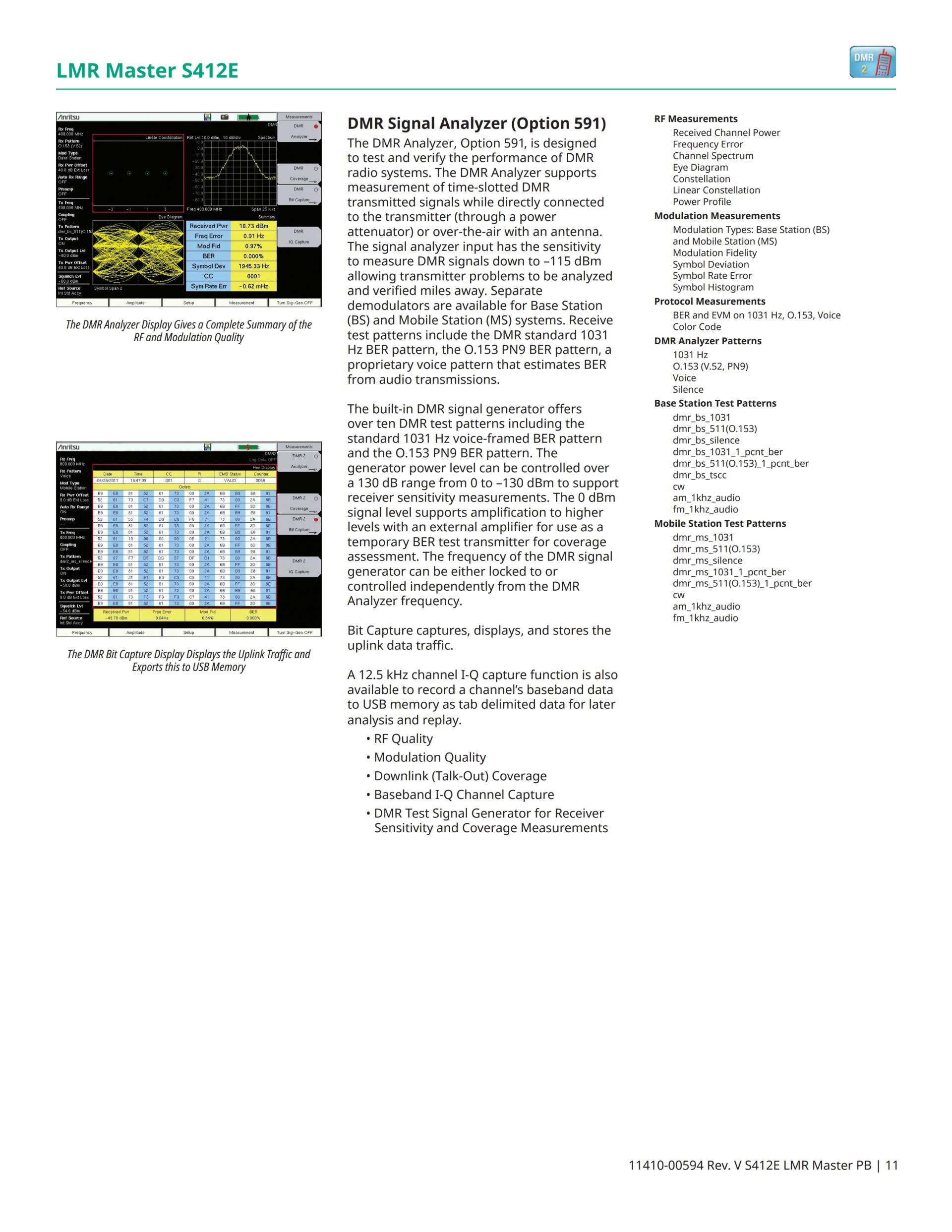

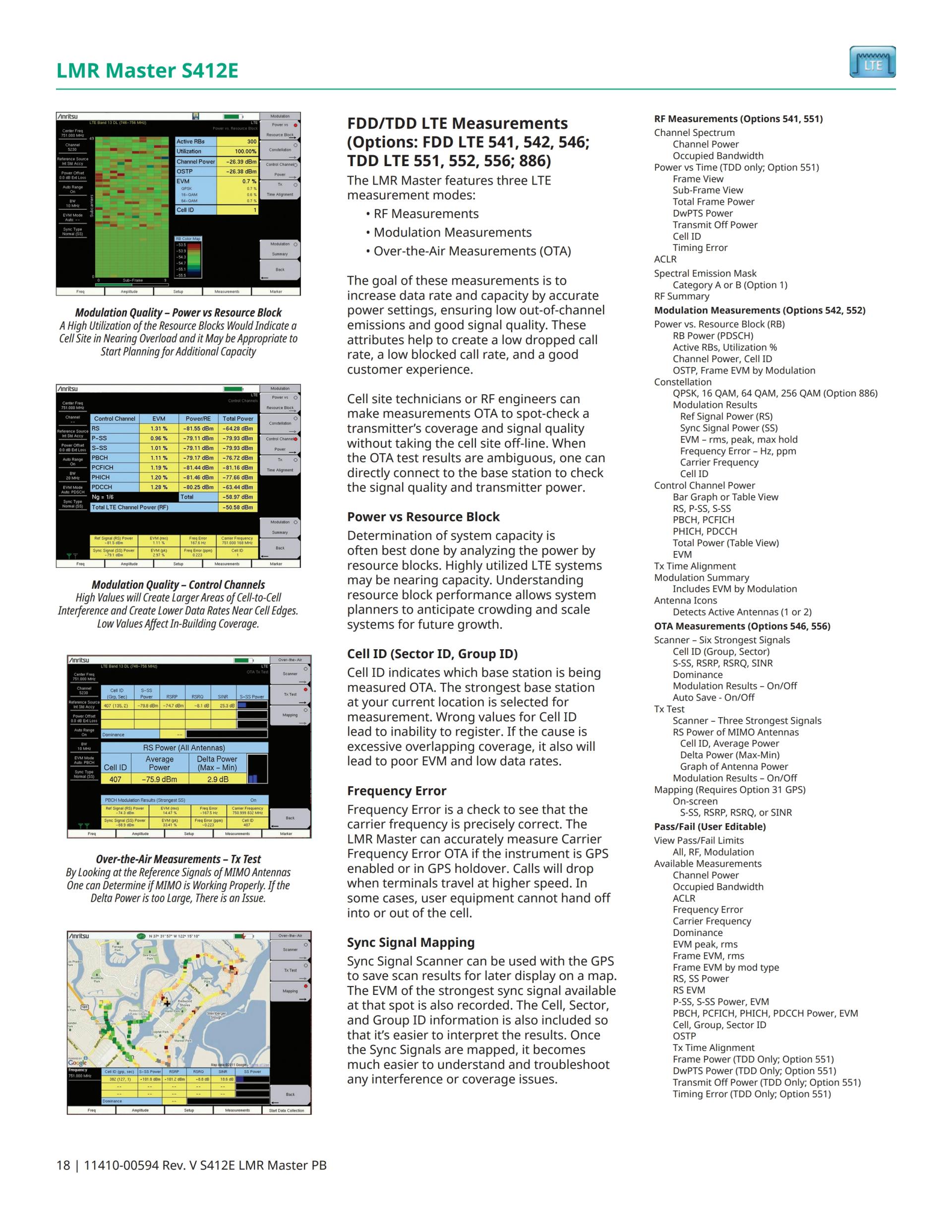

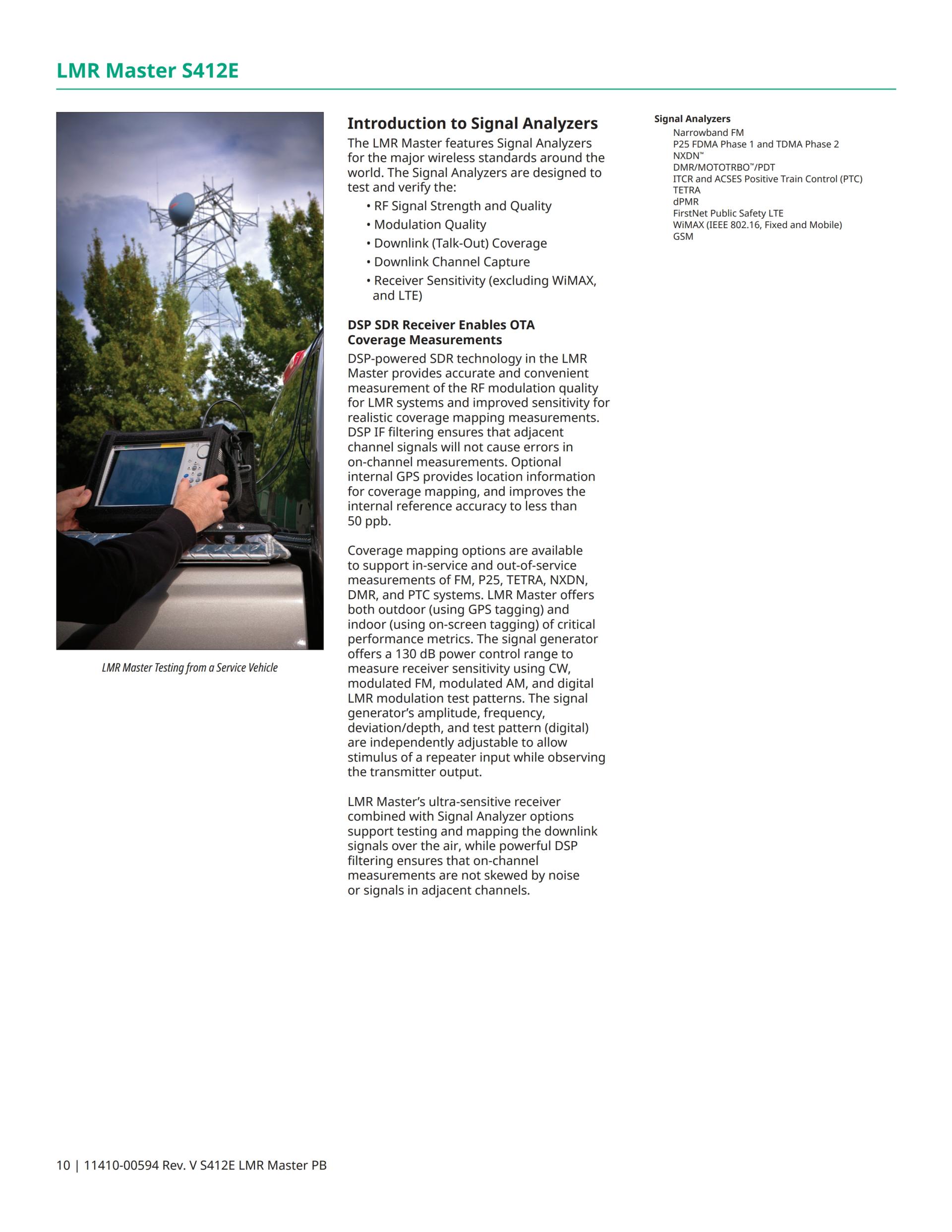

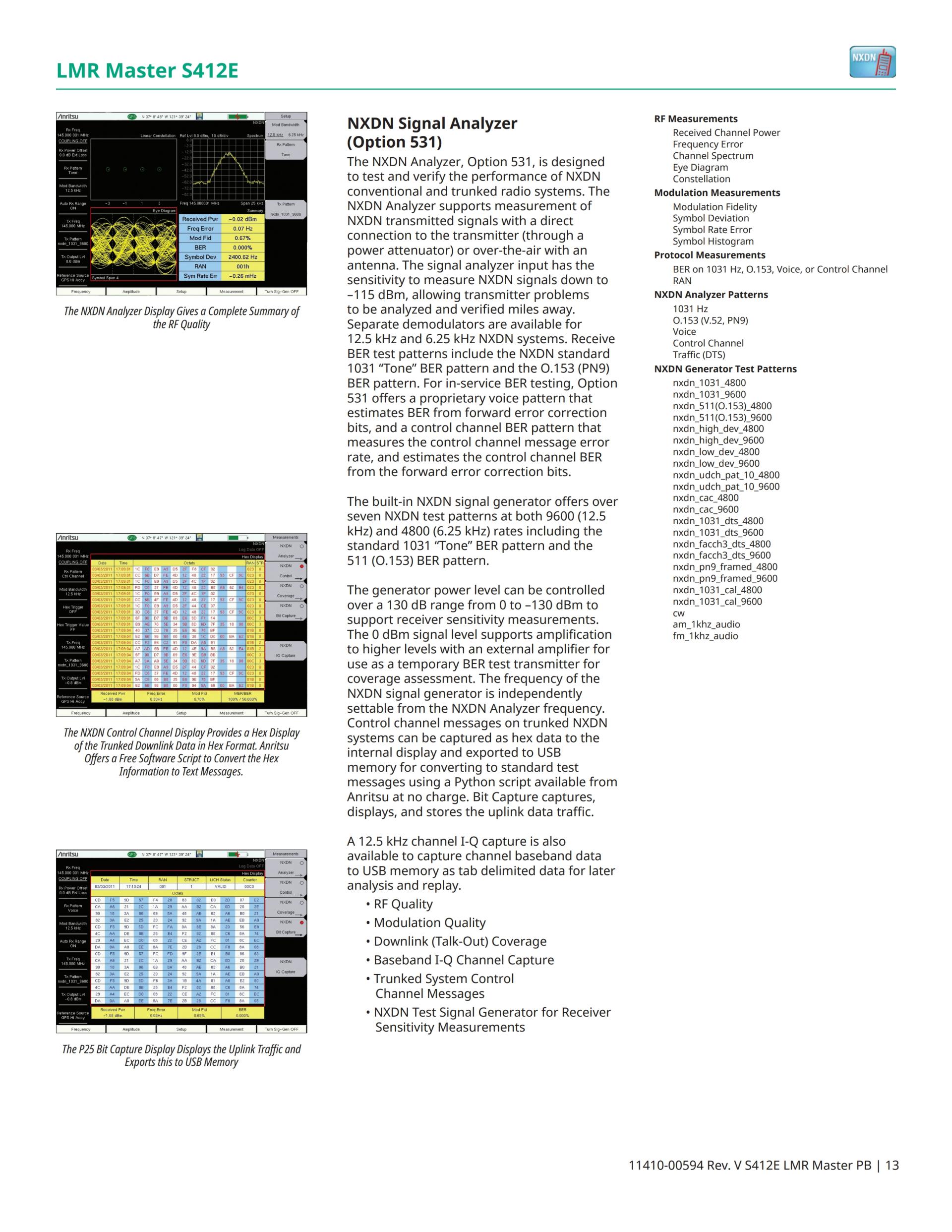

기본 모델 LMR Master는 VNA(Vector Network Analyzer) 및 스펙트럼 애널라이저(Spectrum Analyzer)가 장착되어 있으며 RSSI, 송신기 SINAD, 및 송신기 THD의 커버리지 매핑 등 협대역 FM 라디오 시스템의 분석 및 시험을 위해 지원합니다. P25 (TIA-102.CAAA-C), P25 Phase 2 (TIA-102.CCAA), NXDN™, ETSI DMR Tier 2, MotoTRBO™, ETSI TETRA, 및 PTC 등 디지털 LMR(Land Mobile Radio) 표준에 대한 옵션 지원도 이용 가능합니다. 옵션인 GPS 수신기를 통해 아날로그 및 디지털 LMR 시스템의 커버리지 매핑(실내에서는 터치스크린 태그되며 실외에서는 GPS 태그됨)을 지원할 수 있습니다. LMR Master는 광대역 공공 안전 시스템용으로 FDD & TDD LTE의 방송 중 분석과 지역 간 백홀(backhaul) 시스템용으로 WiMAX (Fixed IEEE 802.16d 및 Mobile IEEE 802.16e)의 분석에 대한 옵션도 제공합니다. LMR Master에는 스펙트럼 사진 레코더(Spectrogram Recorder), 간섭 분석기(Interference Analyzer), 프로그램 가능 채널 스캐너(Programmable Channel Scanner), 외장형 고정밀 RF 파워 미터(High-Accuracy RF Power Meter)(종단 센서 및 인라인 센서 등), 케이블 분석용 Distance Domain, 및 벡터 전압계(Vector Voltmeter)도 장착되어 있습니다. For railway operators that use GSM-R systems, the LMR Master can be configured with GSM/GPRS/EDGE measurements.

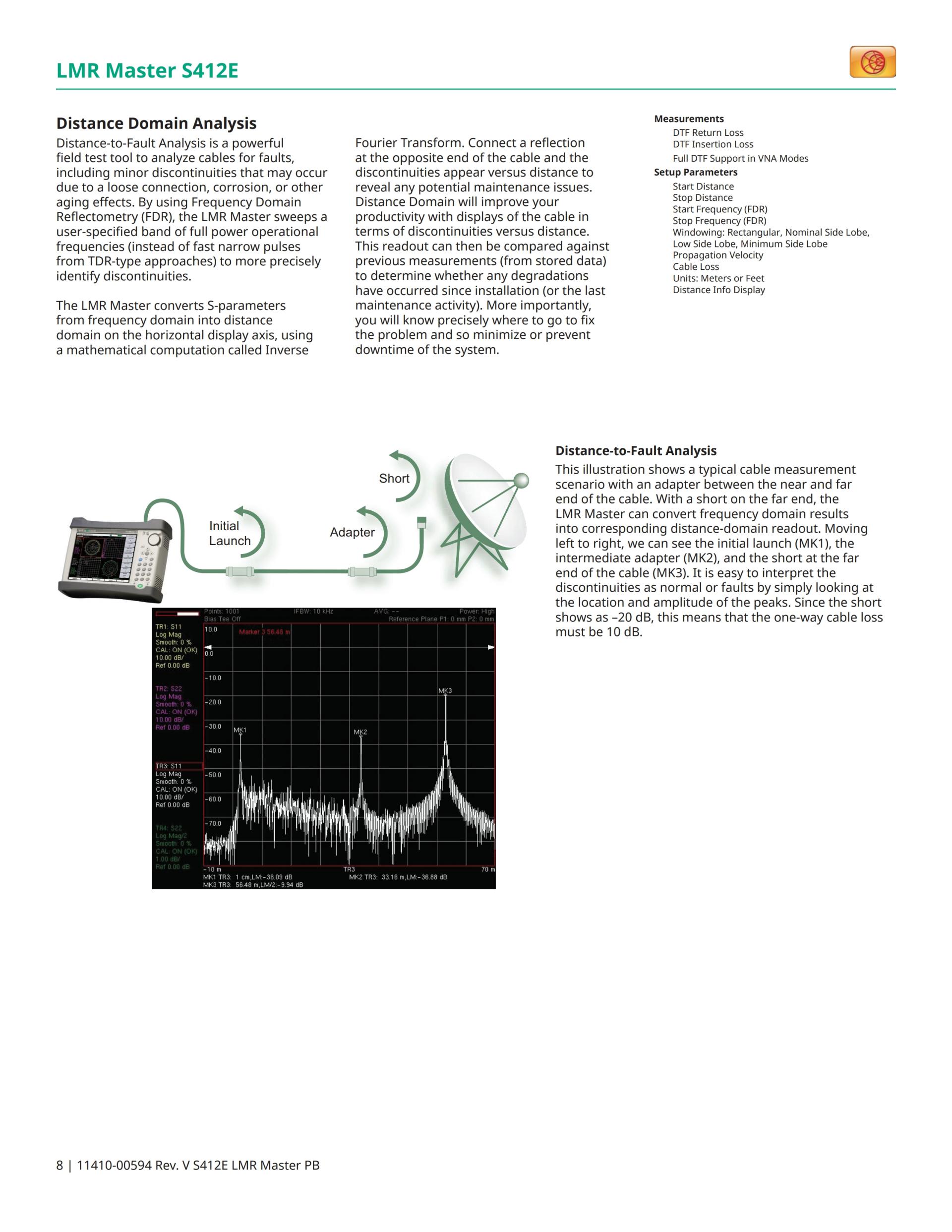

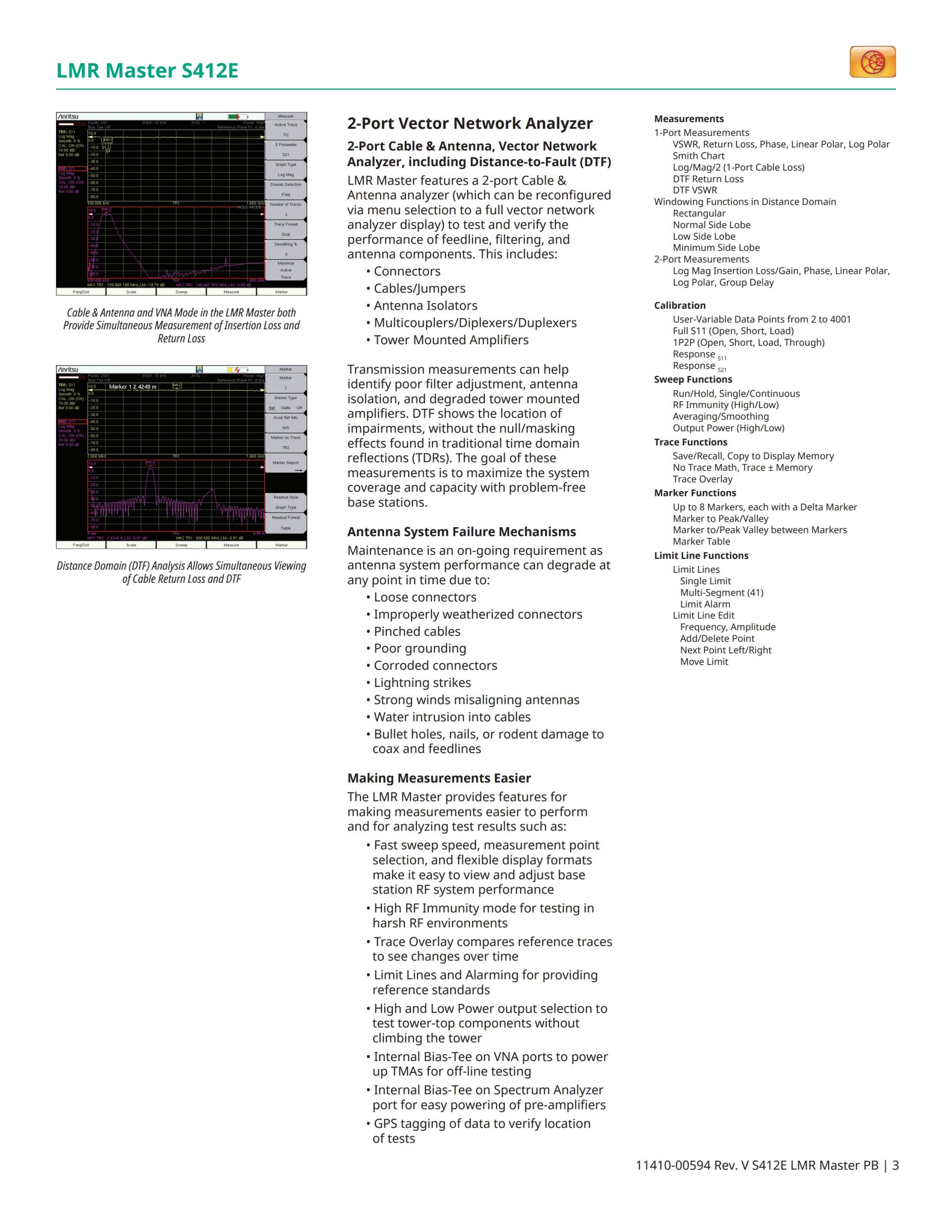

500 kHz에서1600 MHz의 고성능 벡터 네트워크 분석기는 케이블과 안테나 시스템을 스위핑하는데 사용할 수 있습니다. 타워 실장형 증폭기를 작동시키기 위하여 내부 바이어스 티를 옵션으로 제공합니다. FDR(Frequency Domain Reflectrometry) 기반 S-파라미터 및 VSWR 측정을 사용하여 안테나 시스템의 특성을 파악합니다. DTF(Distance Domain) 측정으로 연결 상태가 불량한 부분, 오염, 파손된 케이블 및 침투수 부분을 손쉽게 찾아낼 수 있습니다. 벡터 네트워크 분석기 및 스펙트럼 분석기 모두 옵션으로 6 GHz까지 확장, 지원할 수 있습니다. 특허인 RF 간섭 제어는 높은 수준의 RF 작업에서 정확하고도 재반복 가능한 측정을 할 수 있도록 해줍니다.
S412E의 벡터 네트워크 분석기는 > 100 dB의 뛰어난 성능의 동적 전송 범위를 제공하므로 필터, 듀플렉서, 트랜스미터 결합기, 수신기 멀티 커플러 및 타워 실장형 증폭기를 비롯한 중요한 RF 디바이스의 RF 성능을 검토하고 조정하는데 사용됩니다. S412E의 신속한 850 μs/포인트 스윕 속도로 벡터 네트워크 분석기 측정(주파수 또는 타임 도메인에서) 내용을 신속하게 디스플레이 및 업데이트하고, VNA 디스플레이는 2에서4001 데이터 포인트까지 변경이 가능하므로 사용자의 설정 유연성을 최대화시켰습니다. 더 간결한 인터페이스를 선호하는 사용자들을 위해, LMR Master의 VNA 디스플레이는 사이트 마스터를 모방하도록 세팅될 수 있습니다.
LMR Master는 고성능 벡터 네트워크 분석기와 풀옵션의 스펙트럼 분석기를 결합한 것입니다. +16 dBm을 초과하는 제 3의 인터셉트와 함께 결합된 -152dBm (RBW=10Hz, Atten=0 Db, f<2.4GHz) 의 뛰어난 DANL은 강한 근접 트랜스미터의 존재속에서도 LMR 시스템을 방해할 수 있는 저단계 신호의 확인과 그 위치에 대해서 장비를 이상적으로 만들어 줍니다. 스펙트럼 분석기의 범위는 옵션 6번으로 6 GHz까지 확장될 수 있습니다. LMR Master S412E는 NBFM, P25, NXDN™, and DMR emission masks 의 정밀한 측정을 가능하게 하는 낮은 Phase noise(< -110 dBc/Hz typical @ 10 kHz offset)와 함께 출시됩니다.

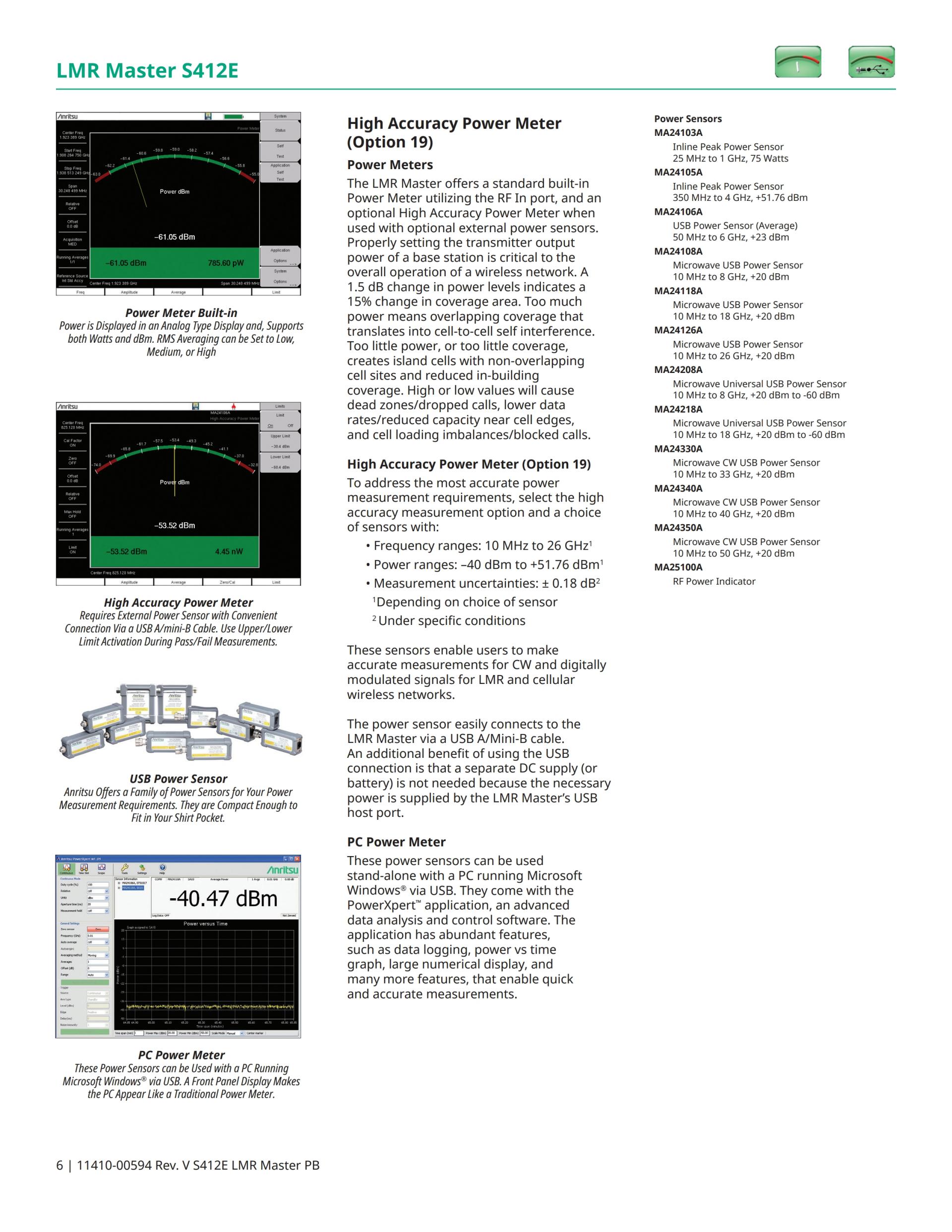

높은 정확도의 파워 미터기는 외부 센서를 이용하여 50 MHz에서6 GHz의 진정한 RMS 측정을 제공합니다. 이 기기는CW 및 변조된 신호 모두를 정확하게 측정하는데 이상적인 솔루션입니다. 내부의 파워 미터기로 채널화된 파워 측정을 실시할 수 있고, 채널 스캐너 옵션은 사용자들이 최고 20 채널까지 간편하게 스캔하도록 해줍니다.

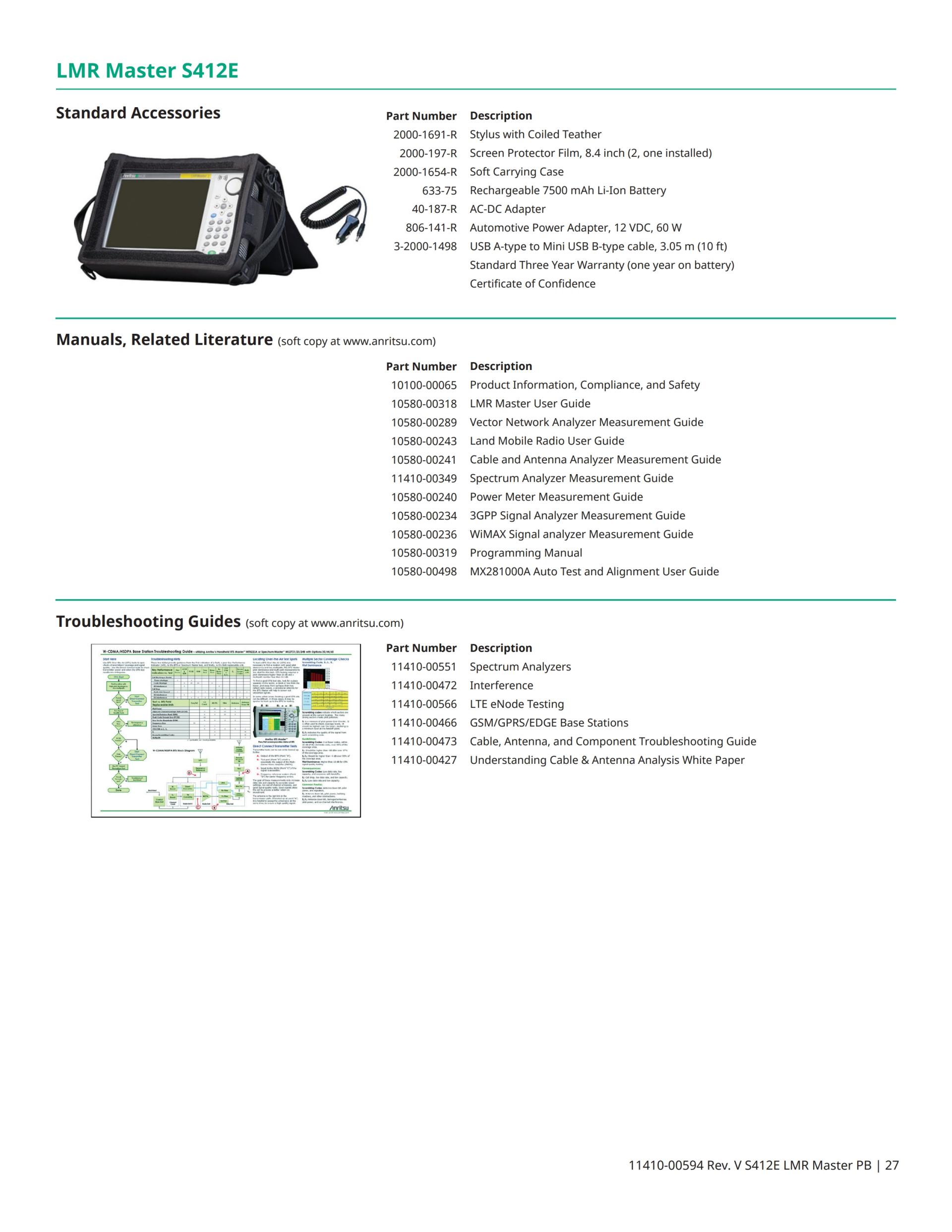

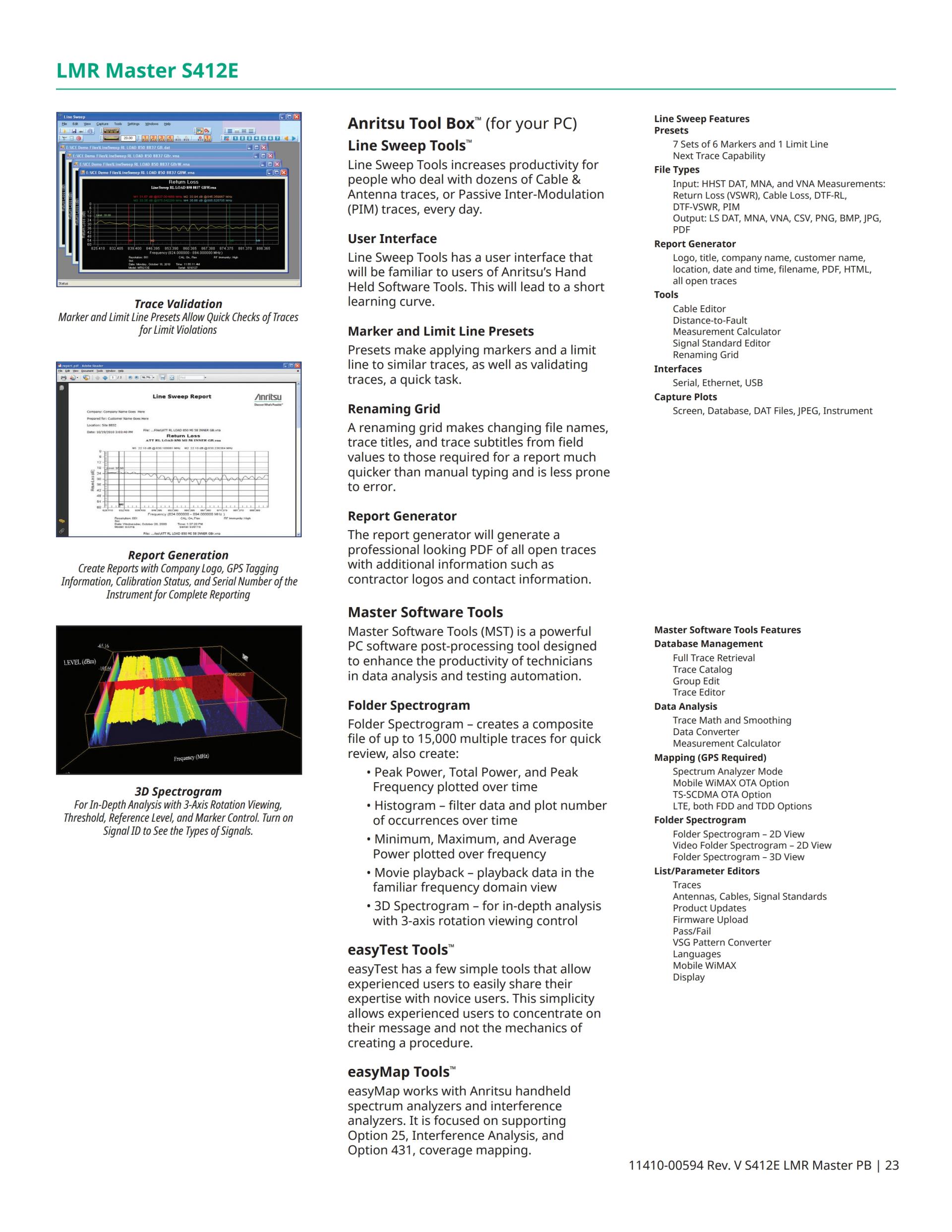

S412E LMR 마스터는 데이터 분석 소프트웨어, 소프트 운반 케이스, 재충전 가능한 현장 교환형 배터리, AC/DC 파워 서플라이, 12V 차량용 시거라이터 어댑터 및 종합 사용자 가이드를 포함하고 있다.
PIM Hunting mode is optimized for finding external IM products in conjunction with the MW82119B PIM Master.
