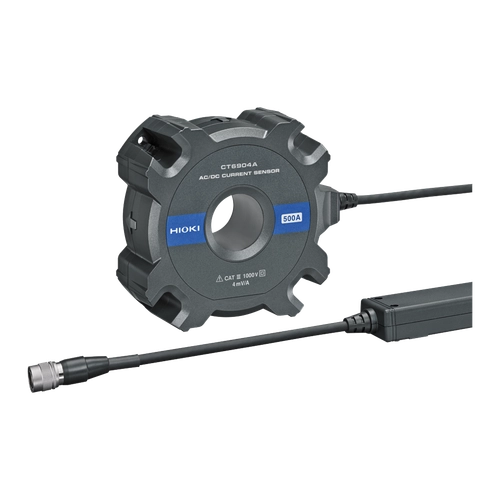

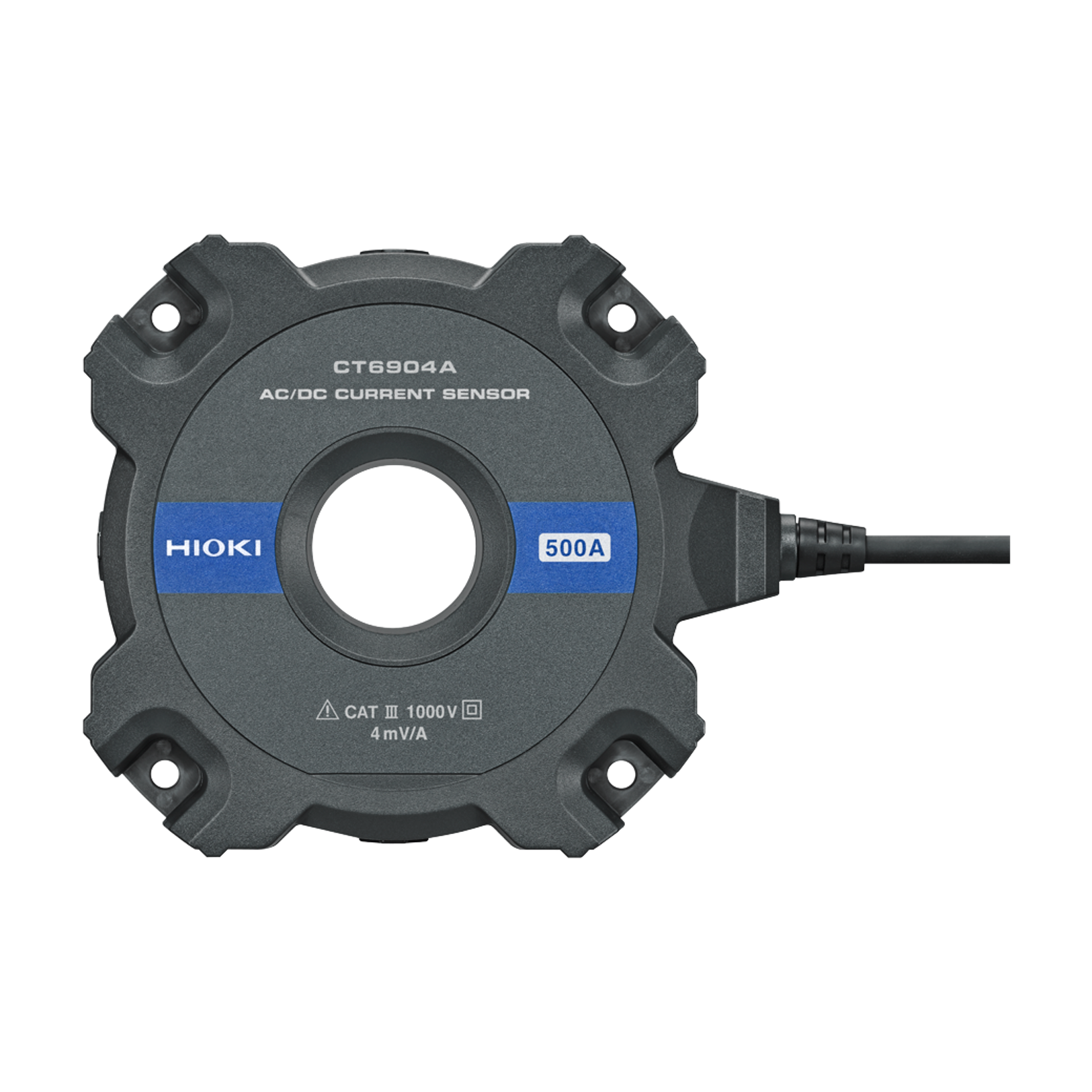

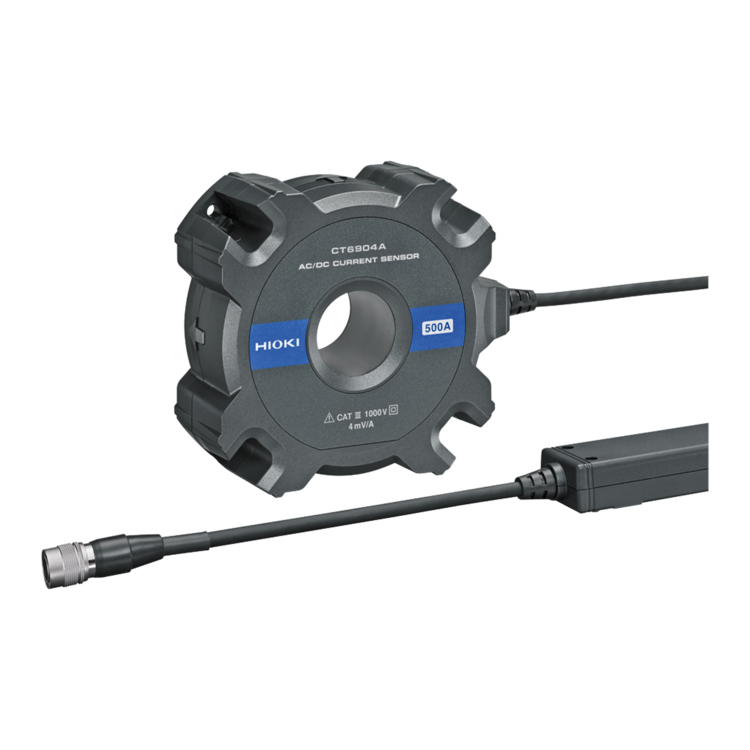

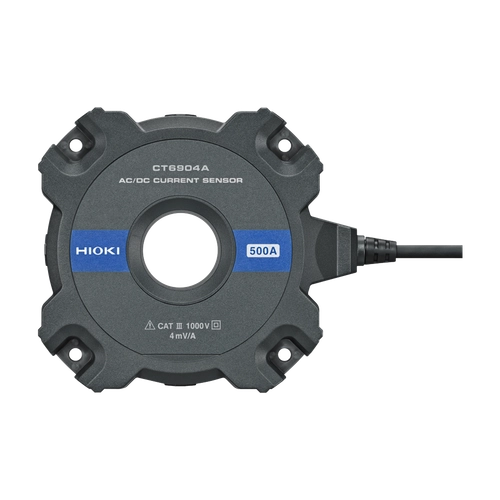

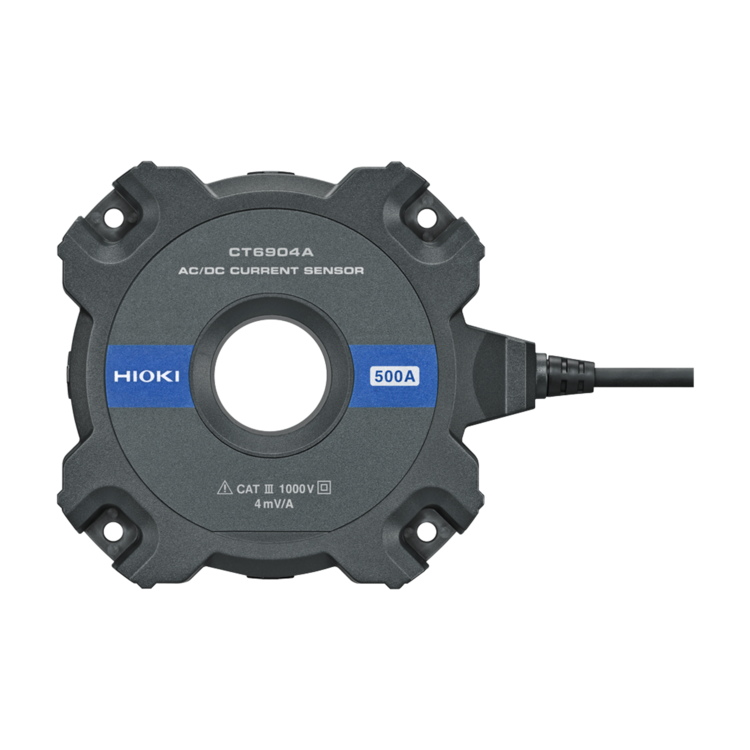

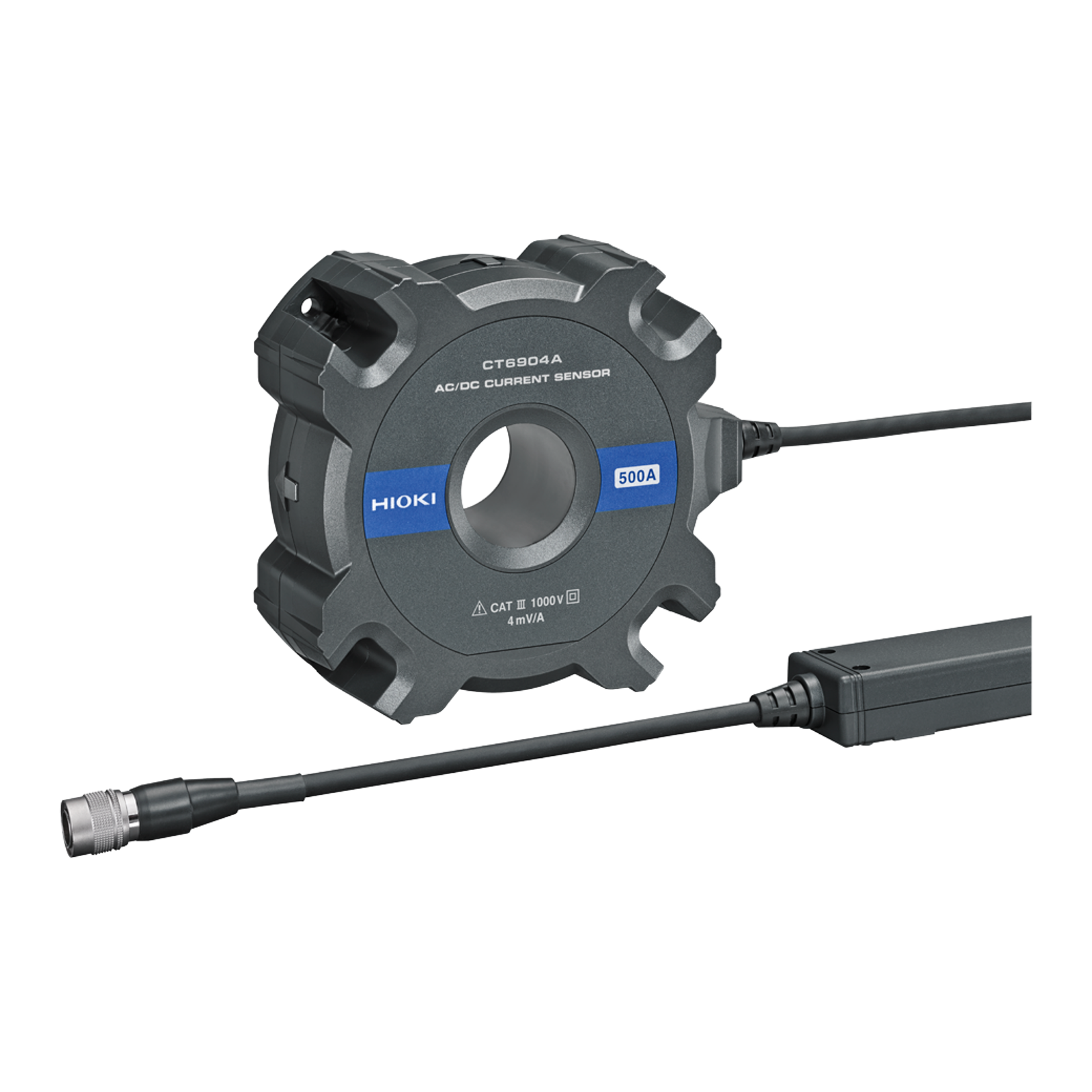

HIOKI CT6904A-1 AC/DC 커런트 센서
HIOKI CT6904A-1 AC/DC 커런트 센서
HIOKI CT6904A-1 AC/DC CURRENT SENSOR
- 고정확도(진폭) : [DC]±0.032%, [50Hz/60Hz]±0.027 %
고정확도(위상) : [50Hz/60Hz] ±0.08° - 500A 정격의 대전류 측정 실현
- DC~4MHz (CT6904A)의 넓은 주파수 대역
- ±5ppm의 뛰어난 직선성
- CMRR (동상신호 제거비) 120dB (100kHz)
- PW8001과의 조합 전력 정확도 ±0.057% (U7005 사용시)
CAT III 1000 V
※ 측정기 본체는 1MΩ 이상의 고입력 임피던스 기기를 사용하십시오.
원산지 JAPAN
제조사 HIOKI
브랜드 HIOKI
무게 1kg
택배 · 기본 무료
HIOKI CT6904A-1 제품 정보
HIOKI CT6904A-1은 정격 AC/DC 500 A의 관통형 고정밀 커런트 센서로, 출력 케이블 길이 10 m 사양입니다. 직류에서 저주파역은 플럭스게이트, 고주파역은 CT 코일로 검출하는 방식으로 진폭 DC ~ 2 MHz의 넓은 대역과 ±5 ppm의 직선성을 확보했습니다. φ32 mm 이하의 케이블·버스바를 관통시켜 측정하며, 파워 아날라이저와 조합해 인버터 효율 측정, 고주파 리액터 손실 측정, xEV 인버터 모터 분석, 션트 저항 교정, 배터리 시스템의 미소 중첩 전류 측정에 사용합니다.
핵심 특징
- 정격 AC/DC 500 A, 측정 가능 도체경 φ32 mm 이하의 관통형
- 주파수 대역 진폭 DC ~ 2 MHz, 위상 DC ~ 1 MHz
- 기본 정확도(45 Hz ≤ f ≤ 65 Hz) 진폭 ±0.02% rdg. ±0.007% f.s., 위상 ±0.08°
- 직선성 ±5 ppm, 오프셋 ±10 ppm(대표값), CMRR 100 kHz에서 120 dB 이상
- 알루미늄 절삭 솔리드 실드 내장으로 높은 노이즈 내성
- 센서 정보 메모리 탑재: PW8001에 연결하면 위상 보정 데이터·정격 전류·형명·제조 번호를 자동 인식
선택 가이드
- 케이블 길이를 확인하세요. CT6904A-1은 케이블 길이 10 m이며, 3 m 케이블 사양은 별도 품번 CT6904A(진폭 대역 DC ~ 4 MHz, 질량 1.05 kg)입니다. 정격 800 A가 필요하면 CT6904A-2(3 m)·CT6904A-3(10 m)을 검토하세요
- 센서 단독으로는 동작하지 않습니다. 파워 아날라이저 PW8001·PW6001·PW3390에서 전원을 공급받거나 센서 유닛 CT9555·CT9556·CT9557(별매)을 경유해 사용하며, 센서 유닛 경유 시 출력은 AC+DC 전압입니다
- PL23(10pin) 단자 기기에 연결할 때는 변환 케이블 CT9901(별매)을 사용합니다. 연장 케이블 CT9902(5 m, 별매)는 2개까지 연결할 수 있습니다
- 옵션은 CT6904A, CT6875A, CT6876A, CT6877A 공통 옵션이며, 고정 키트는 특주품입니다
주요 사양
| 모델 | CT6904A-1 (ME15W 단자, 케이블 길이 10 m) |
|---|---|
| 형식 | 관통형 AC/DC 커런트 센서 (플럭스게이트 검출형) |
| 정격 전류 | AC/DC 500 A |
| 측정 범위 | ±550 A |
| 최대 입력 전류 | ±1000 A peak (디레이팅 범위 이내, 설계값, 40℃ 이하 그리고 20 ms 이내) |
| 출력 전압율 | 4 mV/A (정격 출력 전압 ±2 V) |
| 주파수 대역 | 진폭: DC ~ 2 MHz, 위상: DC ~ 1 MHz |
| 기본 정확도 | DC: ±0.025% rdg. ±0.007% f.s. (위상 규정 없음) / 45 Hz ≤ f ≤ 65 Hz: ±0.02% rdg. ±0.007% f.s., ±0.08° |
| 직선성 | ±5 ppm Typical (23℃) |
| 오프셋 | ±10 ppm Typical (23℃, 무입력) |
| 출력 저항 | 50 Ω (40 ~ 60 Ω) |
| 출력 노이즈 | 300 µVrms 이하 (측정 대역 DC ~ 1 MHz) |
| 온도 영향 | -10 ~ 18℃ 및 28 ~ 50℃에서 진폭 감도 ±20 ppm of reading/℃, 오프셋 전압 ±1 ppm of f.s./℃, 위상 ±0.01°/℃ |
| CMRR (동상 신호 제거비) | 50/60 Hz: 140 dB 이상 / 100 kHz: 120 dB 이상 |
| 도체 위치 영향 (외경 10 mm 전선) | 50/60 Hz: ±0.01% / 100 kHz: ±0.2% of reading |
| 외부 자계 영향 | 50 mA 이하 (400 A/m 자계, DC 및 60 Hz, 입력 환산) |
| 자화 영향 | 5 mA 이하 (500 A DC 입력 후, 입력 환산) |
| 대지간 최대 정격 전압 | 1000 V CAT III |
| 측정 가능 도체경 | φ32 mm 이하 |
| 전원 | 파워 아날라이저 PW8001, PW6001, PW3390 또는 센서 유닛 CT9555, CT9556, CT9557 경유로 공급 (전원 전압 ±11.5 ~ ±12.5 V) |
| 사용 온습도 범위 | -10 ~ 50℃, 80% RH 이하 (결로 없을 것) |
| 보관 온도 범위 | -20 ~ 60℃ |
| 사용 환경 | 실내, 오염도 2, 고도 2000 m 이하, IP20 |
| 외형 치수 | 139 W × 120 H × 52 D mm |
| 설치 구멍 | φ5.2 mm (M5 나사, 권장 체결 토크 1.5 ~ 2.0 N·m) |
| 출력 케이블 길이 | 10 m |
| 질량 | 1.35 kg |
CT6904A-1 주파수별 측정 정확도
| 주파수 | 진폭 (±% rdg.) | 진폭 (±% f.s.) | 위상 (±°) |
|---|---|---|---|
| DC | 0.025 | 0.007 | — |
| DC < f < 16 Hz | 0.2 | 0.02 | 0.1 |
| 16 Hz ≤ f < 45 Hz | 0.1 | 0.02 | 0.1 |
| 45 Hz ≤ f ≤ 65 Hz | 0.02 | 0.007 | 0.08 |
| 65 Hz < f ≤ 850 Hz | 0.05 | 0.007 | 0.12 |
| 850 Hz < f ≤ 1 kHz | 0.1 | 0.01 | 0.4 |
| 1 kHz < f ≤ 5 kHz | 0.4 | 0.02 | 0.4 |
| 5 kHz < f ≤ 10 kHz | 0.4 | 0.02 | 0.08 × f |
| 10 kHz < f ≤ 50 kHz | 1 | 0.02 | 0.08 × f |
| 50 kHz < f ≤ 100 kHz | 1 + (0.015 × f) | 0.05 | 0.08 × f |
| 100 kHz < f ≤ 300 kHz | 2 + (0.015 × f) | 0.05 | 0.08 × f |
| 300 kHz < f ≤ 1 MHz | 5 + (0.015 × f) | 0.05 | 0.08 × f |
사양은 제조사 제공 자료 기준입니다. 정확도는 교정 불확도를 포함한 종합 정확도로 23℃ ±5℃, 외부 전원 ±12 V 조건이며 f 단위는 kHz입니다. 정격의 110% 이하·디레이팅 곡선 이내 입력에서 규정하고, DC < f < 10 Hz 구간은 설계값, 입력이 정격의 100 ~ 110%일 때는 진폭에 ±0.01% rdg.를 더합니다. 정확도 보증 기간은 1년입니다.
구성품
- 사용설명서 × 1
- 휴대용 케이스 × 1
- 컬러 라벨(채널 식별용) × 1
- 사용 시 주의사항 × 1
히오키 ・ HIOKI
CT6904A-1
AC/DC 커런트 센서
CT6904A-1 AC/DC CURRENT SENSOR

제품번호 (발주코드)
| CT6904A | AC/DC 500A, ME15W 단자, 케이블길이 3m |
|---|---|
| CT6904A-1 | 수주생산품, AC/DC 500A, ME15W단자, 케이블길이 10m |


전류 측정의 진화를 지원하는 기술고정확도 센서의 측정 방식은 "제로 플럭스 방식(Flux gate 검출형)"입니다. 고주파역 전류는 권선(CT 방식), 직류에서 저주파역 전류는 "Flux gate"로 검출됩니다. ●Flux gate 검출형 | ![]() |
넓은 주파수 대역정격 500A의 관통형 센서 CT6904A-1은 진폭 DC ~ 2MHz(CT6904A: DC~4MHz)의 넓은 주파수 대역을 가지고 있습니다. 파워 애널라이저 PW8001과 조합하여 고주파・저역률의 전력을 정확하게 측정할 수 있습니다. 전류 센서의 자동 위상 보정 기능 | ![]() |
높은 노이즈 내성독자적인 형상의 솔리드 실드로 대향 배치 분할 코일을 완전히 실드함으로써, 광대역화와 압도적인 내노이즈성을 양립시키고 있습니다. 주위 전압의 영향을 받지 않고 정확한 측정을 할 수 있습니다. | ![]() |
전류 센서의 정보를 파워 애널라이저 PW8001측에서 자동 인식전류 센서에 메모리(I2C-EEPROM)를 탑재했습니다. 기존에는 위상 보정 값을 직접 입력할 필요가 있었지만, 전류 센서 정보가 자동으로 인식되는 덕분에 입력 실수 또는 설정을 잊어버리는 경우가 줄어들어 더욱 정확한 전력 연산을 할 수 있습니다. | ![]() |
