HIOKI PW9100A-4 AC/DC 커런트 박스 (파워 아날라이저)
HIOKI PW9100A-4 AC/DC 커런트 박스 (파워 아날라이저)
HIOKI PW9100A-4 AC/DC CURRENT BOX
- 50A 정격으로 세계 탑 클래스 측정 대역과 측정 정확도 실현
- DC~3.5MHz의 넓은 주파수 대역
- PW8001과의 조합 전력 정확도 ±0.055% U7005 사용시(45Hz ≦ 65Hz)
- CMRR (동상신호 제거비) 120dB (100kHz)
- 시험 · 평가 벤치에도 대응하는 풀 랙 크기
- 파워 아널라이저와 조합하여 사용
원산지 JAPAN
제조사 HIOKI
브랜드 HIOKI
무게 1kg
택배 · 기본 무료
HIOKI PW9100A-4 제품 정보
HIOKI PW9100A-4는 파워 아날라이저 PW8001·PW6001·PW3390과 조합해 사용하는 4채널 AC/DC 커런트 박스입니다. 측정 전류를 단자대에 직접 결선하는 DCCT 방식 절연 입력으로 정격 AC/DC 50 A를 측정하며, 진폭 DC ~ 3.5 MHz의 넓은 대역과 높은 정확도로 인버터·모터 효율 시험에 사용합니다. 직접 입력 타입 전력계를 대체하는 용도에도 적합합니다.
핵심 특징
- 채널당 정격 AC/DC 50 A를 직접 결선해 측정하는 4채널 커런트 박스
- 주파수 특성 진폭 DC ~ 3.5 MHz의 넓은 대역
- PW8001과 조합 시 전력 정확도 ±0.055% (U7005 사용, 45 Hz ≤ f ≤ 65 Hz)
- CMRR 120 dB(100 kHz)의 높은 동상 노이즈 제거
- 센서 정보 메모리 탑재: PW8001에 연결하면 위상 보정 데이터·정격 전류·형명·제조 번호를 자동 인식
선택 가이드
- 파워 아날라이저 PW8001, PW6001 또는 PW3390과 조합해 사용하며, 전원은 파워 아날라이저에서 공급받습니다
- ME15W(12pin) 단자를 PL23(10pin) 단자로 바꾸는 변환 케이블 CT9901과 연장 케이블 CT9902(5 m)는 별매 옵션이며, CT9902는 PW9100A와 연결할 때 1개까지 사용할 수 있습니다
- 랙 마운트 키트(EIA용·JIS용)는 수주 생산 옵션입니다
- 4채널 모델이며, 3채널 구성은 별도 품번 PW9100A-3입니다
주요 사양
| 모델 | PW9100A-4 (4채널) |
|---|---|
| 입력 방식 | 절연 입력, DCCT 입력 방식 |
| 정격 1차 전류 | AC/DC 50 A |
| 입력 채널 수 | 4채널 |
| 최대 입력 전류 | 60 A (디레이팅 범위 내), 20 ms 이내라면 ±200 A peak까지 허용 (설계값) |
| 주파수 특성 | 진폭: DC ~ 3.5 MHz, 위상: DC ~ 1 MHz |
| 진폭·위상 정확도 | DC: ±0.02% rdg. ±0.007% f.s. / 45 Hz < f ≤ 65 Hz: ±0.02% rdg. ±0.005% f.s., ±0.1° (1 MHz까지 규정) |
| 출력 전압 레이트 | 2 V / 50 A (40 mV/A) |

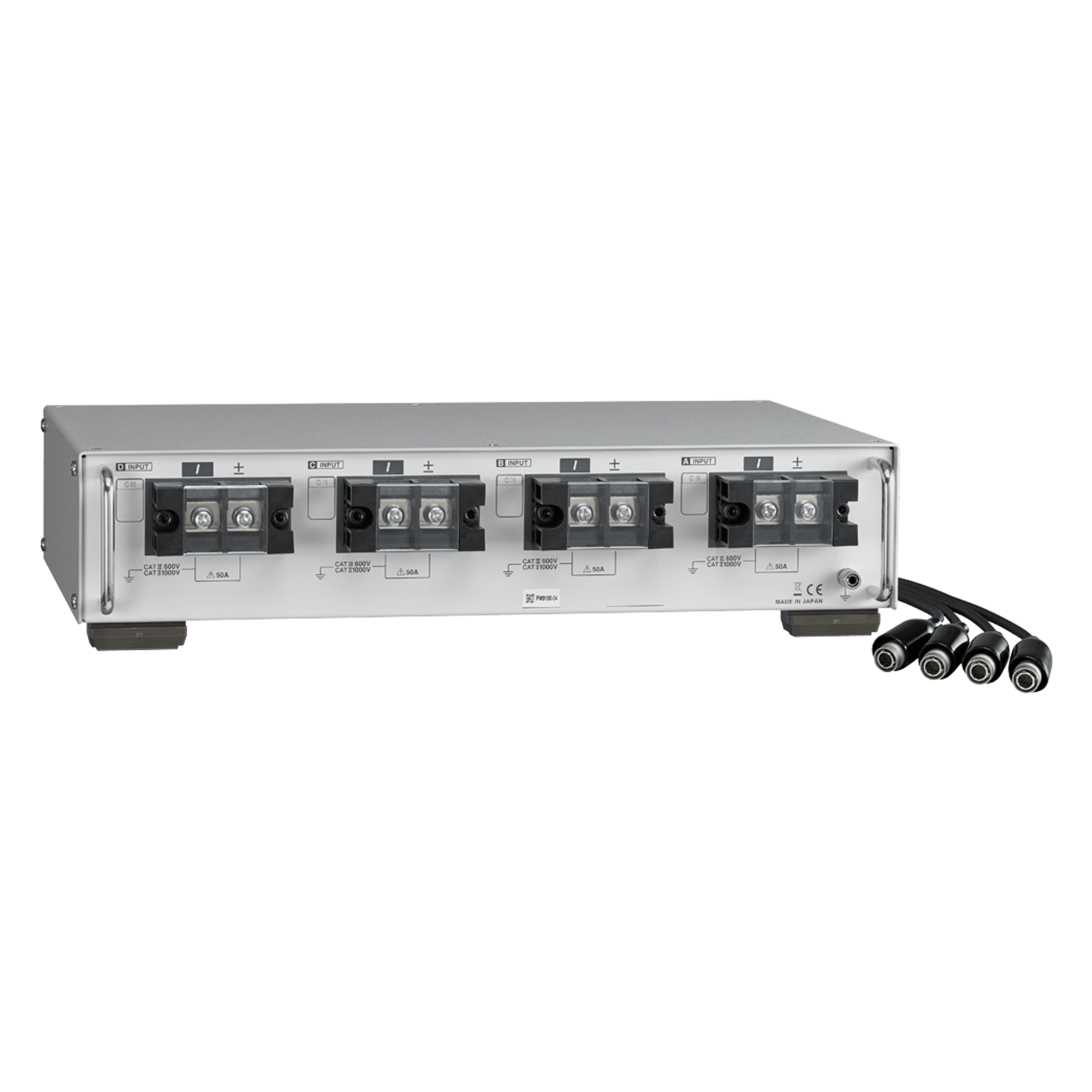

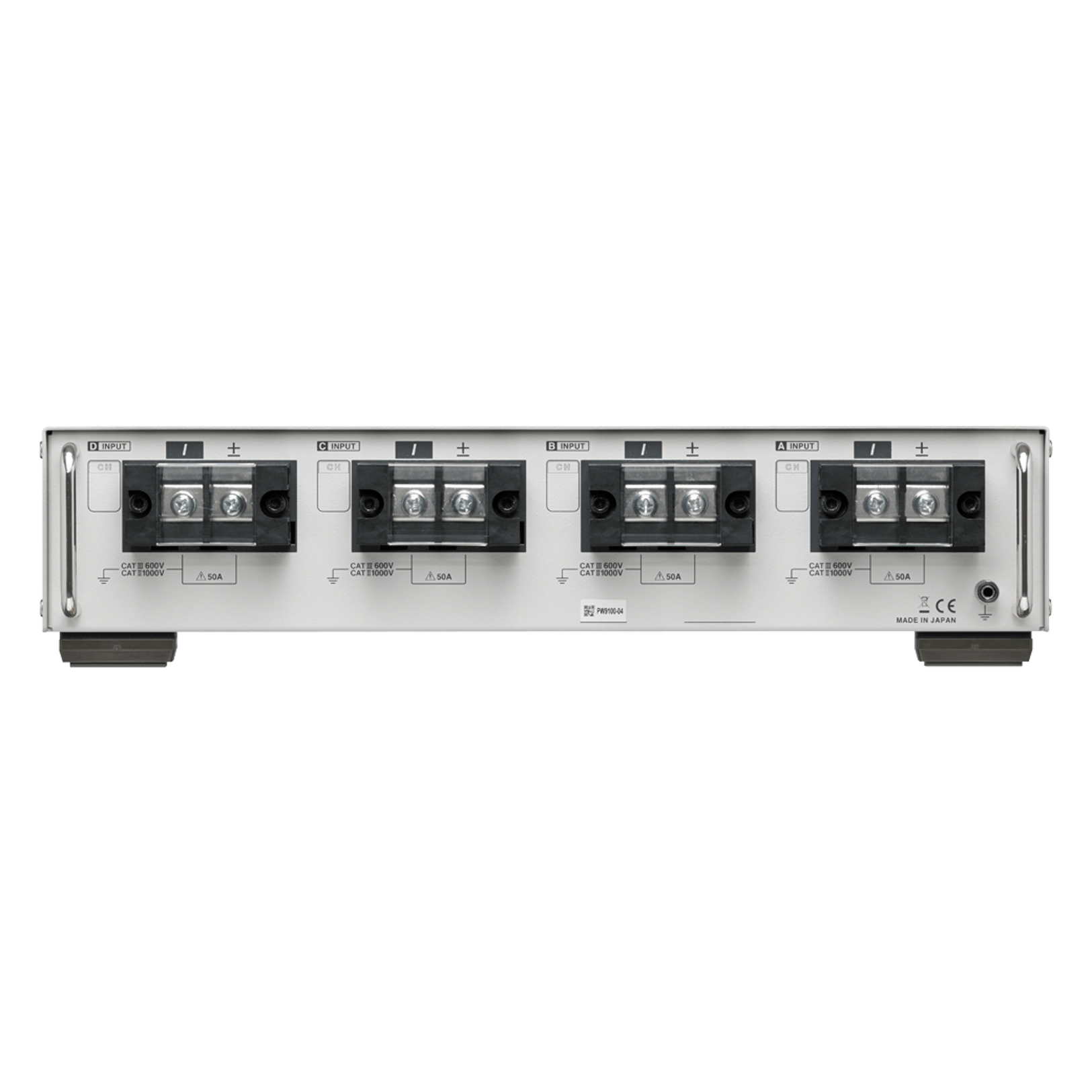

| 측정 단자 | 단자대(안전 커버 장착), M6 나사 |
| 입력 저항 | 1.5 mΩ 이하 (50 Hz/60 Hz) |
| 입력 용량 | 측정 단자 - 케이스(2차측) 간 40 pF 이하 (100 kHz에서 규정) |
| CMRR (동상 신호 제거비) | 120 dB (100 kHz) |
| 사용 온습도 범위 | 0 ~ 40℃, 80% RH 이하 (결로 없을 것) |
| 전원 | 파워 아날라이저 PW8001, PW6001, PW3390에서 공급 |
| 치수 | 430 W × 88 H × 260 D mm, 코드 길이 0.8 m |
| 질량 | 4.3 kg |
사양은 제조사 제공 자료 기준입니다. 정확도 보증 기간은 1년입니다.
구성품
- 사용설명서 × 1
히오키 ・ HIOKI
PW9100A-4
AC/DC 커런트 박스
PW9100A-4 AC/DC CURRENT BOX

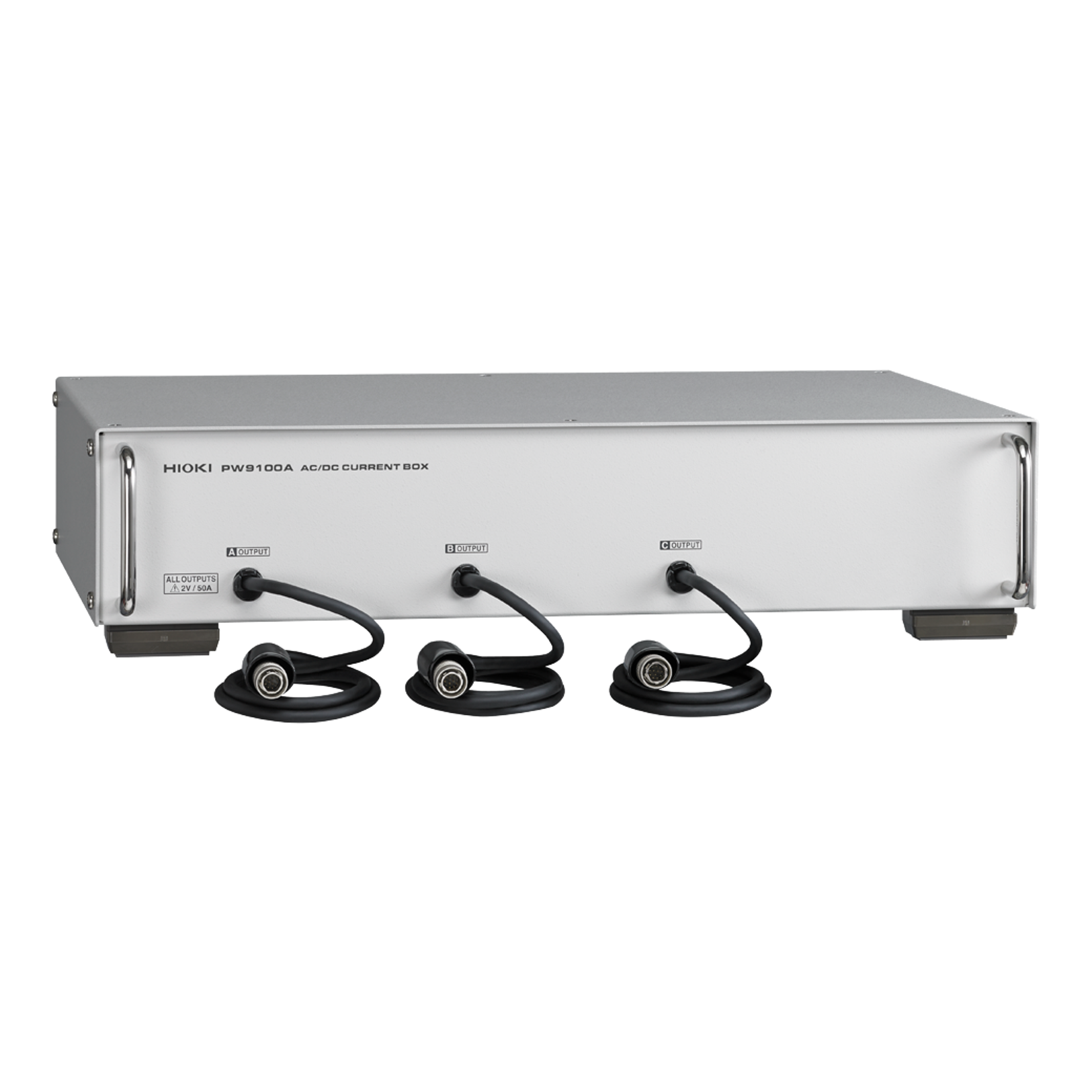

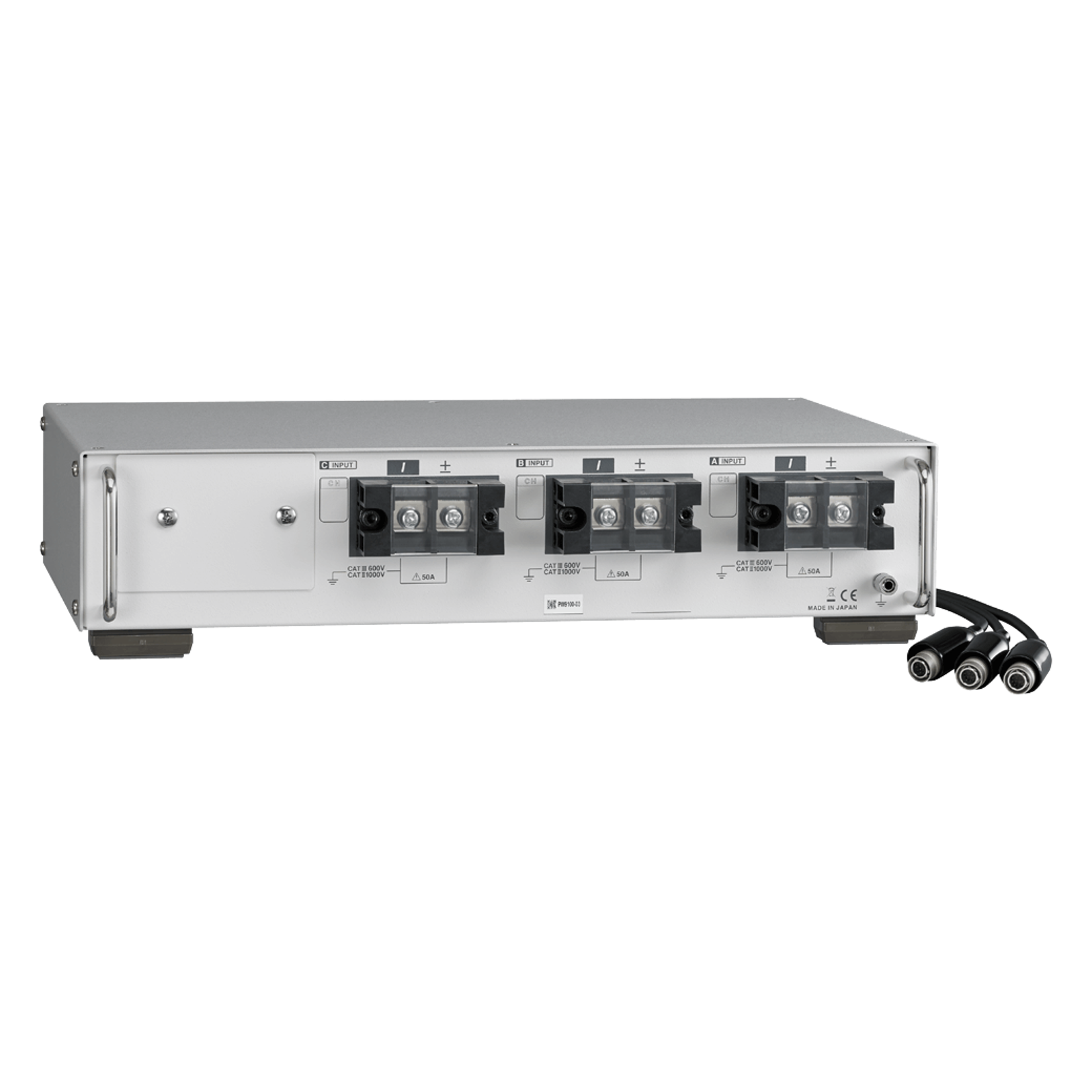

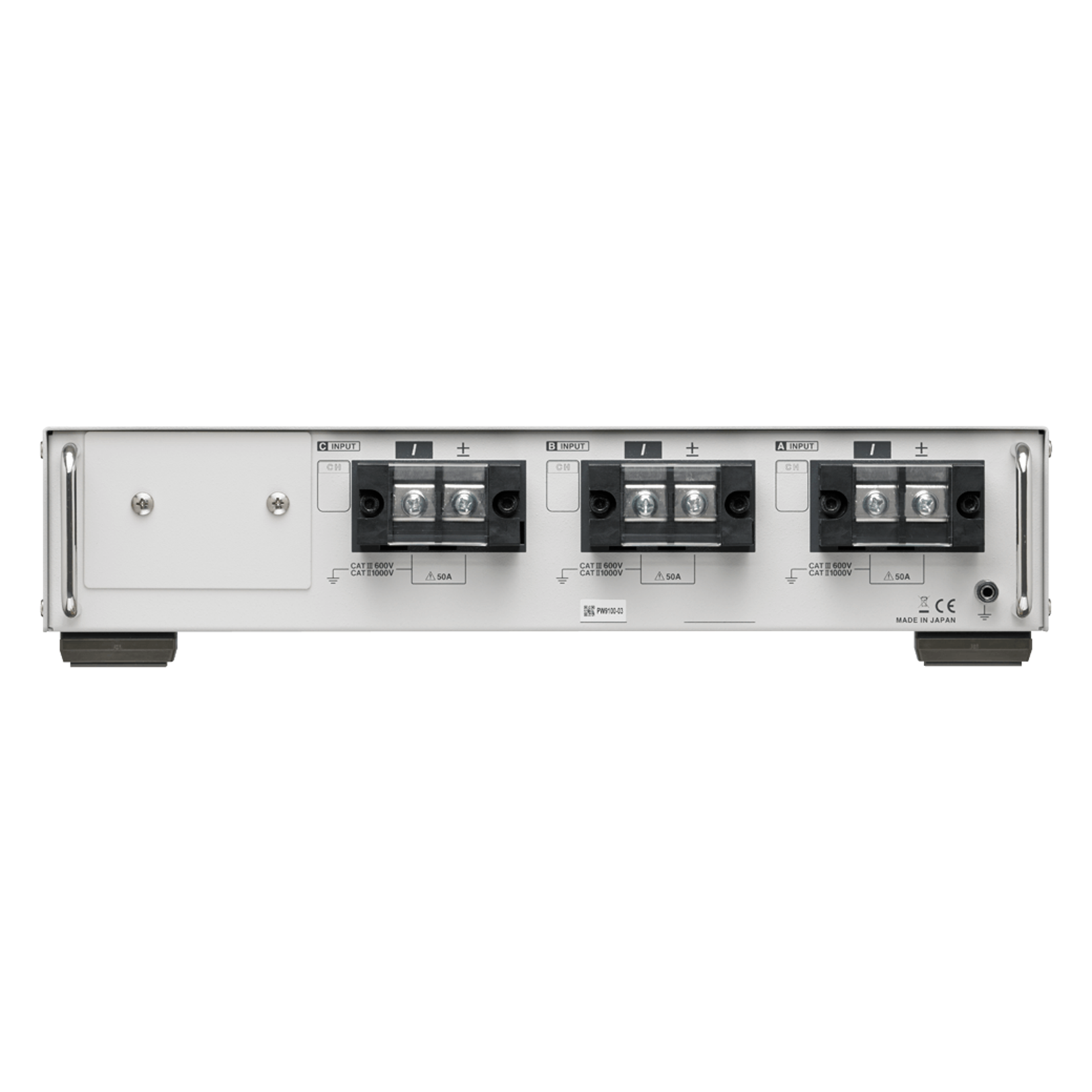

인버터 계측의 베스트 파트너광대역, 고정확도 측정을 보다 확실하게. 파워 아날라이저의 성능을 극대화하는 직접입력 결선방식의 전류 테스트 툴을 제공합니다. PW9100A-3 (3ch 모델) 2대 사용하면 6ch 측정도 가능합니다. | ![]() |
전류 센서의 정보를 파워 아날라이저 PW8001측에서 자동 인식PW9100A에 메모리(I2C-EEPROM)를 탑재했습니다. 종래에는 위상보정치를 손으로 입력할 필요가 있었습니다. 그러나 전류센서의 정보가 자동으로 인식되기 때문에 설정을 잊어버리거나, 입력 오류가 없어져, 더 정확한 전력 연산을 할 수 있습니다. | ![]() |
