HIOKI IM7580A-1 임피던스 아날라이저
가격문의(상세정보 참조)
HIOKI IM7580A-1 임피던스 아날라이저
HIOKI IM7580A-1 IMPEDANCE ANALYZER
- 측정 주파수 1MHz~300MHz
- 측정 시간 : 최속 0.5ms (아날로그 계측 시간)
- 기본 정확도 : ± 0.72 % rdg.
- 본체는 하프 랙 사이즈, 테스트 헤드는 손바닥 크기
- 충실한 컨택트 체크(DCR 측정, Hi-Z리젝트, 파형 판정)
- 아날라이저 모드에서 측정 주파수, 측정 신호 레벨을 스윕시키며 측정
클릭 하시면 이동합니다.
히오키 ・ HIOKI
IM7580A-1
임피던스 아날라이저
IM7580A-1 IMPEDANCE ANALYZER
테스트 픽스처는 본체에 포함되어 있지 않습니다. 임피던스 분석기 전용 테스트 픽스처가 필요합니다.
GP-IB와 RS-232C는 옵션입니다.
임피던스 아날라이저 IM7580 시리즈 : 등가회로 해석기능측정결과를 바탕으로 5개의 등가회로 모델의 정수를 추정할 수 있습니다. 또한 시뮬레이션 기능으로 추정결과 또는 임의 정수를 이용해 주파수 특성 이상값을 나타낼 수 있습니다. 콤퍼레이터 기능을 사용하면 측정결과가 판정구역 내에 있는지 아닌지가 확인 가능합니다. |

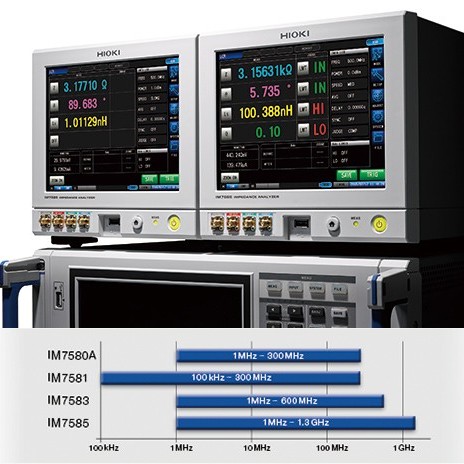

임피던스 아날라이저 IM7580 시리즈 : SMD 테스트 픽스처 IM9201을 이용한 LCR 측정IM7580 시리즈는 1MHz~3GHz까지의 측정 주파수를 5 개의 라인업으로 커버. 6사이즈의 SMD에 대응하는 테스트 픽스처 IM9201과 결합함으로써, 간단하고도 확실하게 시료 측정을 실시할 수 있습니다. |
임피던스 아날라이저 IM7580 시리즈 : 구역판정 기능아날라이저 모드의 콤퍼레이터 기능에서 임의로 설정한 판정구역에 측정값이 입력되어 있는지 확인할 수 있습니다. "구역판정 기능"은, 상한값과 하한값의 범위를 설정해 판정결과를 IN/NG로 나타냅니다. |
임피던스 아날라이저 IM7580 시리즈 : 피크판정 기능아날라이저 모드의 콤퍼레이터 기능에서 임의로 설정한 판정구역에 측정값이 입력되어 있는지 확인할 수 있습니다. "피크판정 기능"은, 상한값, 하한값, 좌한값, 우한값으로 범위를 설정하고 측정 피크값이 판정구역 내에 있는지 아닌지를 IN/NG로 나타냅니다. |
임피던스 아날라이저 IM7580 시리즈 : 스팟판정 기능아날라이저 모드의 콤퍼레이터 기능에서 임의로 설정한 판정구역에 측정값이 입력되어 있는지 확인할 수 있습니다. "스팟판정 기능"은. 임의의 스위프 포인트와 파라미터를 선택해 최대 16포인트의 판정을 합니다. |
임피던스 아날라이저 IM7580 시리즈 : 콤퍼레이터 기능콤퍼레이터 기능을 통하여, 측정값이 임의로 설정한 판정 영역 안에 들어 오는지 여부를 확인할 수 있습니다. 시료의 양부(좋고 나쁨) 판정에 적합한 기능입니다. |
임피던스 아날라이저 IM7580 시리즈 : 컨택트 체크 기능컨택트 체크 기능을 사용하여 시료와 측정 단자의 접촉 상태를 확인하고, 접촉 불량 및 연결 상태를 확인할 수 있습니다. |
임피던스 아날라이저 IM7580 시리즈 : 테스트 헤드의 연결 방법테스트 헤드의 케이블을 임피던스 아날라이저에 연결합니다. 토크 렌치 자루가 약간 구부러질 때까지 너트를 조이십시오(0.56 N · m). 과하게 조이지 않도록 주의하시기 바랍니다. |
안정적인 고속측정으로 생산성 UPIM7580A는 1MHz~300MHz의 측정 주파수에 대응하는 임피던스 아날라이저 입니다. 최속 0.5ms(아날로그 측정시간)의 고속측정과 높은 반복정밀도로 신속하고, 안정적인 측정을 실현합니다. 택타임을 단축해 생산성을 향상시킵니다. |  |

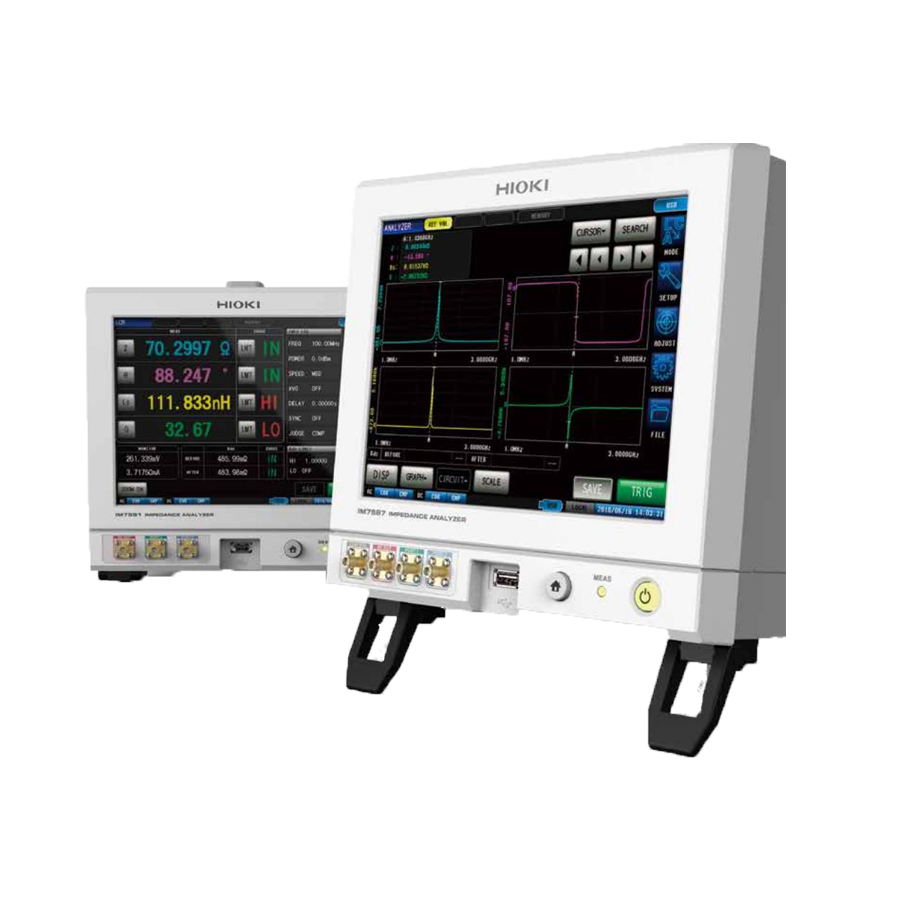

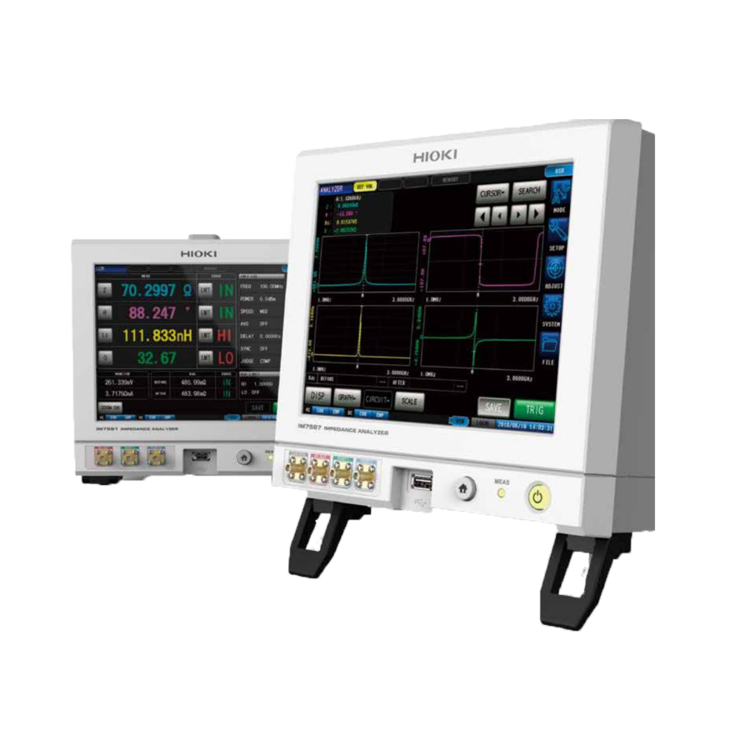

공간절약과 쾌적한 조작을 실현하는 콤팩트한 사이즈와 대화면임피던스 아날라이저 IM7580은 풀랙에 2대를 나란히 놓을 수 있는 공간절약이 가능한 설계입니다. 공간활용 외에도 다양한 측정현장에서 손쉬운 이동성을 자랑합니다. 대화면 디스플레이로 보기편함은 물론이고 경쾌한 터치조작으로 쾌적한 측정을 실현합니다. |  |

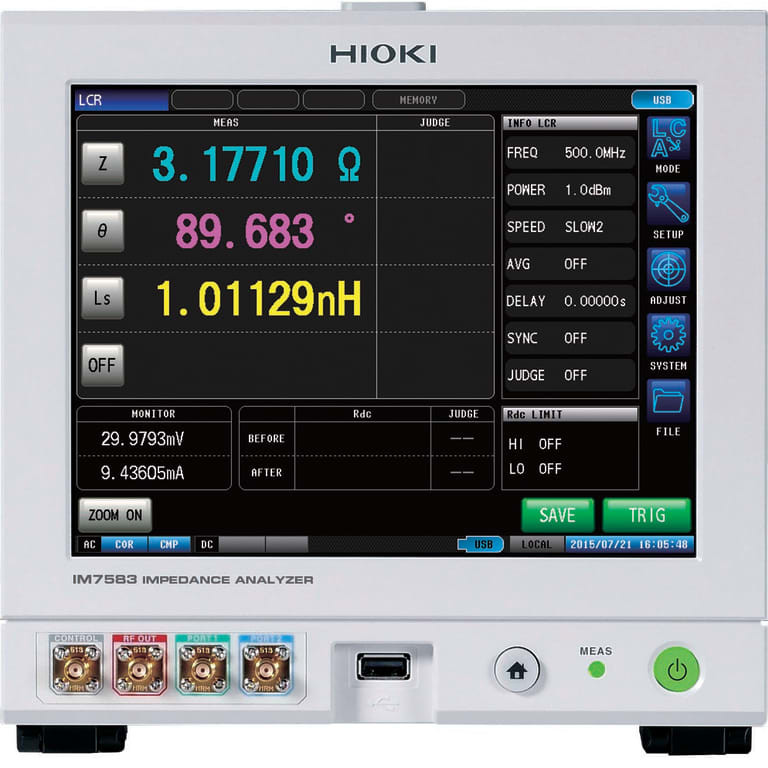

콘덴서 코일 등의 평가에 최적화된 LCR모드 측정임피던스 아날라이저 IM7580A의 LCR모드 측정은 임의 주파수와 레벨신호를 측정하려는 소자에 인가해 측정합니다. 콘덴서, 코일 등의 수동소자의 평가에 적합합니다. - 콤퍼레이터 측정 하나의 판정기준을 바탕으로 소자의 양불판정을 실행합니다. -BIN판정 복수의 판정기준을 설정해 소자의 랭크분류를 실행합니다. |  |
주파수 특성과 레벨 특성의 확인에 적합한 아날라이저 모드 측정임피던스 아날라이저 IM3570A의 아날라이저 모드 측정은 측정주파수, 측정신호레벨을 스위프시키며 측정할 수 있습니다. 주파수 특성과 레벨 특성 확인에 적합합니다. - 통상 / 세그먼트 스위프 주파수, 레벨을 스위프해서 소자의 특성을 확인합니다. - 인터벌 스위프 각 건을 고정해 시간경과에 따른 소자의 특성을 확인합니다. |  |
정확하게 측정하기 위해임피던스 아날라이저 IM7580A는 정확하고 확실한 측정을 하기위해 필요한 기능을 다수 탑재하고 있습니다. - 컨택트 체크(접촉불양과 연결상태의 확인) DCR측정기능, Hi-Z 리젝트 기능, 파형판정 기능 - 보정기능(올바른 값을 측정하기위한 보정) 오픈 / 쇼트 / 로드 교정, 전기장교정, 오픈 / 쇼트 보정 - 외부제어 입출력(외부제어의 입출력신호의 타이밍을 임의로 컨드롤) 그 외 키 잠금 기능, 부저음 설정, 웜업 기능 |  |

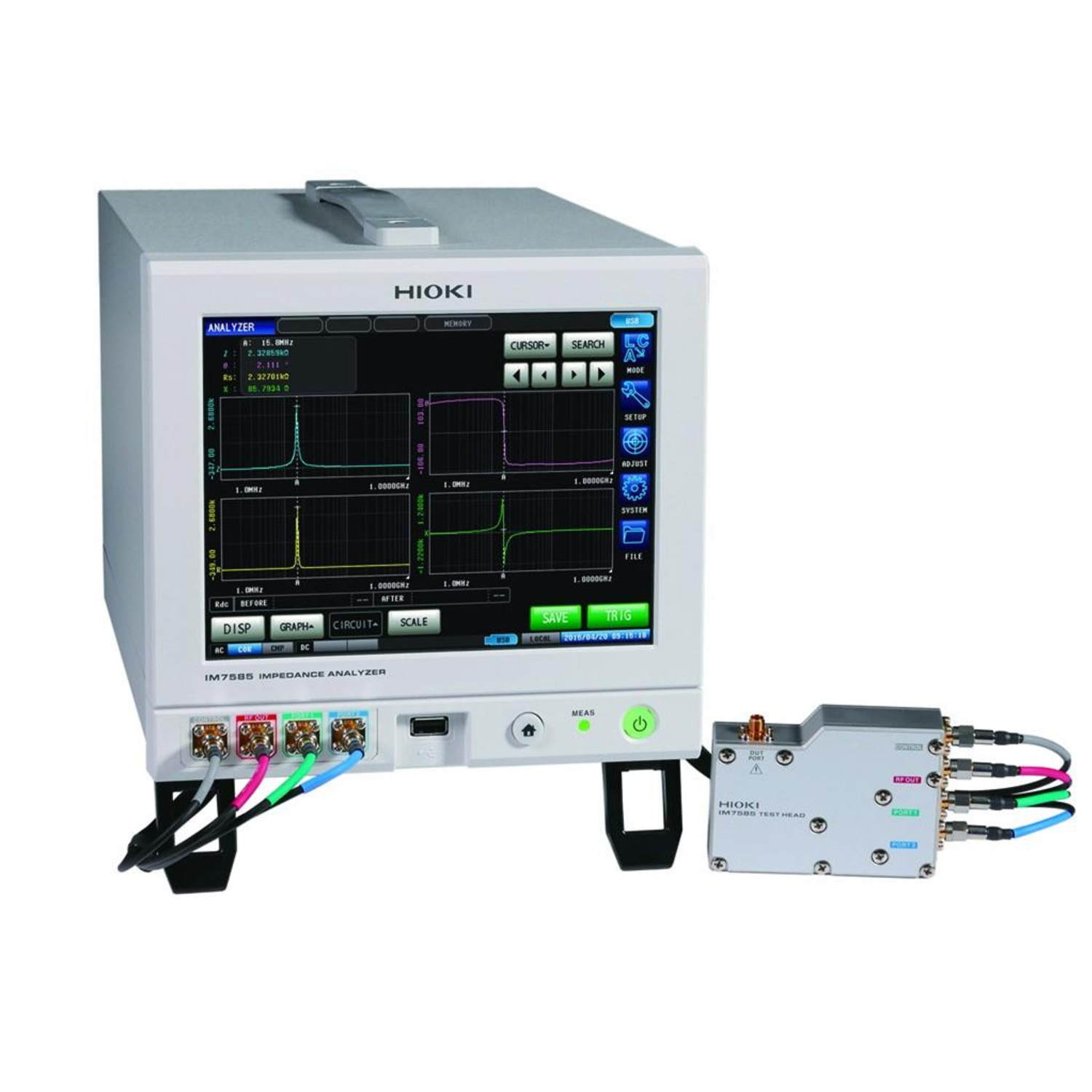

손바닥 사이즈의 테스트헤드데스트헤드도 손바닥 사이즈인 콤팩트한 설계로 측정대상 가까이 설치하는 것이 가능합니다. 노이즈의 영향도 쉽게 받지 않아 보다 정확한 측정이 가능합니다. |  |
손바닥 사이즈의 테스트헤드임피던스 아날라이저 IM7580A 는 LAN / USB / GP-IB / RS-232C / EXT I/O를 사용해서 외부제어를 실행할 수 있습니다. |  |
풍부한 인터페이스로 외부 제어샘플 응용 프로그램의 다운로드 및 통신 커맨드의 설명서를 보실 수 있습니다. |  |
정확도 계산 프로그램 안내수치를 입력하는 것만으로 간단히 정확도 계산이 가능합니다. |  |
