HIOKI IM7581-02 임피던스 아날라이저
가격문의(상세정보 참조)

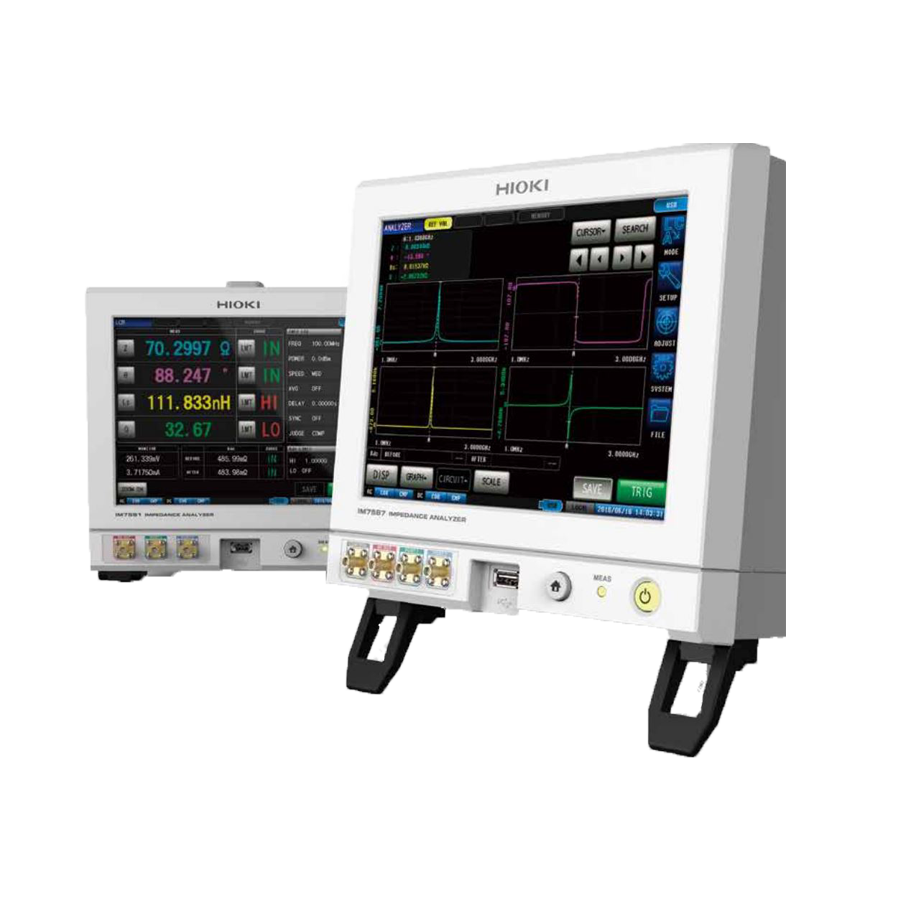

HIOKI IM7581-02 임피던스 아날라이저
HIOKI IM7581-02 IMPEDANCE ANALYZER
- 측정 주파수 : 100kHz~300MHz
- 측정 시간 : 최속 0.5ms (아날로그 계측 시간)
- 기본 정확도 : ± 0.72 % rdg.
- 본체는 하프 랙 사이즈, 테스트 헤드는 손바닥 크기
- 충실한 컨택트 체크(DCR 측정, Hi-Z리젝트, 파형 판정)
- 아날라이저 모드에서 측정 주파수, 측정 신호 레벨을 스윕시키며 측정
클릭 하시면 이동합니다.
히오키 ・ HIOKI
IM7581-02
임피던스 아날라이저
IM7581-02 IMPEDANCE ANALYZER
테스트 픽스처는 본체에 포함되어 있지 않습니다. 임피던스 분석기 전용 테스트 픽스처가 필요합니다.GP-IB와 RS-232C는 옵션입니다.
임피던스 아날라이저 IM7580 시리즈 : 등가회로 해석기능측정결과를 바탕으로 5개의 등가회로 모델의 정수를 추정할 수 있습니다. 또한 시뮬레이션 기능으로 추정결과 또는 임의 정수를 이용해 주파수 특성 이상값을 나타낼 수 있습니다. 콤퍼레이터 기능을 사용하면 측정결과가 판정구역 내에 있는지 아닌지가 확인 가능합니다. |

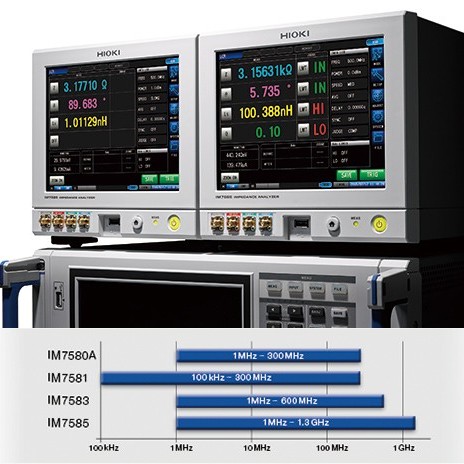

임피던스 아날라이저 IM7580 시리즈 : SMD 테스트 픽스처 IM9201을 이용한 LCR 측정IM7580 시리즈는 1MHz~3GHz까지의 측정 주파수를 5 개의 라인업으로 커버. 6사이즈의 SMD에 대응하는 테스트 픽스처 IM9201과 결합함으로써, 간단하고도 확실하게 시료 측정을 실시할 수 있습니다. |
임피던스 아날라이저 IM7580 시리즈 : 구역판정 기능아날라이저 모드의 콤퍼레이터 기능에서 임의로 설정한 판정구역에 측정값이 입력되어 있는지 확인할 수 있습니다. "구역판정 기능"은, 상한값과 하한값의 범위를 설정해 판정결과를 IN/NG로 나타냅니다. |
임피던스 아날라이저 IM7580 시리즈 : 피크판정 기능아날라이저 모드의 콤퍼레이터 기능에서 임의로 설정한 판정구역에 측정값이 입력되어 있는지 확인할 수 있습니다. "피크판정 기능"은, 상한값, 하한값, 좌한값, 우한값으로 범위를 설정하고 측정 피크값이 판정구역 내에 있는지 아닌지를 IN/NG로 나타냅니다. |
임피던스 아날라이저 IM7580 시리즈 : 스팟판정 기능아날라이저 모드의 콤퍼레이터 기능에서 임의로 설정한 판정구역에 측정값이 입력되어 있는지 확인할 수 있습니다. "스팟판정 기능"은. 임의의 스위프 포인트와 파라미터를 선택해 최대 16포인트의 판정을 합니다. |
임피던스 아날라이저 IM7580 시리즈 : 콤퍼레이터 기능콤퍼레이터 기능을 통하여, 측정값이 임의로 설정한 판정 영역 안에 들어 오는지 여부를 확인할 수 있습니다. 시료의 양부(좋고 나쁨) 판정에 적합한 기능입니다. |
임피던스 아날라이저 IM7580 시리즈 : 컨택트 체크 기능컨택트 체크 기능을 사용하여 시료와 측정 단자의 접촉 상태를 확인하고, 접촉 불량 및 연결 상태를 확인할 수 있습니다. |

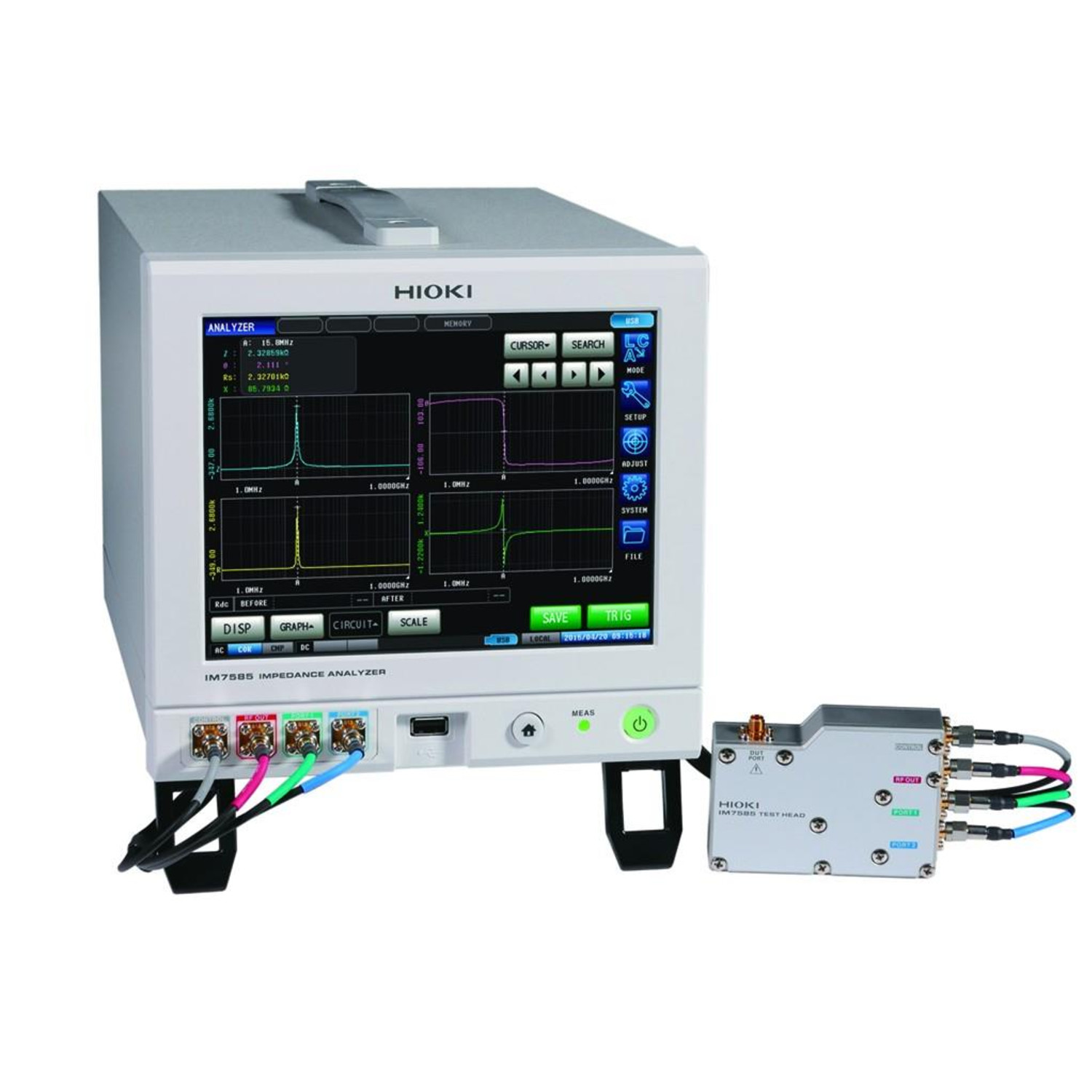

임피던스 아날라이저 IM7580 시리즈 : 테스트 헤드의 연결 방법테스트 헤드의 케이블을 임피던스 아날라이저에 연결합니다. 토크 렌치 자루가 약간 구부러질 때까지 너트를 조이십시오(0.56 N · m). 과하게 조이지 않도록 주의하시기 바랍니다. |
응용 프로그램의 안내샘플 응용 프로그램의 다운로드 및 통신 커맨드의 설명서를 보실 수 있습니다. |  |
정확도 계산 프로그램 안내수치를 입력하는 것만으로 간단히 정확도 계산이 가능합니다. |  |
