굿윌인스텍 ・ GW INSTEK
AFG-2105
임의파형 발생기(5MHz )

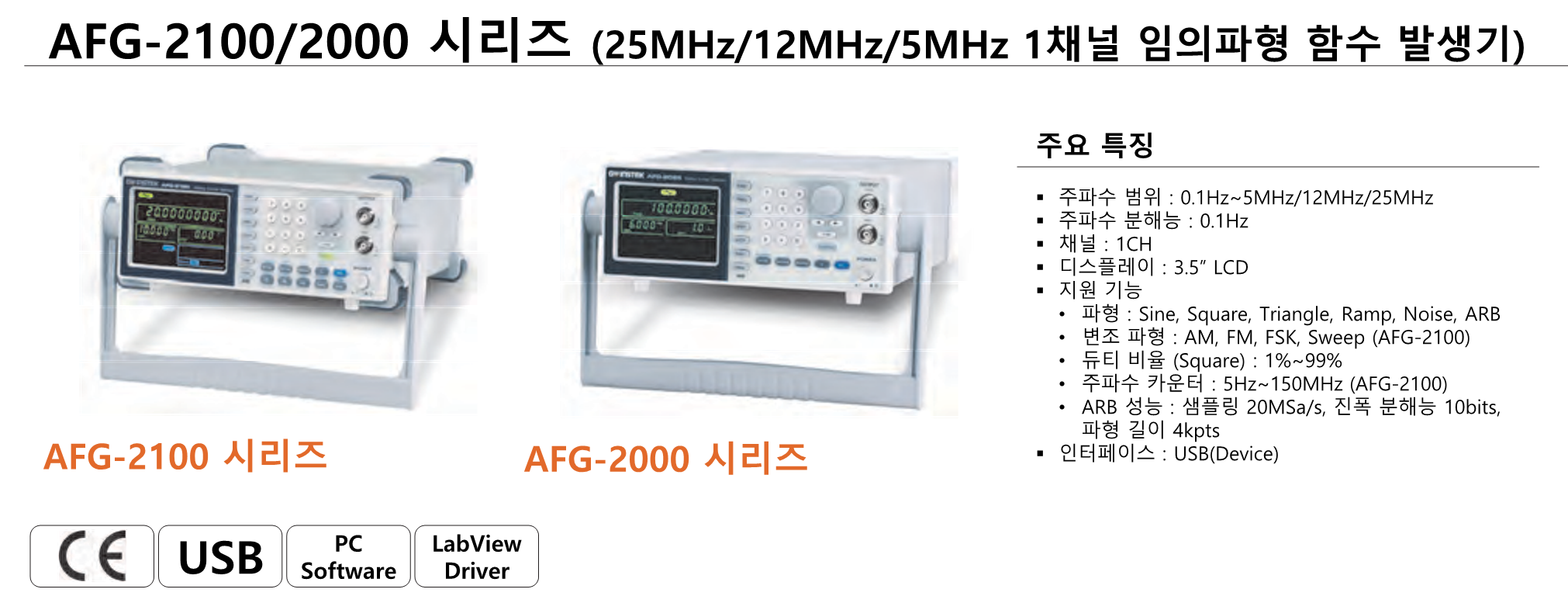

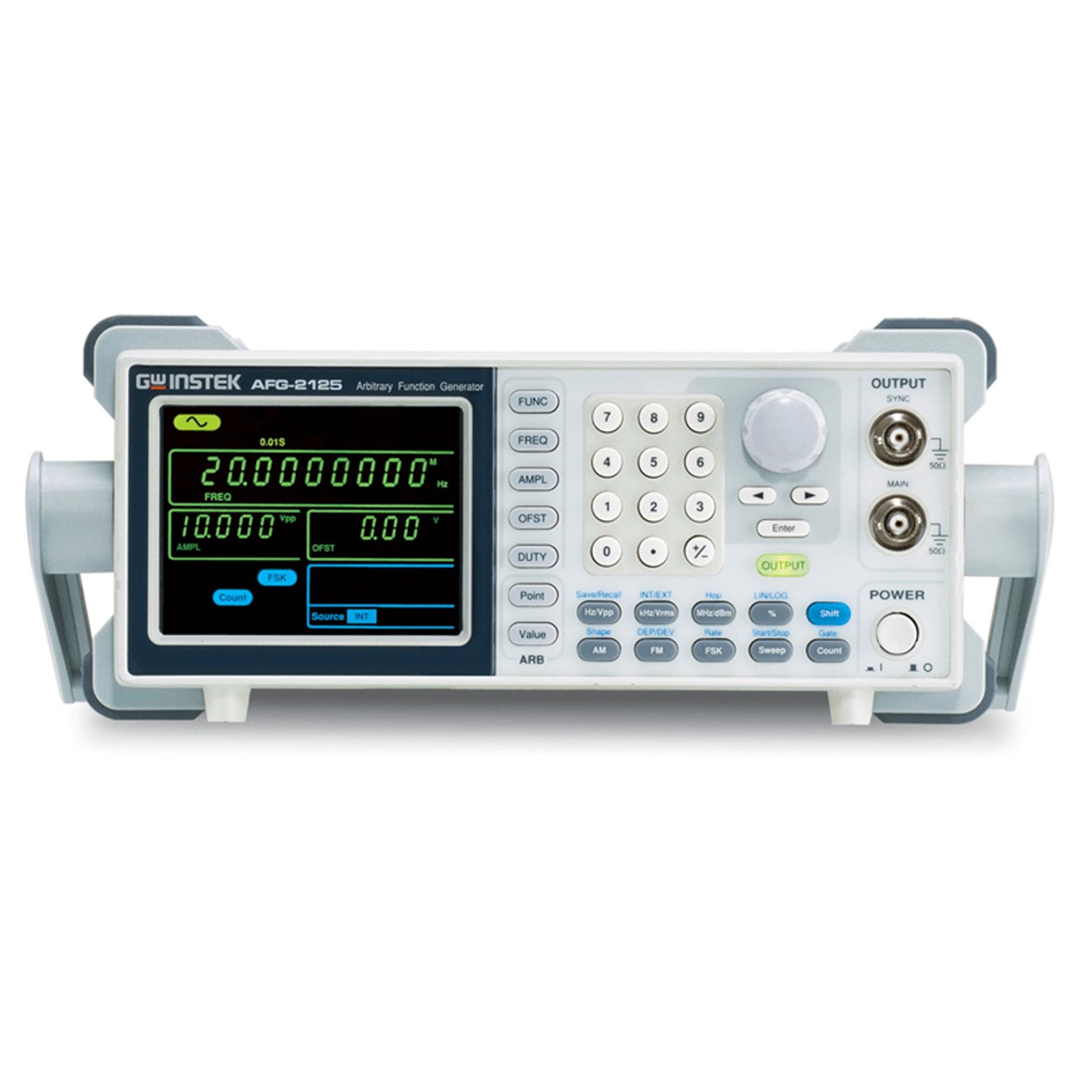

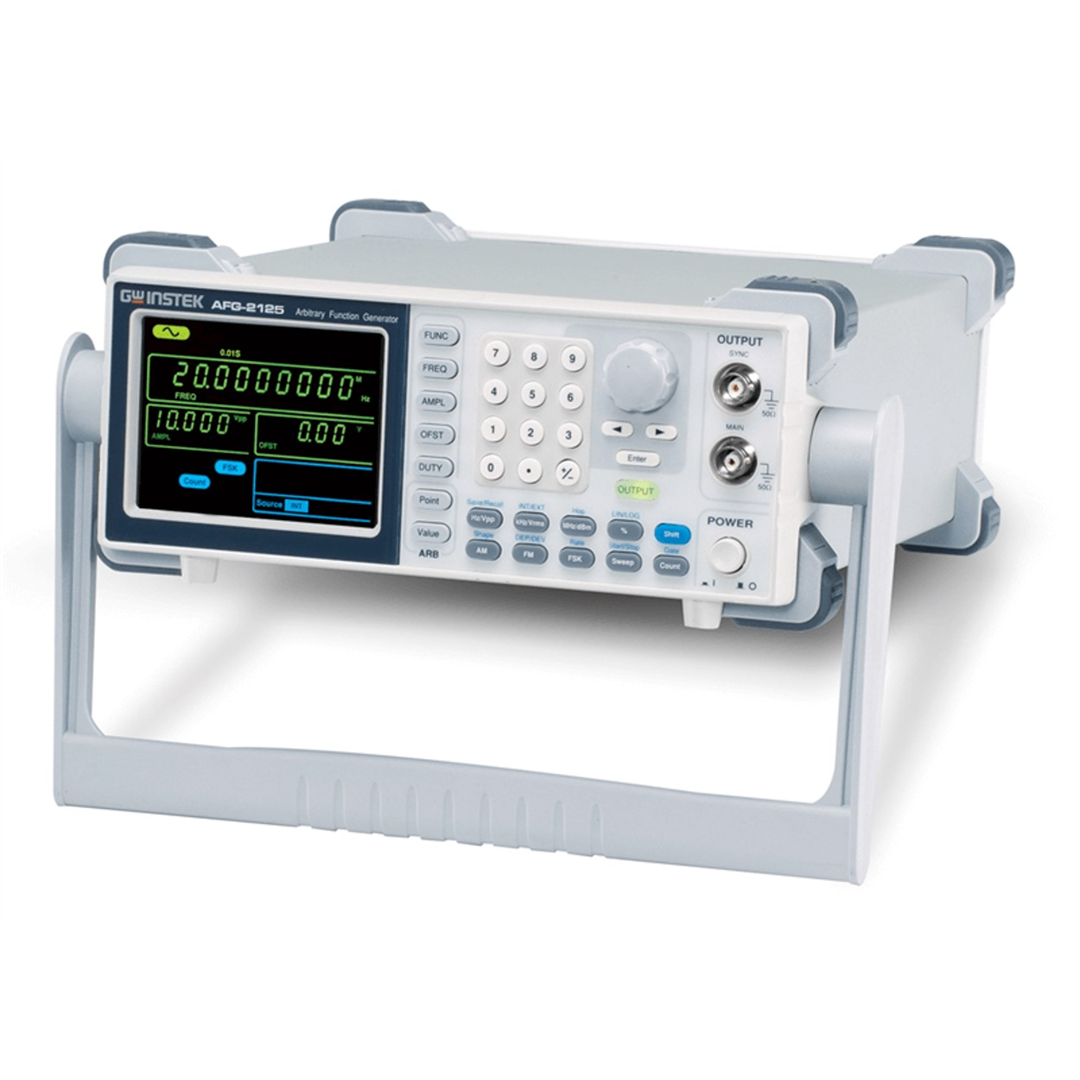

AFG-2105 Arbitrary Function Generator
• AFG-2000 Series
AFG-2005 ・ AFG-2012 ・ AFG-2025
• AFG-2100 Series
AFG-2105 ・ AFG-2112 ・ AFG-2125
특징
- 0.1Hz 분해능에서 0.1Hz ~ 5/12/25MHz
- 사인, 사각, 삼각, 노이즈 및 임의 파형
- 임의 파형용 20MSa/s 샘플링 속도, 10비트 수직 해상도 및 4k 포인트 메모리
- 구형파에 대해 1% ~ 99% 조정 가능한 듀티 사이클
- 숫자 키패드 입력 및 노브 선택을 통한 파형 매개변수 설정
- 트루 포인트 바이 포인트 출력 임의 파형 기능: MFG-2220HM 샘플 속도: 250MSa/s, 반복 속도: 125MHz; 기타 모델 샘플 속도: 200MSa/s, 반복 속도: 100MHz, 14비트 해상도, 16k 포인트 메모리 깊이
- 진폭, DC 오프셋 및 기타 주요 설정 정보를 3.5인치 LCD 화면에 동시에 표시
- AM/FM/FSK 변조, 스위프 및 주파수 카운터 기능(AFG-2100만 해당)
- 원격 제어 및 파형 편집을 위한 USB 장치 인터페이스
- PC 임의 파형 편집 소프트웨어
Features
- 0.1Hz to 5/12/25 MHz with in 0.1Hz Resolution
- Sine, Square, Triangular, Noise and Arbitrary Waveform
- 20MSa/s Sampling Rate, 10 bit Vertical Resolution and 4k Point Memory for Arbitrary Waveform
- 1% ~ 99% adjustable duty cycle for Square Waveform
- Waveform Parameter Setting Through Numeric Keypad Entry & Knob Selection
- Amplitude, DC Offset and Other Key Setting Information Shown on the 3.5” LCD Screen Simultaneously
- AM/FM/FSK Modulation, Sweep, and Frequency Counter Functions (AFG-2100 only)
- USB Device Interface for Remote Control and Waveform Editing
- PC Arbitrary Waveform Editing Software
설명
AFG-2100/2000 시리즈 임의 함수 발생기는 Sine, Square(Pulse), Ramp( 삼각형), 노이즈 및 임의 파형. AFG-2100/2000 시리즈의 20M Sa/s 샘플링 속도, 10비트 수직 해상도 및 4k 포인트 메모리는 사용자에게 필요에 따라 특정 파형 출력을 생성할 수 있는 유연한 환경을 제공합니다. Sine, Square, Triangle 파형의 0.1Hz 분해능과 Square(Pulse) 파형의 1% ~ 99% 조정 가능한 듀티 사이클은 다양한 분야에서 응용 범위를 크게 확장하는 놀라운 기능입니다.
AFG-2100/2000 시리즈는 5MHz, 12MHz, 25MHz의 3가지 주파수 대역에서 6가지 모델로 구성된다. 전체 AFG-2100/2000 시리즈의 기본 기능 외에도 AFG-2100에는 AM/FM/FSK 변조, 스위프 및 주파수 카운터의 추가 기능도 있습니다.
AFG-2100/2000 시리즈의 사용자 친화적인 인터페이스를 통해 사용자는 키패드 입력 및/또는 노브 선택을 통해 파형 유형, 주파수, 진폭, DC 오프셋, 변조 유형 및 듀티 사이클을 포함한 파형 매개변수를 설정하고 세트를 표시할 수 있습니다. 3.5″ LCD 화면의 매개변수. AFG-2100/2000 시리즈에는 PC를 통한 원격 제어 및 파형 편집을 위한 USB 장치 인터페이스가 장착되어 있습니다. PC에서 파형 생성을 용이하게 하기 위해 파형 편집 소프트웨어가 제공됩니다. 파형 편집이 완료되면 사용자는 신호 출력을 위해 PC에서 AFG-2100/2000 시리즈로 파형 데이터를 다운로드할 수 있습니다.
- 임의 파형 기능
- 조정 가능한 듀티 사이클
- 매개변수 설정
- 파형 진폭 및 DC 오프셋
- AM/FM/FSK 변조, 스위프 및 주파수 카운터
- USB 인터페이스
- 임의 파형 편집 PC 소프트웨어
Description

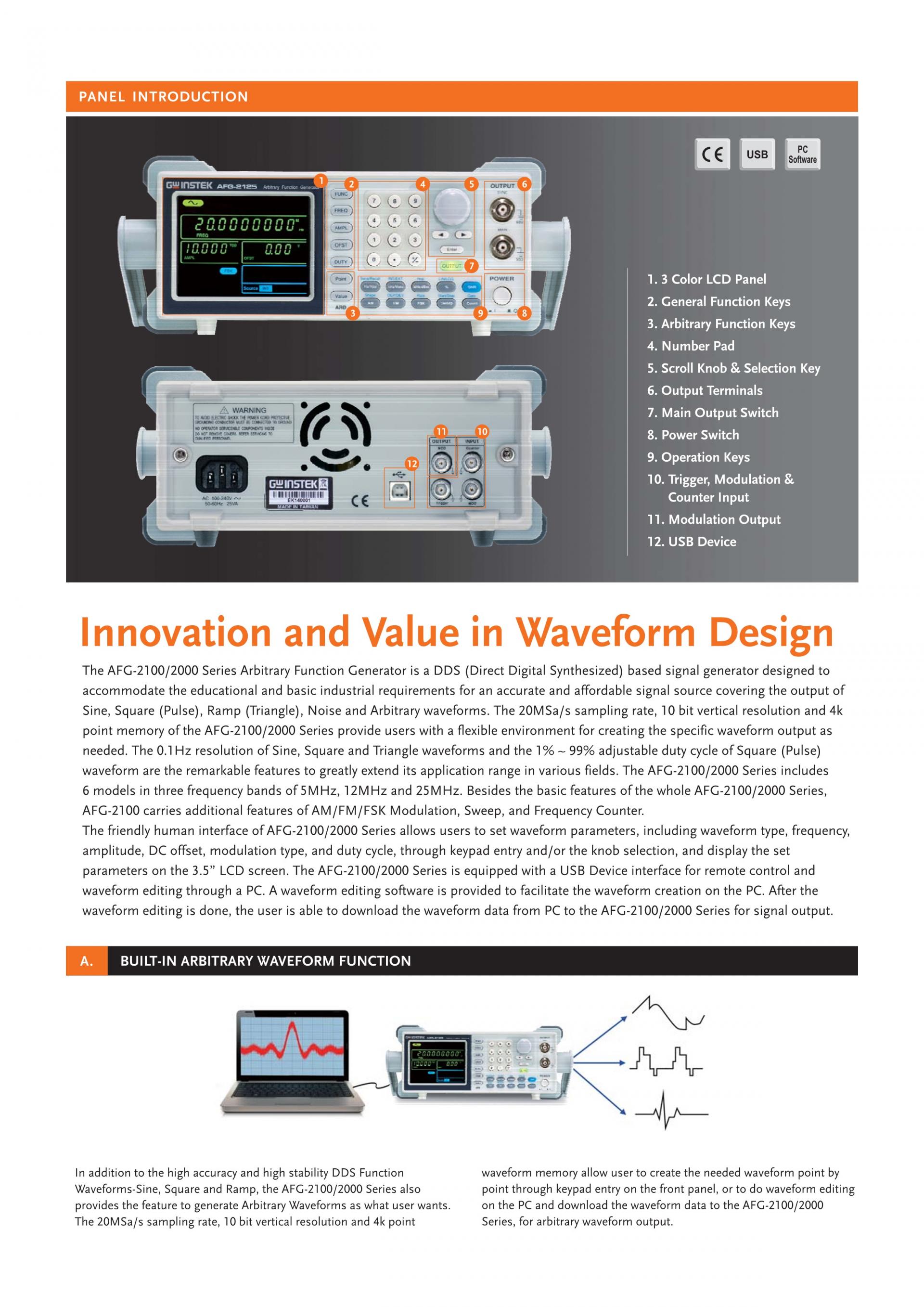

The AFG-2100/2000 Series Arbitrary Function Generator is a DDS (Direct Digital Synthesized) based signal generator designed to accommodate the Educational and Basic Industrial requirements for an accurate and affordable signal source covering the output of Sine, Square (Pulse), Ramp (Triangle), Noise and Arbitrary waveforms. The 20M Sa/s sampling rate, 10 bit vertical resolution and 4k point memory of the AFG-2100/2000 Series provide user with a flexible environment for creating the specific waveform output as needed. The 0.1Hz resolution of Sine, Square and Triangle waveforms and the 1% ~ 99% adjustable duty cycle of Square (Pulse) waveform are the remarkable features to greatly extend its application range in various fields.
The AFG-2100/2000 Series includes 6 models in three frequency bands of 5MHz, 12MHz and 25MHz. Besides the basic features of the whole AFG-2100/2000 Series, AFG-2100 also carries additional features of AM/FM/FSK Modulation, Sweep, and Frequency Counter.
The user friendly interface of AFG-2100/2000 Series allows user to set waveform parameters, including waveform type, frequency, amplitude, DC offset, modulation type, and duty cycle, through keypad entry and/or the knob selection, and display the set parameters on the 3.5″ LCD screen. The AFG-2100/2000 Series is equipped with a USB Device interface for remote control and waveform editing through a PC. A waveform editing software is provided to facilitate the waveform creation on the PC. After the waveform editing is done, the user is able to download the waveform data from PC to the AFG-2100/2000 Series for signal output.

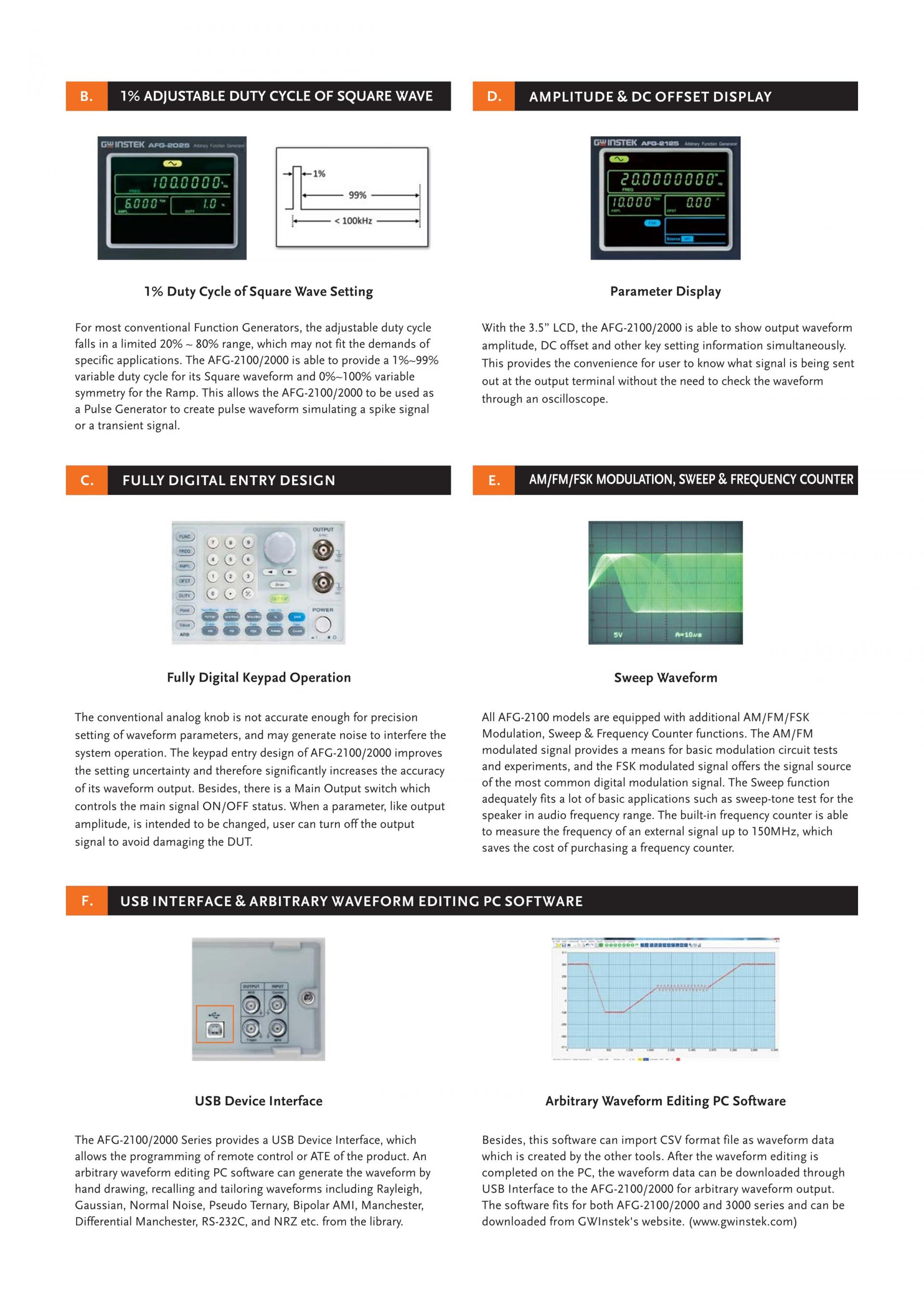

- Arbitrary Waveform Function
- Adjustable Duty Cycle
- Parameter Setting
- Waveform Amplitude & DC Offset
- AM/FM/FSK Modulation, Sweep & Frequency Counter
- USB Interface
- Arbitrary Waveform Editing PC Software
