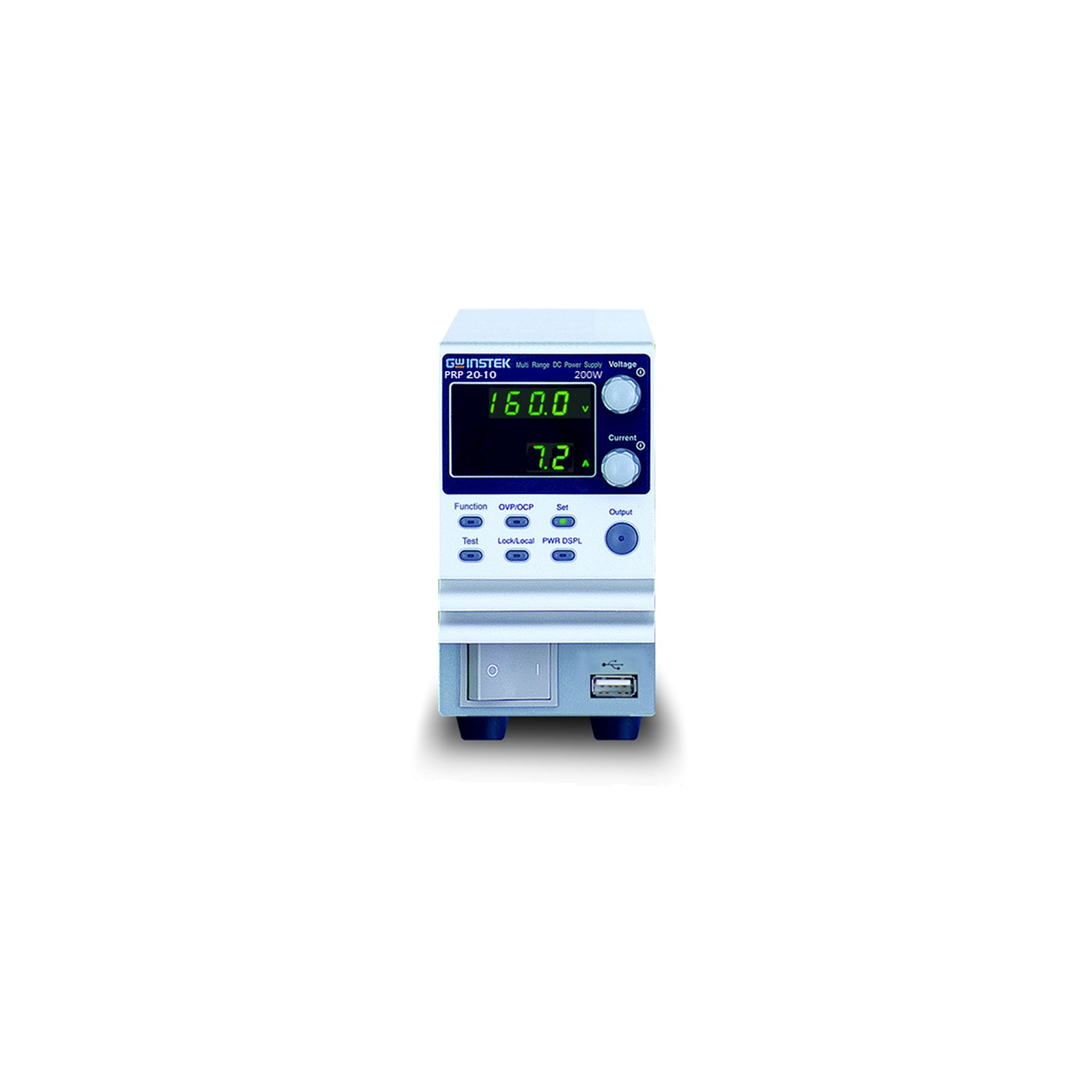

GW INSTEK PRP 20-10 프로그래머블 스위칭 DC 전원공급기
가격문의(상세정보 참조)
GW INSTEK PRP 20-10 프로그래머블 스위칭 DC 전원공급기
GW INSTEK PRP 20-10 Programmable D.C. Power Supply
- 출력 채널 : 1CH
- 출력 전압 : 0~10V/20V/36V/100V
- 출력 전류 : 0~5A/3A/2A/1A
- 출력 전력 : 36W/40W/50W/100W/108W
- 인터페이스 : USB/LAN/RS-232/RS-485/아날로그 제어, GPIB(옵션)
클릭 하시면 이동합니다.
굿윌인스텍 ・ GW INSTEK
PRP 20-10
프로그래머블 스위칭 DC 전원공급기
PRP 20-10 Programmable D.C. Power Supply
• PRP Series
PRP-20-10 ・ PRP-20-20
특징
- 정격 전압: 20V
- CV/CC 우선순위; 배터리 및 LED 산업에 특히 적합
- 조정 가능한 슬루율
- 시리즈 작동: 최대 2개
- 병렬 작동: 최대 3개
- 고효율 및 높은 전력 밀도
- 1/6 랙 마운트 크기 설계(EIA/JIS 표준)
- 표준 인터페이스: RS-485
Features
- Voltage Rating: 20V
- CV/CC Priority; Particularly Suitable for the Battery and LED Industry
- Adjustable Slew Rate
- Series Operation: Up to 2 units
- Parallel Operation: Up to 3 units
- High Efficiency and High Power Density
- 1/6 Rack Mount Size Design (EIA/JIS Standard)
- Standard Interface: RS-485
설명
PRP 시리즈는 최대 400W의 전력 범위를 포괄하는 단일 출력 다중 범위 프로그래밍 가능 스위칭 DC 전원 공급 장치입니다. 이 시리즈의 제품에는 20V 정격 전압과 200W, 400W 최대 출력 전력이 조합된 두 가지 모델이 있습니다. PRP-시리즈는 최대 2대까지 직렬로 연결하거나 최대 3대까지 병렬로 연결할 수 있으므로 더 높은 전압 또는 더 높은 전류 출력을 위해 여러 PRP 장치를 연결할 수 있어 적용 범위가 넓습니다.
PRP 시리즈의 CV/CC 우선 순위 선택은 DUT 보호에 매우 유용한 기능입니다. 기존의 전원 공급 장치는 일반적으로 전원 출력이 켜질 때 CV 모드에서 작동합니다. 이것은 전원 출력 단계에서 용량성 부하 또는 전류 집약적인 부하에 높은 돌입 전류를 가져올 수 있습니다. LED의 IV 곡선 검증을 예로 들면, 기존의 전원 공급 장치를 사용하여 이 측정을 수행하는 것은 매우 어려운 작업이 됩니다. CV 모드에서 초기 설정으로 전원 공급 장치에 연결된 LED를 사용하여 전원 출력이 켜져 있을 때 및 전압이 LED 순방향 전압으로 상승하면 전류가 갑자기 피크가 되어 미리 설정된 전류 제한 값을 초과합니다. 이 높은 전류를 감지하면 전원 공급 장치가 CV 모드에서 CC 모드로 전환을 시작합니다. CC 모드가 활성화된 후에는 전류가 안정되지만 CV 및 CC 크로스오버 지점에서 발생한 전류 스파이크는 DUT를 손상시킬 수 있습니다. 전원 출력 스테이지에서 PRP 시리즈는 임계 전압에서 발생하는 전류 스파이크를 제한하기 위해 CC 우선 순위에서 실행할 수 있으므로 돌입 전류 손상으로부터 DUT를 보호합니다.
PRP 시리즈의 조정 가능한 슬루율을 통해 사용자는 출력 전압 또는 출력 전류에 대해 낮은 수준에서 높은 수준으로 전환할 때 특정 상승 시간을 설정하고 높은 수준에서 낮은 수준으로 전환할 때 특정 하강 시간을 설정할 수 있습니다. 이는 제어 가능한 슬루율로 전압 또는 전류 레벨이 변경되는 동안 DUT의 특성 검증을 용이하게 합니다. 전원이 켜진 상태에서 조명 장치 또는 대형 커패시터의 제조 테스트는 대부분 DUT의 수명을 크게 단축시킬 수 있는 높은 서지 전류의 발생과 관련이 있습니다. 돌입 전류가 전류 집약적인 장치를 손상시키는 것을 방지하기 위해 전원을 켜고 끄는 동안 부드럽고 느린 전압 전환은 스파이크 전류를 크게 줄이고 장치를 고전류 손상으로부터 보호할 수 있습니다.
OVP 및 OCP는 PRP 시리즈와 함께 제공됩니다. OVP 및 OCP 레벨은 모두 전원 공급 장치의 정격 전압/전류의 110%로 설정된 기본 레벨로 선택할 수 있습니다. 보호 수준 중 하나가 트립되면 DUT를 보호하기 위해 전원 출력이 꺼집니다. PRP-시리즈는 RS-232/RS-485 인터페이스를 표준으로 제공합니다. 아날로그 제어/모니터링 커넥터는 전원 On/Off의 외부 제어 및 전원 출력 전압 및 전류의 외부 모니터링을 위해 후면 패널에서도 사용할 수 있습니다.
RP 시리즈 합리적인 가격 의 DC 전원 공급 장치
모델명 | 전압 | 전류 | 힘 |
PRP-20-10 | 0 ~ 20V | 0 ~ 10A | 200W |
PRP-20-20 | 0 ~ 20V | 0 ~ 20A | 400W |
Description
The PRP-Series is a single-output multi-range programmable switching DC Power Supply covering a power range up to 400W. This series of products include two models with the combination of 20V rated voltages and 200W, 400W maximum output powers. As the PRP-Series can be connected in series for maximum 2 units or in parallel for maximum 3 units, the capability of connecting multiple PRP units for higher voltage or higher current output provides a broadcoverage of applications.
The CV/CC priority selection of the PRP-Series is a very useful feature for DUT protection. The conventional power supply normally operates under CV mode when the power output is turned on. This could bring a high inrush current to the capacitive load or current-intensive load at the power output-on stage. Taking the I-V curve verification of LED as an example, it becomes a very challenging task to perform this measurement using a conventional power supply.With LED connected to a power supply under CV mode as the initial setting, when the power output is turned on and the voltage rises to the LED forward voltage, the current will suddenly peak up and exceed the preset value of current limit. Upon detecting this high current, the power supply starts the transition from CV mode to CC mode. Though the current becomes stable after the CC mode is activated, the current spike occurred at the CV and CC crossover point may possibly damage the DUT. At the power output-onstage,the PRP-Series is able to run under CC priority to limit the current spike occurred at the threshold voltage and therefore protect DUT from the inrush current damage.
The adjustable slew rate of the PRP-Series allows user to set for either output voltage or output current a specific rise time at the low to high level transition, and a specific fall time at the high to low level transition. This facilitates the characteristic verification of a DUT during voltage or current level changes with controllable slew rates. The manufacturing tests of lighting device or large capacitor during power output-on are mostly associatedwith the occurrence of high surge current, which can greatly reduce the life time of the DUT. To prevent inrush current from damaging current-intensive devices, a smooth and slow voltage transition during power on-off can significantly reduce the spike current and protect the device from high current damage.
The OVP and OCP are provided with the PRP-Series. Both OVP and OCP levels can be selected, with default level set at 110%, of the rated voltage/current of the power supply. When any of the protection level is tripped, the power output will be switched off to protect the DUT. The PRP-Series provides RS-232/RS-485 interfaces as standard. An analog control/monitoring connector is also available on the rear panel for external control of power On/Offand external monitoring of power output Voltage and Current.
PRP-Series Reasonably Priced DC Power Supply
Model Name | Voltage | Current | Power |
PRP-20-10 | 0 ~ 20V | 0 ~ 10A | 200W |
PRP-20-20 | 0 ~ 20V | 0 ~ 20A | 400W |
