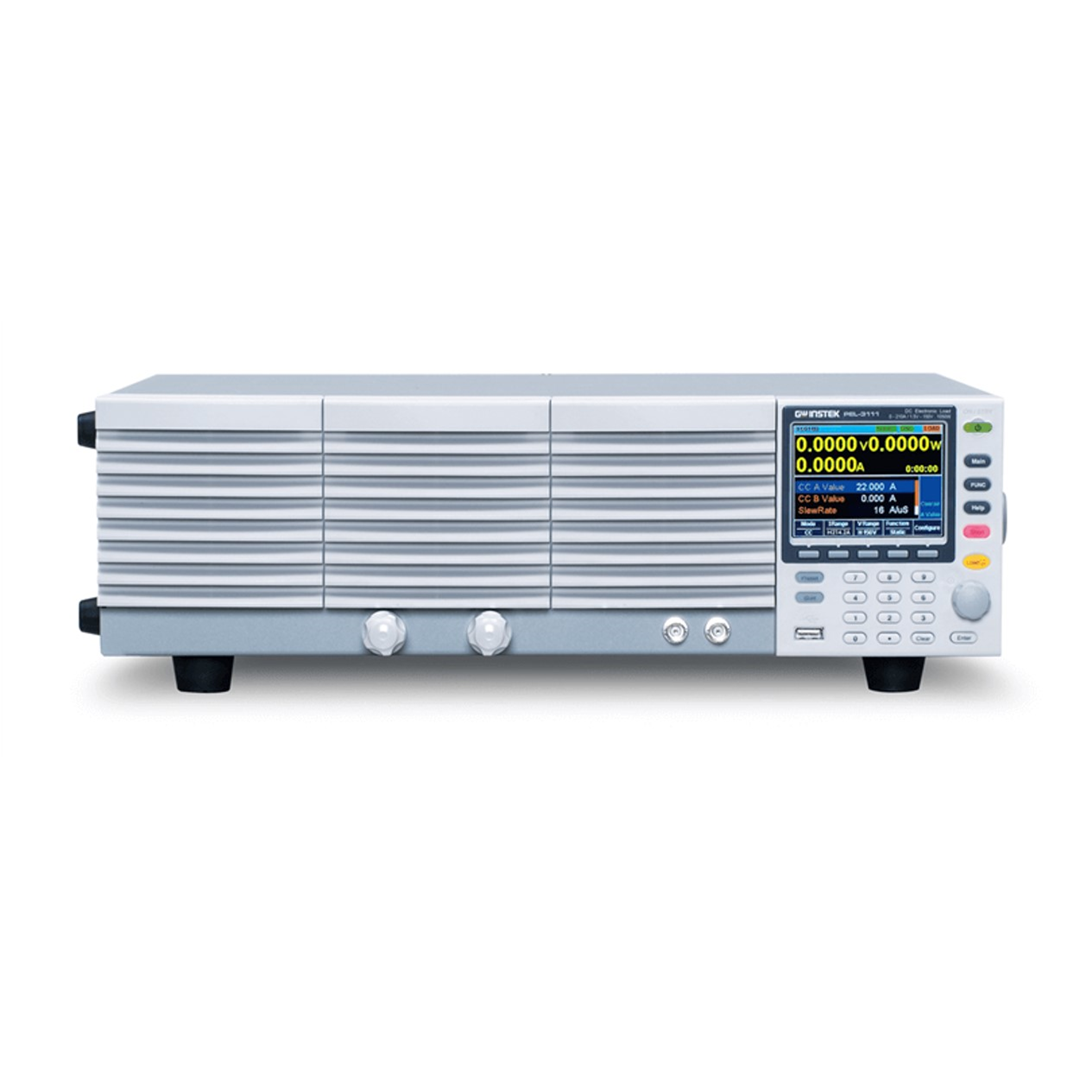

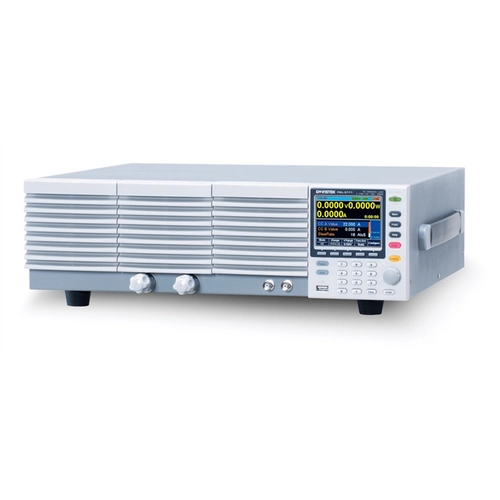

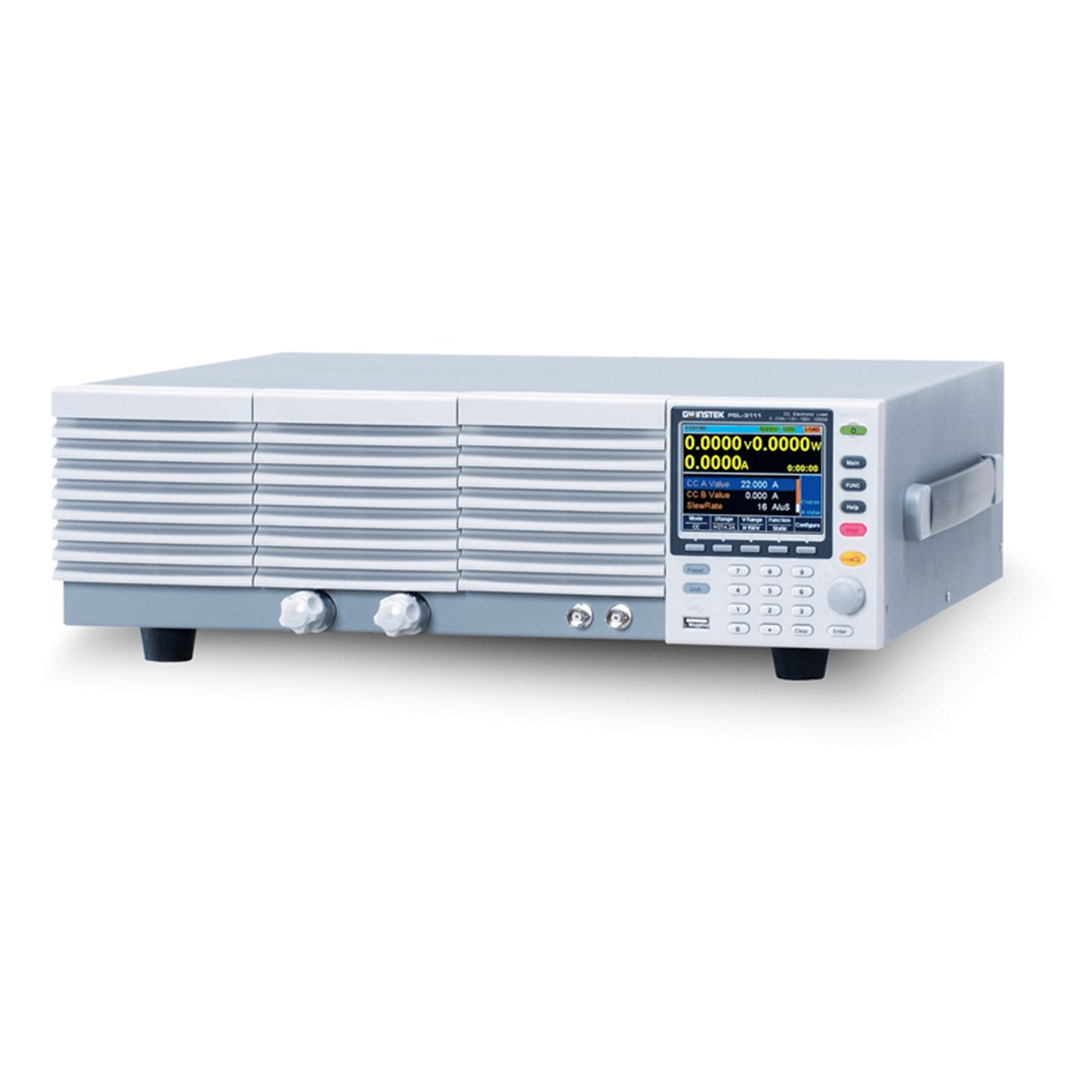

GW INSTEK PEL-3041H 프로그래머블 벤치탑 DC 전자부하(800V/17.5A/350W)
가격문의(상세정보 참조)
GW INSTEK PEL-3041H 프로그래머블 벤치탑 DC 전자부하(800V/17.5A/350W)
GW INSTEK PEL-3041H Programmable D.C. Electronic Load
- 프로그래머블 벤치탑 DC 전자부하, PEL-3000/PEL-3000H
- 입력 채널 : 1CH
- 입력 전압 : PEL-3000 (1.5V~150V), PEL-3000H (5V~800V)
- 입력 전류 : PEL-3000 (35A~420A), PEL-3000H (8.75A~105A)
- 입력 전력 : 175W ~ 2100W
- 인터페이스 : USB(Device/Host)/RS-232, GPIB/LAN(옵션)
클릭 하시면 이동합니다.
굿윌인스텍 ・ GW INSTEK
PEL-3041
프로그래머블 벤치탑 DC 전자부하(800V/17.5A/350W)
PEL-3041 Programmable D.C. Electronic Load
특징
- 작동 전압(DC): 0~150V(PEL-3000)/ 0~800V(PEL-3000H)
- 작동 모드 : CC / CV / CR / CP / CC+CV / CR+CV / CP+CV
- 대용량 입력 병렬 연결 (최대 : 9,450W)
- 높은 슬루율 지원: 최대. 16A/us((PEL-3000)/ 0.84A/us(PEL-3000H)
- 프로그램 기능 실행(GO/NO GO 테스트)
- 고효율 하중 시뮬레이션을 위한 시퀀스 기능
- 동적(스위칭) 기능: 0.0166Hz ~ 20kHz
- 소프트 스타트 기능：Off / On(1~200ms, Res：1ms)
- 조정 가능한 OCP / OVP / OPP / UVP 설정
- 단락 기능
- 타이머 기능 : 로드 온 경과 시간
- 차단 시간(자동 로드 끄기 타이머): 1초 ~ 999시간 59분 59초 또는 끄기
- 아날로그 제어 커넥터를 통한 외부 채널 제어 / 모니터링
- 설정 메모리: 100 세트
- 3.5인치 TFT LCD 디스플레이
- 다중 인터페이스: USB 2.0 장치/호스트, RS-232, GPIB/LAN(옵션)
Features
- Operating voltage (DC)：0~150V(PEL-3000)/ 0~800V(PEL-3000H)
- Operating Mode : C.C / C.V / C.R / C.P / CC+CV / CR+CV / CP+CV
- Parallel Connection of Inputs for Higher Capacity (Max : 9,450W)
- Support of High Slew Rate：Max. 16A/us((PEL-3000)/ 0.84A/us(PEL-3000H)
- Run Program Function（GO/NO GO Test）
- Sequence Function for High Efficient Load Simulations
- Dynamic(Switching) Function：0.0166Hz ~20kHz
- Soft Start Function：Off / On(1~200ms, Res：1ms)
- Adjustable OCP / OVP / OPP / UVP Setting
- Short Circuit Function
- Timer function : Elapsed Time of load on
- Cut Off Time(Auto Load Off Timer )：1s to 999h 59min 59s or Off
- External Channel Control / Monitoring via Analog Control Connector
- Setup Memories：100 sets
- 3.5 Inch TFT LCD Display
- Multi Interface : USB 2.0 Device / Host , RS-232 , GPIB / LAN (Optional)
설명
PEL-3000 시리즈는 0.01mA 전류 분해능 및 16A/μs 전류 슬루율을 갖춘 프로그래밍 가능한 단일 채널 DC 전자 부하로서 상업용 및 산업용 컴퓨터용 서버 전원 공급 장치 및 SPS(스위칭 전원 공급 장치)를 테스트하는 데 매우 이상적입니다. 24시간 논스톱으로 운영되는 클라우드 생태계와 같은 중장비의 경우, 서버, 허브, 데이터 저장 및 장비의 정상 동작을 유지하기 위해서는 175W에서 1050W에 이르는 안정적이고 높은 전원 공급 장치가 필요합니다. 인터넷 통신. 통신 시스템의 데이터 전송 및 대규모 데이터 저장에 대한 수요 증가로 인해 인터넷 통신 인프라는 빠른 속도로 확장되고 있습니다. 이는 2000W 이상의 전력 공급으로 구동되는 통신 장비의 시장 수요를 크게 증가시켰습니다.
PEL-3000H 프로그래밍 가능 DC 전자 부하: PEL-3000 시리즈의 기능과 특징을 계승할 뿐만 아니라 모든 PEL-3000H 시리즈에 3가지 전류 범위를 제공하고 전면 패널에 전압 모니터 BNC 단자를 추가합니다. PEL-3000H 시리즈는 800V 및 0.84A/μs 전류 슬루율의 단일 채널 프로그래밍 가능한 DC 전자 부하로 EV 및 HEV 차량용 충전기, DC/DC와 같은 고전압 장치 테스트에 이상적입니다. 컨버터 또는 고전압 배터리.
| 모델 | 안건 | 전압 / 전류 / 전력 | |||||
| PEL-3021 | DC 전자 부하 | 0 - 35A / 1.5 - 150V, 175W | |||||
| PEL-3041 | DC 전자 부하 | 0 - 70A / 1.5 - 150V, 350W | |||||
| PEL-3111 | DC 전자 부하 | 0 - 210A / 1.5 - 150V, 1050W | |||||
| PEL-3211 | DC 전자 부하(부스터) | 0 - 420A / 1.5 - 150V, 2100W | |||||
| PEL-3212 | DC 전자 부하 | 0 - 420A / 1.5 - 150V, 2100W | |||||
| PEL-3323 | DC 전자 부하 | 0 - 630A / 1.5 - 150V, 3150W | |||||
| PEL-3424 | DC 전자 부하 | 0 - 840A / 1.5 - 150V, 4200W | |||||
| PEL-3535 | DC 전자 부하 | 0 - 1050A / 1.5 - 150V, 5250W | |||||
| PEL-3322 | DC 전자 부하 | 0 - 630A / 1.5 - 150V, 3150W | |||||
| PEL-3533 | DC 전자 부하 | 0 - 1050A / 1.5 - 150V, 5250W | |||||
| PEL-3744 | DC 전자 부하 | 0 - 1470A / 1.5 - 150V, 7350W | |||||
| PEL-3955 | DC 전자 부하 | 0 - 1890A / 1.5 - 150V, 9450W | |||||
| PEL-3021H | DC 전자 부하 | 8.75A/ 800V/ 175W | |||||
| PEL-3041H | DC 전자 부하 | 17.5A/ 800V/ 350W | |||||
| PEL-3111H | DC 전자 부하 | 52.5A/ 800V/ 1050W | |||||
| PEL-3211H | DC 전자 부하(부스터) | 105A/ 800V/ 2100W | |||||
| PEL-3212H | DC 전자 부하 | 105A/ 800V/ 2100W | |||||
| PEL-3323H | DC 전자 부하 | 157.5A/ 800V/ 3150W | |||||
| PEL-3424H | DC 전자 부하 | 210A/ 800V/ 4200W | |||||
| PEL-3535H | DC 전자 부하 | 262.5A/ 800V/ 5250W | |||||
| PEL-3322H | DC 전자 부하 | 157.5A/ 800V/ 3150W | |||||
| PEL-3533H | DC 전자 부하 | 262.5A/ 800V/ 5250W | |||||
| PEL-3744H | DC 전자 부하 | 367.5A/ 800V/ 7350W | |||||
| PEL-3955H | DC 전자 부하 | 472.5A/ 800V/ 9450W | |||||
Description
The PEL-3000 series, a single-channel, programmable D.C. electronic load with 0.01mA current resolution and 16A/μs current Slew Rate, is very ideal for testing server power supply and SPS (Switching Power Supply) for commercial and industrial computers. For a heavy-duty device like cloud ecosystem running 24-hour nonstop operations, a stable and high-power power supply, ranging from 175W to 1050W, is required to maintain the normal operation of server, Hub, and the equipment of data storage and internet communications. Owing to the increasing demand of data transmission and large scale data storage of telecommunications systems, the infrastructure of internet communications is in the pace of rapid expansion. This has greatly boosted the market demand of telecommunications equipment powered by power supply of 2000W and above. The flexible power combination of PEL-3000 meets the test requirements of present high-power power supply.
The PEL-3000H programmable DC Electronic load, which not only inherited functions and features from the PEL-3000 series but providing three current ranges for all PEL-3000H series and adding voltage monitor BNC terminals on the front panel. The PEL-3000H series, a single-channel, programmable D.C. electronic load with 800V and 0.84A/μs current Slew Rate, is ideal for the test of the high voltage devices such as the EV & HEV in-vehicle chargers, DC/DC converters or high-voltage batteries.
| Model | Item | Voltage / Current / Power | |||||
| PEL-3021 | DC Electronic Load | 0 - 35A / 1.5 - 150V , 175W | |||||
| PEL-3041 | DC Electronic Load | 0 - 70A / 1.5 - 150V , 350W | |||||
| PEL-3111 | DC Electronic Load | 0 - 210A / 1.5 - 150V , 1050W | |||||
| PEL-3211 | DC Electronic Load (Booster) | 0 - 420A / 1.5 - 150V , 2100W | |||||
| PEL-3212 | DC Electronic Load | 0 - 420A / 1.5 - 150V , 2100W | |||||
| PEL-3323 | DC Electronic Load | 0 - 630A / 1.5 - 150V , 3150W | |||||
| PEL-3424 | DC Electronic Load | 0 - 840A / 1.5 - 150V , 4200W | |||||
| PEL-3535 | DC Electronic Load | 0 - 1050A / 1.5 - 150V , 5250W | |||||
| PEL-3322 | DC Electronic Load | 0 - 630A / 1.5 - 150V , 3150W | |||||
| PEL-3533 | DC Electronic Load | 0 - 1050A / 1.5 - 150V , 5250W | |||||
| PEL-3744 | DC Electronic Load | 0 - 1470A / 1.5 - 150V , 7350W | |||||
| PEL-3955 | DC Electronic Load | 0 - 1890A / 1.5 - 150V , 9450W | |||||
| PEL-3021H | DC Electronic Load | 8.75A/ 800V/ 175W | |||||
| PEL-3041H | DC Electronic Load | 17.5A/ 800V/ 350W | |||||
| PEL-3111H | DC Electronic Load | 52.5A/ 800V/ 1050W | |||||
| PEL-3211H | DC Electronic Load (Booster) | 105A/ 800V/ 2100W | |||||
| PEL-3212H | DC Electronic Load | 105A/ 800V/ 2100W | |||||
| PEL-3323H | DC Electronic Load | 157.5A/ 800V/ 3150W | |||||
| PEL-3424H | DC Electronic Load | 210A/ 800V/ 4200W | |||||
| PEL-3535H | DC Electronic Load | 262.5A/ 800V/ 5250W | |||||
| PEL-3322H | DC Electronic Load | 157.5A/ 800V/ 3150W | |||||
| PEL-3533H | DC Electronic Load | 262.5A/ 800V/ 5250W | |||||
| PEL-3744H | DC Electronic Load | 367.5A/ 800V/ 7350W | |||||
| PEL-3955H | DC Electronic Load | 472.5A/ 800V/ 9450W | |||||
