HIOKI SW1001 스위치 메인 프레임
가격문의(상세정보 참조)

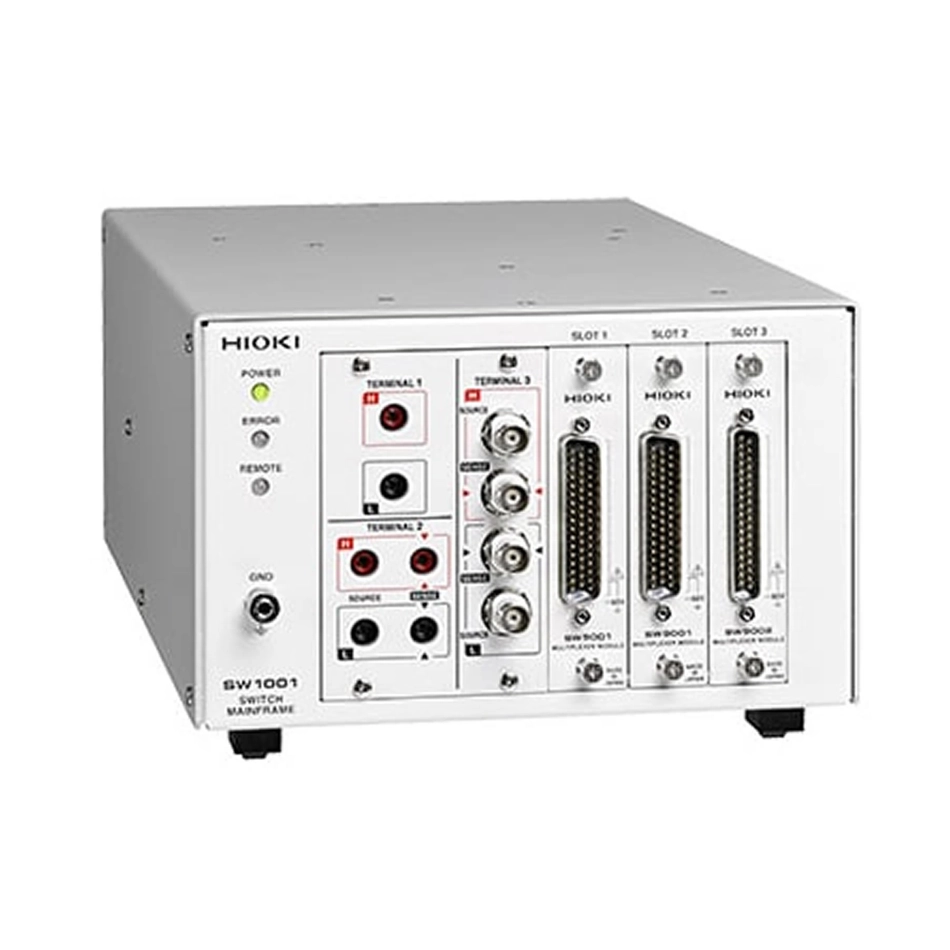

HIOKI SW1001 스위치 메인 프레임
HIOKI SW1001 SWITCH MAINFRAME
- 전압계와 배터리 테스터를 전환해 측정 가능
- 최대 66ch (2선)〜18ch (4단자페어)
- 임피던스 계측을 고려한 회로설계로 측정오차를 줄임（영향량 0.01%f.s.※1）※1 BT4560 100mΩ 레인지, R측정, 측정 주파수 1kHz에서
- 배터리셀의 OCV측정, 내부저항측정, 외장전위측정에 사용
- 배터리 모듈도 측정 가능（DC 60V까지）
클릭 하시면 이동합니다.
히오키 ・ HIOKI
SW1001
스위치 메인 프레임
SW1001 SWITCH MAINFRAME
.제품번호 (발주 코드)
| SW1001 | 3슬롯 |

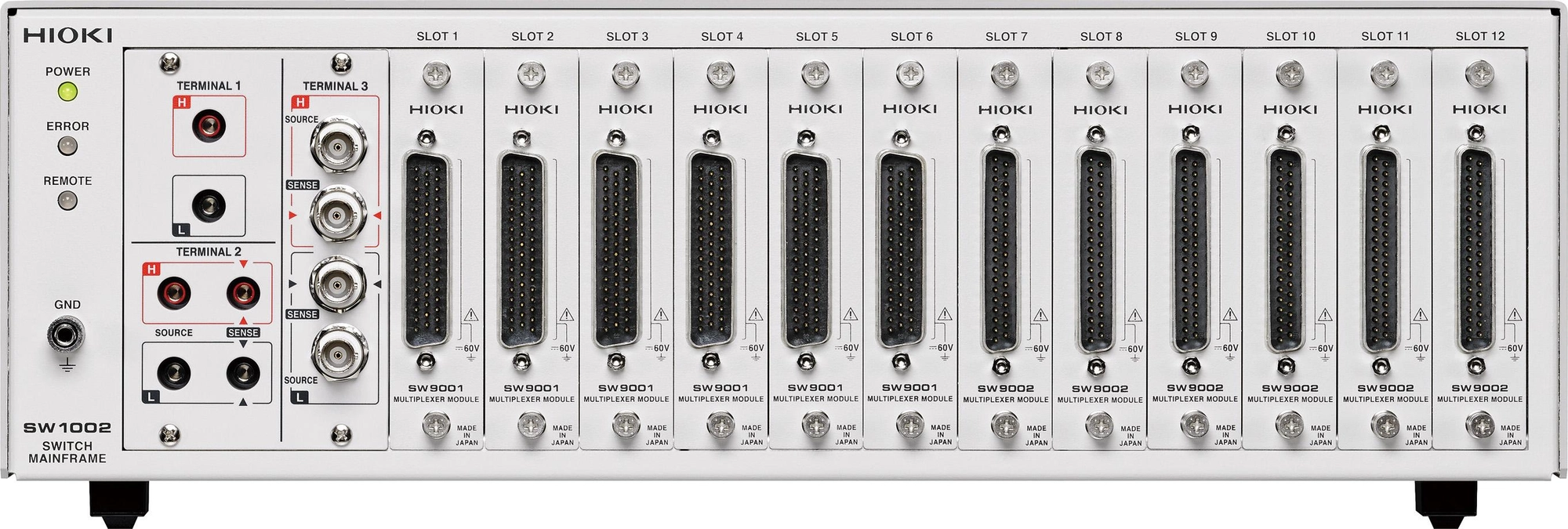

| SW1002 | 12슬롯 |
스위치 메인 프레임에 멀티플렉서 모듈은 부속되어 있지 않습니다. 측정용도에 따라 옵션의 모듈을 구매해 주십시오.

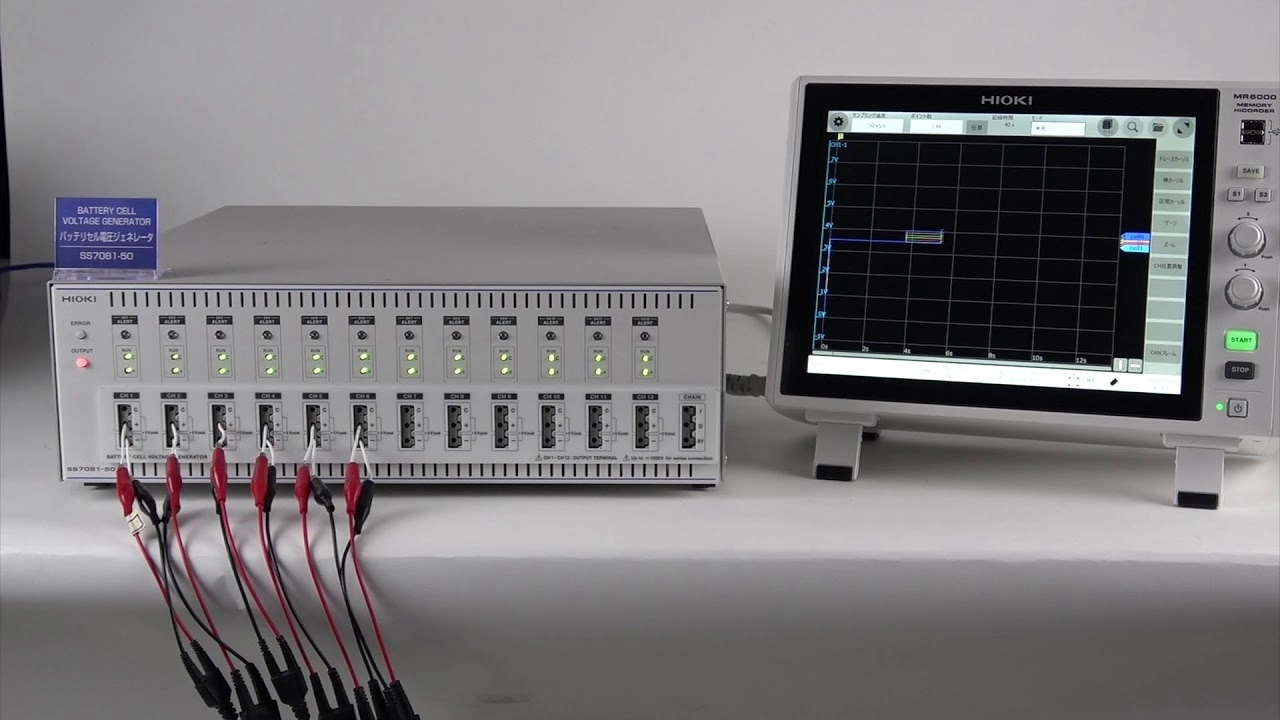

배터리의 불량요인을 발견, 해석, 열화 해석을 효율화BT4560+SW1001 측정 예 |

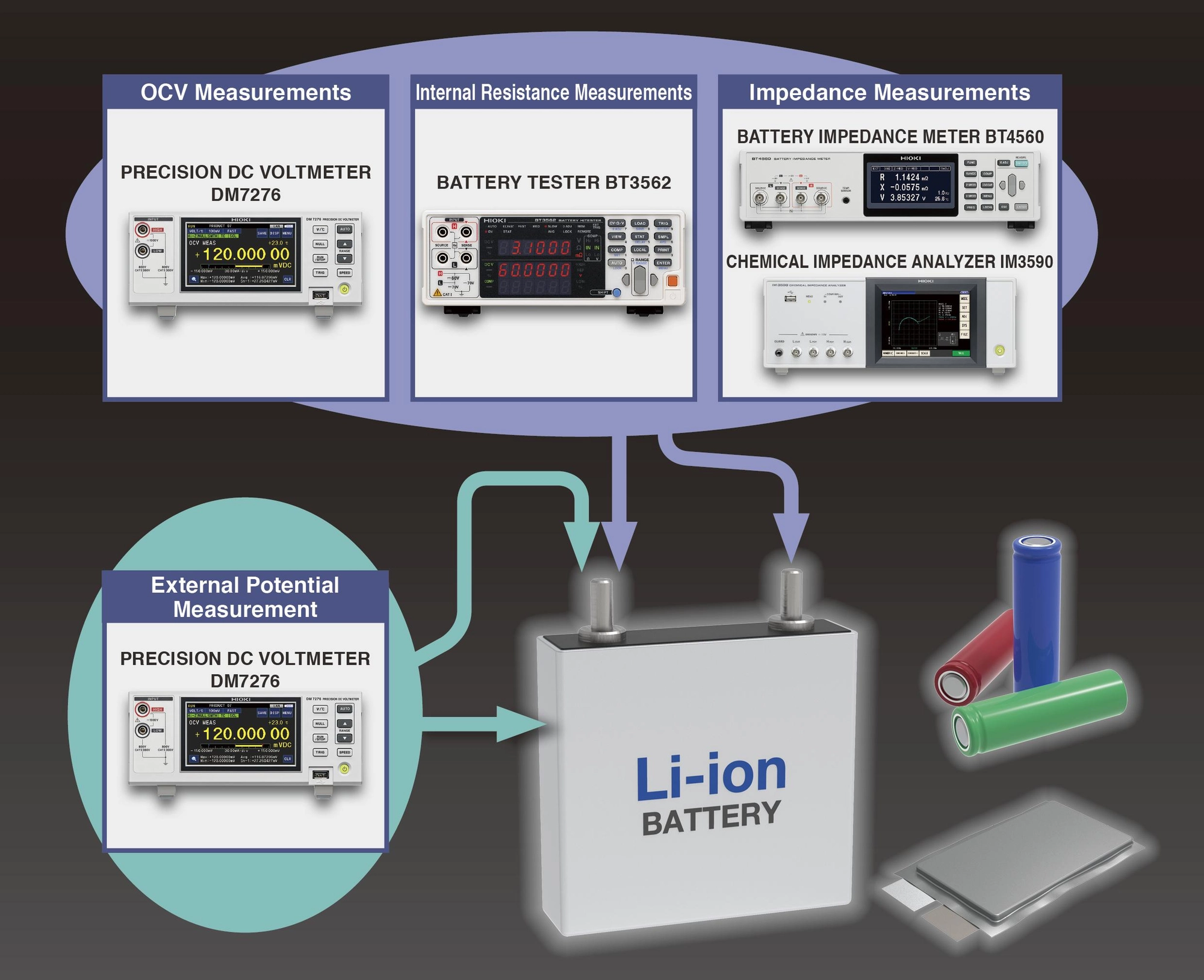

배터리의 다양한 측정을 다채널로. 조합 정확도를 보증SW1001과 배터리용 각종 측정기와의 조합에 따라 배터리 셀의 OCV(개방 전압) 측정, 내부 저항 측정, 저주파에 따른 반응 저항 측정, Cole-Cole plot, 외장 전위 측정이 다채널로 가능하게 됩니다. |  |

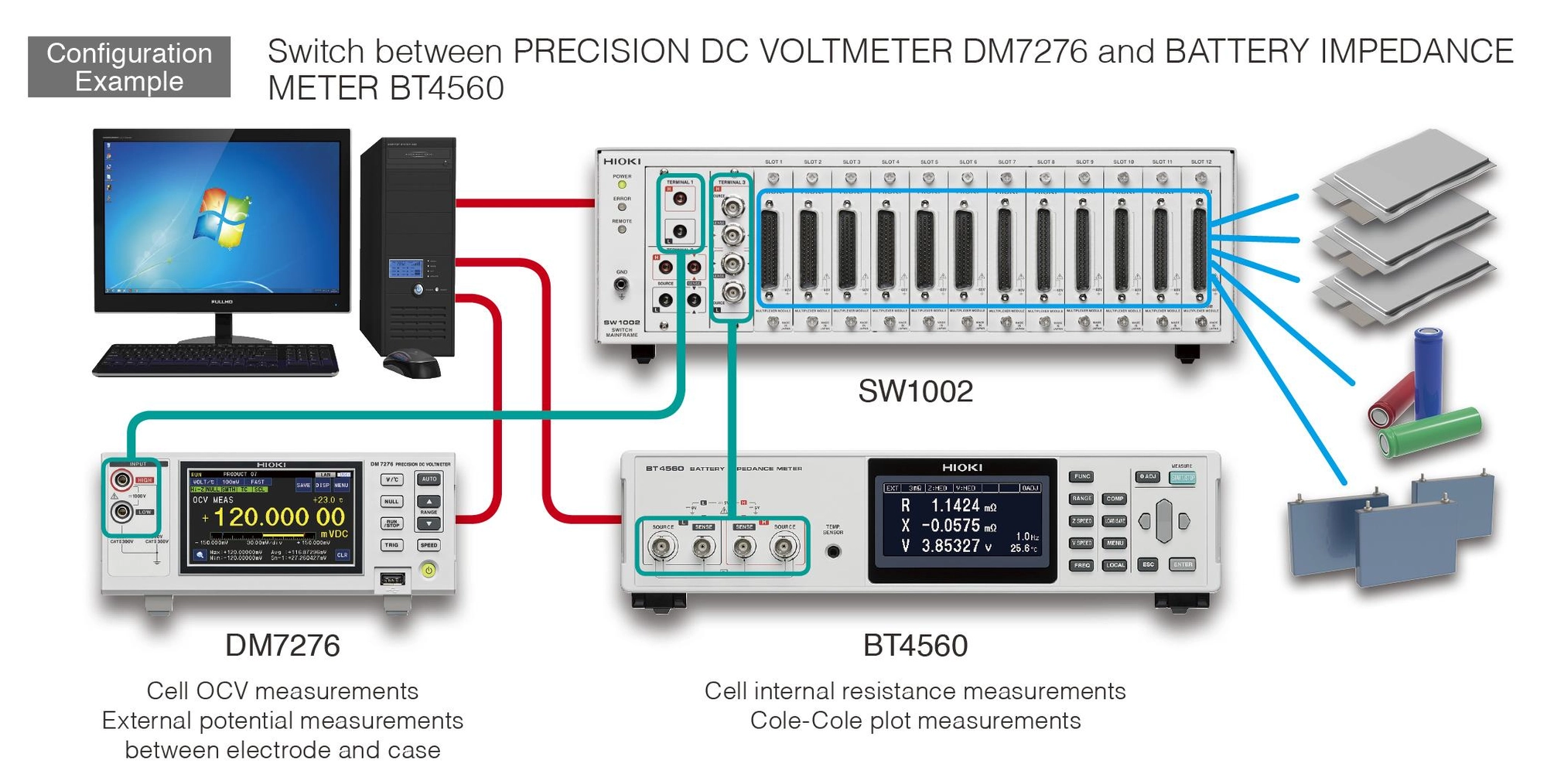

다른 기능의 측정기를 2대까지 연결 가능2종류의 측정기를 순차 전환하여 여러 측정이 가능합니다. |  |
전용 PC 소프트로 배터리 계측을 쾌적하게 서포트무료 다운로드 가능한 전용 PC 소프트를 사용하면 각종 측정을 보다 쾌적하게 실시할 수 있습니다. |  |
임피던스 계측을 배려한 회로 설계교류 측정 전류의 자속을 취소하고 소스와 센스를 분리하는 것으로 검출 신호로의 영향을 경감. 과전류의 영향이 적고 신뢰성이 높은 측정을 실현합니다. |  |
선택 가능한 2종류의 멀티플렉서 모듈멀티플렉서 모듈 SW9001
|  |

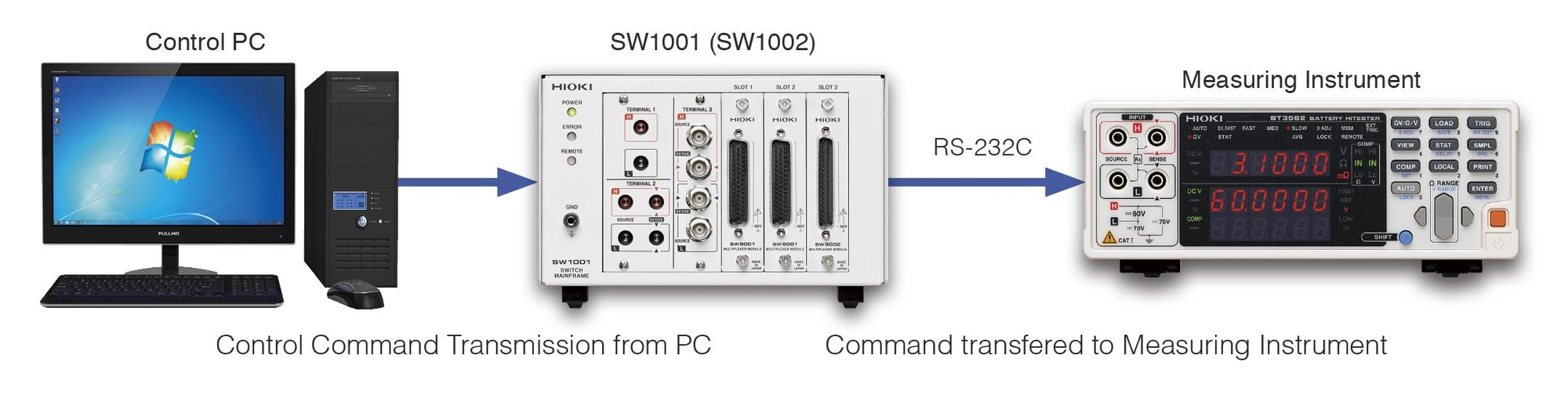

통신 커맨드 송신 기능으로 제어 PC의 사용 포트 수를 절약일반적으로 PC에서의 제어는 스위치용의 통신 포트와 측정기용의 통신 포트 2가지가 필요합니다. SW1001의 통신 커맨드 전송 기능을 사용하면 PC에서의 제어용 커맨드를 스위치 메인 프레임이 중단하여 측정기로 전송 (측정기에서의 응답도 가능). 측정기 측의 통신 포트 사용 수를 절약할 수 있습니다. |  |
스캔 기능사전에 등록한 스캔 리스트에 근거하여 순차적으로 채널을 전환하는 기능입니다. 스위치 메인 프레임과 측정기의 EXT. I/O를 연결. 스캔 기능을 사용하는 것으로 채널 전환과 트리거 측정을 동기하여 연속적으로 스캔할 수 있습니다. |  |
