DRUCK RPS8100 고정밀 공진 압력 센서
DRUCK RPS8100 고정밀 공진 압력 센서
DRUCK RPS8100 High accuracy resonant pressure sensor
- 높은 정밀도, 보상된 온도에서 ±0.01% FS 범위
- 높은 안정성, ±100ppm FS/년
- 넓은 온도 범위, 최대 -40°C ~ +125°C(-40° ~ +125°C) 257°F)
- 열악한 환경에서 사용하기에 적합한 매체 분리 구조 환경
- 다중 출력 구성, RS-232, RS-485, USB 2.0, CAN 버스, 주파수 및 다이오드(TTL)
- 다양한 압력 및 전기 연결 선택 가능 특정 요구 사항에 맞게
원산지 U.K
제조사 BAKER HUGHES
브랜드 DRUCK
무게 1kg
택배 · 기본 무료
DRUCK RPS8100 제품 정보

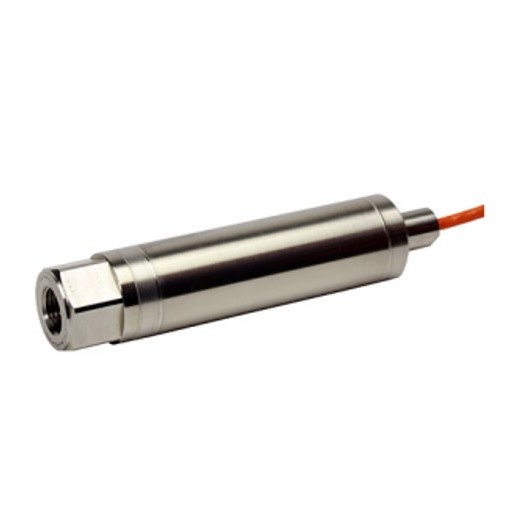

DRUCK RPS8100은 공진 실리콘 압력 센서 기술인 TERPS를 적용한 고정밀 공진 압력 센서로, 주파수·다이오드(TTL)로 신호를 출력합니다. 0~2bar·0~3.5bar 절대압 기본 범위에 기압 범위도 교정할 수 있으며, 25mm 스테인리스 스틸 실리콘 노출 구조로 비응축 건조 기체를 측정합니다. 교정 범위, 보상 온도 범위, 정확도 등급, 압력·전기 연결부는 주문 시 지정합니다.
핵심 특징
- TERPS 공진 실리콘 압력 센싱 기술 적용
- 주파수·다이오드(TTL) 출력(전자 옵션 코드 1), 응답 시간 25ms 미만
- 정확도 등급 선택: A1 Standard 0.02% FS / A2 Improved 0.01% FS, 기압 범위 개선 정확도 최대 ±0.1hPa
- 장기 안정도 최대 ±0.01% FS/년(일반값 ±0.005% FS), 보상 온도 범위 4종 선택
- 가속도 영향이 낮은 구조(자세 영향 0.05mbar/g 미만)
선택 가이드
- 세부 사양·기본 구성품은 견적·주문 시 확인하세요
- 디지털 출력(RS485·RS232·CANbus·USB 2.0)이 필요하면 DPS 형명을 확인하세요

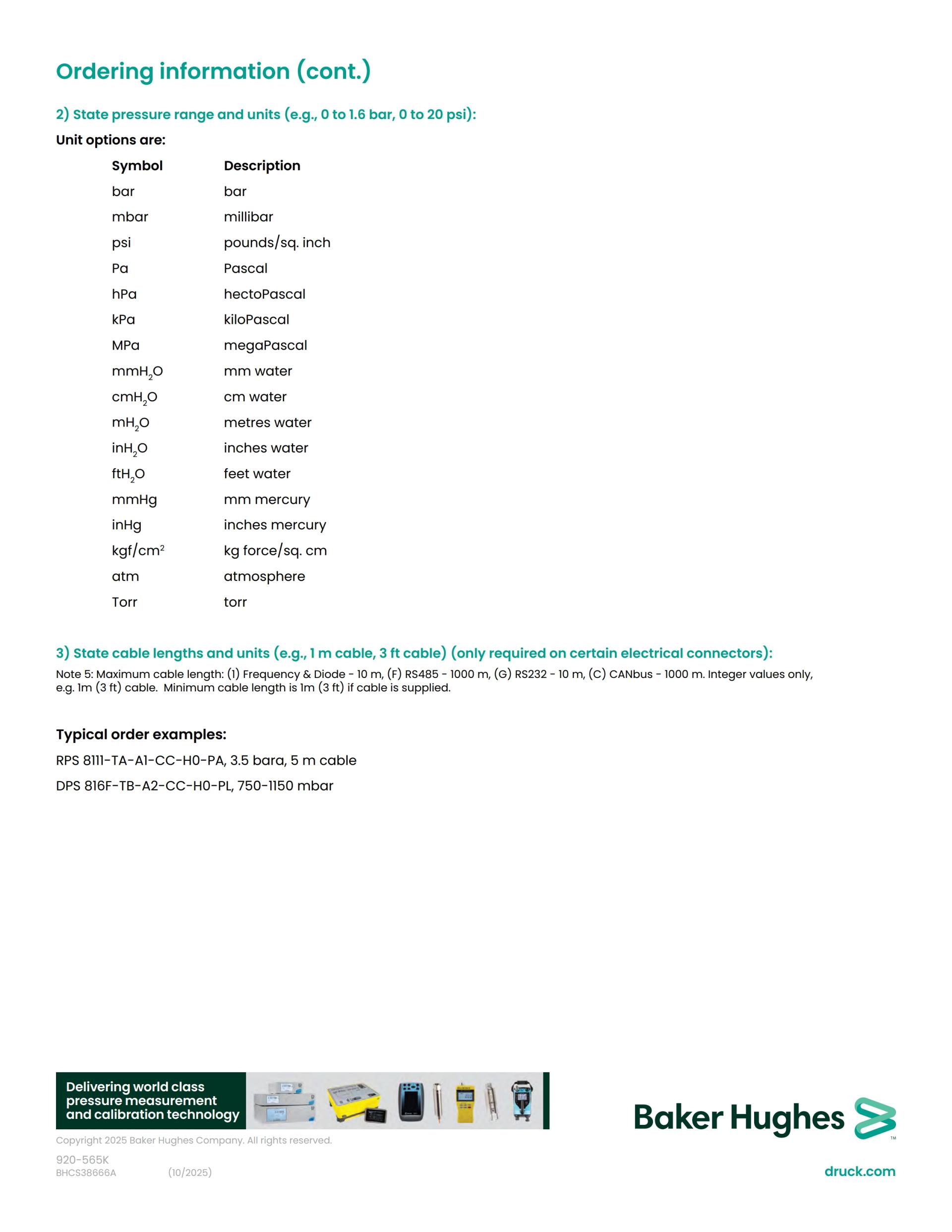

- 압력 범위와 단위를 주문 시 지정합니다(예: 0~1.6bar). 3.5bar를 넘는 범위는 RPS/DPS 8000 시리즈 별도 상품을 확인하세요
- 다른 기압 범위는 요청 시 제공 여부를 견적 시 확인하세요
- 실리콘이 노출되는 구조라 측정 매체는 비응축 건조 기체로 제한됩니다
- 케이블이 있는 전기 연결부는 케이블 길이를 정수 단위(m 또는 ft)로 지정합니다. 주파수·다이오드 출력의 최대 길이는 10m, 최소 1m입니다

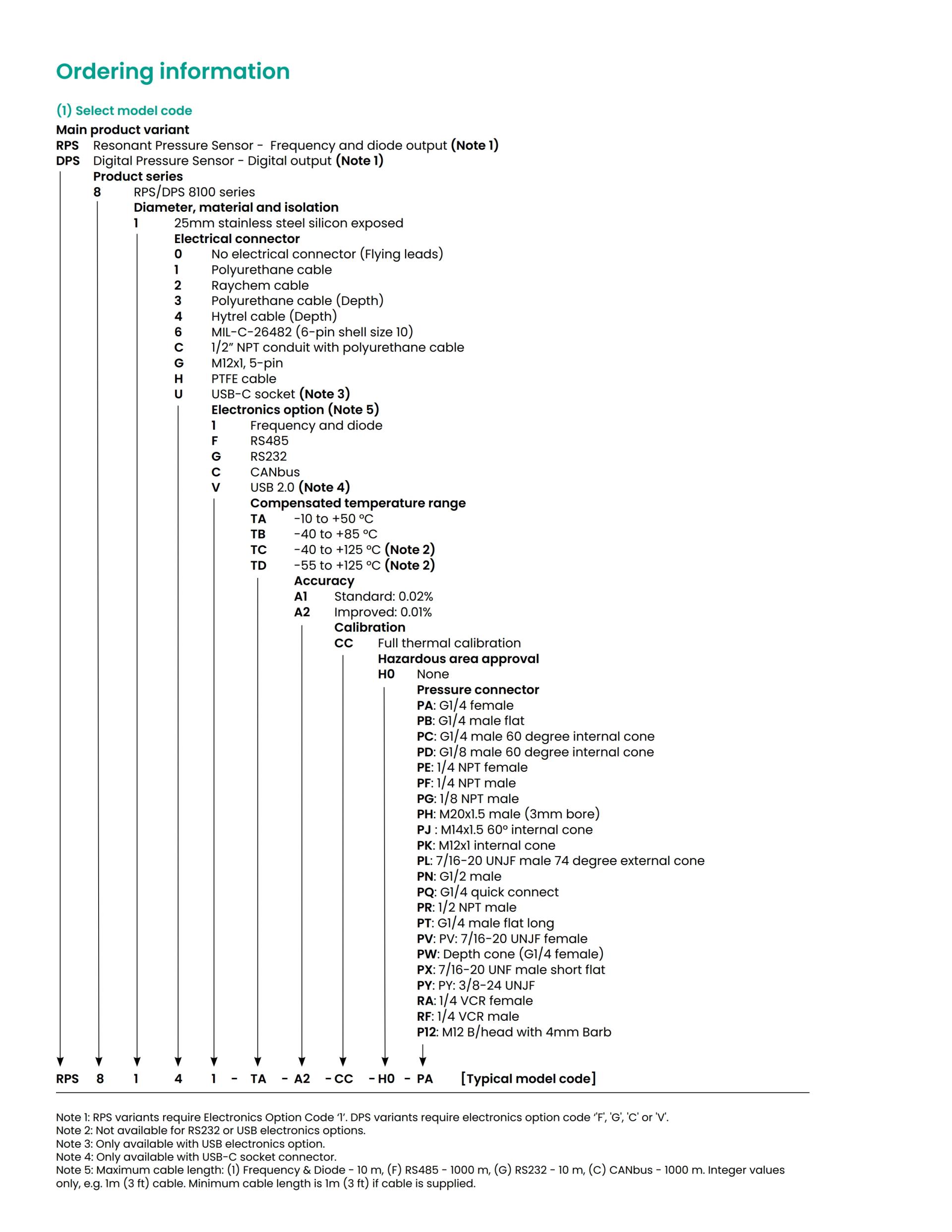

- 주문 코드 예: RPS 8111-TA-A1-CC-H0-PA, 3.5 bara, 5 m cable

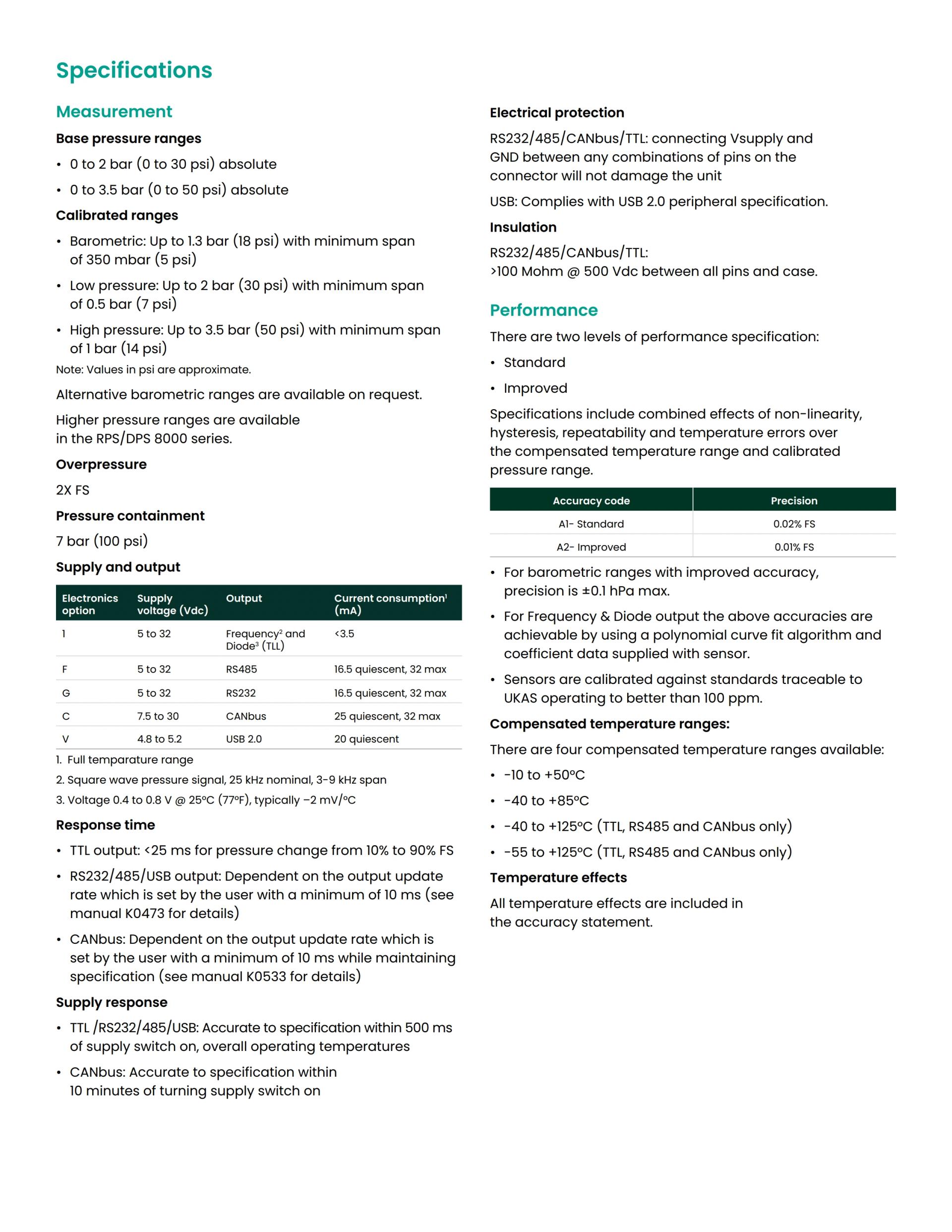

주요 사양
| 모델 | RPS8100 (주문 코드 RPS 81…) |
|---|---|
| 센서 방식 | TERPS 공진 실리콘 압력 센서 |
| 출력 | 주파수·다이오드(TTL), 전자 옵션 코드 1 |
| 압력 신호 | 구형파, 공칭 25kHz, 스팬 3~9kHz |
| 다이오드 | 전압 0.4~0.8V(25℃), 일반적으로 -2mV/℃ |
| 공급 전압·소비 전류 | 5~32Vdc, 3.5mA 미만(전체 온도 범위) |
| 기본 압력 범위(절대압) | 0~2bar, 0~3.5bar (더 높은 범위는 RPS/DPS 8000 시리즈) |
| 교정 범위 | 기압: 최대 1.3bar, 최소 스팬 350mbar / 저압: 최대 2bar, 최소 스팬 0.5bar / 고압: 최대 3.5bar, 최소 스팬 1bar |
| 과압 | 2 × FS |
| 압력 격납(Pressure containment) | 7bar |
| 정확도 | A1 Standard 0.02% FS / A2 Improved 0.01% FS (기압 범위 개선 정확도는 최대 ±0.1hPa) |
| 장기 안정도 | 최대 ±0.01% FS/년 (일반값 ±0.005% FS) |
| 보상 온도 범위 | TA -10~+50℃ / TB -40~+85℃ / TC -40~+125℃ / TD -55~+125℃ |
| 응답 시간 | 10%→90% FS 압력 변화 시 25ms 미만 |
| 전원 인가 후 안정 시간 | 전체 작동 온도에서 500ms 이내 |
| 절연 | 500Vdc에서 모든 핀과 케이스 사이 100MΩ 초과 |
| 작동·보관 온도 | 선택한 보상 온도 범위와 동일(일부 전기 연결부는 아래 표의 온도로 제한) |
| 자세(g) 영향 | 0.05mbar/g 미만 |
| 허용 매체 | 316L 스테인리스 스틸, 실리콘, 이산화규소, 플루오로실리콘 RV 접착제, 유리와 호환되는 비응축 건조 기체 |
| 본체 | 25mm 스테인리스 스틸, 실리콘 노출 구조 |
| 진동 | BS EN 60068-2-6 사인 스윕 5Hz~2kHz 20gn / BS EN 60068-2-64 랜덤 10Hz~2kHz 4gn RMS 축당 1시간, 영향 0.02% FS 미만 |
| 충격 | DO-160E 9 (figure 7.2) 20gn 11ms 톱니파 |
| 주문 사양 코드 | 교정 CC(Full thermal calibration), 방폭 승인 H0(None) |
| 적합성 표시 | CE 마킹, RoHS |

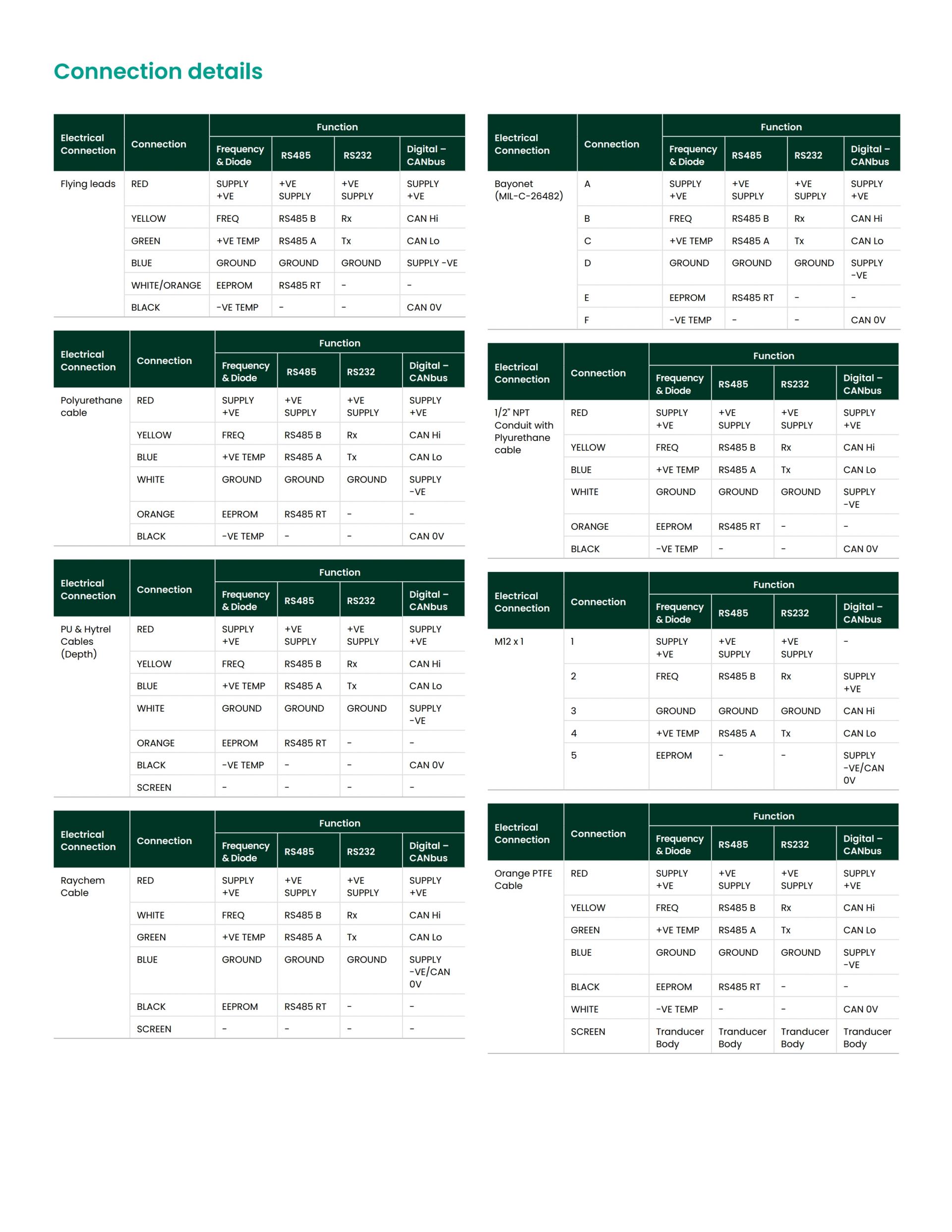

전기 연결부 선택
| 코드 | 전기 연결부 | 최대 사용 온도 | IP 등급 |
|---|---|---|---|
| 0 | 커넥터 없음(리드선) | -55~+125℃ | - |
| 1 | 폴리우레탄 케이블 | -40~+85℃ | IP65 |
| 2 | Raychem 케이블 | -55~+125℃ | IP65 |
| 3 | 폴리우레탄 수심용(depth) 케이블 | -40~+85℃ | IP68 |
| 4 | Hytrel 수심용(depth) 케이블 | -40~+85℃ | IP68 |
| 6 | MIL-C-26482(6핀, 셸 사이즈 10) | -55~+125℃ | 허메틱 밀봉 |
| C | 1/2" NPT 컨딧(폴리우레탄 케이블) | -40~+85℃ | IP67 |
| G | M12x1 5-pin | -55~+125℃ | 허메틱 밀봉 |
| H | 오렌지 PTFE 케이블 | -55~+125℃ | IP54 |
압력 연결부 선택
| 코드 | 압력 연결부 |
|---|---|
| PA | G1/4 female |
| PB | G1/4 male flat |
| PC | G1/4 male 60° internal cone |
| PD | G1/8 male 60° internal cone |
| PE | 1/4 NPT female |
| PF | 1/4 NPT male |
| PG | 1/8 NPT male |
| PH | M20x1.5 male (3mm bore) |
| PJ | M14x1.5 60° internal cone |
| PK | M12x1 internal cone |
| PL | 7/16-20 UNJF male 74 degree external cone |
| PN | G1/2 male |
| PQ | G1/4 quick connect |
| PR | 1/2 NPT male |
| PT | G1/4 male flat long |
| PV | 7/16-20 UNF female |
| PW | Depth cone (G1/4 female) |
| PX | 7/16-20 UNF male short flat |
| PY | 3/8-24 UNJF |
| RA | 1/4 VCR female |
| RF | 1/4 VCR male |
| P12 | M12 B/head with 4mm Barb |
사양은 제조사 RPS/DPS 8100 데이터시트(2025년 10월 판) 기준이며, 별도 표기가 없는 값은 25℃ ±5℃ 기준입니다. 주파수·다이오드 출력의 정확도는 센서와 함께 제공되는 계수 데이터로 다항식 보정을 적용했을 때 기준입니다.
드럭 ・ DRUCK
RPS8100
고정밀 공진 압력 센서
RPS8100 High accuracy resonant pressure sensor
더 많은 정보 보기 (블로그) : https://blog.naver.com/geniuss7179/222136422207

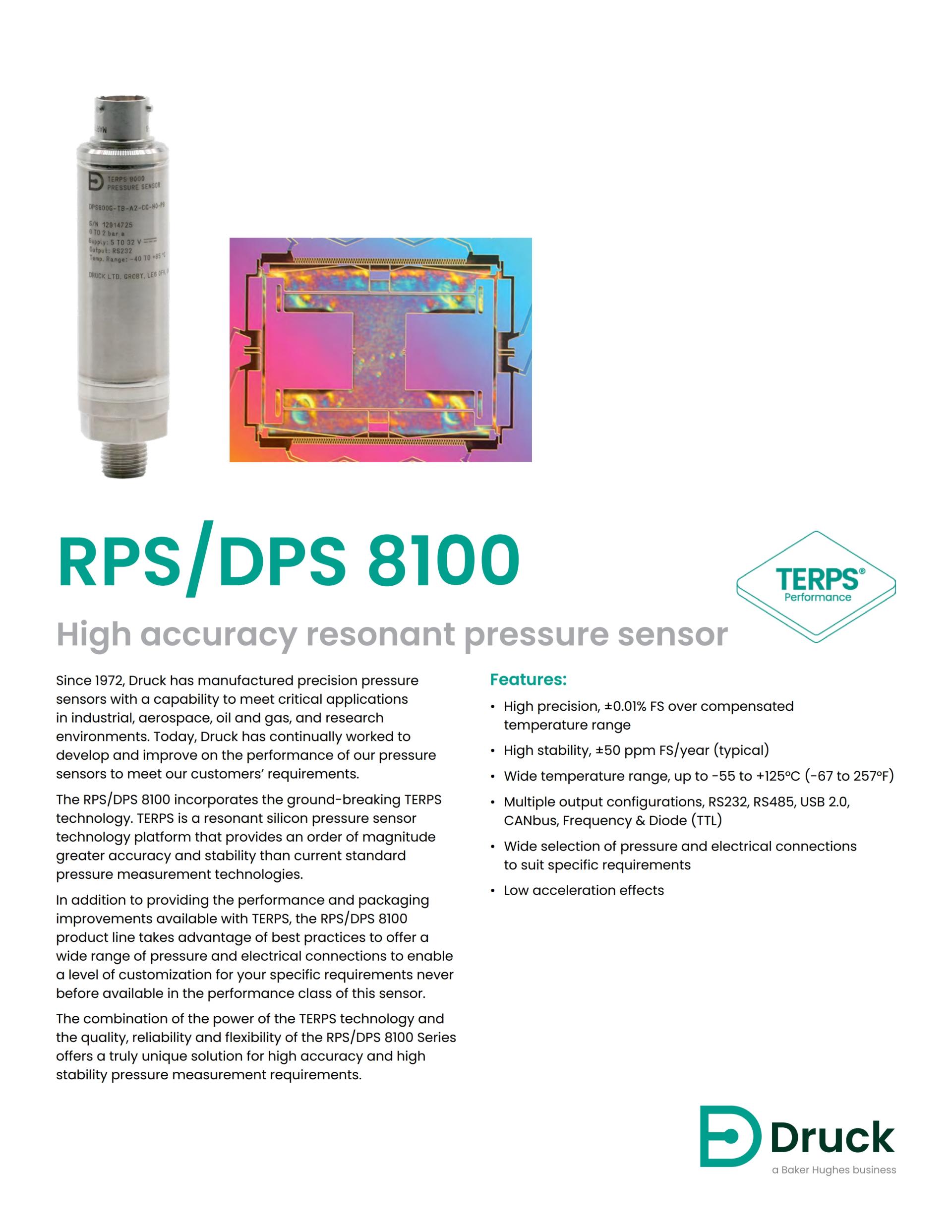

RPS8100 High accuracy resonant pressure sensor
- ±0.01%FS의 고정밀 정확도(Improved 등급 A2, Standard 등급 A1은 0.02%FS)
- 높은 안정성, ±100ppm FS/year
- 고안정도 : ±100ppm FS/year
- 기본 압력 범위 0~2bar, 0~3.5bar Abs(더 높은 범위는 RPS/DPS 8000 시리즈)
- 실리콘 노출 구조로 비응축 건조 기체 측정용
- 유연한 맞춤화를 가능케하는 다양한 압력 및 전기 연결 제공
- -40℃ ~ 85℃ 의 넓은 온도 범위(보상 온도 TB 기준, TA -10~50℃ / TC -40~125℃ / TD -55~125℃ 주문 선택)
- 새로운 TERPS 기술로 설계
- 출력 구성, 주파수·다이오드(TTL)
RPS8100의 출력 방식 : Resonant pressure sensor - frequency and diode output
DPS8100의 출력 방식 : Digital pressure sensor - digital output



TERPS 기술은 연료 소비를 최적화 하고, 터빈 성능을 미세 조정하며, 대기압을 측정하고 안정도를 향상 시킵니다.

TERPS 센서는 표준 실리콘 압력 센서보다 10배 높은 안정도를 가지고 있습니다.









더 많은 정보 보기 (블로그) : https://blog.naver.com/geniuss7179/222136422207
