HIOKI CT6710 전류 프로브
HIOKI CT6710 전류 프로브
HIOKI CT6710 CURRENT PROBE
- 30A, 5A, 0.5A의 3레인지 탑재, 1대로 대전류 30A부터 미소전류까지 폭 넓게 파형 관측
- 광대역 : DC〜50MHz
- 높은 S/N비와 10배의 출력율 : 오실로스코프의 최고 전압 감도 1mV/div 설정 시 100μA/div로 파형 표시 가능
- 오실로스코프의 BNC 단자에 직접 입력※1
※1 메모리 하이코더의 수지제 BNC 단자에 본 기기의 금속제 BNC단자를 연결할 경우, 수지제 단자가 변형・파손될 수 있습니다. 손상을 피하기 위해 파형관측기기의 BNC단자에 일직선으로 탈장착해 주십시오.
원산지 JAPAN
제조사 HIOKI
브랜드 HIOKI
무게 1kg
택배 · 기본 무료
HIOKI CT6710 제품 정보
HIOKI CT6710은 오실로스코프나 기록계의 BNC 입력 단자에 바로 연결하고 도체를 클램프해 전류 파형을 관측하는 전류 프로브입니다. 30A, 5A, 0.5A 3개 레인지를 갖추고 DC~50MHz(-3dB) 대역에서 돌입 전류부터 미소 전류까지 한 대로 관측합니다. 전원은 전원 3269 또는 프로브 전원 유닛 Z5021에서 공급받습니다.
핵심 특징
- 30A(0.1V/A), 5A(1V/A), 0.5A(10V/A) 3개 레인지를 중계 BOX의 레인지 키로 전환
- 0.5A 레인지 출력 전압율 10V/A: 오실로스코프 1mV/div 설정에서 100μA/div로 파형 표시 가능
- DC~50MHz(-3dB) 대역, 상승 시간 7.0ns 이하
- 정격을 넘는 전류가 입력되면 경고 표시등 점멸, 잘못된 레인지에서 정격 전류 초과 입력이 계속되면 발열 손상을 막는 보호 기능 동작
- BNC 단자를 끼우면 자동으로 잠기고 해제 레버로 분리하는 원터치 방식
선택 가이드
- 메모리 하이코더에서 전원 공급이 불가능한 경우 옵션 전원 3269가 필요합니다. 3269는 CT6710 시리즈를 2개까지 구동합니다
- 프로브 전원 유닛 Z5021(MR6000 공장 출하 시 지정)은 CT6710 시리즈를 4개까지 구동합니다
- 출력은 내부에서 종단되어 있으므로 1MΩ 등 고입력 임피던스 전압 입력 기기에 연결하세요. 메모리 하이코더의 수지제 BNC 단자에 연결하면 단자가 변형·파손될 수 있으므로 파형 관측 기기의 BNC 단자에 바로 탈착하세요
- 측정 가능 도체는 φ5mm 이하 절연 도체입니다. 대역이 DC~120MHz로 넓은 모델이 필요하면 CT6711을 확인하세요
- 30A 레인지의 주파수 딜레이팅을 넘는 입력은 보호 기능이 동작하기 전에 측정 회로를 손상시킬 수 있으며, 장시간 연속 측정 시에는 오프셋 드리프트에 주의하세요
주요 사양
| 모델 | CT6710 |
|---|---|
| 주파수 대역 | DC~50MHz (-3dB) |
| 상승 시간(10%~90%) | 7.0ns 이하 |
| 지연 시간(대표값) | 30A 레인지 12ns / 5A 레인지 12ns / 0.5A 레인지 13ns (상승 시간 1ns 입력 신호 기준) |
| 노이즈 | 75μA rms 이하 (0.5A 레인지, 대역 20MHz 측정기에서) |
| 최대 정격 전류 | 30A 레인지 30A rms / 5A 레인지 5A rms / 0.5A 레인지 0.5A rms (DC·정현파 규정, 주파수 딜레이팅 있음) |
| 최대 피크 전류 | 30A 레인지 ±50A peak (입력 2초 이내) / 5A 레인지 ±7.5A peak / 0.5A 레인지 ±0.75A peak(10MHz 미만), ±0.3A peak(10MHz 이상) |
| 출력 전압율 | 30A 레인지 0.1V/A / 5A 레인지 1V/A / 0.5A 레인지 10V/A |
| 측정 가능 도체경 | φ5mm 이하 (절연 도체) |
| 외부 자계의 영향 | 20mA 이하 (DC 또는 60Hz 입력, 400A/m 자계) |
| 사용 온습도 | 0~40℃, 80%RH 이하 (결로 없음) |
| 정확도 보증기간 | 1년 (조정 후 정확도 보증기간 6개월) |
| 전원 | 전원 3269, 프로브 전원 유닛 Z5021에서 공급 |
| 케이블 길이 | 센서 케이블(중계 BOX~센서) 1.5m / 전원 케이블 1.0m (전원 플러그: LEMO FFA.0S.304.CLAC37Y) |
| 치수 | 센서부 155W × 18H × 26D mm / 중계 BOX부 45W × 120H × 25D mm / 터미네이션부 29W × 83H × 40D mm |
| 질량 | 370g |
진폭 정확도 (DC 또는 45~66Hz 정현파, 각 레인지 최대 피크 전류 이내)
| 레인지 | 보증 정확도 | 대표값(Typical) |
|---|---|---|
| 5A | ±3.0% rdg. ±1mV | ±1.0% rdg. ±1mV |
| 0.5A | ±3.0% rdg. ±10mV | ±1.0% rdg. ±10mV |
사양은 제조사 제공 자료 기준입니다. 최대 정격 전류는 주파수에 따라 감소(딜레이팅)합니다.
구성품
- 사용설명서 × 1
- 휴대용 케이스 × 1
히오키 ・ HIOKI
CT6710
전류 프로브
CT6710 CURRENT PROBE

제품번호 (발주 코드)
| CT6710 |

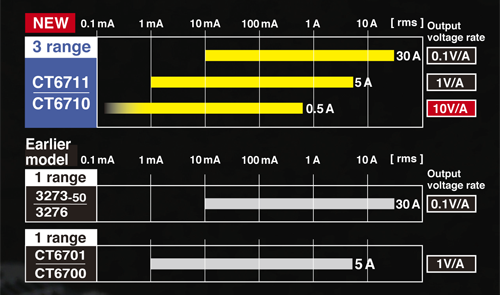

30 A, 5 A, 0.5 A의 3레인지 탑재, 폭 넓게 파형 관측30A, 5A, 0.5A의 3레인지를 탑재해 여러 동작상태의 전류 관측에 대응합니다. 중계BOX의 레인지 키를 누르면 간단히 전환할 수 있습니다. 급격하게 상승하는 돌입전류, 소비전류의 빠른 변화, Low Energy 디바이스의 미소전류 등, 1대로 여러 전류의 해석을 지원합니다. | ![]() |

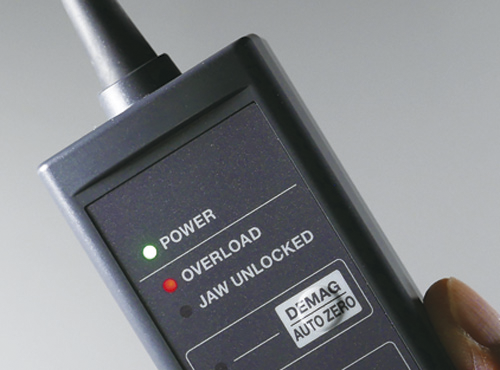

과입력 시의 보호기능을 탑재
| ![]() |

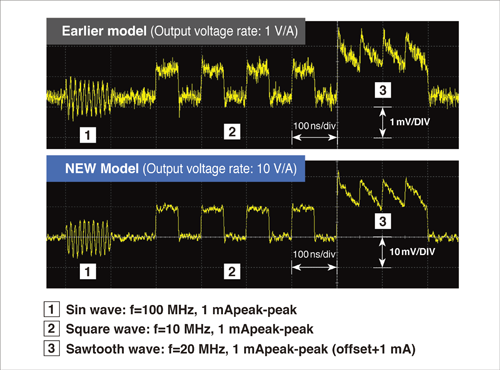

높은 S/N비와 10배의 출력율로 선명하게 관측오실로스코프의 필터 설정과 애버리지 처리 없이 보고자 하는 파형을 있는 그대로 볼 수 있습니다. 기존의 출력율 1V/A에서 10배 향상된 10V/A를 실현. 오실로스코프의 전압 감도를 1/10로 할 수 있어 오실로스코프의 S/N비가 향상됨으로써 미소전류파형을 깨끗하게 관측할 수 있습니다. | ![]() |
