OWON OC5010 AC/DC 커런트 프로브
가격문의(상세정보 참조)
OWON OC5010 AC/DC 커런트 프로브
OWON OC5010 AC/DC Current Probe
- 넓은 측정 범위: 0.05A - 100A
- 변환 비율: 100mA/V | 10mA/V
- 대역폭: DC~100KHz
- 클램프 개구부 크기: 11.8mm (최대)
- BNC 커넥터, 다양한 타입의 오실로스코프에 일반적으로 적용됨.
- 제로 조정 노브: 자기장 제거 및 제로 조정 기능
상품
원산지 CHINA
제조사 OWON
브랜드 OWON
배송
택배 · 기본 무료
클릭 하시면 이동합니다.
OWON OC5010 제품 정보

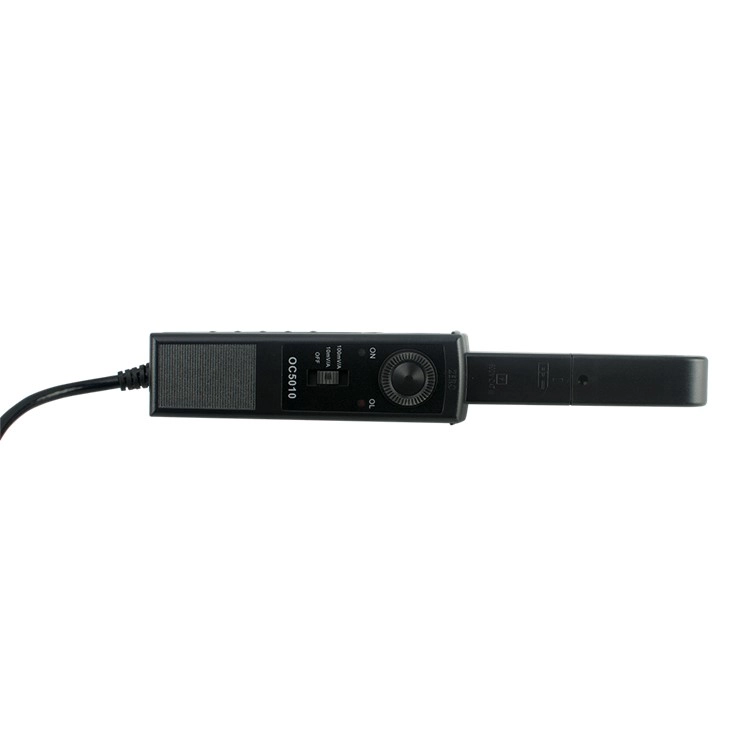

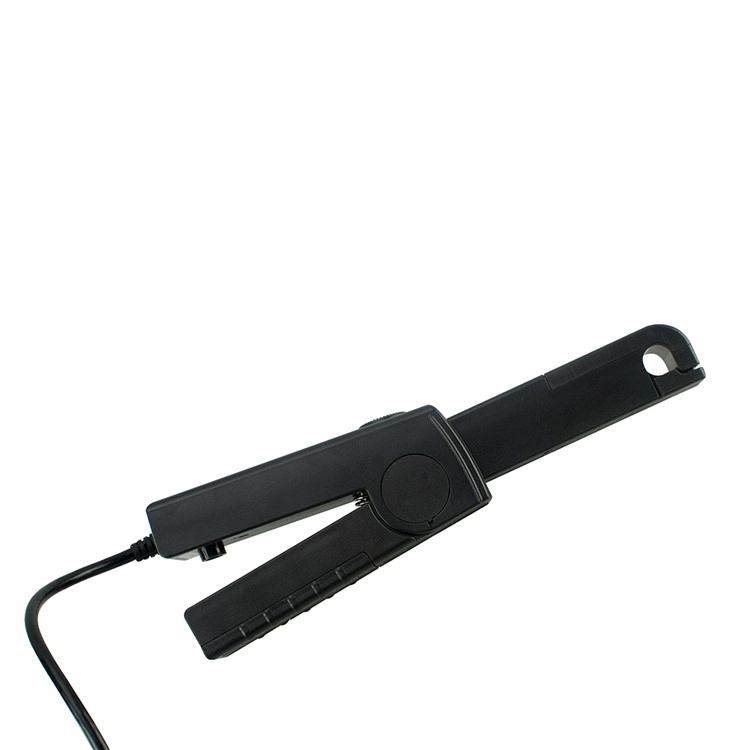

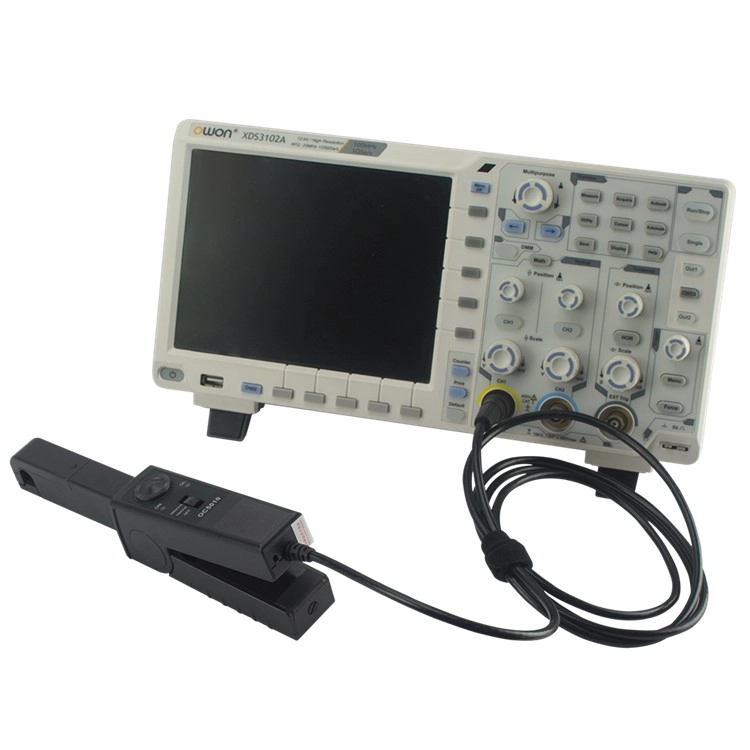

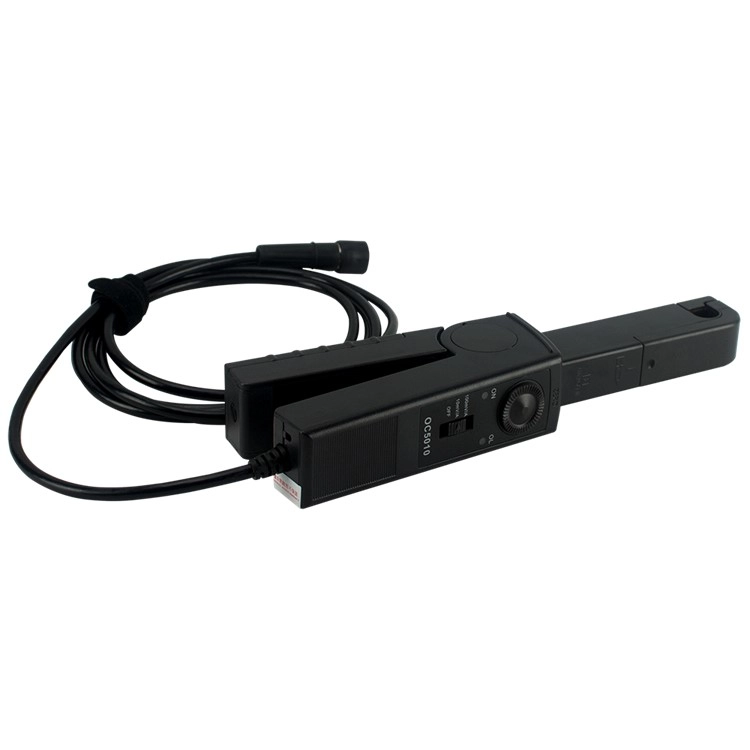

OWON OC5010은 홀 효과(Hall effect) 방식으로 AC와 DC 전류를 함께 측정하는 클램프형 전류 프로브입니다. 회로를 끊지 않고 도체에 집게를 물려 측정하며, 측정 대상과 전기적으로 절연된 상태에서 전류를 전압 신호로 바꿔 BNC 커넥터로 출력합니다. 1MΩ 이상, 100pF 이하 입력의 BNC 단자를 가진 오실로스코프 등 계측기에 연결해 0.05A~100A 범위의 전류 파형을 관찰하는 데 사용합니다.
핵심 특징
- 홀 효과 방식으로 AC/DC 전류를 비접촉 클램프 측정
- 100mV/A, 10mV/A 2단 레인지 전환으로 0.05A~100A 측정
- 주파수 대역 DC~100kHz(-3dB)
- 자기 제거(디마그네타이징)와 영점 조정을 하는 영점 조정 노브
- 전원 표시 LED와 레인지 과부하 표시 적색 LED
- 절연형 BNC 커넥터 출력, 최대 지름 11.8mm 도체 클램프
선택 가이드
- 연결할 계측기의 BNC 입력이 1MΩ 이상, 100pF 이하인지 확인하세요
- 측정할 전류 크기에 맞춰 레인지를 고릅니다. 100mV/A 레인지는 50mA~10A peak, 10mV/A 레인지는 최대 100A peak까지입니다

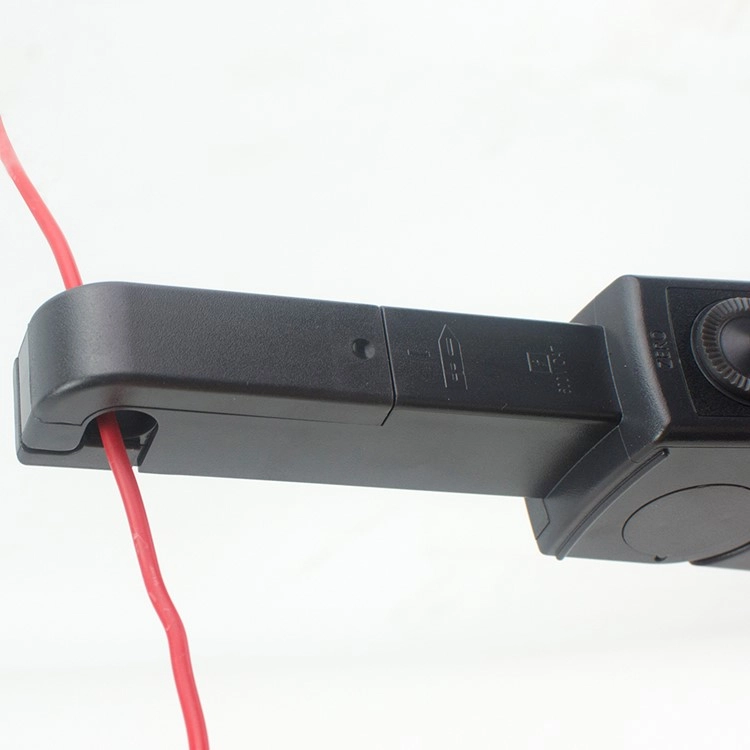

- 클램프로 물릴 수 있는 도체 지름은 최대 11.8mm입니다
- 9V 알카라인 배터리로 동작하므로 배터리 상태 표시 LED를 확인하며 사용하세요
주요 사양
| 모델 | OC5010 |
|---|---|
| 측정 방식 | 홀 효과 클램프형 AC/DC 전류 프로브 |
| 측정 전류 범위 | 0.05A~100A |
| 변환 비율 | 100mV/A / 10mV/A (2 레인지) |
| 주파수 대역(-3dB) | DC~100kHz |
| 부하 임피던스 | ≥1MΩ, ≤100pF |
| 입력 임피던스 | 0.01Ω |
| 최대 클램프 도체 지름 | 11.8mm |
| 출력 커넥터 | 절연형 BNC |
| 전원 | 9V 알카라인 배터리 (6.5V 초과 시 녹색 LED 점등) |
| 과부하 표시 | 적색 LED (레인지 변경 필요 시 점등) |
| 크기 | 231 × 36 × 67mm |
| 무게 | 330g (배터리 포함) |
레인지별 사양
| 항목 | 100mV/A 레인지 | 10mV/A 레인지 |
|---|---|---|
| 전류 범위 | 50mA~10A peak | 최대 100A peak |
| 출력 신호 오차 | 3% ± 5mV | 500mA~10A peak: 4% ± 500μV |
| 위상 편이 | DC~65Hz: < 1.5° | DC~65Hz: < 1° |
| 노이즈 | 6mV | 600μV |
| 슬루율 | 0.3V/μs | 20mV/μs |
| 상승/하강 시간 | < 3μs | < 4μs |
사양은 제조사 제공 자료 기준입니다.
구성품
- OC5010 전류 프로브
- 9V 배터리
- 사용 설명서
