HIOKI ST4030A 임펄스 권선 시험기
가격문의(상세정보 참조)

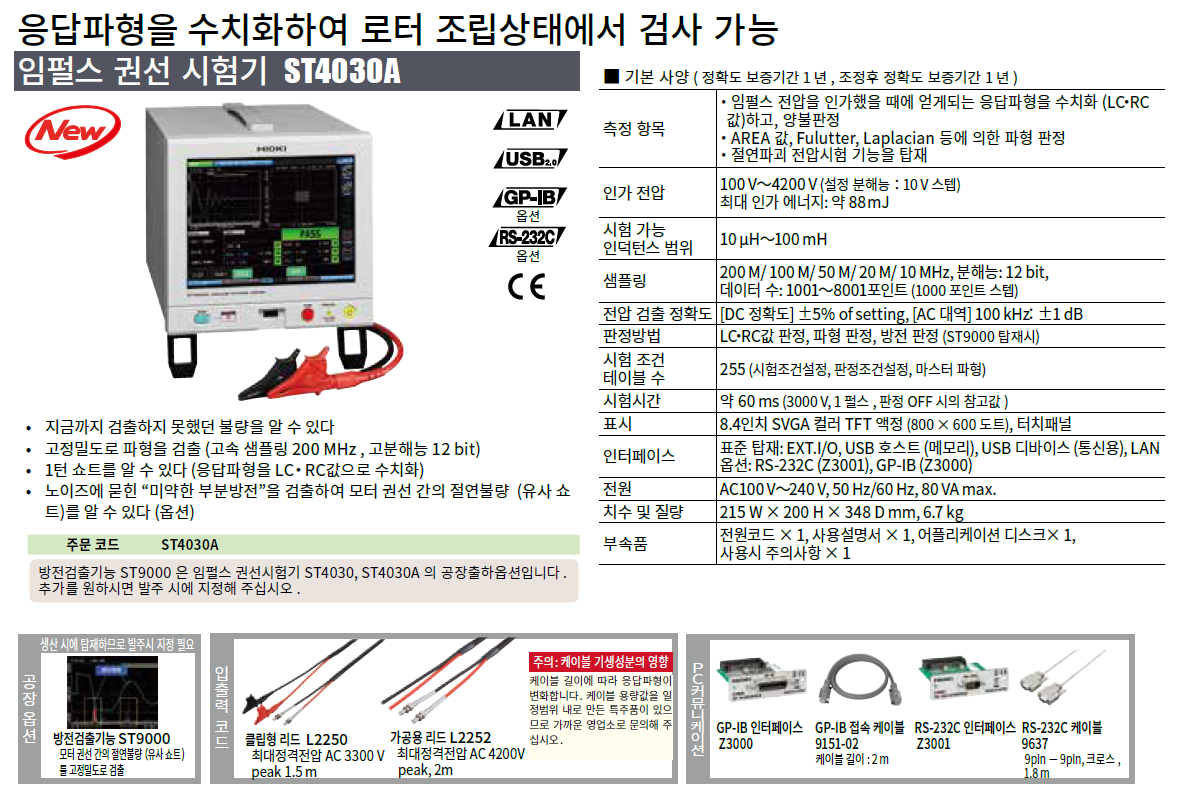

HIOKI ST4030A 임펄스 권선 시험기
HIOKI ST4030A IMPULSE WINDING TESTER
- 지금까지는 검출하지 못했던 불량을 알 수 있다
- 고정밀도 파형을 검출 (고속 샘플링 200MHz × 고분해능 12bit）
- 1턴 쇼트를 알 수 있다（응답파형을 LC・RC값으로 수치화）
- 노이즈에 묻힌 "미약한 부분방전"을 검출해 모터 권선 간의 절연 불량(유사 쇼트)을 알 수 있다 (옵션)
클릭 하시면 이동합니다.
히오키 ・ HIOKI
ST4030A
임펄스 권선 시험기
ST4030A IMPULSE WINDING TESTER
제품번호 (발주 코드)
| ST4030A |

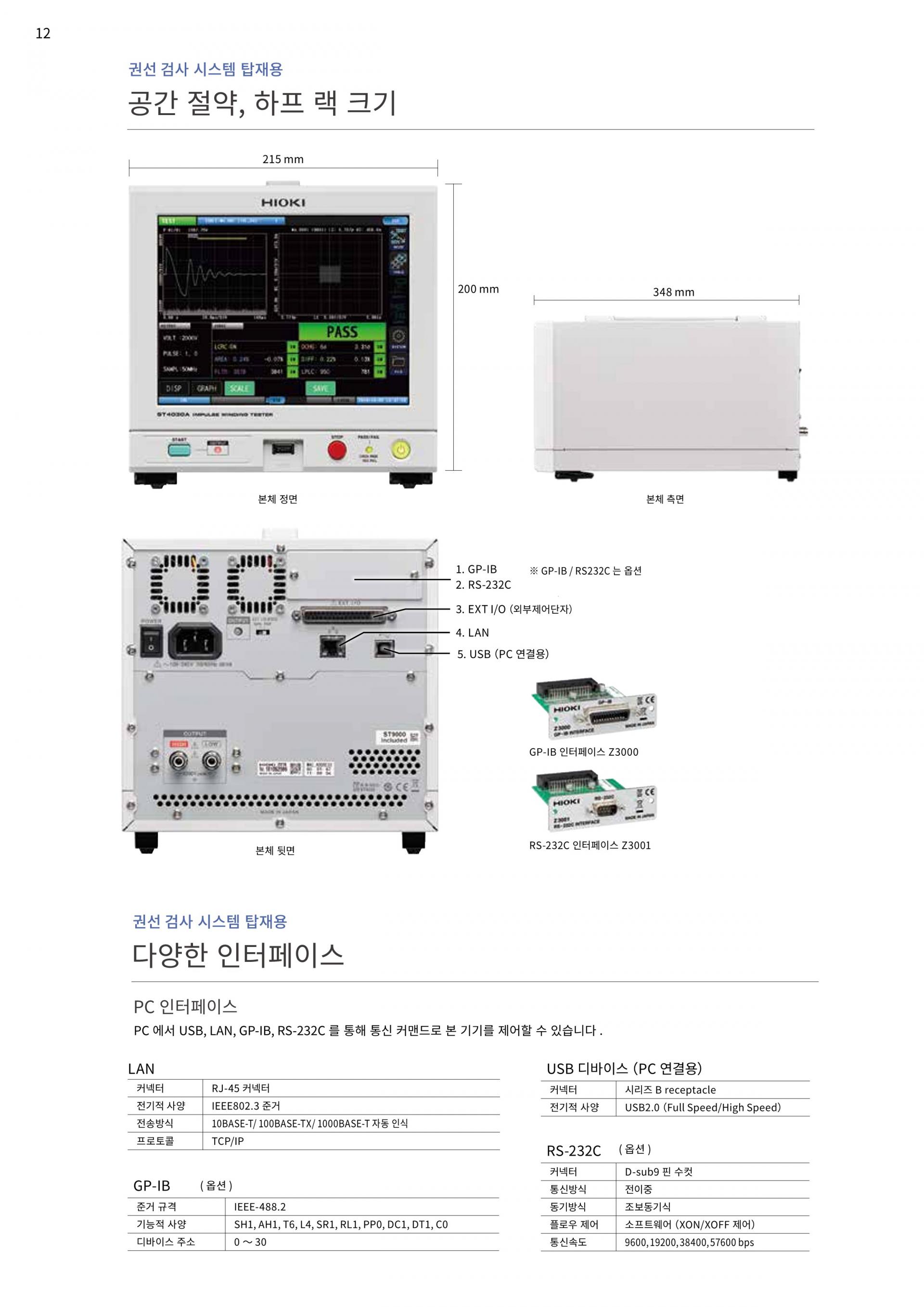

※ GP-IB, RS-232C는 옵션임.
※ 방전검출기능 ST9000은 임펄스 권선 시험기 ST4030,ST4030A의 공장출하옵션입니다. 추가를 원하시면 발주시에 지정해주십시오.

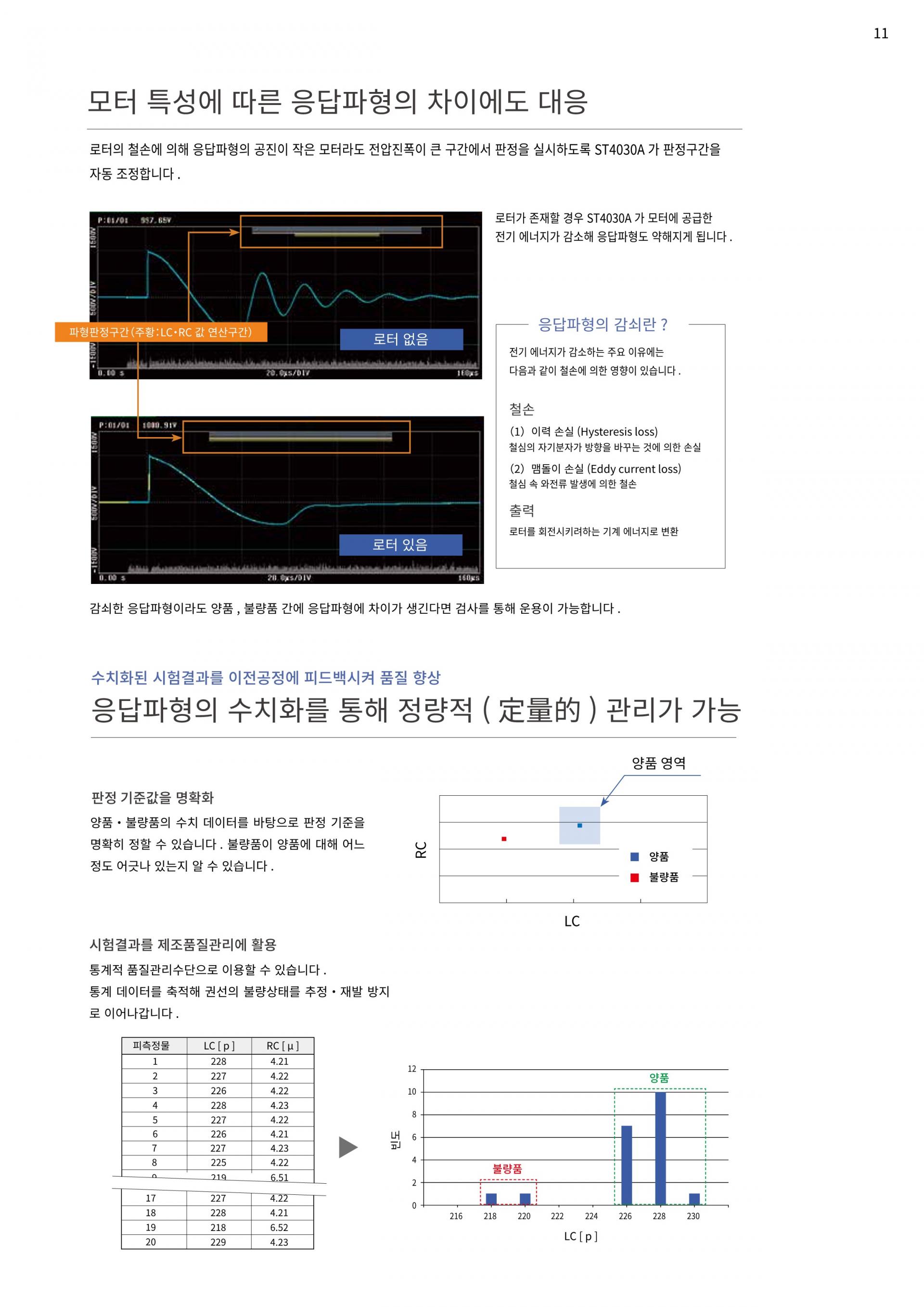

임펄스 권선 시험기 ST4030A 소개 동영상임펄스 권선 시험기 ST4030A는 응답 파형부터 특징량 LC, RC를 동정. 회로 정수값으로써 정량적으로 취급할 수 있으므로 파정할 임계값을 수치 데이터를 바탕으로 명확하게 결정할 수 있습니다. 그리고 시험 결과가 수치이므로 시험의 결과로부터 통계적 품질 관리 방법을 이용한 대처에 활용할 수 있습니다. 각 턴 쇼트의 축적 데이터를 전 행정으로 피드백하여 권선 불량 상태를 추정, 재발 방지로 연결할 수 있습니다. |

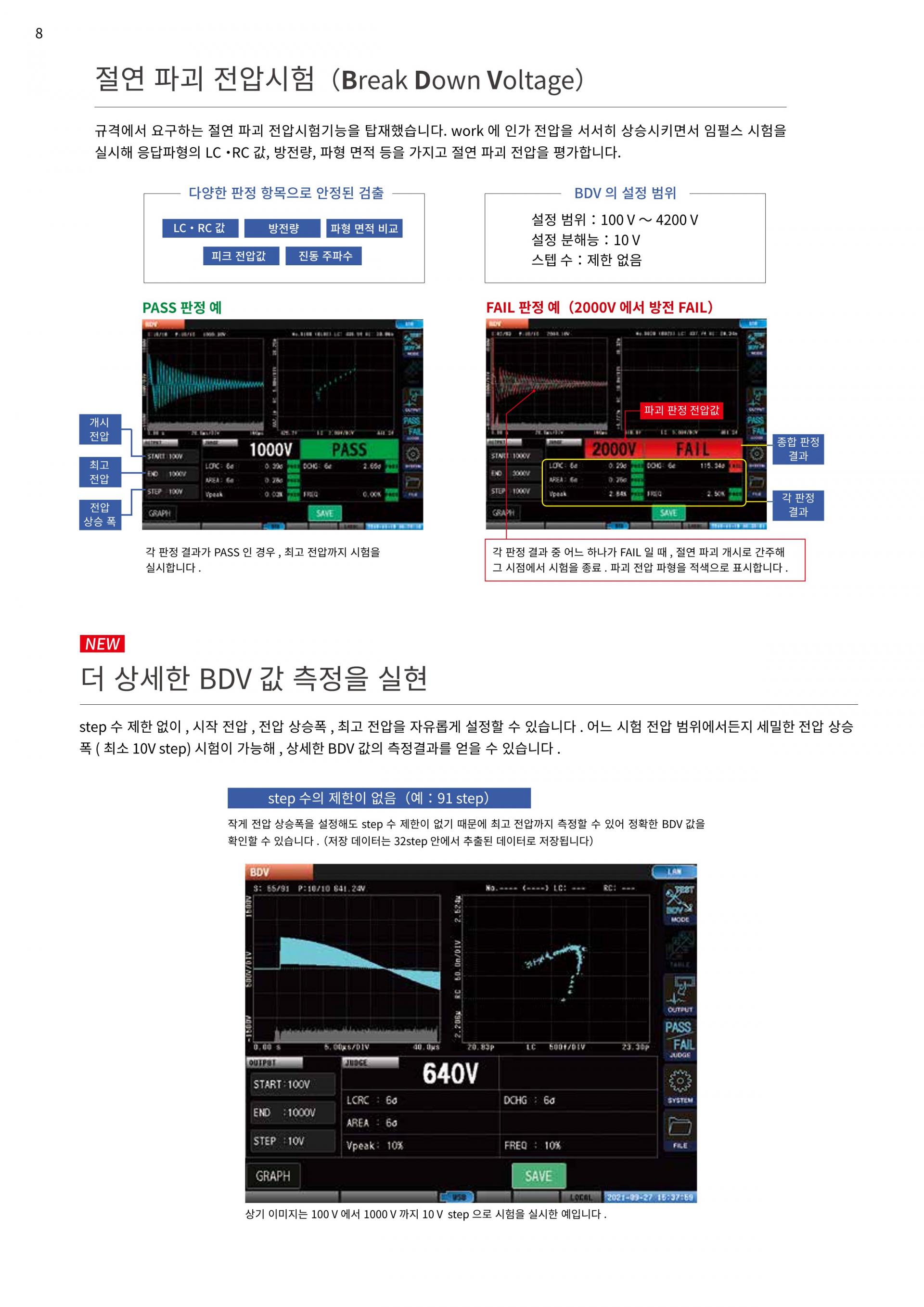

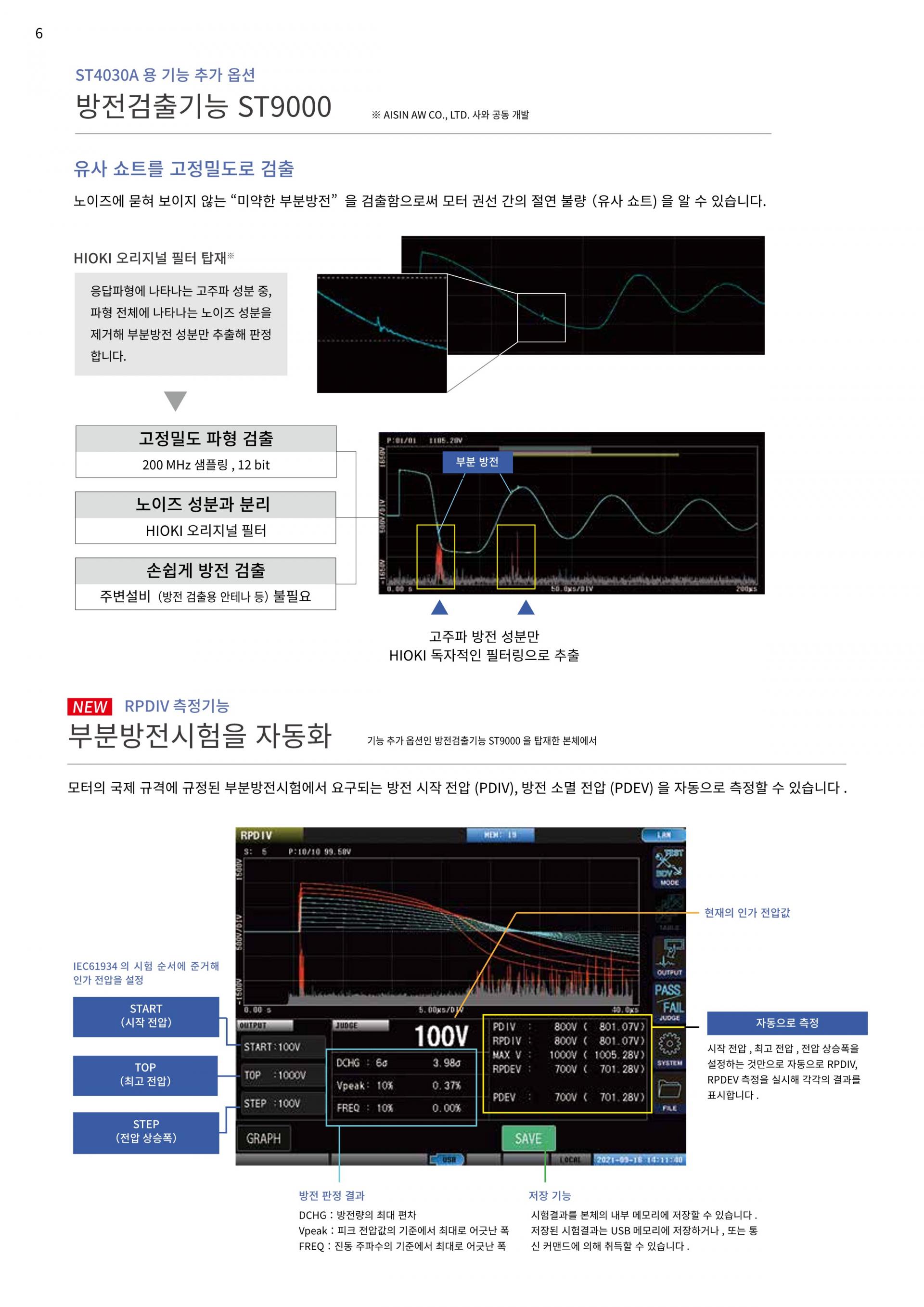

RPDIV 측정기능 탑재 (Ver.1.10 이후)모터의 국제 규격에 규정된 부분방전시험에서 요구되는 방전시작전압(PDIV), 방전소멸전압(PDEV)를 자동으로 측정할 수 있습니다. |  |

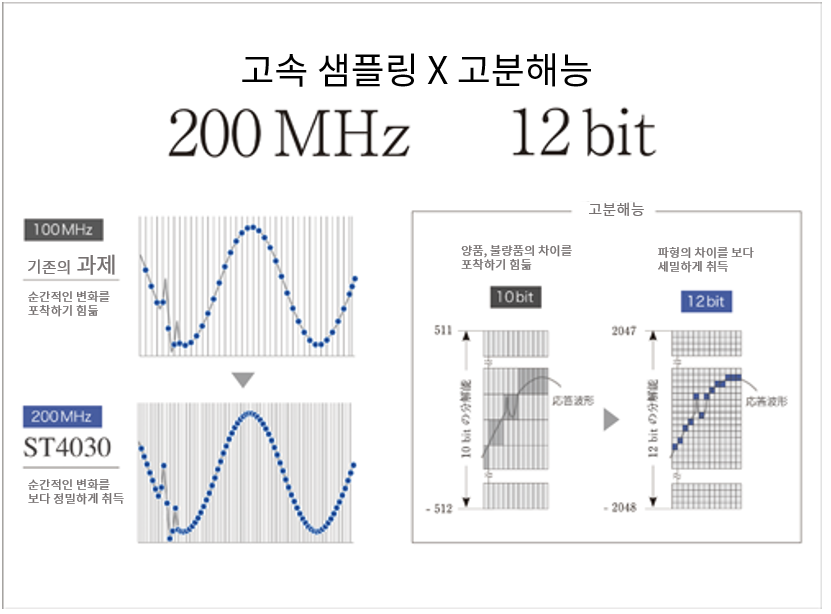

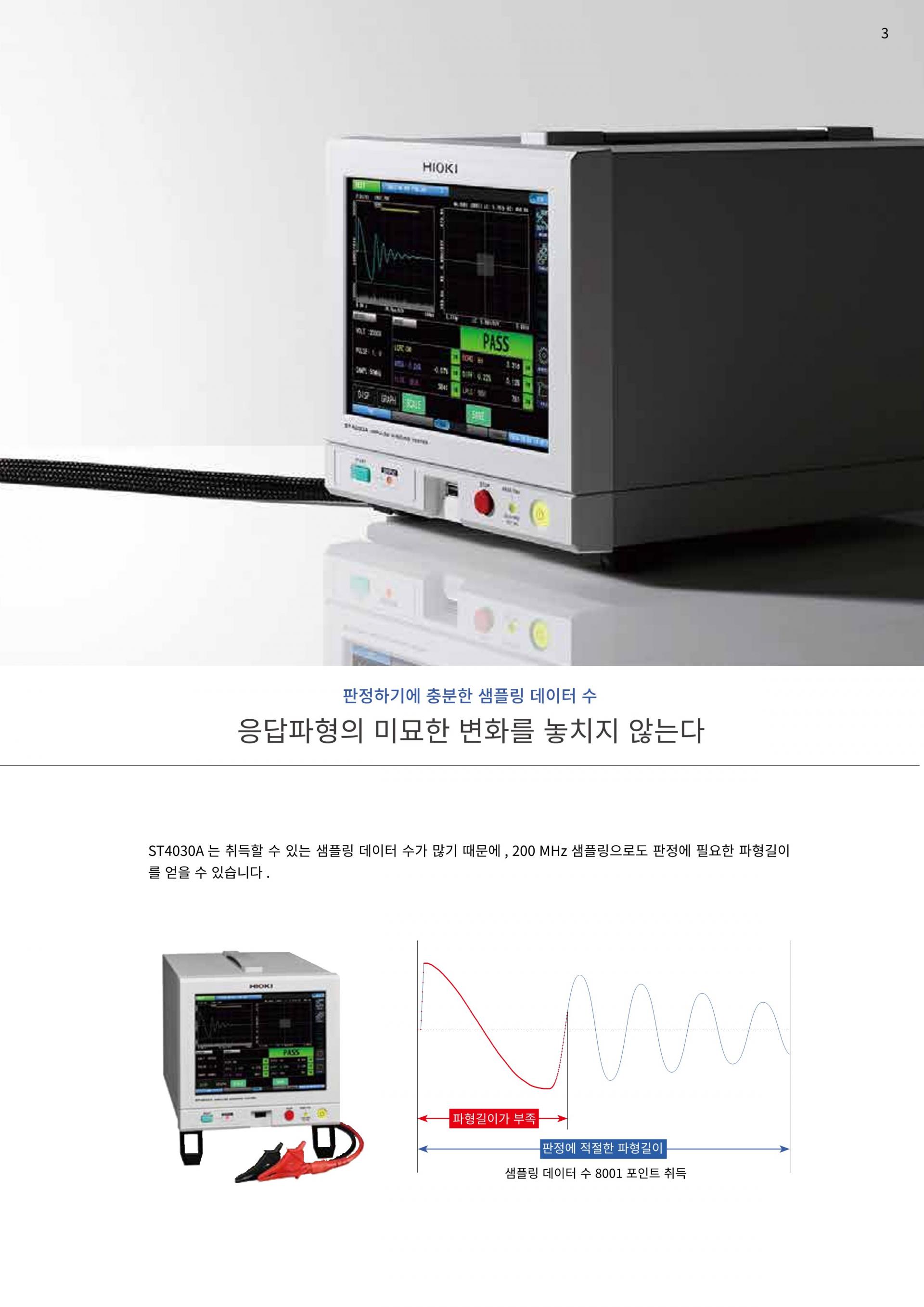

정밀도 높은 파형 검출양품, 불량품의 차이를 알기 어려웠던 미묘한 응답 파형의 변화를 고정밀도로 검출. 200MHz의 고속 샘플링에서 순간적인 변화를 상세하게 포착하고 12bit 고분해능이 파형의 차이를 상세하게 취득합니다. |  |

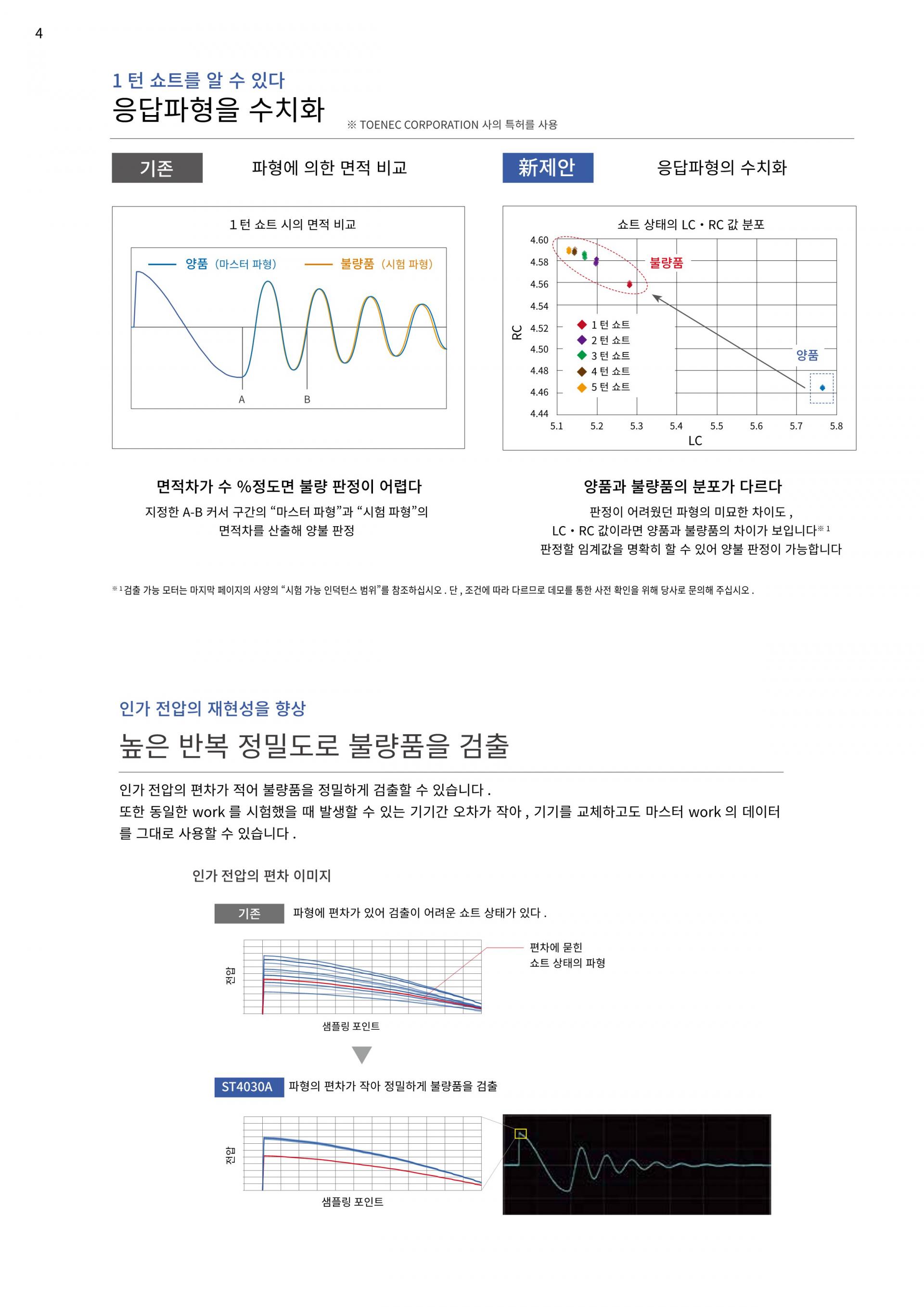

판정이 어려운 수턴 쇼트의 검출이 가능지금까지 판정하기 어려웠던 여러 턴쇼트의 차이도 응답 파형의 수치화에 따라 양불판정이 가능. LC, RC값이면 양품과 불량품의 분포가 다르기 때문에 판정 기준이 명확합니다. |

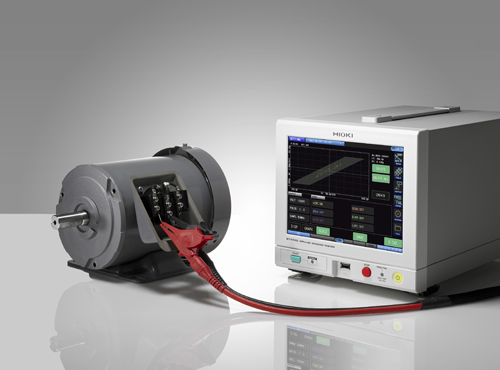

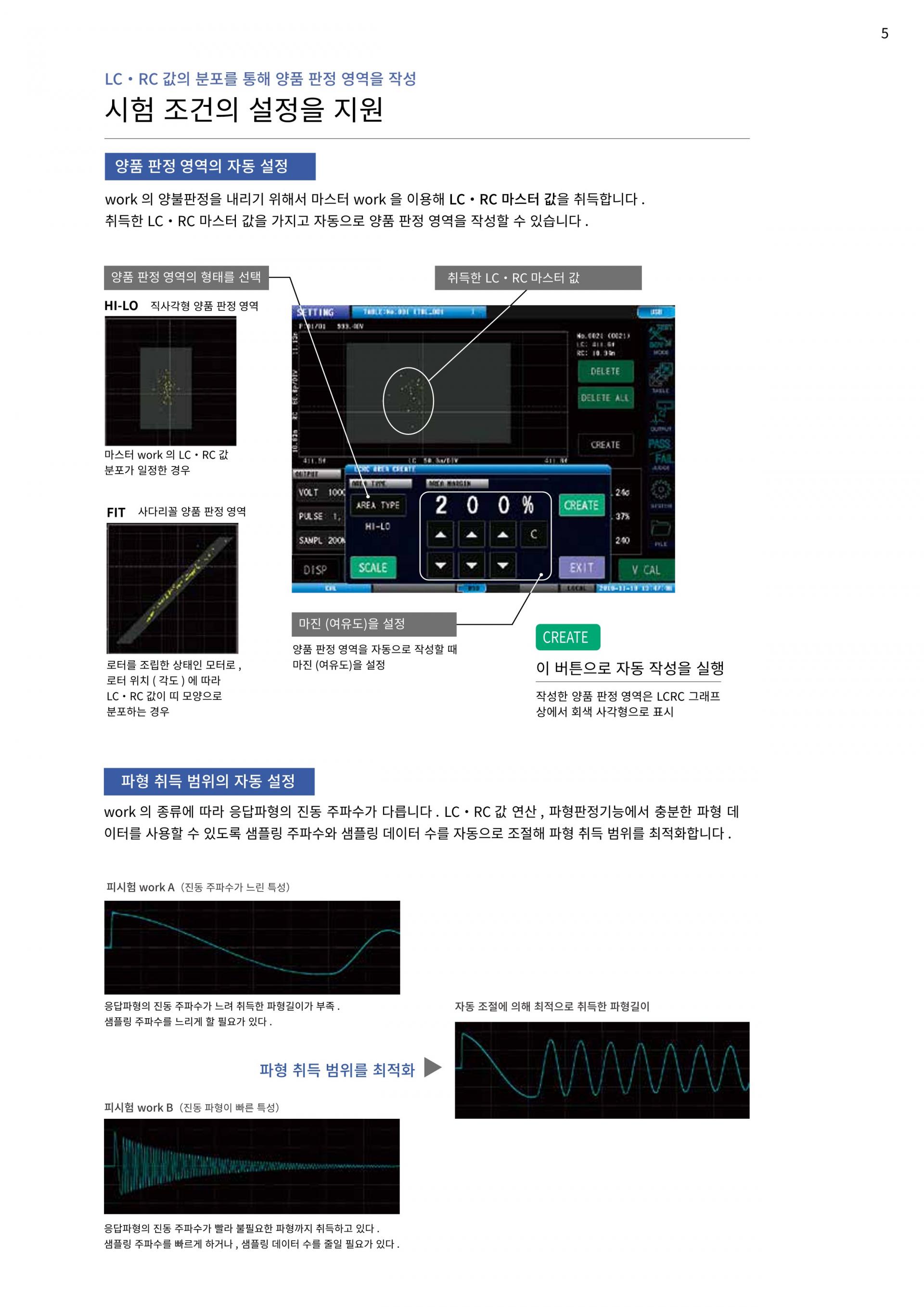

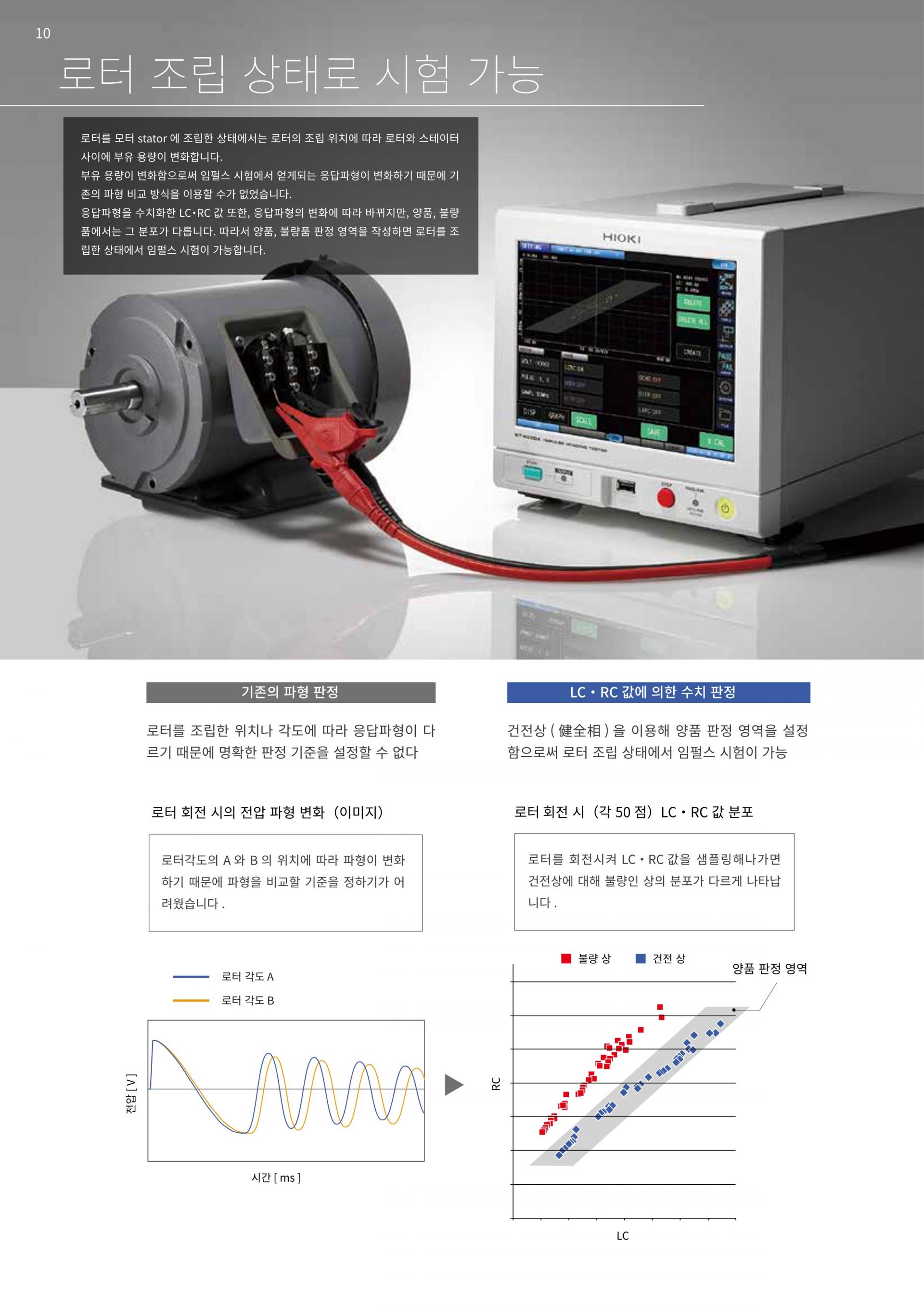

로터 장착 상태에서 임펄스 시험 가능로터를 모터 스테이터에 장착한 상태에서는 로터의 장착 위치에 따라 로터와 스타터와의 사이의 부유용량이 변화합니다. 때문에 임펄스 시험에서 얻을 수 있는 응답 파형이 변화하고 기존의 파형 비교 방식을 사용할 수 없습니다. 응답 파형을 수치화한 LC, RC값도 응답 파형의 변화에 따라 변화하지만 양품, 불량품에서는 그 분포가 다릅니다. ST4030A는 양품, 불량품 판정 에리어를 작성하는 것으로 로터를 장착한 상태에서 임펄스 시험이 가능합니다. |  |
임펄스 권선 시험기의 사용법 - ST4030A임펄스 권선 시험기 ST4030A는 모터의 인덕터(코일) 등에서 발생하는 권선 간의 레어쇼트의 유무를 시험합니다. 양품으로 임펄스 전압을 인가했을 때의 마스터 파형을 기준으로써 지정한 구간의 "마스터 파형"과 "시험 파형"의 어긋남을 면적 비교하여 양품 판정하는 방법과 새로운 제안인 "응답 파형의 수치화"에 따른 1턴 쇼트 검출을 가능하게 한, 양품과 불량품의 분포 차이에서 양불 판정 하는 방법을 이용한 임펄스 권선 시험기의 사용법을 소개합니다. |
