SENSYS SMBN 소형 디스플래이형 UHP 압력게이지
SENSYS SMBN 소형 디스플래이형 UHP 압력게이지
SENSYS SMBN Compact Size Dispaly-type UHP Digital Pressure Gauge
- 압력범위 -15~100...3000psi
- 정밀도 ±0.25%FS
- 출력 4~20mA(2선)
원산지 KOREA
제조사 SENSYS
브랜드 SENSYS
무게 1kg
택배 · 기본 무료
SENSYS SMBN 제품 정보
SENSYS SMBN은 접액부에 Hastelloy C-22와 STS316L을 사용하고 접액부 표면을 EP 처리한 UHP(Ultra High Purity) 가스 시스템용 30×30 mm 소형 디스플레이형 압력 게이지입니다. LED 표시부와 2선식 4~20 mA 출력으로 현장 확인과 원거리 신호 전송이 가능하며 M12 커넥터로 연결합니다. 형태·압력 범위·압력 단위·압력부 나사 옵션은 주문 코드로 선택합니다.
핵심 특징
- 30×30 mm 소형 본체, LED(적색) ±9999 디지트 표시
- 4~20 mA 2선식 출력, M12 커넥터
- 접액부 Hastelloy C-22(다이어프램)·STS316L(피팅), 표면 EP 처리
- 정밀도 ±0.25 %FS (RSS)
- 영점 조정, 응답 속도 조절, 단위 변환, 아날로그 출력 스케일 조절, 잠금 기능
- 하단 포트형(X) 또는 후단 포트형(Y) 선택
- 적용 분야: 가스 패널, 특수·벌크 가스 공급 장치, 반도체 장비
선택 가이드
- 측정 범위·출력 등 세부 사양은 견적·주문 시 확인하세요
- 압력 범위는 주문 시 정압(XXXX) 또는 연성압(CXXX)과 압력 단위 코드로 지정합니다
- M12 Connector Ass'y(Straight·Angled)는 자료의 액세서리 항목입니다. 케이블 포함 여부와 길이는 견적·주문 시 확인하세요

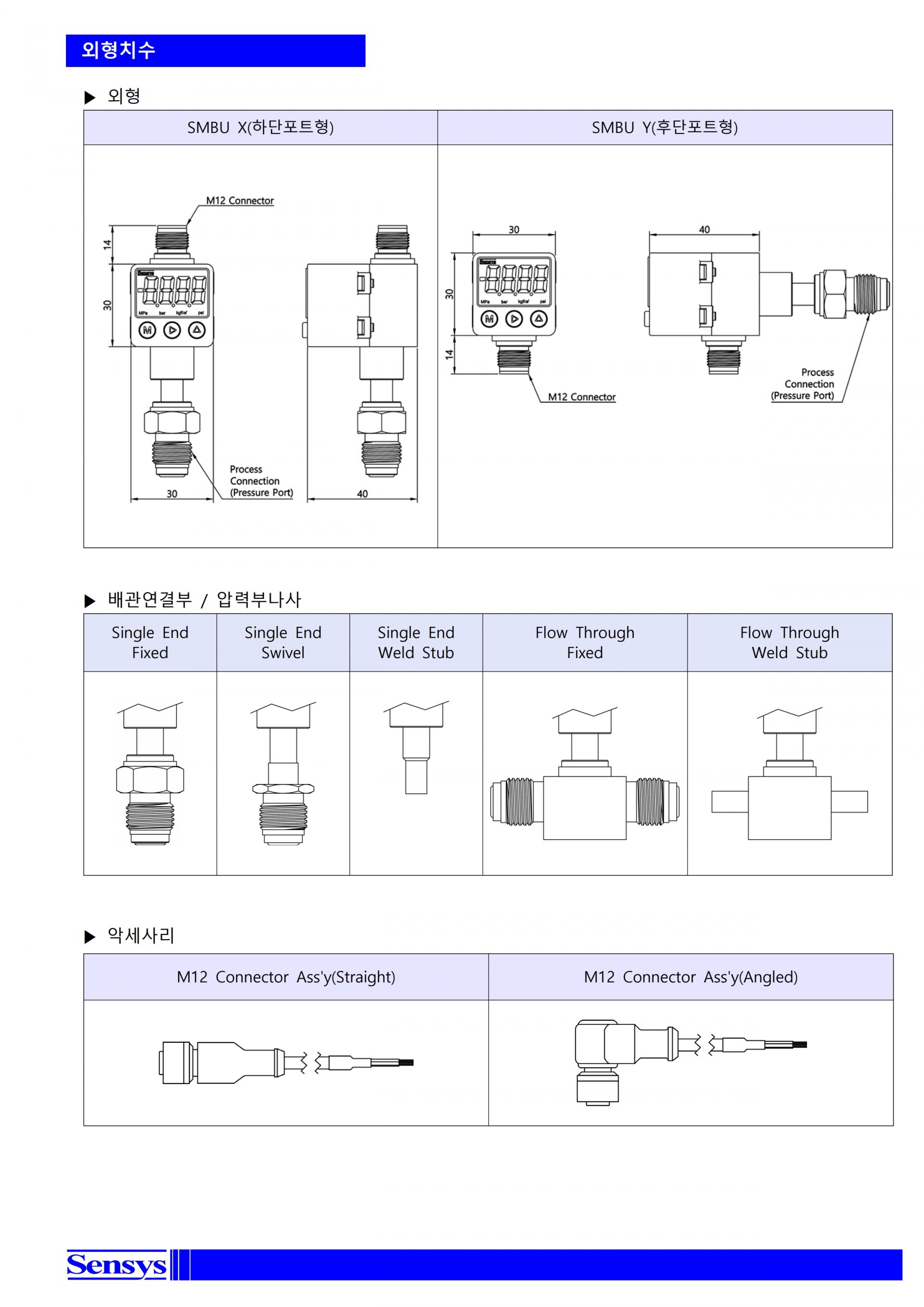

- 본문 데이터시트 외형 표 제목은 'SMBU X·SMBU Y'로 인쇄되어 있습니다. 이 상품의 형태 코드는 X(하단 포트형)·Y(후단 포트형)이며, 외형은 주문 시 확인하세요
- 주문 코드 예시의 '-0-' 자리는 자료에 항목 설명이 없고 영업 코드는 값 표기가 없으므로 견적·주문 시 확인하세요
- 기본 구성품은 견적·주문 시 확인하세요

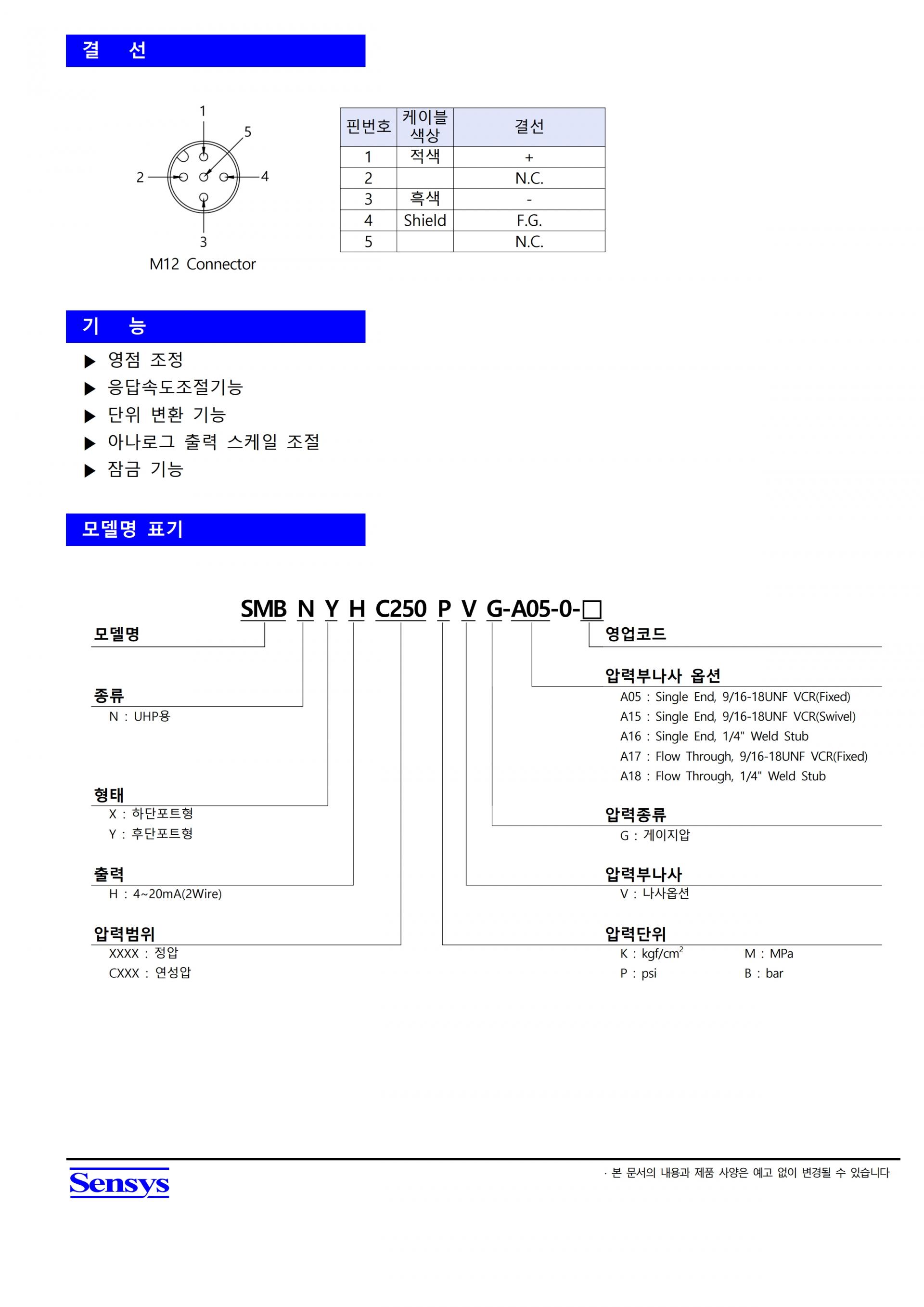

- 결선은 본문 데이터시트의 M12 커넥터 결선표를 확인하세요
주요 사양
| 제품 종류 | 소형 디스플레이형 UHP 압력 게이지 |
|---|---|
| 압력 범위 | -15~100, 150, 250, 500, 3000 psi (게이지) |
| 정밀도 | ±0.25 %FS (RSS) |
| 온도 특성 | Zero 0.01 %FS/℃, Span 0.015 %FS/℃ |
| 온도 보상 범위 | -20~80 ℃ |
| 표시 | LED(적색) ±9999 디지트 |
| 전원 | 12~30 V DC, 24 mA, 1 W |
| 출력 | 4~20 mA (2선식) |
| 응답 시간 | 20, 100, 500, 1000, 2000 ms |
| 전기 연결 | M12 커넥터 |
| 허용 압력 | 최대 150 %FS |
| 접액부 재질 | 다이어프램 Hastelloy C-22, 피팅 STS316L |
| 접액부 표면 조도 | EP typical Ra ≤ 0.13 µm (RA 5), SEMI F19 기준 |
| 누설률 | <1×10⁻⁹ mbar l/sec (atm STD cc/sec), SEMI F1 기준 |
| 배관 연결부 | Single End: Fixed, Swivel, Weld Stub / Flow Through: Fixed, Weld Stub |
주문 시 선택 항목
| 항목 | 선택 가능 값 | 주문 코드 |
|---|---|---|
| 종류 | UHP용 | N |
| 형태 | 하단 포트형 / 후단 포트형 | X / Y |
| 출력 | 4~20 mA (2선식) | H |
| 압력 범위 | 정압 / 연성압 (압력값 지정) | XXXX / CXXX |
| 압력 단위 | kgf/cm² / psi / MPa / bar | K / P / M / B |
| 압력부 나사 | 나사 옵션 | V |
| 압력 종류 | 게이지압 | G |
| 압력부 나사 옵션 | Single End 9/16-18UNF VCR(Fixed) / Single End 9/16-18UNF VCR(Swivel) / Single End 1/4" Weld Stub / Flow Through 9/16-18UNF VCR(Fixed) / Flow Through 1/4" Weld Stub | A05 / A15 / A16 / A17 / A18 |
사양은 제조사 SMBN 데이터시트 기준이며 자료에 판 표기가 없습니다. 형태·압력 범위·압력 단위·압력부 나사 옵션은 주문 코드로 선택합니다.

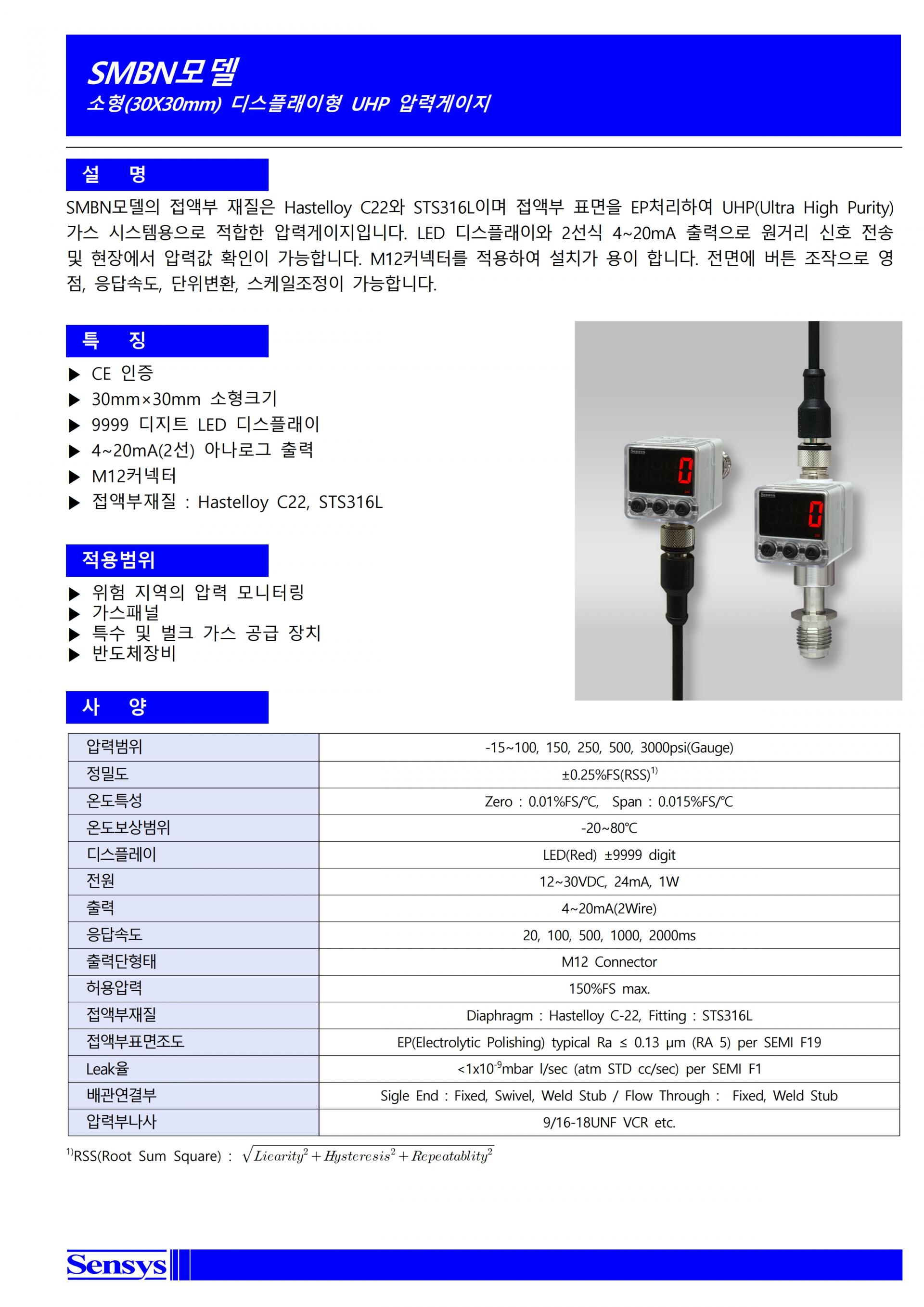

센시스 ・ SENSYS
SMBN
소형 디스플래이형 UHP 압력게이지
SMBN Compact Size Display-type UHP Digital Pressure Gauge
모델 설명
SMBN모델의 접액부 재질은 Hastelloy C22와 STS316L이며 접액부 표면을 EP처리하여 UHP(Ultra High Purity)
가스 시스템용으로 적합한 압력게이지입니다.
LED 디스플래이와 2선식 4~20mA 출력으로 원거리 신호 전송 및 현장에서 압력값 확인이 가능합니다.
M12커넥터를 적용하여 설치가 용이 합니다. 전면에 버튼 조작으로 영점, 응답속도, 단위변환, 스케일조정이 가능합니다.
특성
- CE 인증
- 30mm×30mm 소형크기
- 9999 디지트 LED 디스플래이
- 4~20mA(2선) 아나로그 출력
- M12커넥터
- 접액부재질 : Hastelloy C22, STS316L
적용범위
- 위험 지역의 압력 모니터링
- 가스 패널
- 특수 및 벌크 가스 공급 장치
- 반도체장비
사양
| 압력범위 정밀도 비직선성 히스테리시스 재현성 온도특성 온도보상범위 디스플래이 전원 출력 응답속도 출력단형태 허용압력 접액부재질 접액부표면조도 LEAK율 배관연결부 압력부나사 | -15~100, 150, 250, 500, 3000psi(Gauge) ±0.25%FS(RSS) ±0.2%FS ±0.15%FS ±0.15%FS Zero : 0.01%FS/℃, Span : 0.015%FS/℃ -20~80℃ LED(Red) ±9999 digit 12~30VDC, 24mA, 1W 4~20mA(2Wire) 20, 100, 500, 1000, 2000ms M12 Connector(Cable 5m) 150%FS max. Diaphragm : Hastelloy C-22, Fitting : STS316L EP typical Ra ≤ 0.13 μm (RA 5) per SEMI F19 <1x10-9mbar l/sec (atm STD cc/sec) per SEMI F1 Single End : Fixed, Swivel, Weld Stub Flow Through : Fixed, Weld Stub 9/16-18UNF VCR 외 |
