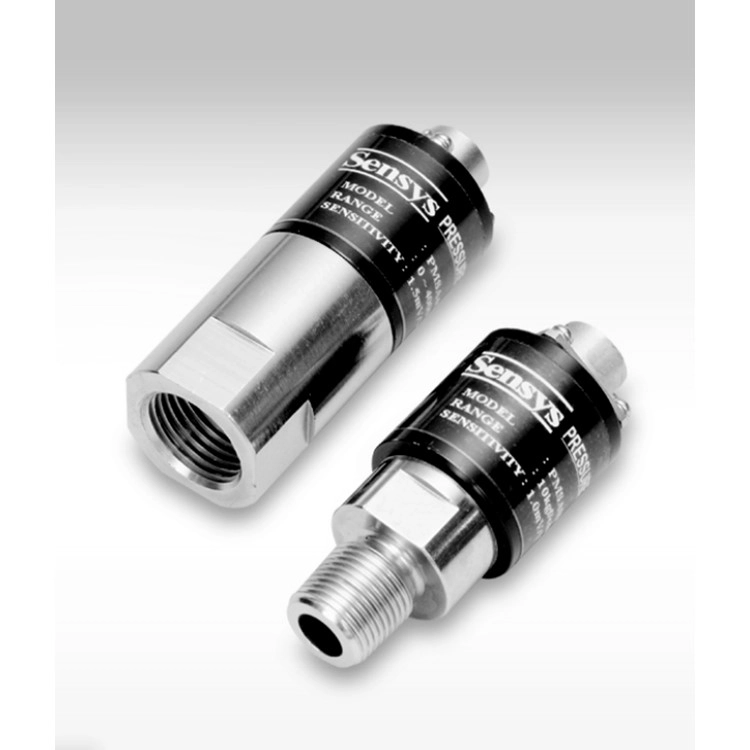

PMSA/PMHA mV 출력형 압력센서
General Purpose Pressure Transducer
- 압력범위 1...400MPa
- 정밀도 ±0.5%FS(PMSA),
- ±0.25%FS(PMHA)
- 출력 1~1.5mV/V
클릭 하시면 이동합니다.
센시스 ・ SENSYS
PMSA/PMHA
충격압력에 강한 mV출력형 압력센서
General Purpose Pressure Transducer

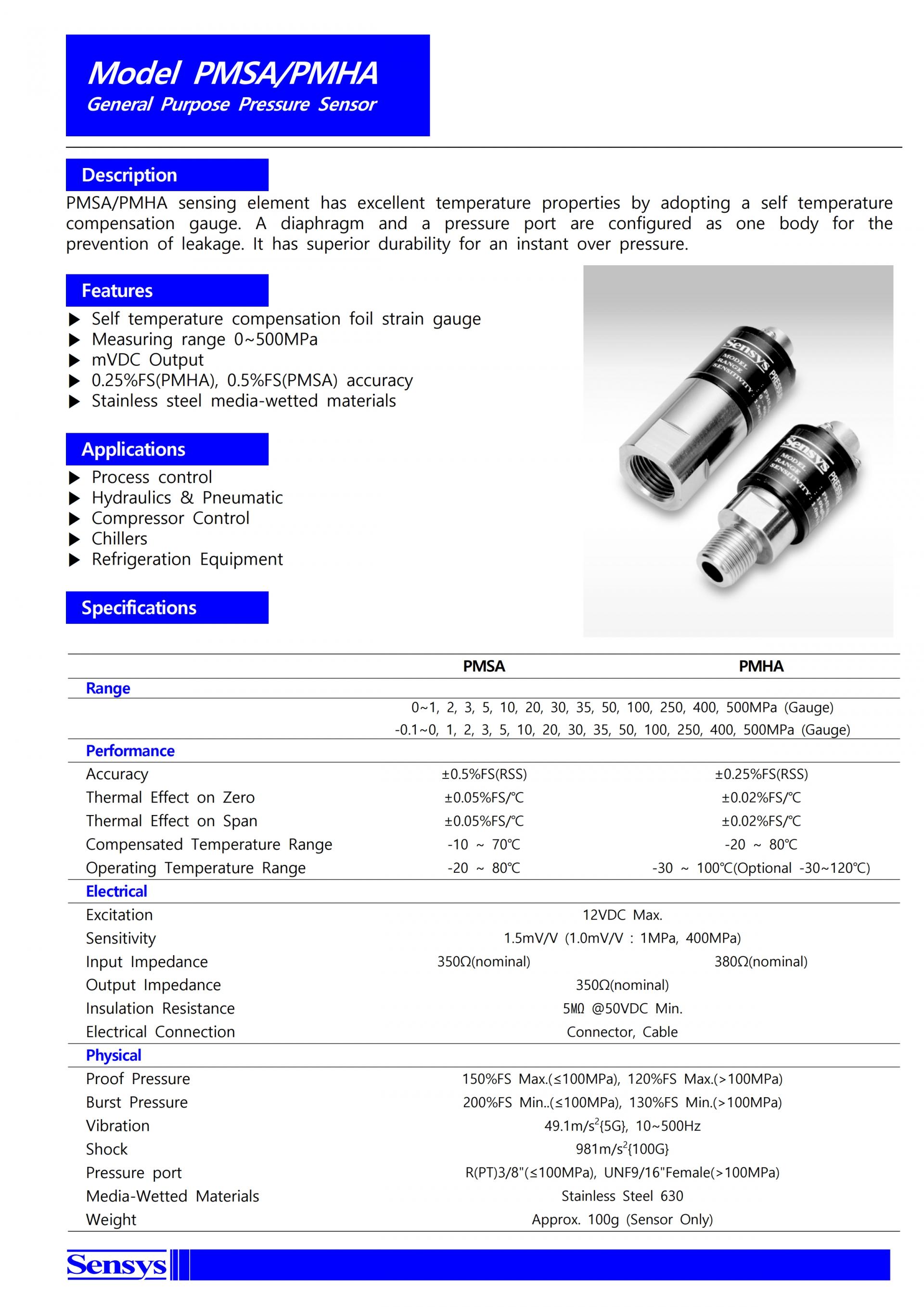

모델 설명
PMSA모델 / PMHA모델은 자기온도보상 금속스트레인 게이지를 사용하므로 뛰어난 온도 특성을 가지고 있으며
다이아프램과 나사부가 일체형구조로 되어 있어 순간적인 과압에 강하고,
압력누출의 우려가 없는 mV출력형의 압력센서입니다.
특성
- 자기온도보상 금속스트레인지 게이지 적용
- 측정 압력범위 0~400MPa
- 출력mVDC
- 정밀도0.25%FS(PMHA), 0.5%FS(PMSA)
- 압력부재질 스테인레스스틸 630
적용범위
- 유공압시스템
- 콤프레서
- 냉각기
- 냉각장비
사양
- 구분
| 모델 | PMSA | PHMA |
- 압력범위
| 게이지압 연성압 | 0~1 … 400MPa -0.1~1 … 400MPa |
- 성능
정밀도 | ±0.5%FS(RSS) | ±0.25%FS(RSS) ±0.03%FS/℃ ±0.03%FS/℃ -20∼80℃ -30∼100℃(옵션 : -30~120℃) |
- 전기적 사양
공급전원 | 최대12VDC |
- 기타 사양
허용압력 | 최대150%FS(≤100MPa), 최대120%FS(>100MPa) |
| 파괴압력 | 최소200%FS(≤100MPa), 최소130%FS(>100MPa) |
| 내진동 | 49.1m/s²{5G}, 10~500Hz |
| 내충격 | 981m/s²{100G} |

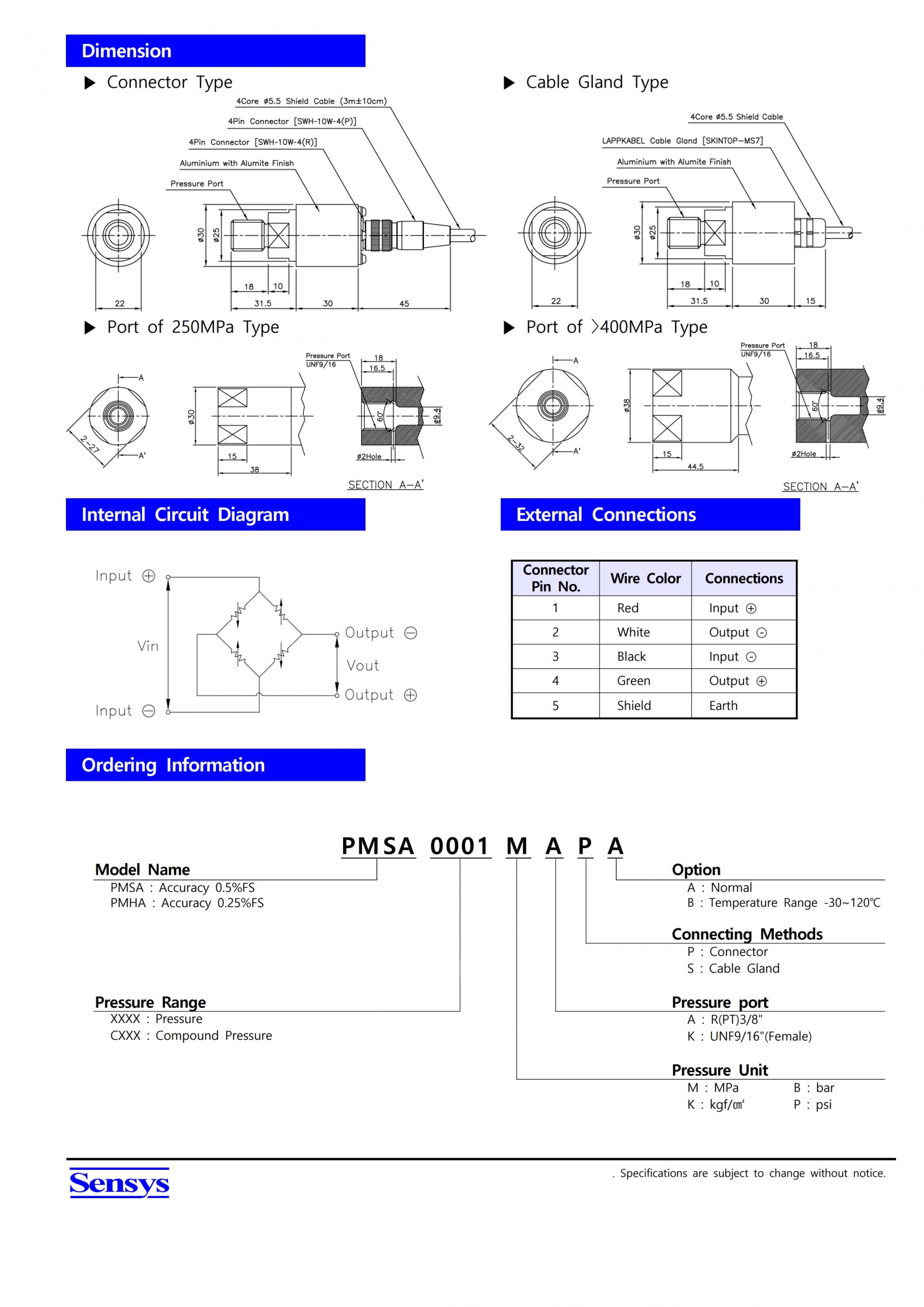

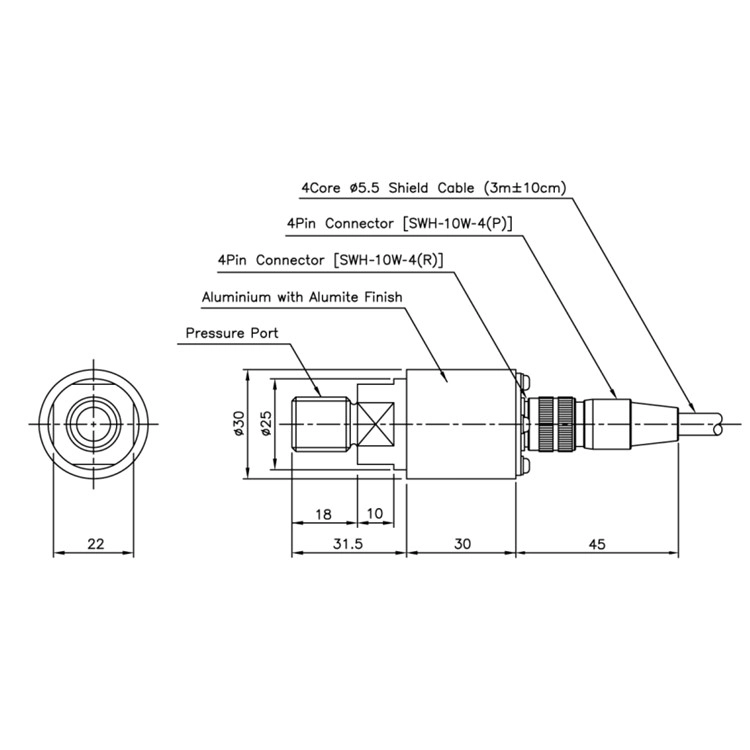

| 나사규격 | R3/8″(≤100MPa), UNF9/16″(암나사)(>100MPa) |
| 압력매체접촉부재질 | 스테인레스 스틸 630 |
| 중량 | 약 100g (센서본체) |
PMSA PMHA SENSYS PMSA SENSYS PMHA 센시스 PMSA 센시스 PMHA PMSA SENSYS PMHA SENSYS PMSA 센시스 PMHA 센시스
