ROHDE & SCHWARZ PWC200 평면파 컨버터
가격문의(상세정보 참조)
ROHDE & SCHWARZ PWC200 평면파 컨버터

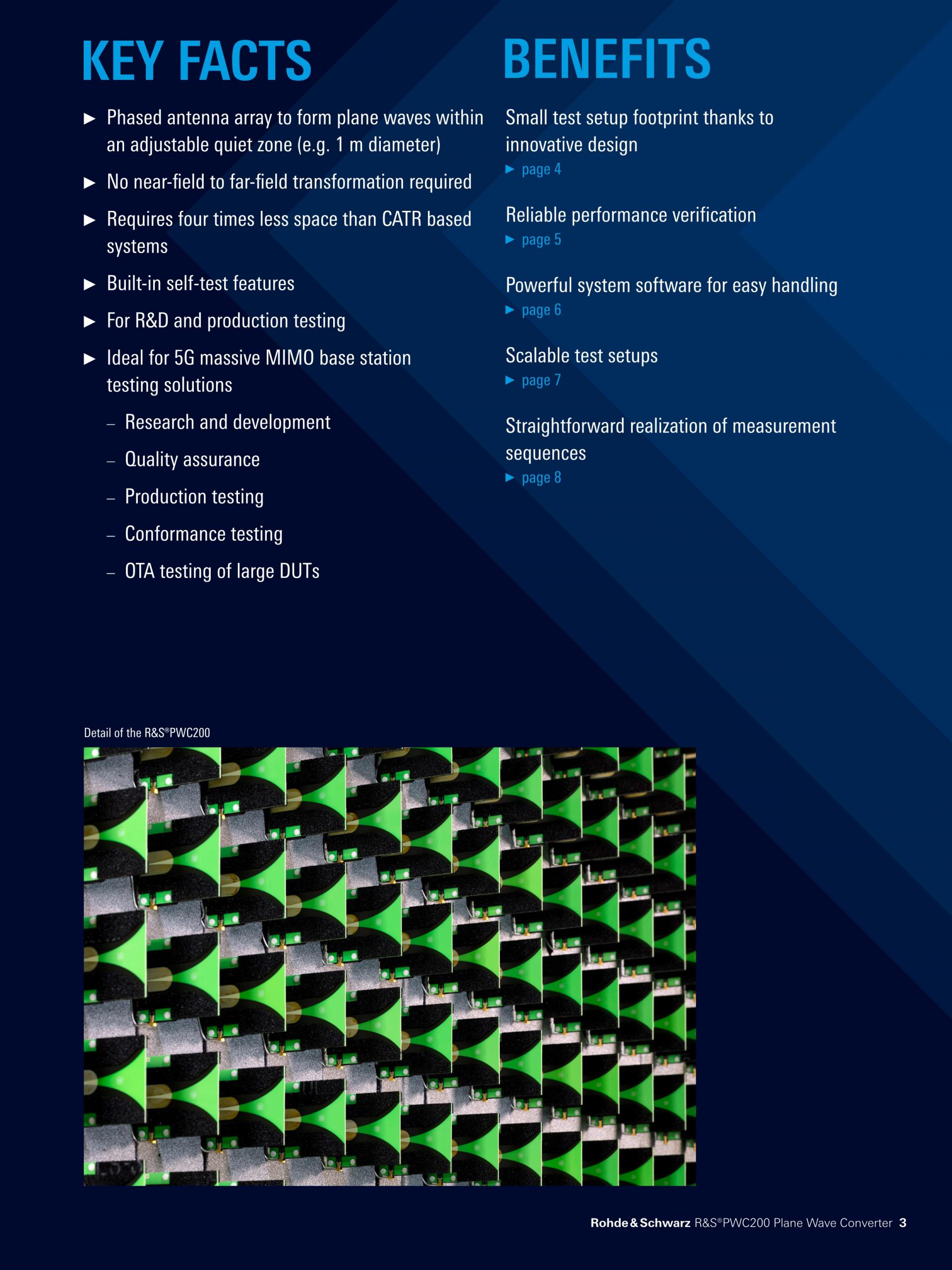

ROHDE & SCHWARZ PWC200 PLANE CONVERTER
- Quite Zone(직경 > 1.05 m) 내에서 평면파를 형성하는 위상 안테나 배열
- Near-field - Far-field 변환이 필요하지 않음
- CATR 기반 시스템 대비 4배 작은 규모
- 자가 테스트 기능 탑재
- R&D 및 생산 테스트용
클릭 하시면 이동합니다.
로데 슈바르즈 ・ ROHDE & SCHWARZ
PWC200
평면파 컨버터
PWC200 PLANE CONVERTER

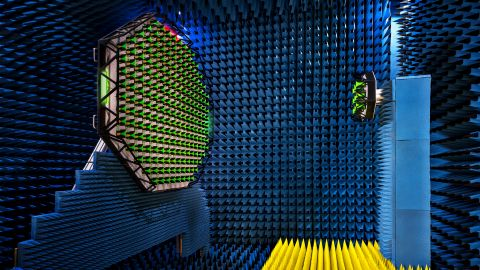

매우 근접한 거리에서 Far-field 특성 측정
R&S®PWC200 Plane Wave Converter는 R&D, 품질 보증, 생산뿐만 아니라 OTA(over the air) 적합성 테스트에서 5G massive MIMO 기지국 테스트용으로 설계된 독자적 기기입니다. 이 기기는 DUT(Device under Test)의 방출 NF(Near-Field)에 156개 Wideband Vivaldi 안테나를 양방향으로 배열합니다. 위상 안테나 배열은 실시간 방사 전력과 트랜시버 측정(EVM, ACLR, SEM 등)을 위해 5G massive MIMO 기지국 DUT를 둘러싸고 있는 지정 Quite Zone 내에서 평면파를 형성할 수 있습니다.

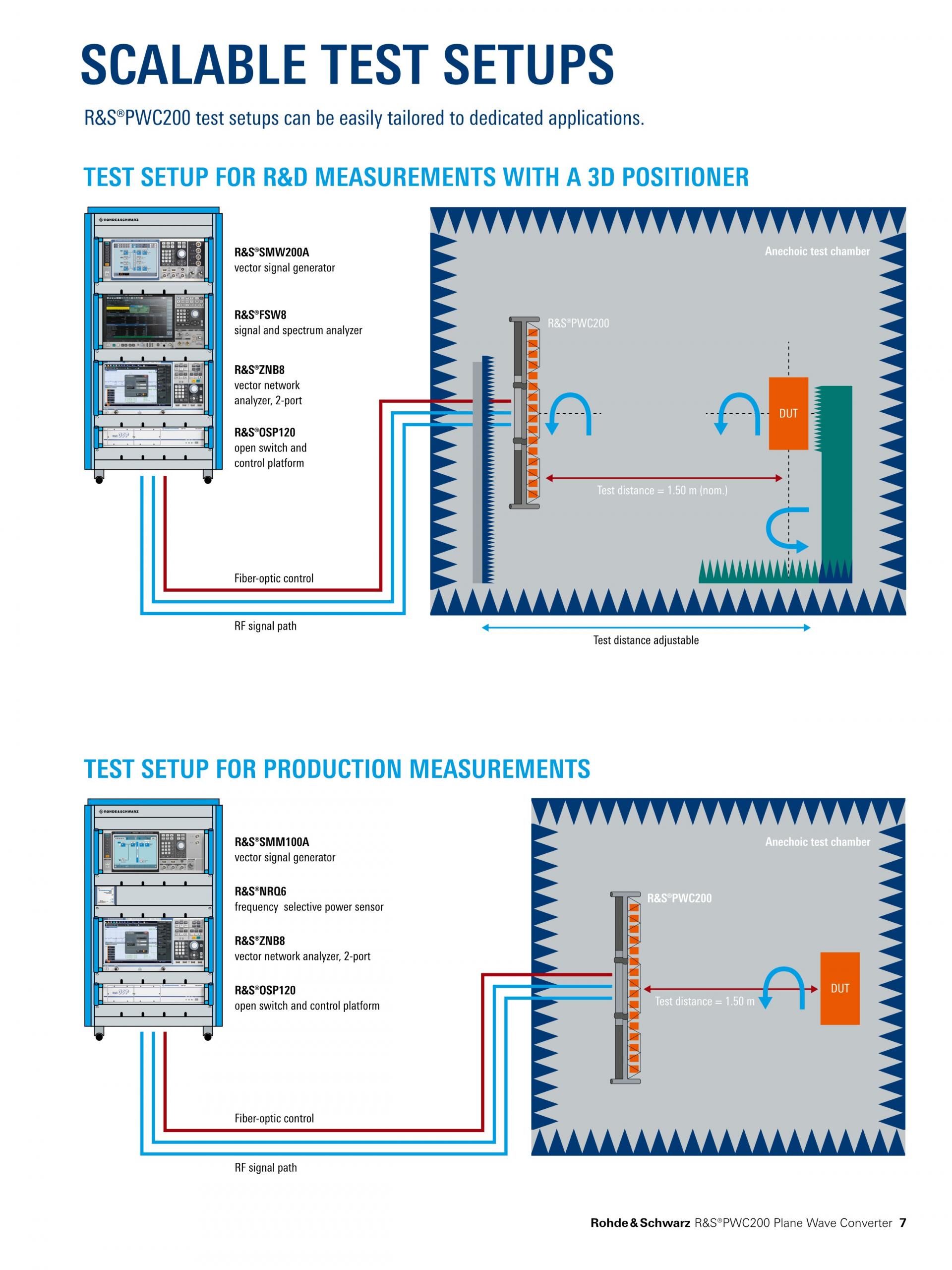

초소형 기지국 테스트 시스템 설계
R&S®PWC200은 Far-field 특성분석에 필요한 측정 거리를 크게 줄일 수 있습니다. 1 m 아퍼처의 5G massive MIMO 기지국에 대한 OTA 테스트는 불과 1.5m 거리에서 3.5 GHz 주파수로 수행할 수 있습니다. 반면, 다이렉트 Far-field 측정은 23.5 m의 거리가 필요합니다. R&S®PWC200을 사용하는 연구소와 제조업체는 측정 정확도를 유지하면서 설치 공간을 줄일 수 있습니다. |
|

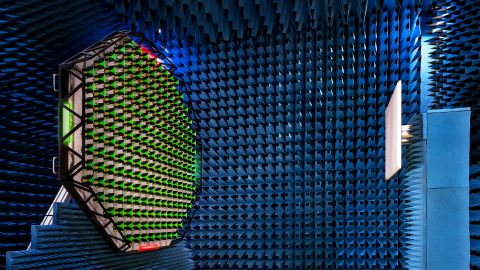

레퍼런스 안테나 탑재 R&S®PWC200 다양한 목적의 Quiet Zone 시뮬레이션
R&S®PWC200은 테스트 셋업을 준비할 때 프로그래밍된 전자기장을 합성할 수 있습니다. R&S®PWC-K10 Field Simulation Software는 원하는 Quiet Zone 직경, 테스트 거리 등 다양한 파라미터를 적용한 시뮬레이션을 제공합니다. 이러한 유연성의 R&S®PWC200은 동일한 정적 테스트 셋업이 적용된 다른 규모의 기지국을 측정할 수 있습니다. |

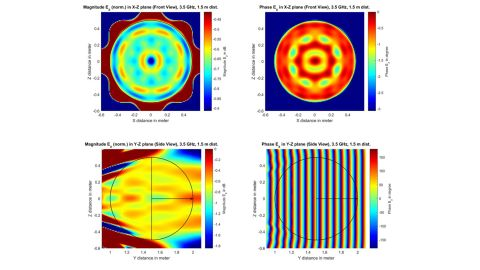

필드 시뮬레이션 결과 안테나 배열로부터 1.5 m 거리 Quiet Zone에서 3.5 GHz 전기장 분포의 샘플 결과 |
자동 필드 교정
R&S®PWC-K50 Field and Path Loss Calibration Software는 R&S®TC-TA18 교정 안테나와 작동하여 현장의 R&S®PWC200을 자동으로 교정 및 검증합니다. 이 과정을 위해 반대편 안테나를 이동할 필요가 없습니다. 주기적 유지관리와 높은 측정 정확도의 검증을 간단하고 빠르게 수행할 수 있습니다. |

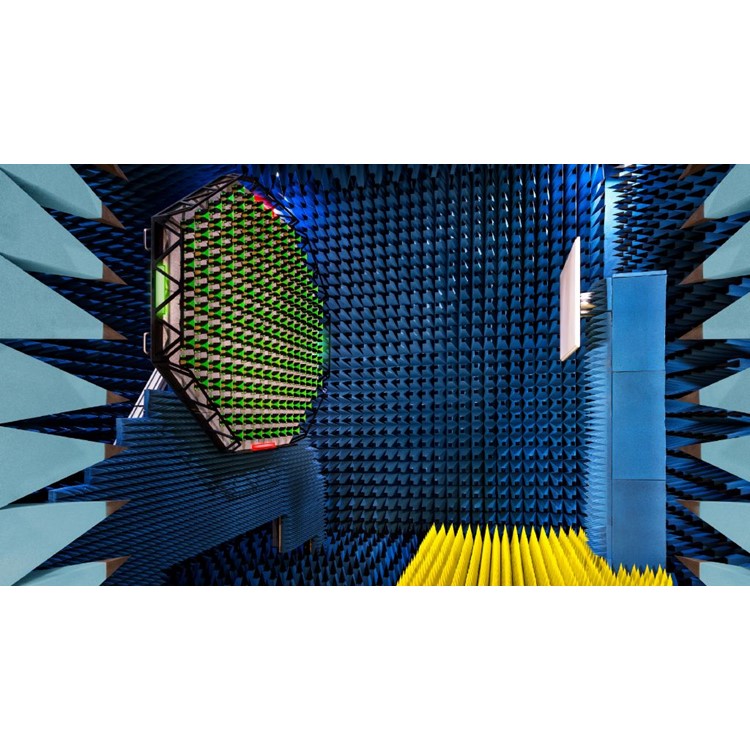

교정 안테나가 설치된 R&S®PWC200 왼쪽은 R&S®PWC200을 이용한 교정 및 검증 시스템 셋업, 오른쪽은 교정 안테나 |
전자 Near-field 스캔
R&S®PWC-K80 Power Density Measurement Software는 5G massive MIMO 기지국에서 발생하는 전력 밀도의 평면 분포를 측정합니다. 이 기능은 특히 포지셔닝 시스템을 적용하지 않는 생산 테스트에 유용합니다. R&S®PWC200은 기지국에 대해 작은 틸트 각도(+/- 10°)의 전자주사빔을 손쉽게 검증하고 피크 영역을 표시할 수 있습니다. |

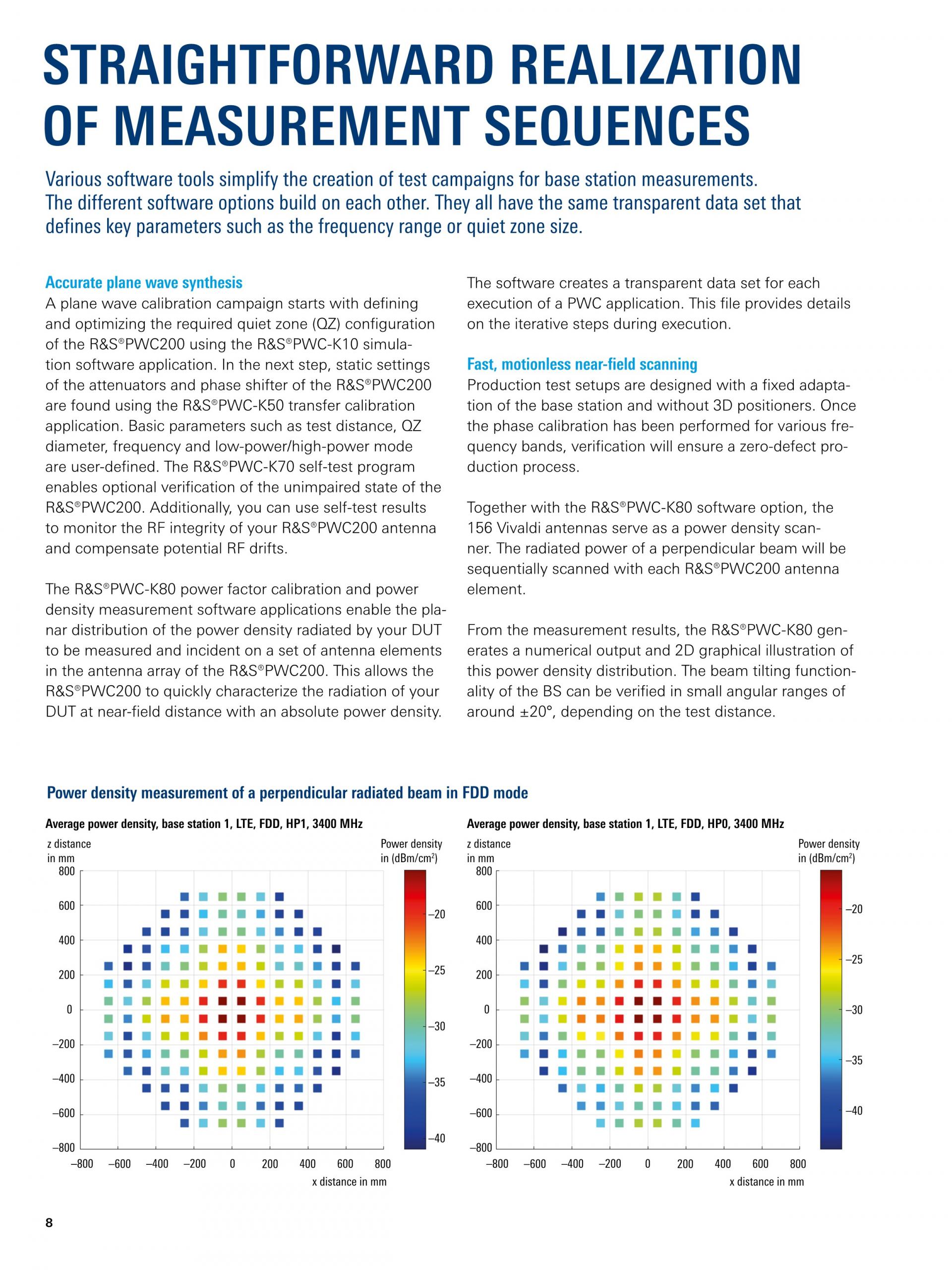

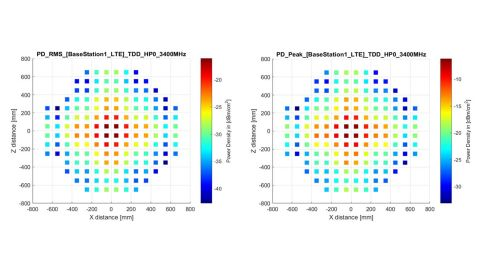

PF(Power Factor, 역률) 공간 분포 그래픽 RMS(왼쪽) 및 피크(오른쪽) 전력 밀도 예. 3.4 GHz에서 TDD 신호의 공간 분포. |
R&S®PWC200 소프트웨어 툴

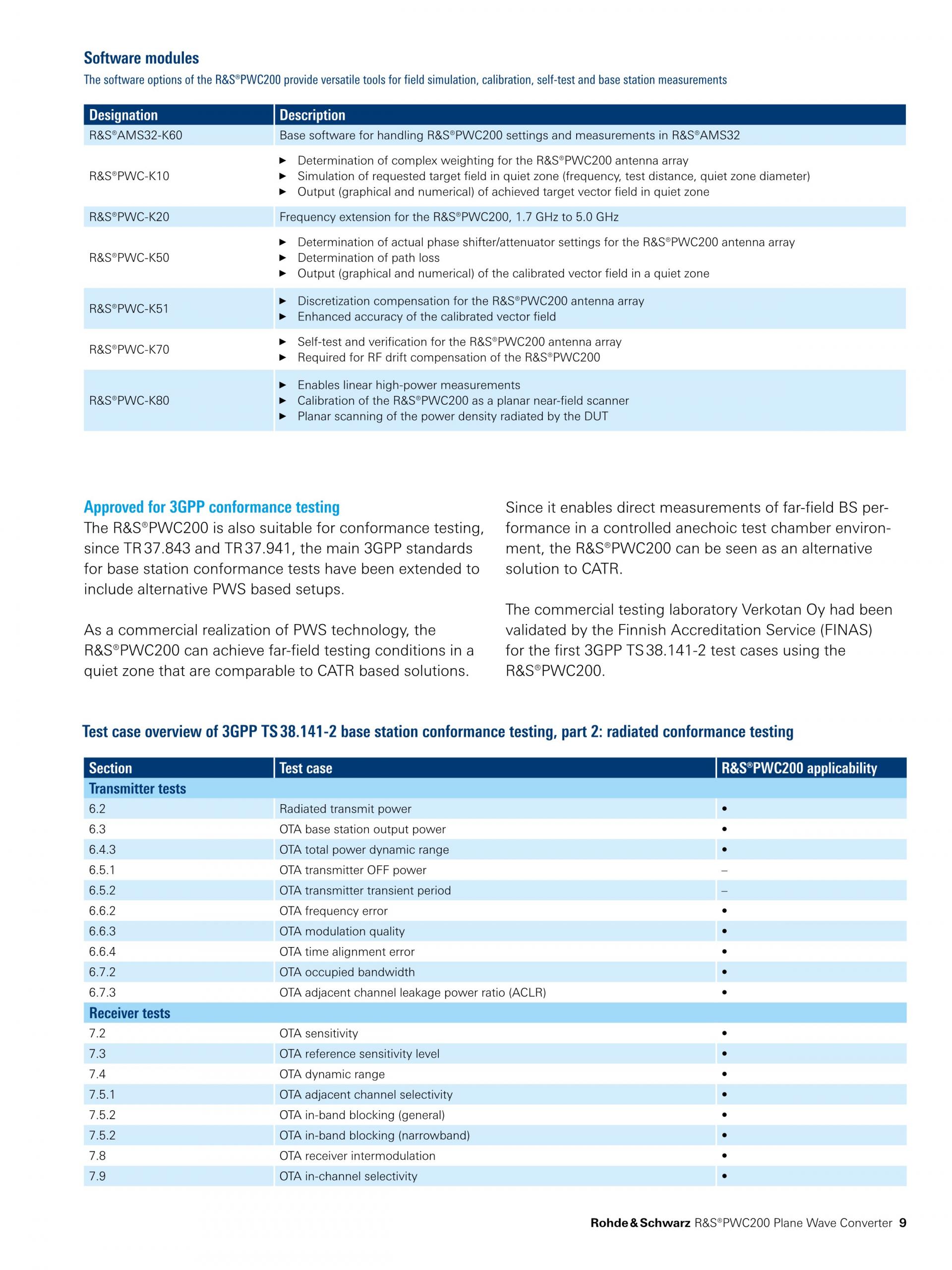

R&S®PWC200은 R&S®AMS32 시스템 소프트웨어 또는 고객 각자의 OTA 소프트웨어로 컨트롤할 수 있습니다. 독립형 실행 프로그램으로 네 가지 소프트웨어 툴을 사용할 수 있습니다: 필드 시뮬레이션(R&S®PWC-K10), 필드 및 경로 손실 교정(R&S®PWC-K50), 자가 테스트 및 하드웨어 검증(R&S®PWC-K70), 전력 밀도 측정(R&S®PWC-K80). 명확하게 배열된 사용자 인터페이스와 CSV 파일 형식의 설정 데이터가 제공됩니다. |
|

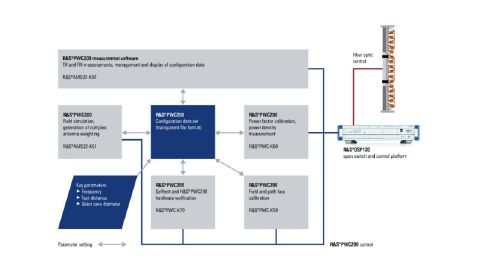

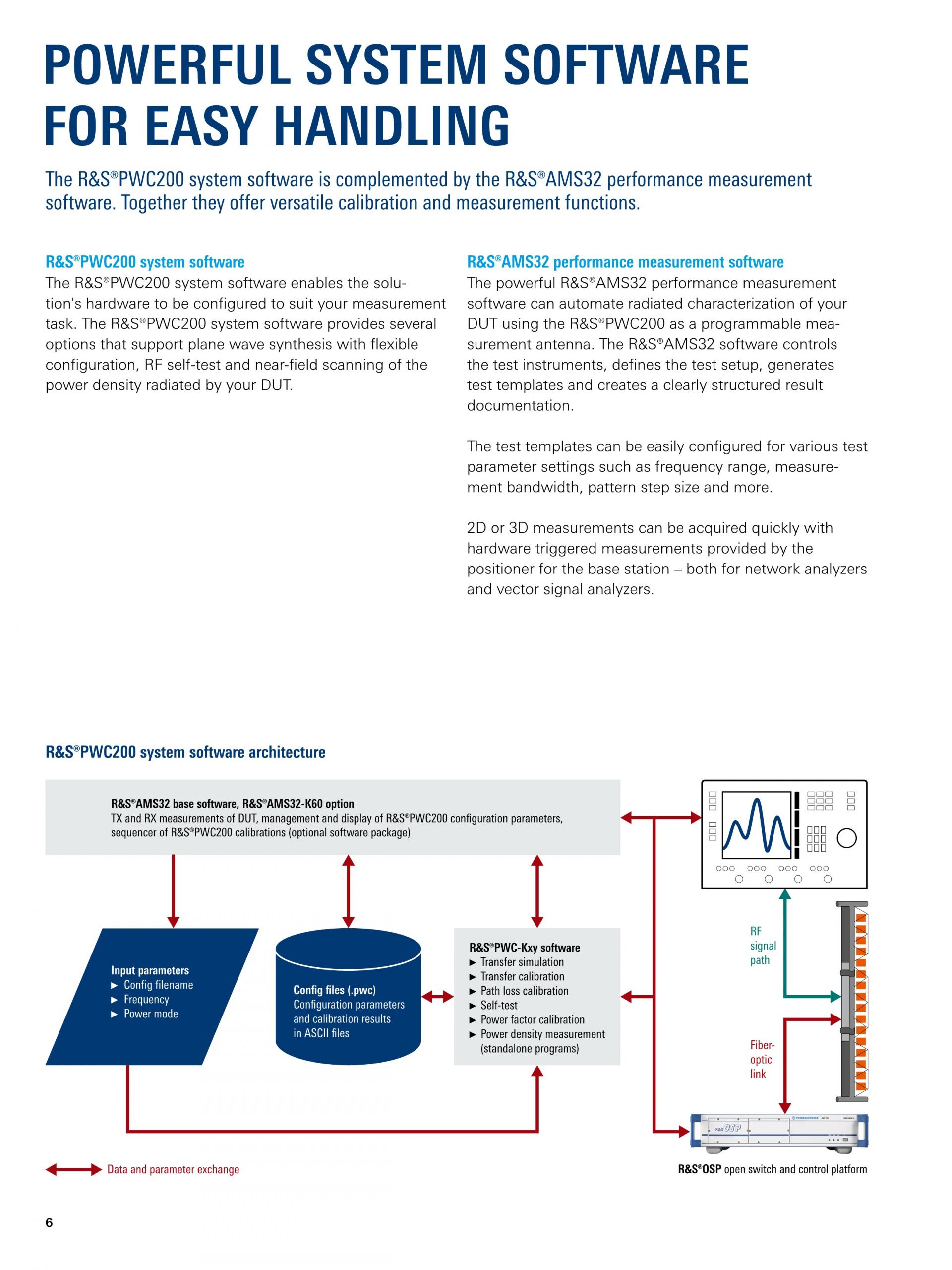

R&S®PWC200 시스템 소프트웨어 아키텍처
