로데 슈바르즈 ・ ROHDE & SCHWARZ

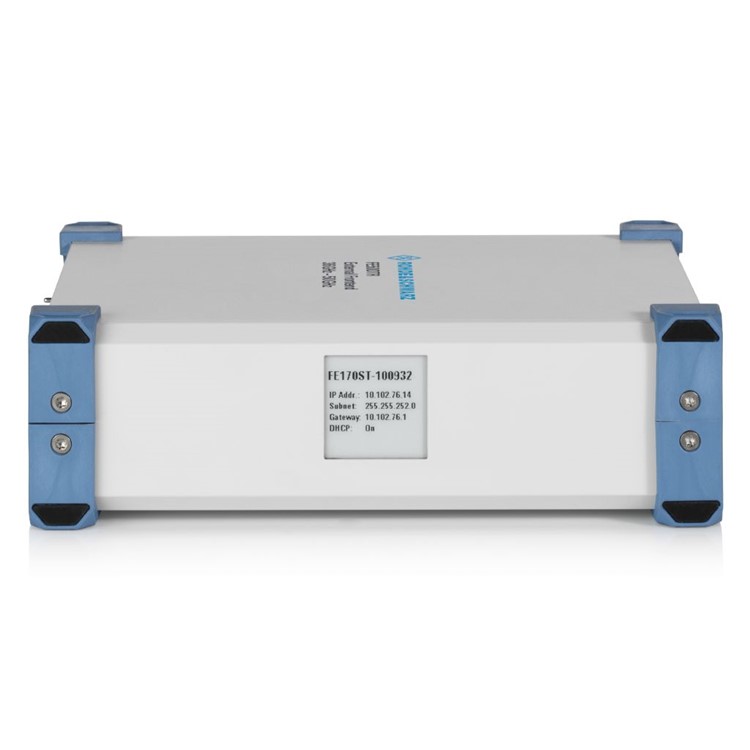

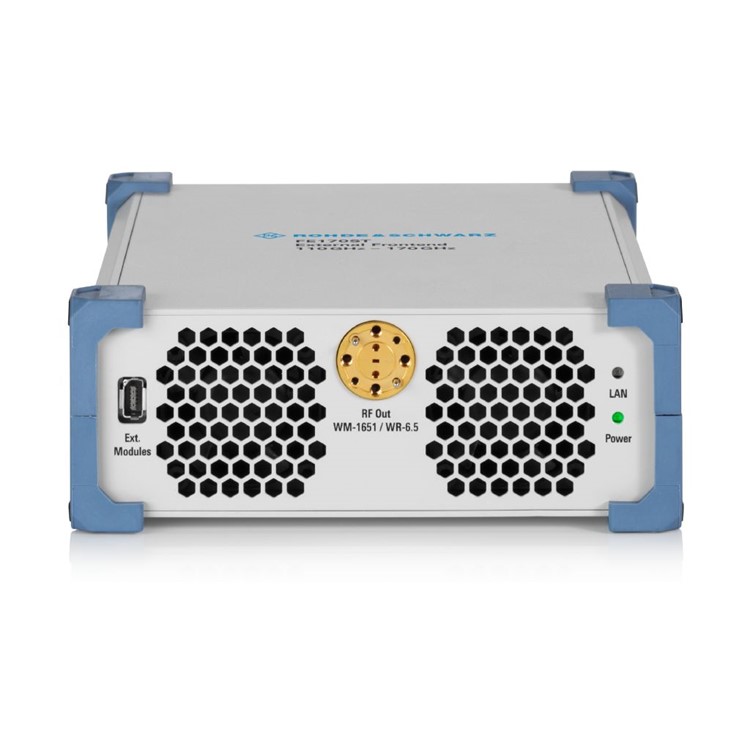

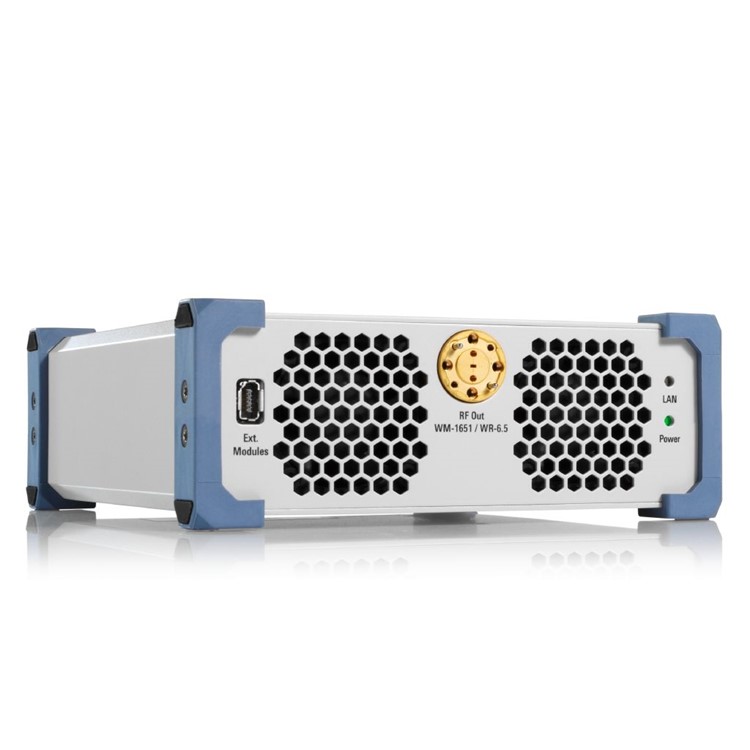

FE170ST
외부 프런트엔드
FE170ST EXTERNAL FRONTEND

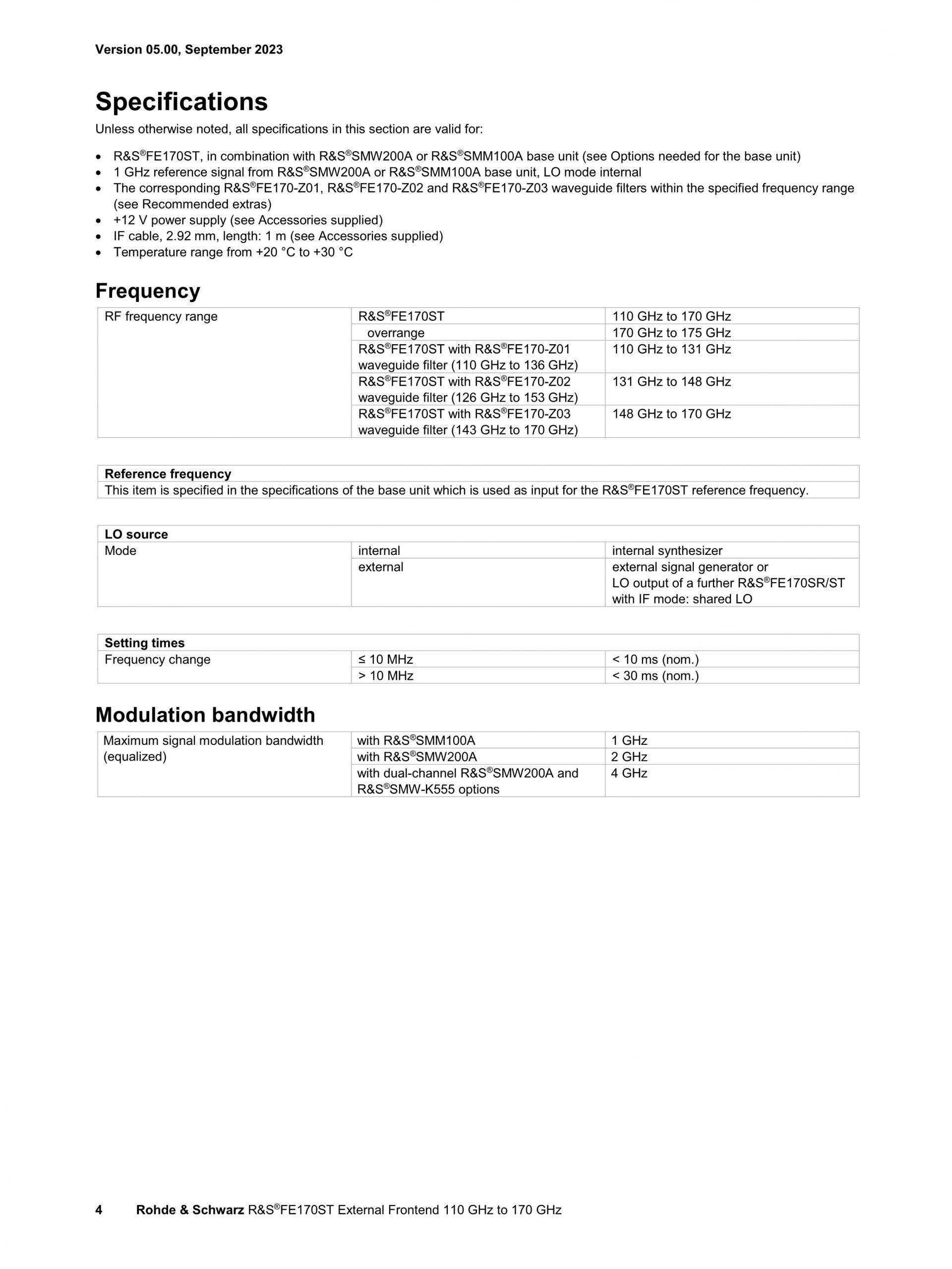

D-Band(110 GHz ~ 175 GHz)로 주파수 확장

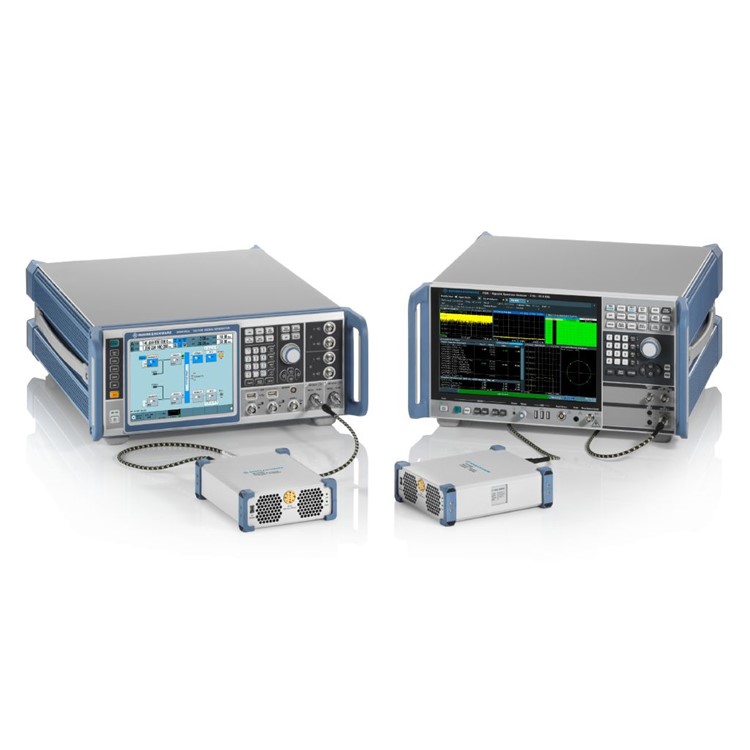

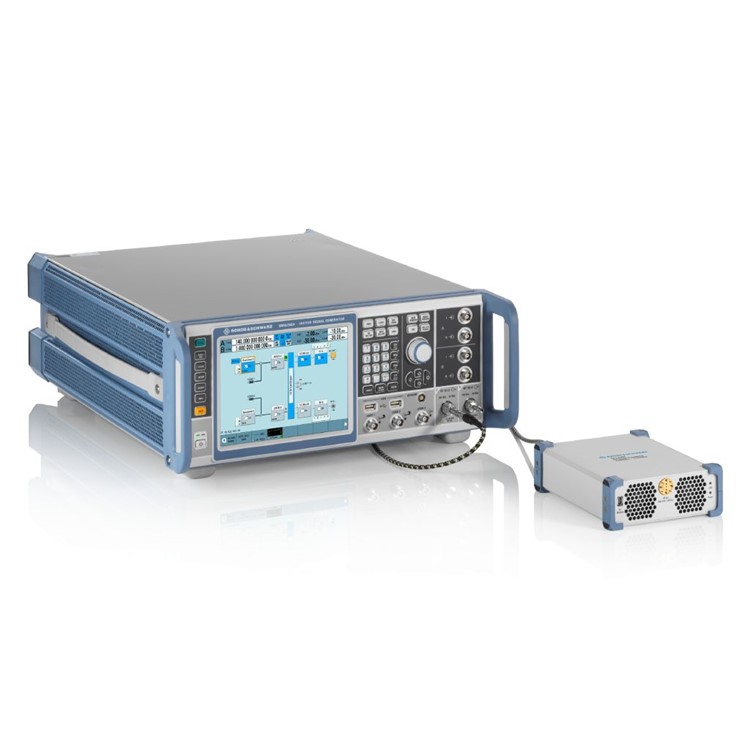

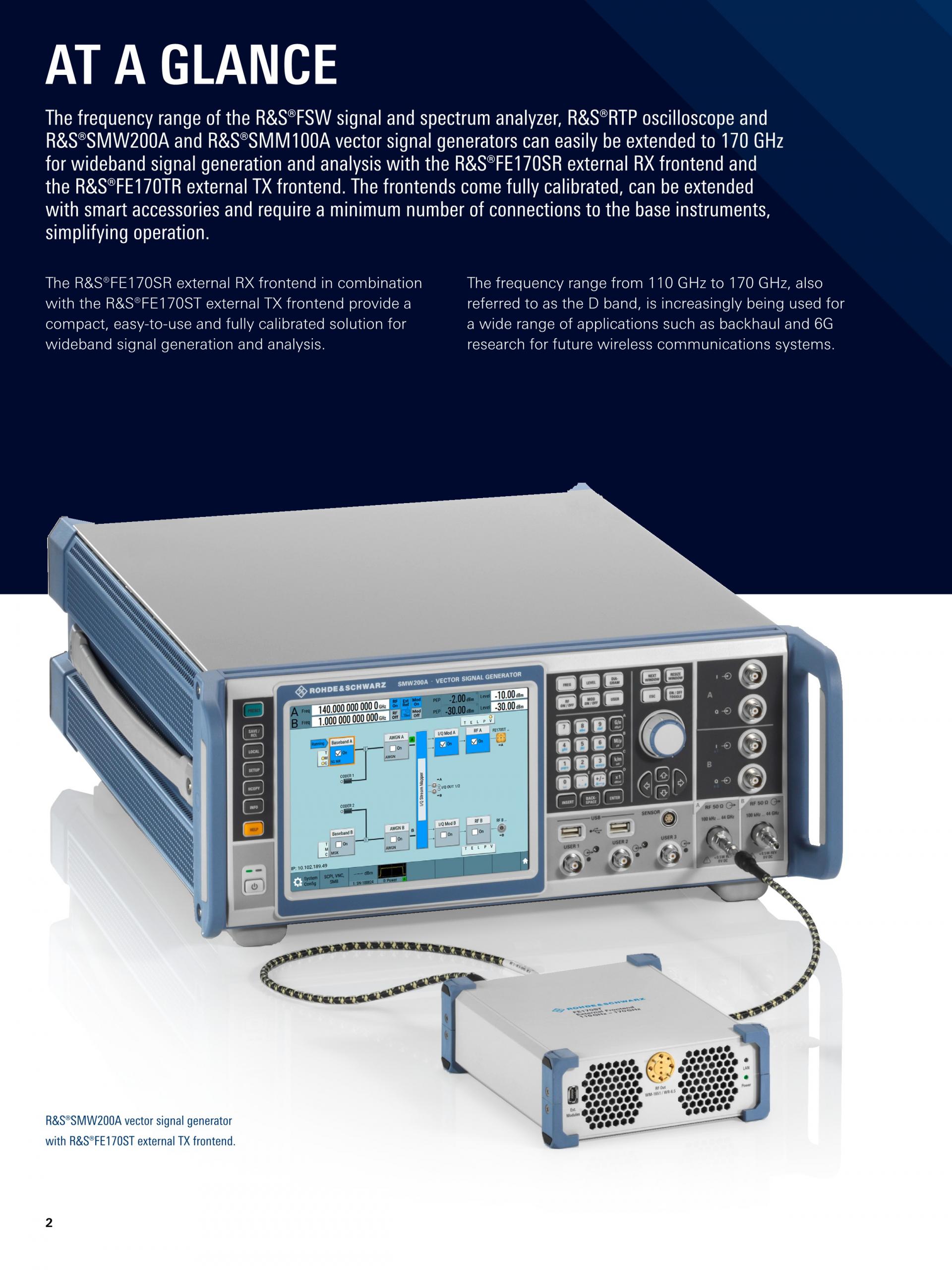

R&S®FE170ST는 Sub-THz 및 6G 연구에 적합합니다. R&S®SMW200A 및 R&S®SMM100A와 연결되어 주파수 대역을 D-Band(110 GHz ~ 175 GHz)로 확장시킵니다. 개발자는 차세대 이동통신 개발을 위해 필요한 주파수 대역을 적용할 수 있습니다. 사용법이 간단하고 완벽하게 교정된 솔루션으로 로데슈바르즈의 신호 발생기, 신호 분석기, 오실로스코프 제품과 호환됩니다. 지금 바로 차세대 이동통신 설계를 시작하십시오.

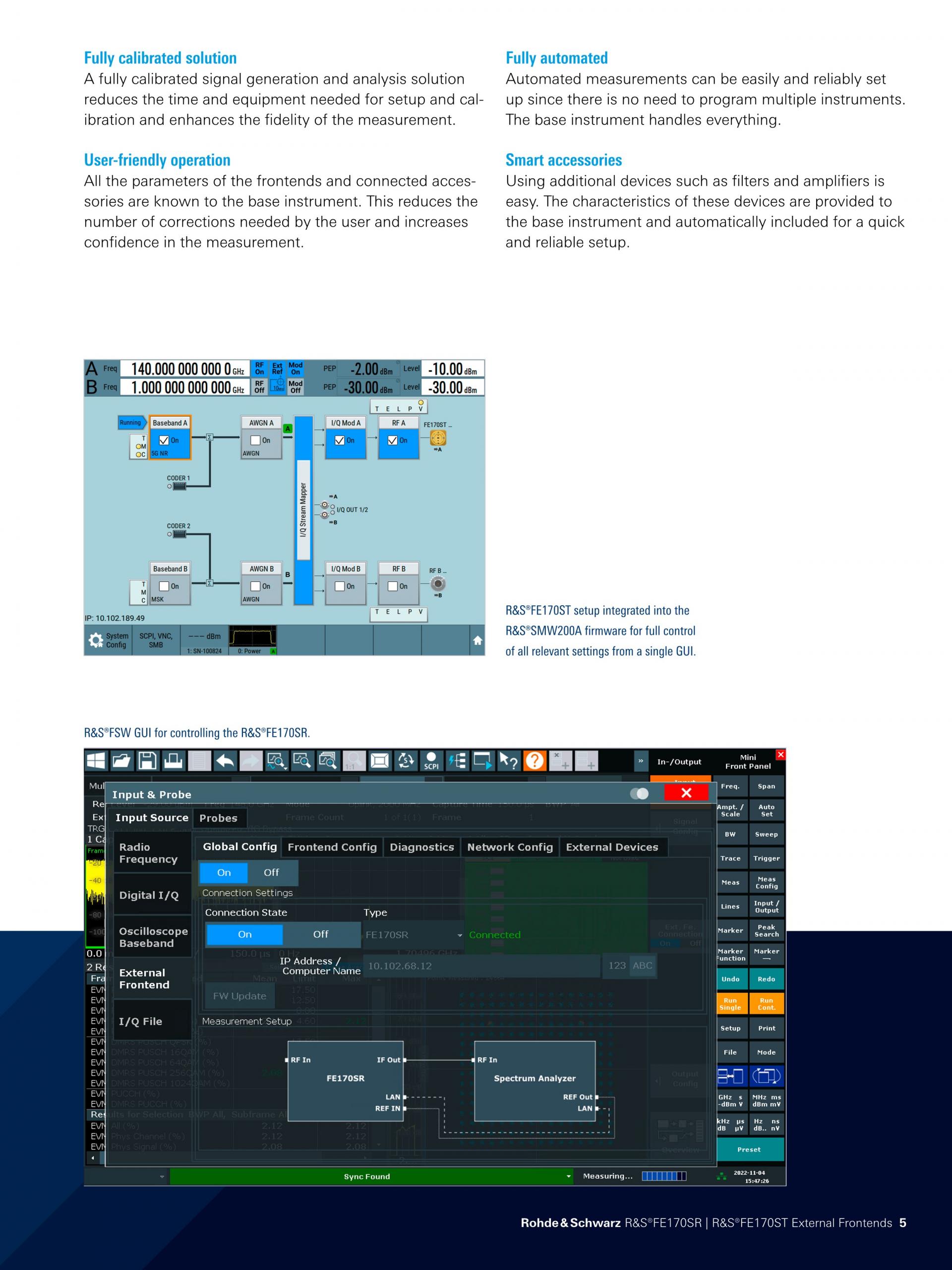

완벽하게 교정된 솔루션 R&S®FE170SR은 R&S®FSW Signal and Spectrum Analyzer와 R&S®RTP Oscilloscope의 외부 프론트엔드로 설계되었습니다. 모든 R&S®FE170SR은 생산 과정에서 완전한 특성분석을 실시합니다. R&S®FE170SR을 LAN을 통해 연결하는 즉시 제품에 저장된 교정 데이터가 본체로 자동 공유됩니다. 이를 통해 완벽하게 교정된 솔루션을 보장할 수 있으며 측정 충실도를 개선하는 동시에 셋업 및 교정에 필요한 시간과 장비를 줄일 수 있습니다. |

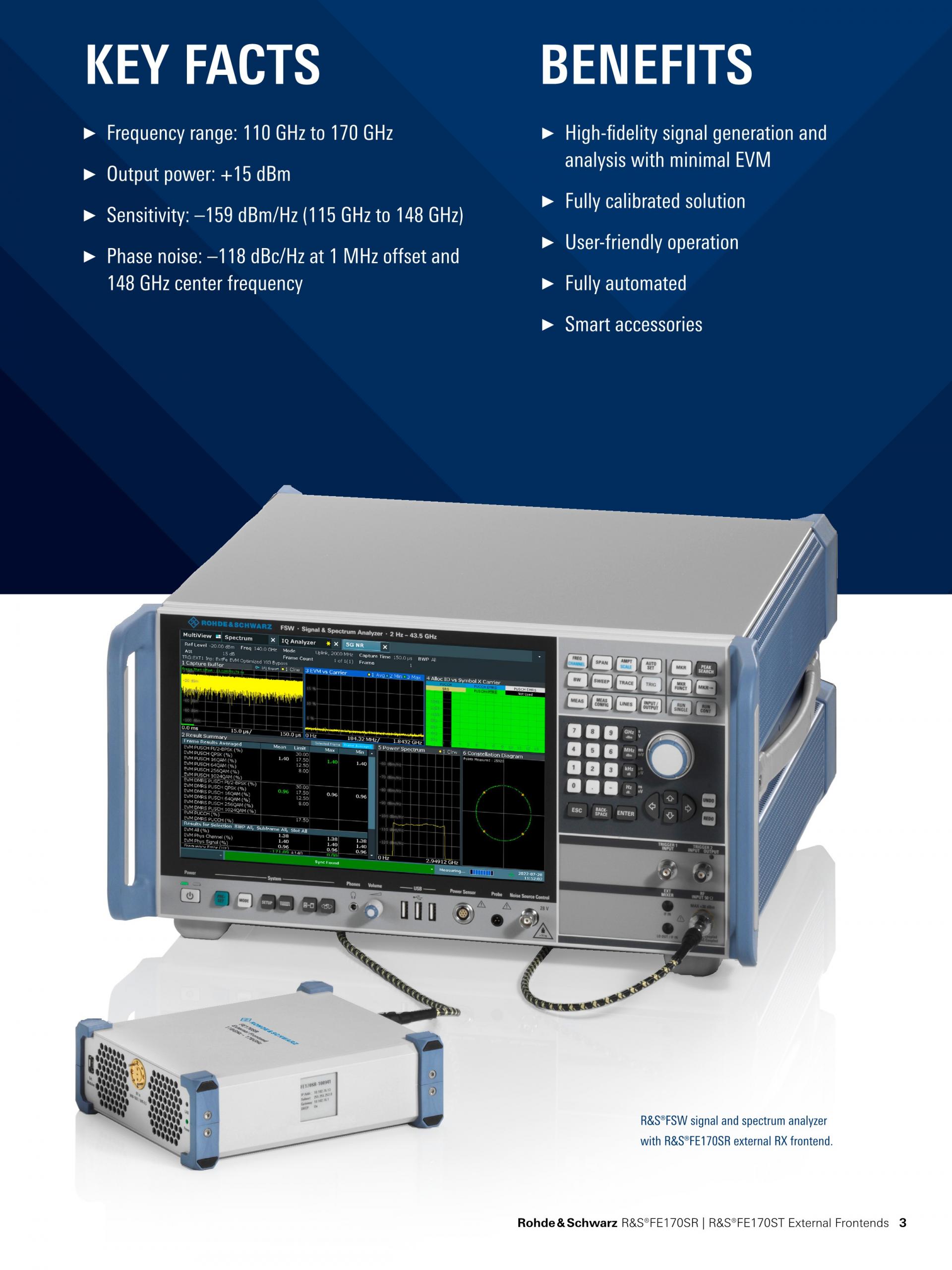

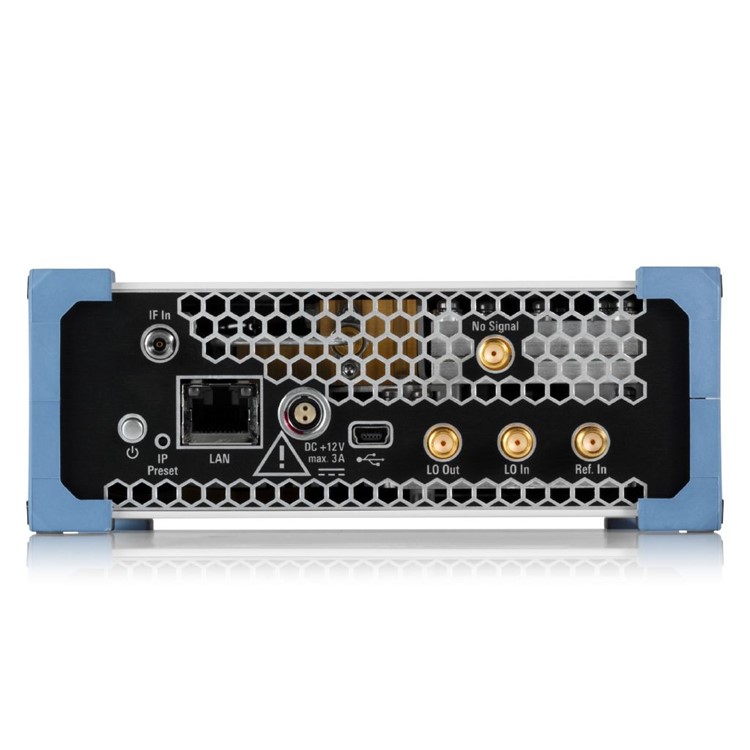

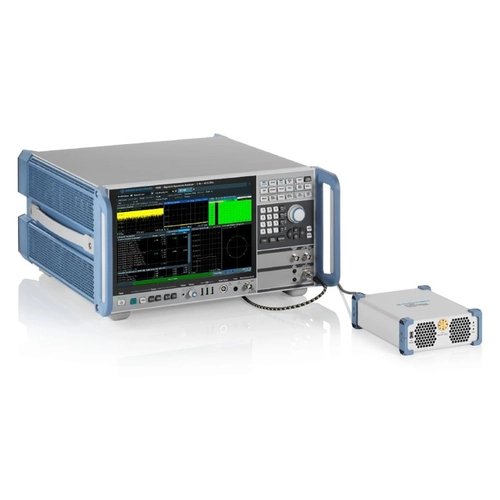

간편한 운용 R&S®FE170SR은 R&S®FSW Signal Analyzer와 R&S®RTP Oscilloscope의 동작 컨셉과 완벽히 일치합니다. 프론트엔드와 본체 사이에서 LAN, IF, 그리고 REF 커넥터만 연결하면 충분합니다. 복수의 기기를 프로그래밍할 필요가 없으므로 자동 측정을 쉽고 안정적으로 셋업할 수 있습니다. |  R&S®FE170SR 연결 R&S®FE170SR Frontend를 연결한 R&S®FSW |
뛰어난 신호 성능 우수한 변조 품질의 광대역 변조 신호는 차세대 이동통신 기술, 자동차 레이더 애플리케이션 개발을 위한 필수 요소입니다. R&S®FE170SR은 타의 추종을 불허하는 변조 품질을 제공합니다. 2 GHz(960 kHz SCS) 채널 대역폭으로 QPSK 변조의 5G NR 신호를 발생시킬 경우 -36 dB(@ 148 GHz)의 뛰어난 EVM 성능을 제공합니다. 이와 같이 뛰어난 변조 품질은 넓은 다이내믹 레인지에 걸쳐 유지됩니다. |

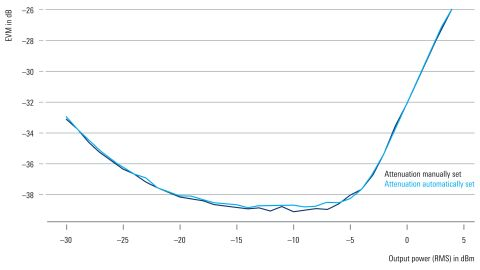

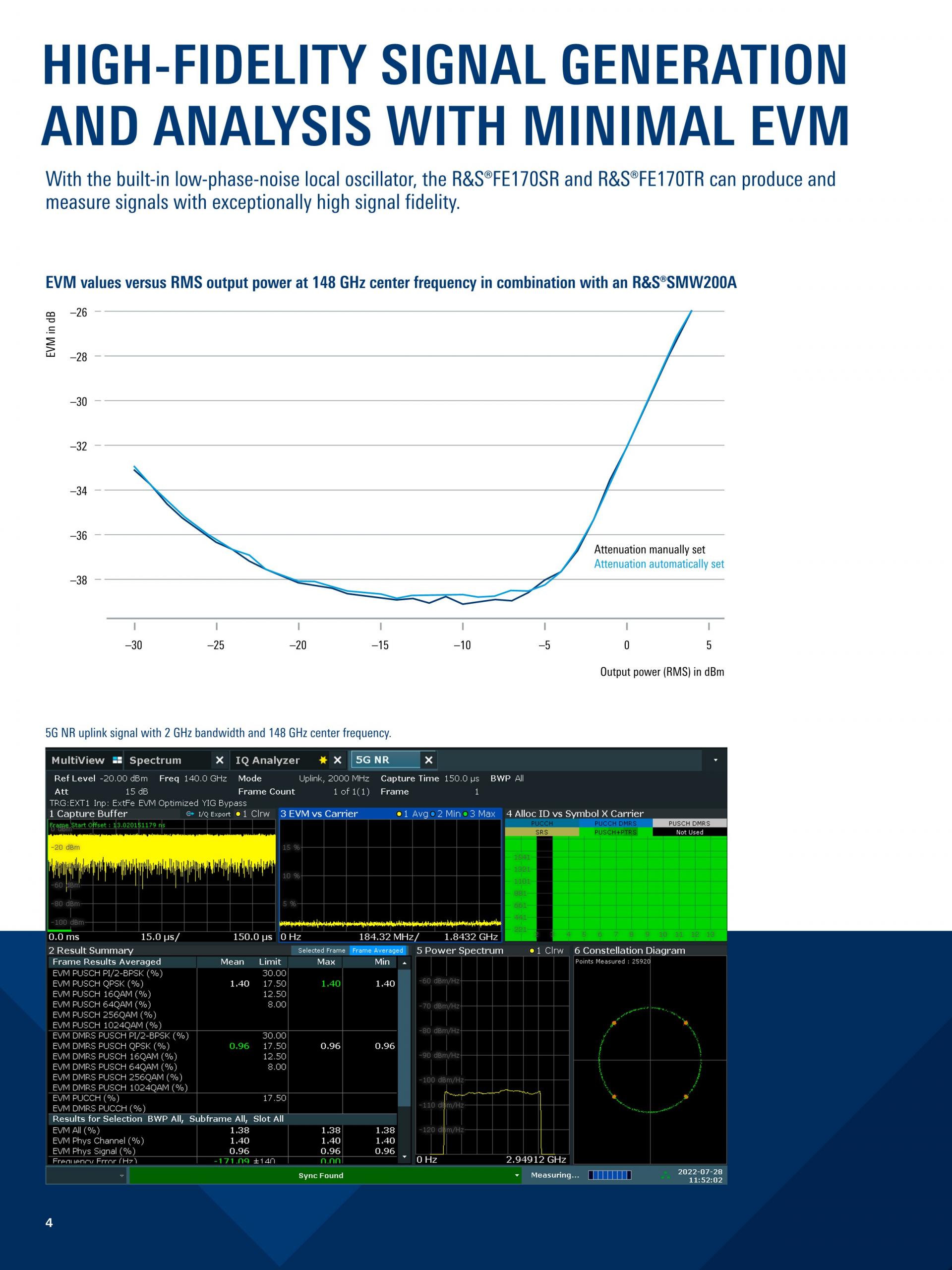

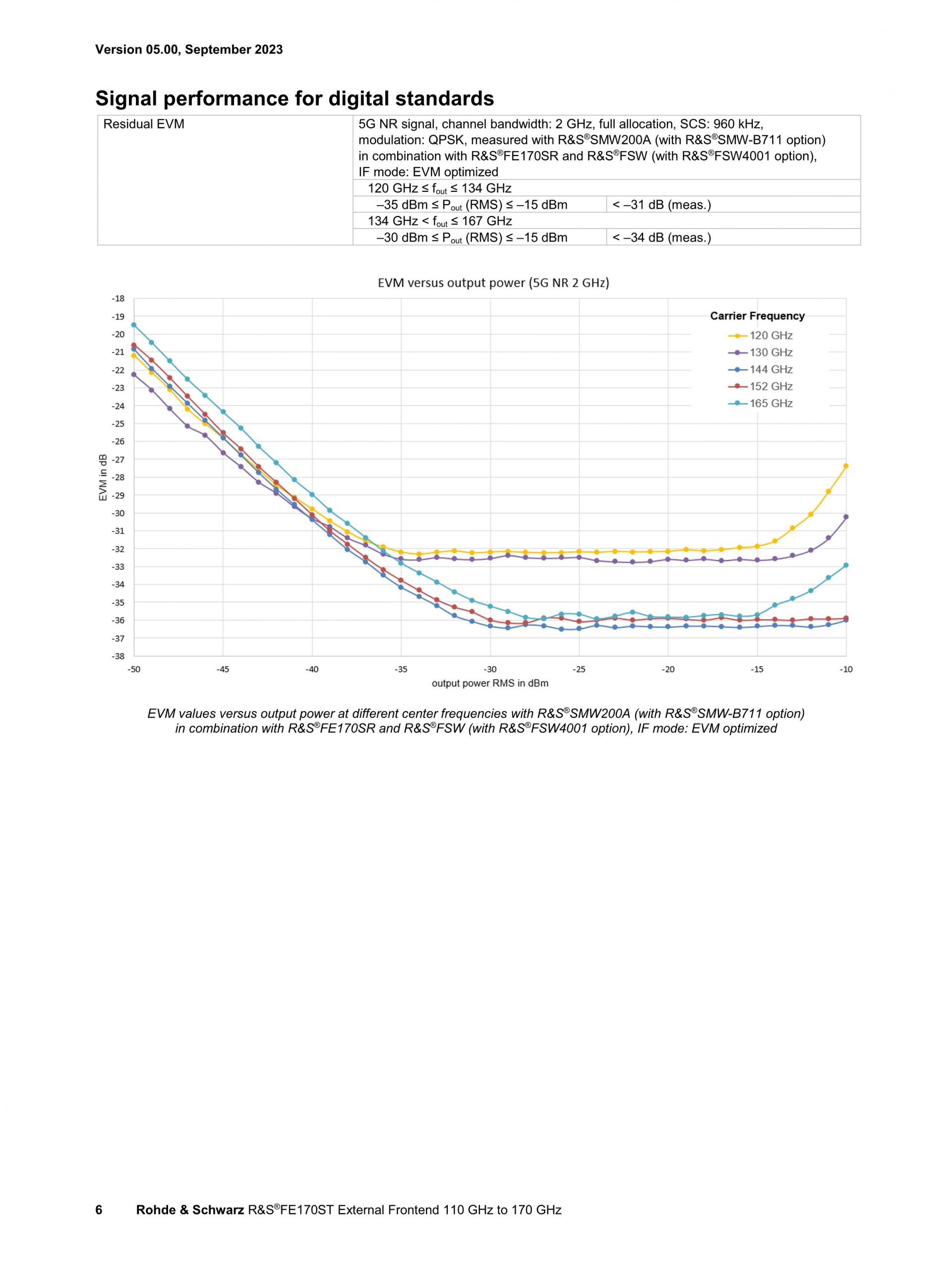

EVM 값과 RMS 출력 파워 비교 148 GHz 중심 주파수에서 5G NR 신호(2 GHz BW, 960 kHz SCS, QPSK)의 측정 EVM. |
스마트 액세서리 외장 Bandpass 필터는 스퍼 성능을 최적화해주며, R&S®FE170ST, R&S®FE170SR에 사용 가능한 이상적인 액세서리입니다. R&S®FE170-Z01, R&S®FE170-Z02, R&S®FE170-Z03 Waveguide Bandpass 필터는 낮은 삽입 손실과 뛰어난 VSWR을 제공합니다. 제품의 이러한 특성은 EPROM에 저장됩니다. 간편한 케이블 연결을 통해 본체로 데이터를 전송하며, 전송된 데이터는 측정 셋업에 자동으로 반영되어 완벽하게 교정된 솔루션을 완성합니다. |

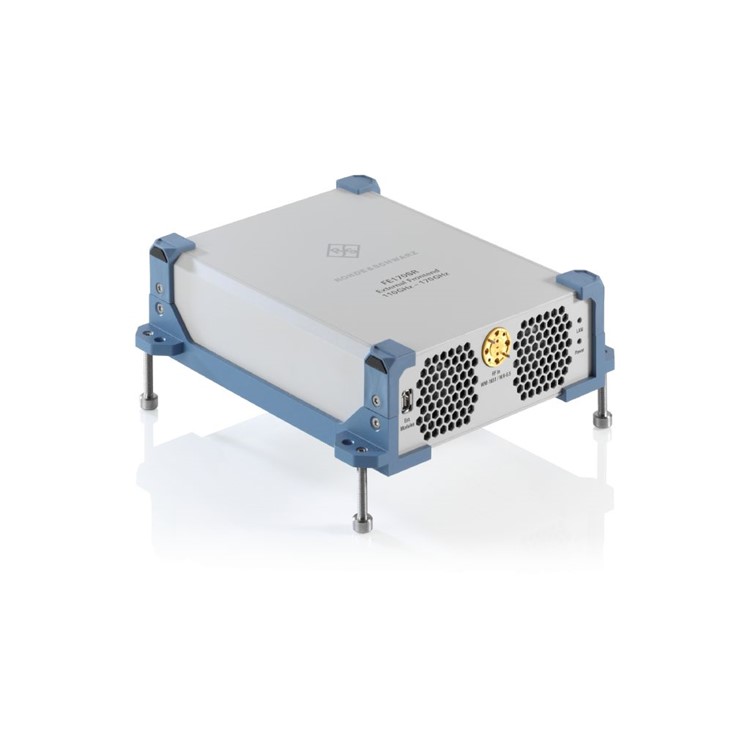

초소형 폼팩터 초소형 설계로 R&S®FE170SR을 DUT(Device under Test)에 가깝게 배치할 수 있습니다. 따라서 손실 증가의 원인이 될 수 있는 추가 RF 피드 라인의 길이가 최소화됩니다. R&S®FE170SR은 다양한 마운팅 포인트와 조절식 받침대를 제공하여, 테스트 셋업에서 더욱 유연한 배치가 가능합니다. R&S®WR6.5 Waveguide Connector를 사용하면 OTA 측정 시 DUT 또는 안테나를 직접 장착할 수 있습니다. |
