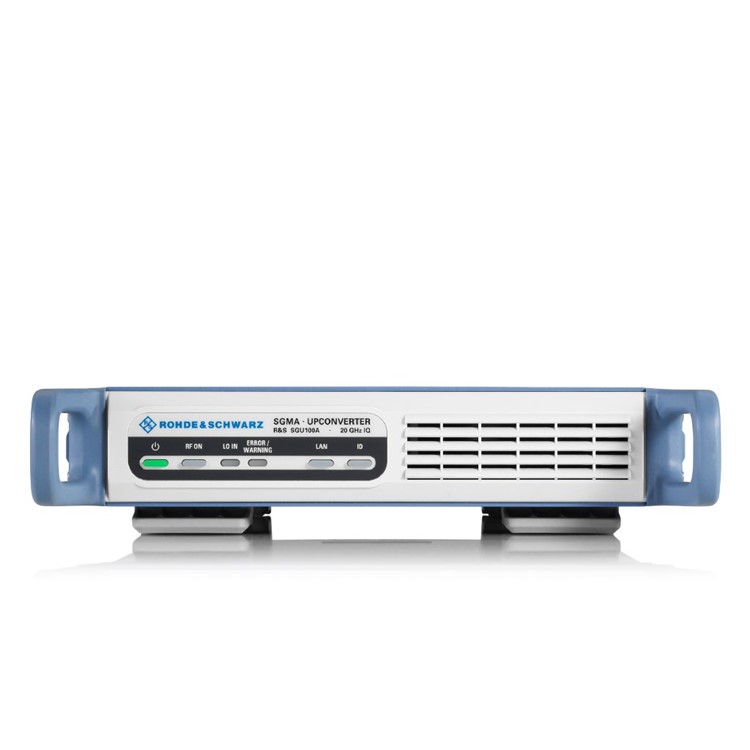

ROHDE & SCHWARZ SGU100A SGMA 업컨버터
가격문의(상세정보 참조)

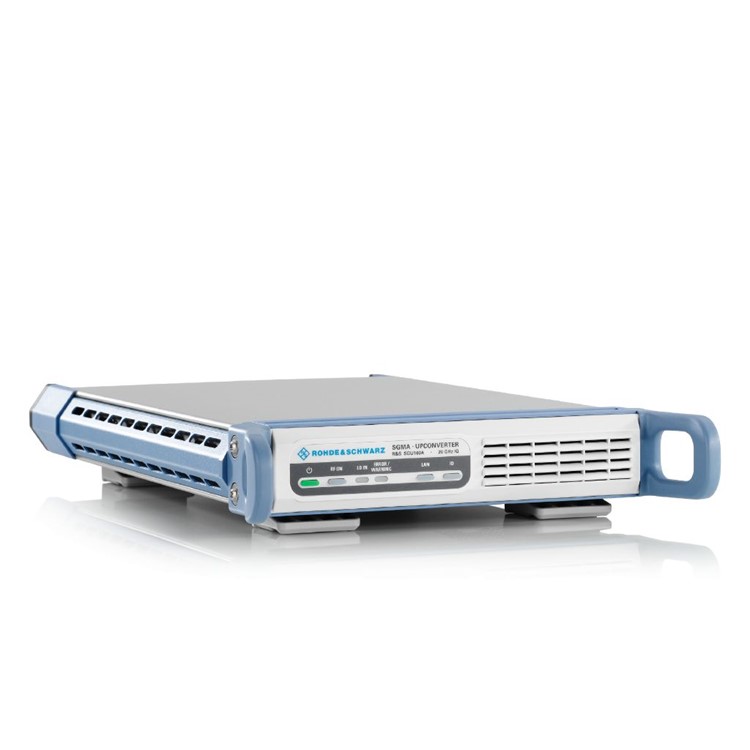

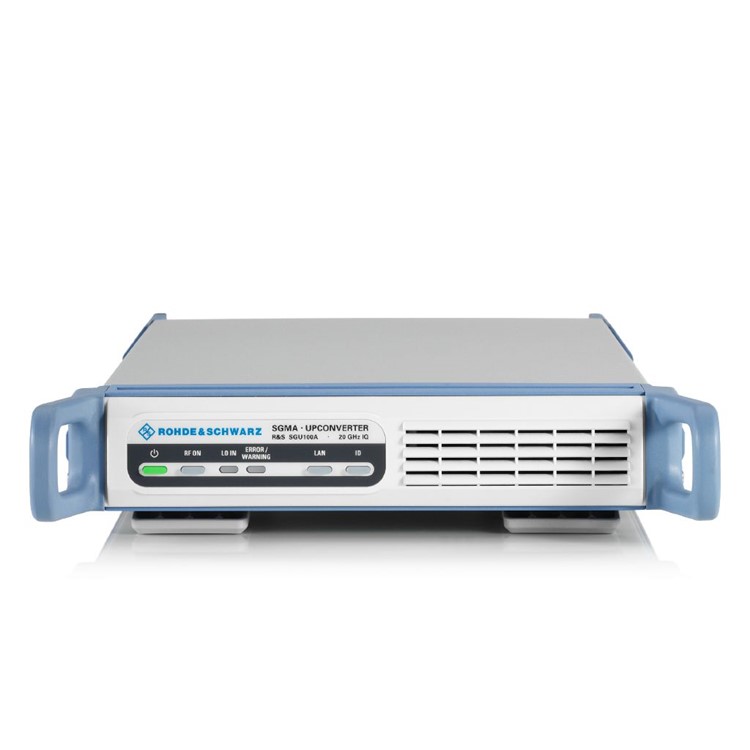

ROHDE & SCHWARZ SGU100A SGMA 업컨버터
ROHDE & SCHWARZ SGU100A SGMA UPCONVERTER
- R&S®SGU100A 업컨버터를 사용하여 40GHz로 주파수 확장
- 하나의 RF 출력으로 전체 주파수 대역 대응
- 기존 사용자 인터페이스와 원활한 통합
- 상용화된 제품 중 가장 작은 크기 및 적은 전력 소비
- Microwave 주파수에 이르는 고성능
클릭 하시면 이동합니다.
로데 슈바르즈 ・ ROHDE & SCHWARZ
SGU100A
SGMA 업컨버터
SGU100A SGMA UPCONVERTER
컴팩트한 크기, 빠르고 안정적인 성능
R&S®SGU100A SGMA Upconverter는 주파수를 40GHz까지 확장해줍니다. R&S®SGS100A와 R&S®SGU100A를 연결할 경우 두 기기는 원격 제어 및 수동 조작 시 하나의 기기처럼 작동합니다. 결합된 기기는 R&S®SGS100A 자체와 동일한 방식으로 연결합니다. 즉, 전체 주파수 대역에 하나의 RF 출력을 사용하고 벡터 변조에 하나의 아날로그 I/Q 입력을 사용합니다. 이 셋업에서는 작업이 두 기기 사이에 자동으로 배분되므로 사용자가 단일 기기를 작동하는 것처럼 생각하게 됩니다.
R&S®SGU100A를 탑재한 R&S®SGS100A는 변조 없이 10 MHz ~ 40 GHz의 전체 주파수 대역을 지원하며 벡터 변조를 사용할 경우 80 MHz ~ 40 GHz를 지원합니다.

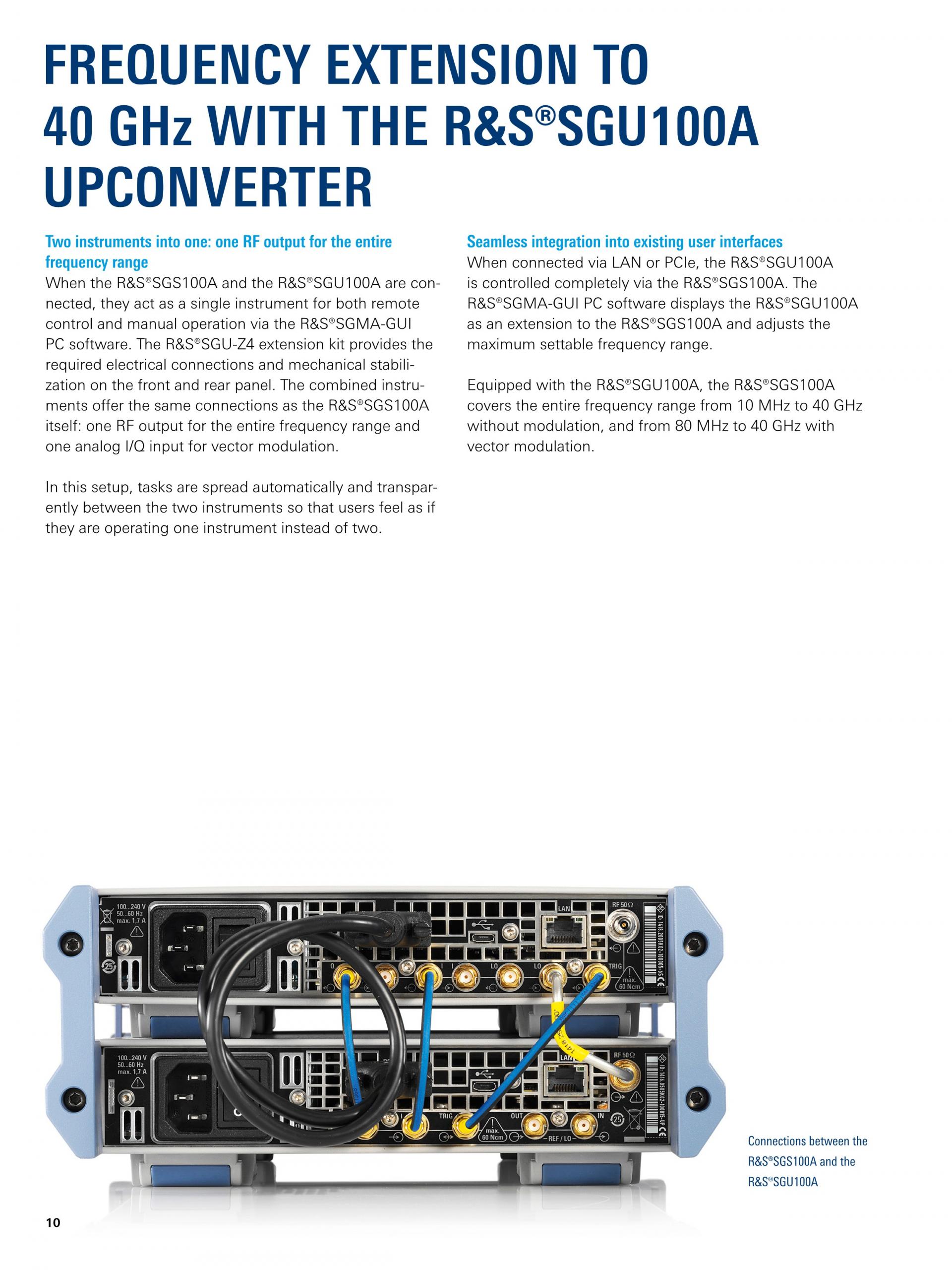

두 기기를 하나처럼 사용 하나의 RF 출력으로 전체 주파수 대역 대응 R&S®SGS100A와 R&S®SGU100A를 연결할 경우 두 기기는 하나의 기기처럼 작동합니다. R&S®SGU-Z4 확장 키트는 필요한 전기적 연결과 기계적 안정성을 제공합니다. 결합된 기기는 R&S®SGS100A 자체와 동일한 방식으로 연결합니다. 즉, 전체 주파수 대역에 하나의 RF 출력을 사용하며 벡터 변조에 하나의 아날로그 I/Q 입력을 사용합니다. |
|

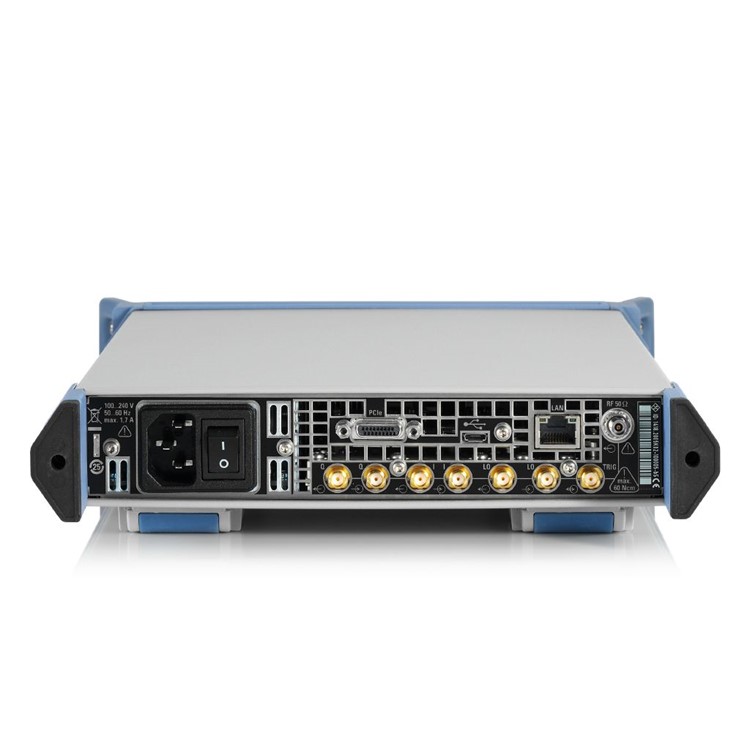

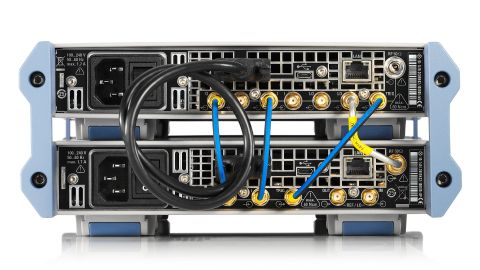

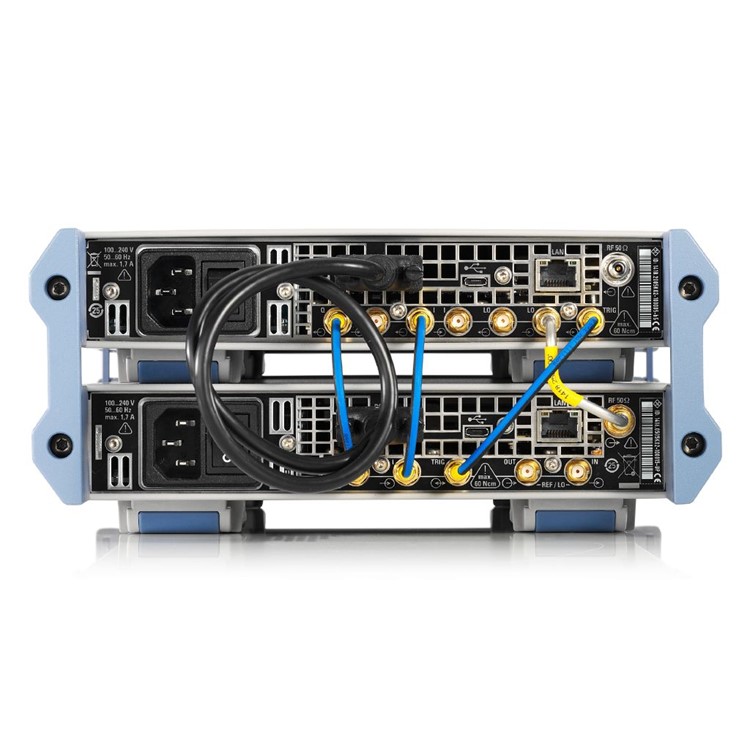

R&S®SGS100A와 R&S®SGU100A 간 연결. 통신 및 통합성 기존 사용자 인터페이스와 원활한 통합 R&S®SGU100A를 LAN 또는 PCIe를 통해 연결하는 경우 R&S®SGS100A를 통해 완전히 제어할 수 있습니다. R&S®SGMA-GUI PC 소프트웨어는 R&S®SGU100A를 R&S®SGS100A에 대한 확장으로 표시하며 최대 설정 가능 주파수 대역을 조정합니다. R&S®SGU100A를 탑재한 R&S®SGS100A는 변조 없이 10 MHz ~ 40 GHz의 전체 주파수 대역을 지원하며 벡터 변조를 사용할 경우 80 MHz ~ 40 GHz를 지원합니다. |

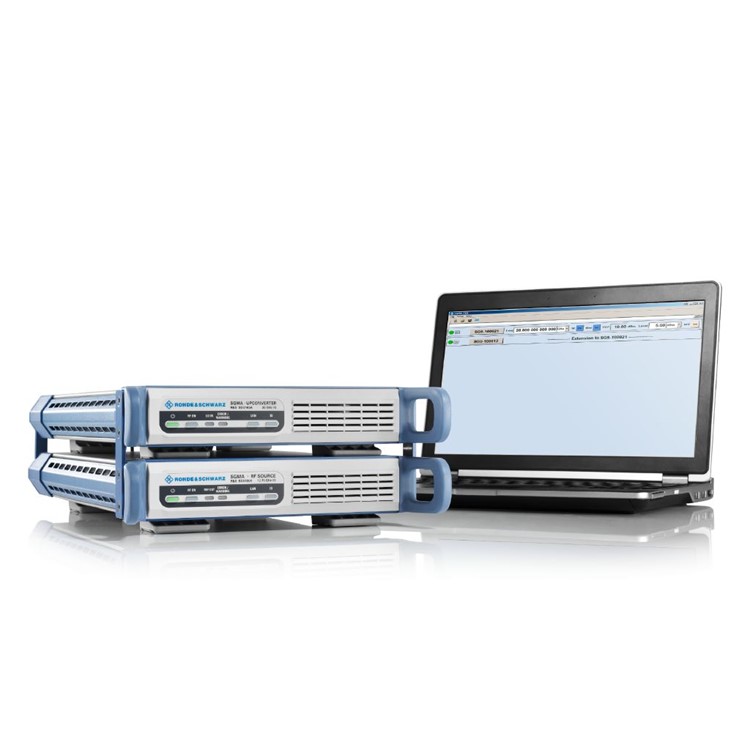

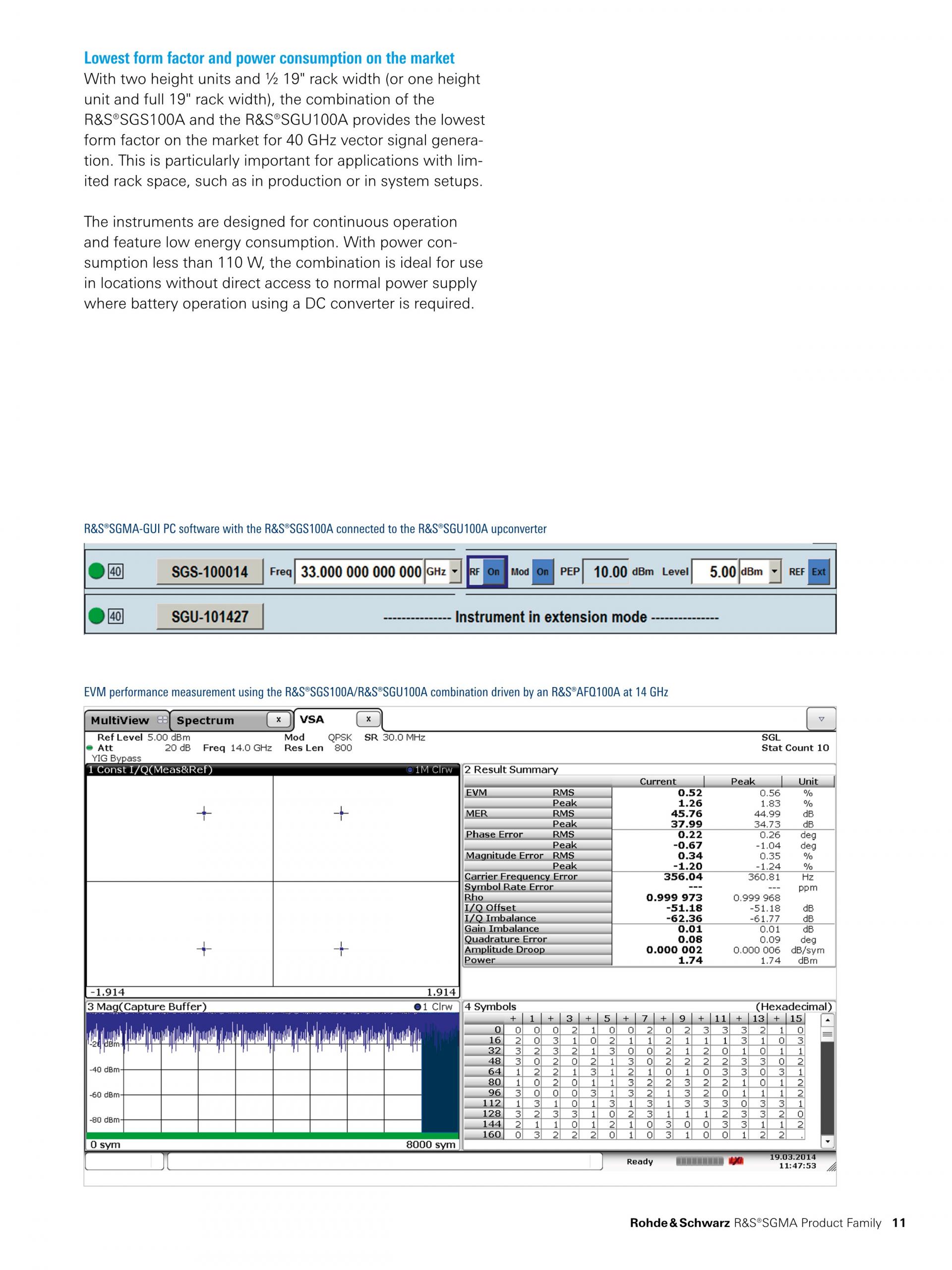

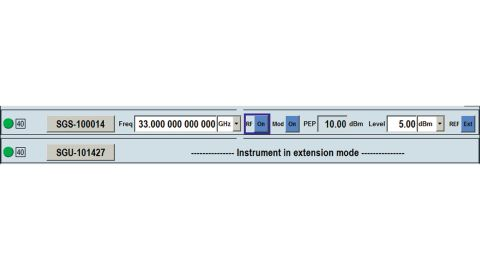

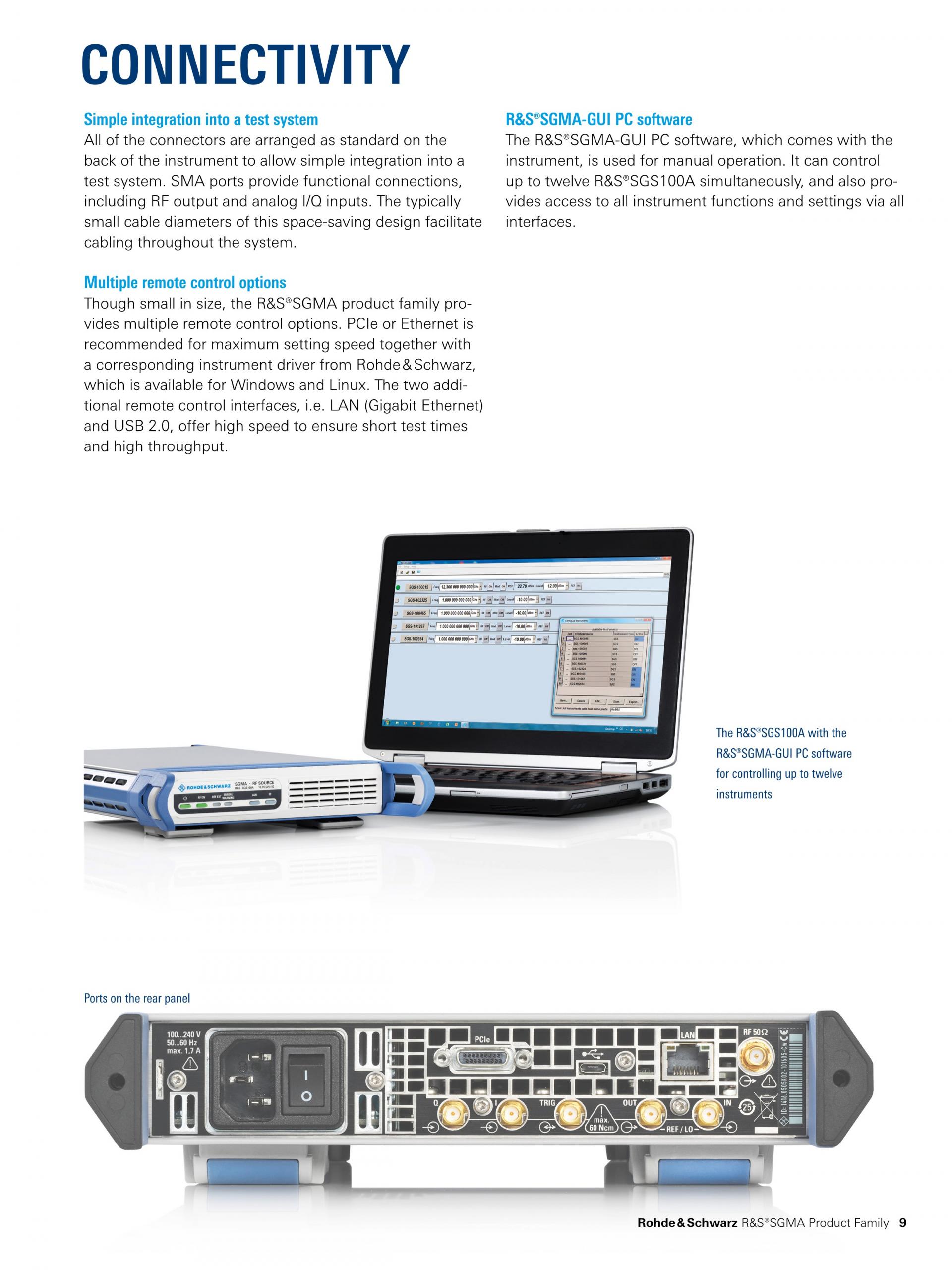

R&S®SGMA-GUI PC 소프트웨어 R&S®SGS100A(R&S®SGMA-GUI PC 소프트웨어 탑재)를 R&S®SGU100A 업컨버터에 연결 |

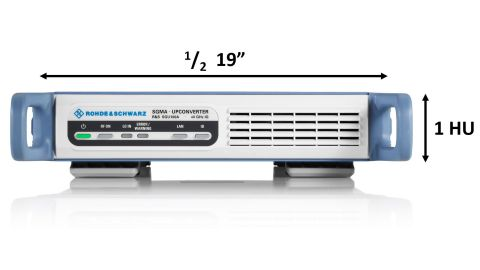

최적화된 폼 팩터 상용화된 제품 중 가장 작은 크기 및 적은 전력 소비 2HU 및 1/2 19" 랙 폭(또는 1HU 및 풀 19" 랙 폭)에 R&S®SGS100A와 R&S®SGU100A를 결합할 경우 폼 팩터는 20GHz 벡터 신호 발생 시장에서 가장 작은 면적을 제공합니다. 이러한 특징은 생산 또는 시스템 셋업과 같이 랙 공간이 제한된 부문에 특히 중요합니다. 이 기기는 지속적인 작동을 위해 설계되었으며 110W 미만의 적은 에너지를 소비합니다. |
|

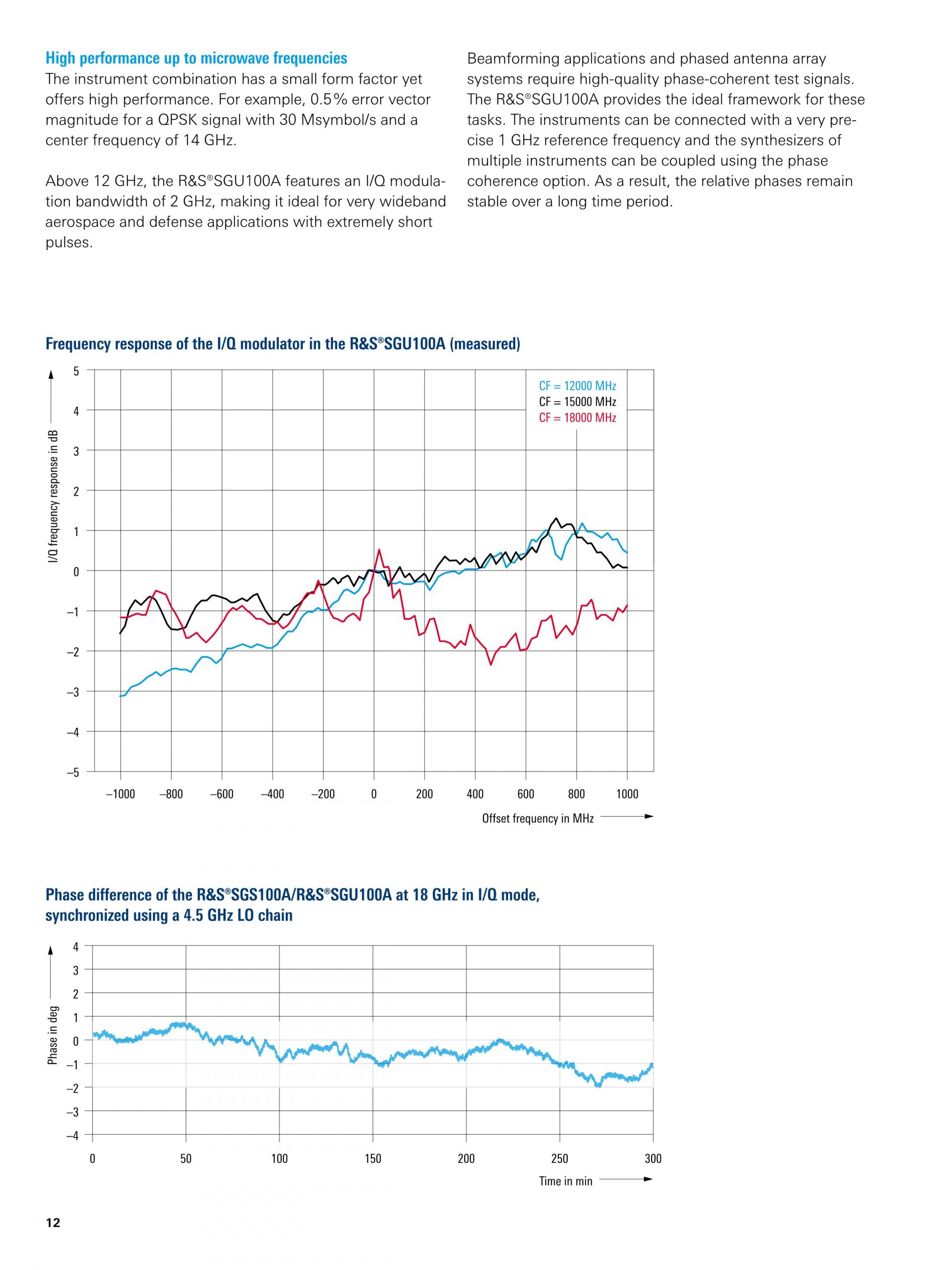

최적화된 폼 팩터 고성능을 제공하는 적합한 패키지 Microwave 주파수에 이르는 고성능 결합된 기기는 작은 설치 면적에 불구하고 30Msymbol/s 및 14GHz 중심 주파수의 QPSK 신호에 대해 0.5% 에러 백터 크기의 높은 성능을 제공합니다. R&S®SGU100A는 12GHz 초과 대역에서 2GHz의 I/Q 변조 대역폭을 제공하므로 매우 짧은 펄스의 Wideband 항공우주 및 방위 부문에 적합합니다. |

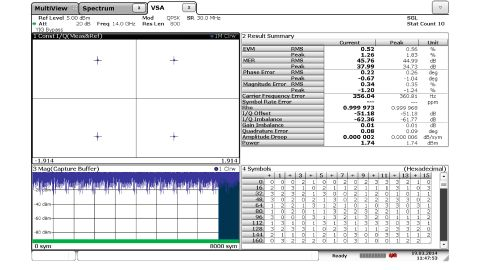

EVM 성능 14GHz에서 R&S®AFQ100A와 R&S®SGS100A/R&S®SGU100A 결합 시스템을 이용한 EVM 성능 측정. |
고품질 위상-정합 테스트 신호 확장 가능한 복수 기기 셋업으로 까다로운 작업에 대응 빔포밍 어플리케이션 및 위상 안테나 어레이 시스템은 고품질 위상 일치 테스트 신호가 필요합니다. R&S®SGU100A는 이러한 작업에 적합한 프레임워크를 제공합니다. 기기를 매우 정밀한 1GHz 기준 주파수로 연결하고 위상 일치 옵션을 사용하여 여러 기기의 신디사이저를 결합할 수 있습니다. 따라서 긴 기간에 걸쳐 상대적 위상이 안정적으로 유지됩니다. |

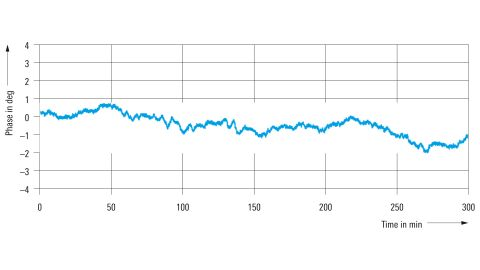

동기화된 위상 안정성 I/Q 모드, 18GHz에서 R&S®SGS100A/R&S®SGU100A의 위상차를 4.5 GHZ LO 체인을 이용하여 동기화함 |
