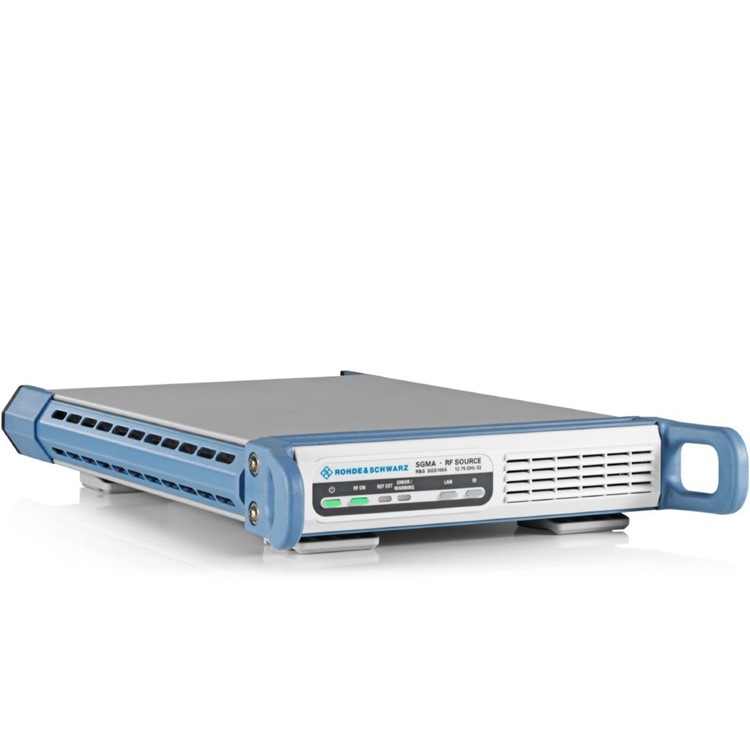

ROHDE & SCHWARZ SGS100A SGMA RF 소스
가격문의(상세정보 참조)

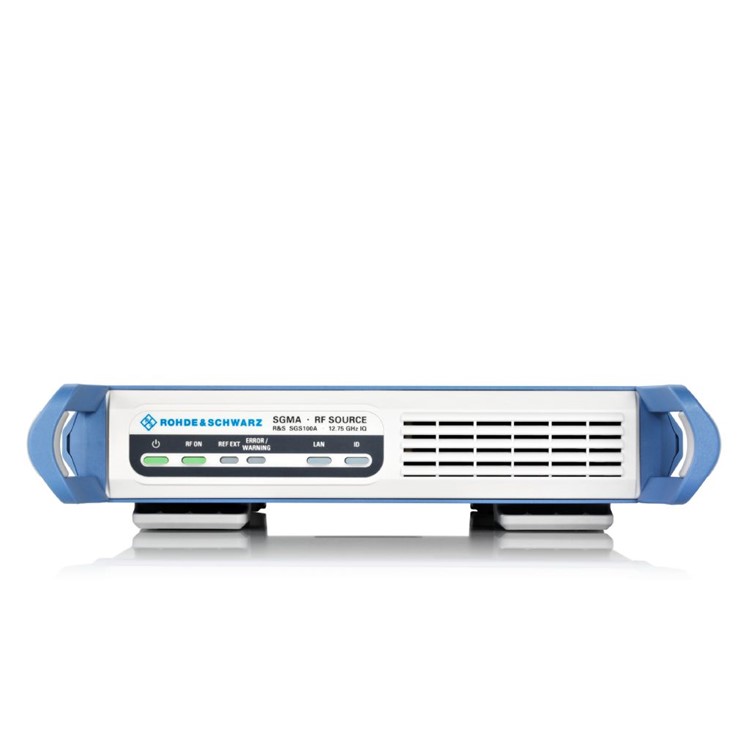

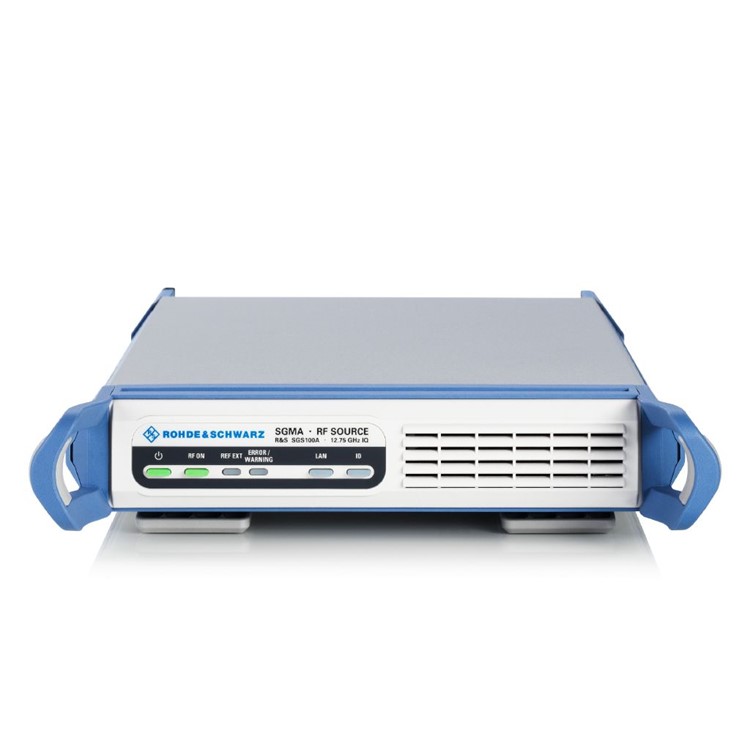

ROHDE & SCHWARZ SGS100A SGMA RF 소스
ROHDE & SCHWARZ SGS100A SGMA RF SOURCE
- 경쟁사 대비 최소 크기의 완전 일체형 벡터 신호 발생기
- 뛰어난 RF 성능 및 공간 절약형 디자인
- 셋업 손실을 보상하기 위한 최대 +22dBm(typ.) 출력 레벨
- 최대12.75 GHz의 높은 출력 주파수로 광범위하게 적용 가능
- 기계적 열화가 없는 전자식 감쇠기로 높은 안정성 제공
클릭 하시면 이동합니다.
로데 슈바르즈 ・ ROHDE & SCHWARZ
SGS100A
SGMA RF 소스
SGS100A SGMA RF SOURCE
컴팩트한 크기, 빠르고 안정적인 성능
R&S®SGS100A는 자동 테스트 시스템의 요구사항을 충족하도록 설계된 RF 소스입니다. 이 제품은 통합 I/Q 변조기와 함께 사용하여 CW 소스 또는 벡터 신호 발생기로 사용할 수 있습니다. 이 벡터 신호 발생 버전은 최대 12.75GHz의 주파수 대역으로 필수 디지털 신호를 지원합니다. CW 버전은 유연한 로컬 오실레이터로 사용하거나 모바일 무선 표준에 대한 간섭 테스트로 사용 가능합니다.

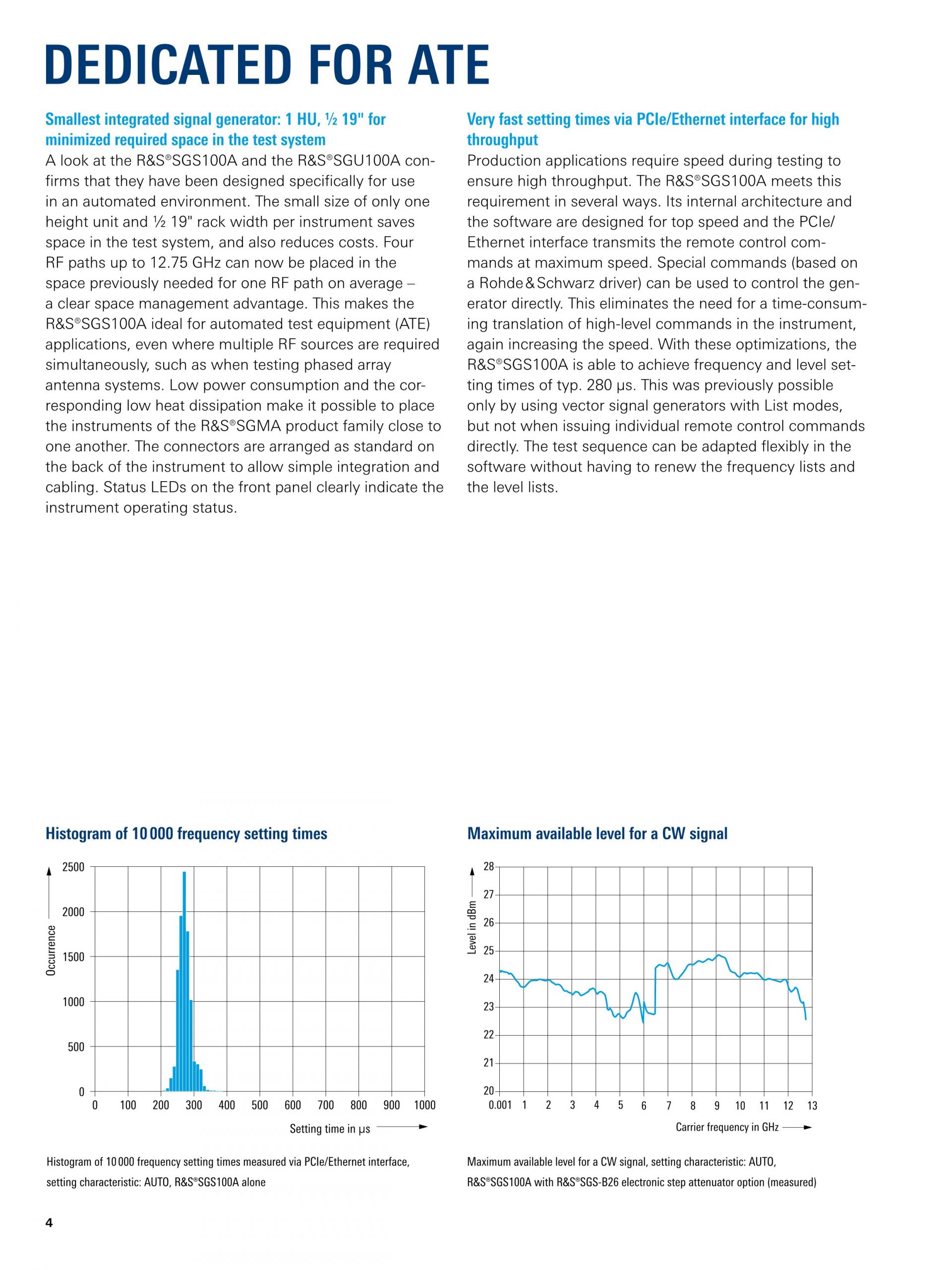

전용 ATE 신호 소스 - 최소화된 설치 면적 시스템 설치 면적을 최소화한 최소 크기의 통합형 신호 발생기 기기당 1RU(Rack Unit) 및 1/2 19인치 랙 너비만 차지하는 소형 크기로 테스트 시스템의 공간을 절감하고 비용을 줄여줍니다. 평균적으로 1개 RF 경로에 필요하던 공간에 이제 최대 12.75 GHz의 RF 경로 4개를 배치해 공간을 절감할 수 있습니다. 따라서 R&S®SGS100A는 복수의 RF 소스가 동시에 필요한 ATE 부문에도 적합합니다. |
|

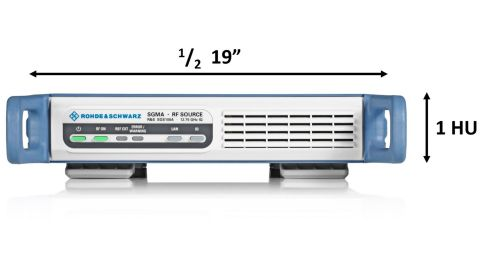

최소 크기의 일체형 신호 발생기: 1 HU, 1/2 19인치 전용 ATE 신호 소스 - 빠른 설정 시간 PCIe/이더넷 인터페이스를 통한 빠른 설정 시간으로 생산 부문은 높은 처리량을 보장할 수 있도록 테스트 중 빠른 속도가 요구됩니다. R&S®SGS100A는 이 요구사항을 몇 가지 방식으로 충족합니다. 내부 아키텍처와 소프트웨어는 최고의 속도를 위해 설계되었으며 PCIe/이더넷 인터페이스는 원격 제어 명령을 최대 속도로 전송합니다. |

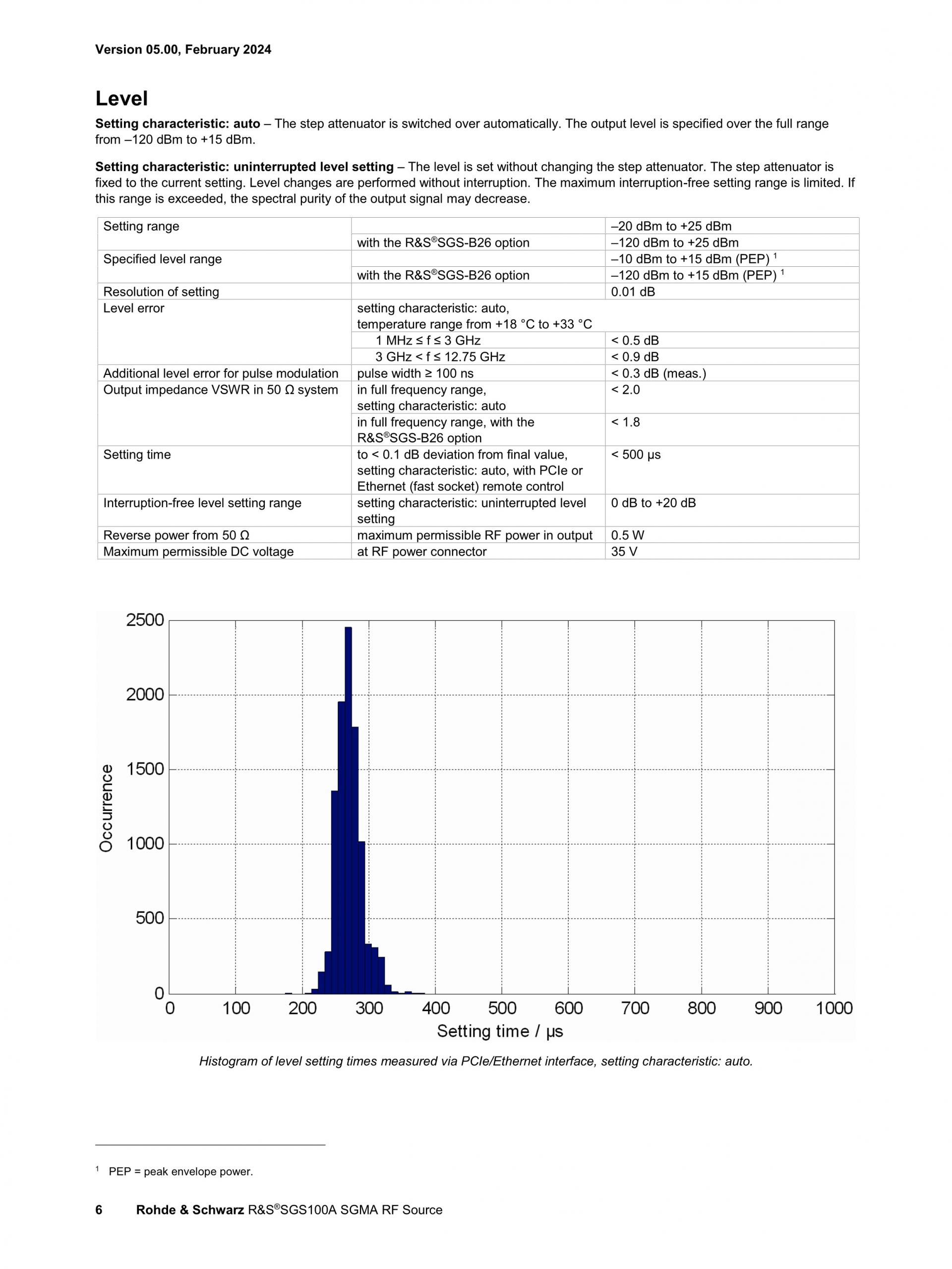

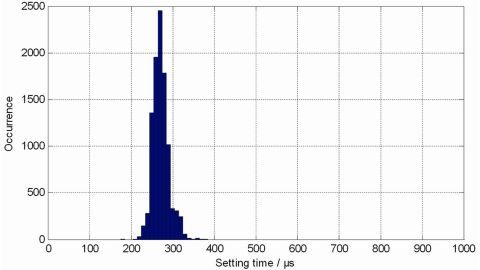

10,000 주파수 설정 횟수의 히스토그램 PCIe 인터페이스를 통해 측정한 10,000 주파수 설정 횟수의 히스토그램, 설정 특성: AUTO |

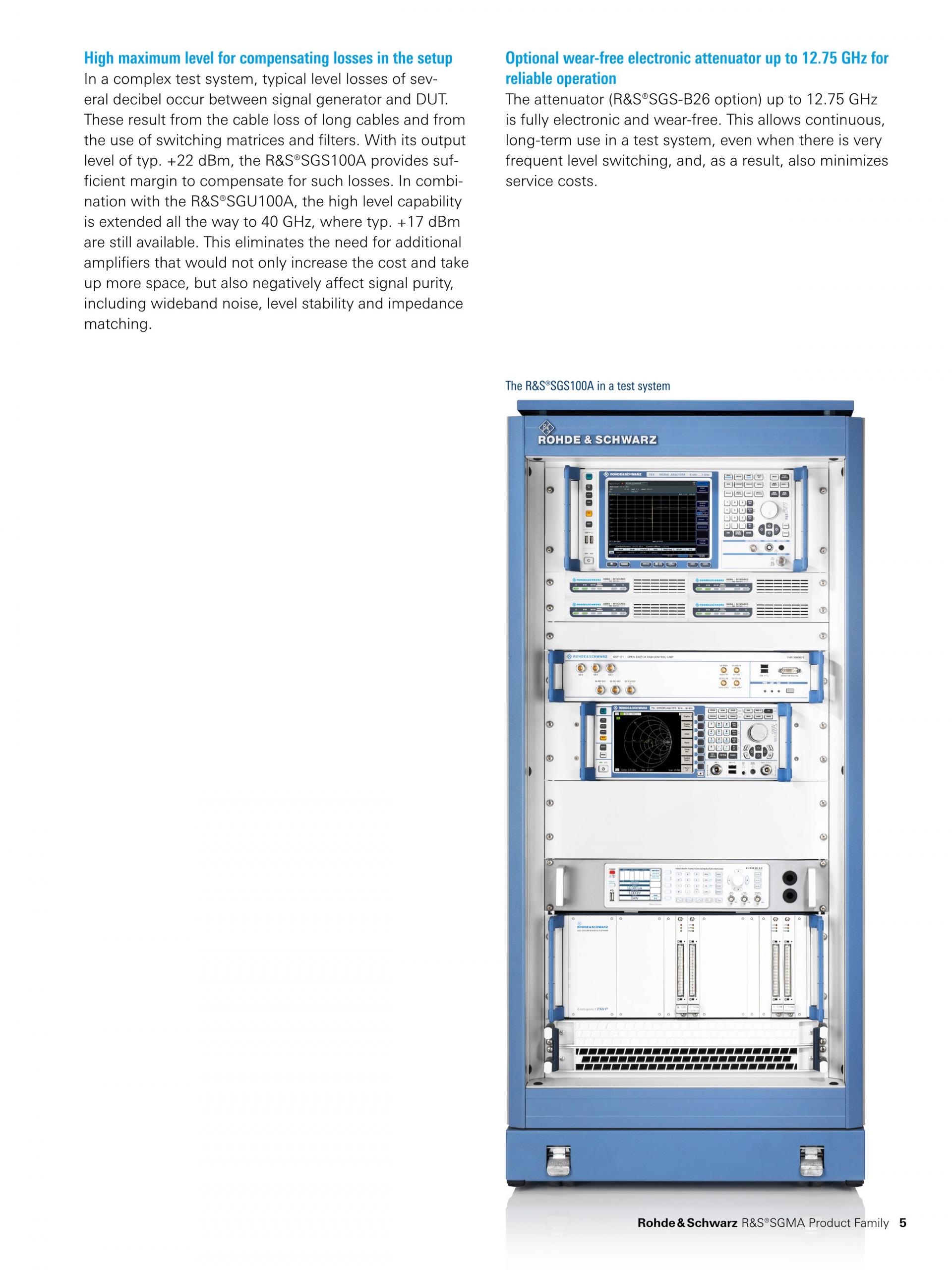

전용 ATE 신호 소스 - 높은 최대 레벨 높은 최대 레벨이 셋업의 손실 보상 복잡한 테스트 시스템에서는 신호 발생기와 DUT 사이에 몇 dB의 레벨 손실이 발생하는 것이 일반적입니다. 이는 케이블이 긴 경우이거나 스위칭 매트릭스와 필터를 사용하기 때문입니다. 일반적 출력 레벨이 +22 dBm인 R&S®SGS100A는 이러한 손실을 보상하는 충분한 마진을 제공합니다. 마모에 강한 최대 12.75 GHz의 전자식 감쇠기 옵션 |

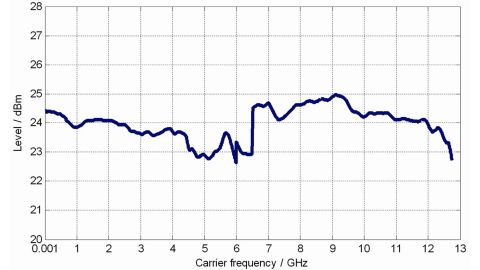

CW 신호에 대한 최대 가용 레벨 CW 신호의 최대 가용 레벨, 설정 특성: R&S®SGS-B26 Electronic Step Attenuator 옵션 사용 시 AUTO(측정) |

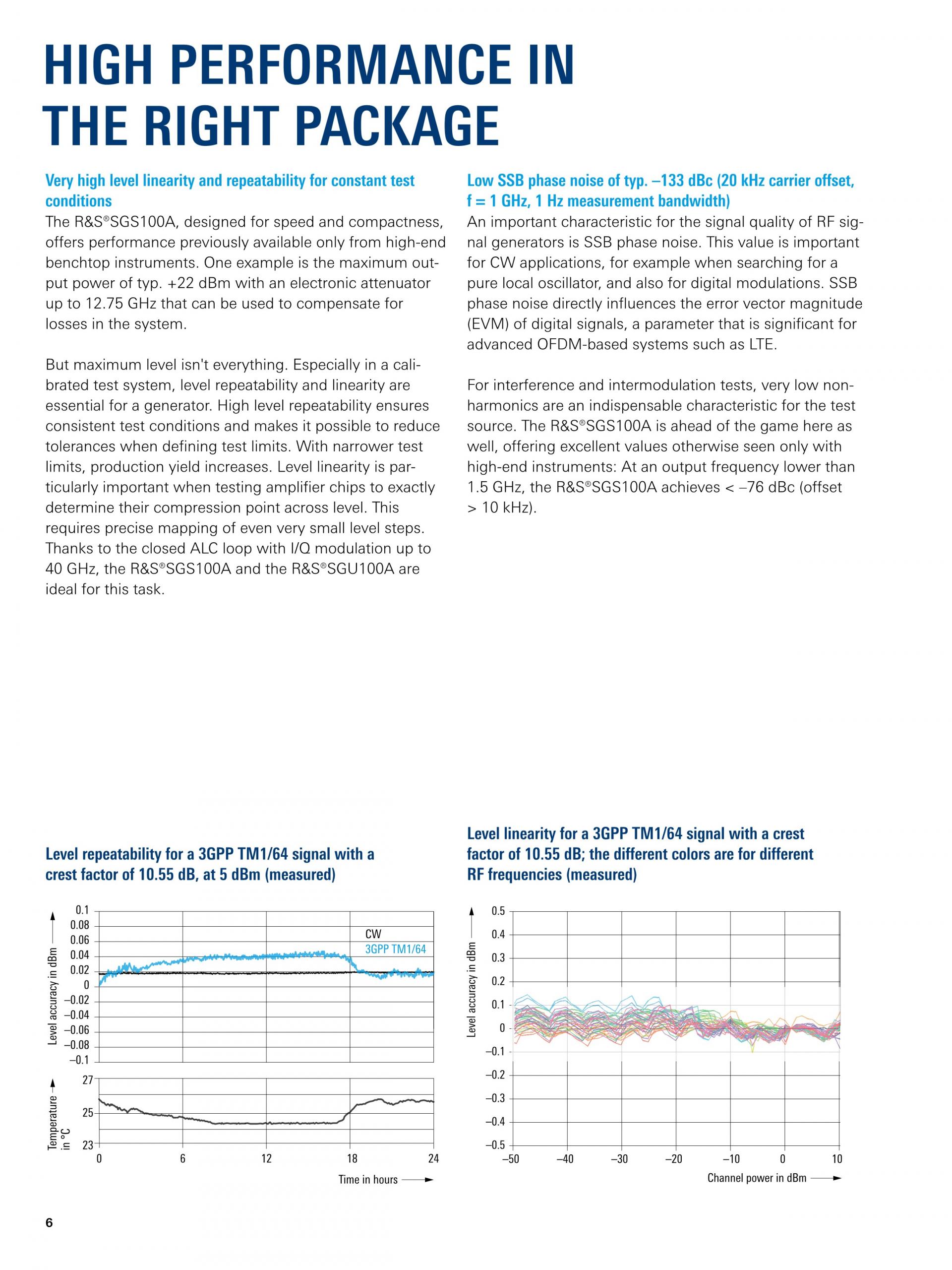

고성능을 제공하는 적합한 패키지
R&S®SGS100A는 초소형 크기로 빠른 성능을 제공하도록 설계되었으며 하이엔드 벤치탑 기기와 같은 수준의 성능을 제공합니다. 하지만 최대 레벨이 전부는 아닙니다. 교정된 테스트 시스템에서는 발생기에 대한 레벨 반복성과 선형성이 필수적입니다. 높은 레벨 반복성은 일관적 테스트 조건을 보장하며 테스트 한도를 정의할 때 허용오차를 더욱 낮출 수 있습니다. |

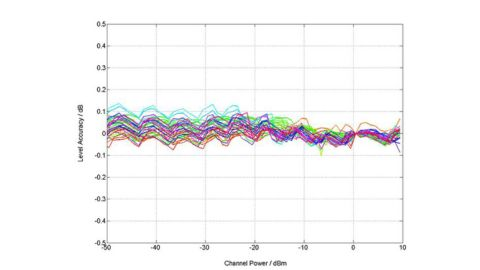

채널 출력에 대한 레벨 선형성 파고율이 10.55 dB인 3GPP TM1/64 신호의 레벨 선형성, 각 색은 각 RF 주파수를 나타냄(측정) |

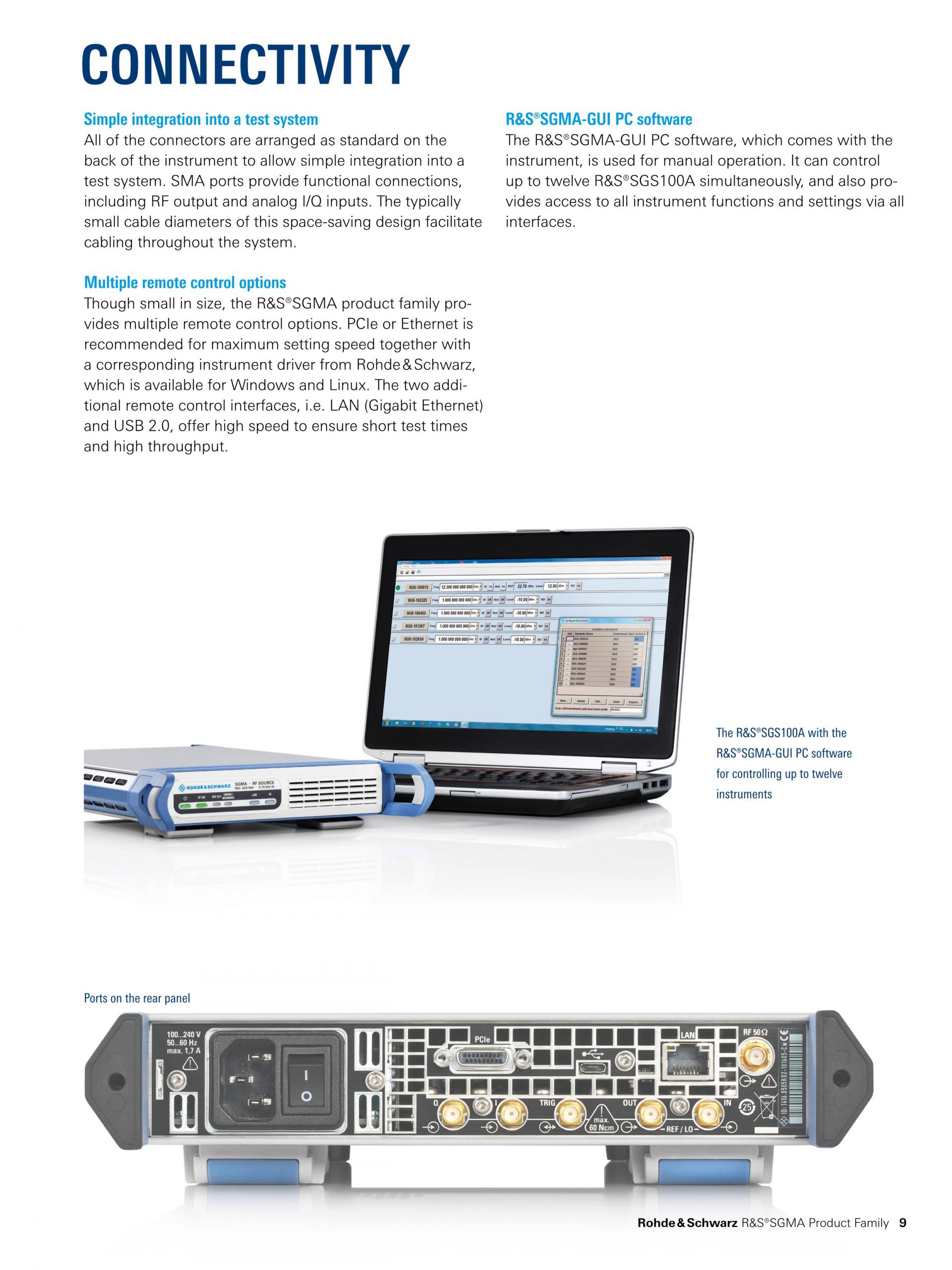

통신

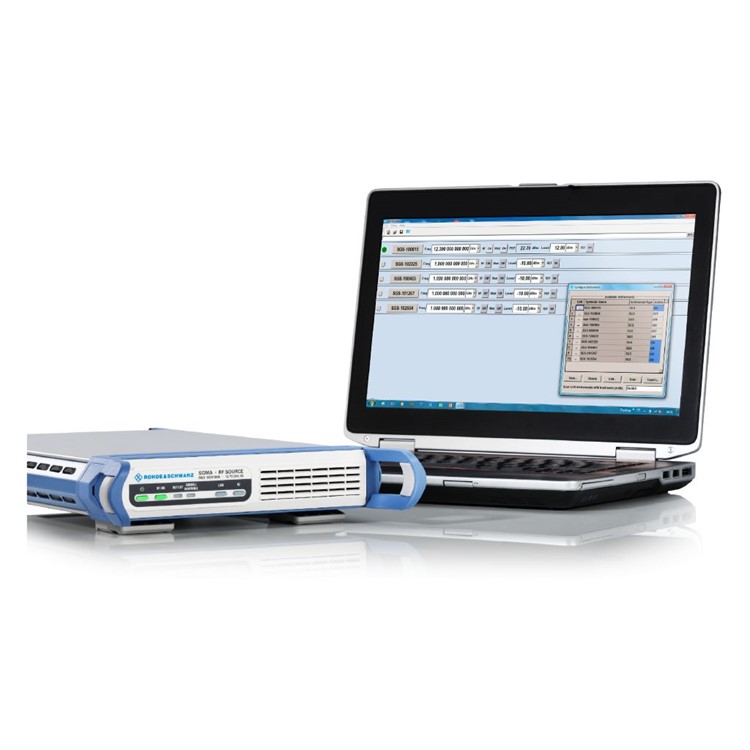

R&S®SGMA 제품군은 소형 크기에도 불구하고 다양한 원격 제어 옵션을 지원합니다. 최대 설정 속도를 구현하기 위해 PCIe 또는 이더넷을 사용하고 로데슈바르즈에서 제공하는 Windows 및 Linux용 해당 기기 드라이버를 함께 사용하는 것이 좋습니다. 기기 후면에 배치된 모든 커넥터와 광범위한 랙 마운트 어댑터가 표준에 따라 배열되므로 테스트 시스템에 간단히 통합할 수 있습니다. |
|

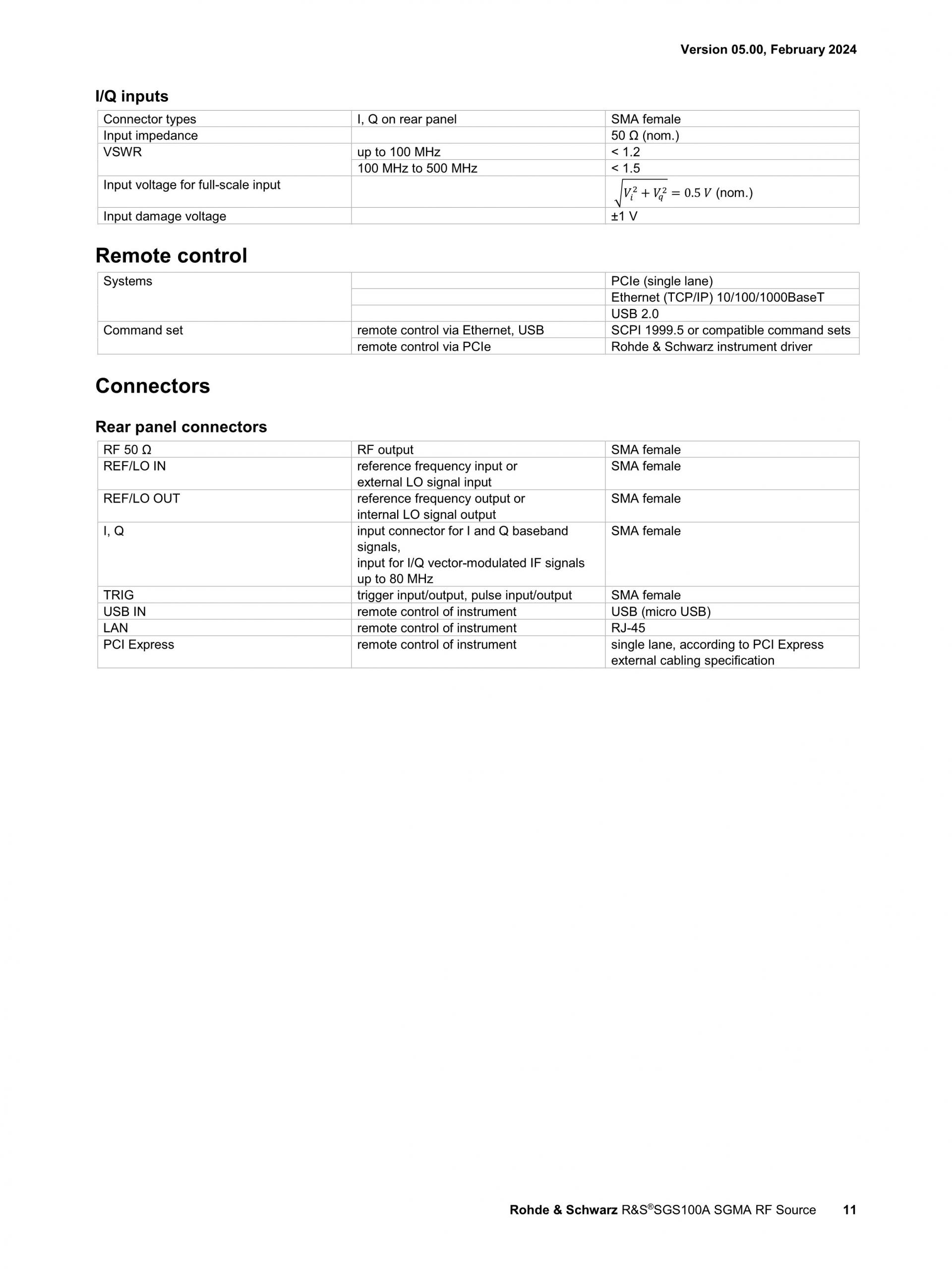

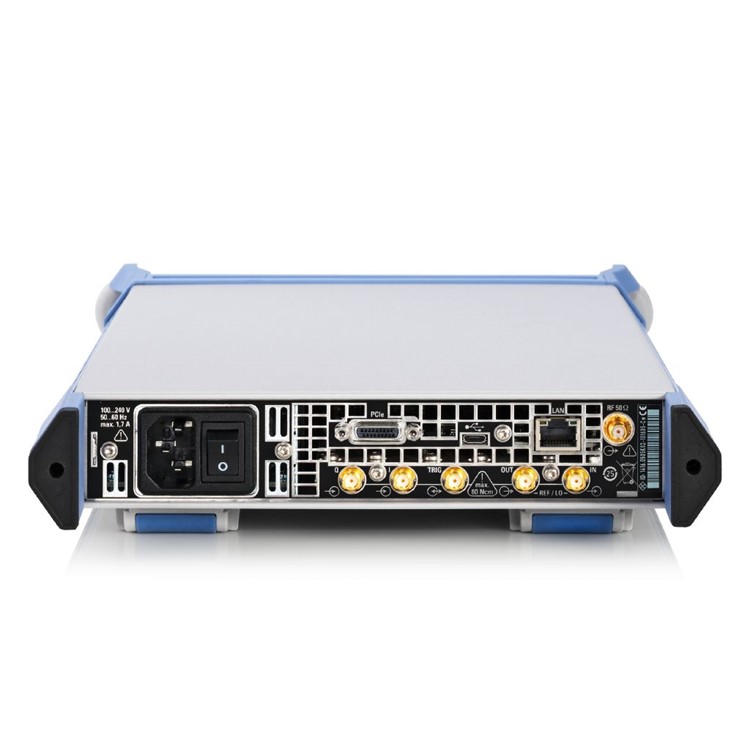

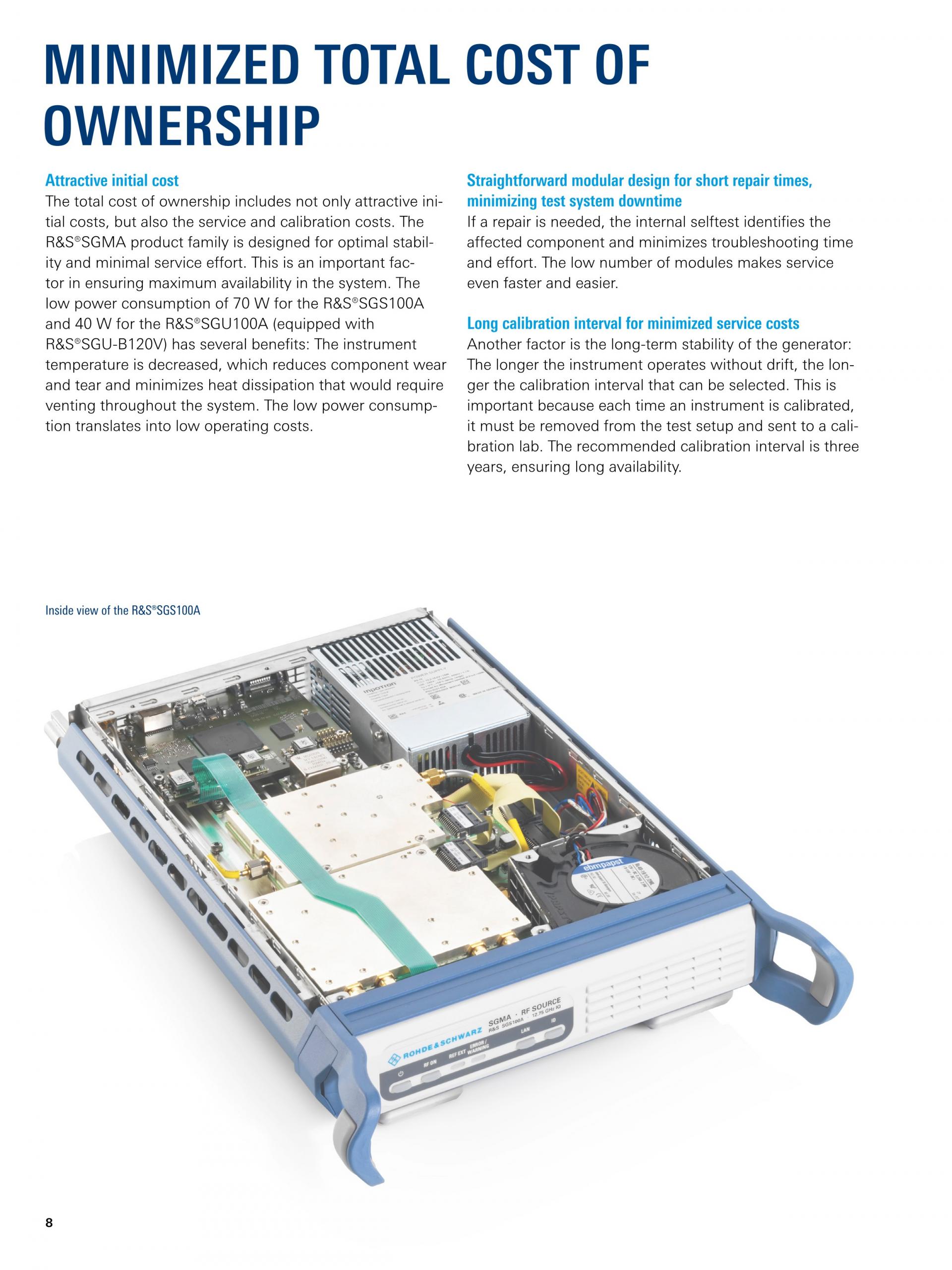

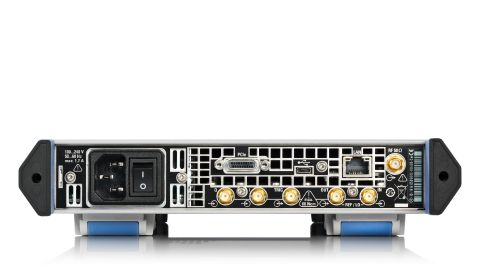

후면 패널의 포트 최소화된 총 소유 비용
|
|

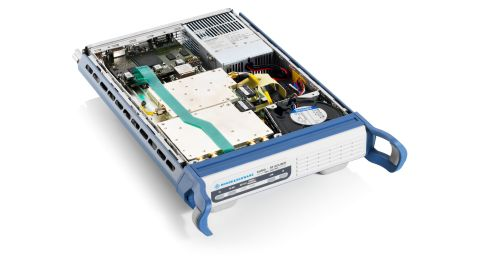

R&S®SGS100A 내부
가격이 궁금하신가요?

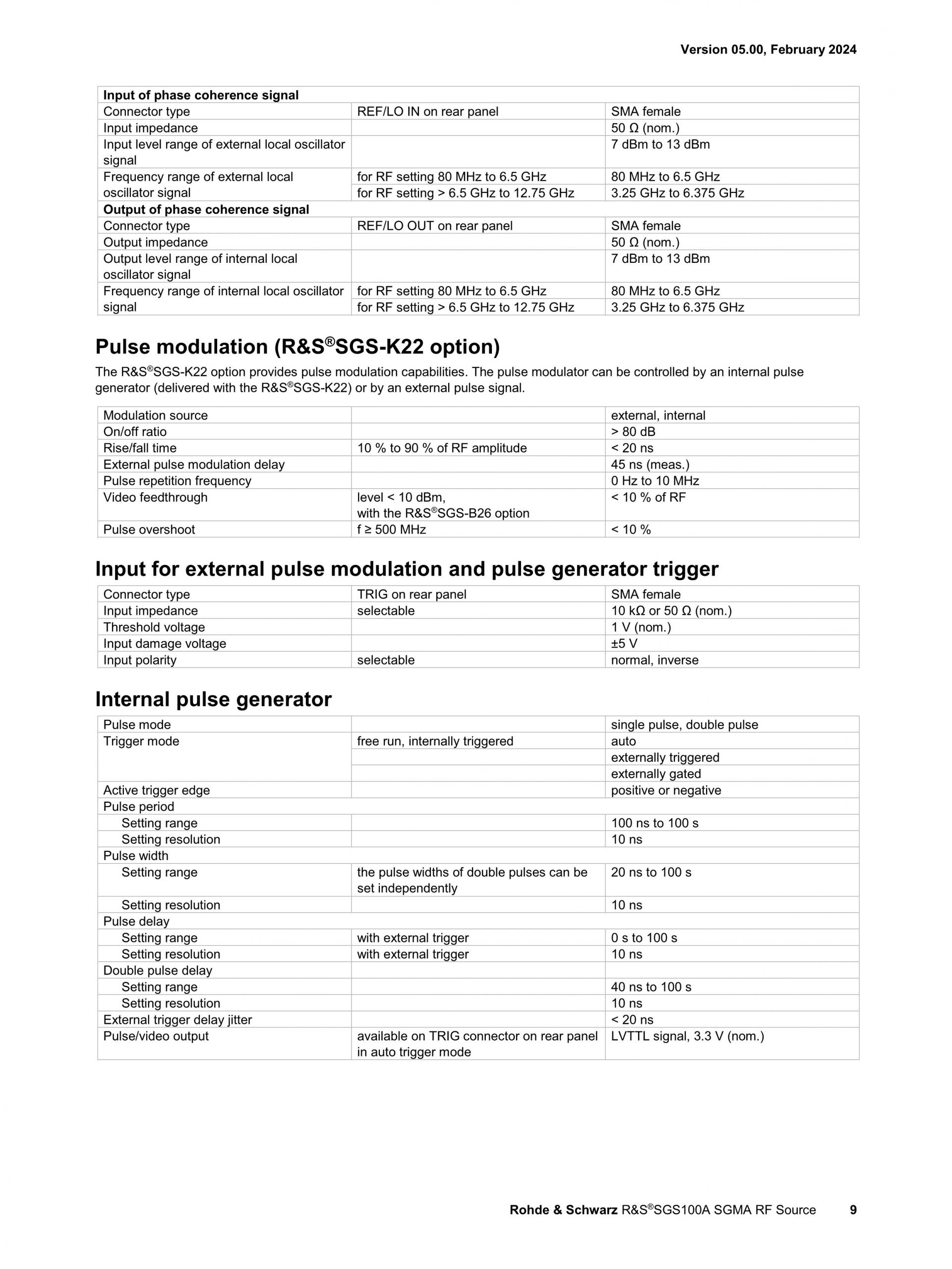

더 많은 자료는?
