ROHDE & SCHWARZ SMB100A Microwave 신호 발생기
가격문의(상세정보 참조)

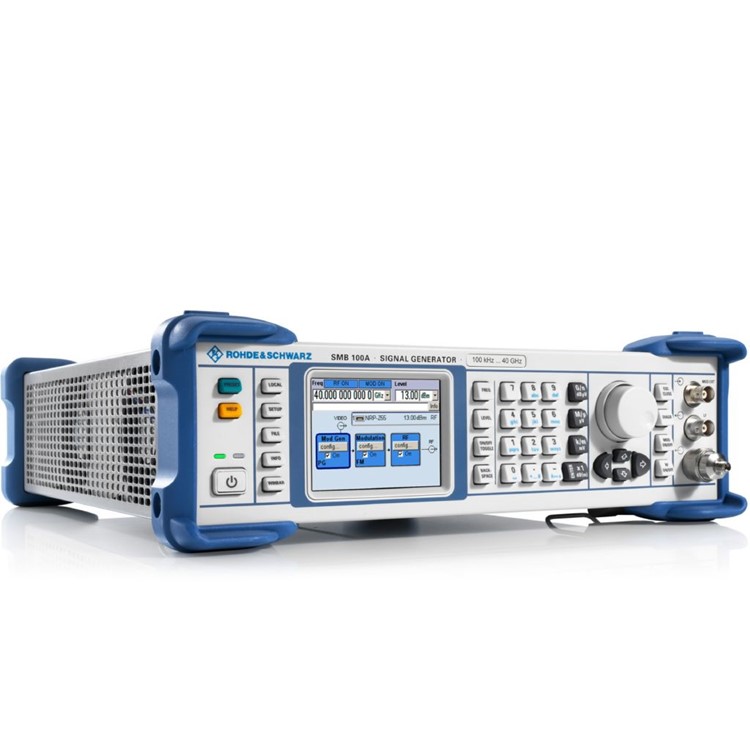

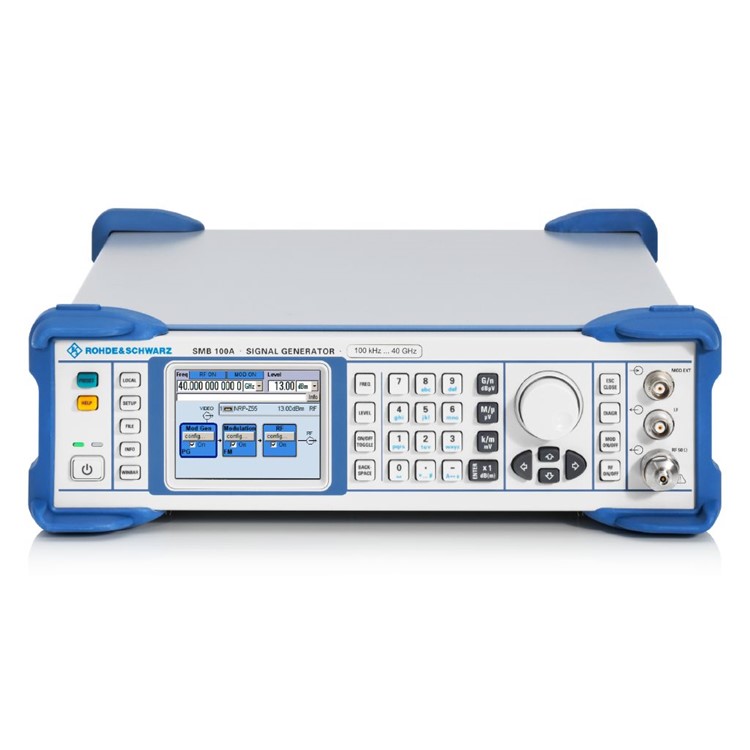

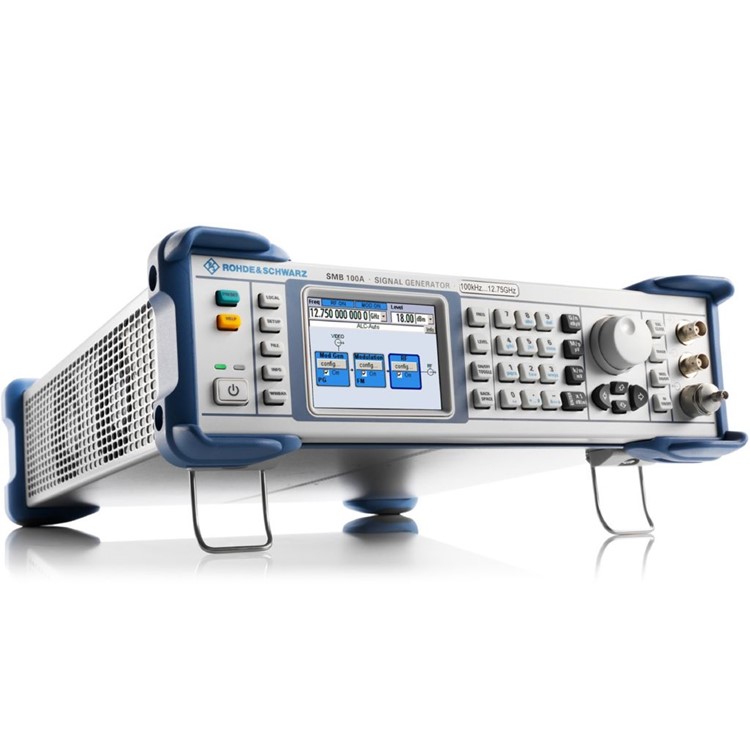

ROHDE & SCHWARZ SMB100A Microwave 신호 발생기
ROHDE & SCHWARZ SMB100A MICROWAVE SIGNAL GENERATOR
- 주파수 대역: 100 kHz ~ 12.75, 20, 31.8, 40 GHz
- 10 GHz 및 20 kHz 오프셋에서 SSB 위상 노이즈 –108 dBc(typ.)
- 10 GHz 및 30 MHz 오프셋에서 Wideband 노이즈 –138 dBc
- 최대 +27 dBm(meas.)의 높은 출력
- 지원되는 AM, FM/φM 및 펄스 변조를 이용한 아날로그 변조
클릭 하시면 이동합니다.
로데 슈바르즈 ・ ROHDE & SCHWARZ
SMB100A
Microwave 신호 발생기
SMB100A MICROWAVE SIGNAL GENERATOR
범용, 초소형 최대 40 GHz, 업컨버터 사용 시 170 GHz
컴팩트한 다목적 R&S®SMB100A Microwave Signal Generator는 최고 40GHz의 주파수 대역으로 뛰어난 스펙트럼 순도와 높은 출력을 제공합니다. 또한 작동이 간편하며 포괄적 기능과 경제적인 소유 비용을 제공합니다. R&S®SMB100A는 동급 기기 대비 뛰어난 Microwave 특성을 제공하므로 범용 기기로 유용하게 활용할 수 있습니다. 뛰어난 특성과 컴팩트한 크기, 가벼운 무게로 다양한 부문에 적합합니다. R&S®SMB100A는 개발, 생산, 서비스 또는 아날로그 Microwave 신호가 필요한 작업에 최적입니다.
미드레인지에서 가장 뛰어난 신호 품질
|
다른 주파수에 대한 SSB 위상 노이즈 12.75/20/31.8/40 GHz 모델에서 R&S®SMB-B1H OCXO 옵션으로 측정한 SSB 위상 노이즈 |
높은 출력 및 넓은 레벨 범위
R&S®SMB100A는 12.75 GHz 기기에 대해 > +18 dBm의 높은 출력과 뛰어난 신호 품질을 기본적으로 구현합니다. 최대 측정 가능한 가용 출력은 +27 dBm까지입니다. |
최대 측정 출력 극대화된 출력 레벨 대 주파수(meas.). |
생산에 적합
|
폐루프 전력 제어 폐쇄형 루프 전력 제어를 통해 불필요한 전력 드리프트 또는 셋업 변경과 상관없이 DUT에 매우 정확하고 안정적인 입력 전력 보장 |
R&S®NRP-Zxx 파워 센서 지원 R&S®SMB100A는 다양한 R&S®NRP-Zxx USB Power Sensor를 지원합니다. R&S®NRP-Z55는 발생기의 주파수 및 레벨 범위를 최고 40 GHz까지 최적으로 업그레이드해주는 파워 센서입니다. R&S®SMB100A에 이 파워 센서를 장착할 경우 외부 레벨 보정을 자동으로 수행하며 테스트 셋업의 전력을 정밀 측정합니다. |

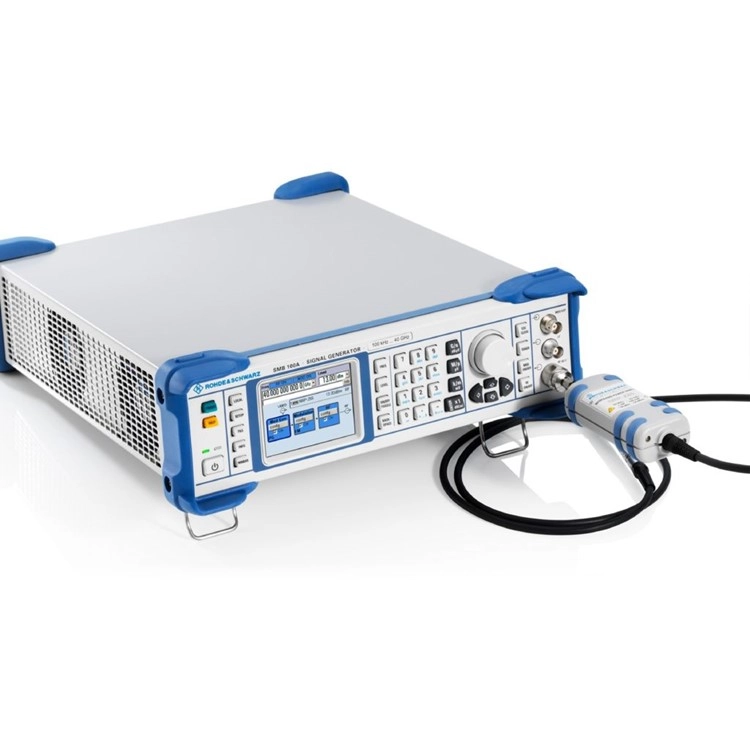

R&S®NRP Power Sensor 연결 로데슈바르즈 파워 센서를 연결한 R&S®SMB100A |
UCOR(User Corretion) 외부 주파수 응답 보상 DUT는 긴 케이블 또는 기타 주파수에 따라 달라지는 구성부품을 통해 신호 발생기에 연결되는 경우가 많으므로 주파수 응답을 보상하는 것이 매우 중요합니다. R&S®SMB100A는 이 목적을 위해 UCOR(User Correction) 기능을 제공합니다. 버튼 하나만 누르면 R&S®NRP Power Sensor와 UCOR 값이 자동으로 판독됩니다. UCOR을 사용할 경우 새로운 레퍼런스 평면에서 주파수 응답이 보상된 RF 신호를 사용할 수 있습니다. |
셋업 및 UCOR 기능 R&S®SMB100A와 DUT 간 케이블 및 기타 구성요소(자체 주파수 응답 적용)를 사용할 경우 상대적 출력 표시 |
50 GHz에서 170 GHz까지 주파수 확장
|

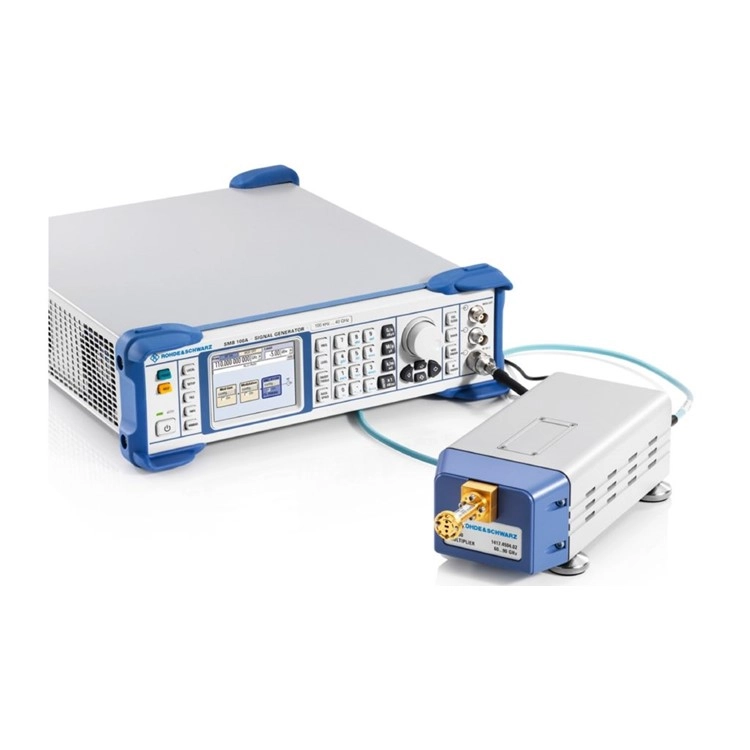

R&S®SMB100A 및 R&S®SMZ110 R&S®SMB100A Microwave Signal Generator(20 GHz 또는 40 GHz) 및 R&S®SMZ110 Frequency Multiplier(전자 제어식 감쇠기 탑재). |
