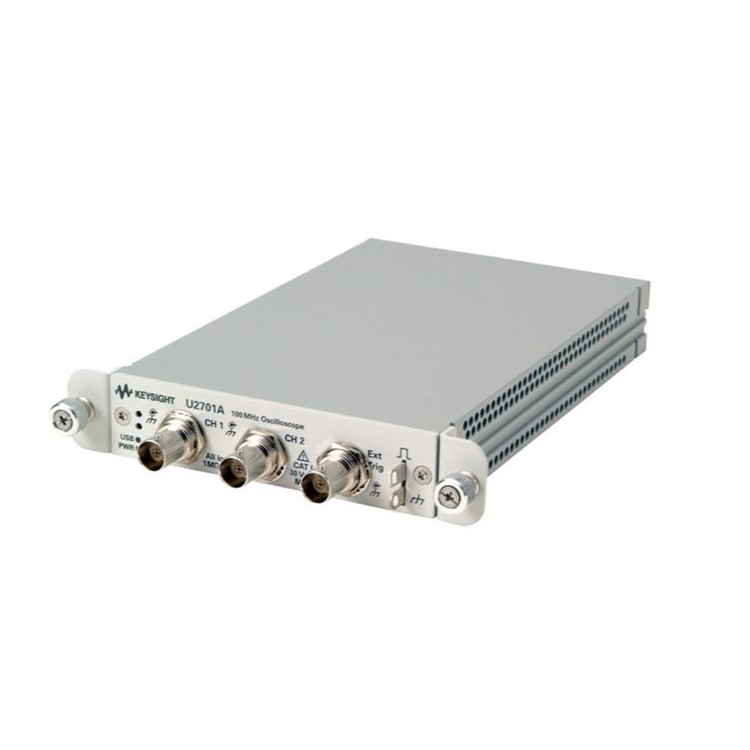

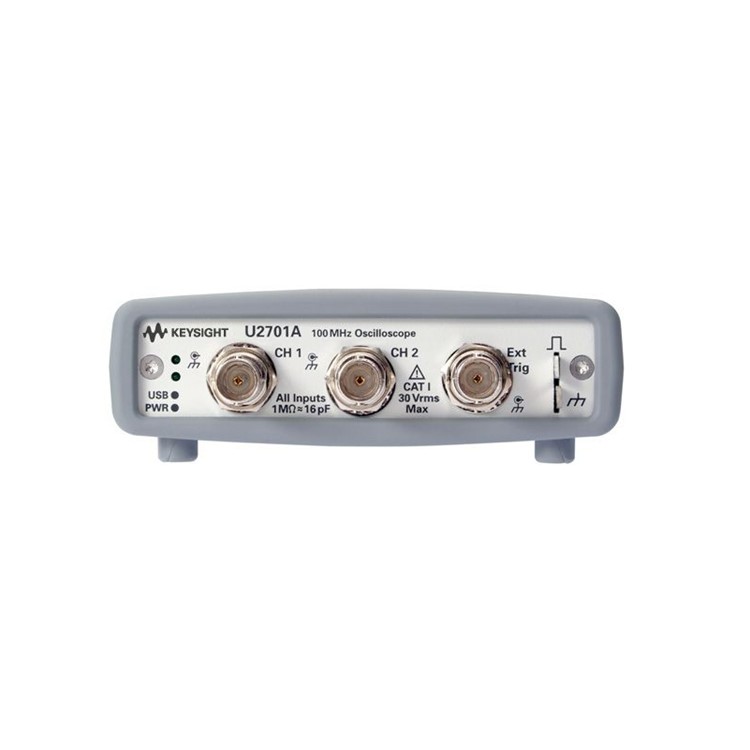

KEYSIGHT U2701A USB 모듈러 오실로스코프, 100 MHz, 아날로그 2채널
KEYSIGHT U2701A USB 모듈러 오실로스코프, 100 MHz, 아날로그 2채널
KEYSIGHT U2701A USB Modular Oscilloscope, 100 MHz, 2 Analog Channels
- 키사이트 U2701A는 2채널, 8비트 100MHz 오실로스코프로, 비독점인 표준 고속 USB 2.0 인터페이스를 사용하므로 손쉽게 연결이 가능합니다.
원산지 USA
제조사 KEYSIGHT
브랜드 KEYSIGHT
무게 1kg
택배 · 기본 무료
KEYSIGHT U2701A USB 모듈러 오실로스코프 제품 정보

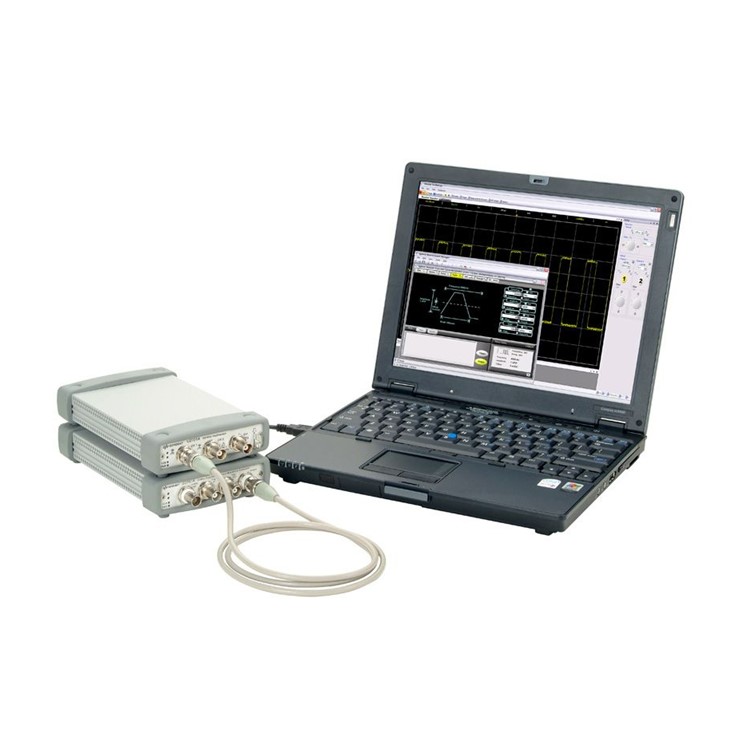

KEYSIGHT U2701A는 100 MHz 대역폭, 아날로그 2채널의 USB 모듈러 오실로스코프입니다. 단독 사용도 가능하고 U2781A USB 모듈러 제품 섀시에 장착해 모듈로도 사용할 수 있으며, Hi-Speed USB 2.0(USBTMC)으로 PC에 연결합니다. 전자 설계 디버그와 현장 문제 해결에 사용합니다.
핵심 특징
- DC~100 MHz, 아날로그 2채널 동시 수집
- 실시간 샘플링 최대 1 GSa/s(2채널 인터리브), 채널당 500 MSa/s
- 메모리 깊이 32 Mpts(2채널 인터리브), 채널당 16 Mpts
- 엣지·펄스 폭·TV 트리거, FFT와 덧셈·뺄셈·곱셈·나눗셈 연산

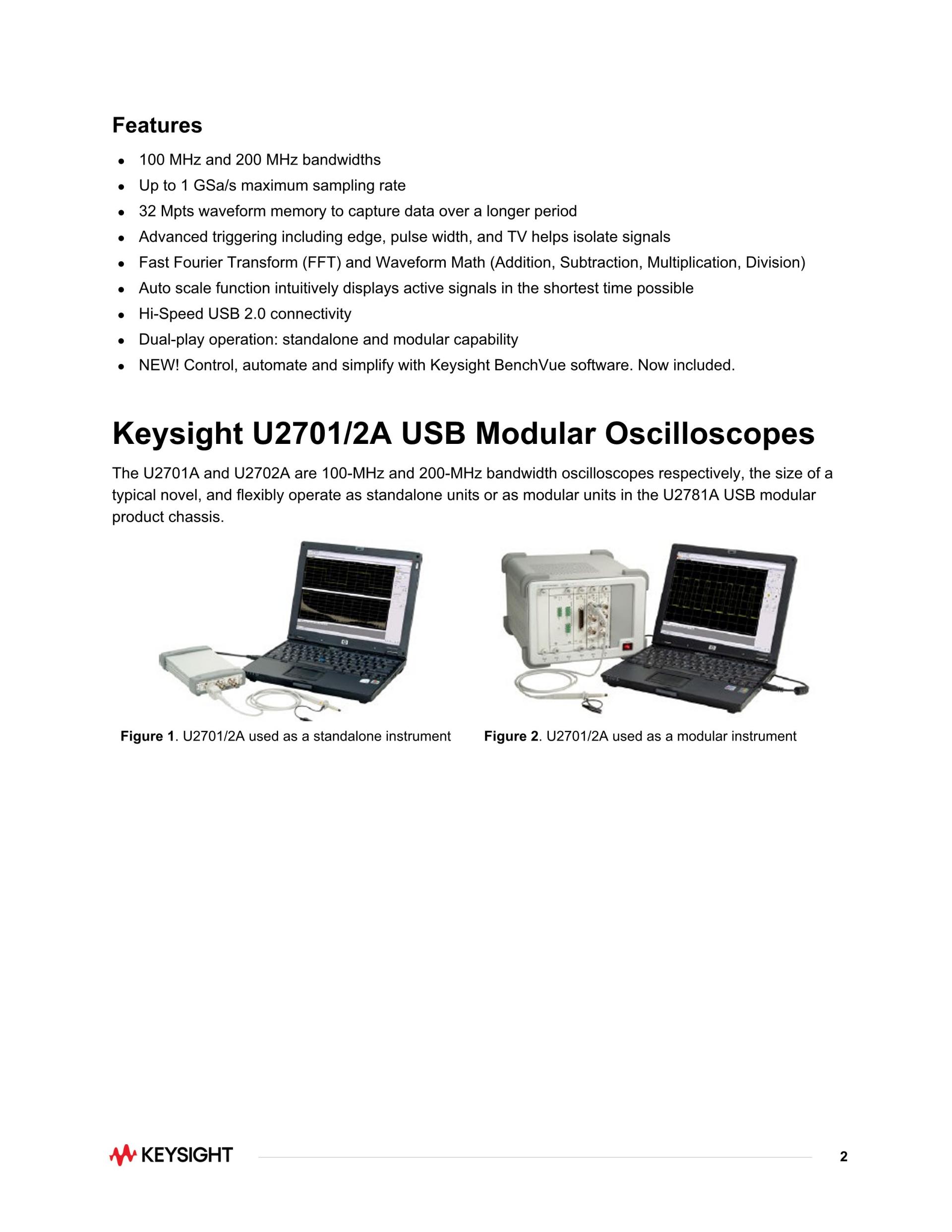

- 단독 사용과 U2781A 섀시 모듈 사용을 모두 지원하는 듀얼 플레이 구조

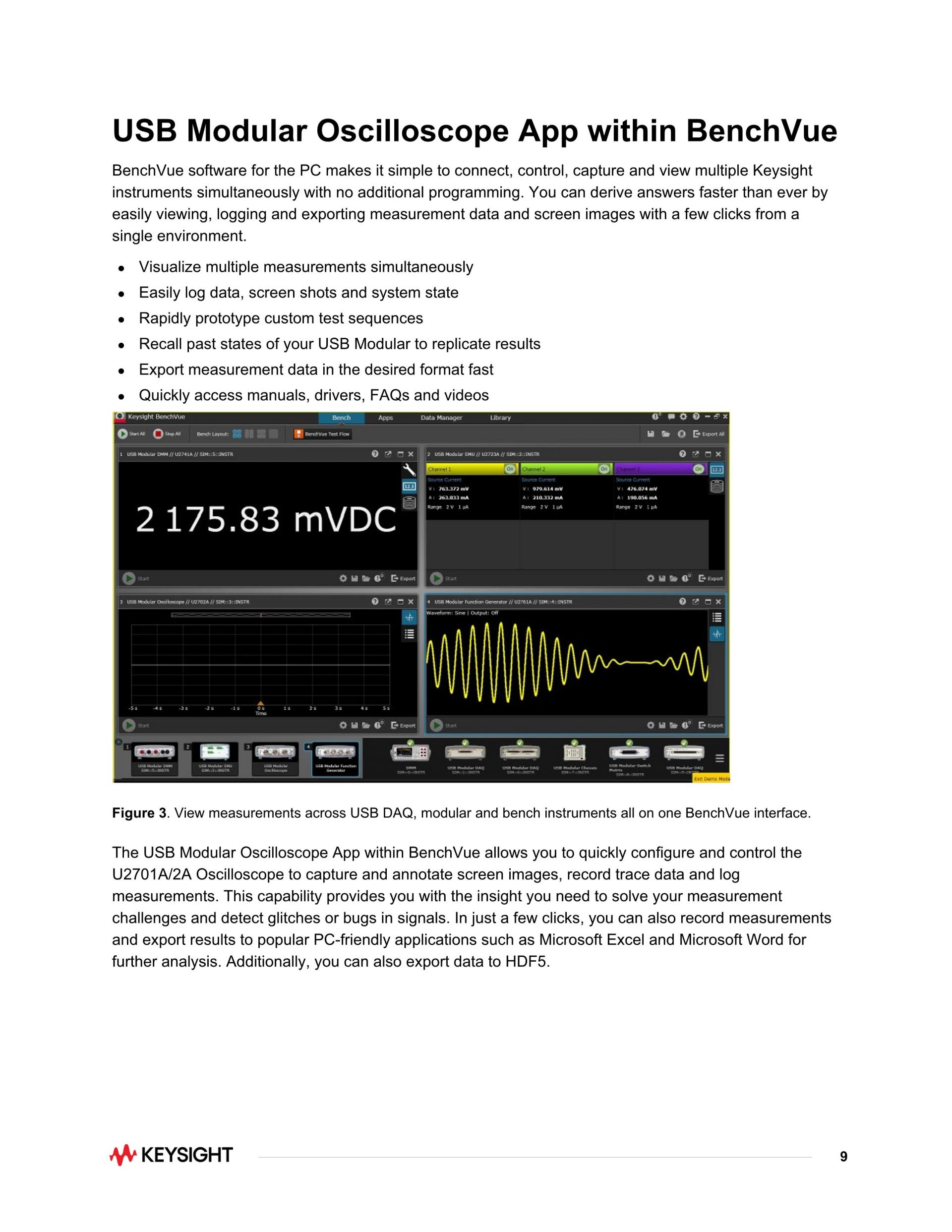

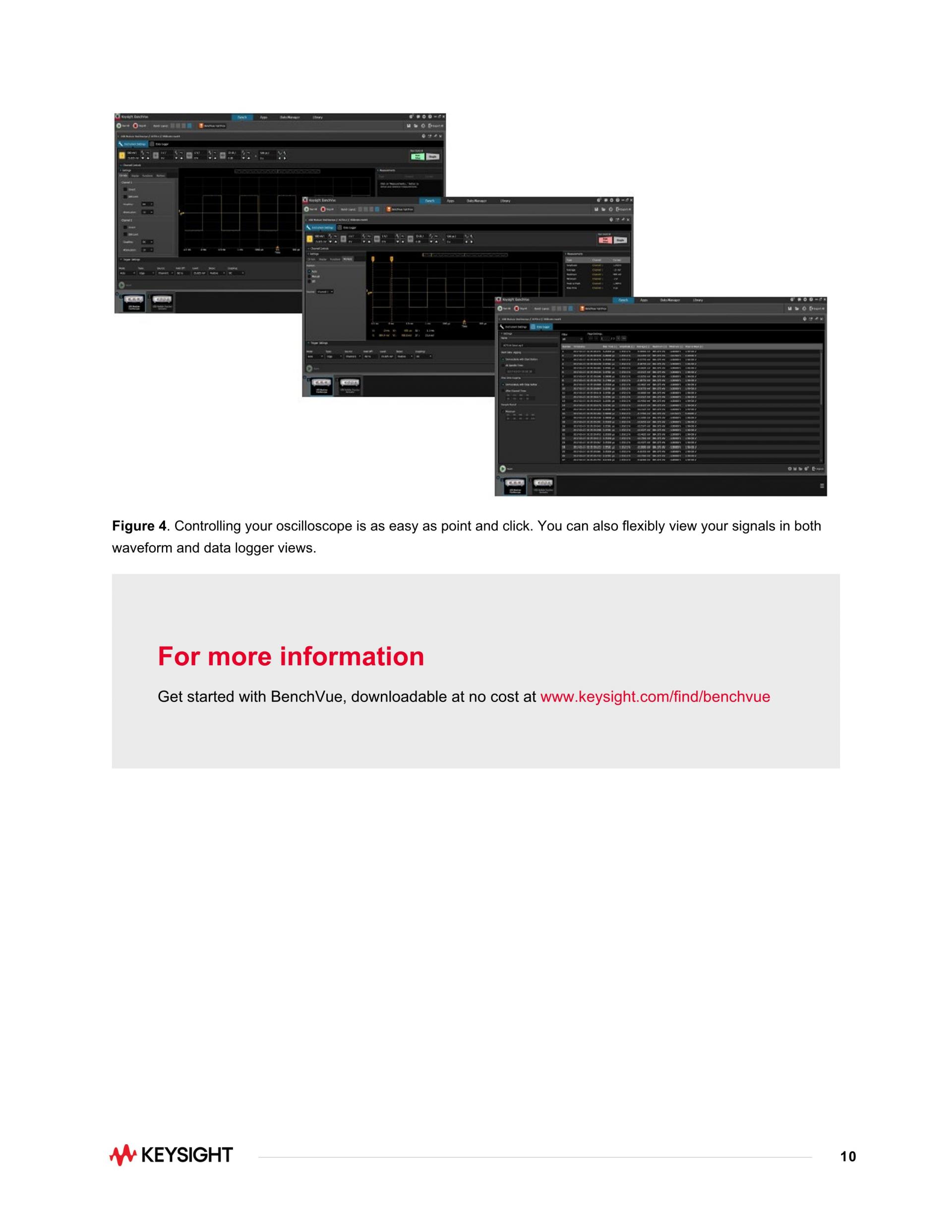

- BenchVue 소프트웨어 앱으로 설정·화면 캡처·측정 기록·데이터 내보내기
선택 가이드

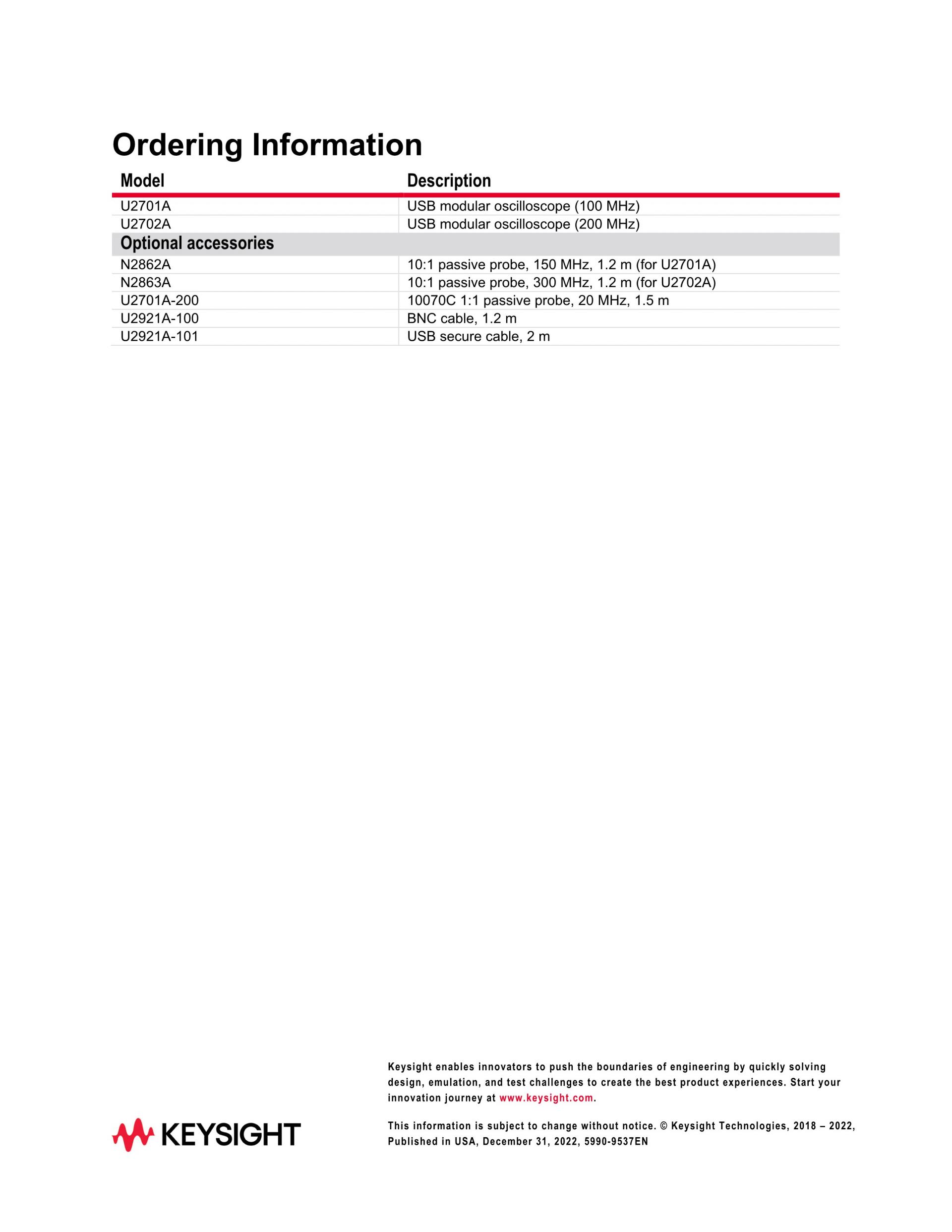

- 선택 액세서리(제조사 자료의 주문 정보): N2862A(10:1 패시브 프로브 150 MHz 1.2 m, U2701A용), U2701A-200(10070C 1:1 패시브 프로브 20 MHz, 1.5 m), U2921A-100(BNC 케이블 1.2 m), U2921A-101(USB 보안 케이블 2 m)

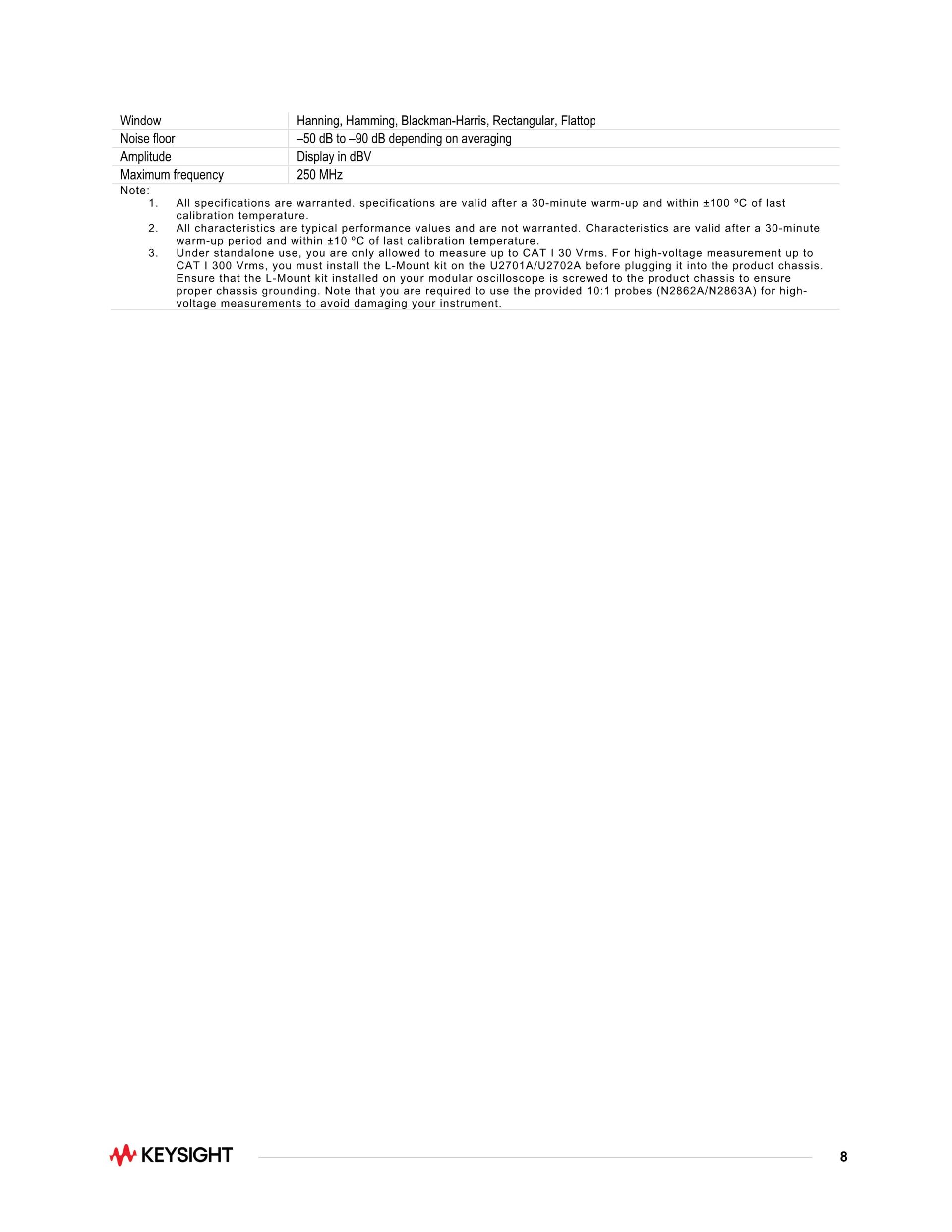

- 모듈러 섀시(U2781A)에 장착해 고전압을 측정하려면 L-마운트 키트를 장비에 장착해 섀시에 고정해야 하며, 고전압 측정에는 지정된 10:1 프로브(N2862A·N2863A)를 사용해야 한다고 제조사 자료에 표기돼 있습니다
- Microsoft Windows 운영체제만 지원하며 PC와 직접 USB로 연결해야 드라이버를 설치할 수 있습니다
- 제조사 자료에 BenchVue 소프트웨어 'Now included' 표기가 있으며 라이선스 구성·옵션은 견적 시 확인하세요
- 제조사 자료에 U2701A/U2702A는 2024년 6월 1일 단종 공지가 있으므로 현행 판매 여부와 재고는 견적 시 확인하세요
- 세부 사양·기본 구성품은 견적·주문 시 확인하세요

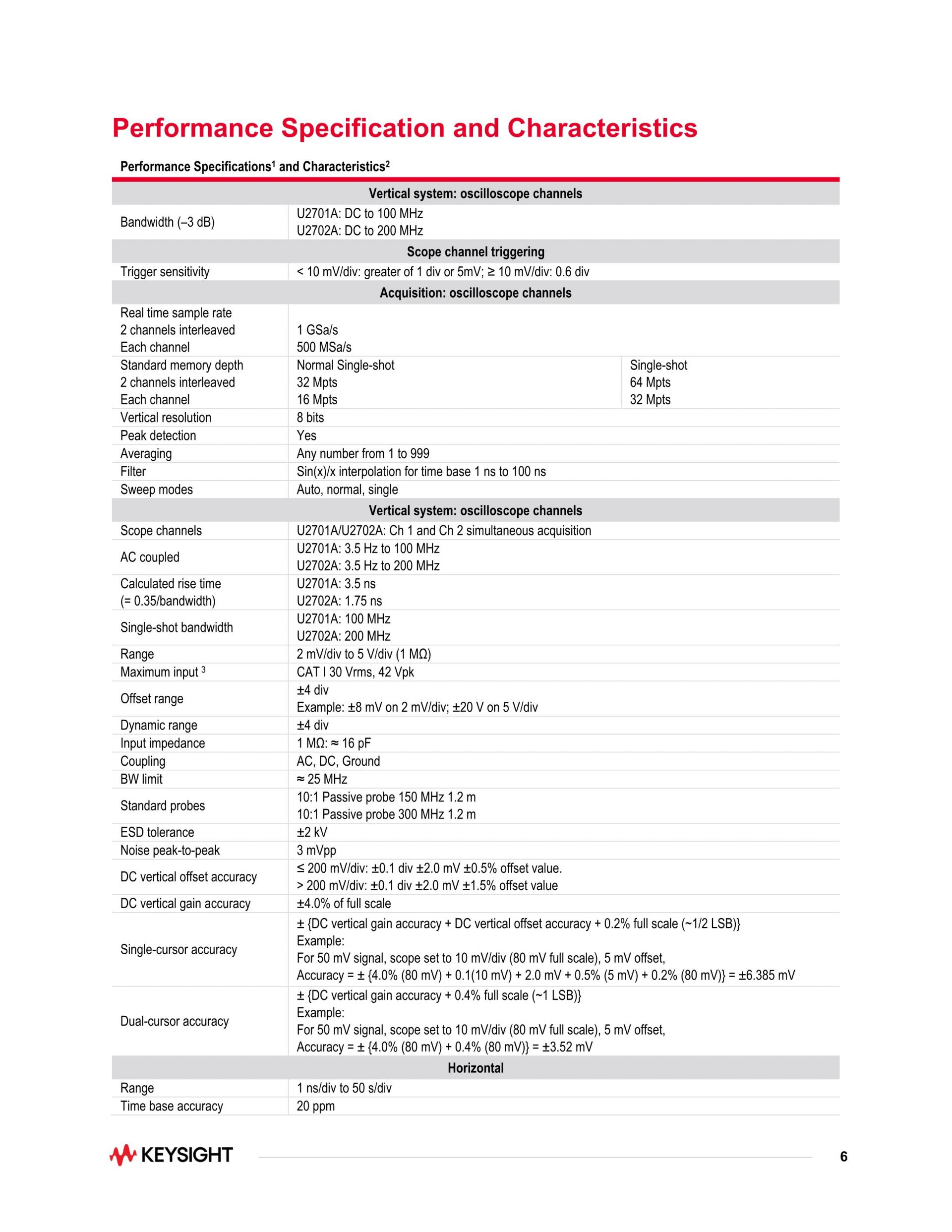

주요 사양
| 대역폭(-3 dB) | DC~100 MHz |
|---|---|
| 채널 | 아날로그 2채널(Ch 1·Ch 2 동시 수집) |
| 상승 시간(계산값, 0.35/대역폭) | 3.5 ns |
| 싱글샷 대역폭 | 100 MHz |
| AC 결합 하한 | 3.5 Hz~100 MHz |
| 실시간 샘플링 속도 | 2채널 인터리브 1 GSa/s, 채널당 500 MSa/s |
| 메모리 깊이 | 일반 싱글샷 2채널 인터리브 32 Mpts, 채널당 16 Mpts(싱글샷 모드: 64 Mpts / 32 Mpts) |
| 수직 분해능 | 8비트, 피크 검출 지원, 평균 1~999 |
| 수직 범위 | 2 mV/div~5 V/div(1 MΩ), 입력 임피던스 1 MΩ ≈16 pF |
| 최대 입력 | CAT I 30 Vrms, 42 Vpk |
| 결합·대역 제한 | AC·DC·Ground, BW 제한 약 25 MHz |
| DC 수직 이득 정확도 | ±4.0% 풀스케일 |
| 시간축 범위·정확도 | 1 ns/div~50 s/div, 20 ppm |

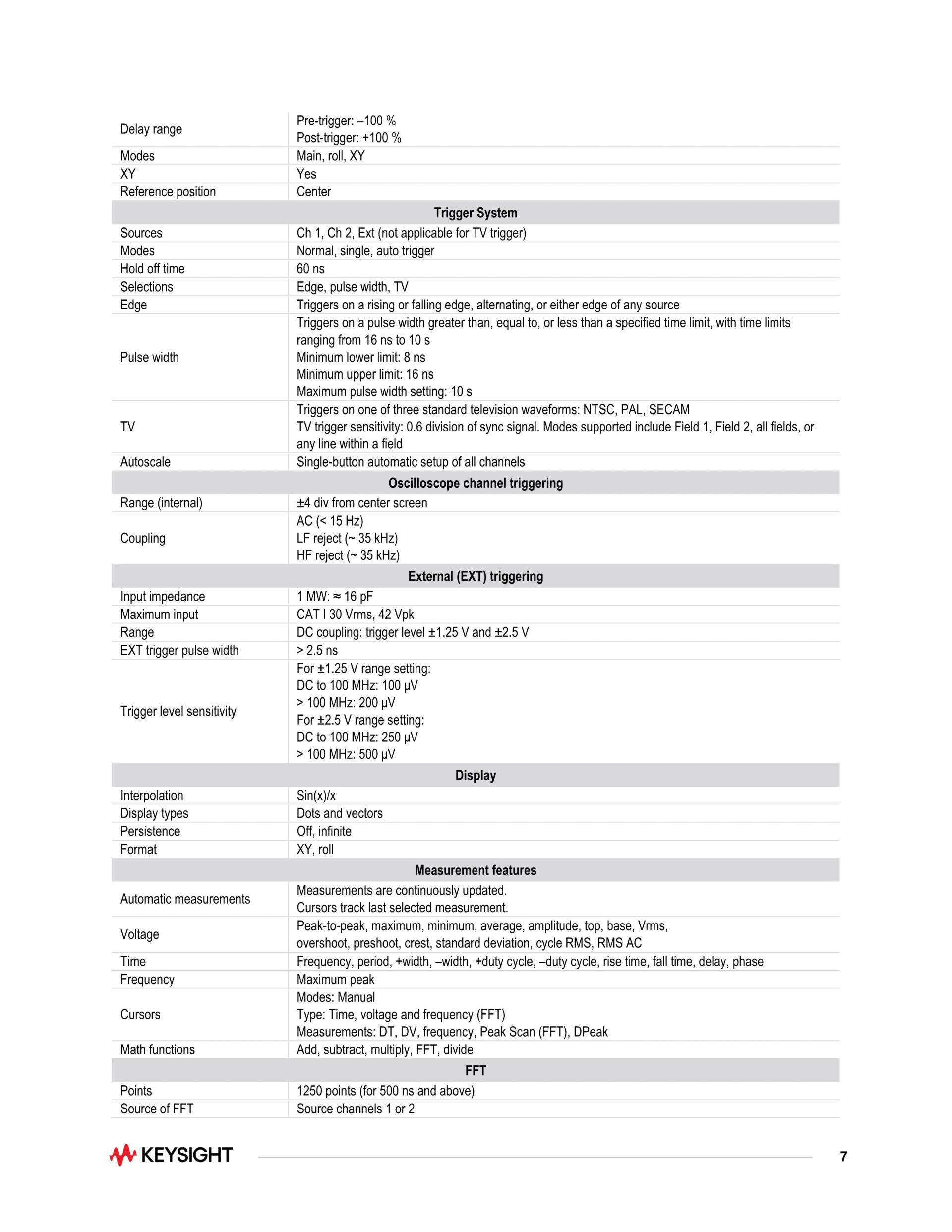

| 트리거 | 엣지, 펄스 폭(16 ns~10 s), TV(NTSC·PAL·SECAM), 소스 Ch 1·Ch 2·Ext |
| 수학·측정 | 덧셈·뺄셈·곱셈·나눗셈·FFT, 전압·시간·주파수 자동 측정, 커서 |

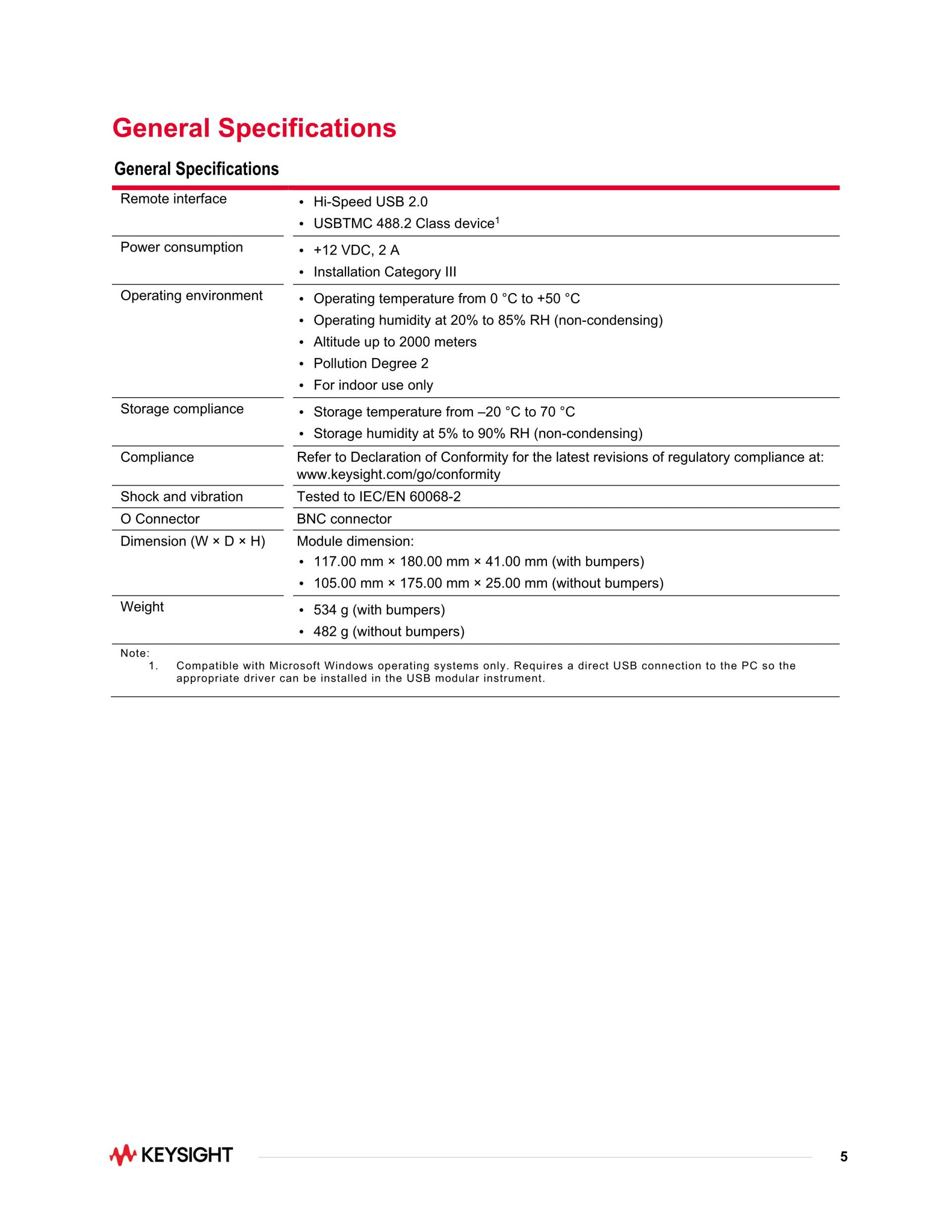

| 인터페이스 | Hi-Speed USB 2.0, USBTMC 488.2 클래스 장치, BNC 커넥터 |
| 전원 | +12 VDC, 2 A |
| 동작·보관 환경 | 동작 0~+50 ℃, 20~85% RH(비응축), 고도 2,000 m 이하 / 보관 -20~70 ℃, 5~90% RH(비응축) |

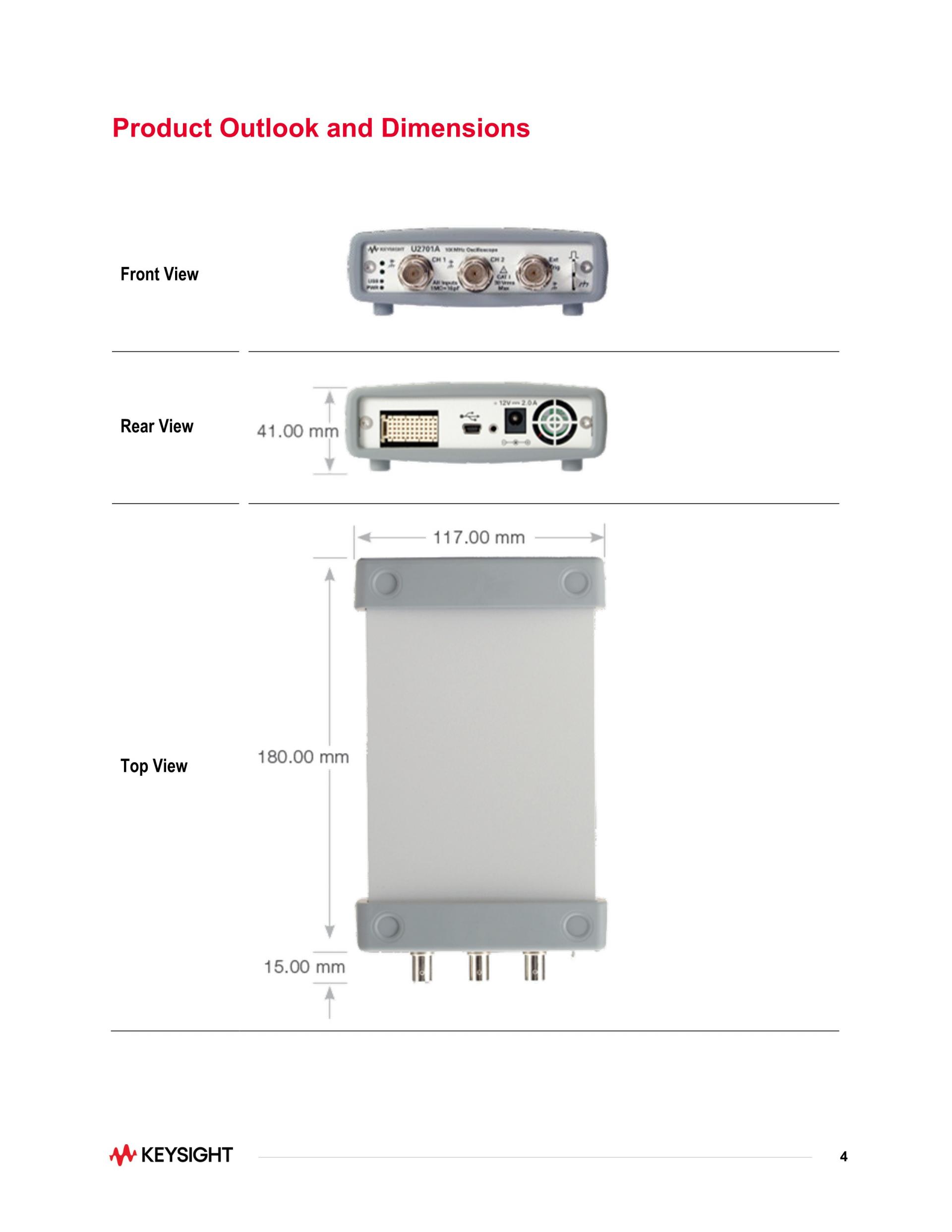

| 치수(W×D×H)·무게 | 범퍼 포함 117 × 180 × 41 mm, 534 g / 범퍼 제외 105 × 175 × 25 mm, 482 g |
사양은 제조사 U2701A/U2702A 공용 데이터시트(2022년 12월판) 중 U2701A 항목 기준이며, 사양은 30분 워밍업 후 마지막 교정 온도 ±10 ℃ 이내 조건입니다. 현행 사양은 견적 시 확인하세요.
키사이트 ・ KEYSIGHT
U2701A
USB 모듈러 오실로스코프, 100 MHz, 아날로그 2채널
U2701A USB Modular Oscilloscope, 100 MHz, 2 Analog Channels
주요 특징
참고: U2701A는 2024년 6월 1일에 단종됩니다. 이 제품을 주문할 수 있는 마지막 날짜는 2024년 5월 31일입니다. 키사이트는 이 제품에 대해 표준 기간인 5년 동안 계속 지원할 것입니다. 대체 함수 생성기(EDU33211A), SMU(N6784A), 디지털 멀티미터(EDU34450A), 오실로스코프(EDUX1052G), DAQ(DAQ970A)로 관련 벤치 또는 모듈러 시스템을 구매할 수 있습니다.
- 100 MHz
- 아날로그 채널 2개
- 32 Mpts 딥 메모리와 1 GSa/s의 우수한 샘플링 속도로 보다 정확한 전자 설계 분석
- 플러그 앤 플레이 기능으로 USB 설정 간소화
- 고급 트리거링, 자동 측정, 수학 함수(FFT 포함)와 함께 필요한 디버그 파워 제공
- 고속 USB 2.0 인터페이스를 사용하여 보다 쉽게 결과 문서화
- 이제 장비와 BenchVue 소프트웨어 라이센스 BV0024B를 함께 제공합니다
포함 내역:
- 12 V, 2 A AC/DC 어댑터 및 전원 코드
- USB 표준-A 대 미니-B 인터페이스 케이블
- L-마운트 키트(모듈러 장비 섀시용)
- 키사이트의 자동화 준비 CD(키사이트 IO Libraries Suite 포함)
- 키사이트 USB 모듈러 제품 퀵 스타트 가이드와 참조 CD-ROM
- AMM 빠른 참조 카드
- 교정 인증서(CoC)
