ROHDE & SCHWARZ ZVA 벡터 네트워크 분석기
가격문의(상세정보 참조)

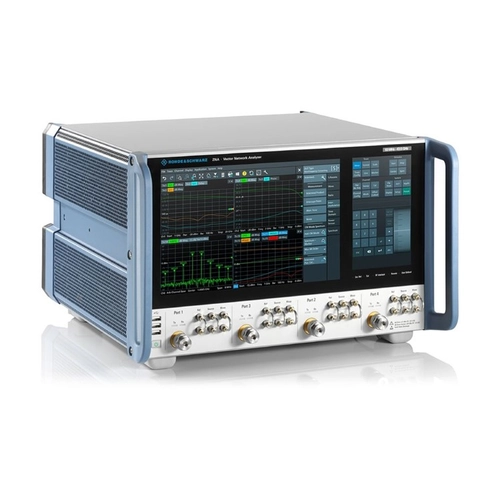

ROHDE & SCHWARZ ZVA 벡터 네트워크 분석기
ROHDE & SCHWARZ ZVA VECTOR NETWORK ANALYZERS
- 시스템 주파수 대역: 10MHz ~ 110GHz

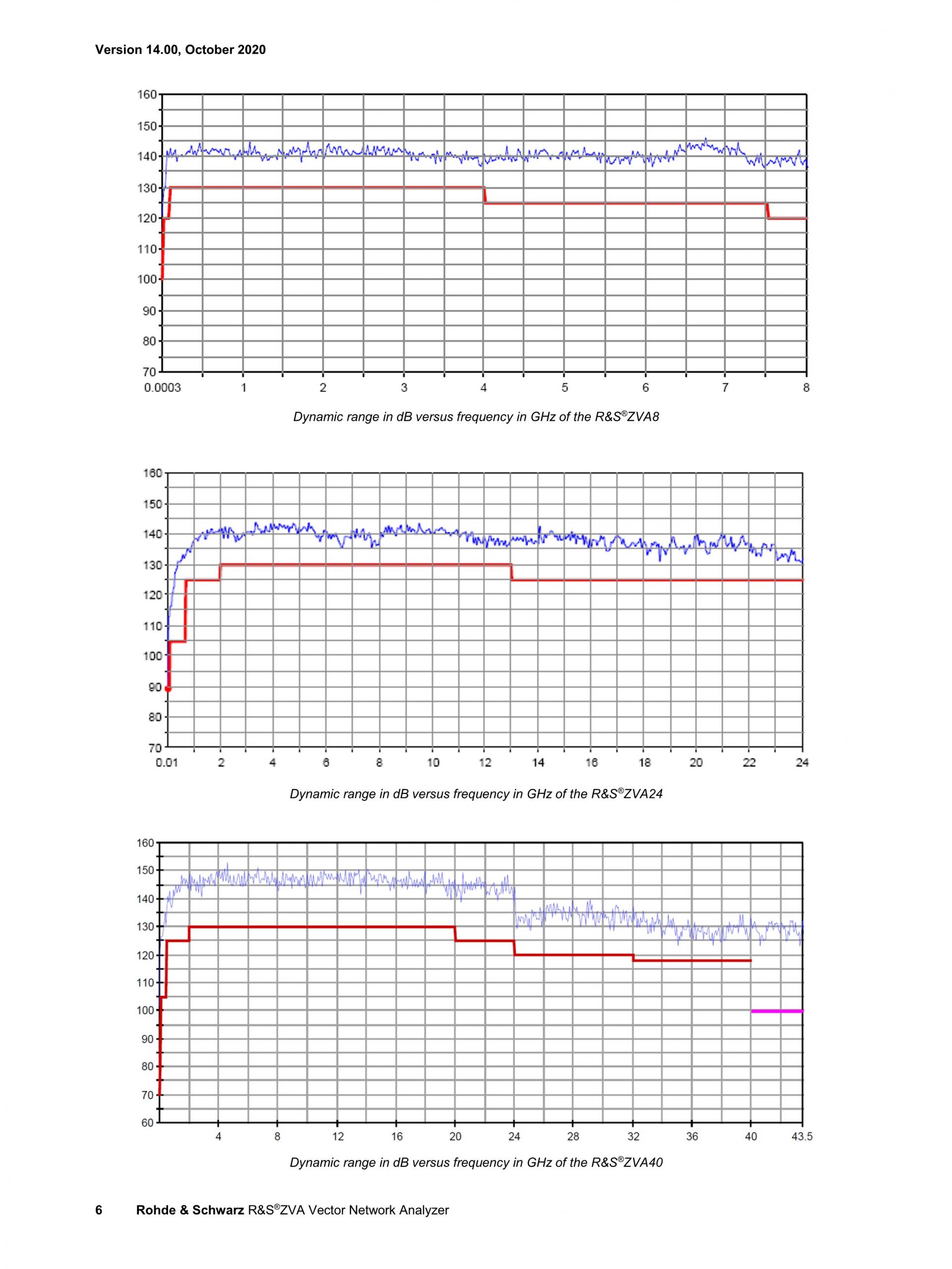

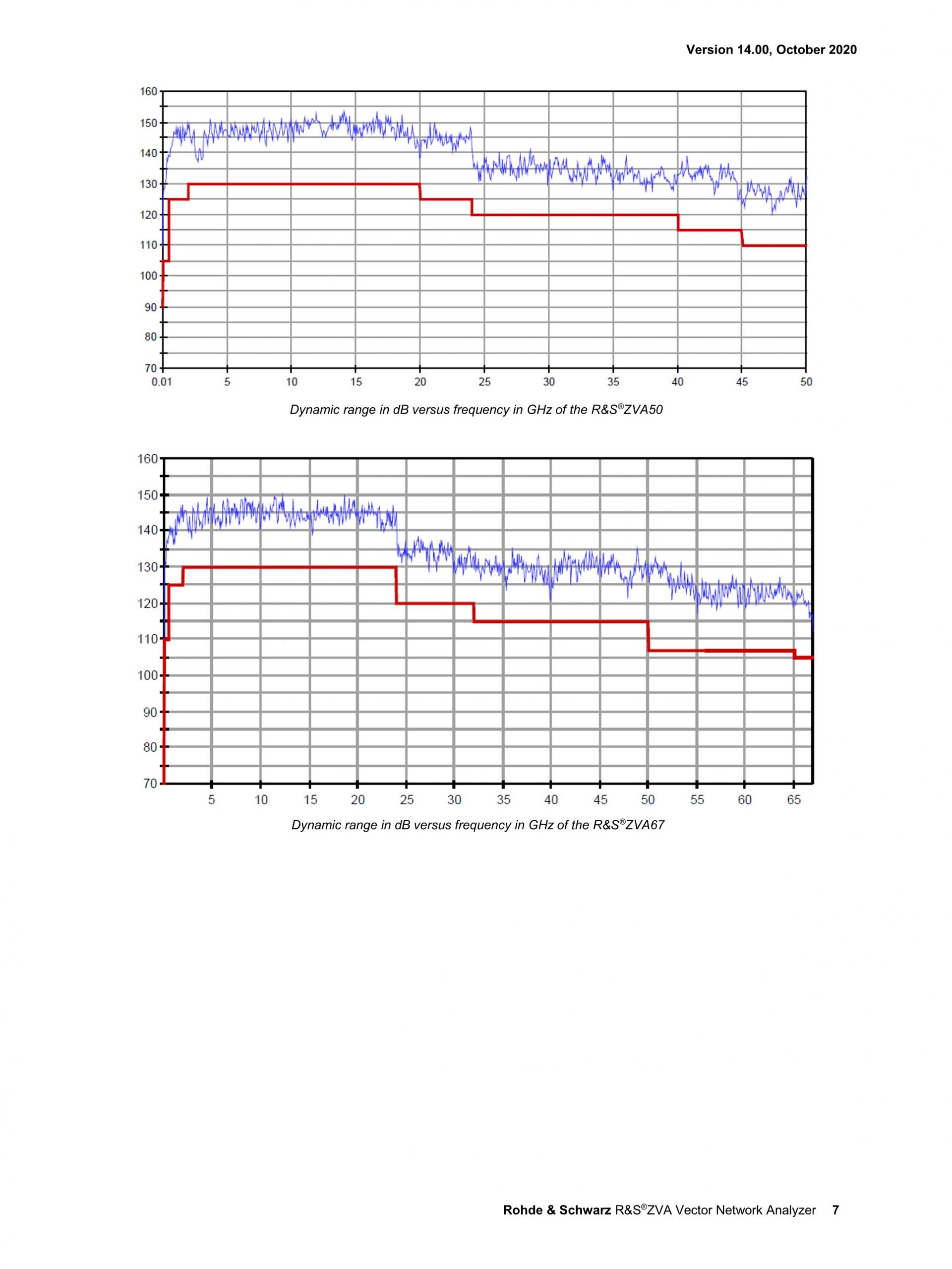

- 최대 130dB (typ) 다이내믹 레인지
- 2개 테스트 포트, 1.0mm 수
- R&S®ZVA67 본체를 독립형 박스로 사용 가능
클릭 하시면 이동합니다.
로데 슈바르즈 ・ ROHDE & SCHWARZ
ZVA
벡터 네트워크 분석기
ZVA VECTOR NETWORK ANALYZERS
기기 컨셉 및 주요사항

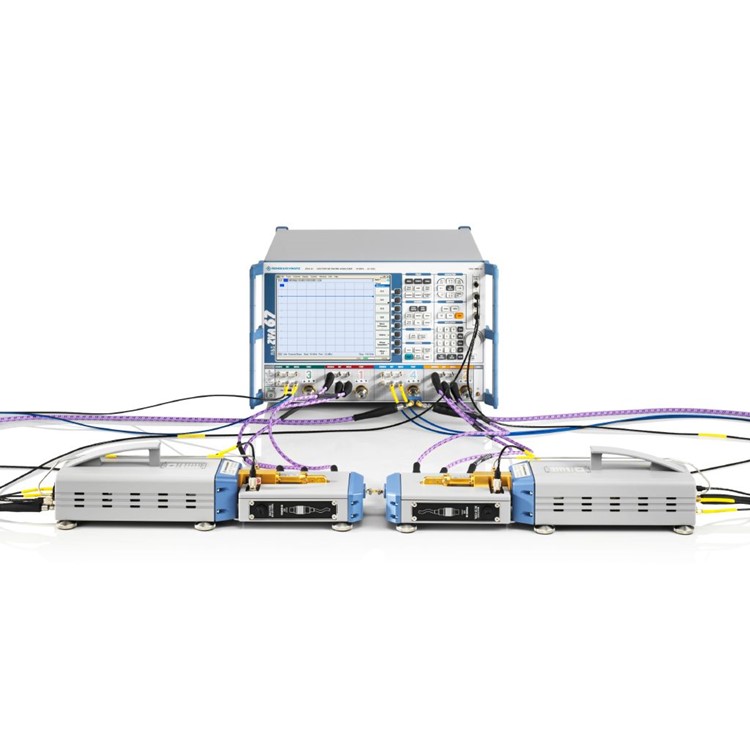

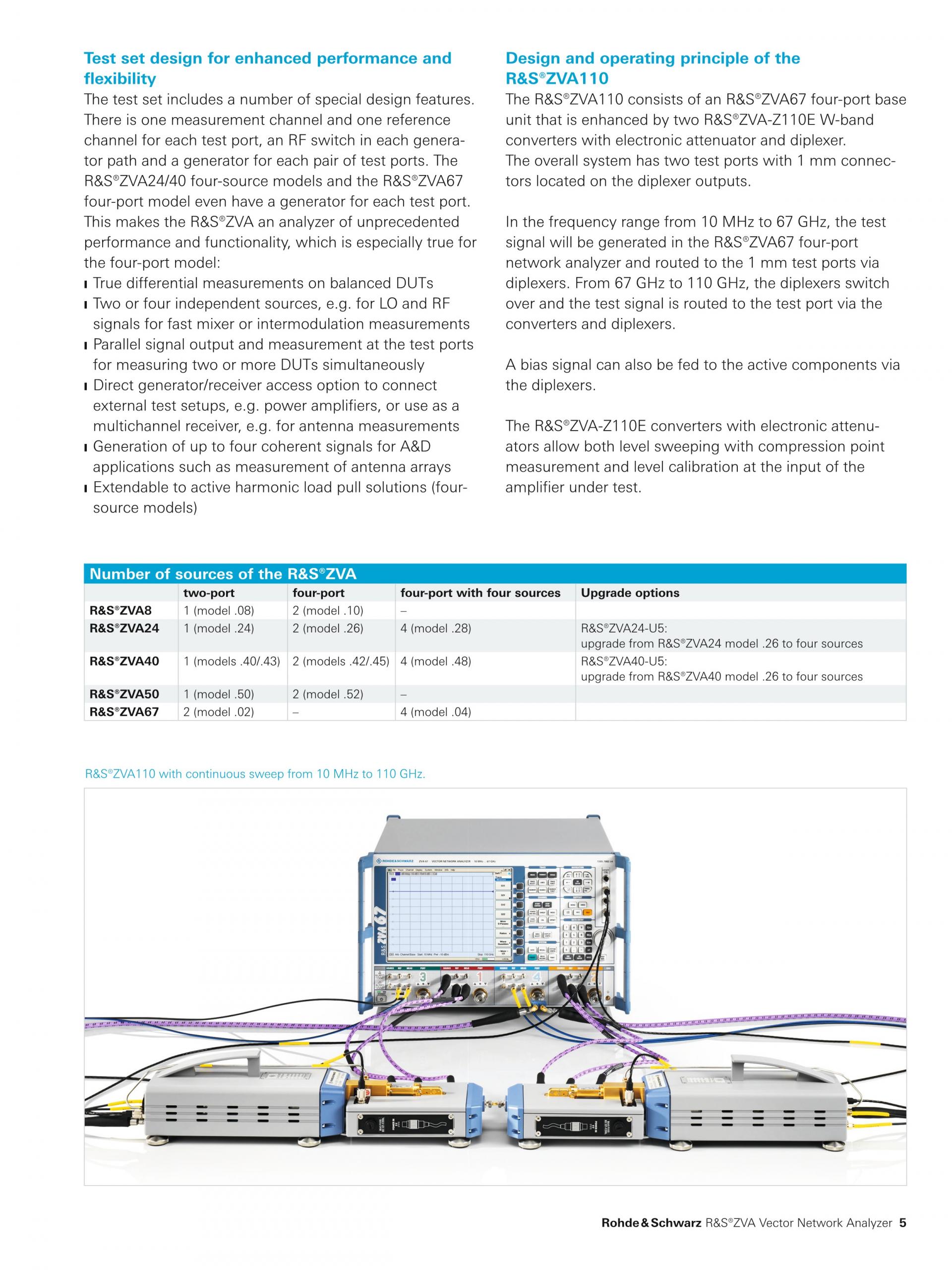

R&S®ZVA110은 10MHz ~ 110GHz의 주파수 범위를 지원합니다. R&S®ZVA67 4포트 VNA를 기반으로 하며 끊김없는 연속 스윕을 위한 전체 시스템 구성요소가 포함되어 있습니다(모델 03 및 13).
시스템 구성 유연성 기본 제공되는 R&S®ZVA-Z110E Frequency Converter(다이플렉서 비포함)를 이용하여 시스템을 재구성하면 결합 솔루션을 셋업할 수 있습니다. 따라서 WR10 도파관 커넥터 플랜지를 사용하면 75GHz ~ 110GHz 주파수 대역에서 최적의 성능이 구현됩니다. |
결합 솔루션의 기준 R&S®ZVA110은 결합 솔루션으로 쉽게 재구성할 수 있으며 R&S®ZVA67 본체에 R&S®ZCxx 및 R&S®ZVA-Zxxmmwave 컨버터(추가 케이블 및 어댑터 필요)를 결합할 수 있습니다. |
개별 스토리지 통합용 모델 R&S®ZVA110 모델 *.03 및 *.13(고출력 버전)에는 전체 RF 및 제어 케이블이 포함됩니다. 그러나 onWafer 설치와 같은 일부 작업에서는 각각 길이가 다른 RF 케이블이 필요합니다(별매). R&S®ZVA110 모델 *.05 및 *.15에는 원가 절감을 위해 RF 케이블이 포함되지 않습니다. |

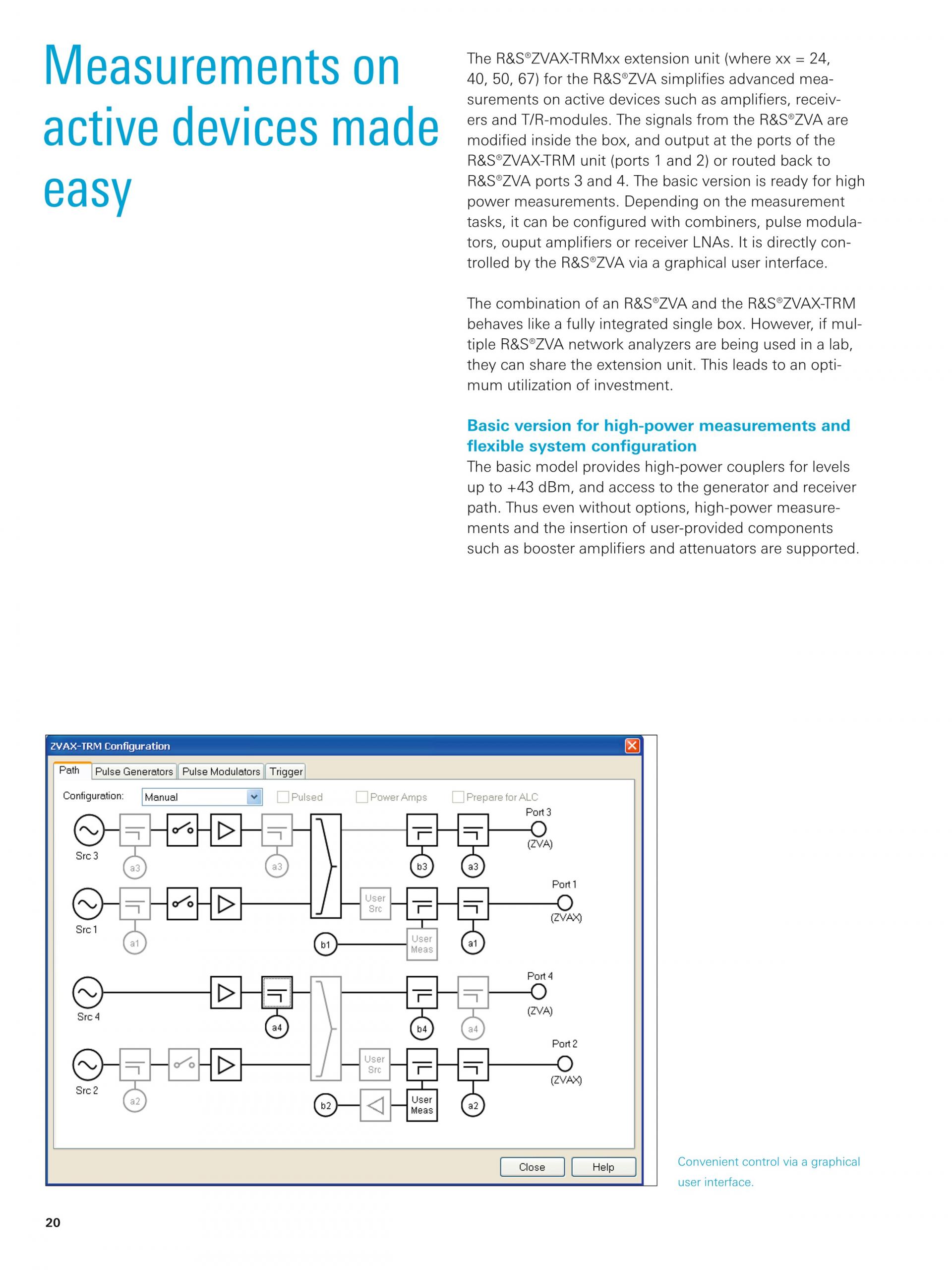

R&S®ZVA67의 최대 성능을 활용하십시오 R&S®ZVA67를 주파수 확장 장비 없이 작동할 경우 본체에 제한되지 않은 성능, 즉, 믹서, 컨버터/수신기 및 TR-모듈 측정 시 최대 민감도, 다이내믹 및 전력 범위에서 최대 4개의 내부 소스를 사용할 수 있습니다. 소스 위상 제어는 True differential 및 복수-경로 전파 테스트를 지원합니다. R&S®ZVA67의 모든 옵션을 설치할 수 있으며 R&S®ZVAX-TRM67 확장 유닛과 결합할 경우 기능 범위를 더욱 확대할 수 있습니다. |
