ROHDE & SCHWARZ BBL200 광대역 증폭기
ROHDE & SCHWARZ BBL200 광대역 증폭기
ROHDE & SCHWARZ BBL200 Broadband Amplifier
- 주파수 대역 9 kHz ~ 250 MHz
- 1 dB 압축점에서 3000 W, 5000 W 또는 10000 W 출력
- 100% missmatch tolerance
- 증폭기, 주파수, 위상, 펄스, OFDM 변조에 적합
- 수냉식, 초소형, 저소음
원산지 GERMANY
제조사 ROHDE & SCHWARZ
브랜드 ROHDE & SCHWARZ
무게 1kg
택배 · 기본 무료

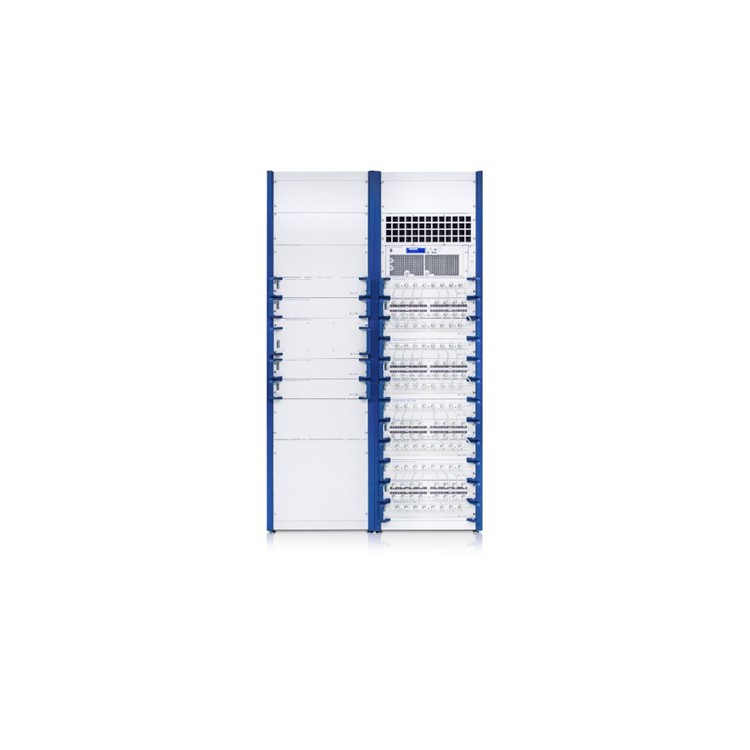

ROHDE & SCHWARZ BBL200 광대역 증폭기 제품 정보

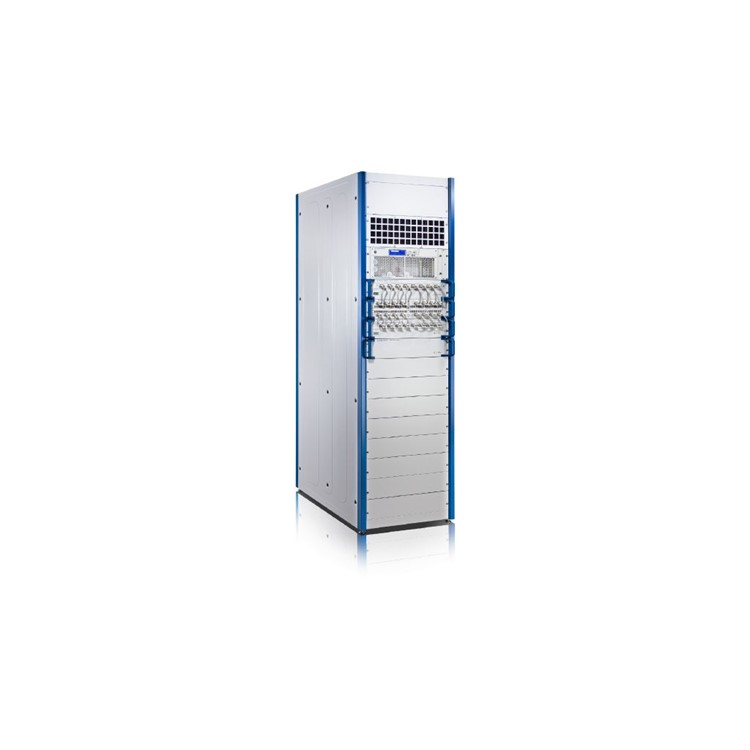

R&S BBL200은 높은 RF 출력이 필요한 EMC 시험 등에 쓰는 수냉식 솔리드 스테이트 광대역 전력 증폭기입니다. 리니어 클래스 A 증폭기로 출력 3000 W, 5000 W, 10000 W의 세 가지 구성이 있으며, 구성에 따라 랙 크기가 달라집니다. 고출력 증폭기로는 소음이 낮고 전면 패널·웹 GUI·SCPI 원격 제어를 지원합니다.
핵심 특징
- 출력 3000 W(BBL200-A3000), 5000 W(BBL200-A5000), 10000 W(BBL200-A10000) 구성 중 선택
- 수냉식 증폭기 모듈과 별도 설치하는 열 교환기로 공냉식에 비해 낮은 소음과 작은 크기
- 출력 부정합 보호: VSWR 6:1까지는 폴드백 없이 연속 동작하고, 6:1을 넘으면 출력을 점진적으로 줄이는 보호 동작
- 전면 패널 디스플레이·버튼, LAN 웹 GUI, 표준 이더넷 인터페이스의 SCPI 원격 제어
선택 가이드

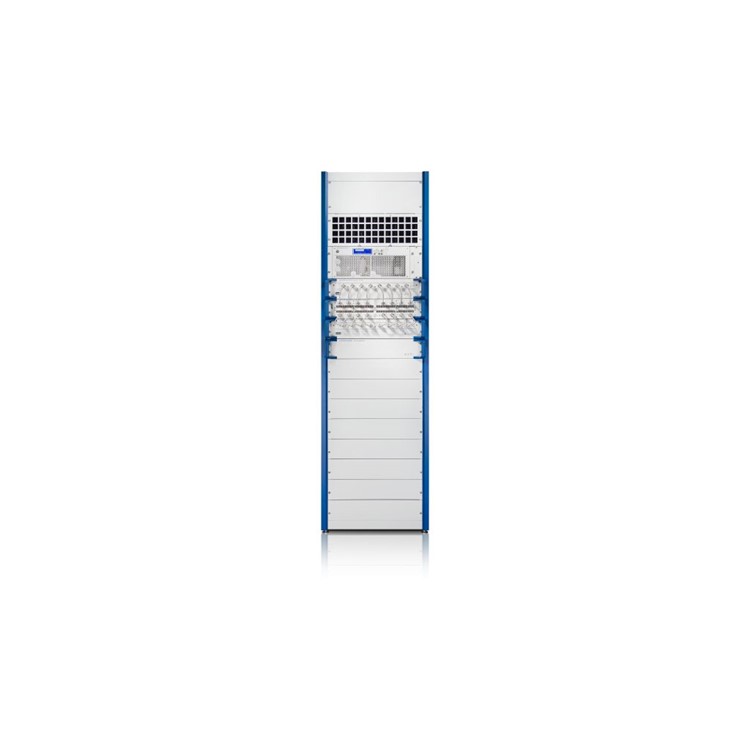

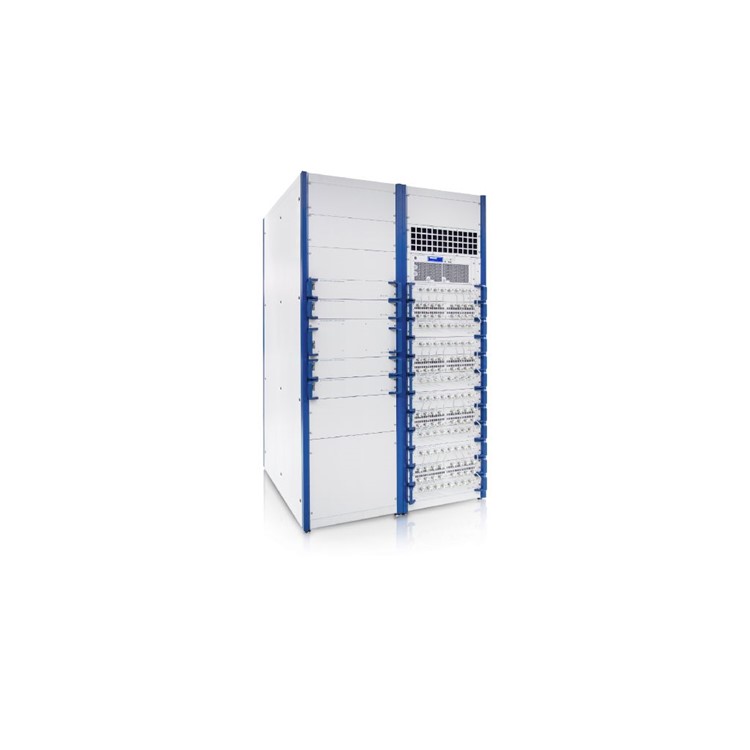

- 출력 구성(BBL200-A3000 / A5000 / A10000)은 주문 시 선택합니다. 3000 W는 31 HU, 5000 W는 42 HU, 10000 W는 2 × 42 HU 랙 모델입니다

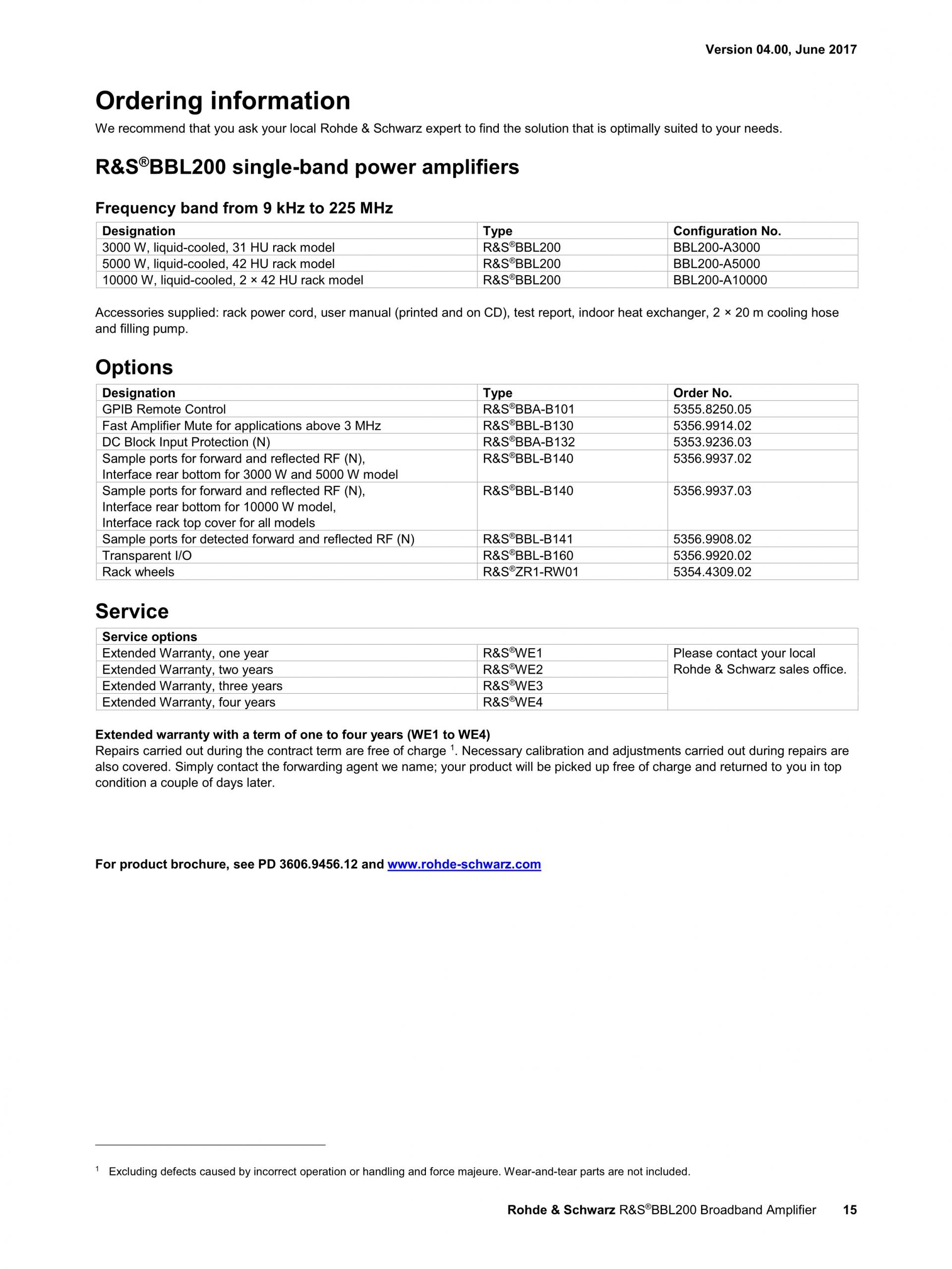

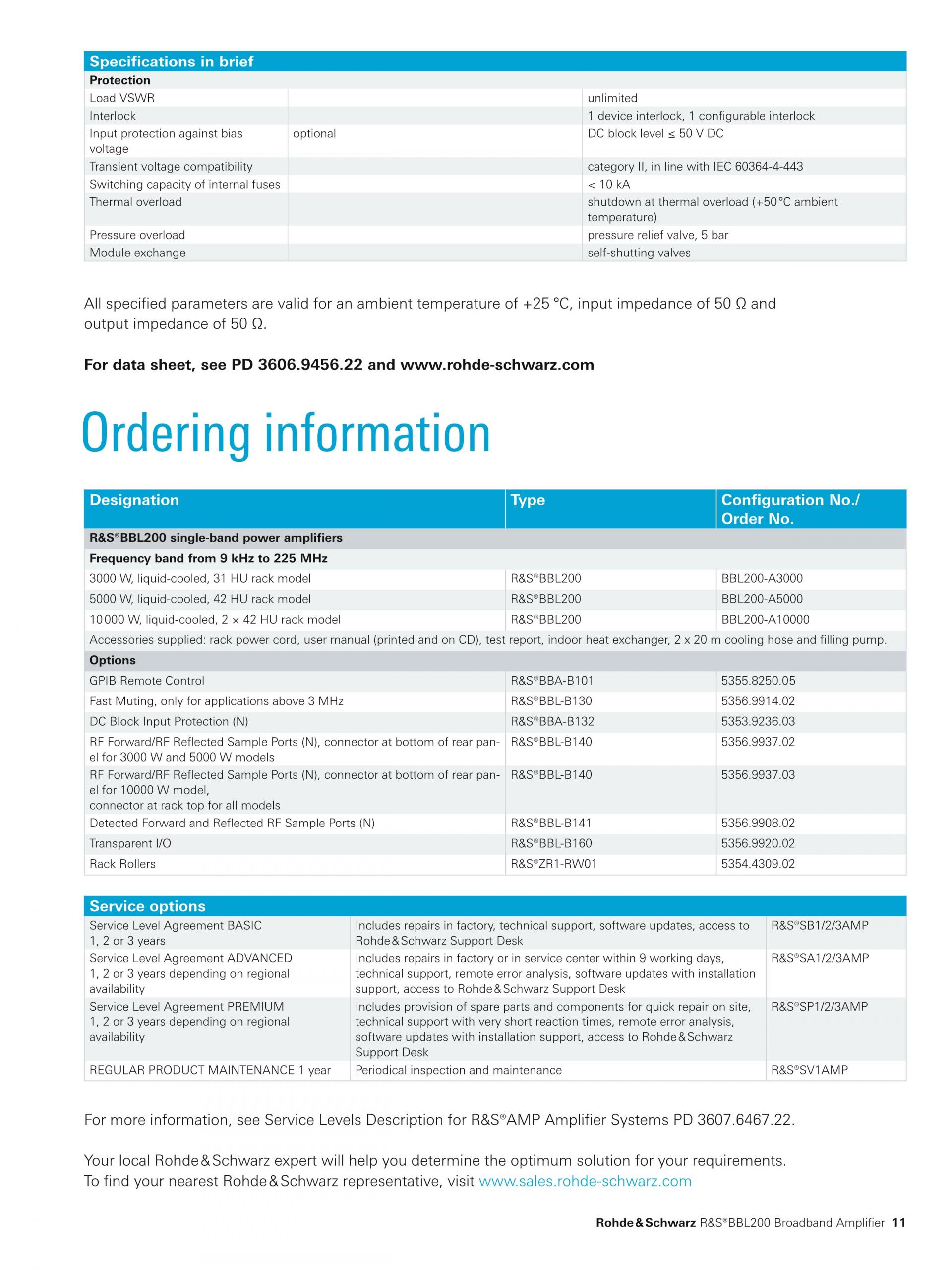

- 선택 옵션: GPIB 원격 제어(BBA-B101), 고속 증폭기 뮤트(BBL-B130, 3 MHz 초과 용도), DC 블록 입력 보호(BBA-B132), 정방향·반사 RF 샘플 포트(BBL-B140), 검파 샘플 포트(BBL-B141), 투명 I/O(BBL-B160), 랙 휠(ZR1-RW01)
- 주파수 범위 표기가 자료와 달라 확인이 필요합니다. 사용 주파수 범위는 견적 시 확인하세요
- 세부 사양·기본 구성품은 견적·주문 시 확인하세요

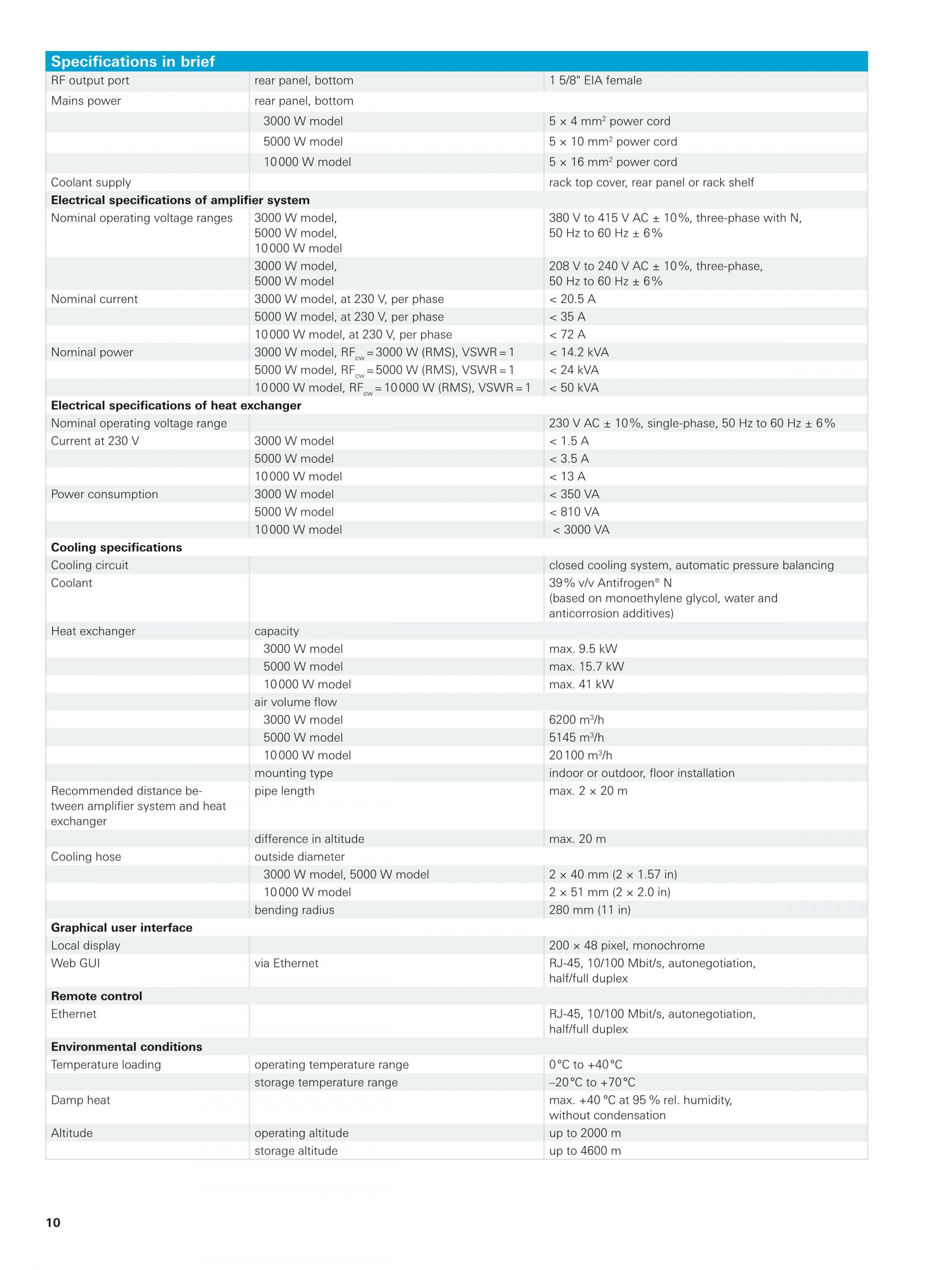

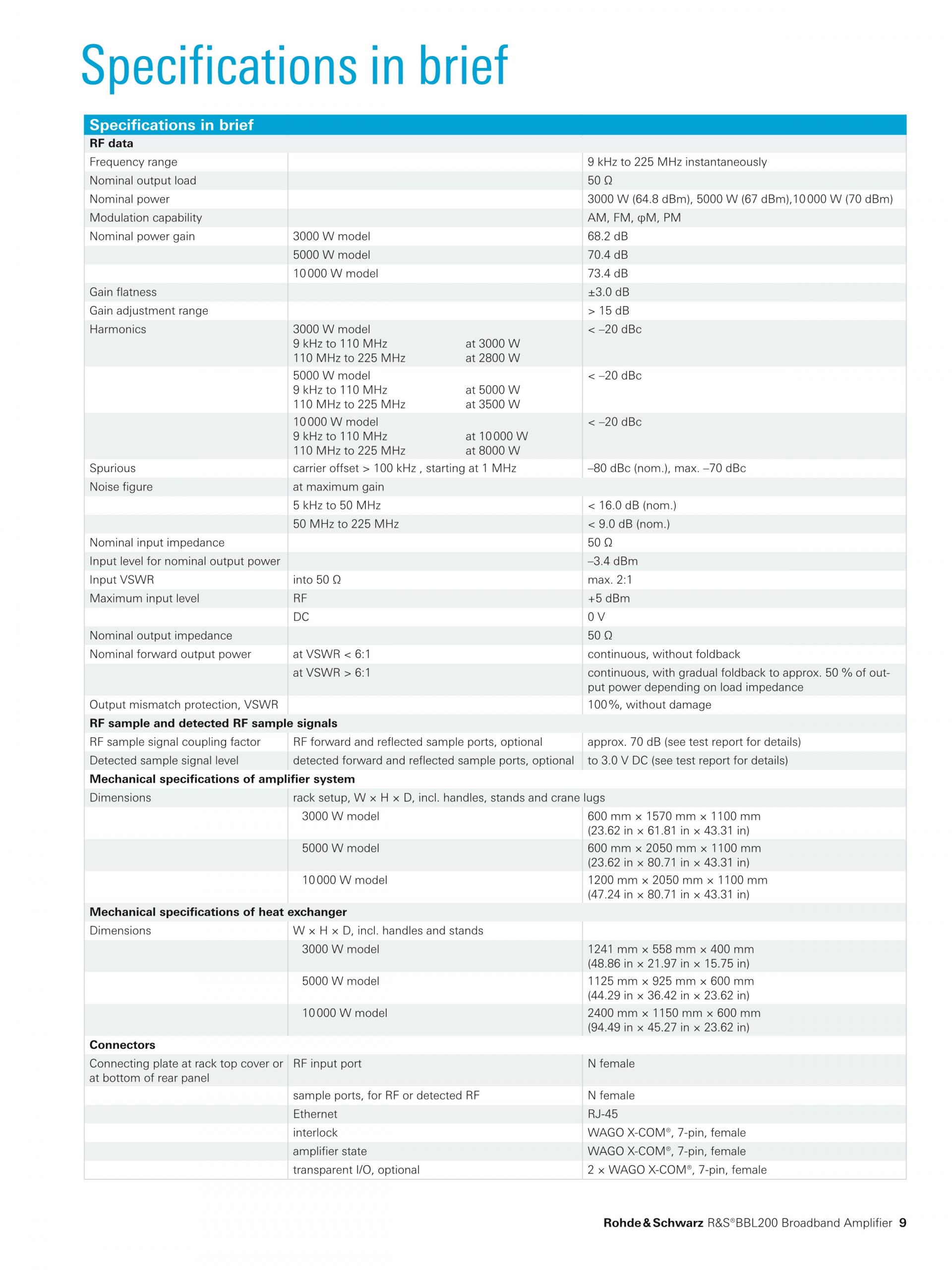

주요 사양
| 종류 | 수냉식 솔리드 스테이트 광대역 전력 증폭기(리니어 클래스 A) |
|---|---|
| 출력 구성 | 3000 W / 5000 W / 10000 W |
| 공칭 출력 부하 / 입력 임피던스 | 50 Ω / 50 Ω |
| 이득 평탄도 | ±3.0 dB (전 구성 공통) |
| 이득 조정 범위 | > 15 dB (전 구성 공통) |
| 고조파 | < -20 dBc (전 구성 공통, 각 정격 출력 조건) |
| 스퓨리어스 | -80 dBc, 최대 -70 dBc (반송파 오프셋 100 kHz 초과, 1 MHz부터) |
| 입력 VSWR / 최대 입력 레벨 | 최대 2:1 / RF +5 dBm, DC 0 V |
| 출력 부정합 보호 | VSWR 6:1까지 폴드백 없이 연속 동작, 6:1 초과 시 점진적 폴드백 |
| 원격 제어 | Ethernet(웹 GUI, SCPI), GPIB는 옵션(BBA-B101) |

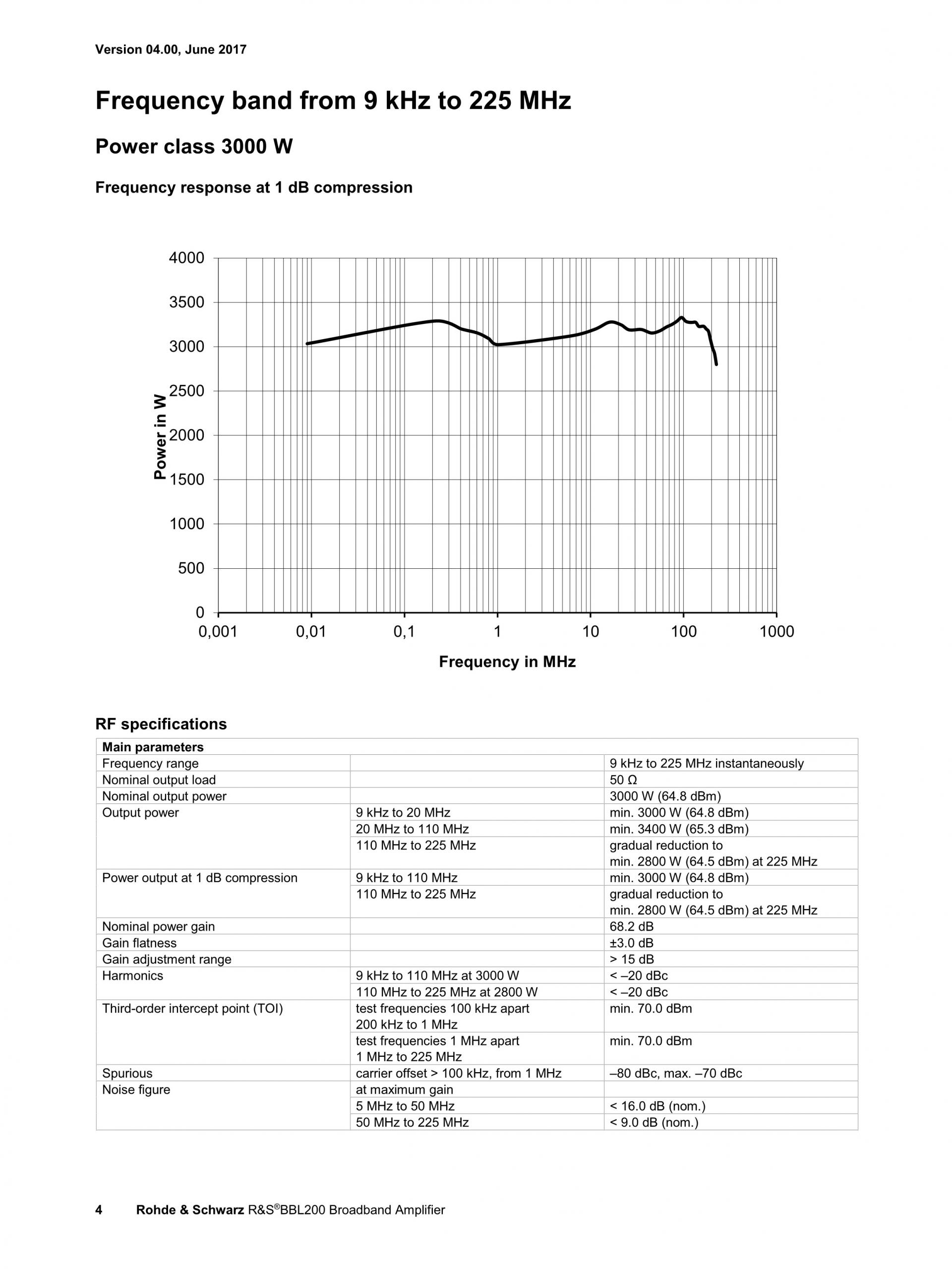

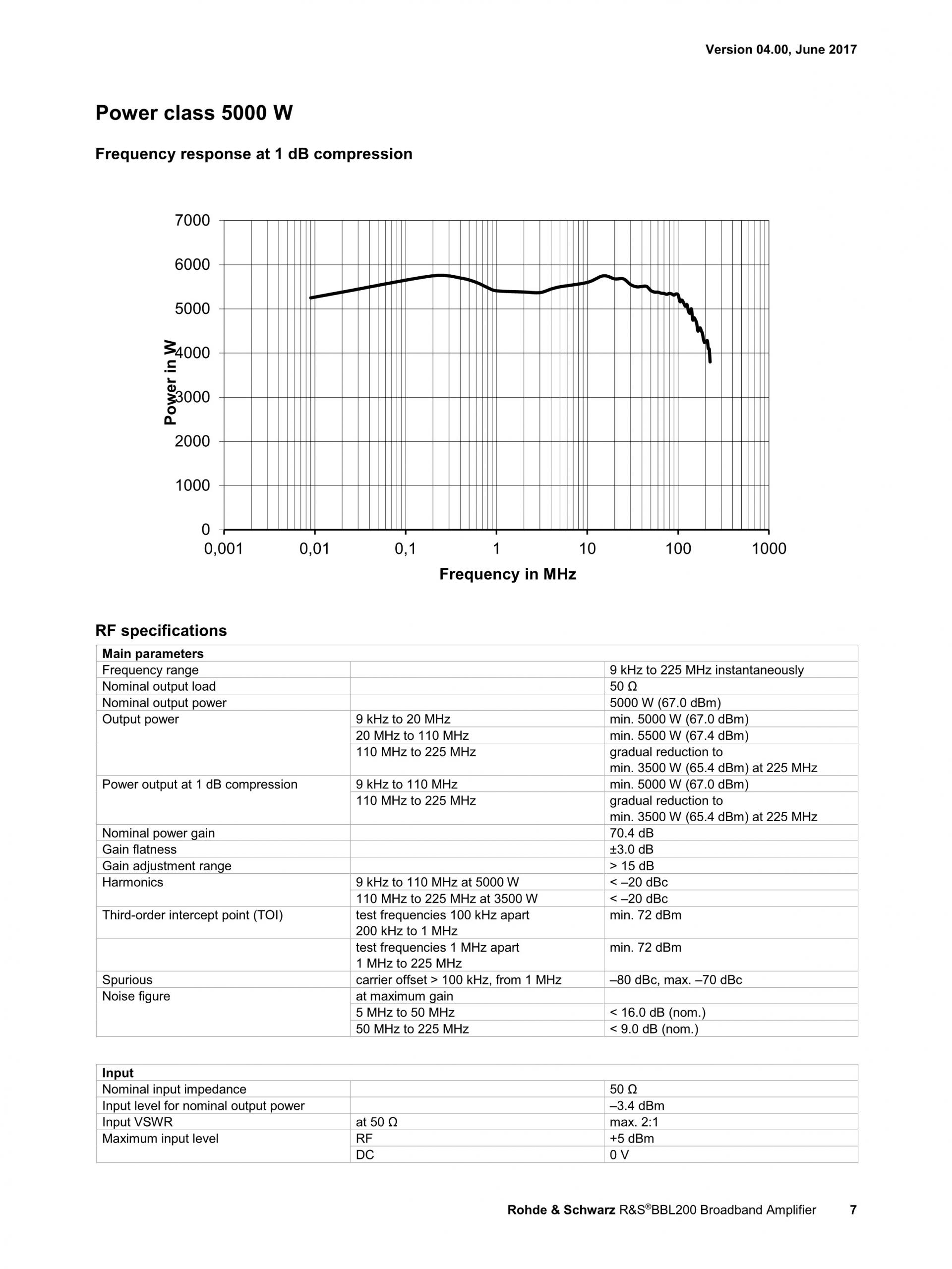

출력 구성별 차이 (제조사 자료 Version 04.00, 2017년 6월 기준)
| 항목 | BBL200-A3000 | BBL200-A5000 | BBL200-A10000 |
|---|---|---|---|
| 정격 출력 | 3000 W (64.8 dBm) | 5000 W (67.0 dBm) | 10000 W (70.0 dBm) |
| 랙 모델 | 31 HU | 42 HU | 2 × 42 HU |
| 출력 전력, 9 kHz ~ 20 MHz | 최소 3000 W | 최소 5000 W | 최소 10000 W |
| 출력 전력, 20 MHz ~ 110 MHz | 최소 3400 W | 최소 5500 W | 최소 10300 W |
| 공칭 전력 이득 | 68.2 dB | 70.4 dB | 73.4 dB |
| 3차 인터셉트 포인트(TOI) | 최소 70.0 dBm | 최소 72 dBm | 최소 75.0 dBm |
| 정격 출력용 입력 레벨 | -3.4 dBm | -3.4 dBm | -3.4 dBm |
사양은 제조사 제공 자료(2017년 6월판) 기준이며, 25℃ 주위 온도·50 Ω 입출력 조건입니다. 주파수 범위는 본문과 자료 표기가 달라 싣지 않았습니다.
로데 슈바르즈 ・ ROHDE & SCHWARZ
BBL200
광대역 증폭기
BBL200 Broadband Amplifier
높은 전계 강도에 적합한 수냉식 파워 앰프
R&S®BBL200 Broadband Amplifier는 높은 RF 출력이 필요한 운용 환경에 적합합니다. R&S®BBL200 Broadband Amplifier는 리니어 클래스 A 증폭기이며 9 kHz ~ 250 MHz 주파수 대역에서 3 kW, 5 kW, 10 kW를 발생합니다. 이 기기는 수냉식, Solid State 방식으로 매우 견고하며 조용하고 효율적입니다. 모든 런타임 파라미터를 정밀 모니터링하여 최대한의 견고성과 신뢰성을 보장합니다. 이 증폭기는 연속 작동을 위해 설계되었으며 부정합 조건에서도 정전력을 제공합니다.
Broadband 증폭
개발 단계에서 첨단 설계 및 시뮬레이션 프로그램을 사용할 뿐만 아니라 세계적 수준의 제조업체에서 제공하는 전력 반도체를 사용하고 로데슈바르즈 엔지니어가 증폭기 개발과 관련하여 수십 년간 축적한 경험을 바탕으로 최첨단 증폭기 설계를 제작할 수 있습니다. 효율성과 견고성이 원활한 작동을 보장합니다. 효과적 모니터링 및 보호 메커니즘이 탑재된 펌웨어가 운영을 안전하게 보호합니다. |
100% 부정합 허용 한도
R&S®BBL200 Broadband 증폭기는 RF 출력에서 부정합 허용 한도가 높으며 일치도가 낮은 안테나를 사용하는 EMC 운용 환경 또는 입력 임피던스가 50 Ω에서 크게 벗어나는 DUT 측정에 최적입니다. 이 증폭기는 RF 끝단 또는 오픈 RF 출력에서 단락을 처리할 수 있을 만큼 견고합니다. R&S®BBL200은 최대 VSWR 6:1의 부정합까지 최대한 오래 정격 출력을 제공합니다. |

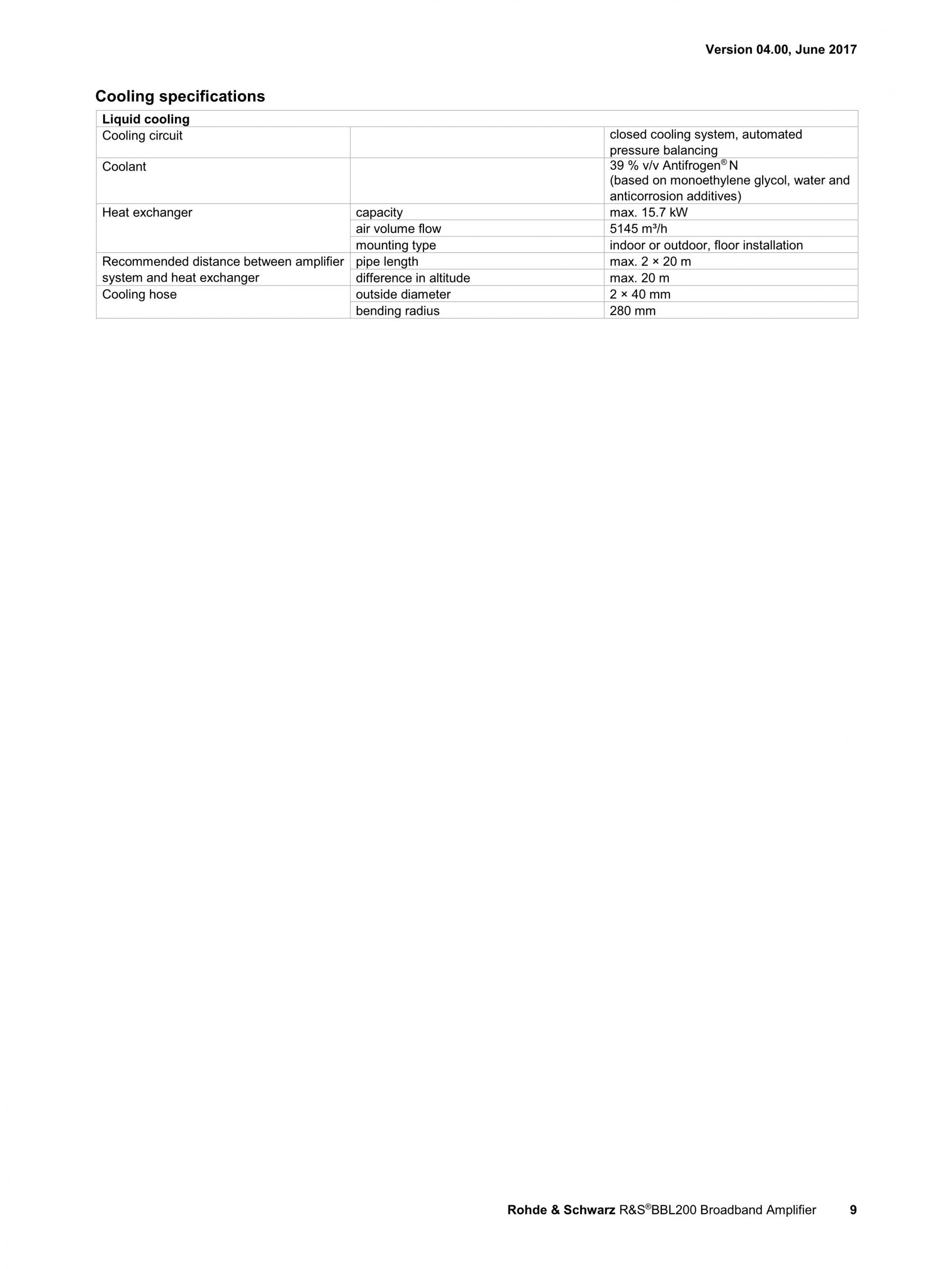

수냉식

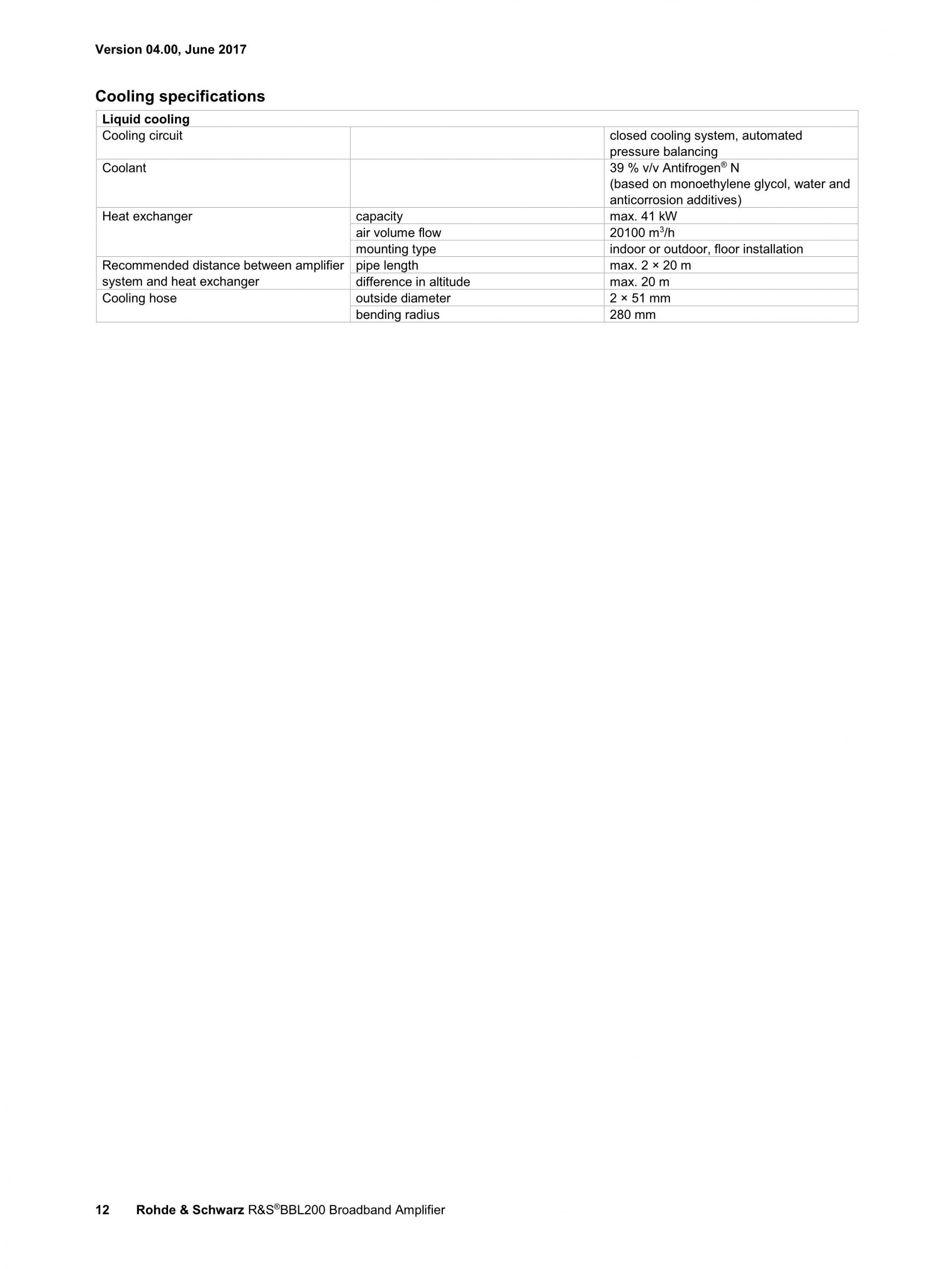

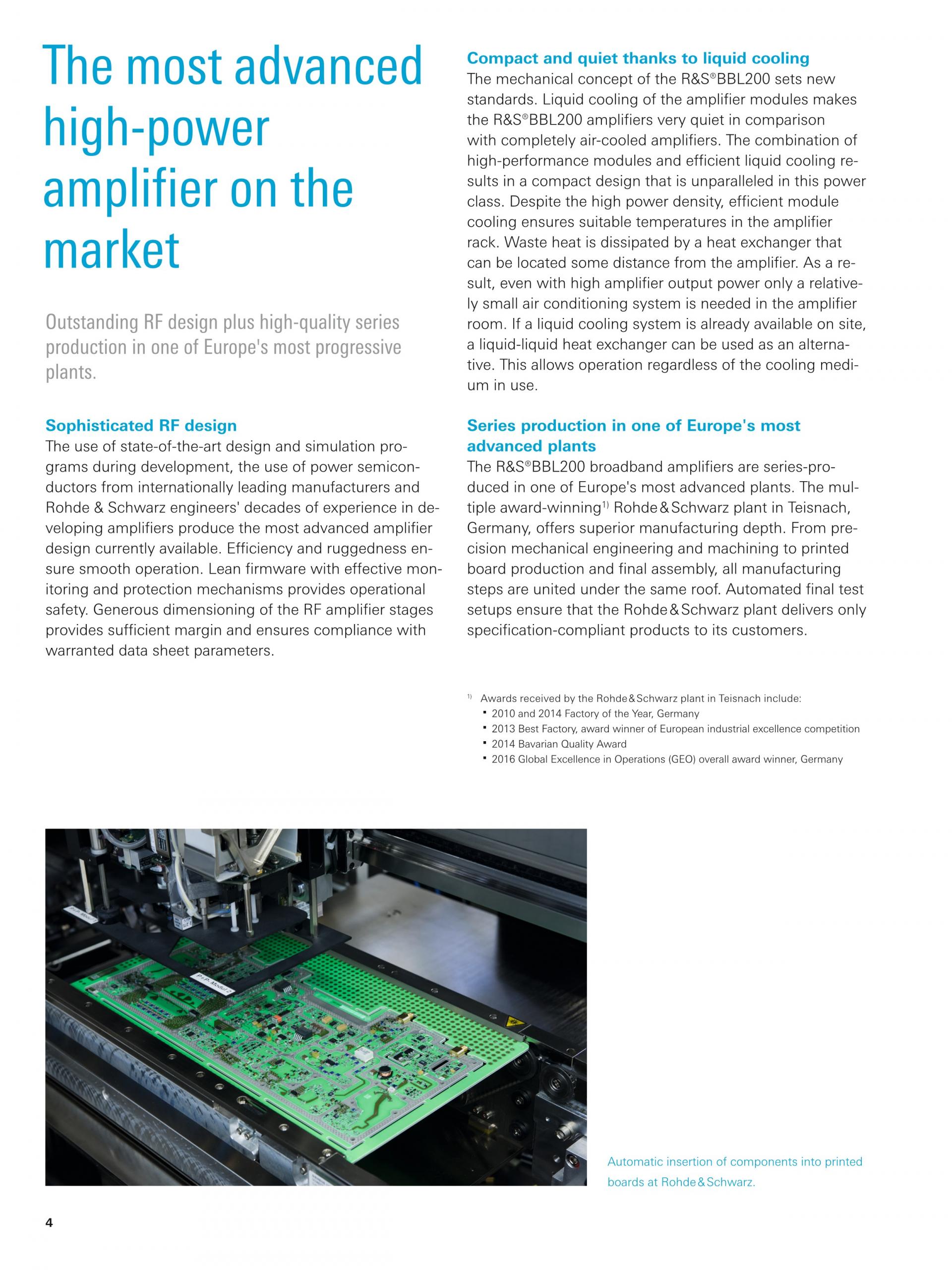

R&S®BBL200 증폭기는 수냉식 증폭기 모듈로 완전한 공냉식 증폭기에 비해 매우 조용합니다. 고성능 모듈과 효율적인 수냉식 작동 방식이 결합되어 동급 출력 중 가장 작은 디자인으로 설계되었습니다. 높은 전력 밀도에도 불구하고 효율적 모듈 냉각이 증폭기 랙에서 적절한 온도를 보장합니다. 여열은 증폭기로부터 일정 거리에 배치된 위치의 열 교환기를 통해 소실됩니다. |

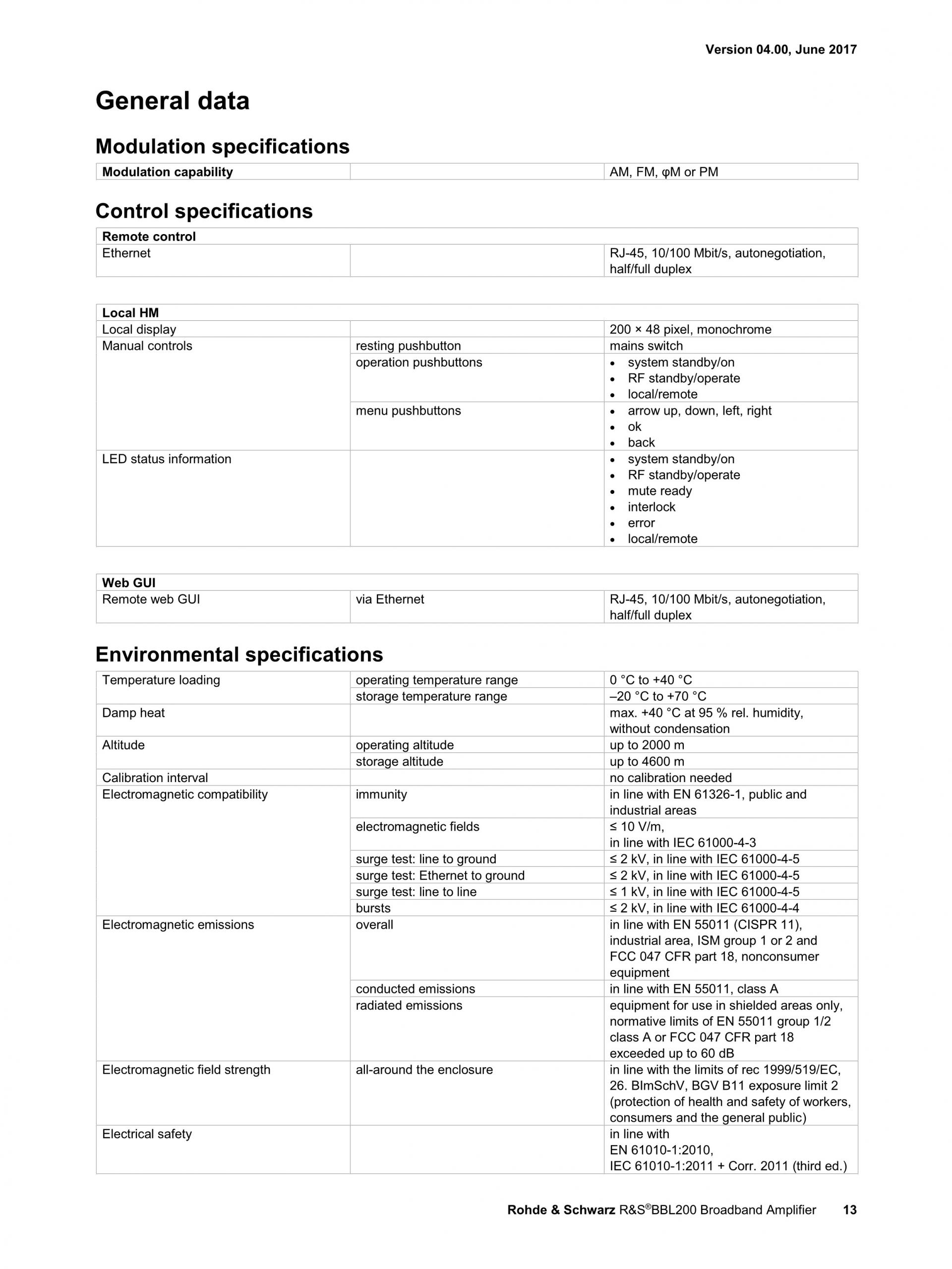

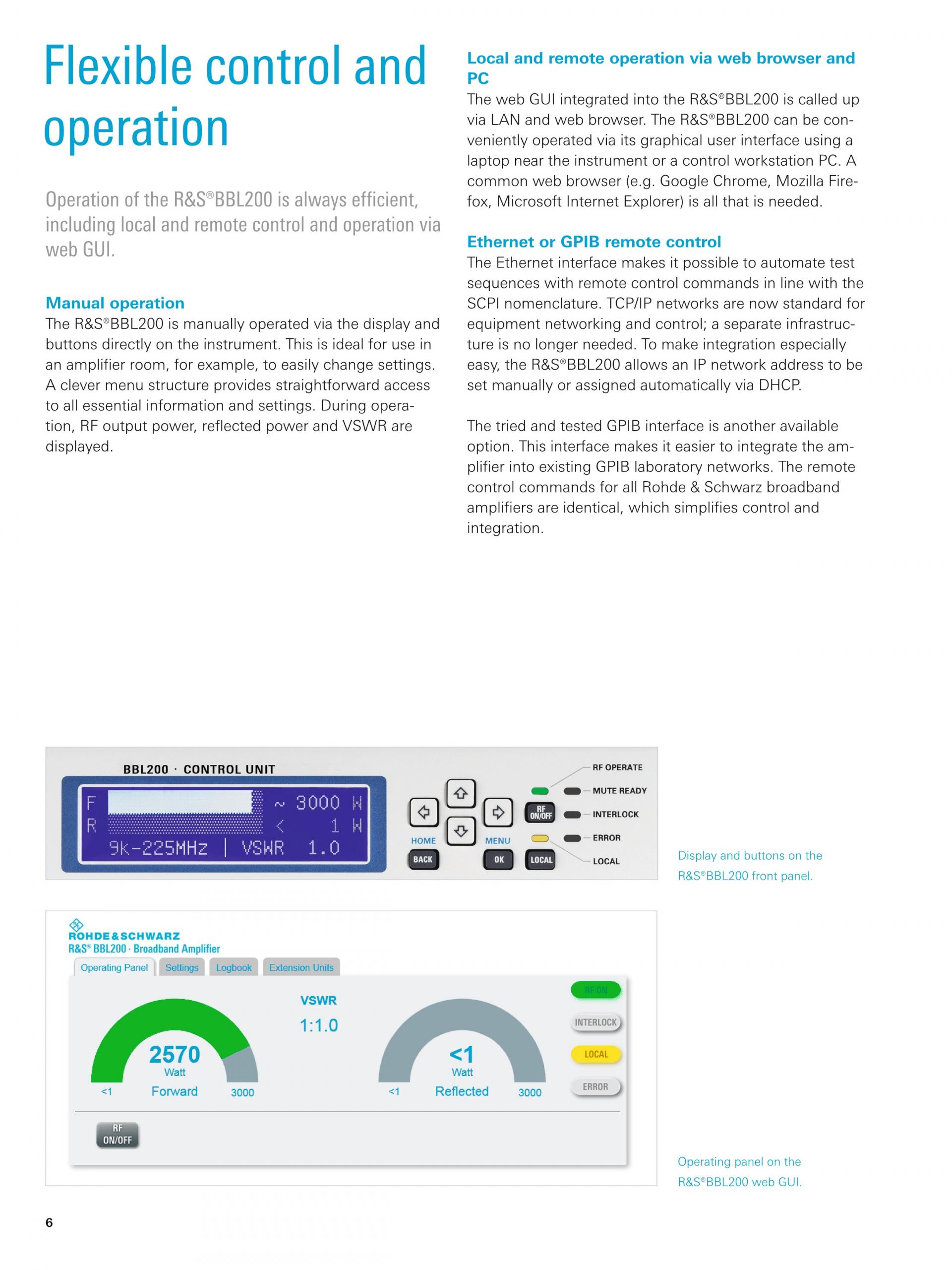

최신 사용자 인터페이스

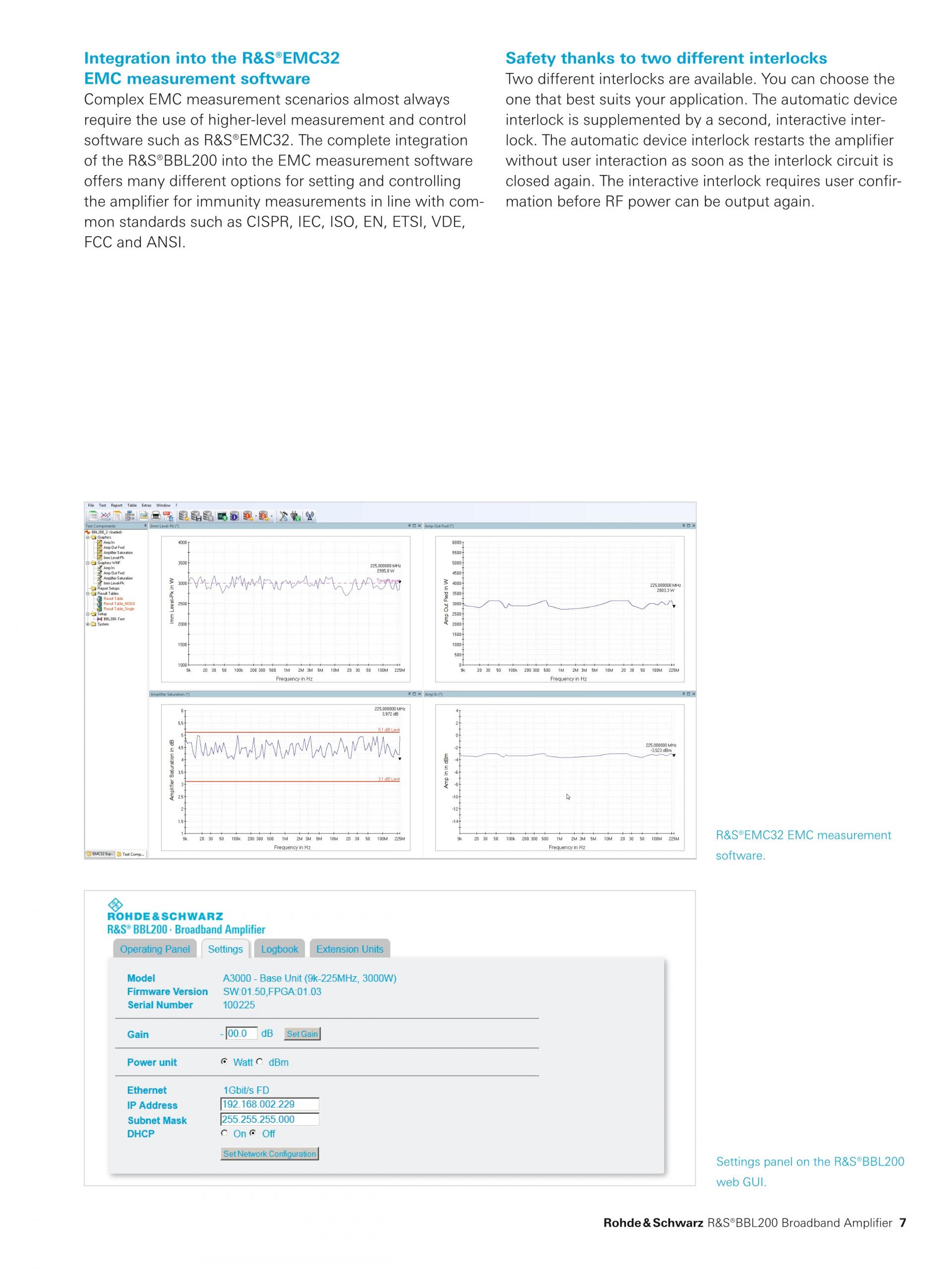

R&S®BBL200은 프론트 패널의 디스플레이 및 버튼으로 조작합니다. 이 방식은 연구소에 적합하며 설정을 쉽게 변경할 수 있습니다. 또한, 컴퓨터에서 그래픽 사용자 인터페이스를 통해 R&S®BBL200을 편리하게 조작할 수 있습니다. R&S®BBL200에 통합된 웹 GUI는 LAN 및 웹 브라우저를 통해 호출됩니다. 표준 이더넷 인터페이스에서는 원격 제어 SCPI 명령을 사용하여 테스트 시퀀스를 자동화할 수 있습니다. |
