SM7110 선택 가이드
고저항 재료·전자 부품의 절연 특성을 미소 전류 측정으로 평가하는 초절연계입니다.
핵심 선택 기준
| 측정 채널 | 1채널 |
|---|---|
| 최대 출력 | 1000 V |

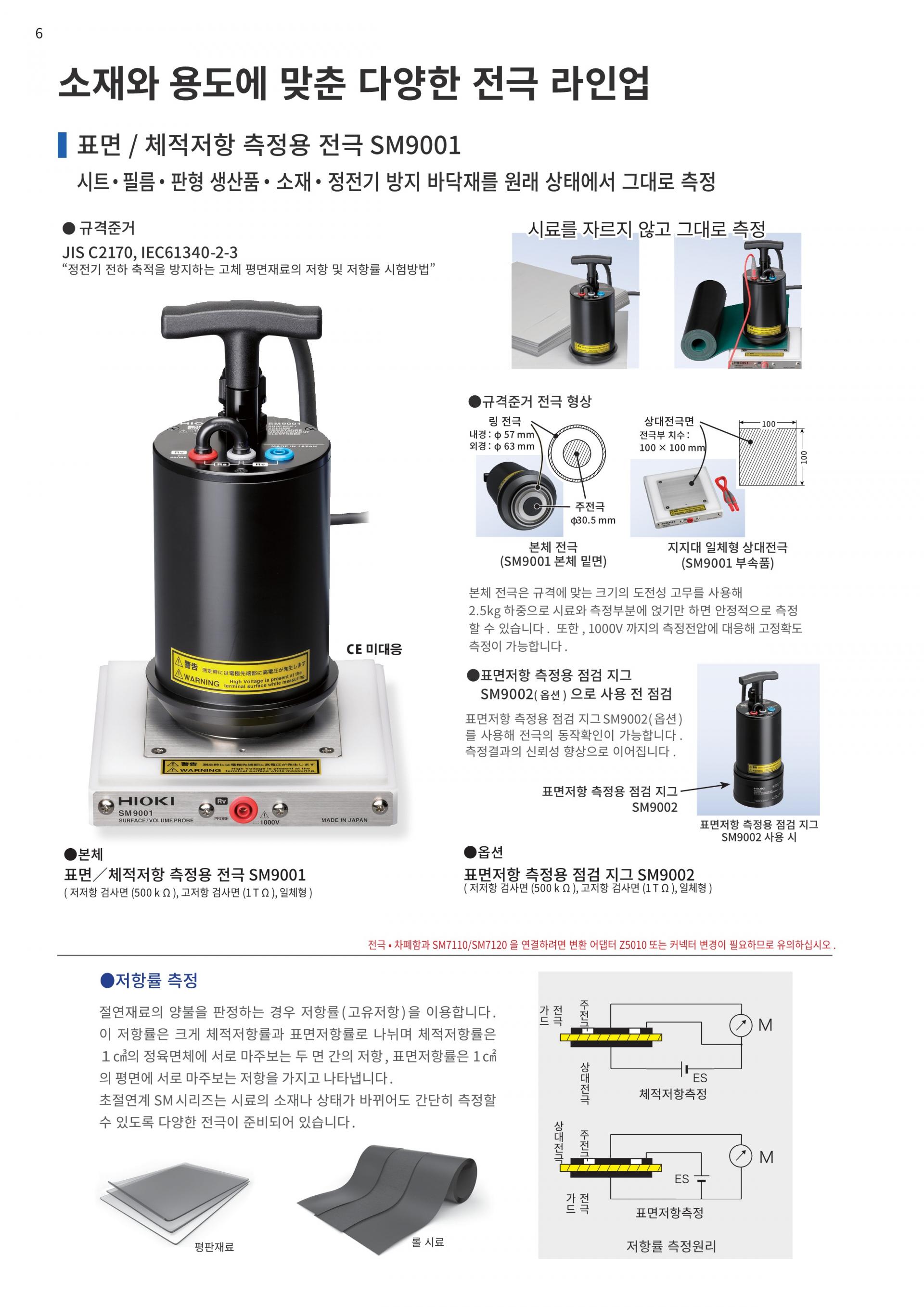

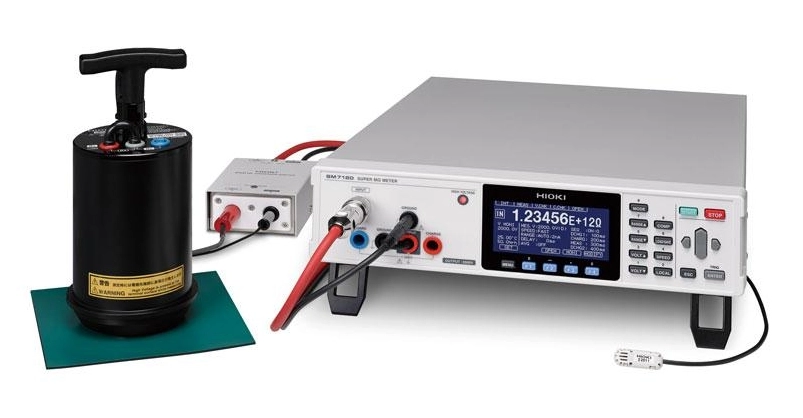

| 구성 | 시험 대상에 맞는 측정 전극·차폐 구성 |
구성 전에 확인하세요
실효 측정 범위는 시험 전압·측정 전류·전극 조건을 함께 봐야 합니다. 재료 형상과 표면·체적 저항 평가 목적에 따라 전극을 선택하세요.
견적 상담에 필요한 정보
재료·부품 형상, 예상 저항, 시험 전압, 전극 및 차폐 구성을 알려주시면 필요한 구성을 안내해 드립니다.
히오키 ・ HIOKI
SM7110
초절연계

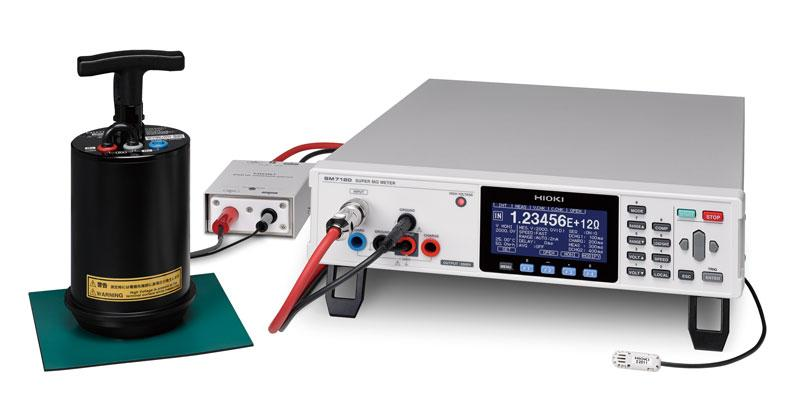

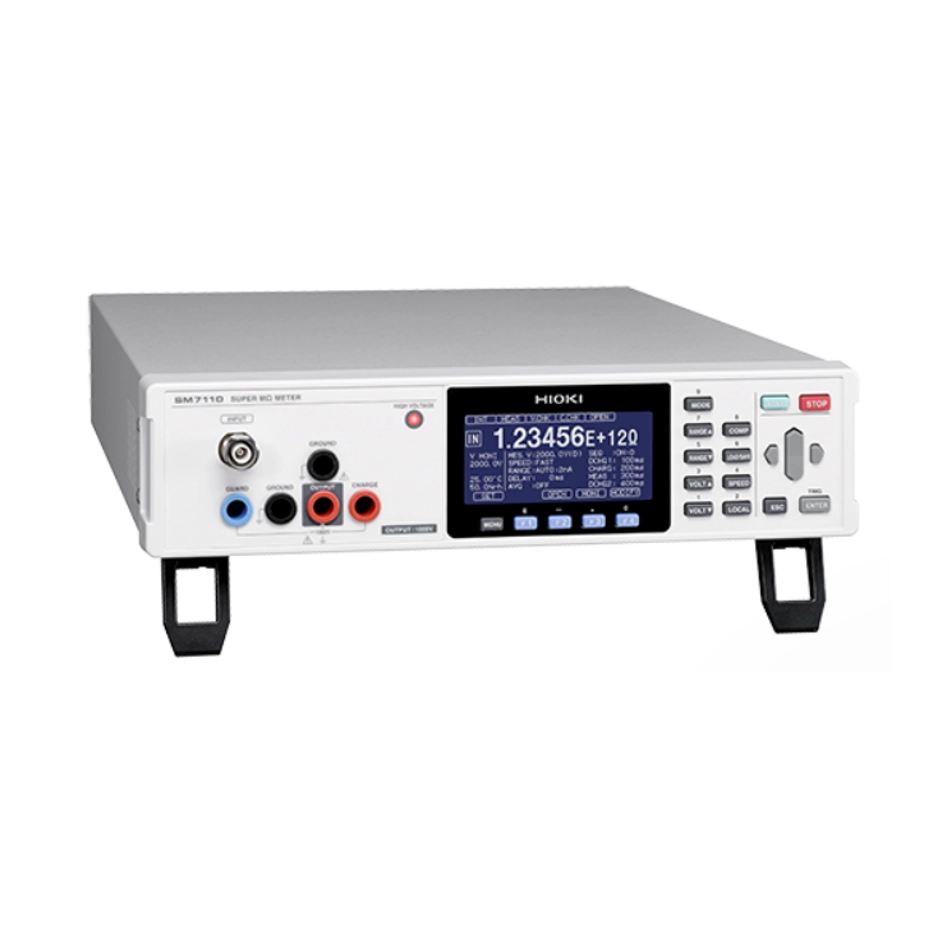

SM7110 SUPER MEGOHM METER
사용방법 자유 자재, 초절연계초절연계는 IR 미터 및 일렉트로 미터 등의 고저항계로뿐만 아니라, 피코암미터와 같은 미소 전류계로도 사용하실 수 있는 자유도 높은 측정기입니다. 또한 HIOKI의 독자적인 플로팅 회로로, 측정 환경에 좌우되지 않는 안정된 측정 및 양산 라인에서 활약하는 고속 측정을 실현하였습니다. |  |
초절연계 측정값이 이상할 때의 해결방법초절연계 사용시 측정값이 이상하게 나올 때, 원인과 대처방법에 대해 알아보겠습니다. 03:23 (케이스1) 측정값이 예상보다 낮을 때 |
초절연계 측정값이 이상할 때의 해결방법초절연계 사용시 측정값이 이상하게 나올 때, 원인과 대처방법에 대해 알아보겠습니다. 03:23 (케이스1) 측정값이 예상보다 낮을 때 |

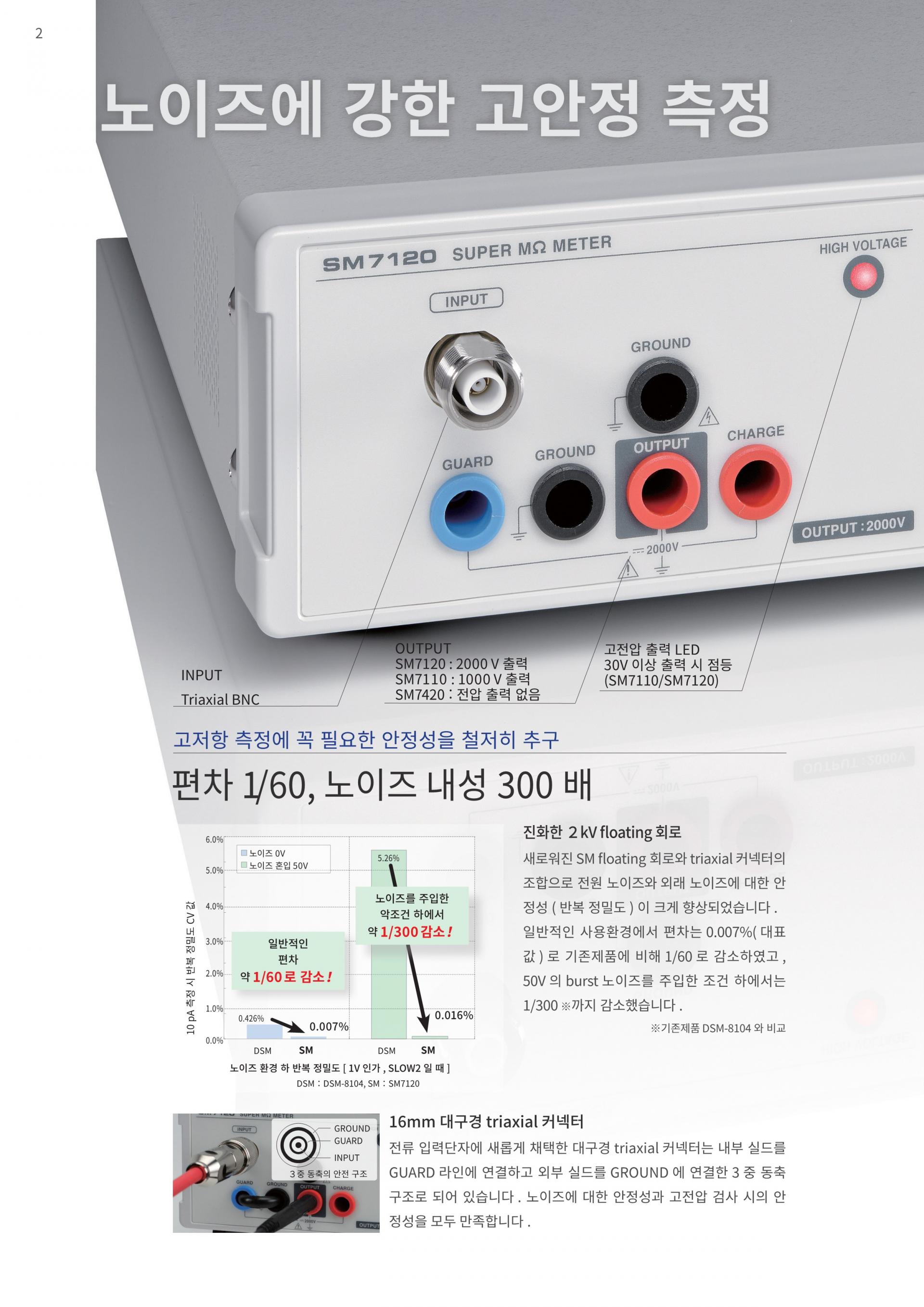

불규칙(산포) 1/60, 노이즈 내성 300 배새로워진 SM 플로팅 회로와 Triaxial의 조합으로 노이즈 내성 성능이 대폭 향상 |  |

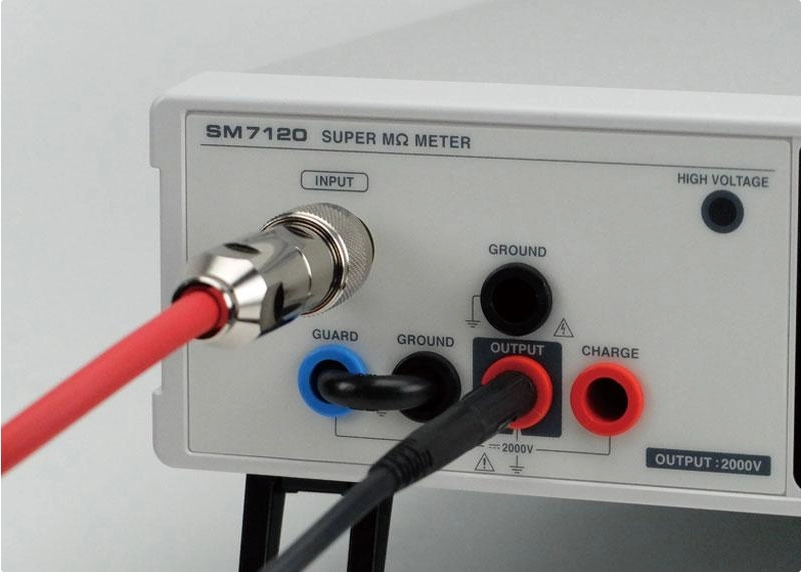

대구경 3축 커넥터를 채용SM7110/SM7120에서 처음으로 16mm 대구경 3축 커넥터를 채용했습니다. |  |

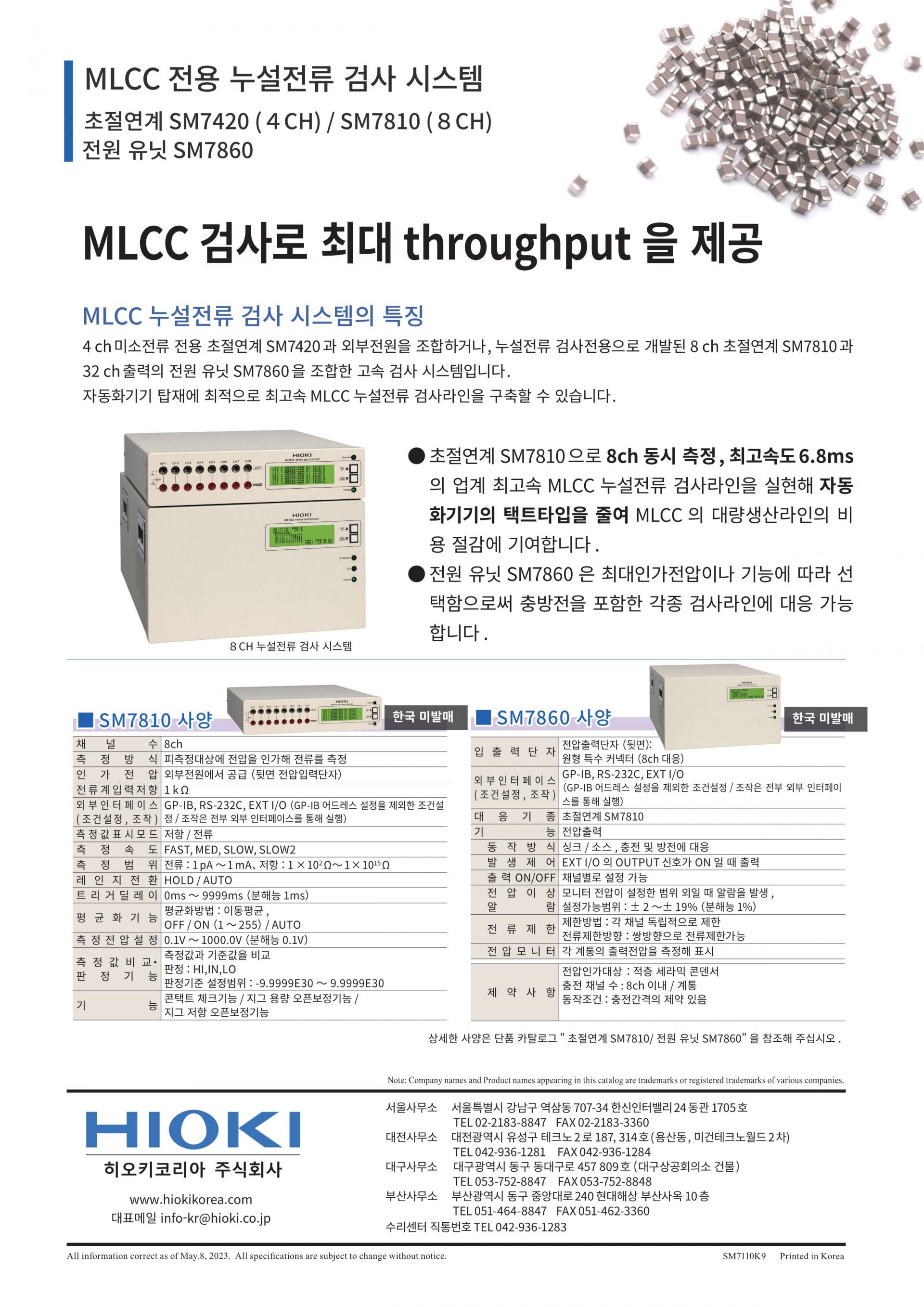

최속 6.4 ms의 고속 검사6.4ms = 계측 4.1ms + 컨택트 체크 2.3ms 고속 검사와 최대 50mA의 프리 차지 기능의 조합이 MLCC 검사의 높은 처리량을 실현합니다. |

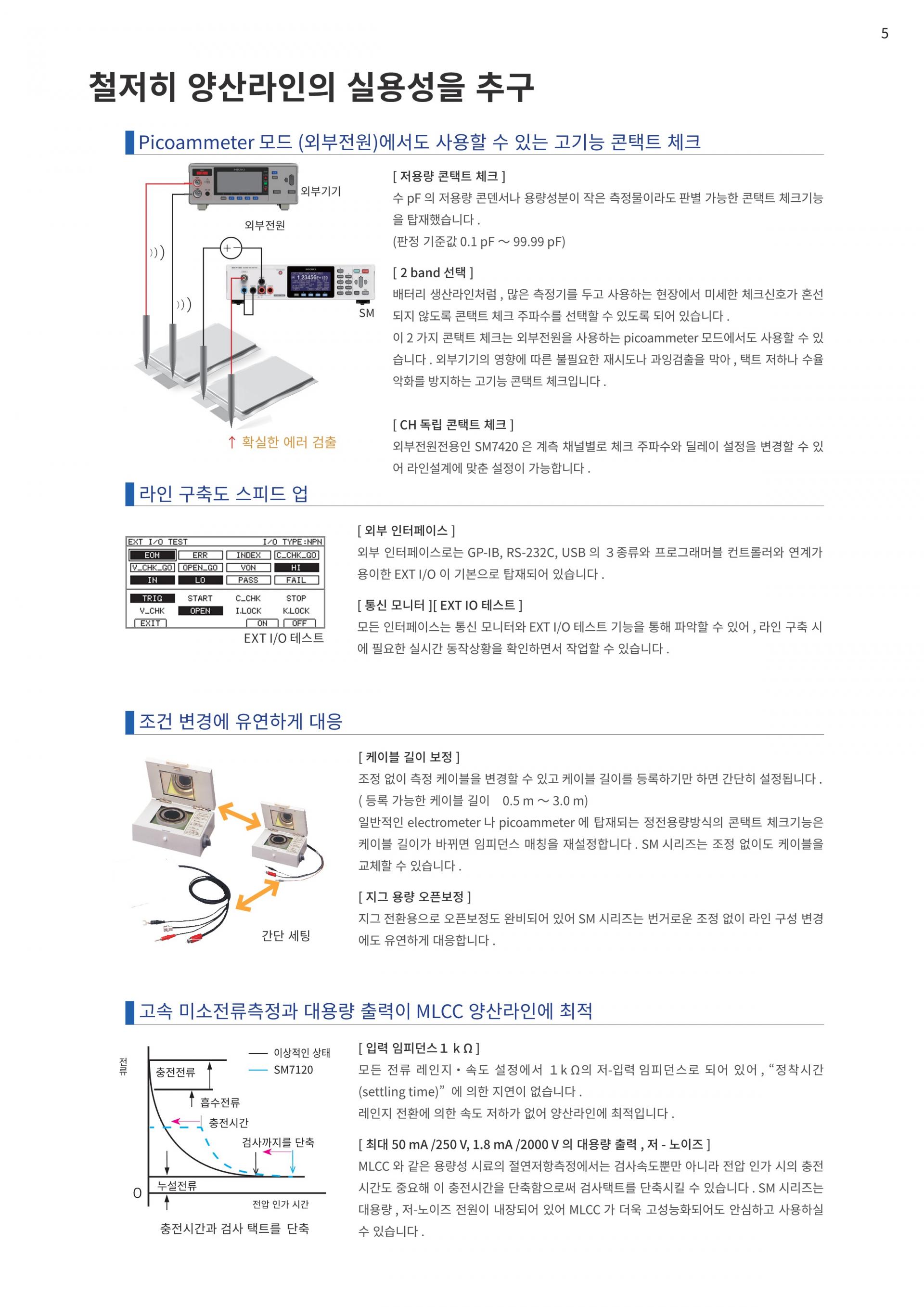

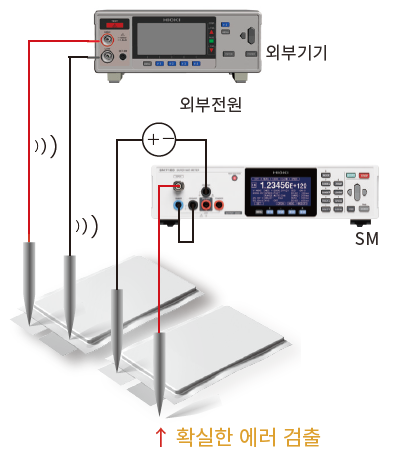

피코암미터 모드에서도 사용 가능한 고기능 컨택트 체크피코암미터처럼 외부 전원을 사용하는 측정에서도 사용 가능한 컨택트 체크 탑재 0.1pF부터 임계값을 결정할 수 있는 저용량 대응 체크용 주파수를 선택할 수 있어 측정기가 복수로 늘어서 있는 현장에서도 확실한 검출이 가능 |  |

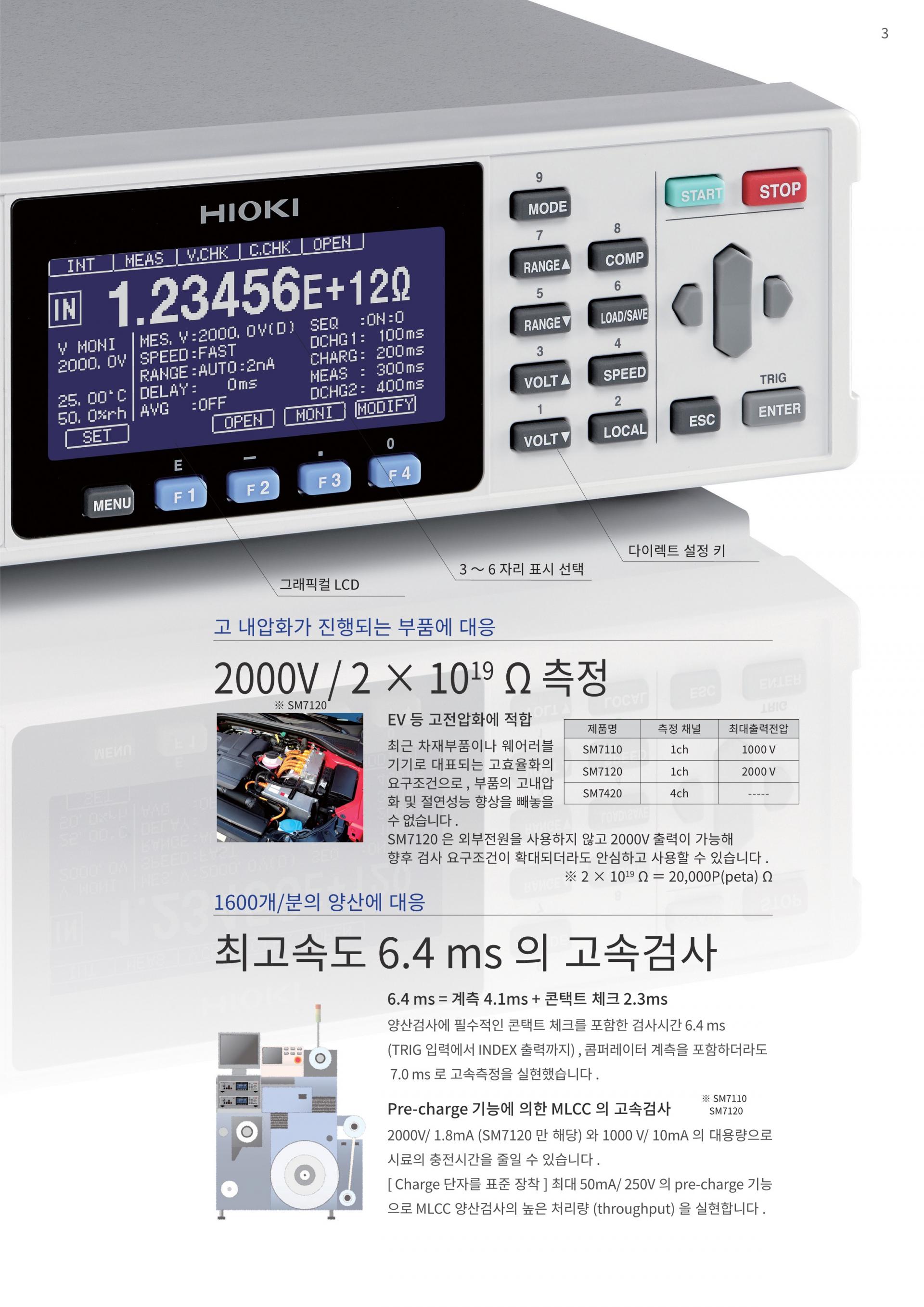

2000V 20000PΩ 고저항 측정2000V (설정 분해능0.1V)의 전압 출력이 가능 최고20000PΩ 표시(P=10E+19) [설정 전압과 저항 표시 범위 예] |  |
제품 사용 예세라믹 디바이스의 절연 열화 시험 용도 칩 코덴서의 IR 측정 MLCC(적층 세라믹 콘덴서)의 절연 측정 태양 배터리 셀 피막의 절연 측정 노이즈 필터의 절연(하이 레지스턴스) 측정 수정 디바이스의 절연 측정 도장(도료)의 표면 저항율 측정 외관의 대전 전도 층정 다이오드의 미소 누설 전류 측정 포토커률러의 1차측 2차측 절연(고저항) 측정 프린터 토너, 롤러의 절연 측정 반도체 메이커용 절연 씰의 평가 시험 용도 테이핑 머신, 선별기, 자동기 내장 탑재 용도 |
무료 소프트로 설정 저장 및 백업이 가능"SM 샘플 어플리케이션"으로 측정 조건 설정을 간단 저장.
|
