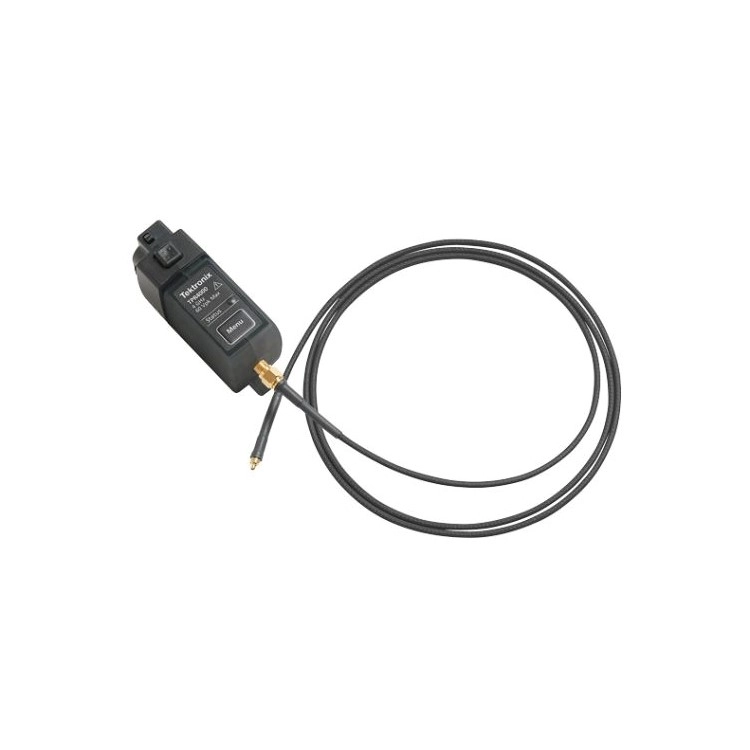

TEKTRONIX TPR 시리즈 파워 레일 프로브
가격문의(상세정보 참조)
TEKTRONIX TPR 시리즈 파워 레일 프로브
TEKTRONIX TPR SERIES Power Rail Probes
전원 무결성 측정에 최적화된 이러한 프로브에는 낮은 노이즈 기여도와 최대 60V의 DC 오프셋, 광대역, 저부하, 광범위한 연결 대체 기능이 결합되어 있습니다.
클릭 하시면 이동합니다.
텍트로닉스 ・ TEKTRONIX
TPR
파워 레일 프로브
TPR SERIES Power Rail Probes
 파워 레일 프로브는 기존 패시브 프로브와 비교했을 때 전원 관련 회로 해석에 대한 초정밀의 정확도를 제공합니다. |
기존 전원 무결성 애플리케이션은 일반적으로 패시브 또는 디퍼렌셜 프로프를 사용하여 전원 레일 측정을 하였습니다. 빠른 기술 변화로 인하여 신호의 속도가 매우 빠르고 정확도가 더 높은 전원 노이즈 측정이 필요하게 되었습니다. 이러한 변화는 수GHz의 대역폭을 필요할 만큼 확장되고 있습니다. 새로운 설계에는 더 넓은 대역폭을 제공하여 더 많은 신호 내용을 볼 수 있는 동시에 노이즈를 최소화할 수 있는 새로운 측정 장비가 필요합니다. 최저 노이즈 TPR1000/4000 전원 레일 프로브는 정확도를 기하기 위해 프로브의 로딩 임팩트를 줄이고(특히 가장 민감한 측정 환경에서), 노이즈 영향을 낮추며 높은 대역폭에 대한 옵션을 제공합니다. |
새로운 파워 레일 프로브는 최대 4GHz의 전원 레일의 신호 변화를 보여줄 수 있으며, ±60V의 오프셋 전압 범위를 제공하여 플러그에서 집적 회로의 핀까지 이어지는 전원을 측정합니다. 또한 전압 레일에서 ±1V의 넓은 동적 범위를 제공해 전원 라인 또는 부하의 변화로 인해 많은 전류가 발생할 때의Droop 전류를 확인할 수 있습니다. 노이즈 특성이 좋은 스코프와 결합하여 파워 레일 프로브의 조합을 사용하면 측정 장비에 숨겨져 있을 지도 모를 노이즈에 대해서 걱정할 필요가 없습니다. 또한 이전에는 볼 수 없었던 아주 미세한 글리치 신호에 대해서도 걱정할 필요가 없습니다. |  |
 |

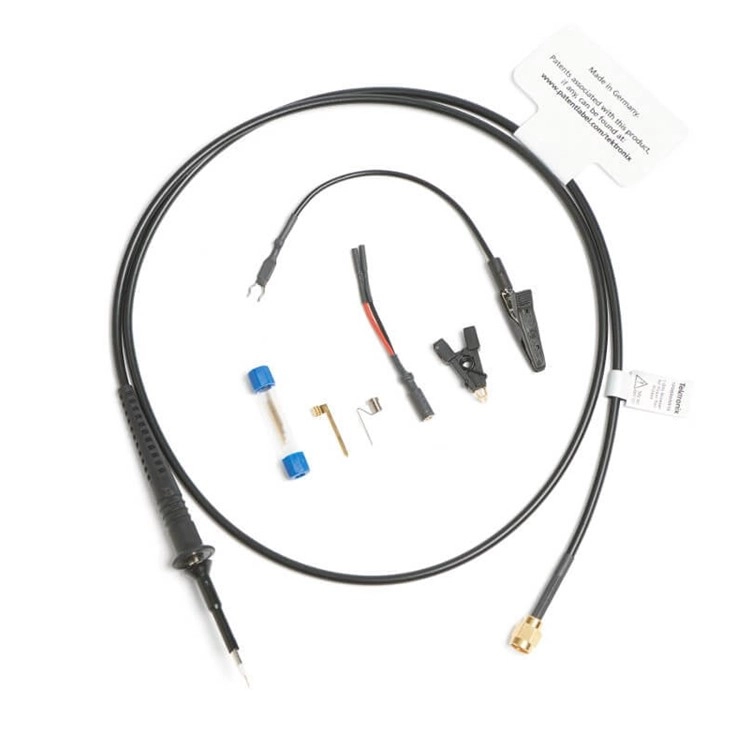

전력 엔지니어들은 더 좁고 세밀한 설계에서 더 많은 전력 효율성을 얻어야 하는 어려움을 겪고 있습니다. 일반적으로 검증 시 다른 신호와 병렬로 1개 이상의 전원 레일을 프로빙해야 하는 자동차, 소비재, 산업용 제품 시장 분야의 엔지니어가 특히 그렇습니다. 이 경우 협소한 공간, 숨겨진 신호, 더 작은 회로 구성 요소 문제로 인해 신호 연결 자체에 새로운 제약이 생깁니다. 파워 레일 프로브는 연결 방식이 자유로운 모듈식 연결 옵션과 함께 제공되어 대부분의 요구 사항을 충족할 수 있습니다. 이제 전원 레일에 연결된 테스트 포인트에 솔더링할 때 MMCX 타입 연결을 사용하여 테스트를 수월하고 간편하게 셋업할 수 있습니다. |
거의 모든 산업군에서 전원 무결성에 관한 요구 사항은 점점 더 엄격해져 가고 있으며 설계에서 전원 레일의 수는 증가하고 있습니다. 대역폭 요구 사항에 따라 텍트로닉스는 전원 레일 프로브와 최적의 조합이 되는 오실로스코프 제품군을 보유하고 있습니다. 마이크로프로세서, 메모리 디바이스, FPGA, 저장 장치 및 이미지 센서 같은 고속 장치의 전원 무결성에 대해 연구 중이고 2~4GHz 범위에서 리플 측정을 정확하게 수행해야 하는 엔지니어를 위해 대역폭이 최대 8GHz에 이르는 6 시리즈 MSO 스코프를 제공하고 있습니다. 4GHz만큼의 대역폭은 필요하지 않지만 측정해야 할 전원 레일의 개수가 계속 많을 경우 5 시리즈 MSO의 채널을 최대 8개, 2GHz까지 사용할 수 있습니다. MDO3000 및 MDO4000C 오실로스코프는 1GHz 미만의 전형적인 리플 값을 측정할 때 유용한 옵션을 제공합니다. |  |
TPR TPR 1000 TPR 4000 TPR 텍트로닉스 텍트로닉스 TPR TPR TEKTRONIX TEKTRONIX TPR TPR SERIES TPR SERIES 텍트로닉스 텍트로닉스 TPR SERIES TPR SERIES TEKTRONIX TEKTRONIX TPR SERIES TPR 시리즈 TPR 시리즈 텍트로닉스 텍트로닉스 TPR 시리즈 TPR 시리즈 TEKTRONIX TEKTRONIX TPR 시리즈
