히오키 ・ HIOKI
IM3536
LCR미터

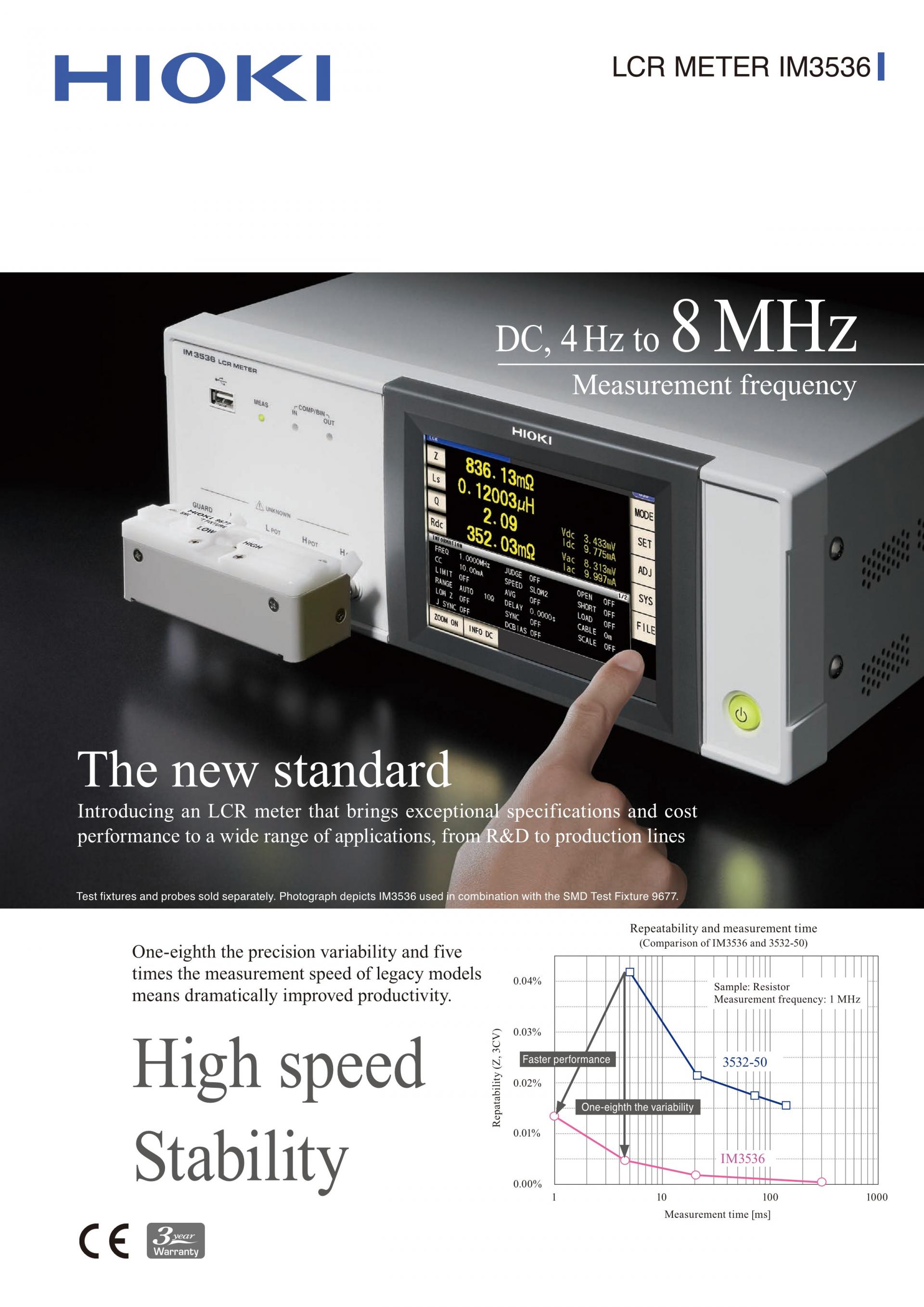

IM3536 LCR METER

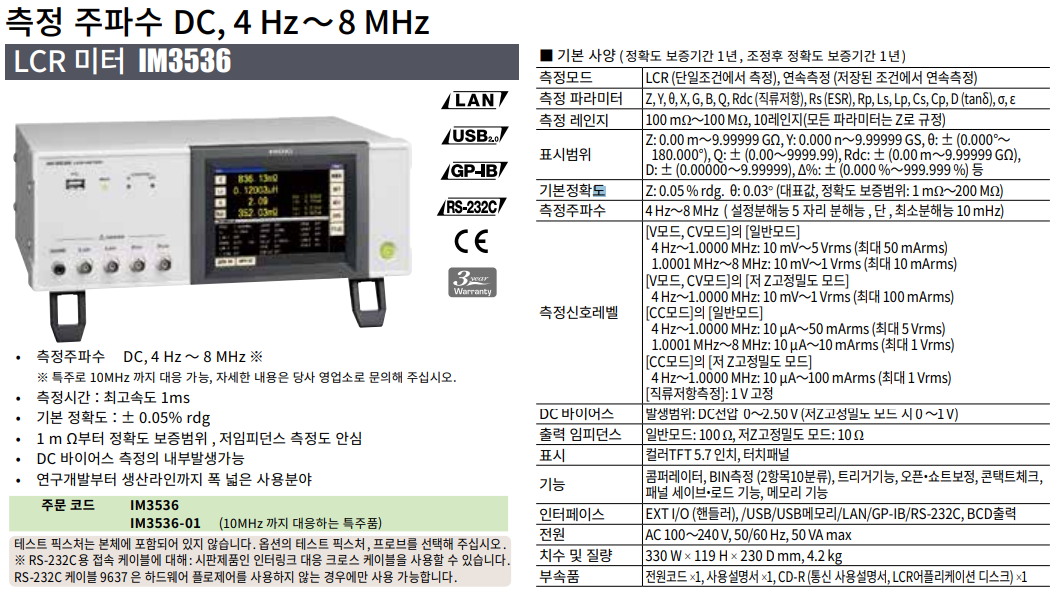

전해 콘덴서의 용량 측정 방법 : LCR 미터 IM3536전해 콘덴서 용량을 규정할 때의 측정 조건은 JIS 규격으로 정해져 있습니다. 하지만 전해 콘덴서의 정전기 용량값은 측정 주파수에 따라 크게 달라지기 때문에 실제 사용하는 회로 조건에 맞춘 주파수로도 용량값을 확인합니다. LCR 미터 IM3536은 측정 주파수를 DC, 4 Hz ~ 8 MHz로 광범위하게 설정할 수 있어, 실사용 조건에서의 평가에 최적화되어 있습니다. |
적층 세라믹 콘덴서의 용량 측정 방법 : LCR 미터 IM3536적층 세라믹 콘덴서에는, 측정 전압에 따라 용량이 변화하는 고유전율형과 변하지 않는 온도 보상형이 있습니다. 용량을 규정할 때의 측정 조건은, 온도 보상형/고유전율형 각각이 JIS 규격으로 정해져 있습니다. LCR 미터 IM3536는 측정 주파수를 DC 4 Hz ~ 8 MHz, 측정 전압을 10mV ~ 5V로 광범위하게 설정할 수 있어, 측정 대상에 따라 각기 다른 수많은 조건에서의 측정에 최적화되어 있습니다. |
인덕터(코일)의 인덕턴스 측정 방법 : LCR 미터 IM3536인덕터(코일)가 갖는 인덕턴스와 코일의 기생 용량으로 인한 LC 공진 현상을 자기 공진이라고 합니다. 또한 이 자기 공진이 발생하는 주파수를 자기 공진 주파수라고합니다. 코일의 평가시에는, 자기 공진 주파수보다 충분히 낮은 주파수에서 L과 Q를 측정해 주십시오. LCR 미터 IM3536은 측정 주파수를 DC, 4 Hz ~ 8 MHz로 광범위하게 설정할 수 있어, 주파수를 바꾸어 측정하는 평가에 최적화되어 있습니다. |

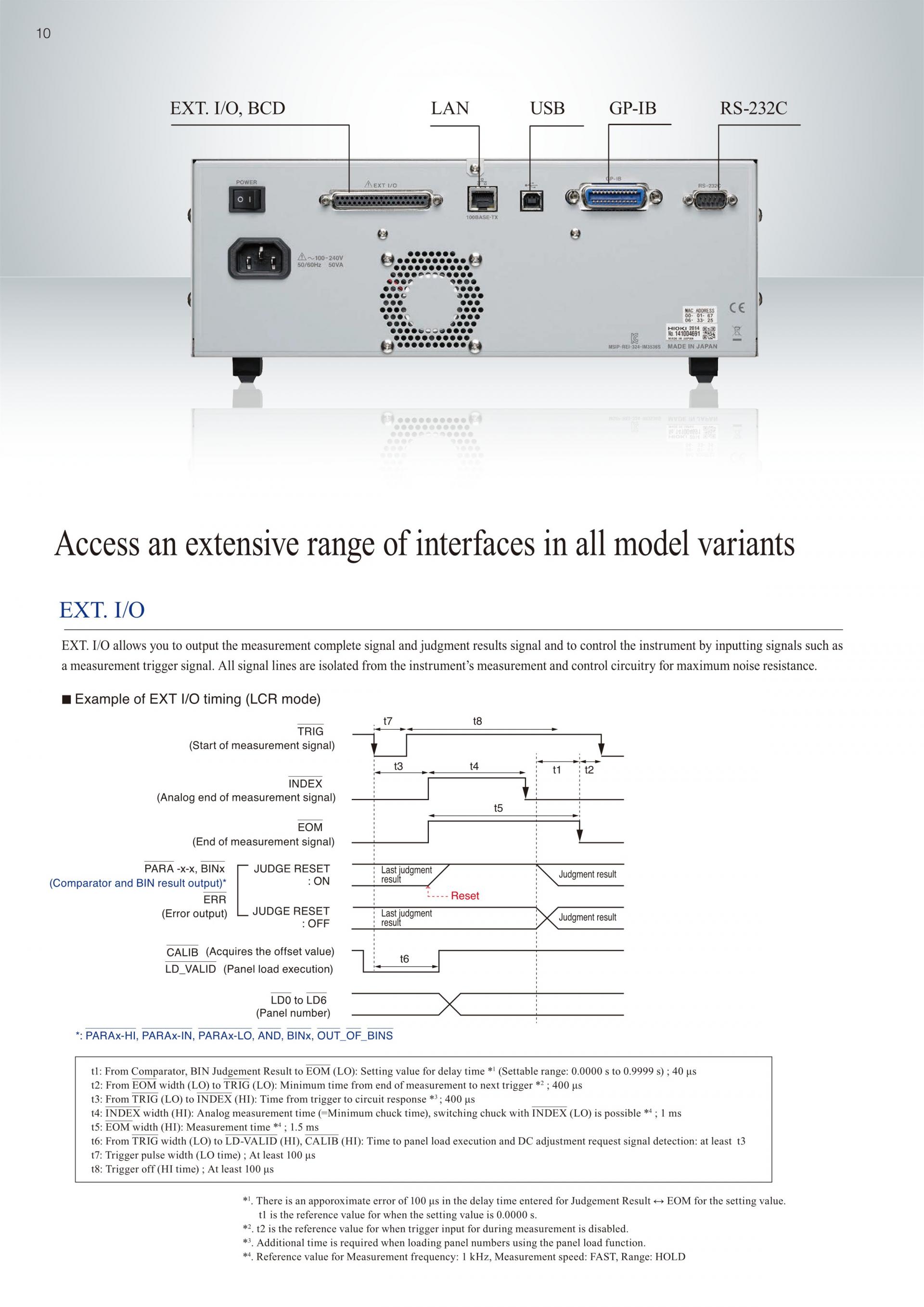

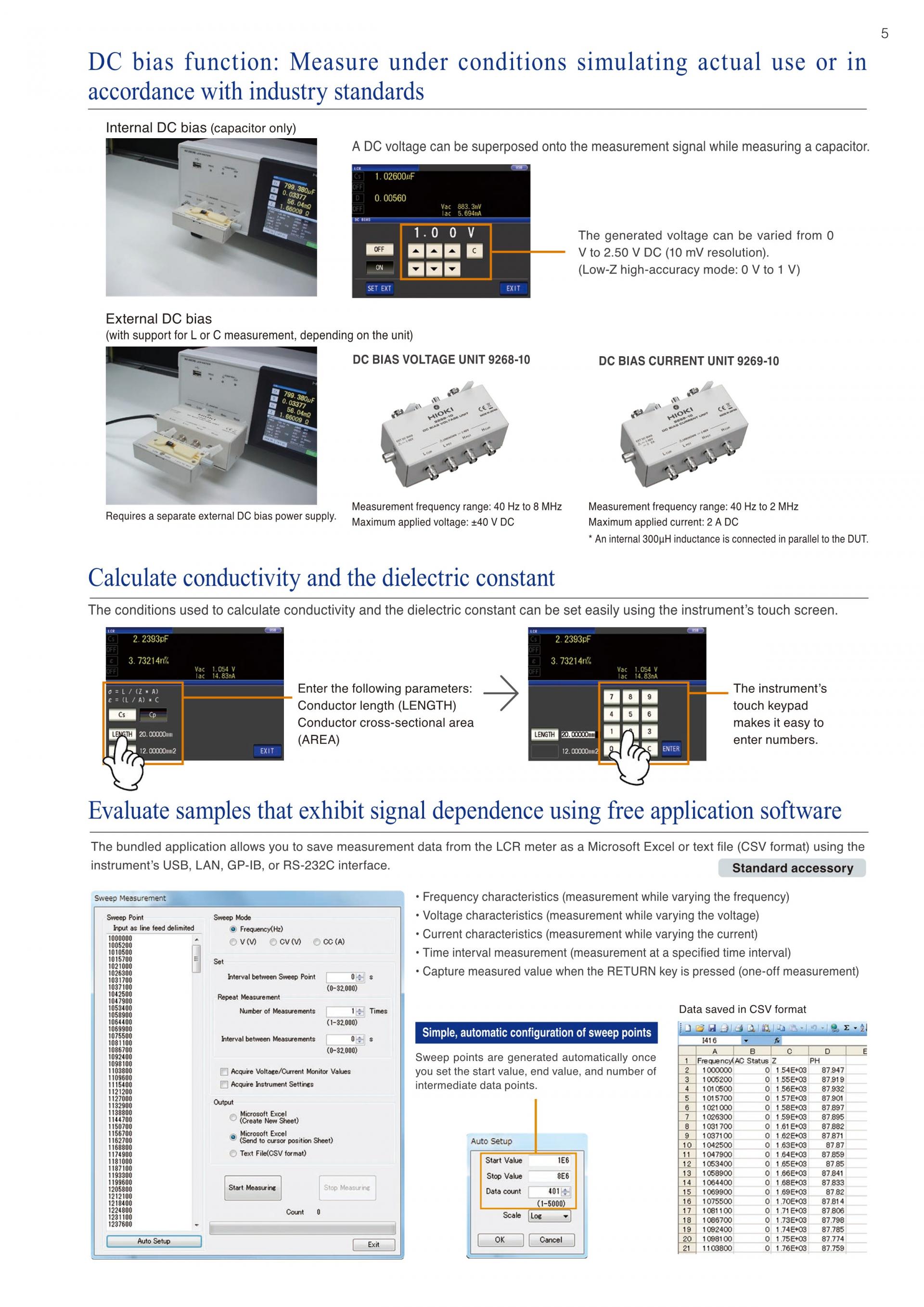

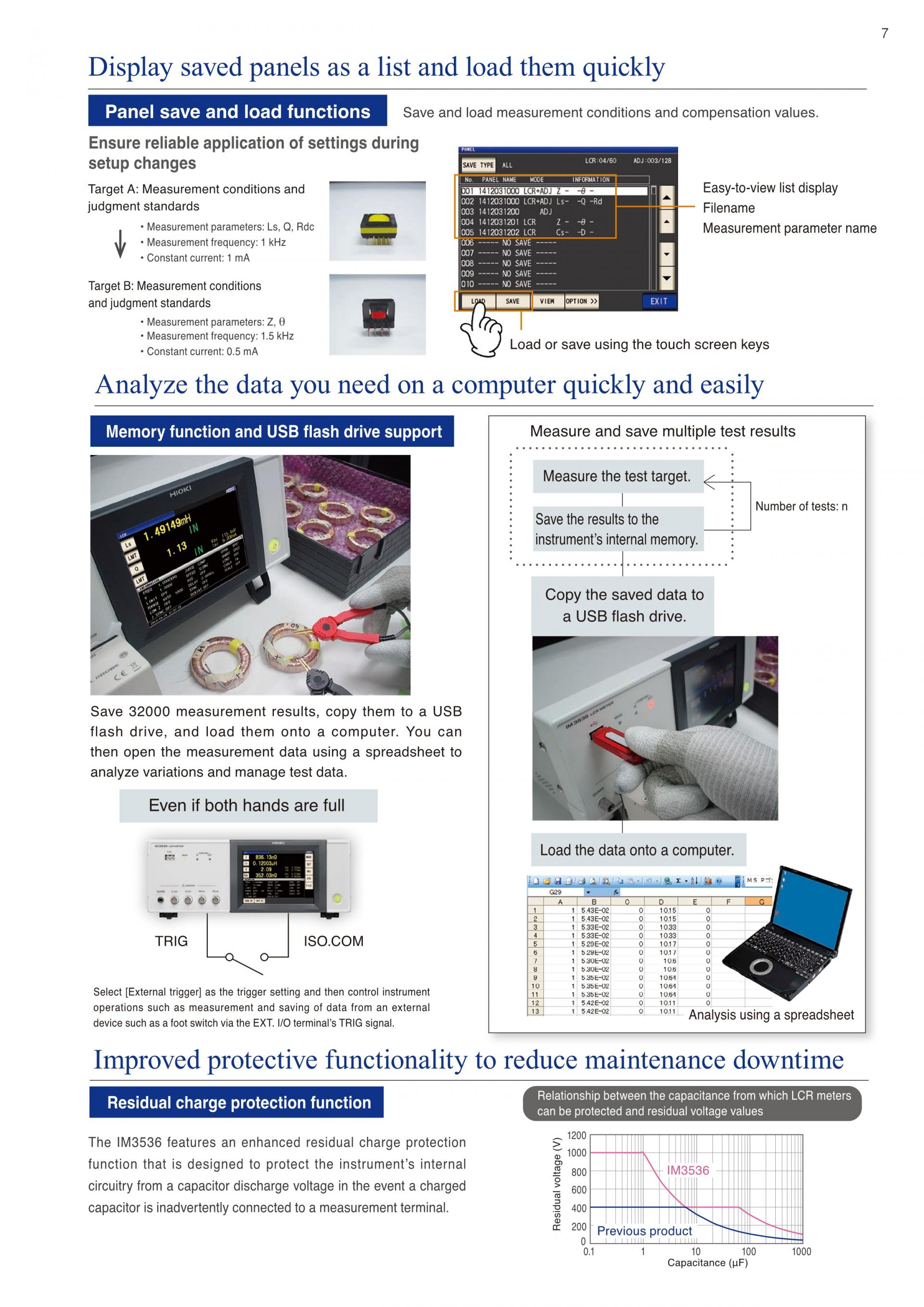

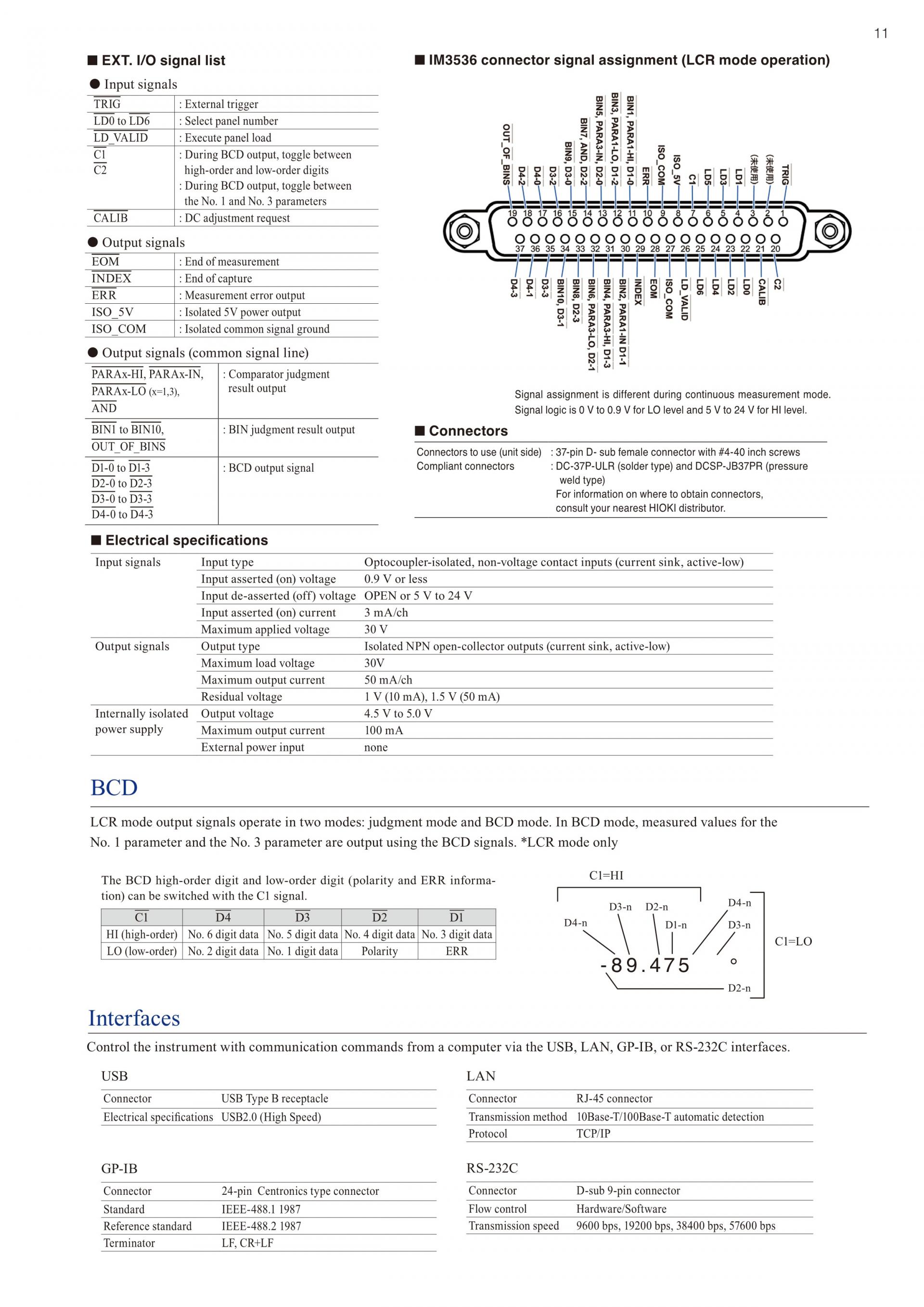

인덕터의 주파수 특성 측정 : LCR 미터 IM3536LCR 미터 IM3536은 측정 주파수를 DC, 4 Hz ~ 8 MHz로 광범위하게 설정할 수 있어 주파수를 바꾸어 측정하는 평가에 최적화되어 있습니다. 함께 제공되는 LCR 샘플 응용 프로그램(CD-R)을 PC에 설치, 인터페이스를 통해(USB, GP-IB, RS-232C) 지정 점수의 주파수를 가변, 자동 측정하여 그 측정 데이터를 Microsoft Excel 및 텍스트 파일로 저장할 수 있습니다. |
응용 프로그램의 안내샘플 응용 프로그램의 다운로드 및 통신 커맨드의 설명서를 보실 수 있습니다. |  |

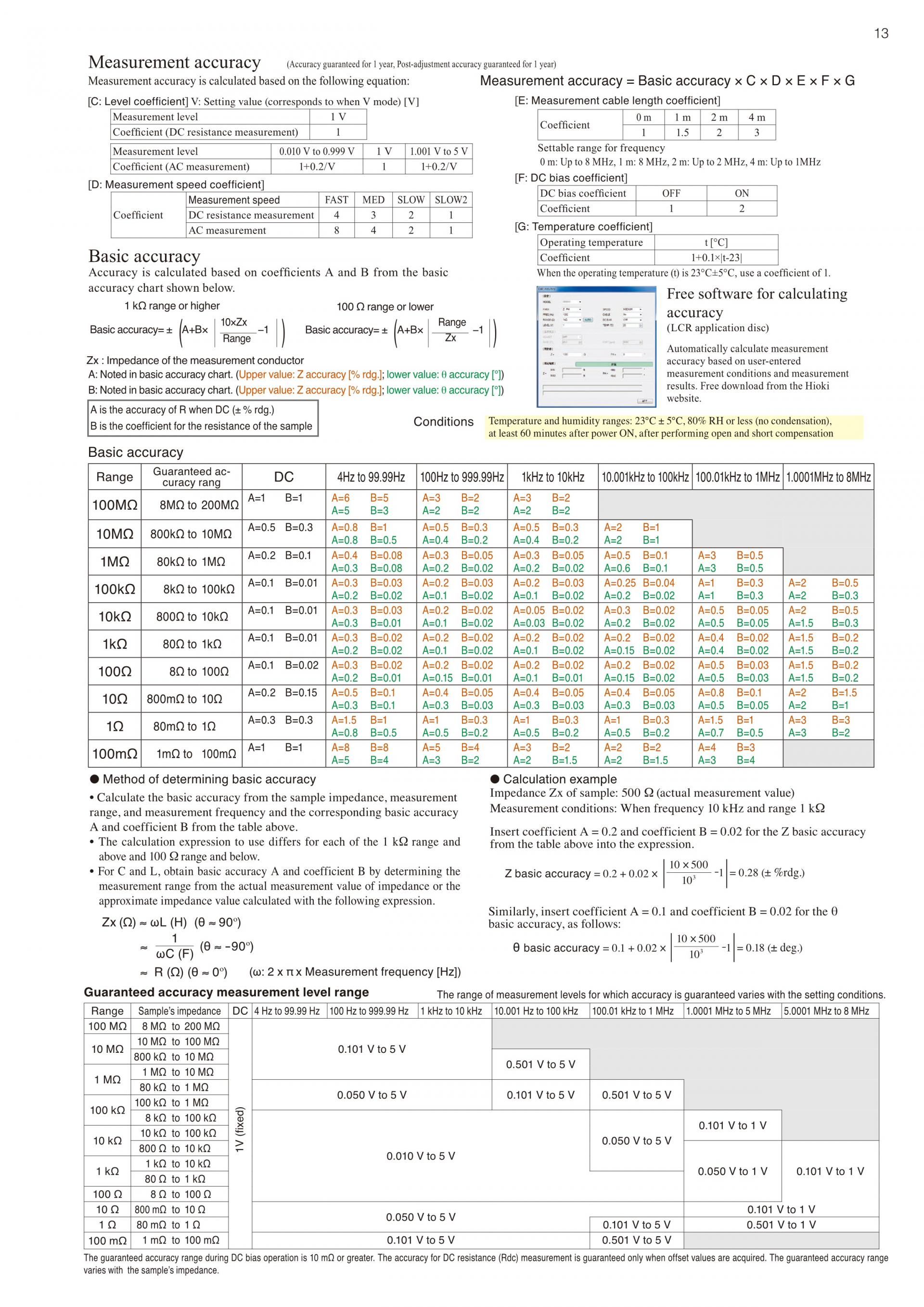

정확도 계산 프로그램 안내수치를 입력하는 것만으로 간단히 정확도 계산이 가능합니다. |  |
