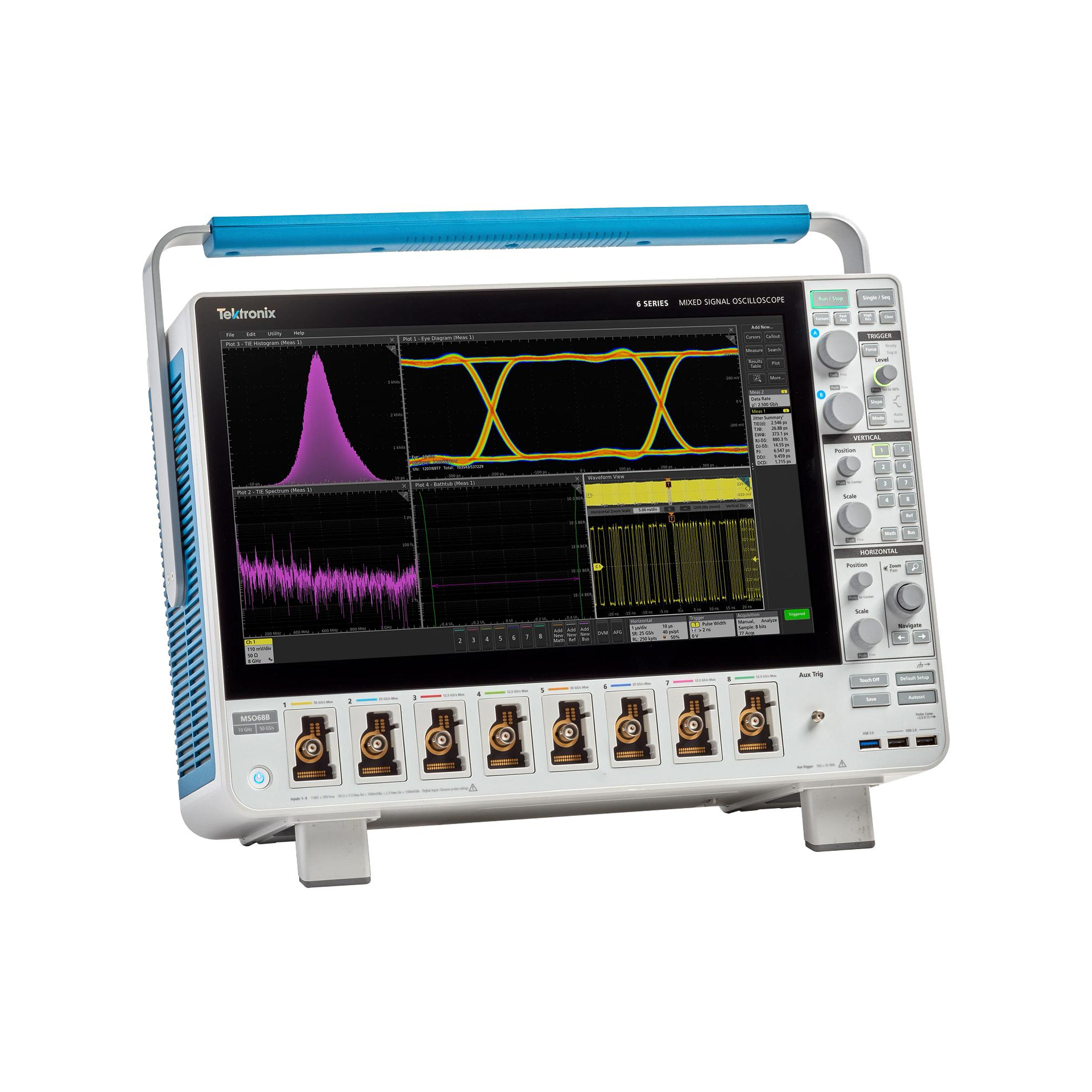

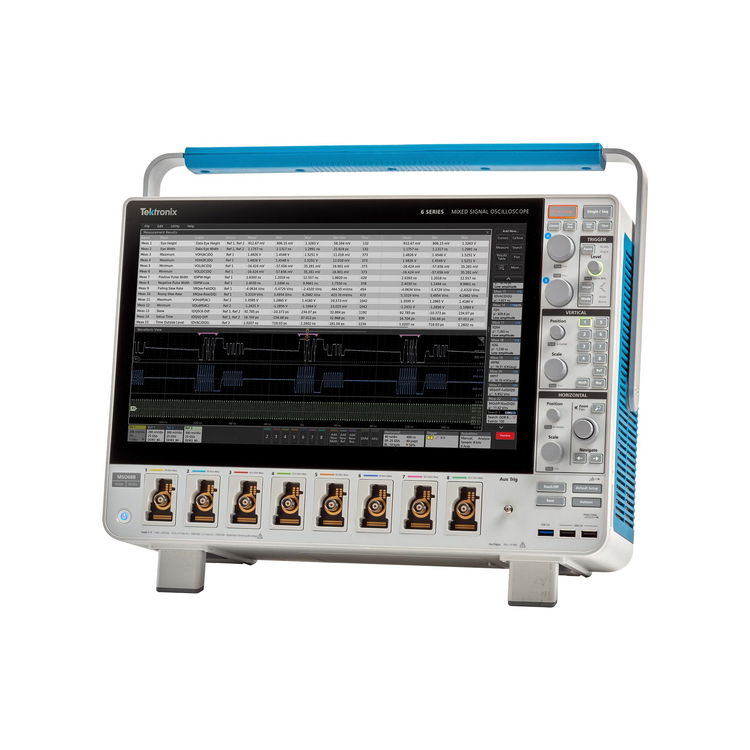

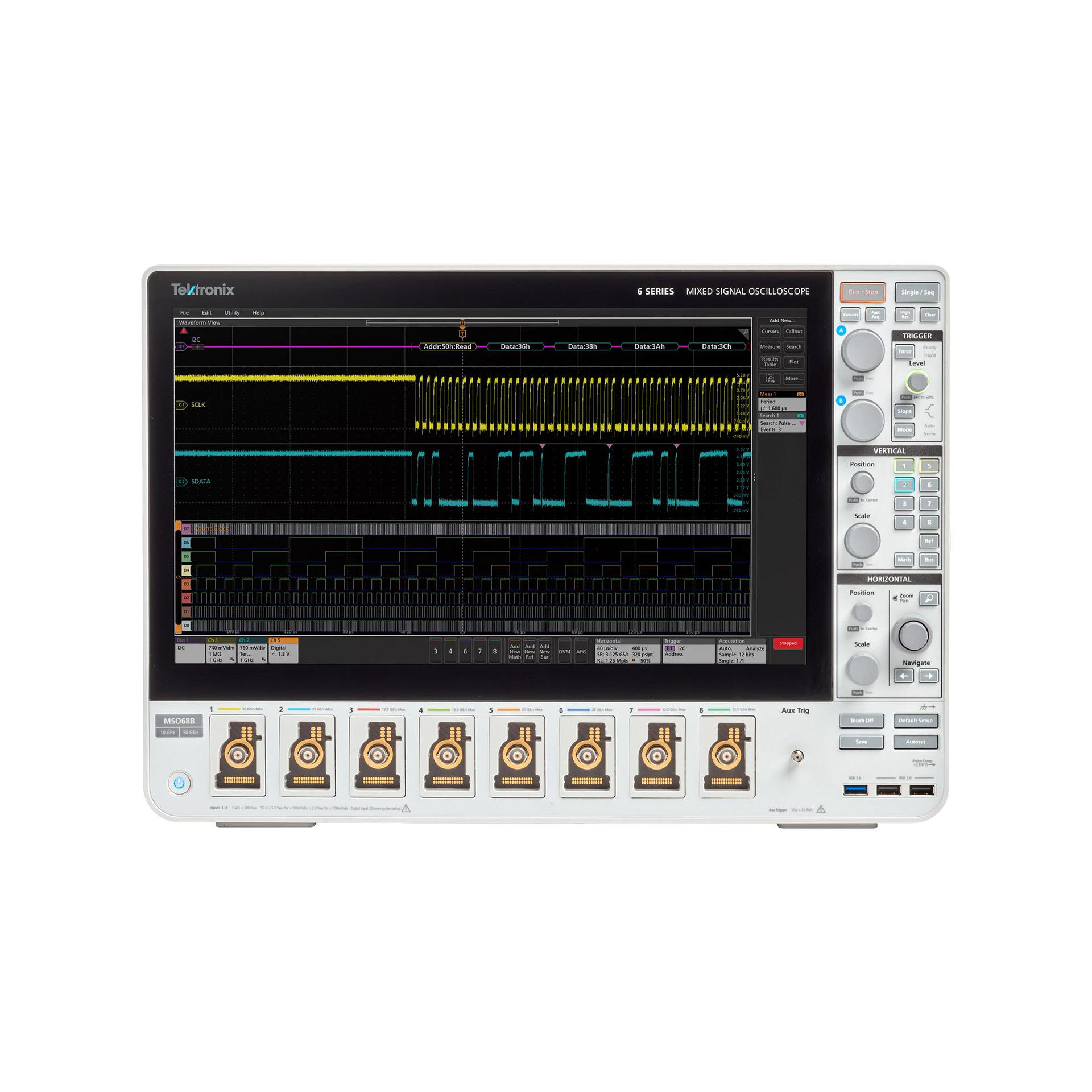

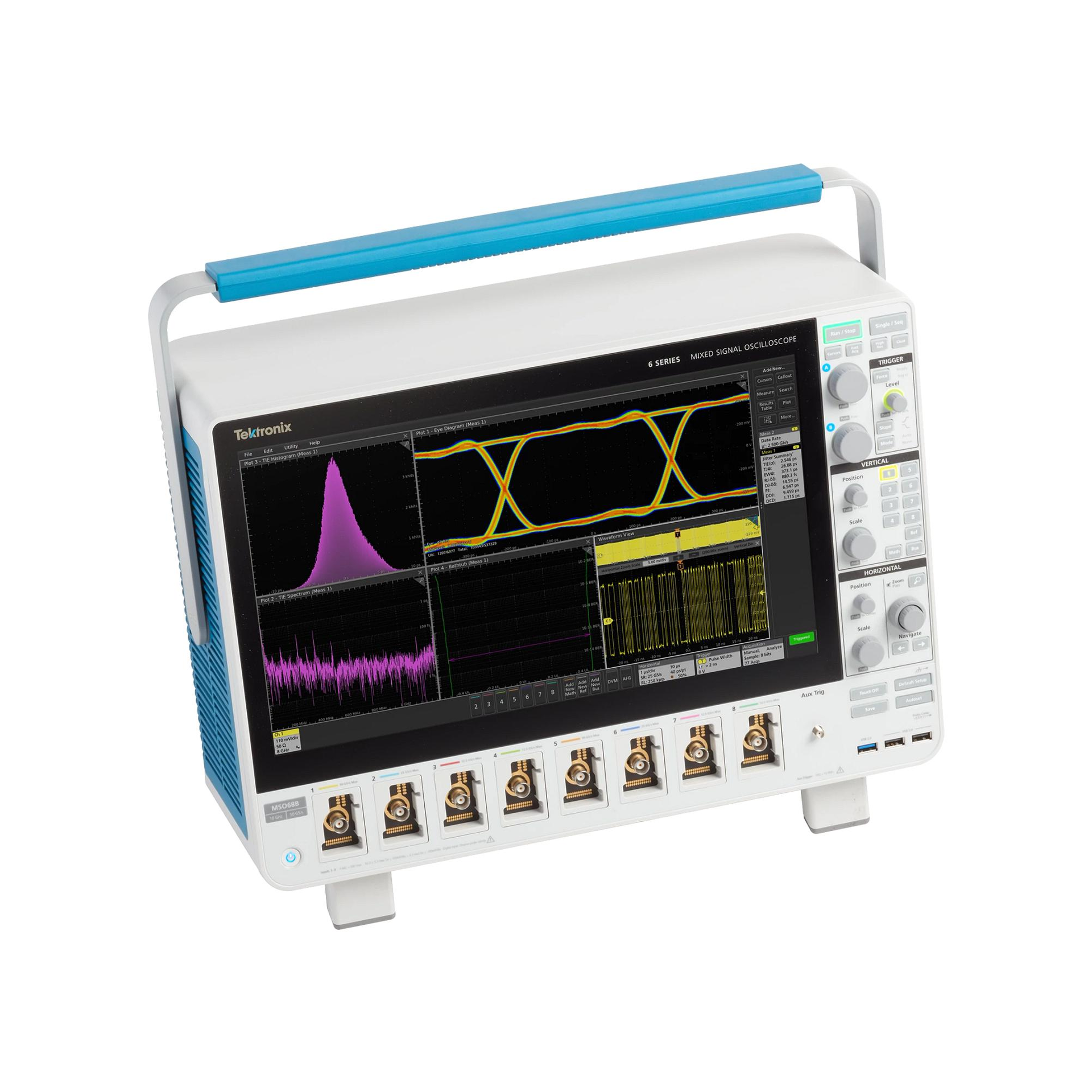

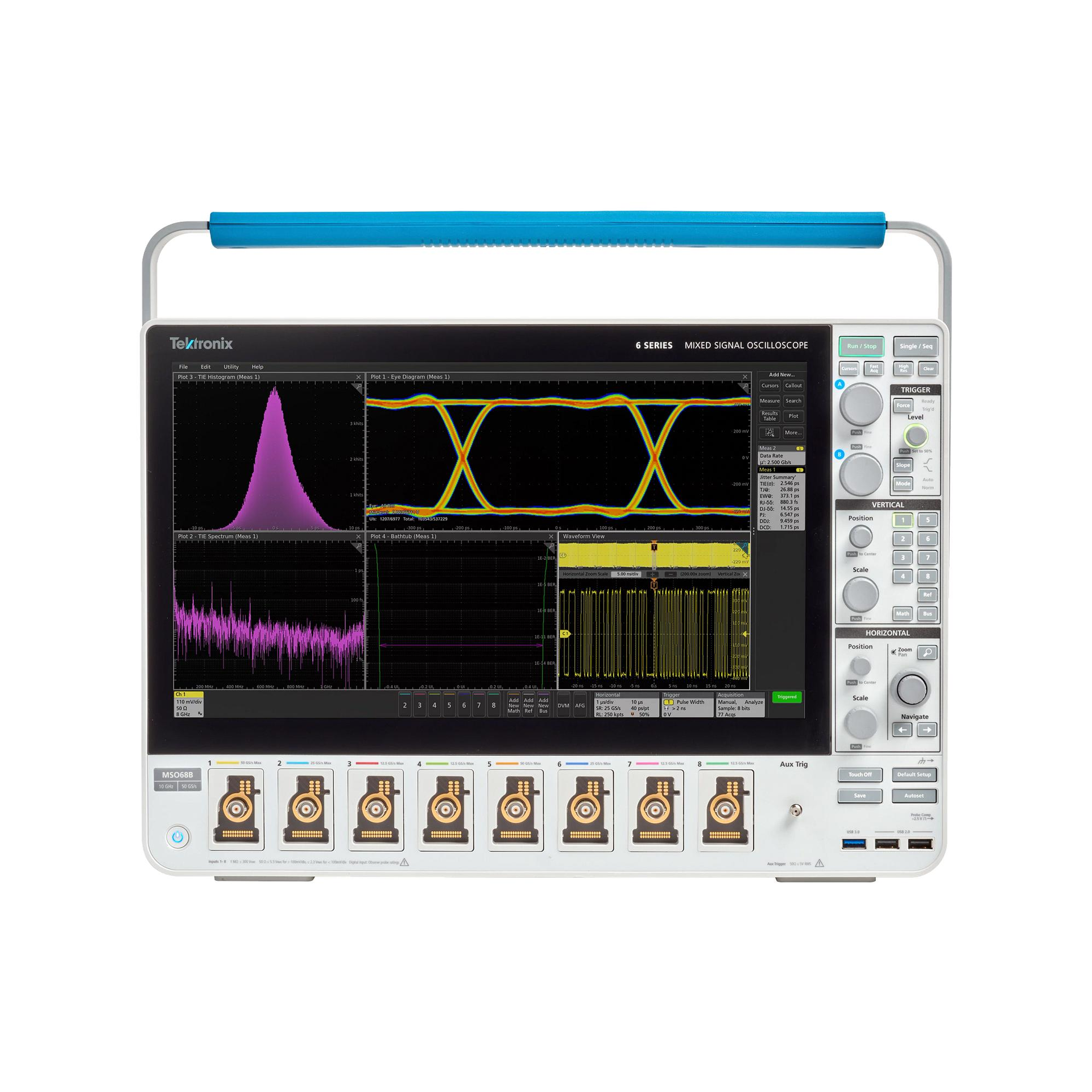

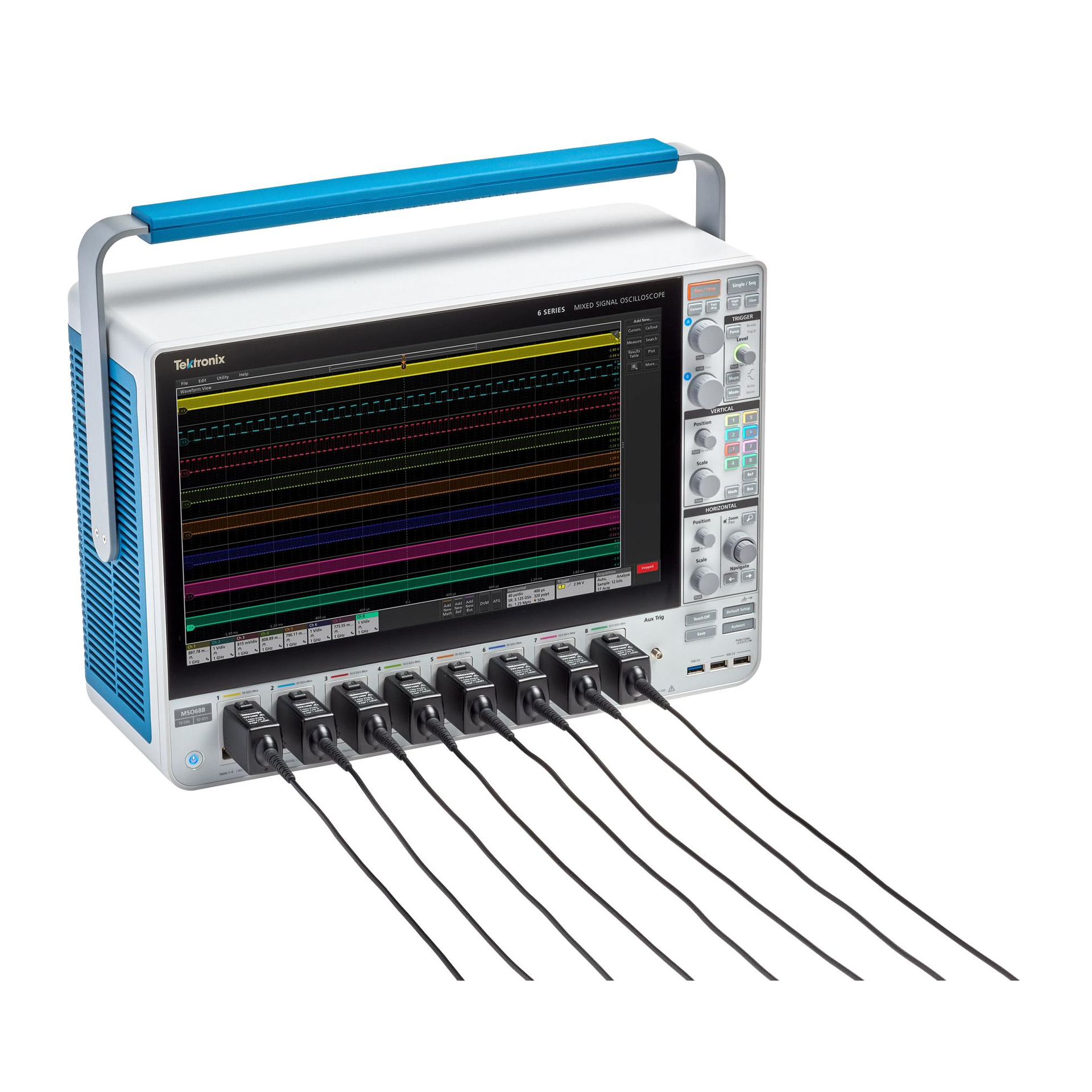

6 시리즈 B MSO 혼합 신호 오실로스코프
6 Series B MSO
MSO64B / MSO66B / MSO68B
1GHz부터 최대 10GHz까지 업그레이드 가능한 대역폭으로 고속 설계의 문제를 해결하고 유효성을 검증할 수 있습니다. 낮은 노이즈와 최대 50GS/s의 샘플링 속도로 정확한 측정 결과를 얻을 수 있습니다. 6/8채널 모델을 갖춘 설계에 대해 자세히 알아보십시오.
최저 노이즈
이전에는 볼 수 없었던 신호 정보를 확인할 수 있습니다.
- 새로운 TEK061 프런트엔드 ASIC를 통해 입력 노이즈를 최소화할 수 있음
- 5GHz에서 12비트의 해상도, 200MHz에서 최대 16비트 해상도 제공
- 1mV/div, 1GHz일 때 노이즈 < 55µV
- 50mV/div, 10GHz일 때 노이즈 < 1.25mV
동기화된 다중 채널 스펙트럼 분석
4개, 6개 또는 8개의 스펙트럼 분석을 확인할 수 있습니다. 병렬로 시간 도메인 신호 처리 기능을 사용하는 하드웨어 디지털 다운컨버터(DDC)에서 흥미로운 기능을 제공합니다.
- 아날로그 채널을 파형이나 스펙트럼으로 또는 두 가지로 모두 볼 수 있음
- RF 주파수 또는 진폭 변경 시 도표 작성 및 트리거링
- 스펙트럼과 시간 도메인 파형이 동기화되어 RF 및 시간 도메인 이벤트의 상관관계를 파악할 수 있음
- 중심 주파수와 RBW 등의 스펙트럼 제어 기능이 시간 도메인 제어 성능과 완전히 독립적으로 작동

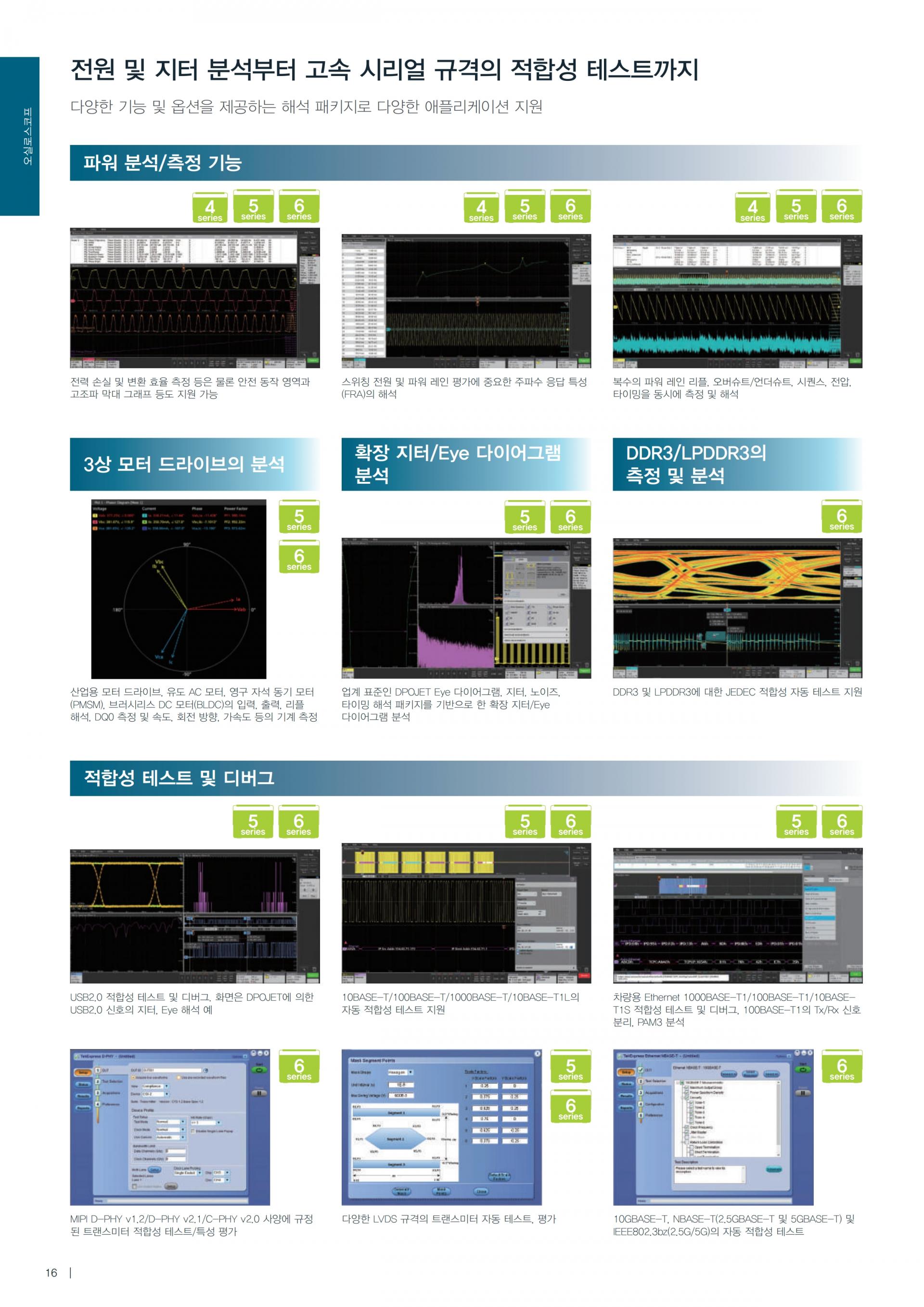

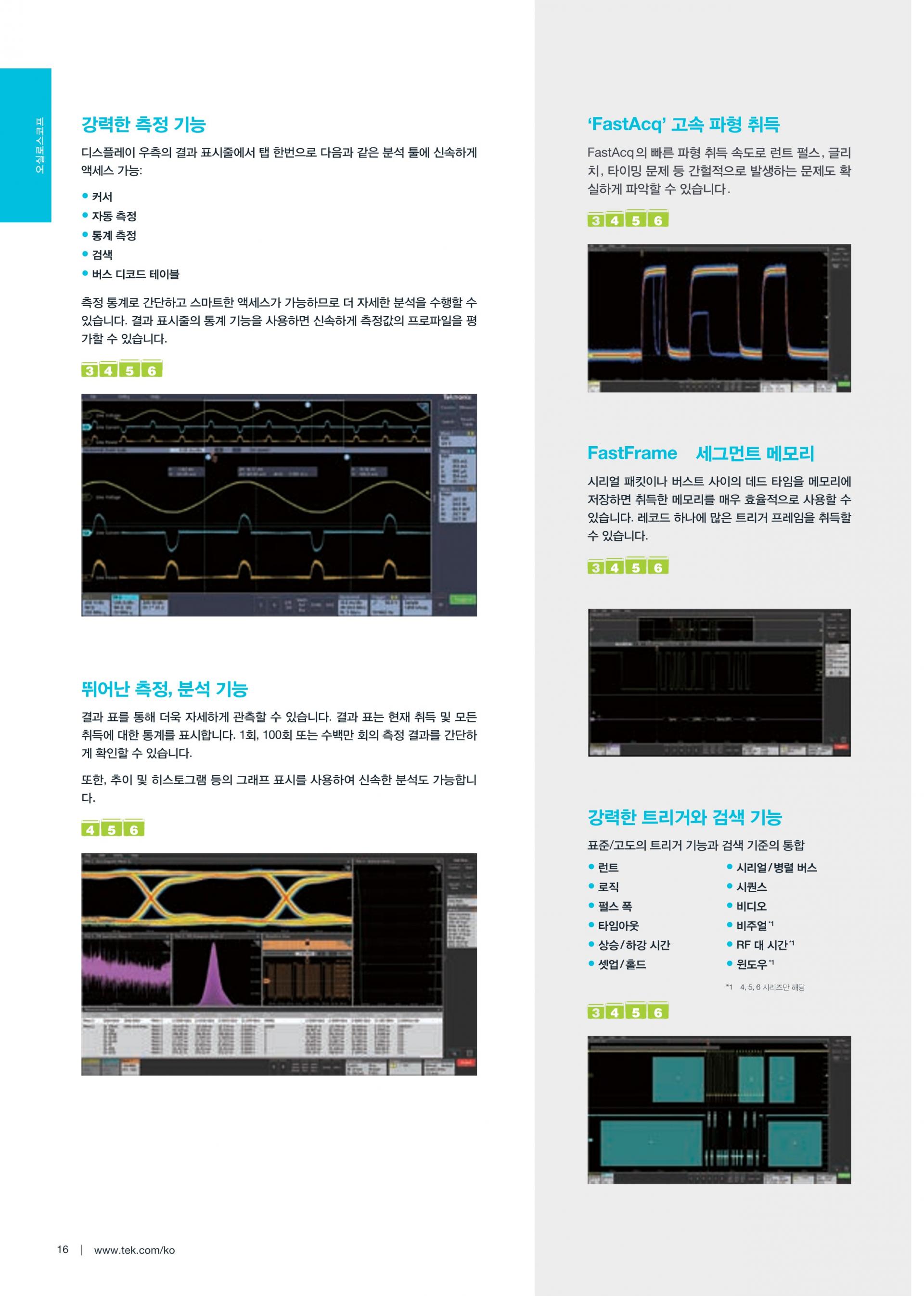

고급 분석 기능 간소화
GHz 클럭 및 직렬 버스에서 간편하게 지터 특징을 지정할 수 있습니다. 측정 기능이 통합되어 통계 정보를 일상 작업의 도구 키트로 가져올 수 있습니다. 동일한 간편 Drag & Drop 작업을 사용해 고급/일상 측정 기능을 추가할 수 있습니다.
- Automated Measurements and Trend Analysis
- 스펙트럼 뷰에서 다중 채널 스펙트럼 분석 동기화
- 고급 지터 분석
- Advanced Power Analysis
- 파워 레일 측정
- Memory Analysis and Debug
- High-speed Serial Compliance
- 5G NR 신호 분석

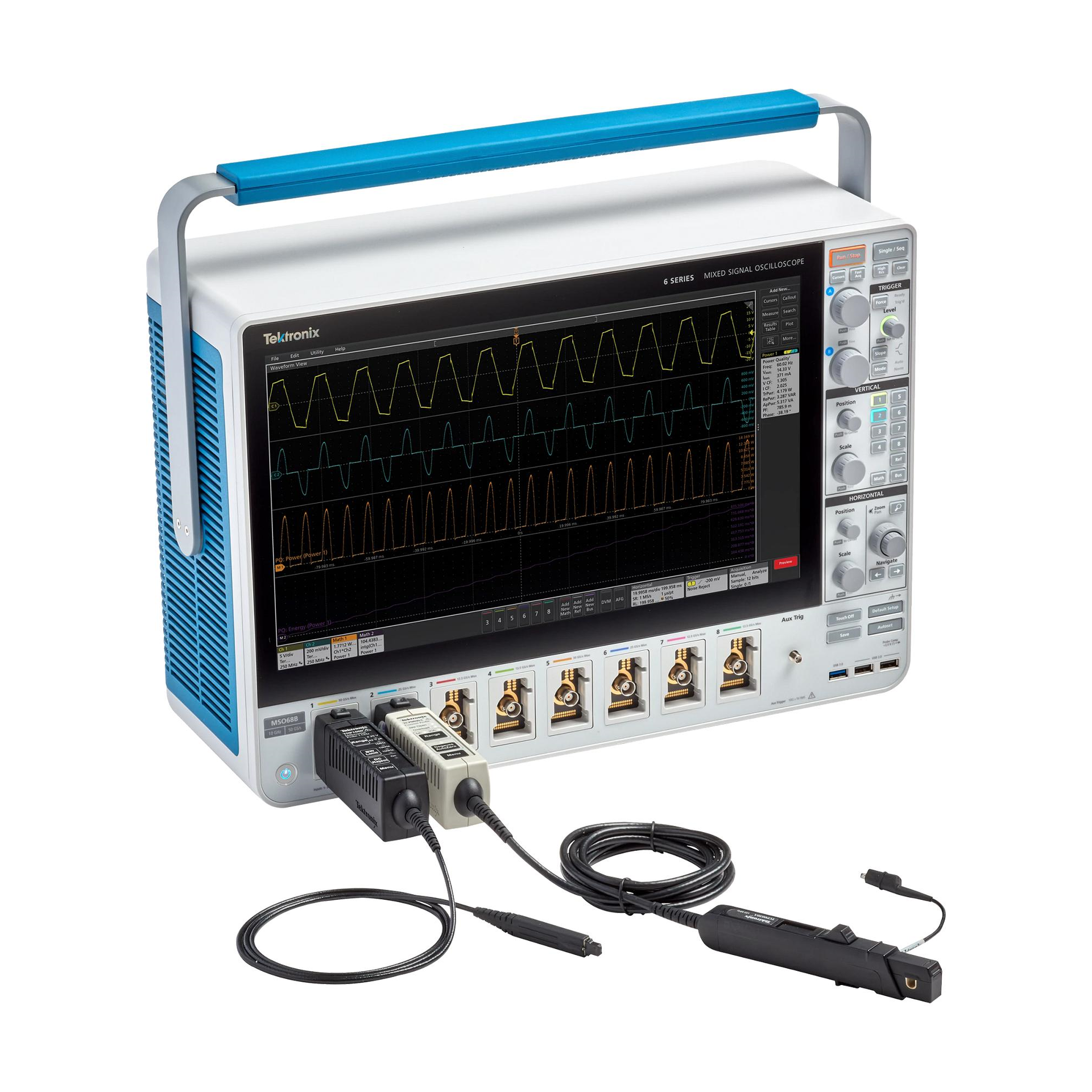

프로브 팁에서 시작되는 충실도

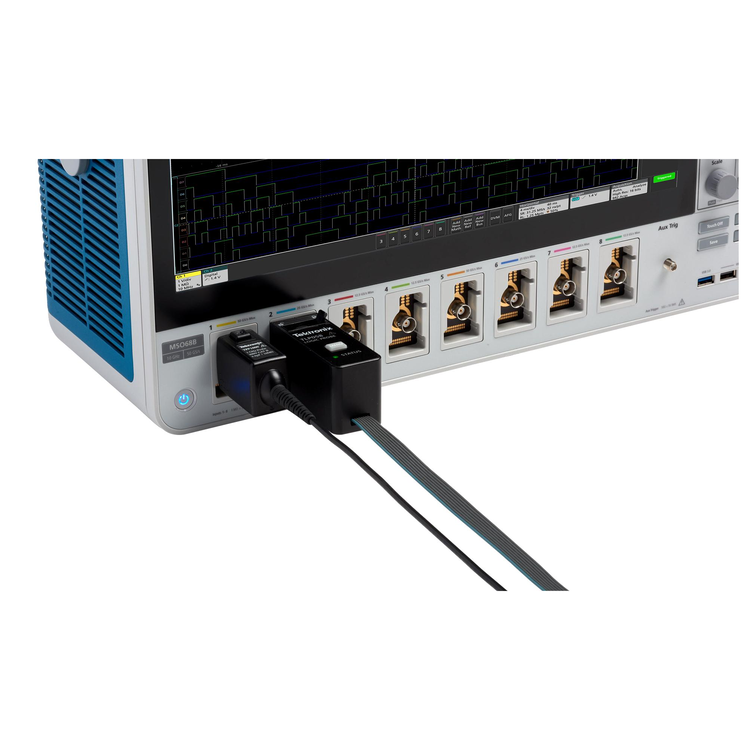

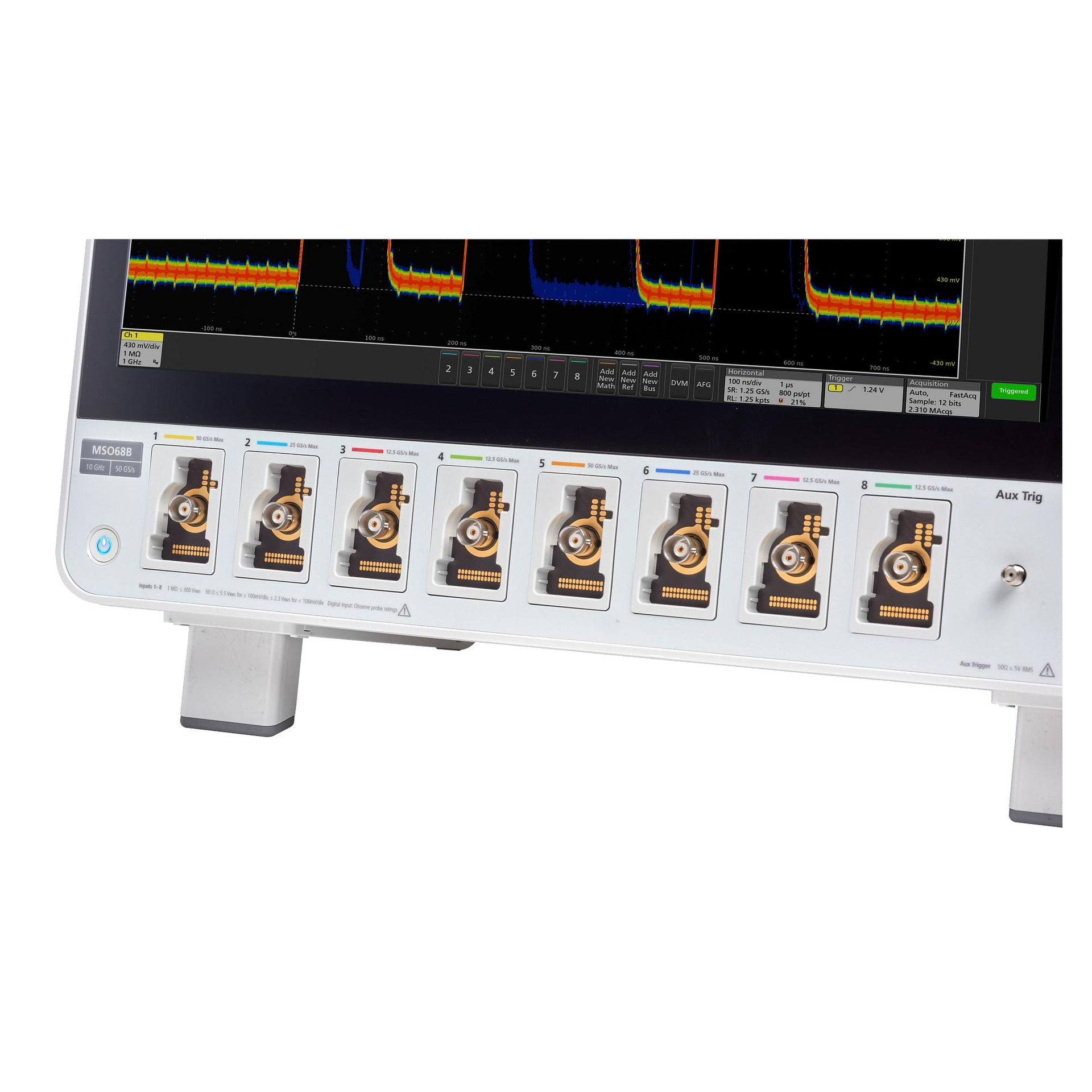

각 4, 6, 8개의 FlexChannel® 입력 채널에서 1GHz의 프로브를 사용하여 회로를 찾아볼 수 있습니다. 고성능 싱글 엔드 액티브 프로브 또는 디퍼런셜 프로브를 연결하거나, TriMode 프로브를 사용하여 한 번에 두 작업을 모두 실행할 수 있습니다. FlexChannel 입력에 TLP058 로직 프로브를 연결할 경우, 디지털 채널 8개로 확장할 수 있어 시스템의 가시성을 확장할 수 있습니다.
- 1MΩ 및 50Ω의 입력 터미네이션 내장

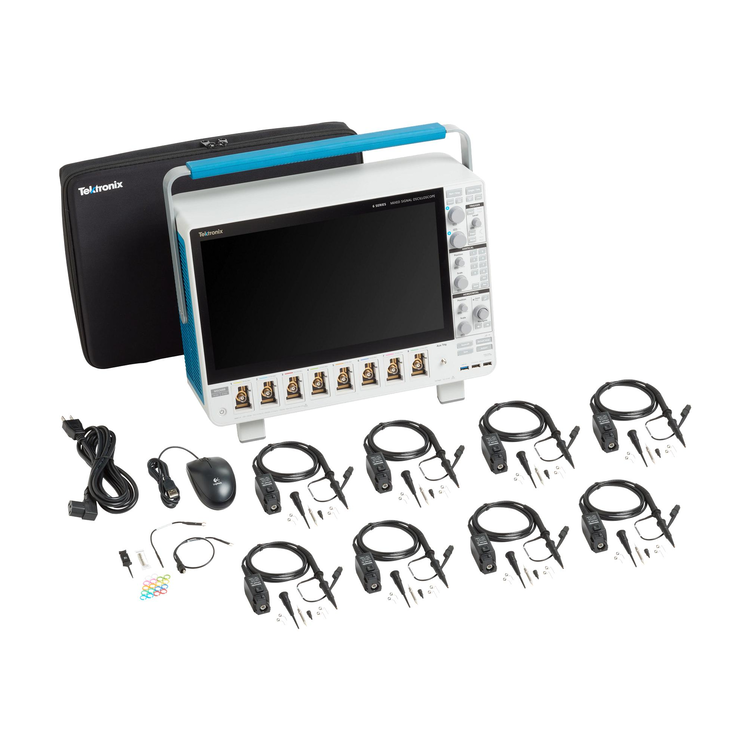

- 각 입력에 대해 1GHz 저부하 패시브 프로브 포함
- 디퍼런셜, 전류, 파워 레일 프로브 및 광학적 Isolation 프로브용 채널당 프로브 전력이 10W인 TekVPI 프로브
- TDP7700 시리즈 4, 6, 8, 10GHz TriMode 프로브 -- 고속 통신 충전용으로 적합
