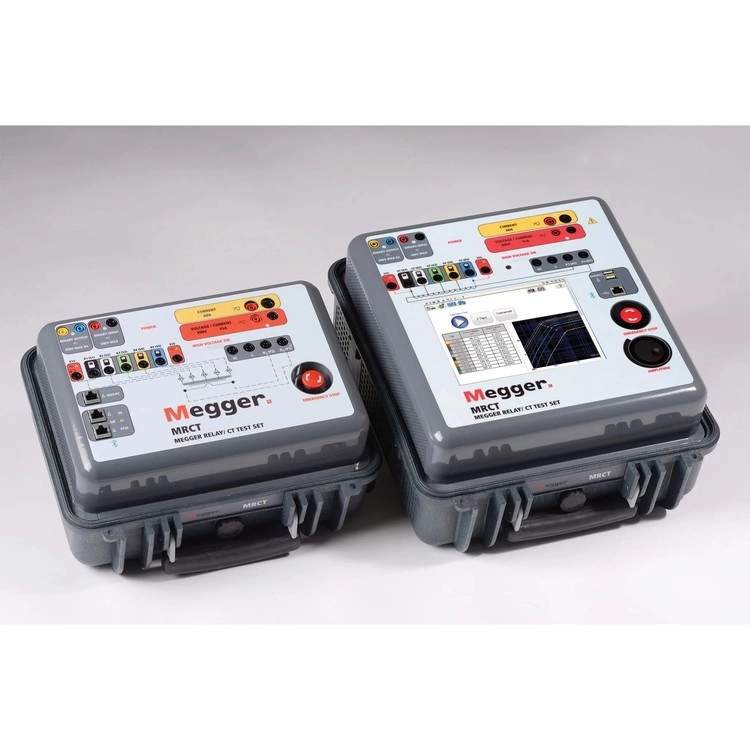

MEGGER MRCT 변류기 시험기
가격문의(상세정보 참조)
- X1~X5까지 5개의 탭 권선비를 전체 동시에 측정하여 테스트 시간 단축
- 단상계전기시험기를 옵션으로 빌트인 가능
- 최대 30kV의 니포인트가 있는 CT를 테스트하기 위한 DC 여기 기술(옵션)
- CT 권선비, Knee Point, 포화 곡선, 극성, 위상 변이, 절연저항 자동 시험
- 순시 포화곡선은 Knee point와 같이 여러 곡선으로 표현 가능
- 1kV 절연시험 내장
- 권선저항 측정 가능
- 선명한 컬러 그래픽 터치 디스플레이
- 2000VAC 포화시험 전압
- 자동 및 수동시험 선택 가능
상품
원산지 ENGLAND
제조사 MEGGER
브랜드 MEGGER
배송
택배 · 기본 무료
클릭 하시면 이동합니다.
메거 ・ MEGGER
– 계기용 변압기 테스트 > 전류 및 전압 변압기 테스트 > 릴레이 및 변류기 테스트 세트
MRCT
– Instruent Transformer Testing > Current and Voltage Transformer Testing > Relay and Current Transformer Test Set
• 변류기 시험기
– MRCT
주요 특징
- X1~X5까지 5개의 탭 권선비를 전체 동시에 측정하여 테스트 시간 단축
- 단상계전기시험기를 옵션으로 빌트인 가능
- 최대 30kV의 니포인트가 있는 CT를 테스트하기 위한 DC 여기 기술(옵션)
- CT 권선비, Knee Point, 포화 곡선, 극성, 위상 변이, 절연저항 자동 시험
- 순시 포화곡선은 Knee point와 같이 여러 곡선으로 표현 가능
- 1kV 절연시험 내장
- 권선저항 측정 가능
- 선명한 컬러 그래픽 터치 디스플레이
- 2000VAC 포화시험 전압
- 자동 및 수동시험 선택 가능
제품 개요
Megger MRCT는 변류기의 자기소거, 비율, 포화, 권선 저항, 극성, 위상 편차 및 절연 테스트를 수행하는 데 사용되는 가볍고 견고한 휴대용 장치입니다. MRCT는 비율 오류, 포화 곡선 및 니 포인트를 자동으로 계산합니다. MRCT는 단일 및 다중 비율 CT를 자동으로 테스트하기 위한 마이크로프로세서 제어 가변 전압 및 전류 출력과 정밀 기기를 제공하여 테스트 시간을 줄이고 생산성을 높입니다. MRCT는 다중 비율 CT에 직접 연결하고 리드를 변경하지 않고 버튼을 눌러 모든 탭에서 포화, 비율 및 극성, 권선 저항 및 절연과 같은 모든 테스트를 수행합니다.
MRCT는 사용자가 수동 테스트 화면을 사용하여 쉽고 빠르게 수동 및 자동 테스트를 수행할 수 있는 풀 컬러, 고해상도, LCD 터치 스크린인 Megger의 STVI(Smart Touch View Interface) 컨트롤러를 통해 제어할 수 있습니다. - 구축된 테스트 루틴. 대형 디스플레이를 통해 사용자는 테스트가 수행되는 동안 모든 관련 데이터를 쉽게 읽을 수 있으며 변류기의 포화 곡선을 볼 수 있습니다. 장치는 또한 Megger STVI 없이 제공되도록 구성할 수 있으며 Megger의 PowerDB 소프트웨어가 있는 랩톱을 통해 제어할 수 있습니다.
변류기는 변압기, 오일 회로 차단기 또는 개폐 장치에 장착되는 것과 같은 장비 구성에서 테스트할 수 있습니다. 테스트 전에 장비를 전기 시스템에서 완전히 격리해야 합니다.
제품 사양
MRCT | ||
무게 | 16.7 kg | |
크기 | 360 × 193 × 305 mm | |
위상각 | 범위 | 0 ~ 360° |
분해능 | 1분 | |
정확도 | 6분 | |
권수비 | 2차 전압 주입 범위 | 0.8 ~ 2000 |
2000 ~ 5000 | ||
5000 ~ 20000 | ||
2차 전압 주입 정확도 | 0.05 % (0.8 ~ 2000) | |
0.1 % (2000 ~ 5000) | ||
0.2 % (5000 ~ 20000) | ||
권선저항 | 측정 범위 | 0 ~ 30 Ω |
정확도 | 1 % | |
절연저항 | 테스트 전압 | 500 / 1000 Vdc |
측정 범위 | 10 GΩ, 20 GΩ | |
단락 전류 | 1.5 mA | |
정확도 | 3 % | |
