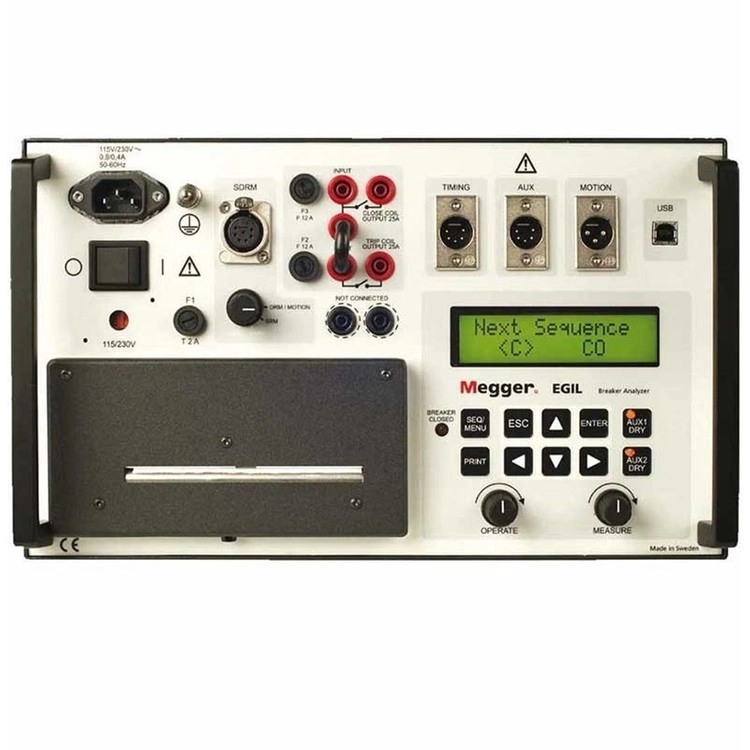

MEGGER EGIL 차단기 동작 분석기
- 주 접점 : 3 채널
- 보조 접점 : 2 채널
- 전류 측정 : 1 채널
- 위상 당 단일 차단기가 있는 모든 회로 차단기의 타이밍 및 이동 테스트에 적합
- 사용이 매우 간편하고 신뢰할 수 있음
- 보조 접점 측정을 위한 두 개의 개별 타이밍 채널
- 여행 변환기 또는 일반 전압/전류 측정을 위한 아날로그 측정 채널

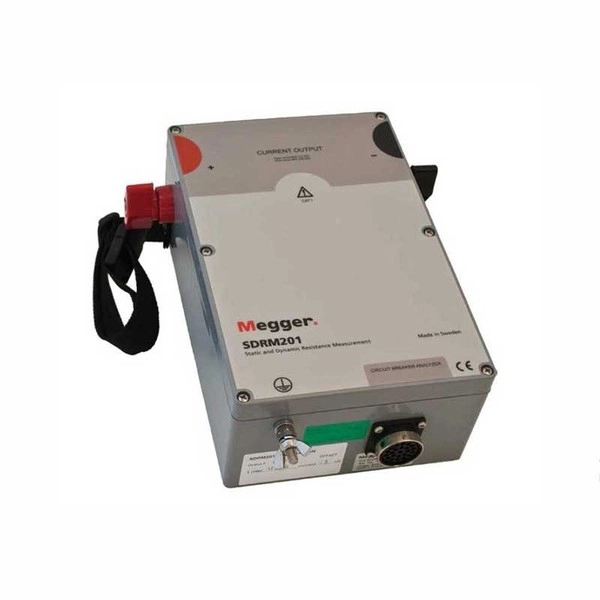

- SDRM201 액세서리와 함께 정적 및 동적 저항 측정
원산지 ENGLAND
제조사 MEGGER
브랜드 MEGGER
무게 1kg
택배 · 기본 무료
클릭 하시면 이동합니다.
메거 ・ MEGGER
– 위상 당 하나의 차단을 위한 회로 차단기 분석기
EGIL
– Circuit Breaker Analyser for One Break per Phase
• 차단기 동작 분석기
– EGIL
주요 특징
- 주 접점 : 3 채널
- 보조 접점 : 2 채널
- 전류 측정 : 1 채널
- 위상 당 단일 차단기가 있는 모든 회로 차단기의 타이밍 및 이동 테스트에 적합
- 사용이 매우 간편하고 신뢰할 수 있음
- 보조 접점 측정을 위한 두 개의 개별 타이밍 채널
- 여행 변환기 또는 일반 전압/전류 측정을 위한 아날로그 측정 채널
- SDRM201 액세서리와 함께 정적 및 동적 저항 측정
제품 개요
EGIL은 중압 및 고압 변전소 회로 차단기를 위한 자동 타이머 및 동작 분석기입니다. 위상당 하나의 접점이 있는 회로 차단기에 사용하기 위한 것입니다. EGIL은 더 복잡한 테스트 시스템에서 흔히 볼 수 있는 기능을 통합하지만 다른 유사한 테스트 세트보다 더 작고 사용하기 간편하며 저렴하도록 설계되었습니다. 가격이 저렴하여 소규모 유틸리티에 매력적이며 대규모 전력 회사의 유지보수 부서 및 테스트 계약자에게 이상적인 보조 제품입니다.
Complete test on medium voltage circuit breaker with the Megger EGIL
제품 사양
- Power Source
- 110 / 220 V ± 10 %, Switchable
- Breaker 동작
- 동작 순서의 선정
- Trip
- Close
- Trip - Close
- Close - Trip
- Trip - Close - Trip
- 동작 허용 범위
- Max. 25 A DC
- Breaker 동작 개시
- 안전도를 위하여 Rotary Start Knob 사용
- 동작 순서의 선정
- Breaker 시간 측정
- 범위
- 0 ~ 100 sec
- Resolution
- 0.1 msec
- Accuracy
- ± 0.05% of reading ± 0.1 ms
- 주 접점 및 Pre-insertion Resistor 접점
- Channel 수 : 3 Ch with common ground
- 시험 전압 : 24 V DC
- 전류 : Limited to 100 mA
- 범위 : Closing 0 ~ 10 ohm ±10 % Resistor 10 ~ 3 Kohm ± 10 % Open 3 kohm 이상
- 보조 접점
- Channel 수 : 2 Galvanically isolated
- 형식 : 접점감식 및 전압감식 형
- 시험 전압 : 접점감식 24 VDC 전압감식 10 ~ 250 V
- 범위 : Closing 0 ~ 200 ohm ±20 %
- Trip 수준 : 9.0 V ± 0.5 V
- 범위
- 동작 분석 (Option)
- 입력 전압 범위
- -4 ~ +4 V
- 분해능
- 2mV
- 정확도
- 측정범위의 0.1%
- 센서의 저항
- 100Ω ~ 3kΩ
- 속도 계산
- 속도 계산을 위한 구간은 사용자의 설정에 의함
- 확장 Print-out
- 시험 결과는 정밀분석을 위하여 중심을 설정, 확장하여 볼 수 있음
- 입력 전압 범위
- PC 연결용 Interface (Optional)
- 형식
- RS-232-C
- 속도
- 9600 bps
- 형식
- Current 측정
- 측정 범위
- 0 ~ 25 A
- Resolution
- 25 mA
- Accuracy
- 1 % of reading ± 100 mA
- 측정 범위
- 출력
- 내장 열감응 프린터
- 용지폭
- 114 m
- Autoscaling
