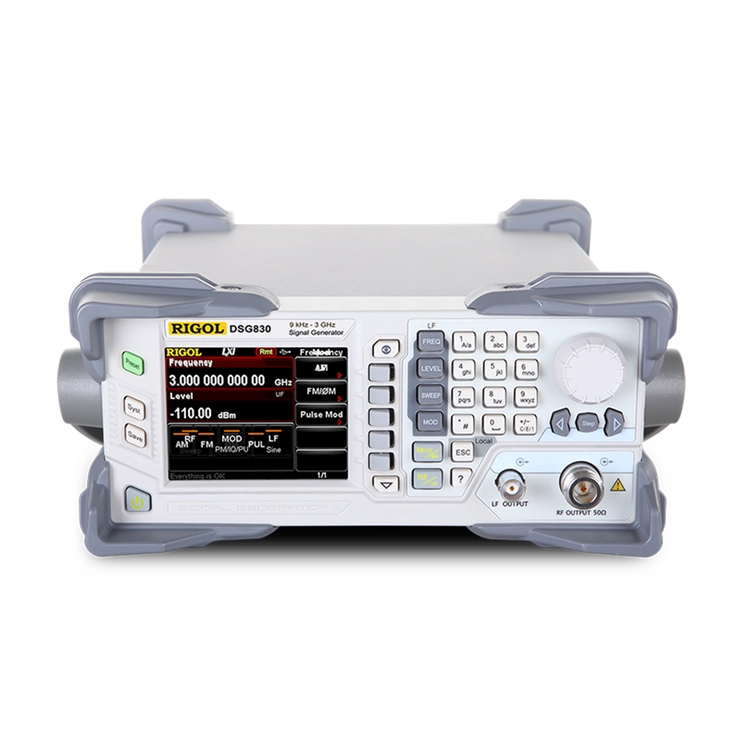

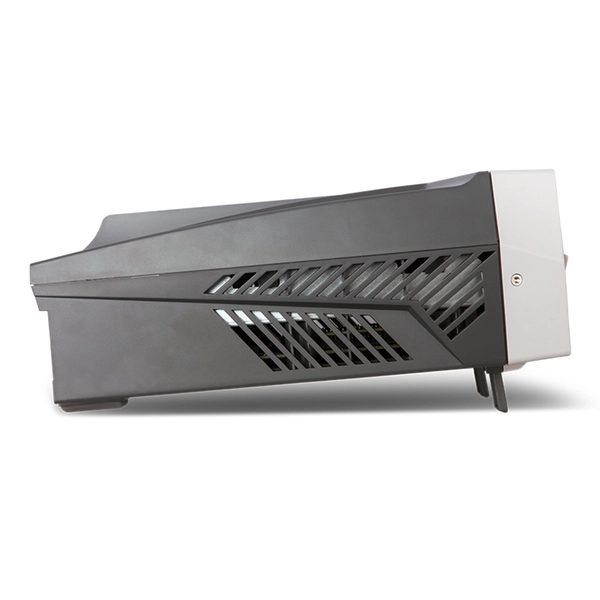

RIGOL DSG800·A RF 신호 발생기 시리즈
가격문의(상세정보 참조)
DSG800 시리즈에 이어 DSG800A 시리즈는AM / FM / ØM 아날로그 변조, 강력한 펄스 변조 및 새로 추가 된 IQ 변조뿐만 아니라 전체 주파수 및 전력 스캐닝 기능을 갖춘 동급의 경제적인 RF 신호 소스와 비교해서 뛰어난 성능을 제공합니다. DSG800A는 동급의 제품에 비해 설치 공간이 작고 가벼우며 휴대성이 뛰어나 교육 실험실, 산업 생산 라인, 개발 및 연구 응용 분야에 이상적입니다.
상품
원산지 CHINA
제조사 RIGOL TECHNOLOGIES CO., LTD.
브랜드 RIGOL
배송
택배 · 기본 무료
클릭 하시면 이동합니다.
리골 ・ RIGOL
DSG800 · DSG800A
RF 신호 발생기 시리즈 – RF Signal Generator Series
• DSG800·A Series
DSG815
DSG821 ・ DSG821-OCXO ・ DSG821A ・ DSG821A-OCXO
DSG830
DSG836 ・ DSG836-OCXO ・ DSG836A ・ DSG836A-OCXO
RADIO FREQUENCY SIGNAL 고주파 대역
주요 특징
- 주파수 범위(최대) : 3.6 GHz
- 최대 출력 진폭 : +20 dBm
- 최대 + 20dBm의 높은파워 출력
- 고출력 설정을 간소화합니다(외부 앰프 불필요).
- 최대 + 20dBm의 높은파워 출력
- 위상 잡음 : -112 dBc/Hz
- 변조 기능 : AM/FM/ØM/Pulse/IQ
- 고급 변조
- DSG800의 변조 방식을 사용하여 추가 하드웨어 없이도 더 복잡한 신호를 생성가능
- 고급 변조
- 고정밀 타임베이스 옵션
- 제품은 기준 신호만큼 좋습니다. 안정되고 정확한 클럭은 고성능 RF 출력을위한 기반 제공
- 고정밀 타임베이스 옵션
소개
| Model | Max. Frequency | Phase Noise |
|---|---|---|
| DSG815 | 1.5 GHz | <-112 dBc/Hz |
| DSG821 | 2.1 GHz | <-112 dBc/Hz |
| DSG821-OCXO | 2.1 GHz | <-112 dBc/Hz |
| DSG821A | 2.1 GHz | <-112 dBc/Hz |
| DSG821A-OCXO | 2.1 GHz | <-112 dBc/Hz |
| DSG830 | 3 GHz | <-112 dBc/Hz |
| DSG836 | 3.6 GHz | <-112 dBc/Hz |
| DSG836-OCXO | 3.6 GHz | <-112 dBc/Hz |
| DSG836A | 3.6 GHz | <-112 dBc/Hz |
| DSG836A-OCXO | 3.6 GHz | <-112 dBc/Hz |
| Model | Amplitude Accuracy (typical) | IQ Modulation |
|---|---|---|
| DSG815 | <0.5 dB | No |
| DSG821 | <0.5 dB | No |
| DSG821-OCXO | <0.5 dB | No |
| DSG821A | <0.5 dB | Yes |
| DSG821A-OCXO | <0.5 dB | Yes |
| DSG830 | <0.5 dB | No |
| DSG836 | <0.5 dB | No |
| DSG836-OCXO | <0.5 dB | No |
| DSG836A | <0.5 dB | Yes |
| DSG836A-OCXO | <0.5 dB | Yes |
설명
다양한 변조를 지원
표준 AM, FM, PM 등의 아날로그 변조, 펄스 변조 (옵션), IQ 변조 등의 기능을 가지고 있으며, QAM, ASK, PSK, FSK, MSK도 생성할 수 있습니다. 모든 변조는 내부 및 외부 변조 소스를 지원합니다.
강력한 펄스 변조
상승 / 하강 시간 10 ns 이하 (대표 값)으로 온 / 오프 비 70 dB 이상의 고품질의 펄스 변조 신호를 생성합니다. 내부 및 외부 변조를 지원하고 있습니다. 내장 펄스 발생기는 펄스 시퀀스를 생성하고 독립적인 펄스 발생기로서 외부에 출력 할 수 있습니다.
우수한 위상 잡음
동급의 타사 제품에 비해 낮은 위상 잡음 <-112dBc / Hz @ 20kHz (대표 값)에서 높은 신호 순도입니다. 높은 안정성 클럭 레퍼런스를 사용하면 더 낮은 위상 잡음를 얻을 수 있습니다.
와이드 레인지로 하이 파워 출력
최대 출력 진폭은 + 13dBm (공칭값)이며, + 20dBm로 설정하고 앰프의 비선형성 시험에도 대응할 수 있습니다.
진폭 안정도
72시간의 출력 진폭 변동이 0.02dB미만의 충분한 테스트 신뢰성을 제공합니다.
와이드 레인지로 하이 파워 출력
최대 출력 진폭은 + 13dBm (공칭값)이며, + 20dBm로 설정하고 앰프의 비선형 성 시험에도 대응 할 수 있습니다.
진폭 안정도
72시간의 출력 진폭 변동이 0.02dB미만의 충분한 테스트 신뢰성을 제공합니다.
