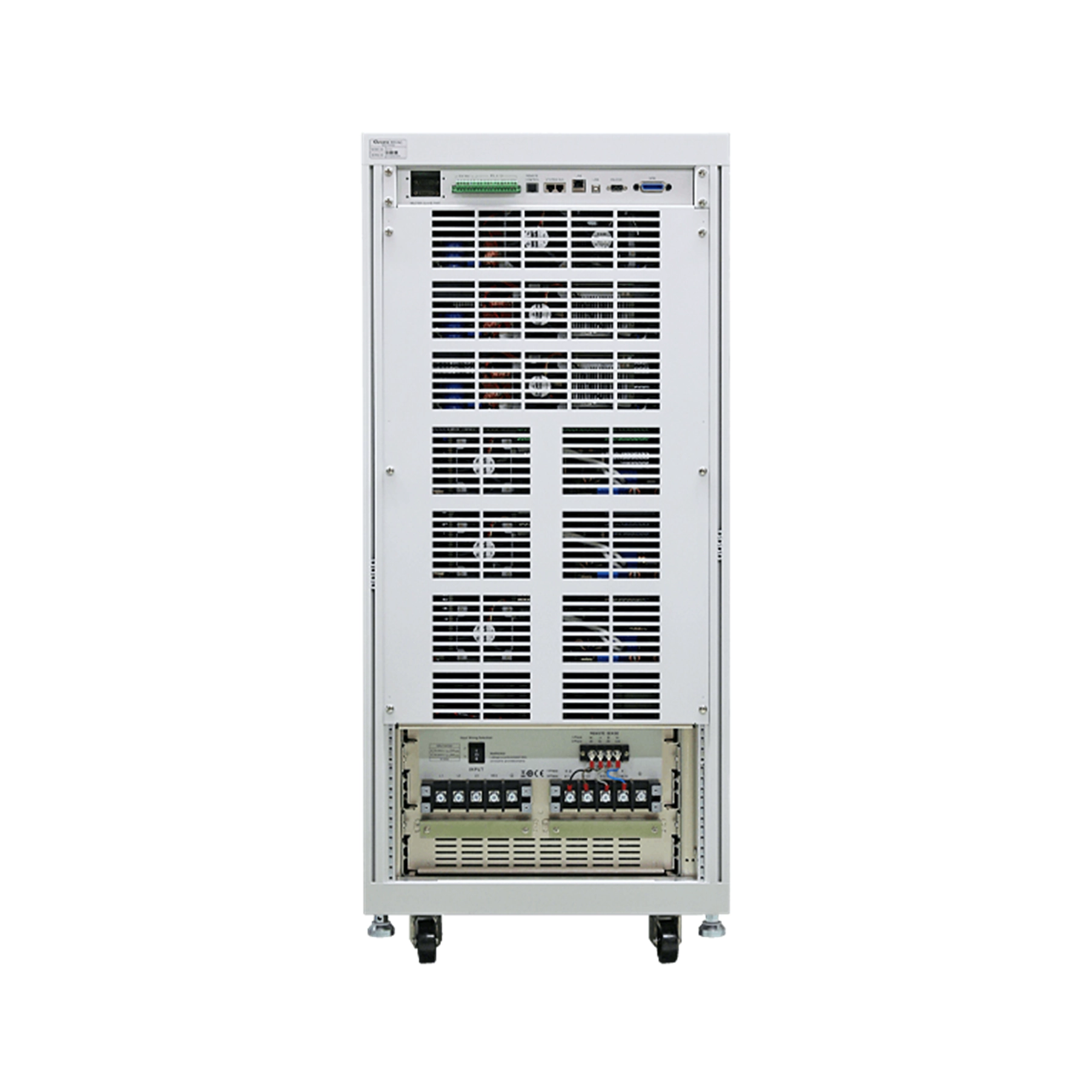

CHROMA 61500 고성능 프로그래머블 AC 전원 공급기 시리즈
가격문의(상세정보 참조)
Chroma 61500 시리즈는 다양한 고조파 컴포넌트를 구성하여 여러 가지 고조파와 왜곡 파형을 합성할 수 있게 해줍니다.
사용자는 이러한 기능을 적용하여 UUT 공진 지점을 찾기 위해 기본 전압이 포함된 스위핑 주파수 컴포넌트를 프로그래밍할 수 있으며 심층적인 분석 결과를 확보할 수 있습니다.
상품
원산지 TAIWAN
제조사 Chroma ATE Inc.
브랜드 CHROMA
배송
택배 · 기본 무료
클릭 하시면 이동합니다.
크로마 ・ CHROMA
61500 프로그래머블 교류 전원 공급기 시리즈 – High Performance Programmable AC Power Source Series
• 61500 Series
61501 ・ 61502 ・ 61503 ・ 61504 ・ 61505
61507 ・ 61508 ・ 61509
61511 ・ 61512
A615001 ・ A615002 ・ A615003
A615007 ・ A615008
A615103 ・ A615104 ・ A615105 ・ A615106
B615000
크로마 사용자정의 AC 파워 소스 파워 서플라이 써플라이 교류 전력 공급기 POWER SUPPLY
주요 특징
- 단일 위상 또는 3상 출력 선택 가능
- 프로그래밍 가능한 슬루레이트 설정으로 전압 및 주파수 변경
- 프로그래밍 가능한 전압 및 전류 제한 설정
- 돌입 전류 테스트용 고출력 전류 파고율 생성 가능
- 위상각 제어 켜기 및 끄기
- 과도 출력을 나타내는 TTL 신호
- PLD(전력선 방해) 시뮬레이션 테스트를 위한 LIST(리스트), PULSE(펄스), STEP(스텝) 모드 기능
- 전압 강하, 순시 정전 및 전압 변동 시뮬레이션
- 고조파 및 상호 고조파 파형 합성기
- 전류 고조파를 포함한 포괄적인 측정 기능
- 아날로그 인터페이스
- 원격 인터페이스: GPIB, RS-232, USB 및 Ethernet
- 마스터/슬레이브 병렬 출력 기능을 구현하여 보다 높아진 출력 전력 용량
- 프로그래밍 가능한 출력 임피던스
모델 및 사양
| 모델 | 61501/ 61502/ 61503/ 61504/ 61505 | 61507/ 61508/ 61509 | 61511/ 61512 |
|---|---|---|---|
| 정격 전력 | 500VA/ 1kVA/ 1.5kVA/ 2kVA/ 4kVA | 3kVA/ 4.5kVA/ 6kVA | 12kVA/ 18kVA |
| 출력 위상 | 1상 | 1상 또는 3상 | 1상 또는 3상 |
| 전압 범위 | 0~150V/0~300V/자동 | 0~175V/0~350V/자동 | 0~150V/0~300V/자동 |
| 주파수 | DC. 15Hz~1kHz | DC. 15Hz~2kHz (5kHz 옵션) | DC. 15Hz~1.5kHz |
| 병렬 기능 | 불가능 | 2유닛(최대 12kVA) | 5유닛(최대 90kVA) |
소개
오늘날의 전력 변환 테스트에서는 광범위한 AC line조건을 시뮬레이션할 수 있는 프로그래밍 가능한 고성능 AC 전원공급장치를 요구합니다. Chroma 61500 시리즈 프로그래밍 가능 AC 전원공급장치는 AC line 조건을 정확하게 시뮬레이션하고 테스트 중 중요한 제품 특성을 측정할 수 있어 복잡한 단일 위상 및 3상 요구 사항을 충족하는 데 매우 적합한 솔루션입니다. 61500 시리즈는 이러한 기능으로 R/D 설계 검증 및 품질 보증부터 대량 생산에 이르기까지 상업, 전력 전자, 항공업 및 규정 테스트 응용 분야에 매우 적합합니다.
모든 모델은 최첨단 PWM 기술을 사용하여 50/60Hz에서 0.3% 미만의 왜곡율을 가진 순수 정현파형 출력을 생성할 수 있습니다. 또한, Chroma 61500 시리즈는 RMS 전압, RMS 전류, 실제 전력, 역률, 전류 파고율 등을 정밀 측정할 수도 있습니다. 모든 모델에 적용된 DSP 기술을 통해 LIST(리스트), PULSE(펄스) 및 STEP(스텝) 모드를 사용하여 손쉽게 PLD(전선 방해)를 시뮬레이션할 수 있습니다.
Chroma 61500 시리즈는 다양한 고조파 컴포넌트를 구성하여 여러 가지 고조파와 왜곡 파형을 합성할 수 있게 해줍니다. 사용자는 이러한 기능을 적용하여 UUT 공진 지점을 찾기 위해 기본 전압이 포함된 스위핑 주파수 컴포넌트를 프로그래밍할 수 있으며 심층적인 분석 결과를 확보할 수 있습니다.
61500 시리즈는 자연 파형을 시뮬레이션하기 위해 외부 아날로그 입력을 통해 임의의 신호 발생기에서 생성된 아날로그 신호를 증폭합니다. 따라서 사용자는 이 기능을 구현하여 해당 구역에서 관찰된 고유한 파형을 복제할 수 있습니다. 또한 사용자 친화적인 인터페이스는 사용하기 쉬운 키패드가 있는 대형 그래픽 LCD 디스플레이 전면 패널을 통해 61500 시리즈 AC 전원공급장치를 손쉽게 사용할 수 있습니다. GPIB (IEEE488.2), RS-232, USB 및 Ethernet 인터페이스를 통해 AC 전원공급장치를 원격으로 제어할 수 있습니다.
포괄적인 측정
Chroma AC 전원 61500 시리즈에는 실제 RMS 전압, 전류, 실제 전력, 피상 전력, 무효 전력, 역률, 전류 파고율, 반복 피크 전류 및 돌입 전류를 측정할 내장 16비트 측정 회로 및 펌웨어 유틸리티가 있습니다. 고급 DSP 기술을 사용하는 61500 시리즈는 THD와 수많은 전류 고조파를 측정할 수 있습니다. LCD 패널은 파형 뷰어 기능을 통해 전압 및 전류 측정 파형을 표시할 수도 있습니다.
전력선 방해 시뮬레이션
Chroma 61500 시리즈는 일정한 출력 전압 및 주파수를 프로그래밍하는 기능 외에도 모든 종류의 전력선 방해 조건을 시물레이션하는 강력한 기능을 제공합니다. STEP(스텝) 및 PULSE(펄스) 모드는 단일 스텝 또는 연속적 출력 변경을 실행하는 쉽고 편리한 방법을 제공합니다. 변경 내용은 내부 또는 외부 이벤트에서 트리거될 수 있습니다. 이렇게 하면 cycle dropout, transient spike, brown out 등을 시뮬레이션할 수 있습니다. LIST(리스트) 모드는 서로 다른 시작-종료 조건의 최대 100개 시퀀스가 필요한 보다 복잡한 파형 생성기에 대해 이 기능을 확장하여 AC 및 DC 컴포넌트에서 거의 모든 파형을 수행할 수 있습니다. Chroma AC 전원 소스 61500 시리즈는 IEC 61000-4-11(사전 호환성 테스트), IEC 61000-4-13, IEC 61000-4-14, IEC 61000-4-28를 위해 모든 종류의 전압 강하, 중단 및 변동 파형을 시뮬레이션할 수 있습니다.
또한 Chroma 61500 시리즈는 IEC 61000-4-29* 전자기 호환성(EMC) - 4-29에 대한 전압 강하, 순시 정전 및 전압 변동 테스트 요구 사항을 시뮬레이션할 수 있습니다. 테스트 및 측정 기술 - DC 입력 전력 포트 내성 테스트에서의 전압 강하, 순시 정전 및 전압 변동이 테스트 레벨(%UT)과 함께 아래 표에 나와 있습니다.
전압 및 주파수에 대한 프로그래밍 가능 슬루레이트 설정
61500 시리즈를 활용하면 전압 및 주파수 슬루레이트를 설정할 수 있습니다. 이 프로그램은 출력 전압 또는 주파수가 변경되면 최종 설정에 도달하는 데 사용된 슬루레이트를 따릅니다. 이 기능을 사용하면 입력 전력의 작동 범위를 검증할 수 있습니다. 예를 들어 주파수를 47Hz에서 63Hz로 변환하거나 90V, 115V, 230V 및 264V 등 단계별로만 측정하는 대신 90V에서 264V까지 점진적으로 전압을 스위핑할 수 있습니다. 또한 모터 시동 시 또는 UUT 전원이 켜져 있는 동안 돌입 전류를 줄이기 위해 사용자는 슬루레이트 설정을 낮춰 피크 전류 요구 사항을 최소화할 수 있습니다.
파형, 고조파 및 상호 고조파 왜곡
일반적인 AC 소스 유형은 SIN 파형이 포함된 출력 전압만 제공합니다. 이러한 유형의 AC 소스는 왜곡된 파형과 함께 입력 전압의 이상 조건을 시뮬레이션해야 하는 최근 테스트 요구 사항을 충족하거나 따라잡을 수가 없습니다. WAVEFORM(파형) 선택 기능을 사용하면 구형파, 단절형 정형파 및 30개의 저장된 왜곡 파형을 설정할 수 있습니다.
Chroma 61500 시리즈는 SYNTHESIS 기능을 통해 50Hz 또는 60Hz를 기반으로 최대 50개의 고조파 오더를 구성할 수 있게 해 줍니다. 이때 출력은 주기적 고조파 왜곡 파형이 됩니다. 또한 스위핑 상호 고조파 기능도 제공합니다. 따라서 기본 주파수에 고조파 주파수 간의 주파수 스위핑 컴포넌트가 포함됩니다. 이를 통해 UUT의 공진 또는 가장 약한 지점을 찾을 수 있습니다. Chroma 61500 시리즈는 고급 DSP 기술을 사용하여 고조파 및 상호 고조파 파형을 합성합니다. 따라서 IEC61000-4-13 규정 준수 테스트를 수행하기 위해 주기적 고조파 및 비주기적 고조파 왜곡 파형을 생성할 수 있습니다.
단일 위상 또는 3상 출력

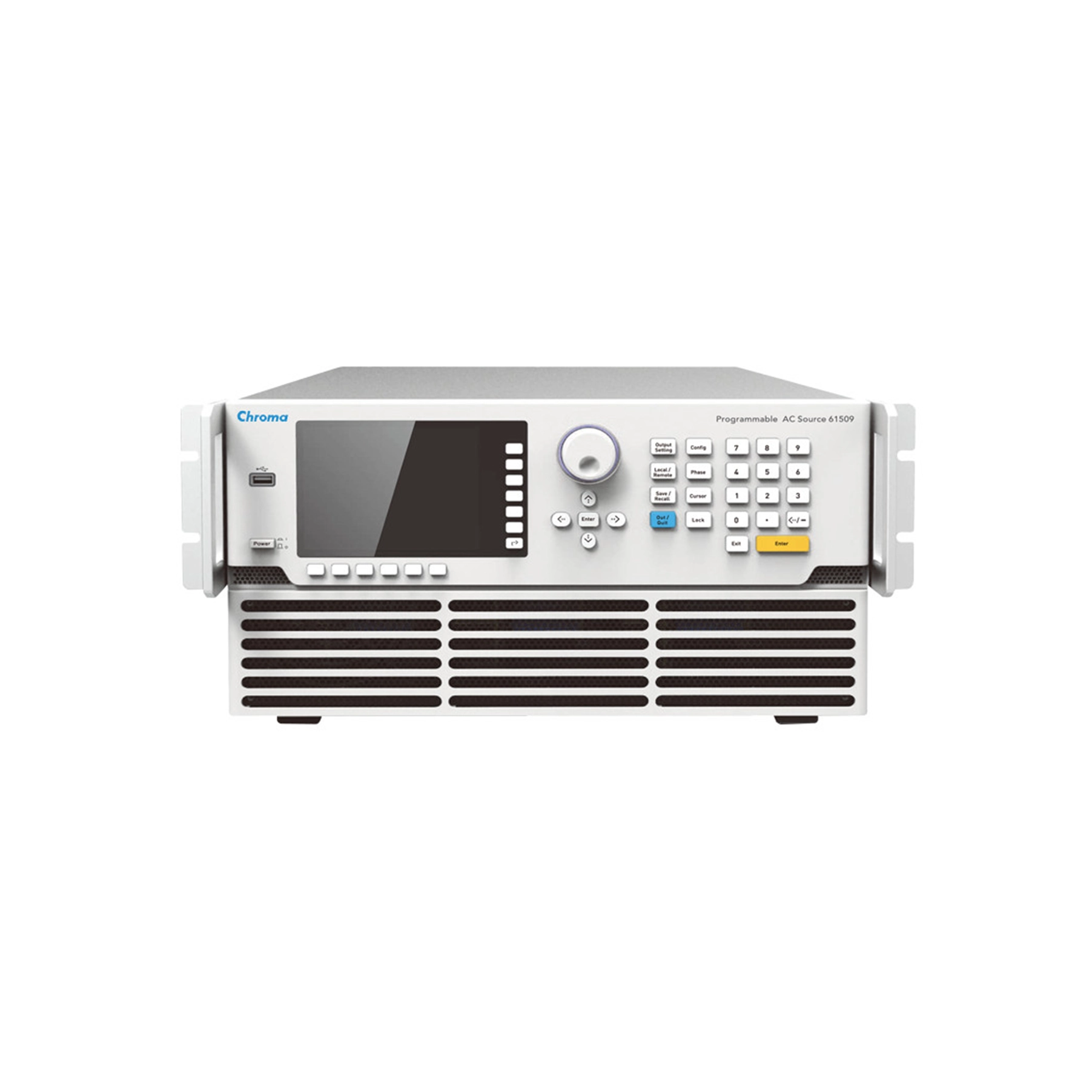

61507/61508/61509 및 61511/61512 AC 소스는 응용 분야에 따라 단일 또는 3상 출력을 제공할 수 있습니다. 사용자는 이러한 출력 모드를 전면 패널이나 원격 제어로 손쉽게 선택할 수 있습니다. 모든 모델은 단일 위상 출력 구성에서도 정격 감소 없이 전체 전력 출력을 제공할 수 있습니다.

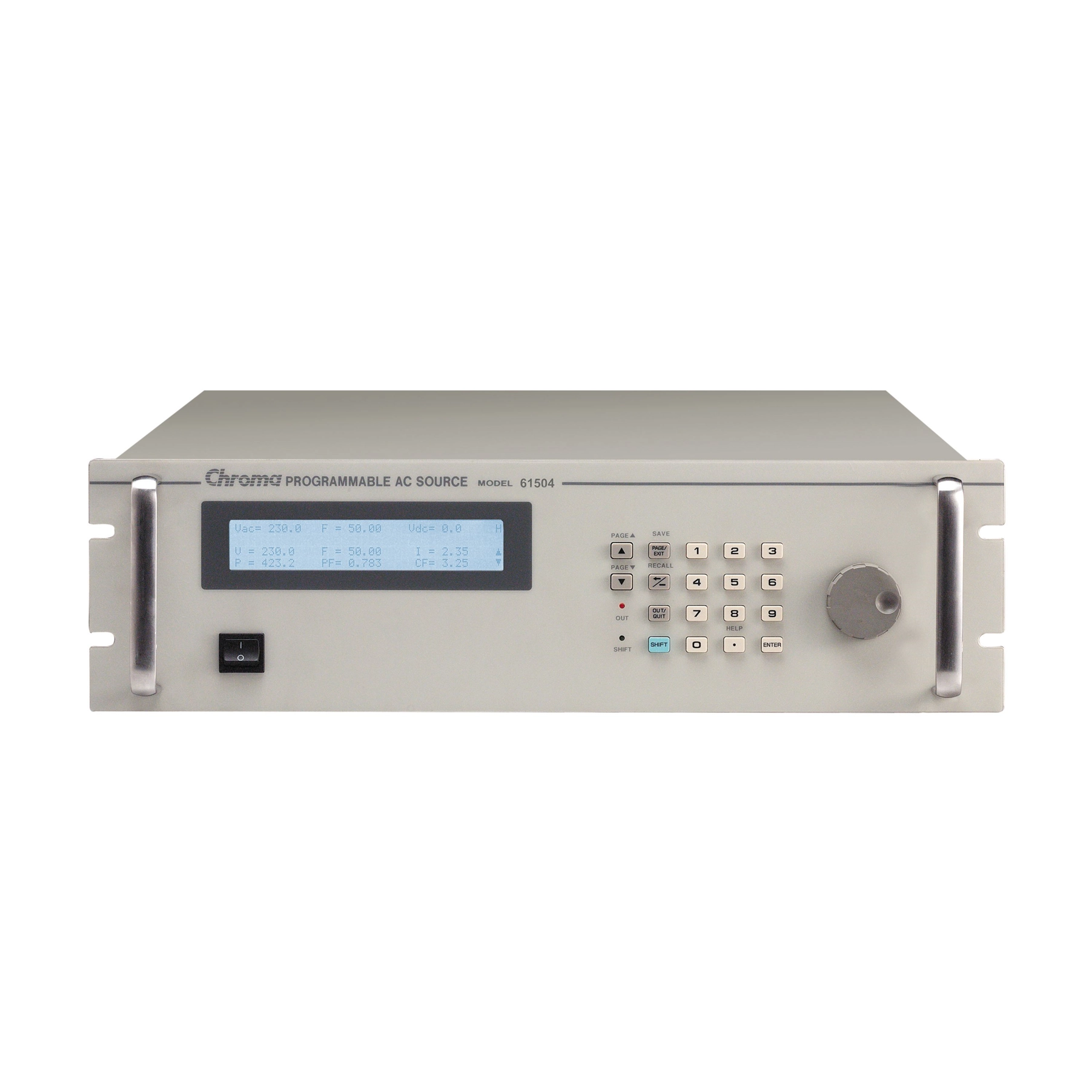

61501/61502/61503/61504/61505 AC 소스는 3상 출력 응용 분야를 위한 3유닛을 연결할 수 있도록 연결 3-PHASE(3상)모드를 제공합니다. 마스터 장치는 Fixed Mode를 켜고 슬레이브 장치를 동기화하기 위한 신호를 보냅니다.
마스터/슬레이브 병렬 출력 기능
 | Chroma 61500 시리즈 프로그래밍 가능 AC 소스는 (마스터/슬레이브) 병렬 출력 기능을 사용하여 더 많은 전력을 제공할 수 있습니다. 61501/61502/61503/61504/61505 모델은 이 기능을 제공하지 않지만, 61507/61508/61509모델은 병렬 구성으로 동일한 모델 시리즈(61507/61508/61509/61607/61608/61609)의 최대 2개의 유닛을 연결할 수 있습니다. 예: 61509 6kVA 2유닛을 연결하면 총 12kVA의 전력, 61509 6kVA 1유닛을 61607 3kVA 1유닛과 연결하면 총 9kVA의 전력이 출력됩니다. |

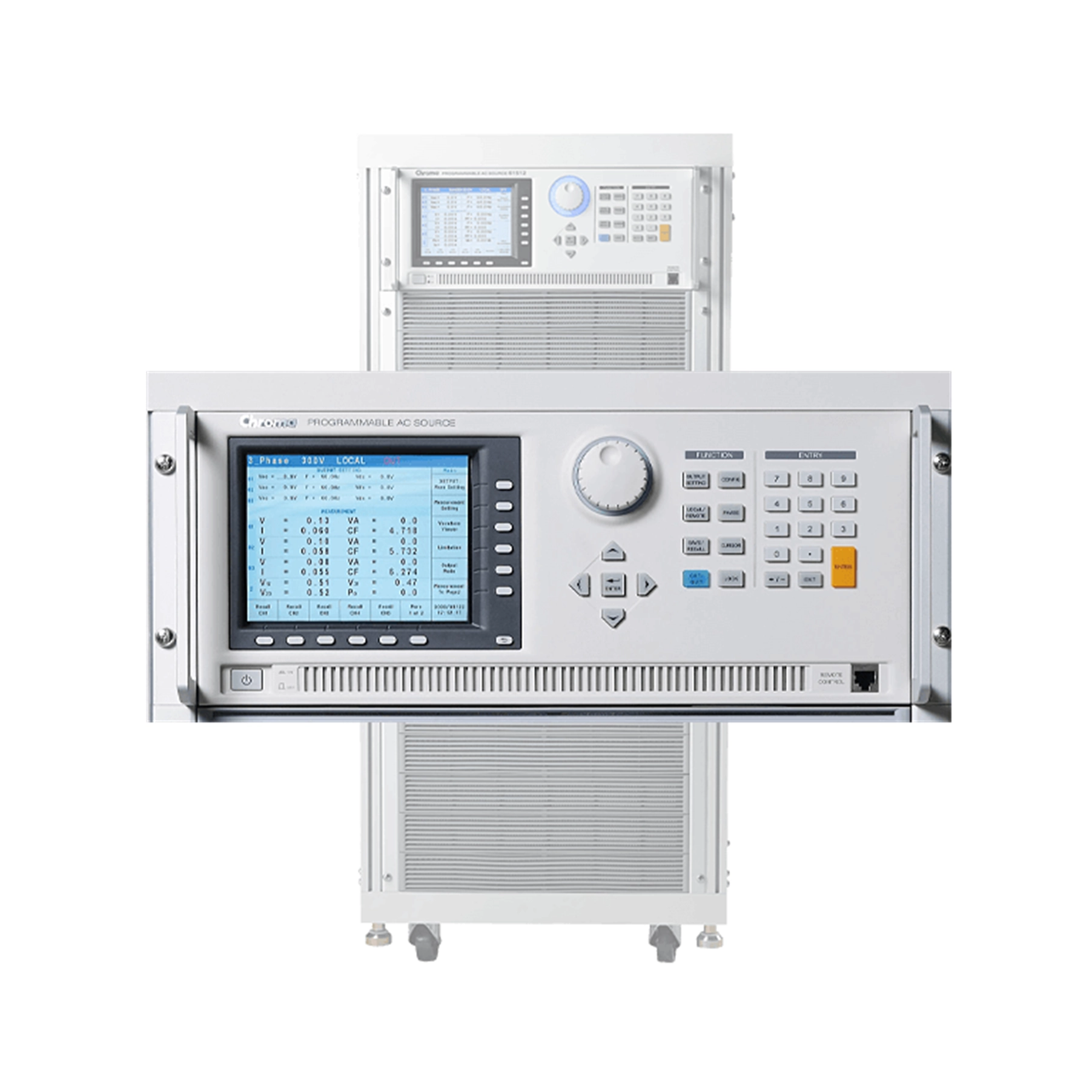

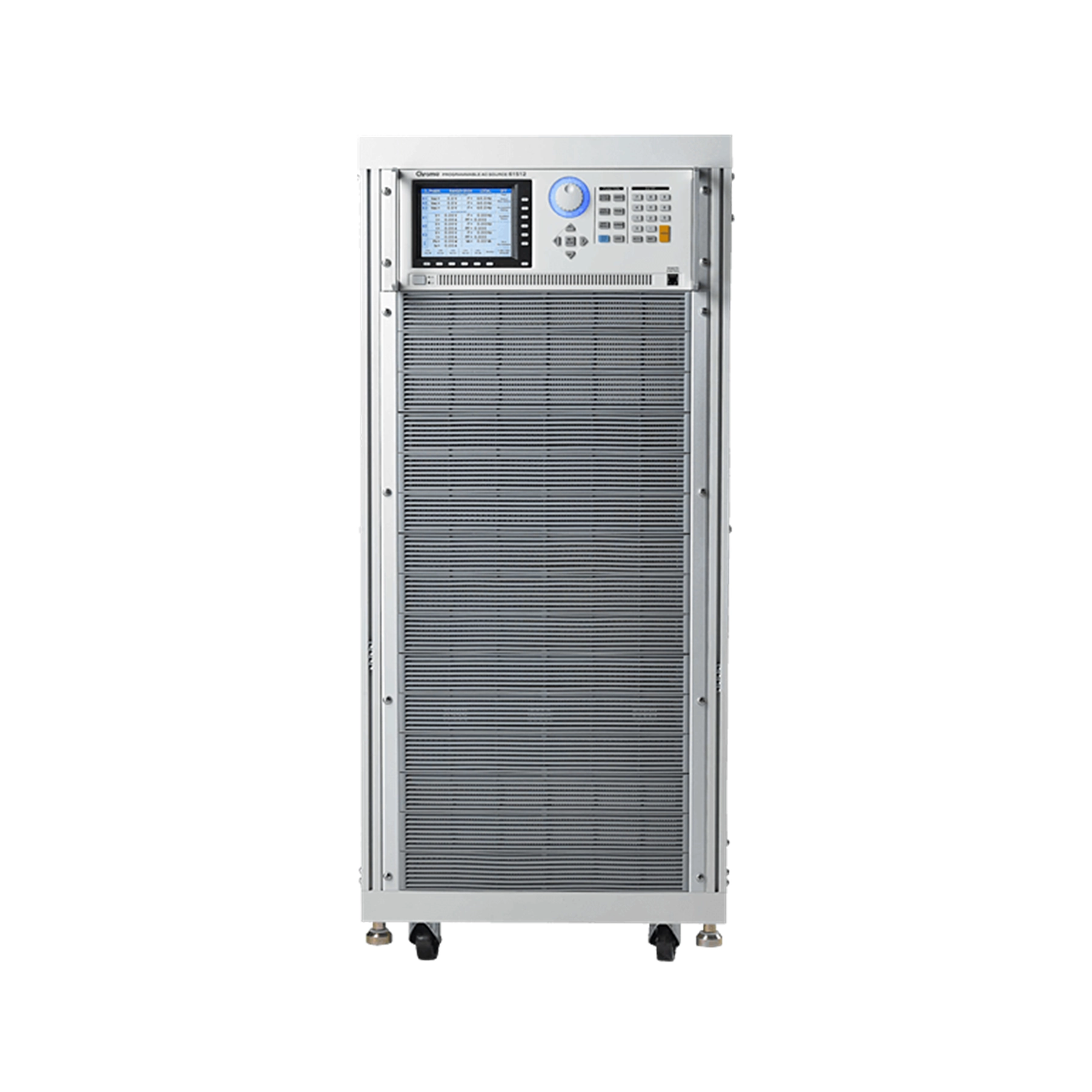

61511/61512 모델은 더 높은 전력 출력을 위해 동일한 모델 시리즈(61511/61512/61611/61612)의 AC 소스를 최대 5개까지 함께 또는 Chroma 18kVA 전력 스테이지 유닛(A615103)과 병렬할 수 있습니다. 예: 61511 12kVA 2유닛을 연결하면 총 24kVA의 출력 전력을 달성하고 61512 18kVA 1유닛을 A615103 18kVA 2유닛과 연결하면 총 54kVA의 출력 전력을 달성합니다.
소프트 패널
Chroma의 소프트 패널은 그래픽 사용자 인터페이스로 원격 유닛 제어 기능을 제공하여 탁월한 기능과 편리함을 제공해 줍니다. 61500 시리즈 소프트 패널은 설정 등의 도구와 그래픽으로 구성된 사용자 친화적 인터페이스를 적용하여 AC 소스 제어 기능을 제공하기 위해 설계되었습니다. 이 사용자 친화적 그래픽 인터페이스를 통해 AC 소스의 폭넓은 기능을 단 몇 번의 클릭만으로도 사용할 수 있습니다. 또한 사용자는 기본 IEC 내성 규정 설정에 따라 몇 가지 표준(IEC 61000-4-11, IEC 61000-4-13, IEC 61000-4-14, IEC 61000-4-28)에 대한 테스트를 완료할 수 있습니다.
5kHz 출력 주파수 기능(옵션)
모델 61507/61508/61509 AC 소스는 옵션별로 5kHz 출력 주파수 기능을 제공할 수 있습니다. 또한 5kHz 옵션과 함께 사용할 경우 하이/로우 출력 전압 범위가 다릅니다. 자세한 내용은 아래에 나와 있습니다.
 |  |
